Faut il réaliser un ancrage pour une cuve en béton ?

Que ce soit une fosse toutes eaux, un filtre compact ou une micro-station d’épuration, la pose d’une cuve enterrée en milieu hydromorphe, ou avec aléas de remontée de nappe phréatique, demande quelques précautions, même si elle est en béton.

En effet, la poussée de l’eau contenue dans le sol pourrait déstabiliser l’ouvrage, voire le faire remonter à la surface, avec toutes les conséquences que cela engendrerait …

Ainsi, dans ces conditions, il convient de se référer à l’étude de sol, aux prescriptions du bureau d’étude et de respecter les conditions de pose émises par le fabricant du procédé retenu.

En effet, contrairement aux idées reçues, même une cuve en béton, des plus lourdes du marché, aura besoin d’ un ancrage en béton lorsqu’elle est posée en présence de nappe.

C’est le cas notamment de la micro-station Eloy Oxyfix C-90 béton. Toutefois, le fabricant Eloy Water définit officiellement, dans son guide de l’usager, un seuil limite pour la pose en nappe sans dalle d’ancrage, avec une hauteur d’eau admissible dans la fouille, avant risque de flottaison de la cuve, à ne pas dépasser. Cette valeur est calculée pour une cuve vide, en prenant en compte les opérations de vidange, et selon la hauteur de remblaiement.

Conditions de pose des micro-stations Eloy C-90 béton sans ancrage
( Source Eloy Water / Aquarana )

On notera alors que, pour une micro-station Eloy Oxyfic C-90 4 EH béton ( 4500 L ), avec un recouvrement de 60 cm, une remontée de nappe est acceptable, sans ancrage, jusqu’à 1.16 m de profondeur par rapport au sol, soit 1.29 m d’immersion possible de la cuve en partant de son bas. Au-delà de ce seuil limite, une dalle de lestage reste nécessaire.

Micro station Eloy Oxyfix C-90 4 EH 4500 pose en nappa sans ancrage avec 0.60 m de recouvrement — **Micro station Eloy Oxyfix C-90 4 EH 4500 béton, pose en nappe, sans ancrage, avec 0.60 m de recouvrement** *( selon les données Eloy Water / Aquarana )*

« Même le meilleur des procédés, s’il n’est pas posé correctement, ne fonctionnera pas convenablement et présentera des risques de sinistre … »
Ludovic AGNES, SARL AQUAsoluces

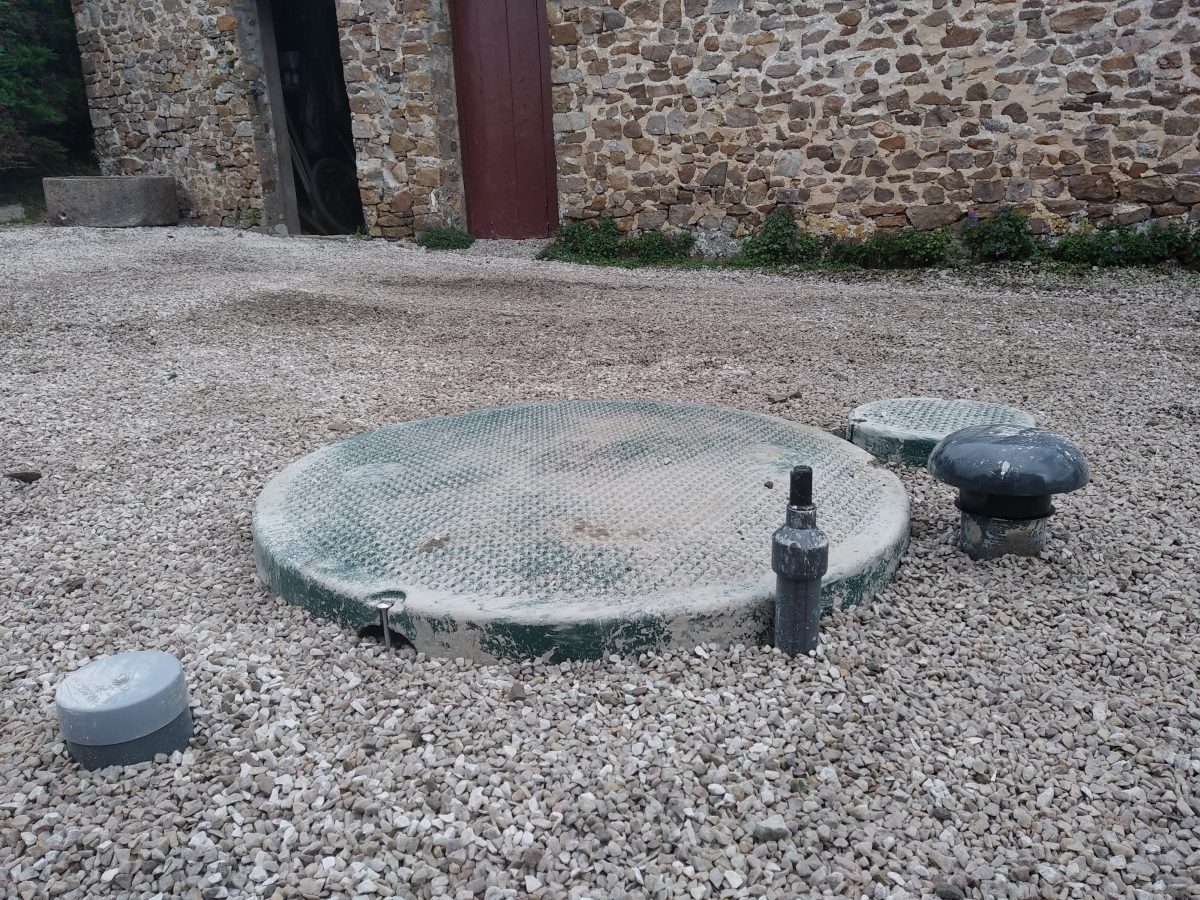

Le filtre compact est une solution efficace pour le traitement des eaux usées domestiques. De plus, ce procédé présente les avantages d’une faible emprise au sol et reste compatible avec un usage en intermittence, de type résidence secondaire.

Toutefois, tous les filtres compacts ne se valent pas, notamment lors de la pose en milieu argileux, ou en présence de nappe … En effet, dans ces conditions difficiles, certains systèmes ne résistent pas et leurs cuves s’écrasent, même avec un ancrage et un remblaiement en béton.

Argile rouge compacte à Le Hommet d'Arthenay — **Argile rouge et compacte à Le Hommet d’Arthenay**

Il est donc très important de choisir des produits robustes, bien conçus et de réaliser une pose minutieuse et irréprochable.

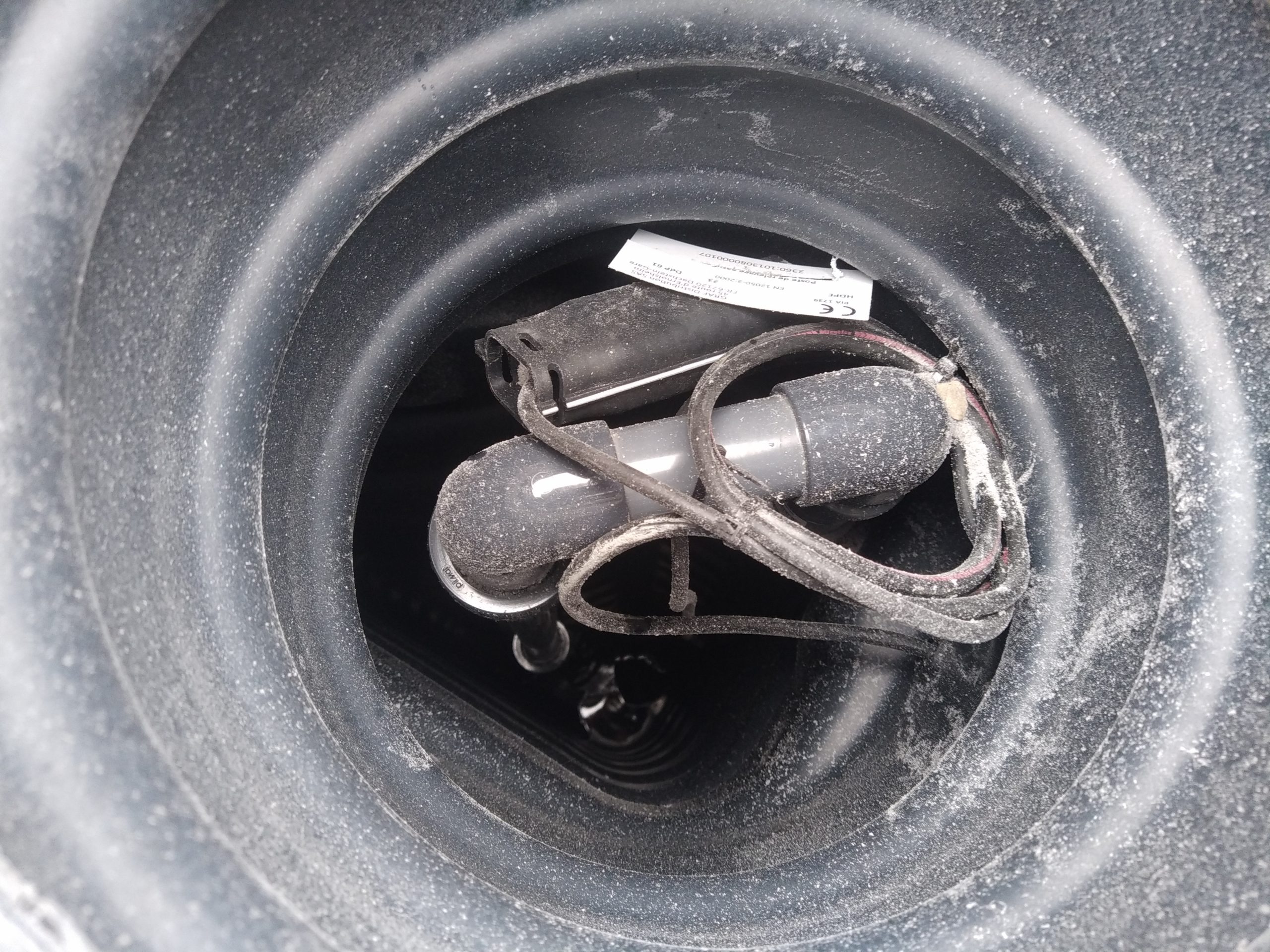

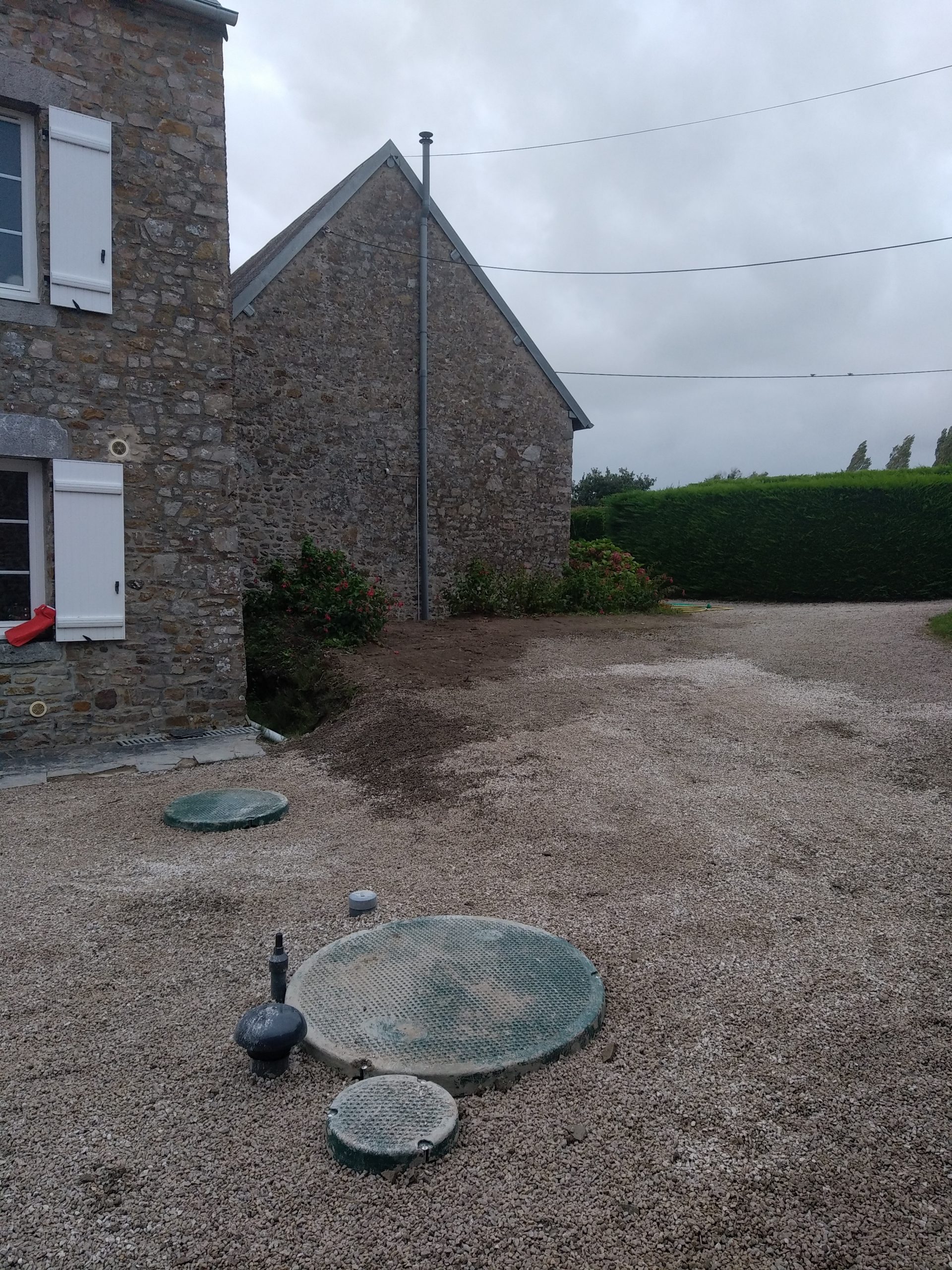

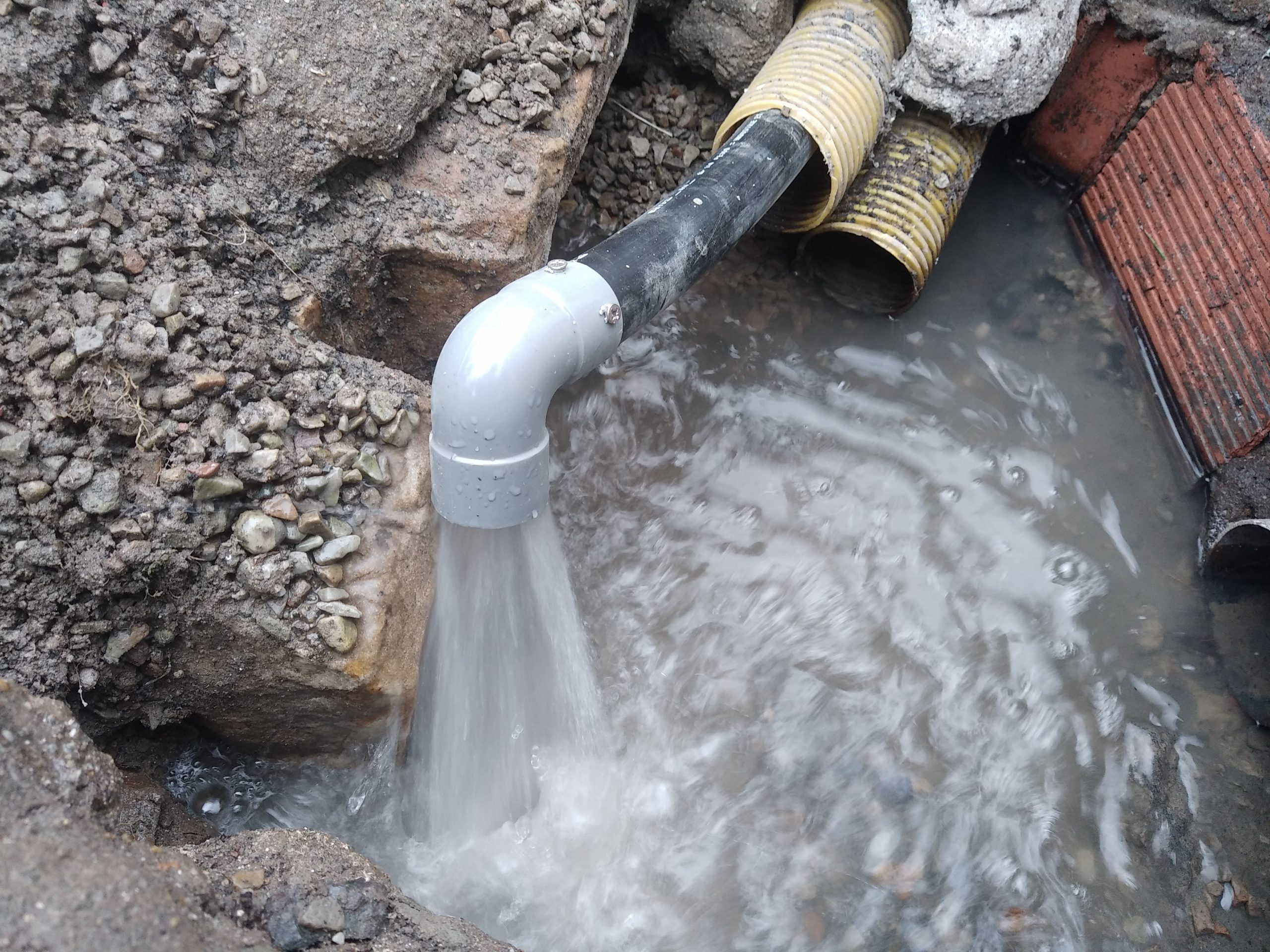

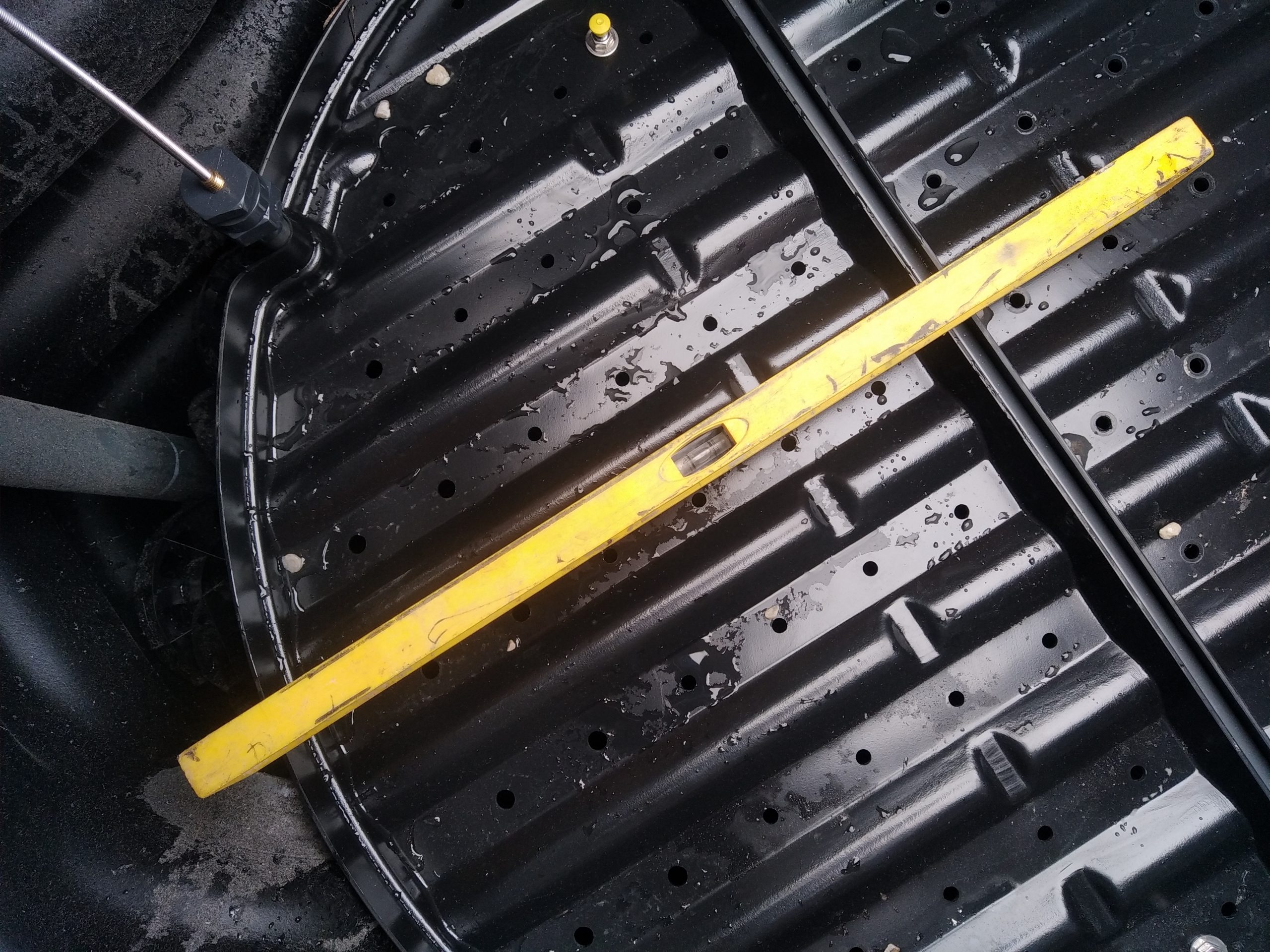

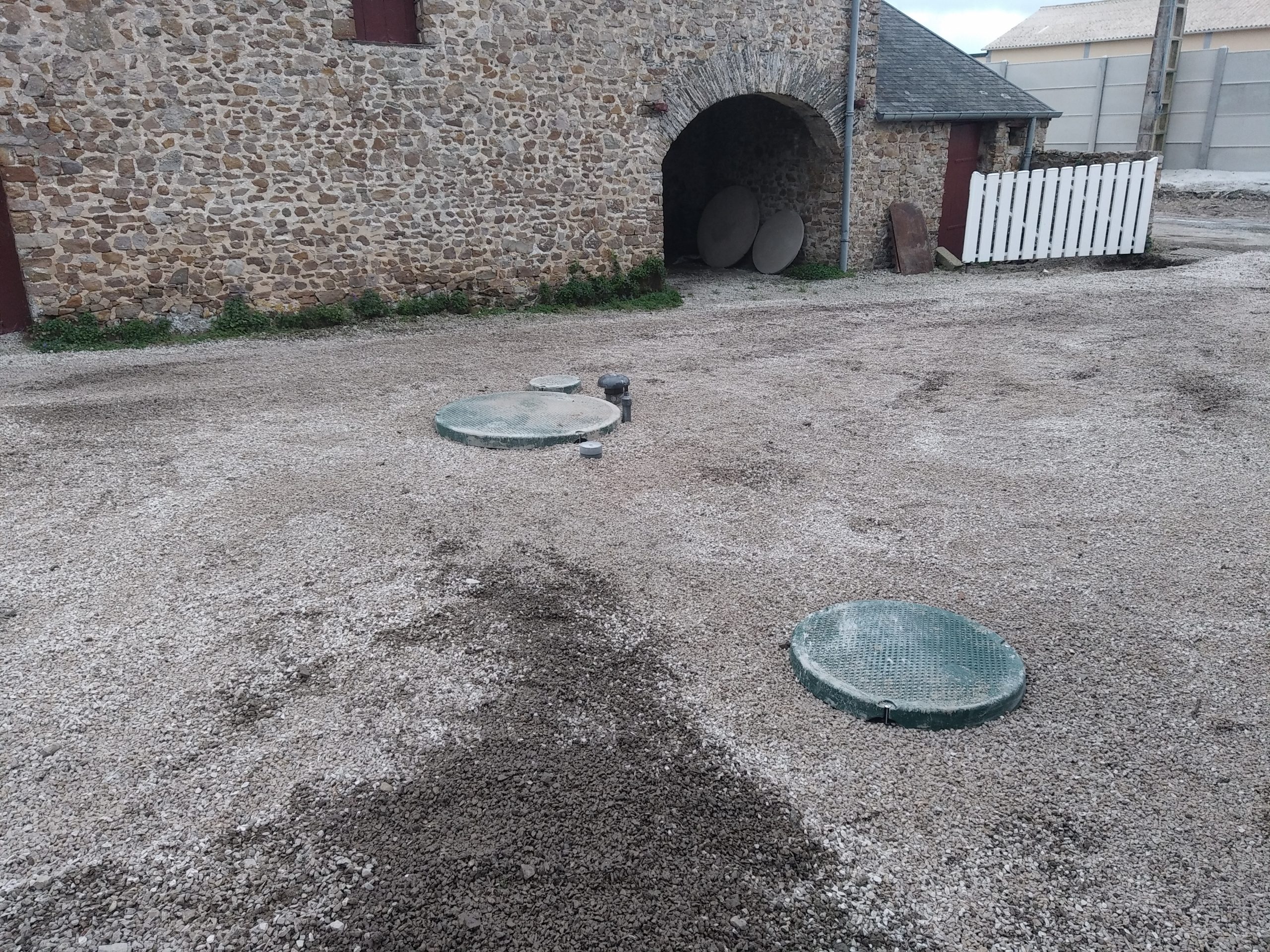

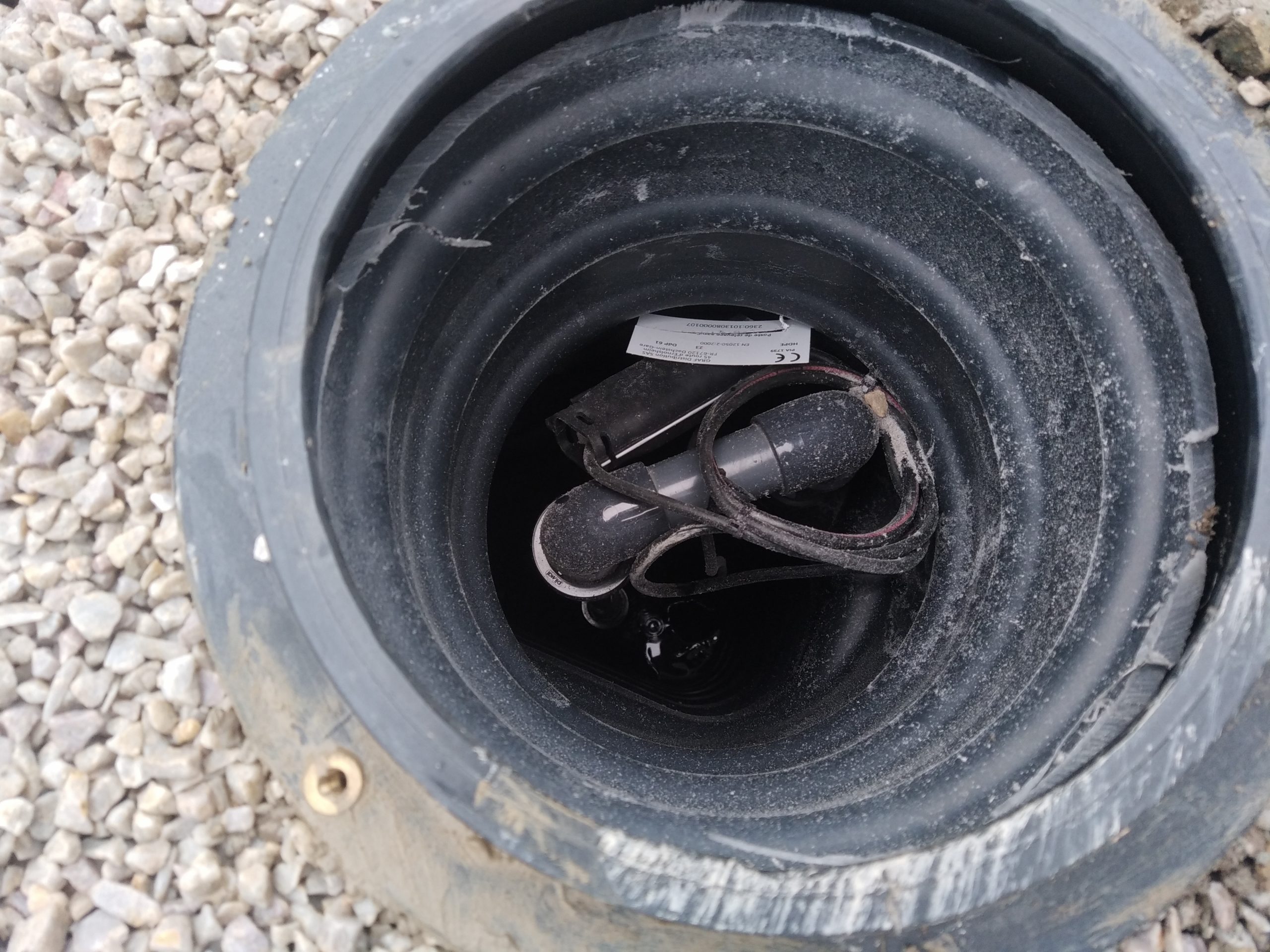

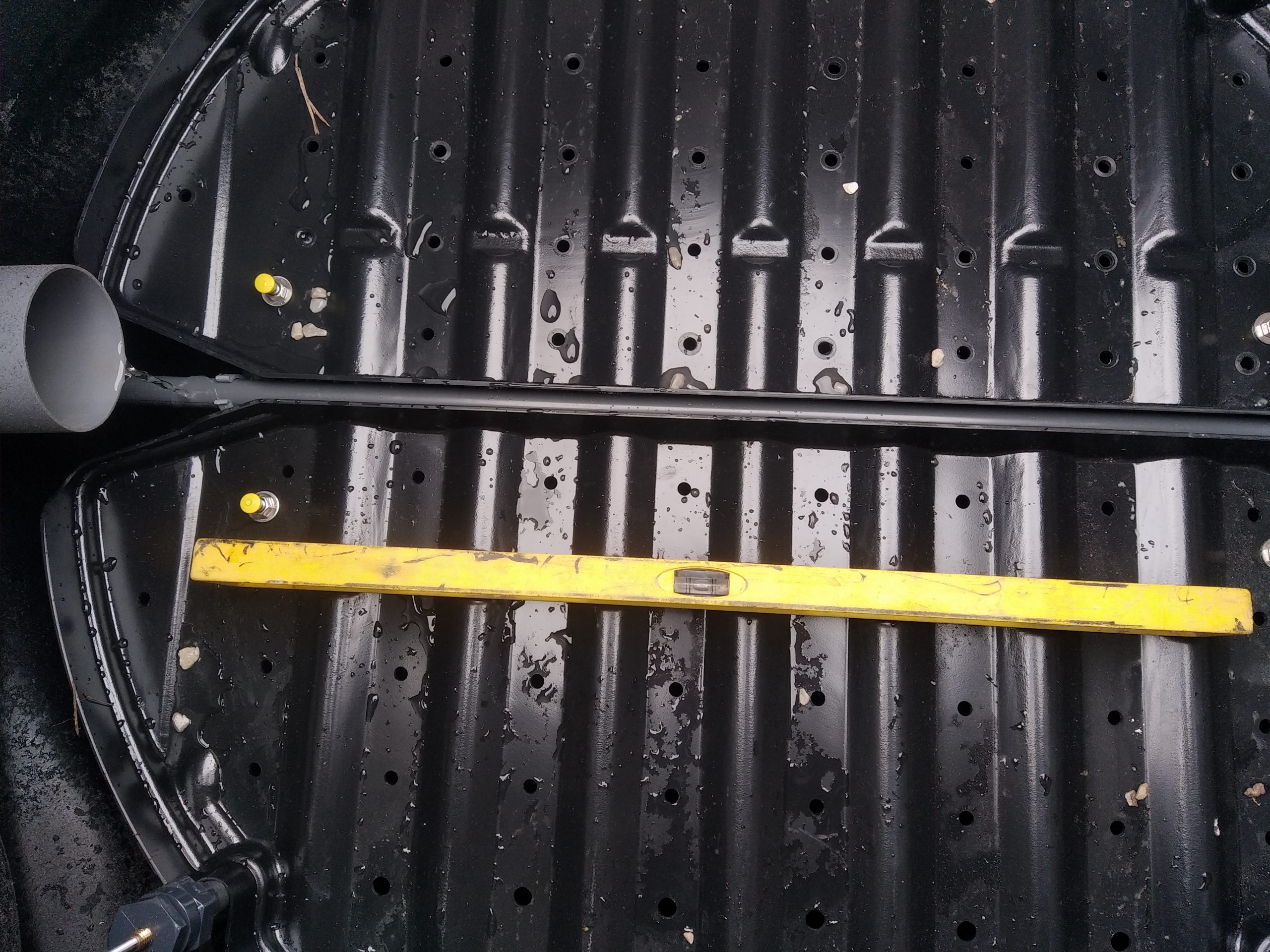

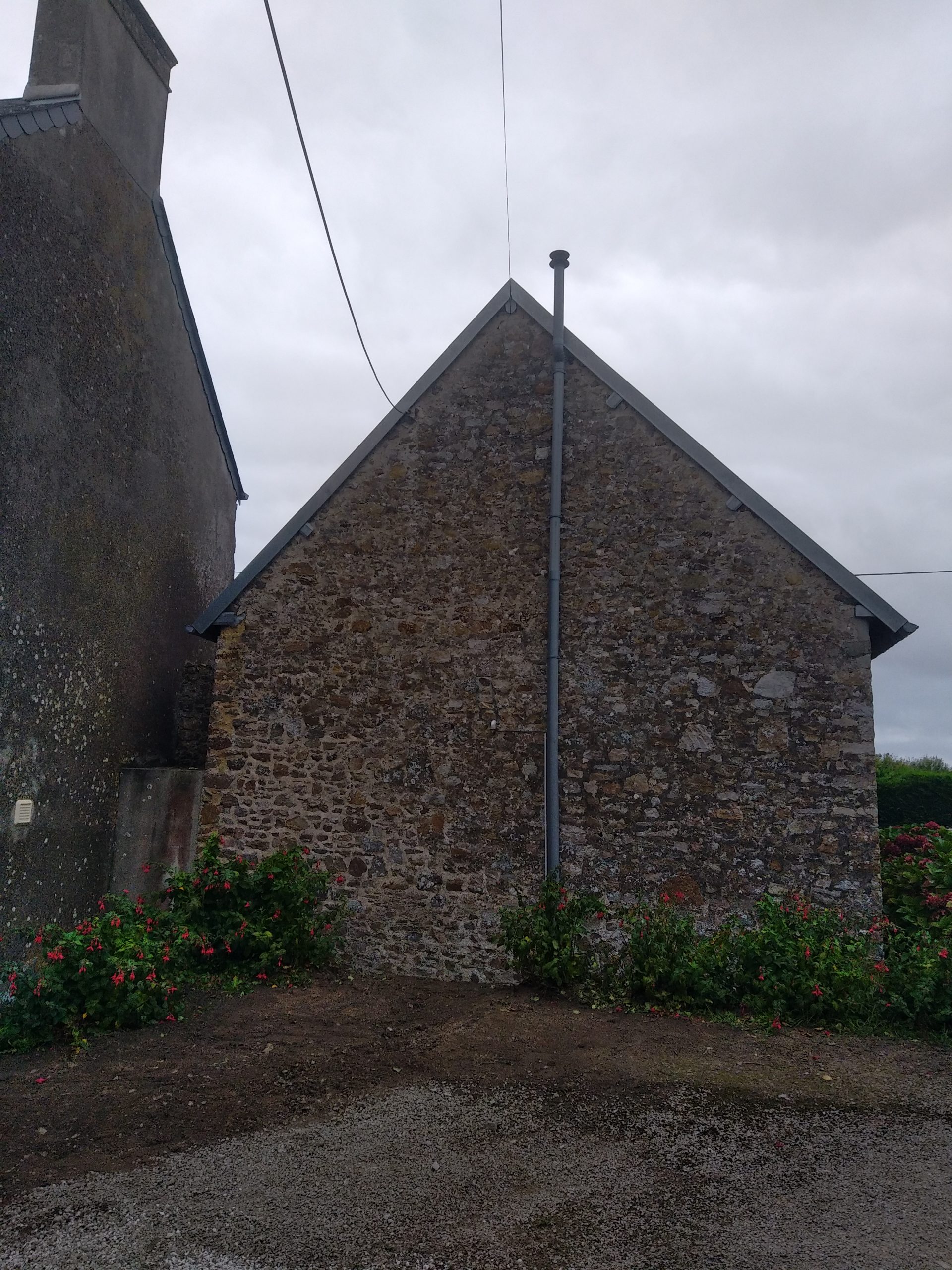

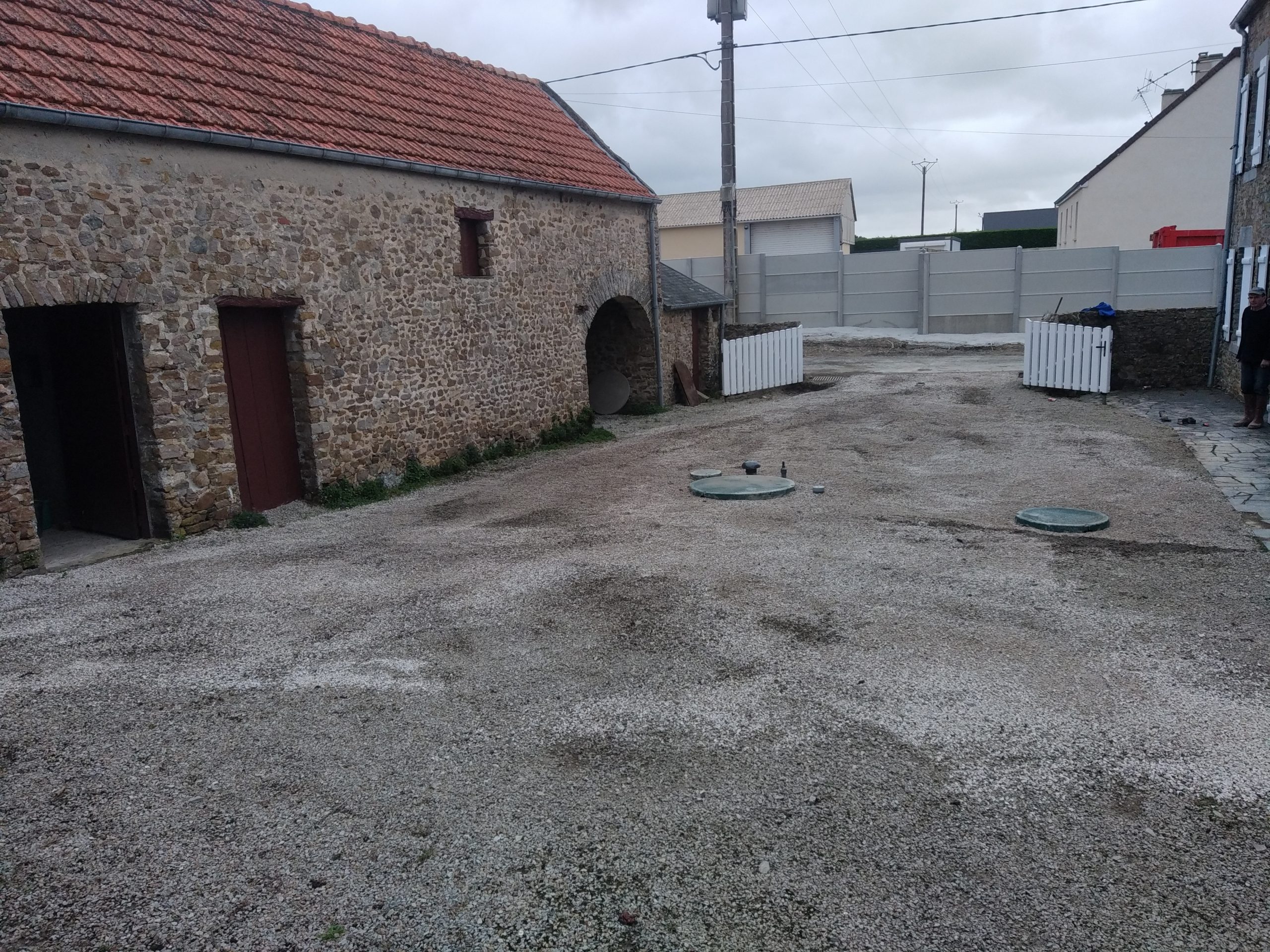

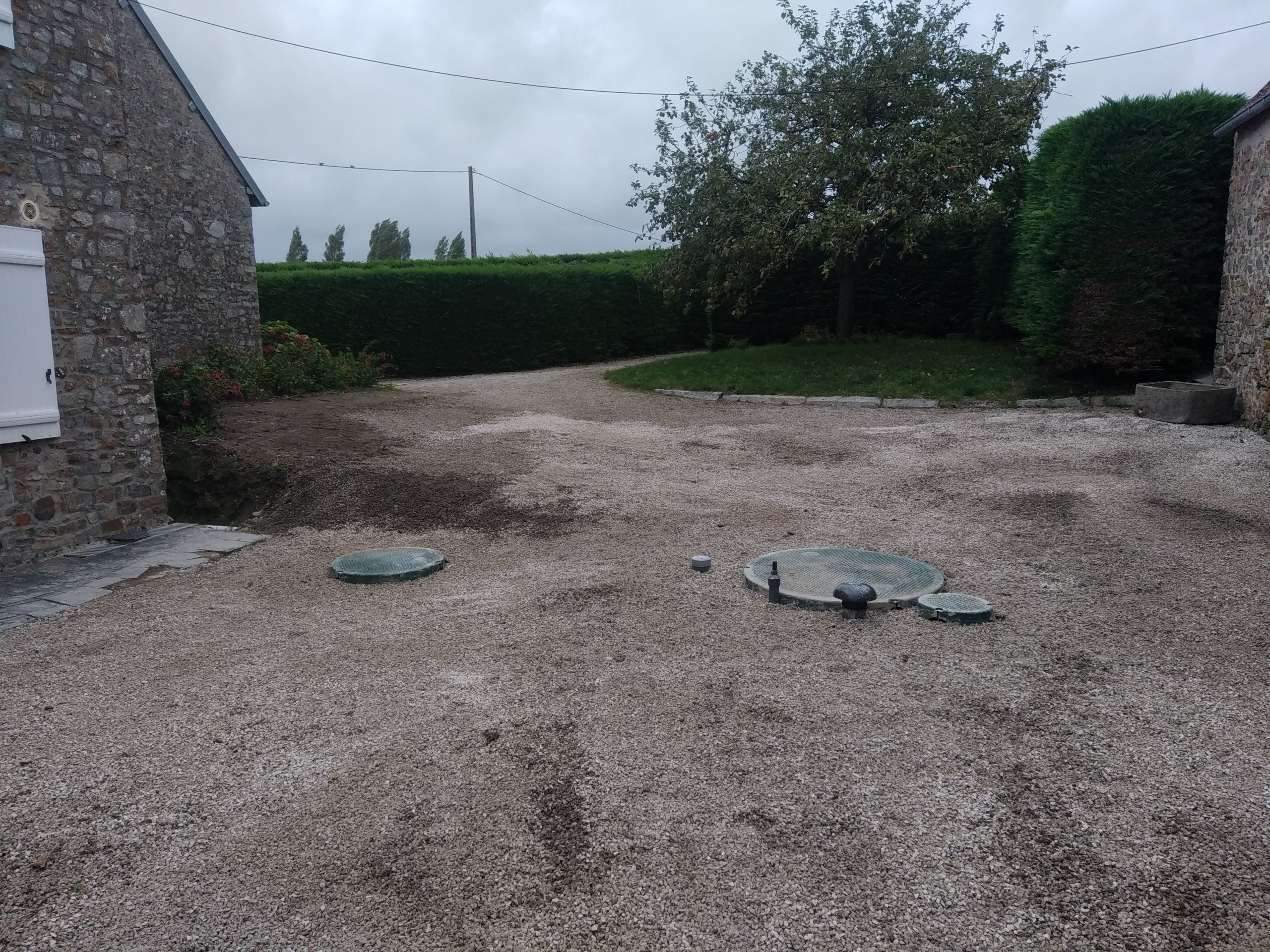

C’est le cas sur notre dernier chantier à Le Hommet d’Arthenay ( 50620 PONT-HEBERT ) avec l’installation d’un filtre compact ECOFLO PE2 5 EH, dans une version pack et sortie haute ( avec pompe de relevage et de refoulement intégrée ).

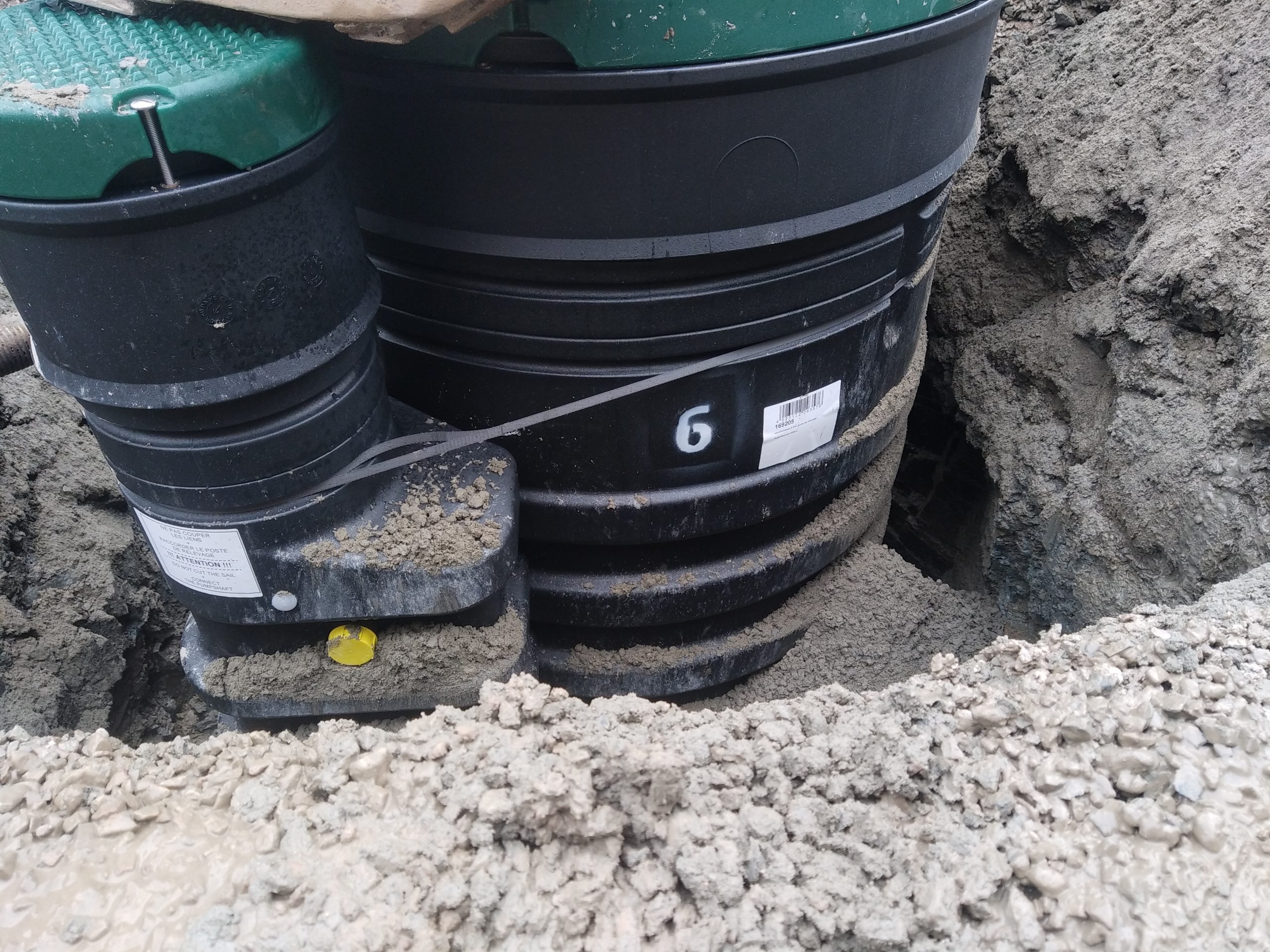

Avec un sol argileux, compact et hydromorphe, les cuves sont ancrées et remblayées, par précaution, avec du béton dosé à 300 Kg de ciment par m3.

Une conception AQUAsoluces ( étude de sol et de définition de filière ), une réalisation Fossey Le Blond TP.
