Micro-station d’épuration 9 Equivalents Habitants (EH)

Notre partenaire SARL Erick Hamond de La meauffe ( 50880 ) nous sollicite aujourd’hui pour la pose et mise en service d’une micro station d’épuration Graf EasyOne 9 EH pour une résidence principale située à Saint-Clair-sur-l’Elle.

L’installation est réalisée dans une grande cours avec passage et stationnement de véhicules.

Dans ces conditions, cette micro-station Graf EasyOne 9 EH sera équipée de l’option passage véhicules avec un tampon (couvercle) en fonte.

Les eaux traitées par ce procédé épuratoire performant sont dirigées vers un réseau pluvial.

Les anciens réseaux d’eaux usées dans la maison étaient colmatés, avec des tuyaux bouchés, la preuve en image avec une vidéo inspection à l’aide d’une caméra endoscopique :

Tuyau d’eaux usées des toilettes WC ( eaux vannes ), diamètres 100 mm, en charge, colmaté, bouché.
Réseau d’eaux usées en charge, tuyau colmaté, provenant de la cuisine et salle de bain

Cette vidéo inspection aura permis d’éviter le pire en procédant au nettoyage des canalisations.

Des micro-stations d’épuration en constante évolution

Un premier problème corrigé chez SEBICO

Nous avons réalisé dernièrement l’entretien d’une micro station d’épuration SEBICO AQUAmeris AQ2-5P à Saint-Jean-des-Baisants ( 50810 ).

Cette station, en service depuis 2 ans, est utilisée par 2 personnes.

Ce nouveau client nous a contacté suite à l’allumage du voyant d’anomalie, situé sur le couvercle, et suite à de fréquentes disjonctions électriques.

Un premier problème corrigé :

Dépêchés sur place, nous observons une installation en très bon état général avec un bon usage. A notre grande surprise, nous notons une évolution majeure sur ce modèle SEBICO AQUAmeris : le tuyau d’alimentation en air a été changé !

En effet, nous avons constaté, à plusieurs reprises, que l’ancien tuyau bleu, qui équipait ce modèle, se déchirait facilement après quelques mois d’utilisation seulement. Ce tuyau est aujourd’hui plus solide !

Compresseur Thomas AP-80 et nouveau tuyau d'air
Compresseur Thomas AP-80 et nouveau tuyau d’air

Un second problème persistant :

Toutefois, le second problème récurent de cette micro-station n’a pas été résolu : les simples prises IP44, du compresseur et du voyant lumineux, finissent pas s’oxyder par la condensation corrosive présente dans le logement du compresseur.

Prise oxydée de micro station SEBICO AQUAmeris AQ2-5P

Habitués à ce défaut, nous remplaçons ces prises par des raccords sous-marin étanche IP68 (CellPack) remplis d’un gel hydrophobe : plus sûr et surtout plus fiable !

Nous continuons ensuite l’entretien courant :

  • Mesure de boue dans le décanteur primaire à l’aide d’un appareil optique et pressométrique ( Mudline TG ) = 16 % ( vidange à prévoir à 30%, il reste du temps ! ).
  • Test est entretien du compresseur à membranes Thomas AP-80
  • Lavage général
  • Vérification et test de la recirculation des boues secondaires = OK
  • Observation du réacteur biologique = OK, aération dense et homogène
  • Prélèvement instantané en sortie = rejet clair, translucide, inodore, sans matière en suspension apparente (MES)
  • Lavage et test du poste de relevage des eaux traitées ( JETLY ) = OK

Tout est en ordre !

Malgré ces détails à corriger, qui ne compromettent pas les performances épuratoires, ce modèle de micro-station SEBICO AQ2-5P reste efficace et des plus fiables. Le prochain entretien est prévu en Novembre 2024, avec une vidange du décanteur primaire à prévoir.

  • Recirculation Micro-station SEBICO AQUAmeris AQ-5P

Pas de panique !

ça coule de source !

Il arrive parfois qu’un chantier devienne plus compliqué que les autres, notamment lors de la réalisation de la fouille de la fosse toutes eaux, de la micro-station d’épuration ou du filtre compact.

En effet, dans certains cas, il est possible de découvrir différentes arrivées d’eau dans le sol avec des sources plus ou moins puissantes.

Dans ces conditions, il faut savoir garder son calme, analyser la situation et faire les bons choix pour parfaire l’installation.

Un puits de décompression / pompage peut alors devenir un allier majeur facilitant la pose.

Un exemple ici, à Brainville (50200), dans la Manche, avec la pose d’une Micro-station Graf EasyOne 5 EH + poste de relevage :

Importante arrivée d’eau en fond de fouille

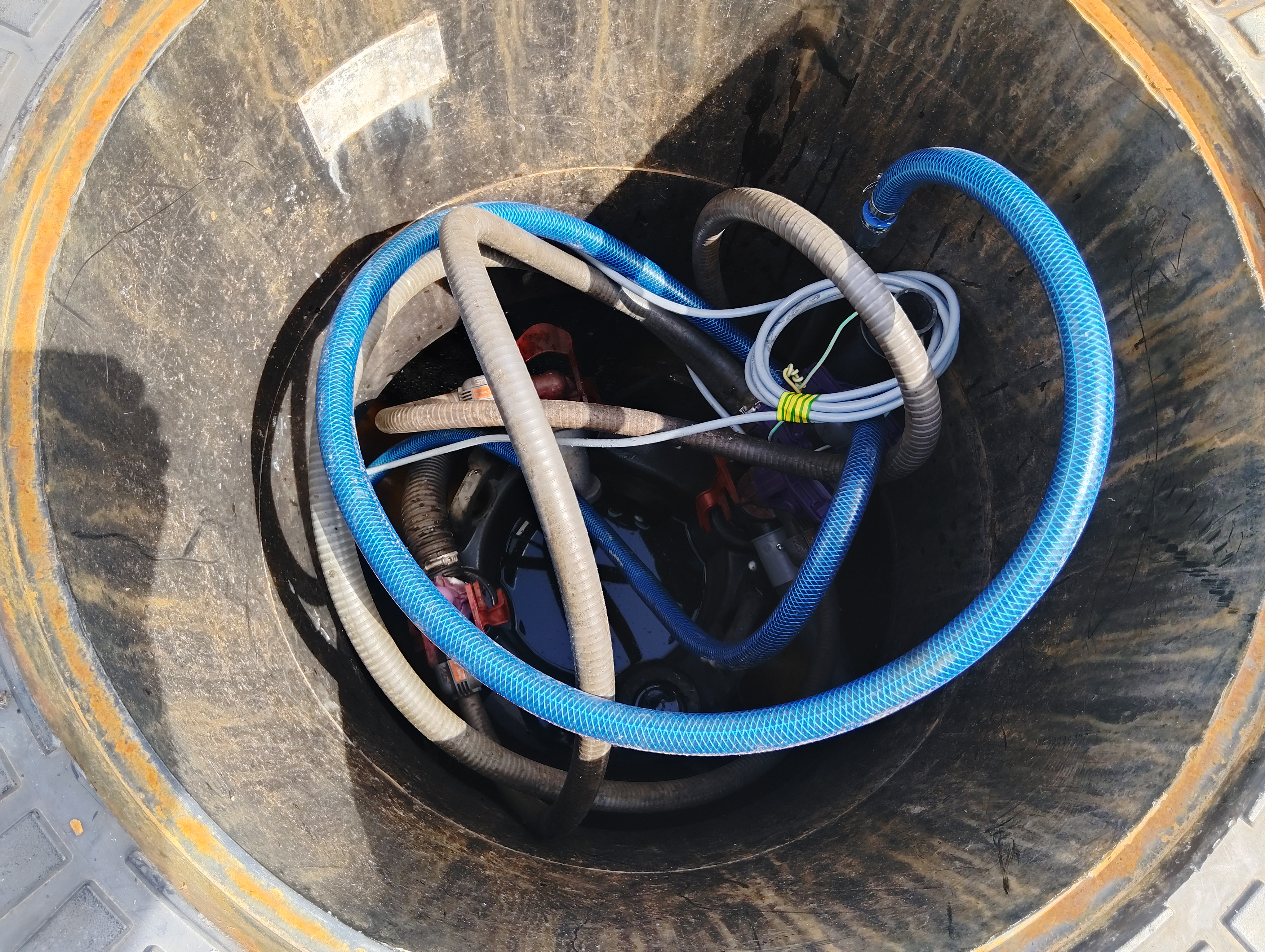

Une importe source est mise à jour en fond de fouille. Un lit de gravier 6-10, d’environ 10 cm d’épaisseur, est rapidement réalisé. Un puits de décompression, conçu avec un tube en PVC CR8, de diamètre 400 mm, est dressé à la vertical dans cette fouille. Une Pompe Calpeda GXRM9 SG y est logée afin de rabattre le niveau d’eau pendant toute la phase d’installation. Ainsi, nous avons presque les pieds au sec !

La micro station peut ensuite être placée en toute sécurité, rapidement remblayée en gravier et aussitôt mise en eau pour garantir la stabilité de l’ouvrage. Dès lors, la pompe peut être arrêtée.

Après 12 heures, nous revenons sur site constater le niveau statique dans ce puits de décompression, impressionnant : -0.50 m par rapport au sol !

Niveau d'eau dans le puits de décompression après 12 heures
Le niveau d’eau dans le puits de décompression après 12 heures

Sans ce puits de décompression / pompage, la réalisation du chantier aurait été beaucoup plus compliquée, voire impossible !

Ce puits permet de vérifier le niveau de la ‘nappe’ lors des opérations de maintenance, notamment lors de la vidange. Ainsi, lors de cette dernière intervention, il conviendra de rabattre le niveau d’eau pendant toute l’opération et jusqu’au remplissage complet de la cuve.

Enfin, notre client bénéficie maintenant d’un point de captage d’eau. Il ne reste plus qu’à l’équiper d’une pompe automatique de type Graf Niro 30.

Micro-station Eloy Oxyfix : mensonge ou lobbying ?

C’est pourtant régulièrement affirmé par certains SPANC

On dit souvent, notamment certains SPANC, que les micro-stations d’épuration à culture fixée, par exemple ELOY Oxyfix, sont bien plus performantes que les micro-station à boue activée SBR ( Graf, ATB …).

Mais qu’en est-il vraiment ? Est-ce un mythe, une légende, un lobbying ?

Car quoi que l’on en dise, il n’existe aucune étude réelle, in-situe, permettant de comparer différents procédés dans des conditions rigoureusement identiques ( charge, usage de l’eau, produits, quantité …).

Nous essayerons d’apporter notre lumière sur cette sombre affaire selon notre expérience du terrain, notamment avec l’entretien d’une micro-station Eloy Oxyfic C-90 5 EH PE.

1.Entretien du compresseur à membranes Secoh El-S-60n :

Nous procédons au changement des membranes suite à leur déchirement ( usure normale, tous les 18 à 24 mois). Lors de ce déchirement des membranes en caoutchouc, un micro-contacteur se déclenche, provoquant l’arrêt du compresseur et sa mise en alarme afin d’éviter tout dommage. Lors du remontage, il faut penser à recentrer ce micro-contacteur de sécurité. Dans le cas contraire, le compresseur ne redémarrera pas. On veillera aussi à ce que l’arbre aimant ne frotte pas sur les bobines électriques situées de chaque côté.

Un entretien facile et peu coûteux.

Le compresseur à membranes peut maintenant être réinstallé et rebranché.

Compresseur Secoh EL-S-60n pour micro-station ELOY Oxyfix C-90 5 EH PE

2.Place maintenant à l’entretien dans la partie « cuve » :

Cette micro station est composée d’une cuve avec 3 compartiments :

  • Décanteur primaire (fosse toutes eaux)
  • Réacteur biologique à culture fixée
  • Décanteur terminal
Micro station Eloy Water Oxyfix C-90 5 EH PE

Une mesure de boue est effectuée dans le décanteur primaire à l’aide d’un appareil précis optique et pressométrique ( Mudline TG ). Nous observerons un niveau de boue très haut, dépassant 60 %. Une vidange immédiate doit être réalisée !

L’observation du réacteur biologique permet d’écarter une migration de boue. Nous constatons une aération fines bulles dense et homogène.

Aération dense dans une Micro station Eloy Water Oxyfix C-90 5 EH PE

L’observation du décanteur terminal est normale. La recirculation de boues secondaires, par colonne air-lift, fonctionne parfaitement.

Un prélèvement instantané en sortie est effectué. Le rejet est clair, translucide, sans MES apparente et inodore.

En conclusion :

Cette micro station Eloy Oxyfix C-90 5 EH PE est tout aussi performante que certains modèles SBR de type Graf EasyOne. Pour autant, nous ne pouvons pas affirmer qu’elle soit plus efficace.

Toutefois, nous émettons plusieurs doutes, notamment sur l’entretien de cette station ELOY Water :

  • Dans le cas d’une absence de vidange du décanteur primaire, avec migration de boue vers le réacteur, une importante opération de maintenance sera nécessaire avec vidange complète, extraction et lavage du média, lavage de la cuve, remise en eau et remise en service. Cette opération est relativement complexe car elle n’a pas été considérée par Eloy lors de la fabrication. ( coût ~750€).
    Concernant la station à boue activée de type SBR , dans une telle situation, une simple vidange, puis un remplissage en eau clair, permet de remettre en service, rapidement et facilement, l’installation ( coût ~290€).
  • Sur plusieurs installation Eloy Oxyfix C-90 5 EH, nous avons pu constater un défaut de fonctionnement sur la colonne air-lift … la recirculation n’est alors plus efficace, et il est très difficile, voire impossible, d’y remédier … sans refaire une nouvelle colonne air lift mieux conçue.
    Si ce défaut n’est pas corrigé, des boues s’accumulent dans ce décanteur terminal, pouvant ensuite être relarguées vers l’exutoire final, avec risque de colmatage ( tranchée d’infiltration ….).

Nous émettons alors de sérieux doutes quant aux sur-performances de ces micro-stations à cultures fixées. Chacun reste libre de juger et de se faire sa propre opinion. Dans tous les cas, ces procédés épuratoire restent égaux sur l’obtention de l’agrément ministériel.

En Assainissement Non Collectif, il n’existe pas de meilleure solution, encore moins de solutions miracles. Toutes ont des avantages et malheureusement des inconvénients.

Entretien Micro station Graf Klaro Quick 8 EH

Transformation en Graf EasyOne 9 EH

Cette micro-station d’épuration Graf Klaro Quick 8 EH a été installée en 2016 à Agneaux ( 50180 ) par la SARL Fossey Le Blond TP de Saint-Georges-Montcocq ( 50000 ).

Cet ancien modèle Graf présentait parfois l’inconvénient de générer de mauvaises odeurs lors de la phase de transfert n°1.

Automate de commande Graf klaro Quick 8 EH
Automate de commande Micro station Graf klaro Quick 8 EH

Ainsi, nous avons apporté quelques petites modifications pour la transformer en Graf Easyone, nouveau modèle sans odeur !

Micro station Graf Klaro Quick transformée en Graf Easyone
Micro station d’épuration Graf Klaro Quick transformée en Graf Easyone

Nous assurons aujourd’hui l’entretien de cette installation utilisée par 2 personnes.

Tout fonctionne !
