Fonctionnement d’un filtre compact Ecoflo

Explications, lors d’une visite d’entretien sur un Ecoflo 35-40 EH

Nous profitons de cette journée d’entretien d’un filtre compact Ecoflo 35-40 EH, fabriqué par Premier tech AQUA, pour vous expliquer son fonctionnement.

L’installation a été effectuée fin 2020, selon notre étude, par la SARL Fossey Le Blond TP, pour un camping situé à Cerisy-la-Forêt.

Principe & Fonctionnement :

Les eaux usées brutes, eaux vannes ( WC ) et eaux grises ( Cuisine, salle de bain, douche …) sont collectées gravitairement dans une fosse toutes eaux. Cette fosse sépare, par simple décantation, les boues, qui précipitent au fond, et les graisses, qui forment un chapeau à la surface.

Un pré-filtre en sortie de fosse empêche la migration de matière vers le filtre compact situé en aval.

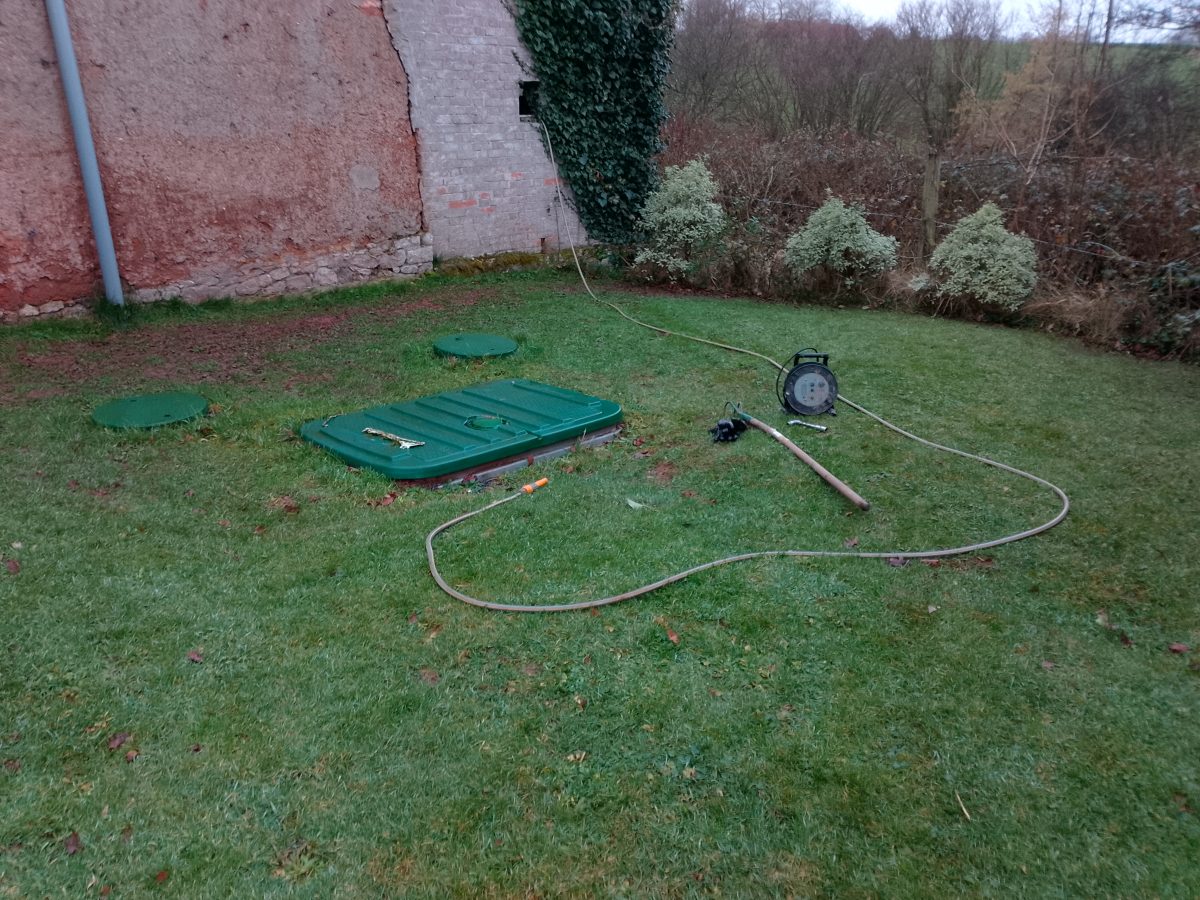

Entretien de la fosse toutes eaux d’un filtre compact ECOFLO 35-40 EH

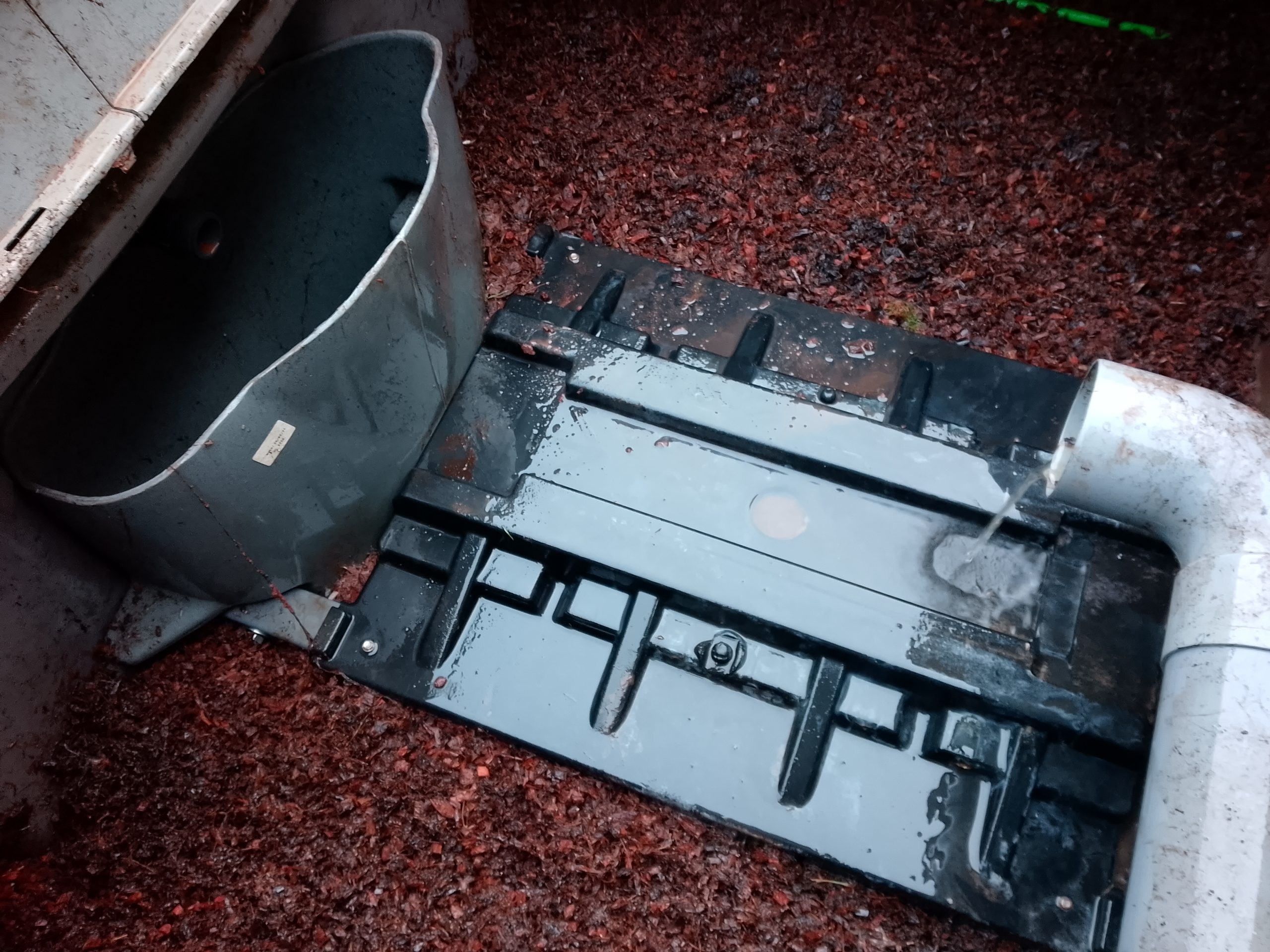

Les eaux ainsi pré-traitées arrivent ensuite gravitairement dans le filtre compact. Un système d’augets basculant assure une équitable répartition des effluents sur l’ensemble de la surface du massif composé de fibre de Coco.

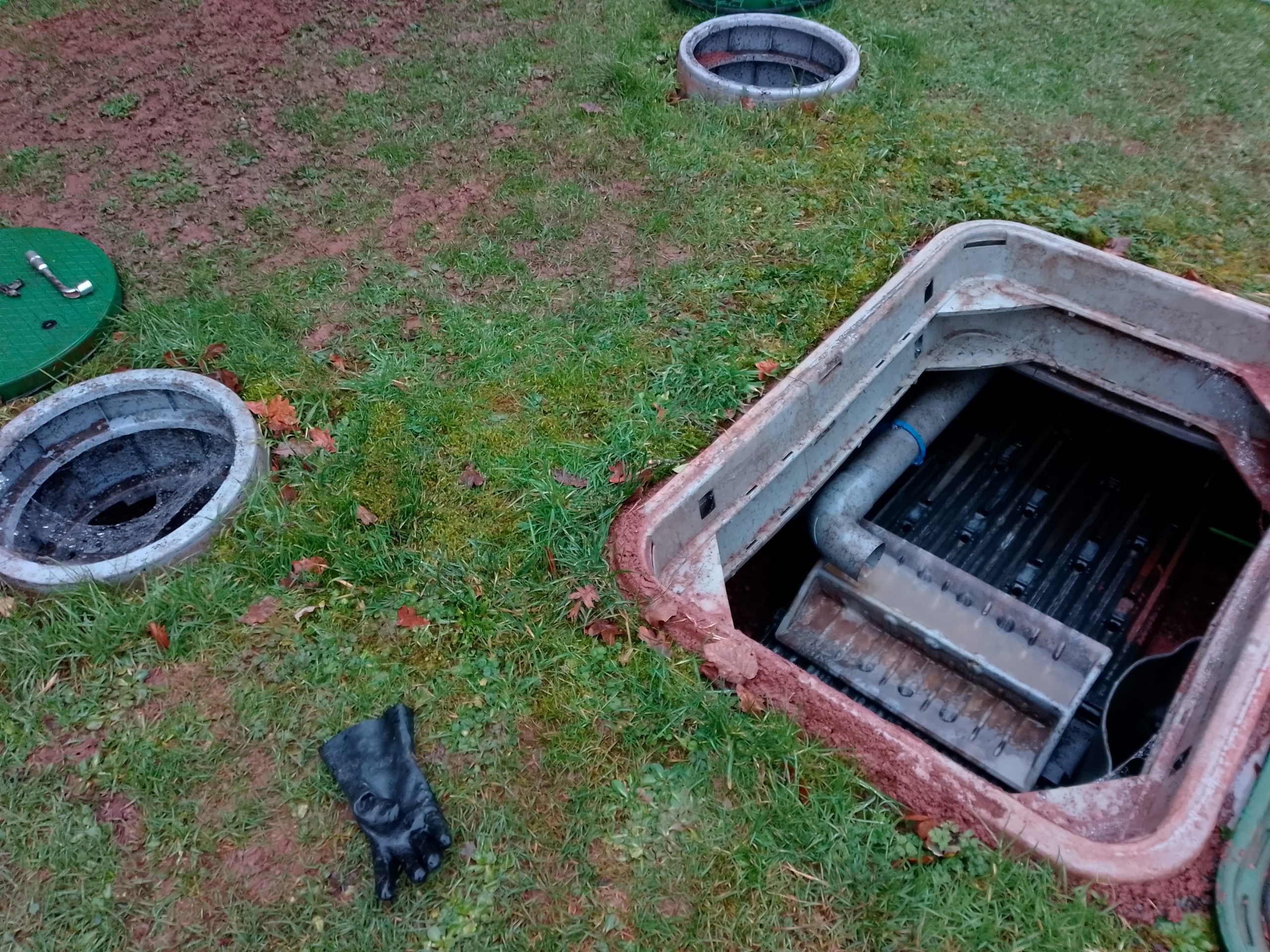

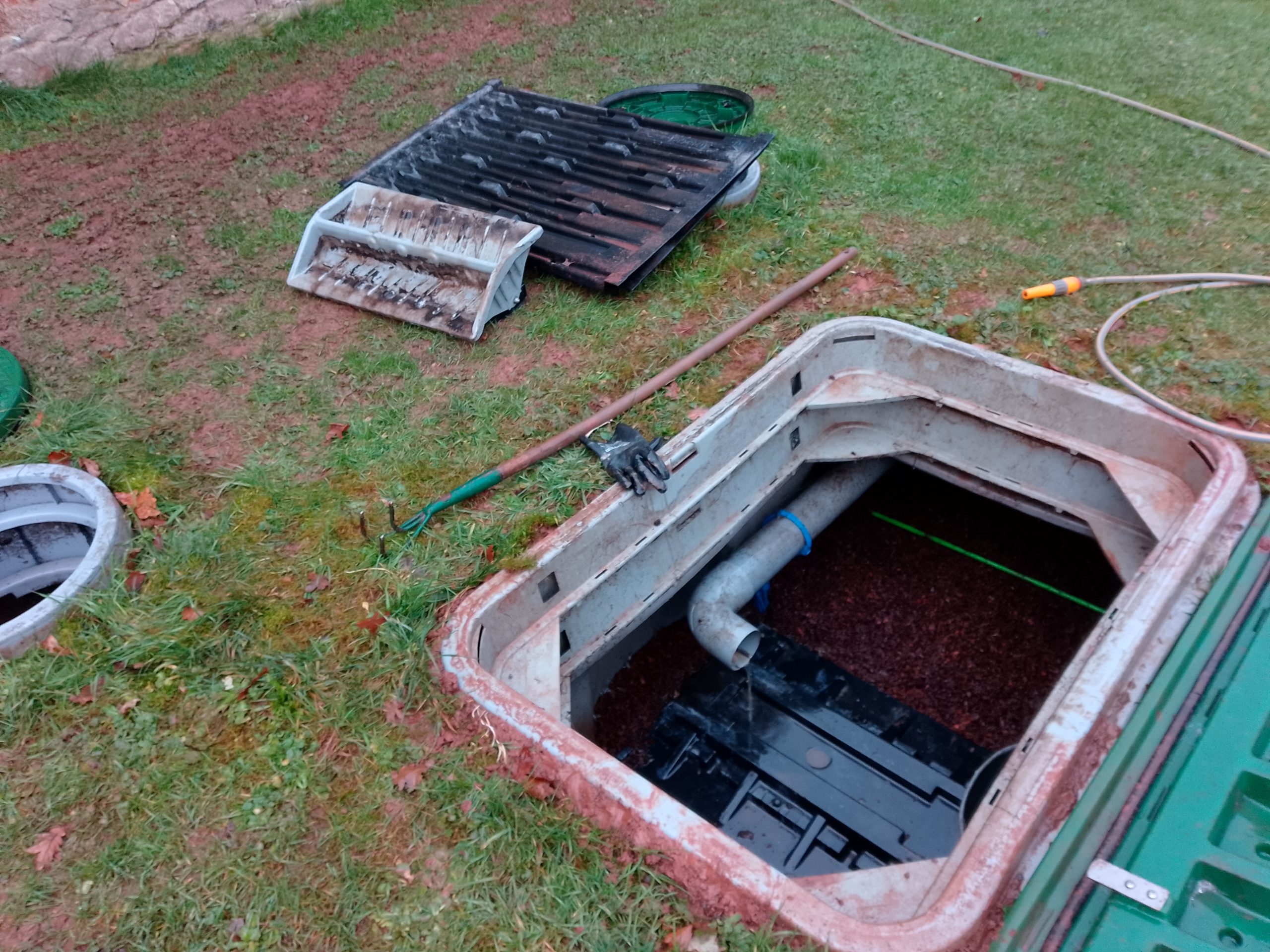

Visite de l’intérieur d’un filtre compact Ecoflo 35-40 EH

Des colonies de bactéries aérobies vont alors se développer naturellement dans ce massif de coco. Ce sont ces mêmes bactéries qui vont assurer la dépollution des eaux usées par simple digestion, en milieu humide et en présence d’oxygène ( air ).

Les eaux percolent et traversent ce massif et sont collectées, traitées, à la base du filtre compact.

Un contrôle visuel dans le regard en sortie du dispositif permet de vérifier rapidement l’efficacité de cet Assainissement Non Collectif.

Les eaux ainsi traitées sont enfin évacuées gravitairement par infiltration dans le sol et contenue sur la parcelle.

« Vous en savez maintenant plus sur le fonctionnement simple et efficace du procédé épuratoire des eaux usées domestiques Ecoflo fabriqué par Premier Tech AQUA. »

AQUAsoluces
  • Camping « La Croisée des Chemins » à Cerisy-la-Forêt
  • Filtre compact Ecoflo 35-40 EH
  • Filtre compact Ecoflo 35-40 EH pour Camping
  • Filtre compact Ecoflo 35-40 EH pour Camping

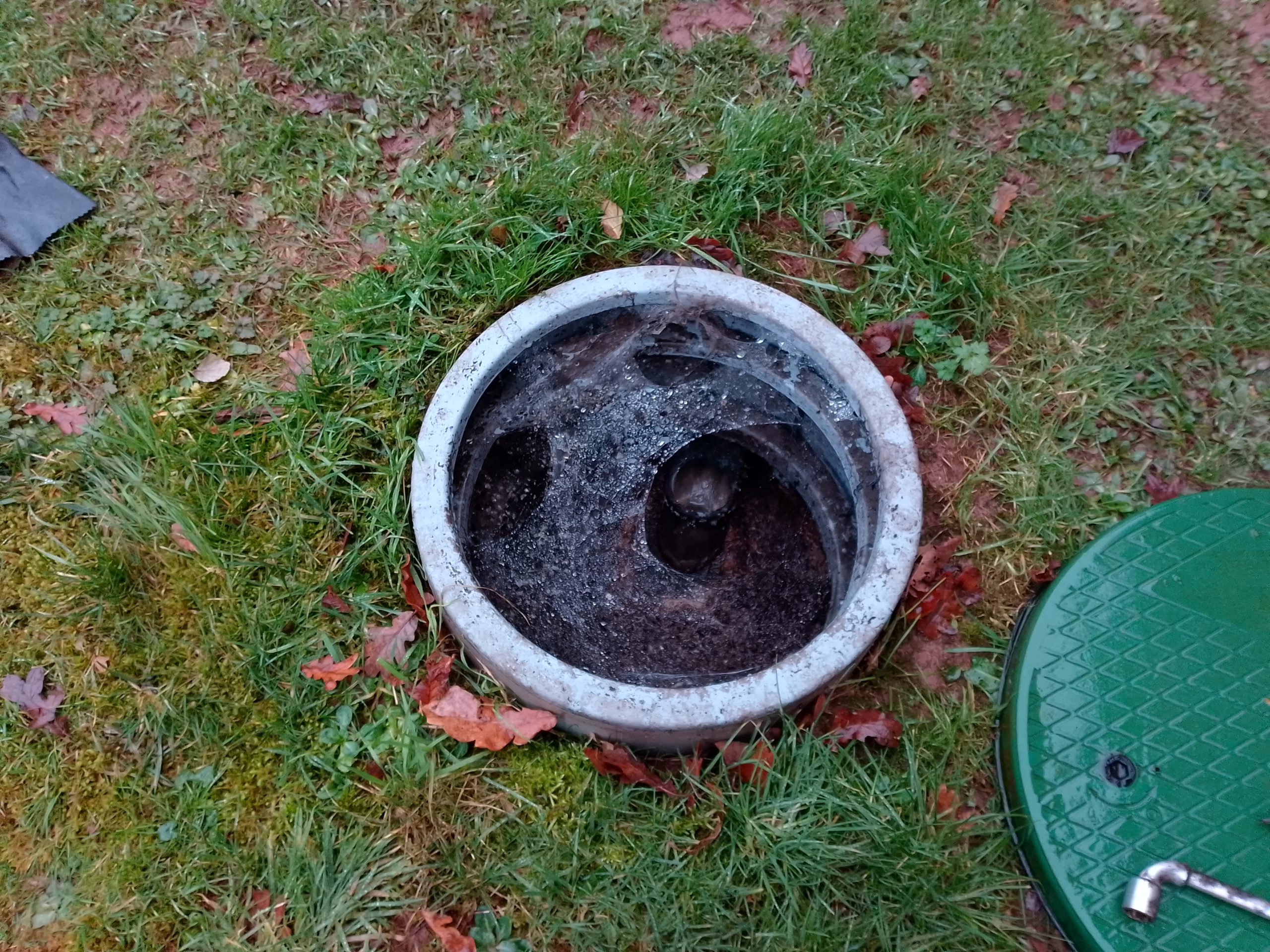

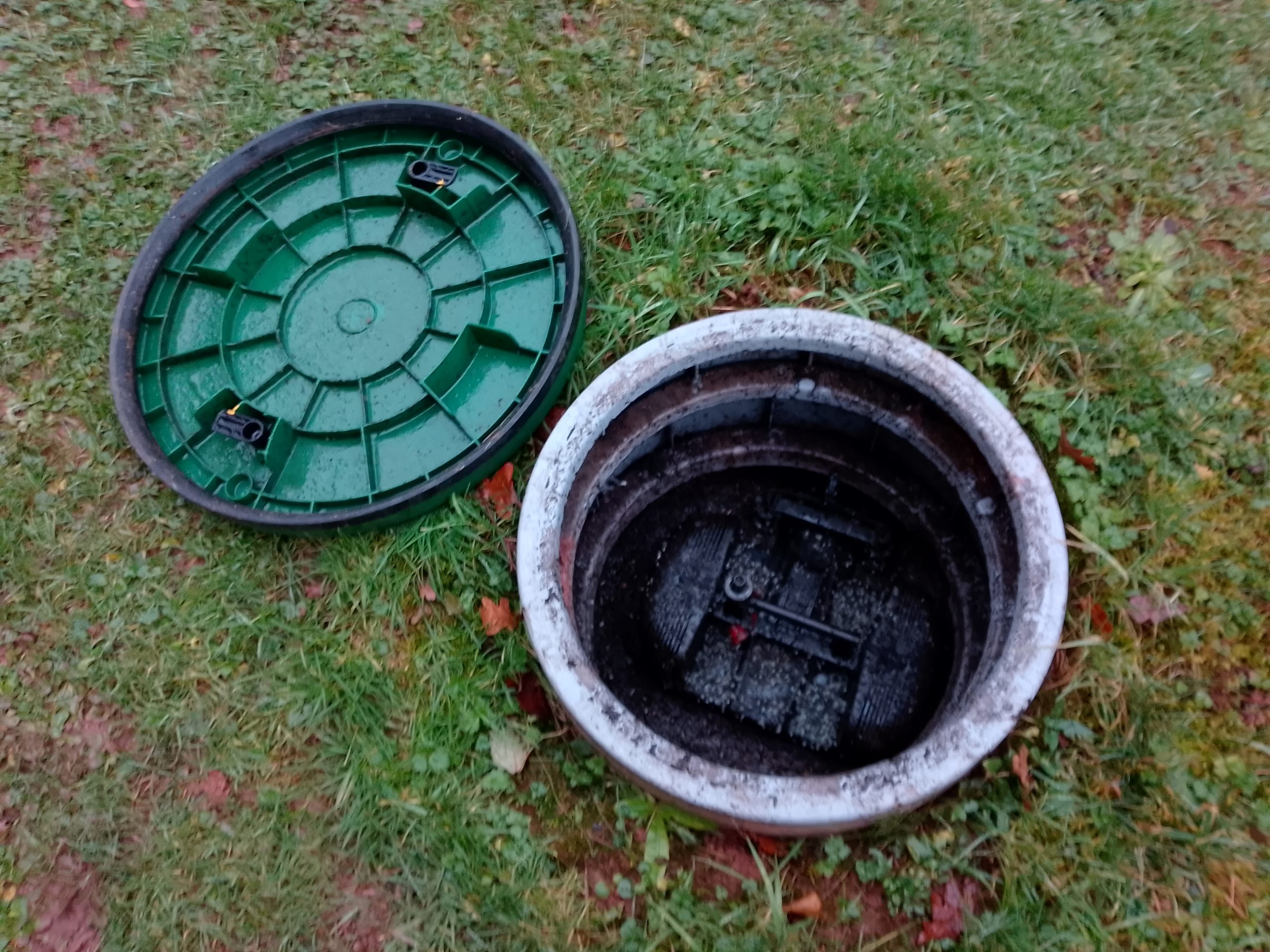

  • Préfiltre de fosse toutes eaux Polylock
  • Préfiltre de fosse toutes eaux Polylock
  • Préfiltre de fosse toutes eaux Polylock

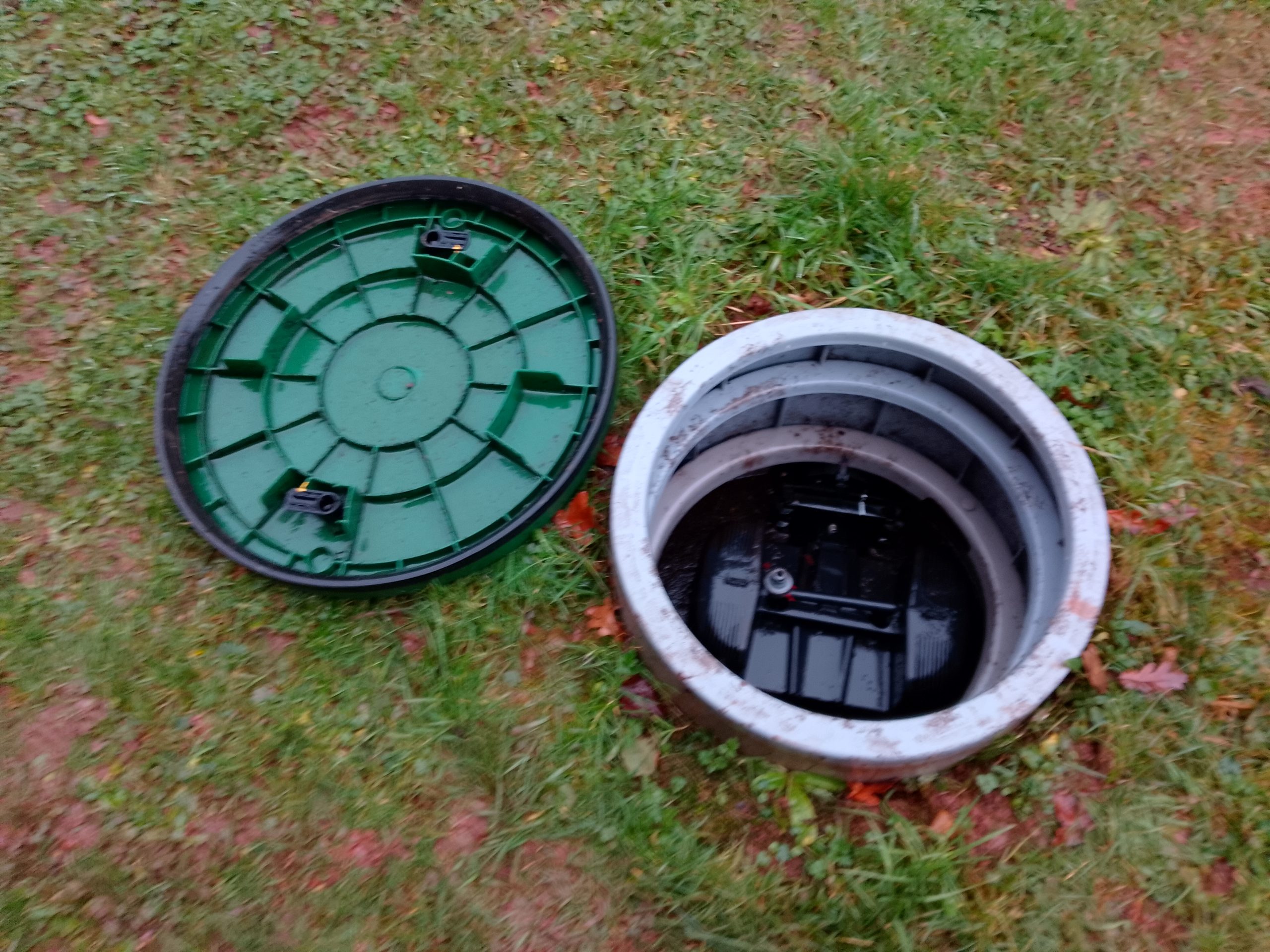

  • Regard en sortie de filtre compact ECOFLO 35-40 EH
  • Filtre compact Ecoflo 35-40 EH pour Camping
  • Filtre compact Ecoflo 35-40 EH pour Camping
  • Filtre compact Ecoflo 35-40 EH pour Camping

Filtre compact : Bien choisir et bien poser

Un gage du durabilité !

Le filtre compact est une solution efficace pour le traitement des eaux usées domestiques. De plus, ce procédé présente les avantages d’une faible emprise au sol et reste compatible avec un usage en intermittence, de type résidence secondaire.

Toutefois, tous les filtres compacts ne se valent pas, notamment lors de la pose en milieu argileux, ou en présence de nappe … En effet, dans ces conditions difficiles, certains systèmes ne résistent pas et leurs cuves s’écrasent, même avec un ancrage et un remblaiement en béton.

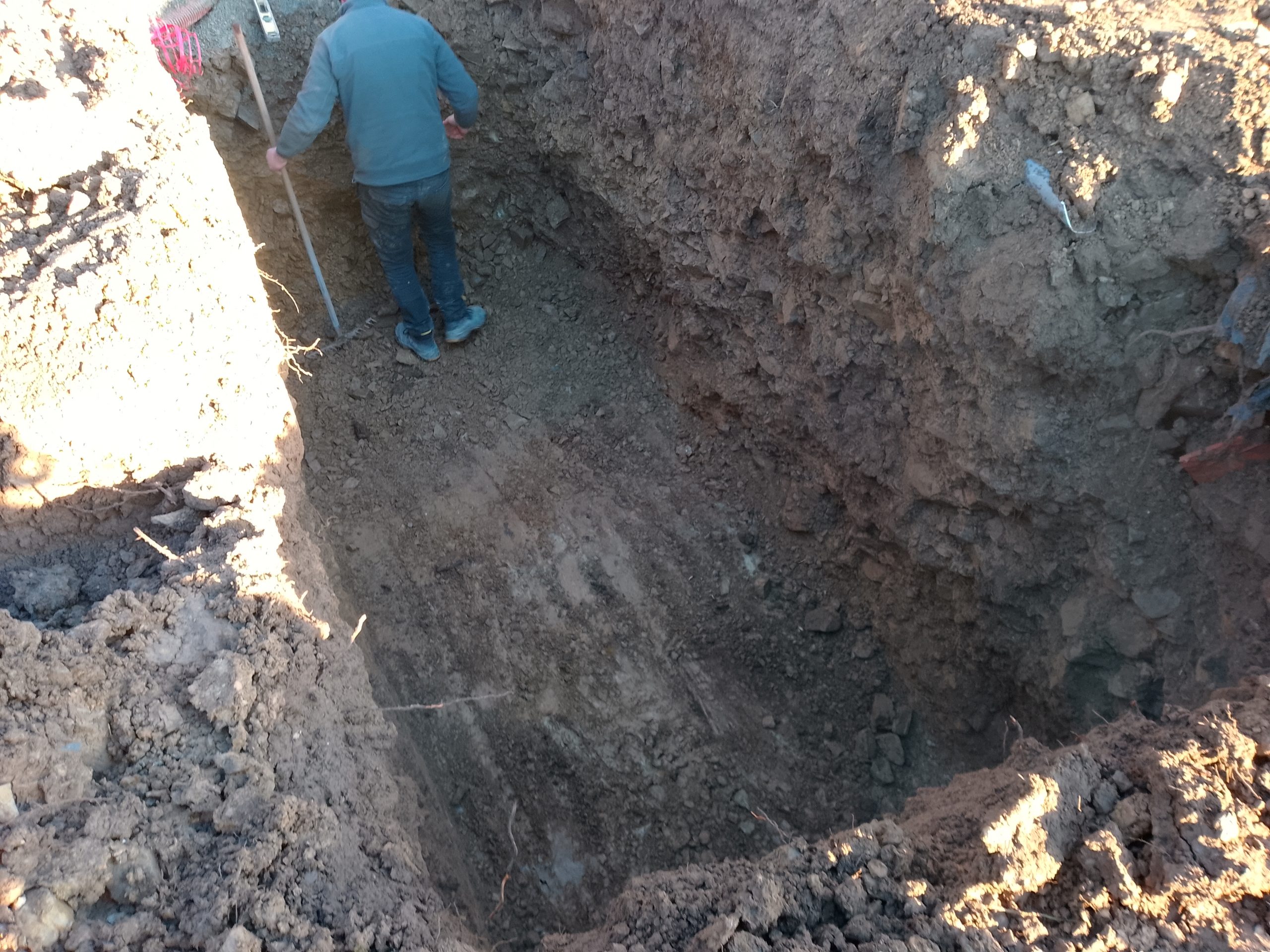

Argile rouge compacte à Le Hommet d'Arthenay
Argile rouge et compacte à Le Hommet d’Arthenay

Il est donc très important de choisir des produits robustes, bien conçus et de réaliser une pose minutieuse et irréprochable.

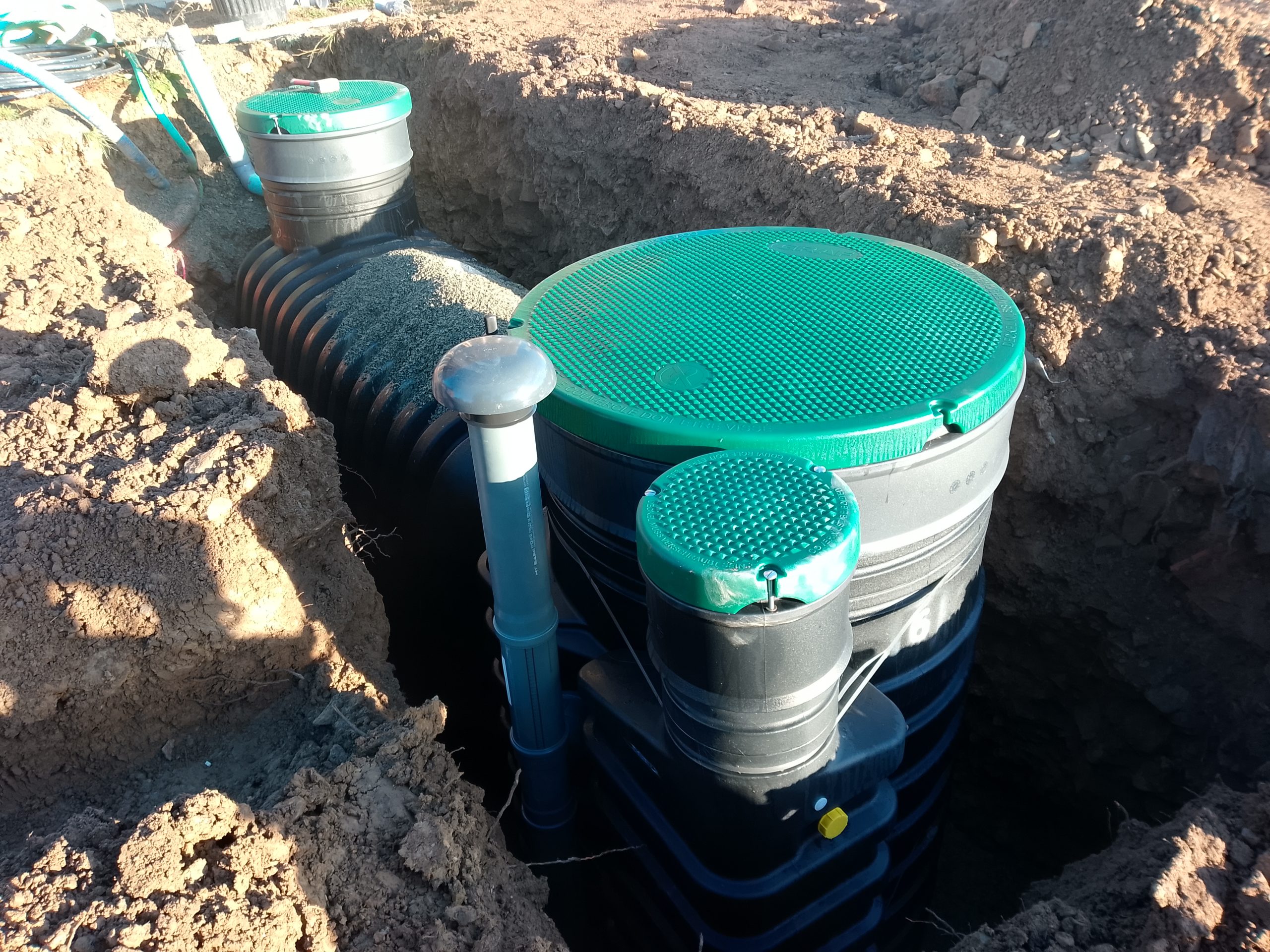

C’est le cas sur notre dernier chantier à Le Hommet d’Arthenay ( 50620 PONT-HEBERT ) avec l’installation d’un filtre compact ECOFLO PE2 5 EH, dans une version pack et sortie haute ( avec pompe de relevage et de refoulement intégrée ).

Avec un sol argileux, compact et hydromorphe, les cuves sont ancrées et remblayées, par précaution, avec du béton dosé à 300 Kg de ciment par m3.

Une conception AQUAsoluces ( étude de sol et de définition de filière ), une réalisation Fossey Le Blond TP.

  • Fossey Le Blond TP de Saint-Georges-Montcocq
  • Filtre compact Ecoflo (coco)
  • lit de pose en béton 300 Kg/m3
  • Remblaiement en béton 300 Kg/m3
  • Filtre compact Ecoflo ancré avec du béton
    Filtre compact Ecoflo ancré avec du béton
  • Infiltration des eaux traitées en surface en pieds de haie bocagère
  • Milwaukee & Berner France
    Les bons outils, ça aide ( croisement Berner & Milwaukee )
  • Filtre compact Ecoflo (filtre coco)
  • Filtre compact Ecoflo (filtre coco)
  • Filtre compact Ecoflo de Premier Tech AQUA

La mise en service de ce filtre compact Ecoflo de Premier Tech Aqua a été effectuée par la SARL AQUAsoluces de Pont-Hebert.

Ce chantier, subventionné par l’Agence de l’Eau Seine Normandie à hauteur de 6000 €, a été controlé et validé par STGS prestataire de service pour le SPANC de Saint-Lô Agglo.

STGS prestataire de service pour le SPANC de Saint-Lô Agglo
STGS prestataire de service pour le SPANC de Saint-Lô Agglo

Visite de mise en service d’un Filtre compact ECOFLO 10 EH

La tranquillité Ecoflo !

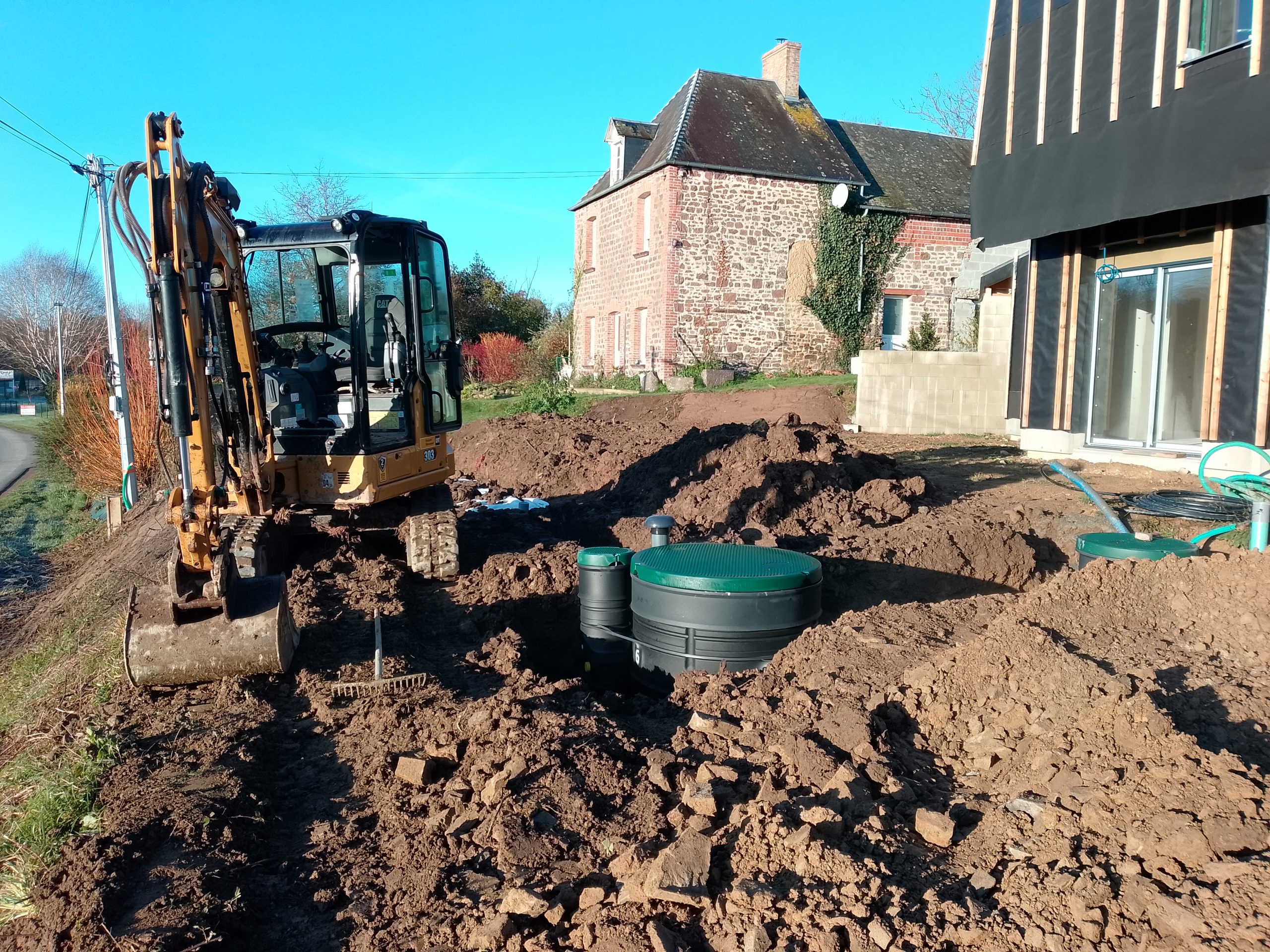

Nous intervenions, ces derniers jours, à Cricqueville-en-Bessin (14450) pour l’assistance à la pose et la mise en service d’un filtre compact Ecoflo PE2 10 EH sortie basse, en version monobloc, fabriqué par Premier Tech Aqua à Châteauneuf-d’Ille-et-Vilaine (35430).

Un beau projet de rénovation d’un ancien corps de ferme composé de 10 pièces principales.

Le chantier est réalisé par la SARL Fossey Le Blond TP de Saint-Georges-Montcocq (50000), selon une conception AQUAsoluces.

Cette visite de mise en service assure à l’usager une certaine tranquillité :

  • elle permet de vérifier le bon fonctionnement de la filière
  • elle active les garanties commerciales
  • elle vous renseigne sur les conditions d’utilisation du procédé épuratoire
  • elle vous permet de planifier les interventions d’entretien périodique

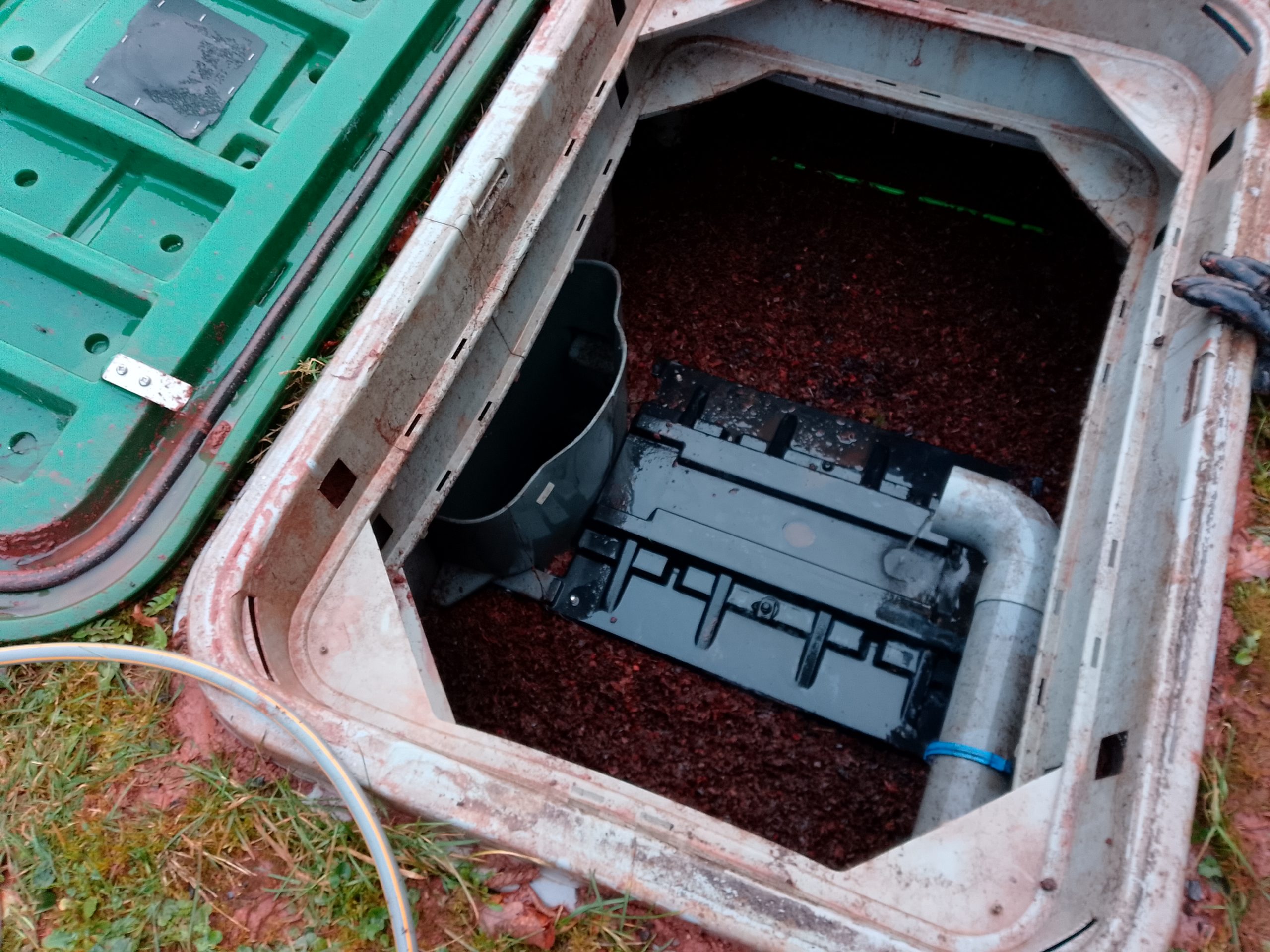

Lors de cette mise en service, la bonne action de l’auget dans le filtre est vérifiée et réglée le cas échéant. Un point important pour le bon fonctionnement de cette filière d’Assainissement Non Collectif.

Fonctionnement de l’auget de répartition d’un filtre compact ECOFLO 10 EH
  • Filtre compact Ecoflo
    Filtre compact Ecoflo

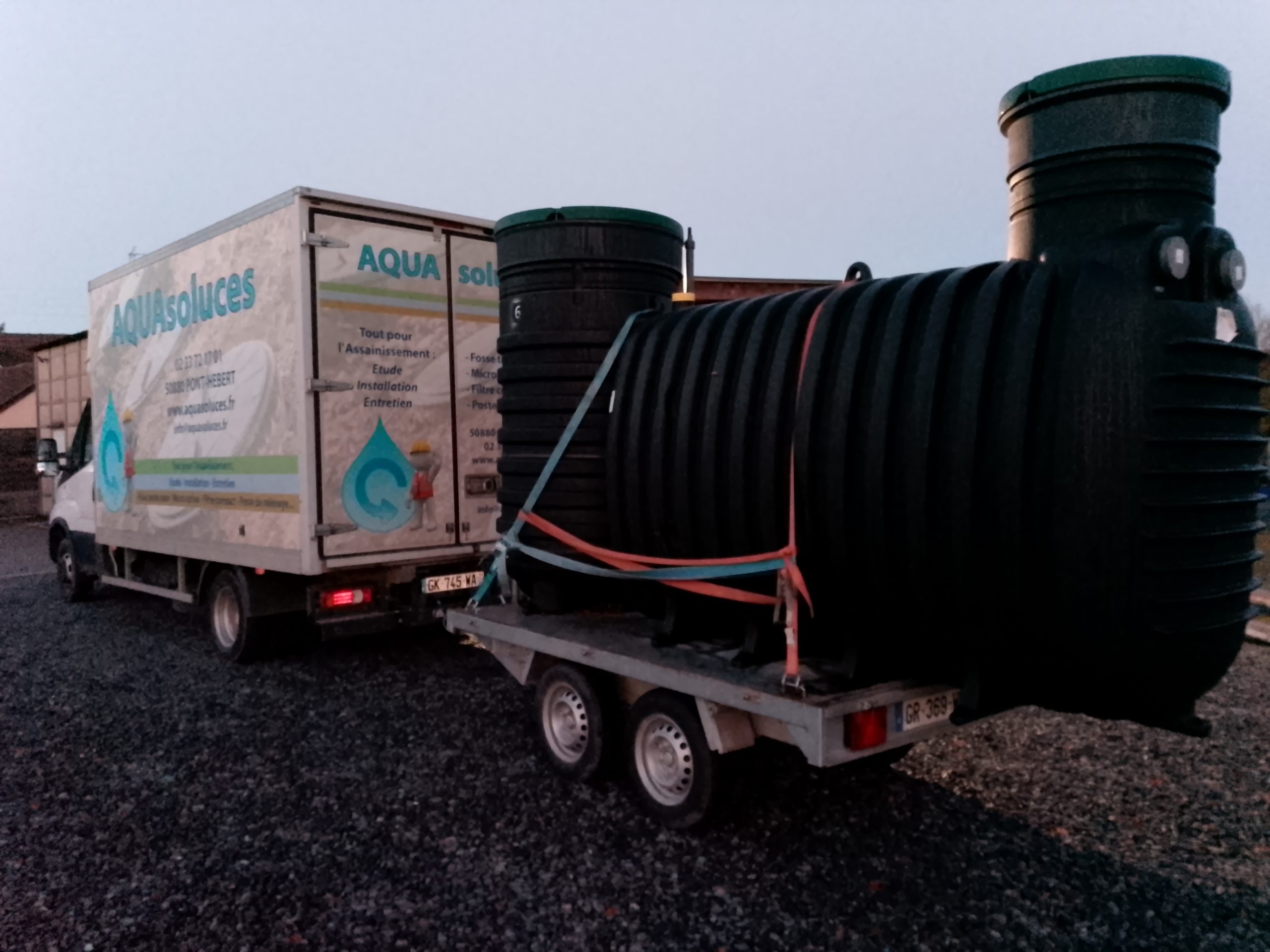

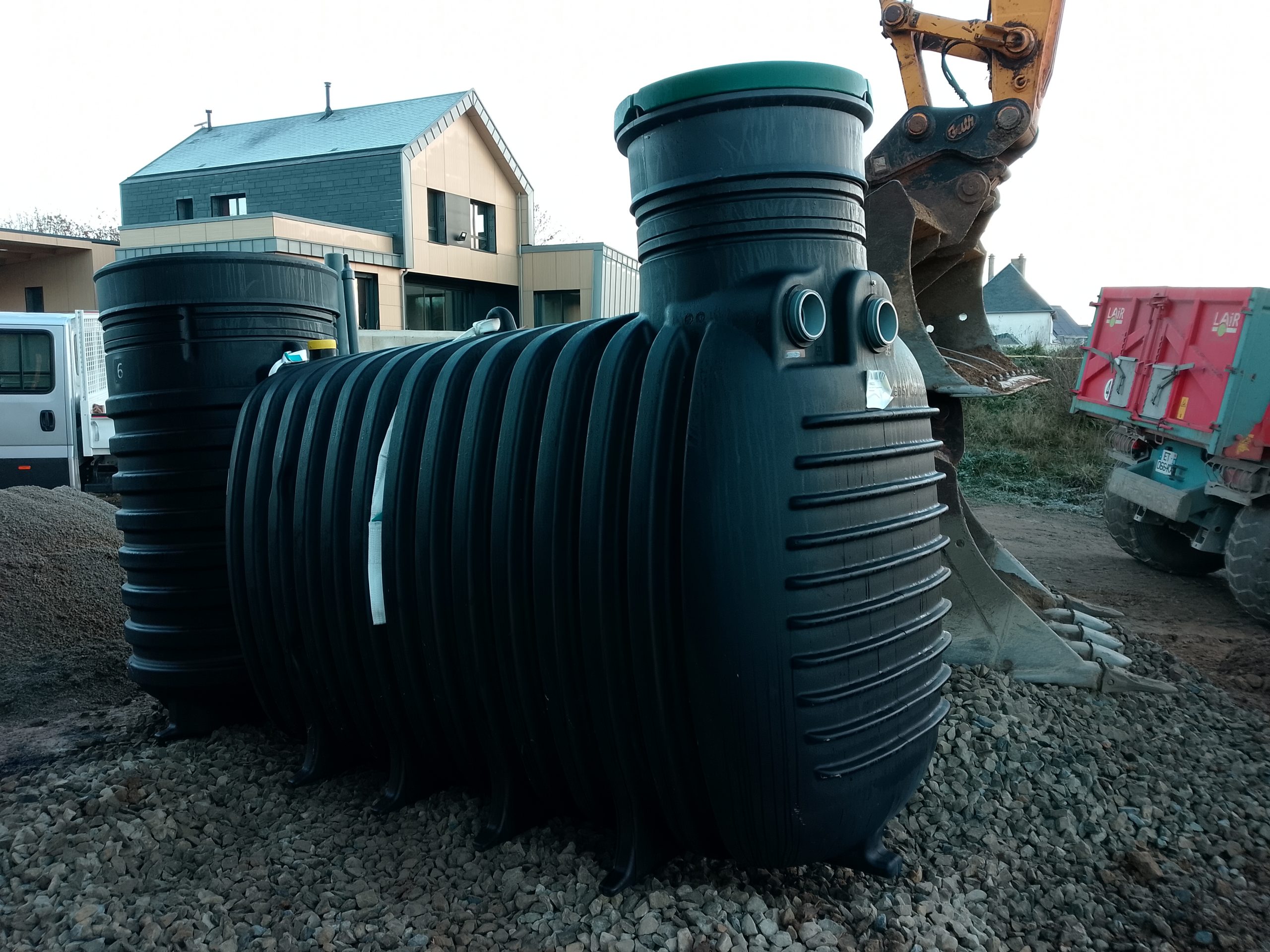

  • Livraison sur chantier du Filtre compact Ecoflo
  • Livraison sur chantier du Filtre compact Ecoflo
  • Fossey Le Blond TP
  • Filtre compact Ecoflo 10 EH SB
  • Filtre compact Ecoflo 10 EH SB
  • Filtre compact Ecoflo et Fossey Le Blond TP
  • Fossey Le Blond TP
  • Filtre compact Ecoflo 10 EH SB
  • Filtre compact Ecoflo 10 EH SB
  • Fossey Le Blond TP

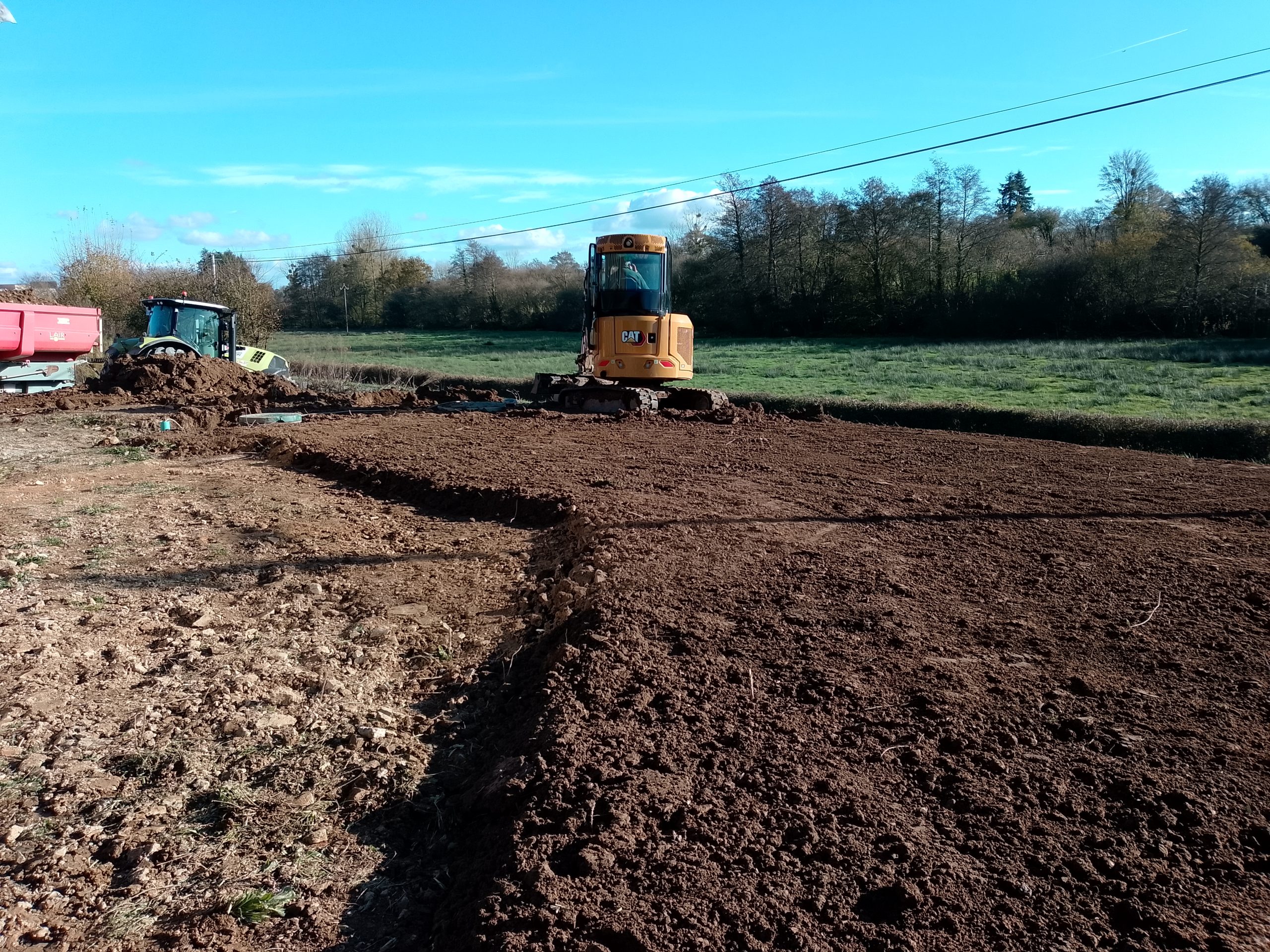

  • Lit d’infiltration 22 m², sur terrasse
  • Fossey Le Blond TP
  • Filtre compact Ecoflo 10 EH SB
  • Filtre compact Ecoflo 10 EH SB
  • Filtre compact Ecoflo 10 EH SB
  • Filtre compact Ecoflo 10 EH SB
  • Filtre compact Ecoflo 10 EH SB
  • Filtre compact Ecoflo 10 EH SB
  • Fossey Le Blond TP
  • Regard de visite sur réseau d’eau usées
  • Fossey Le Blond TP
  • Filtre compact Ecoflo 10 EH SB

Visite vidéo de l’intérieur d’un filtre compact ECOFLO PE2 10 EH monobloc

C’est spacieux et confortable !

Visite en vidéo de l’intérieur d’un filtre compact Ecoflo PE2 10 EH monobloc, sortie basse, sans pompe de relevage.

On distingue :

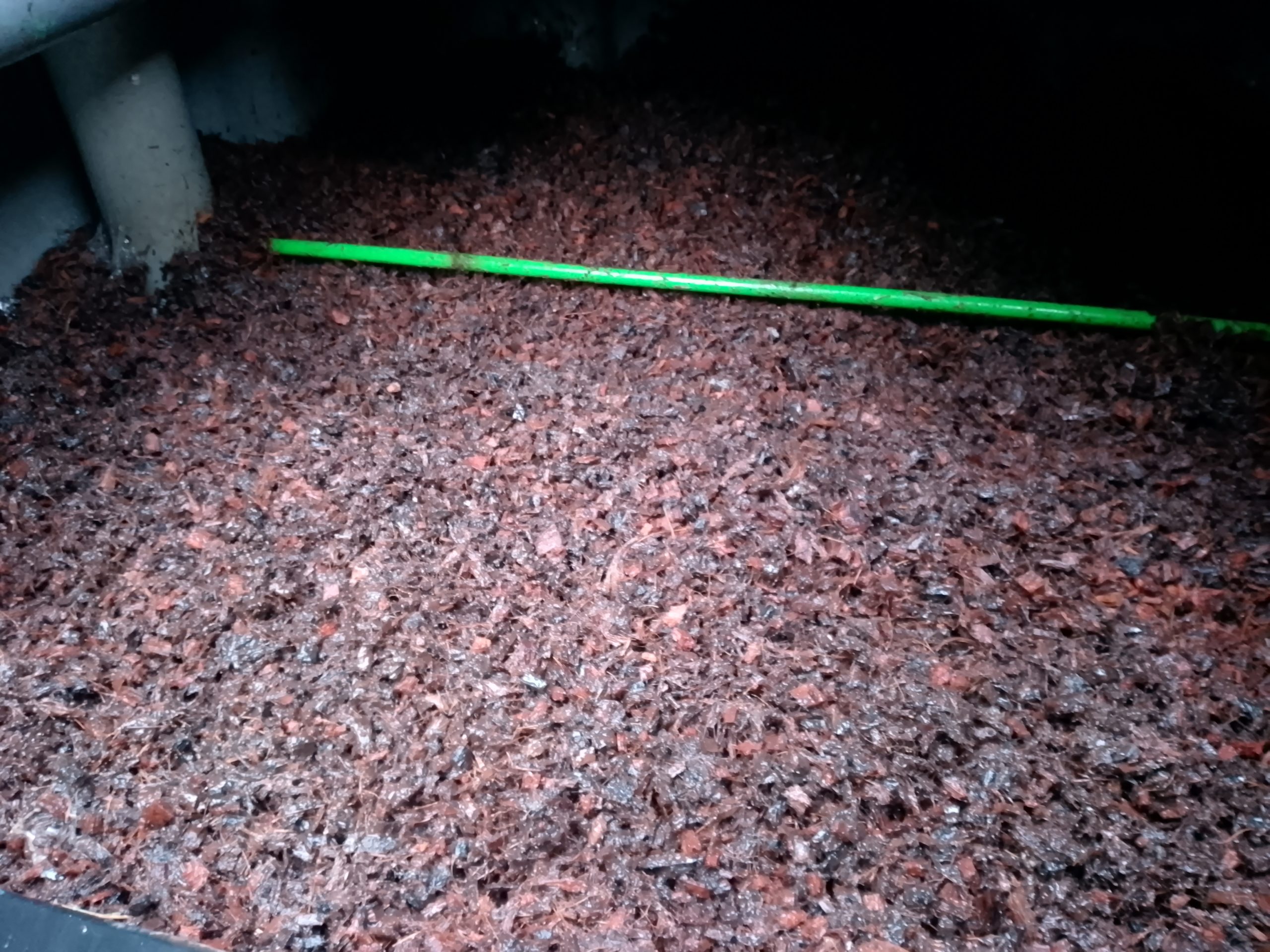

  • La fibre de coco
  • L’auget- basculant
  • Les tables assurant une parfaite répartition des effluents en surface
  • Le regard de collecte intégré, vers la sortie

Ce dispositif de traitement des eaux usées domestique est fabriqué par Premier Tech Aqua.

Les bactéries aérobies, à l’origine de ce traitement efficace des eaux usées, sont cultivées et fixées sur un support (média) composé de fibre de noix de coco.

C’est spacieux, confortable et bien aéré !

AQUAsoluces

Retrouvez tous les produits ECOFLO et Premier Tech AQUA : https://la-boutique-de-la-micro-station-d-epuration.fr/39-la-boutique-ecoflo

Ecoflo : un concept Breton pris par surprise !

Il peut faire froid, même en Normandie !

Nous avons été engagés hier matin pour le dépannage d’une installation d’Assainissement Non Collectif, située à Montmartin-en-Graignes (50620), composée d’un filtre compact Ecoflo PE2 pack 5 EH sortie haute, avec pompe de relevage et coffret d’alarme intégrés ( de Premier tech AQUA de Châteauneuf-d’Ille-et-Vilaine 35430 ).

Le client nous informe que l’alarme s’est activée le Samedi matin, soit l’avant veille.

Arrivés sur place, nous vérifions l’état général de la filière :

  • Fosse toutes eaux : bon niveau, préfiltre PF17 en place et en bon état
  • Filtre coco : bon état, auget fonctionnel, bonne répartition séquentielle
  • Pompe : bon état, bon fonctionnement

Tout fonctionne parfaitement !

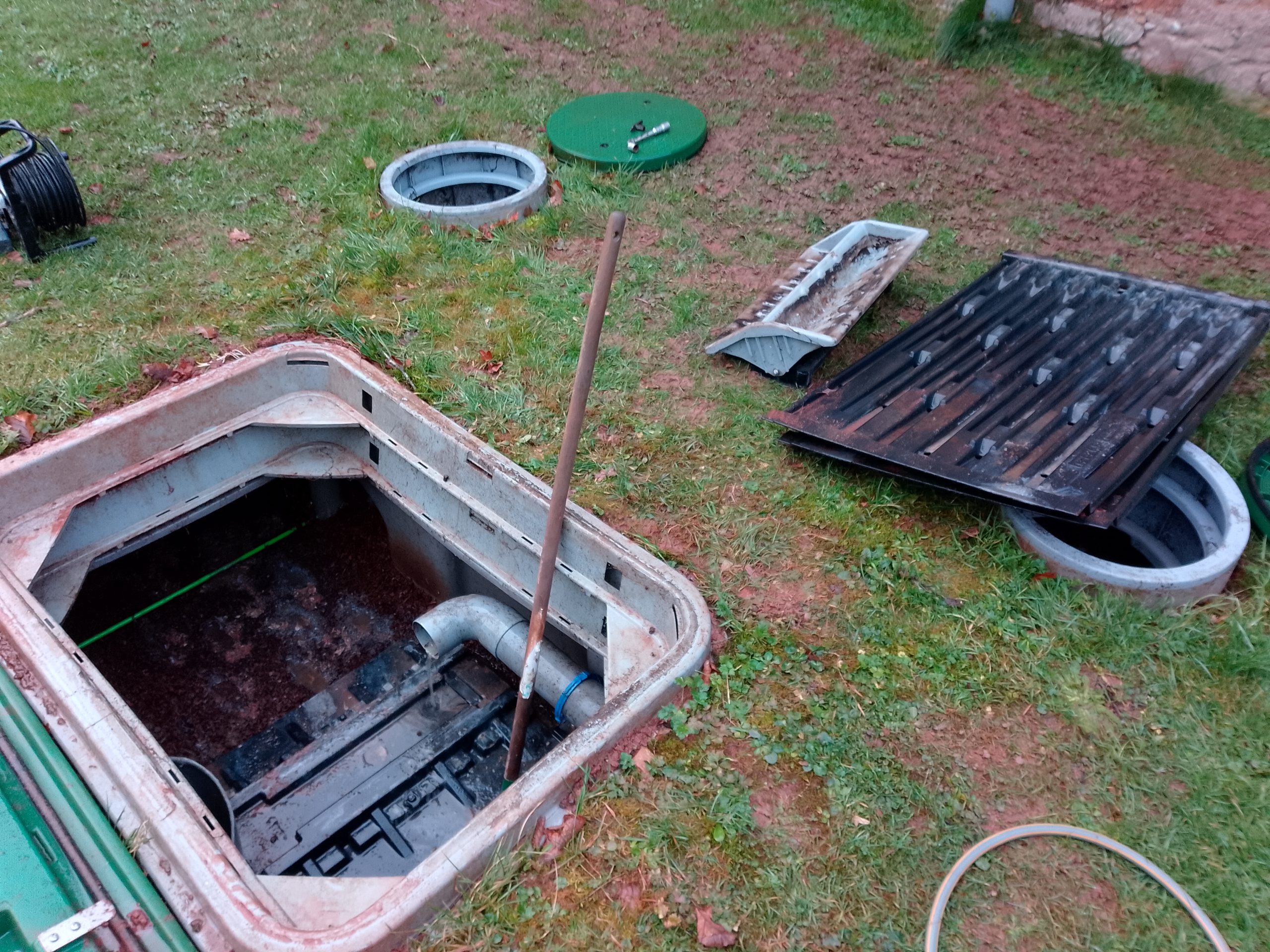

Filtre Compact ECOFLO après 2 ans de service
Filtre Compact ECOFLO après 2 ans de service, tout est OK

Le déclenchement de l’alarme ECOFLO est tout simplement dû à une très basse température, en dessous de 4° C, comme programmé en usine, un simple avertissement de précaution.

Pour des raisons pratiques et techniques, ce coffret d’alarme n’avait pas pu être installé en intérieur de bâtiment. Il avait alors été logé dans un boitier IP55, en extérieur, mais plus exposé aux basses températures d’hiver, même en Normandie !

Ce concept Breton a été pris par surprise !

Tout est rentré naturellement en ordre après quelques heures et suite à la hausse des températures dans la journée.

A noter, ce matin là, sur cette commune de Montmartin-en-Graignes, la température est descendue jusqu’à -6° C …

Toutefois, ce froid, anormalement Normand, n’a jamais compromis le fonctionnement de ce procédé épuratoire des eaux usées …. Breton !

Pour autant, cette expérience du terrain sera peut être à l’origine de futures évolutions …

Suite à cette visite, nous recommandons à notre client un entretien complet de cette filière compacte. Rendez-vous est alors pris pour Mars 2023 …

Mise en service ECOFLO

AQUAsoluces, Référent ANC local

Notre partenaire Fossey Le Blond TP a réalisé dernièrement un chantier d’ Assainissement Non Collectif à AIREL (50680).

Le procédé retenu est un filtre compact ECOFLO PE2 pack 5 EH, sortie haute, avec pompe de relevage intégrée, fabriqué par la société Premier Tech AQUA.

Finition parfaite par Fossey Le Blond TP de Saint-Georges-Montcocq

En qualité de référent local, nous assurons alors la mise en service pour Premier Tech AQUA :

  • Vérification du respect des conditions de pose (ancrage béton + remblaiement béton, recouvrement maximum toléré, nombre de rehausses maximum, pentes, niveau des cuves, ventilation …)
  • Montage des deux plaques de répartition
  • Montage et réglage de l’auget
  • Réglage de la pente du tuyau d’amenée des eaux pré-traitées (intérieur filtre)
  • Assemblage de la pompe Pedrollo Top 3 GM et de l’alarme
  • Tests
  • Intégration de l’alarme ECOFLO dans un coffret IP45
  • Montage des plaques et réglage de l’auget
  • ECOFLO : 3 rehausses maximum
