Entretien d’une micro-station Graf ( ancien modèle )

Bientôt 10 ans !

Nous sommes intervenus dernièrement pour l’entretien courant d’une micro station Graf Klaro Quick 6 EH ( agrément ministériel n° 2012-031 ), installée à Pont-Hébert ( 50880 ) en février 2014 par la SARL Fossey Le Blond TP de Saint-Georges-Montcocq ( 50000 ).

Cet ancien modèle de chez Graf fonctionne sur le principe de la boue activée SBR. Même si les performances épuratoires sont au rendez-vous, cette micro-station présentait l’inconvénient de dégazer de mauvaises odeurs toutes les 6 heures, lors de la phase d’alimentation du réacteur biologique SBR.

En effet, la colonne de transfert par air-lift brassait les eaux septiques du décanteur primaire, provocant ainsi ce désagrément.

Dans tous les cas, lorsque nous avons rencontré ce phénomène, nous avons pu corriger l’installation et ainsi éliminer ces nuisances.

Nous intervenons ici pour un entretien courant.

L’entretien du compresseur Nitto LA-80B est réalisé avec le changement des pistons et du filtre à air.

Tout est OK !

Toutefois, avec une charge en Floch à 75%, une vidange est à prévoir rapidement.

Pour rappel, cette installation est utilisée en résidence principale par 4 personnes, la dernière vidange ayant eut lieu il y a 3 ans.

  • Mesure du Floch bactérien dans le réacteur SBR d'une micro-station d'épuration Graf Klaro Quick 6 EH

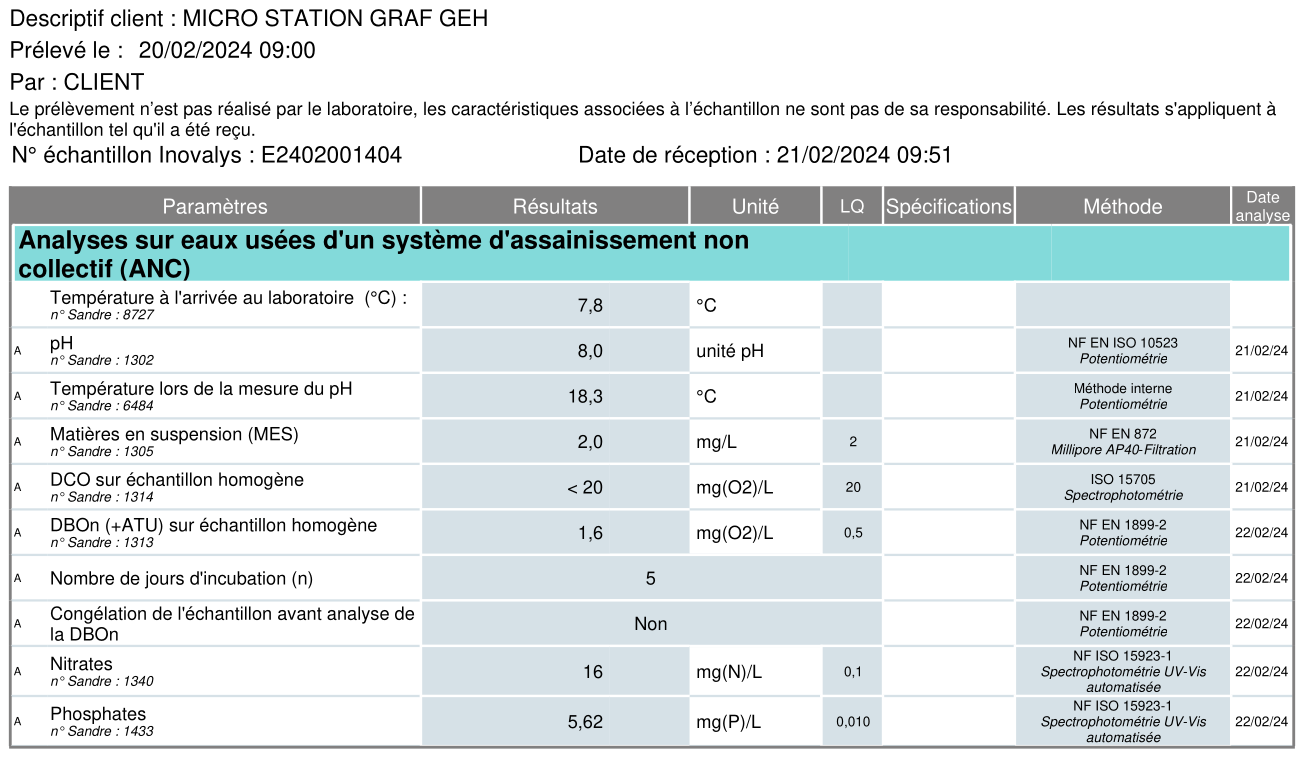

  • Prélèvement instantané en sortie d'une Micro-station d'épuration Graf Klaro Quick 6 EH
  • Micro station Graf Klaro Quick 6 EH, après intervention d'entretien
  • Micro station Graf Klaro Quick 6 EH, avant intervention d'entretien

Micro station 18 EH

Entretien d’une micro station Graf Klaro Easy 18 EH

Cette micro station d’épuration a été installée, à Saint-Planchers ( 50400 ), près de Granville, il y a maintenant 10 ans, par notre partenaire Gamblin TP de Saint-Jean-des-Champs (50320).

Ce dispositif d’assainissement des eaux usées domestiques est composé de 2 cuves :

  • Un décanteur primaire de 6500 Litres, de type fosse toutes eaux, à vidanger lorsque les boues accumulées atteignent 30% de la hauteur de stockage.
  • Un réacteur biologique SBR à boues activées de 6500 Litres

L’aération dans le réacteur est assurée par un compresseur à pistons Nitto LA-120A.

Entretien d’une micro-station d’épuration Graf Klaro Easy 18 EH

L’entretien consiste aujourd’hui :

  • Mesure de boue du décanteur primaire = 2% = OK
  • Mesure du floch bactérien dans le réacteur = 10% = OK
  • Prélèvement instantané en sortie = clair, translucide, sans MES apparente, inodore
  • Lavage
  • Tests de fonctionnement ( électrovannes, aération, recirculation, évacuation …)
  • Pour finir avec l’entretien du compresseur Nitto LA-120A :

Ce compresseur est composé de 3 pistons qu’il faut changer entre 20 000 et 30 000 heures de fonctionnement. Nous procédons alors à ce changement avec le kit piston LA-100-120 ( comprenant 3 pistons, 2 filtres à air et les joints). Les 2 filtres à air sont aussi remplacés.

L’installation est jugée en très bon état avec un bon usage. Rendez-vous est pris pour dans 2 ans pour le prochain entretien :

Micro-station d’épuration Graf Easyone, 2 ans plus tard

Ce matin, direction Rampan ( 50000 ) pour l’entretien courant d’une micro station d’épuration Graf EasyOne 7 EH installée en 2017 par la SARL Fossey Le Blond Tp de Saint-Georges-Montcocq ( 50000 ).

Ce procédé fonctionne selon le principe d’une boue activée, SBR ( sequencing batch reactor ). Autrement dit, un traitement des eaux usées de 6 heures minimum est assuré, soit 4 traitements par jour.

L’ efficacité maîtrisée !

Dans le cas présent, cette micro station d’épuration traite les eaux usées de 2 habitations, soit environ 4 personnes.

Nous mesurons dans un premier temps le Floch bactérien ( culture libre de bactéries aérobies assurant le traitement des eaux usées ) : 60% instantané, une vidange est alors à prévoir sous 6 mois, soit après 6 ans de fonctionnement.

Nous procédons ensuite au nettoyage général et à l’entretien du compresseur à membranes Hiblow HP-100.

Différents tests sont effectués confirmant le bon état et le bon usage de l’installation.

Entretien micro-station SBR boue activée Graf Easyone 7 EH

Micro-station Eloy Oxyfix : mensonge ou lobbying ?

C’est pourtant régulièrement affirmé par certains SPANC

On dit souvent, notamment certains SPANC, que les micro-stations d’épuration à culture fixée, par exemple ELOY Oxyfix, sont bien plus performantes que les micro-station à boue activée SBR ( Graf, ATB …).

Mais qu’en est-il vraiment ? Est-ce un mythe, une légende, un lobbying ?

Car quoi que l’on en dise, il n’existe aucune étude réelle, in-situe, permettant de comparer différents procédés dans des conditions rigoureusement identiques ( charge, usage de l’eau, produits, quantité …).

Nous essayerons d’apporter notre lumière sur cette sombre affaire selon notre expérience du terrain, notamment avec l’entretien d’une micro-station Eloy Oxyfic C-90 5 EH PE.

1.Entretien du compresseur à membranes Secoh El-S-60n :

Nous procédons au changement des membranes suite à leur déchirement ( usure normale, tous les 18 à 24 mois). Lors de ce déchirement des membranes en caoutchouc, un micro-contacteur se déclenche, provoquant l’arrêt du compresseur et sa mise en alarme afin d’éviter tout dommage. Lors du remontage, il faut penser à recentrer ce micro-contacteur de sécurité. Dans le cas contraire, le compresseur ne redémarrera pas. On veillera aussi à ce que l’arbre aimant ne frotte pas sur les bobines électriques situées de chaque côté.

Un entretien facile et peu coûteux.

Le compresseur à membranes peut maintenant être réinstallé et rebranché.

Compresseur Secoh EL-S-60n pour micro-station ELOY Oxyfix C-90 5 EH PE

2.Place maintenant à l’entretien dans la partie « cuve » :

Cette micro station est composée d’une cuve avec 3 compartiments :

  • Décanteur primaire (fosse toutes eaux)
  • Réacteur biologique à culture fixée
  • Décanteur terminal
Micro station Eloy Water Oxyfix C-90 5 EH PE

Une mesure de boue est effectuée dans le décanteur primaire à l’aide d’un appareil précis optique et pressométrique ( Mudline TG ). Nous observerons un niveau de boue très haut, dépassant 60 %. Une vidange immédiate doit être réalisée !

L’observation du réacteur biologique permet d’écarter une migration de boue. Nous constatons une aération fines bulles dense et homogène.

Aération dense dans une Micro station Eloy Water Oxyfix C-90 5 EH PE

L’observation du décanteur terminal est normale. La recirculation de boues secondaires, par colonne air-lift, fonctionne parfaitement.

Un prélèvement instantané en sortie est effectué. Le rejet est clair, translucide, sans MES apparente et inodore.

En conclusion :

Cette micro station Eloy Oxyfix C-90 5 EH PE est tout aussi performante que certains modèles SBR de type Graf EasyOne. Pour autant, nous ne pouvons pas affirmer qu’elle soit plus efficace.

Toutefois, nous émettons plusieurs doutes, notamment sur l’entretien de cette station ELOY Water :

  • Dans le cas d’une absence de vidange du décanteur primaire, avec migration de boue vers le réacteur, une importante opération de maintenance sera nécessaire avec vidange complète, extraction et lavage du média, lavage de la cuve, remise en eau et remise en service. Cette opération est relativement complexe car elle n’a pas été considérée par Eloy lors de la fabrication. ( coût ~750€).
    Concernant la station à boue activée de type SBR , dans une telle situation, une simple vidange, puis un remplissage en eau clair, permet de remettre en service, rapidement et facilement, l’installation ( coût ~290€).
  • Sur plusieurs installation Eloy Oxyfix C-90 5 EH, nous avons pu constater un défaut de fonctionnement sur la colonne air-lift … la recirculation n’est alors plus efficace, et il est très difficile, voire impossible, d’y remédier … sans refaire une nouvelle colonne air lift mieux conçue.
    Si ce défaut n’est pas corrigé, des boues s’accumulent dans ce décanteur terminal, pouvant ensuite être relarguées vers l’exutoire final, avec risque de colmatage ( tranchée d’infiltration ….).

Nous émettons alors de sérieux doutes quant aux sur-performances de ces micro-stations à cultures fixées. Chacun reste libre de juger et de se faire sa propre opinion. Dans tous les cas, ces procédés épuratoire restent égaux sur l’obtention de l’agrément ministériel.

En Assainissement Non Collectif, il n’existe pas de meilleure solution, encore moins de solutions miracles. Toutes ont des avantages et malheureusement des inconvénients.

Entretien Micro station Oxystep 8 EH

Procédé épuratoire Klaro

Cette micro station d’épuration des eaux usées domestiques est fabriquée par Bonna Sabla, selon le procédé développé par Klaro : Boues activées SBR.

Micro station Oxystep 8 EH de Bonna sabla ( Procédé SBR Klaro )

Nous intervenons à La Chapelle en Juger ( 50570 ), dans la Manche, pour son entretien courant, tous les 2 ans.

  • Mesure de boue du décanteur primaire : 28%, vidange à prévoir rapidement
  • Mesure de Floch du réacteur SBR : 10% (sous charge)
  • Prélèvement instantané en sortie : Clair, translucide, inodore, sans MES apparente
  • Test de fonctionnement des électrovannes
  • Test de fonctionnement des 3 colonnes air-lift
  • Vérification de l’homogénéité de l’aération
  • Vérification de la pression du compresseur Nitto LA-80 B ( > 500 mbar )
  • Recirculation forcée
  • Lavage

Tout est OK, nous repasserons dans 2 ans, la vidange du décanteur primaire aura été faite entre temps.

Prélèvement instantané et mesure du Floch
Mesure de boue dans le décanteur primaire avec appareil optique et pressomètrique précis MUDLINE TG

Entretien Micro station ATB Puroo

Fonctionnement, Performances, Fiabilité ?

La micro station ATB Puroo reste une valeur sûre. Ce procédé épuratoire des eaux usées domestique fonctionne sur le principe des boues activées, mais de type SBR, là est toute la différence ! ( tout comme la station Graf EasyOne).

Le gros avantage du principe SBR (Sequencing Batch Reactor) est de garantir un temps de traitement minimum, soit 6 heures, contrairement aux autres stations de type culture fixée.

En effet, dans une micro station classique, de type culture fixée (Eloy Oxyfix, Sebico Aquameris, Simop Bioxymop, Bionest …), à chaque instant, le volume de sortie est égal au volume d’entrée.

Je m’explique : Dans ces derniers modèles de station, lorsque vous videz votre baignoire, l’eau arrive dans la station. Quelques secondes plus tard, le même volume d’eau ressort de la station. On peut alors douter du temps et de l’efficacité du traitement, notamment en cas d’usage intensif …

La station ATB Puroo en mode aération (fines bulles, compresseur Secoh EL-S-60)

Pour les modèles de type SBR, c’est différent. En effet, la micro station d’épuration accumule et traite l’eau pendant des cycles de 6 heures. Autrement dit, si vous videz la baignoire, l’eau arrive dans la station, elle est stockée, mais rien ne sort instantanément ! Il faudra attendre le prochain cycle d’évacuation pour voir de l’eau sortir ! Une réelle garantie de temps de traitement.

Entretien Micro station ATB Puroo 6 EH
Entretien Micro station ATB Puroo 6 EH

Mais qu’en est il de l’entretien ?

Un exemple avec la station ATB Puro 6 EH ( agrément 2013-003 ), après 5 ans de fonctionnement pour 2 personnes :

  • Dans un premier temps, on ouvre les couvercles, aussi appelés tampons, et l’on constate le premier aspect visuel de l’installation. Dans notre cas, tout semble en bon état.
  • Puis on procède à une mesure de boue du décanteur primaire à l’aide d’un appareil optique et pressométrique. Cet appareil, des plus précis, nous donne la hauteur d’eau totale et la hauteur de boue stockée. Ici, le décanteur est à 10%, aucune vidange n’est à prévoir à l’immédiat (vidange à 30%).
  • Puis on procède à une mesure, par décantation, du Floch bactérien cultivé dans le réacteur SBR. Ici on est à 40%, une valeur correcte, témoignant d’un bon usage.
  • Enfin on procède à un prélèvement instantané dans le bac de prélèvement : clair, translucide, inodore, sans MES apparente : Efficacité prouvée, après 5 ans de fonctionnement par 2 usagers !
Mesure du Floch ATB Puroo
Mesure du Floch bactérien dans le réacteur SBR de la station ATB Puroo 6 EH
Prélèvement Micro station ATB Puroo 6 EH béton
Prélèvement en sortie de la Micro station ATB Puroo 6 EH béton
La micro station d’épuration ATB Puroo 6 EH béton en mode évacuation : eau claire !
