Résultat d’analyses d’une micro-station Graf

Notre confiance aux procédés Graf est confirmée

Nous avons effectué un prélèvement, le 20 Février 2024, sur une micro station d’épuration Graf Klaro Quick 6 EH modifiée, procédé SBR à boue activée, utilisée par 4 personnes, à Pont-Hébert ( 50880 ).

Contexte :

Nous entretenons régulièrement cette micro station. La dernière vidange a été effectuée en Juin 2022. Le prélèvement instantané a été effectué 2 minutes après la phase d’évacuation, dans le bac prévu à cet effet ( nous avions noté, lors d’une visite préalable, les heures de fonctionnement pour intervenir pile au bon moment ). L’échantillon a été expédié aussitôt, dans un emballage isotherme, avec pain de glace, à notre laboratoire partenaire Inovalys, via Chronopost 18H.

Nous recevons les résultats ce jour, Mardi 27 Février 2024, après 1 semaine. Les performances épuratoires du procédé sont confirmées, comme nous l’imaginions, renforçant notre confiance en la société Graf.

Résultats d’analyses de la Micro station Graf :

Paramètres réglementaires :

  • Matières en suspension (MES) : 2 mg/L
    ( seuil max. = 30 mg/L )
  • DBO5 = 1.6 mg(O2)/L
    ( seuil max. = 35 mg/L )

Autres paramètres :

  • PH : 8
  • DCO : < 20 mg(O2)/L
  • Nitrates : 16 mg(N)/L
  • Phosphates : 5.62 mg(P)/L
Le Kakapo est un oiseau qui n'a rien à voir avec l' assainissement
Le Kakapo est un oiseau exotique qui n’a rien à voir avec l’ Assainissement … Toutefois, il reste de bon augure.
Résultats d'analyses d'une micro station Graf Klaro Quick 6 EH
Résultats d’analyses d’une micro station Graf Klaro Quick 6 EH utilisée par 4 personnes

« Nous n’avons aucun intérêt à diffuser de fausses informations. Nous restons disponibles pour une contre analyse sur ce site. »

Ludovic AGNES, SARL AQUAsoluces

Entretien d’une micro-station Graf ( ancien modèle )

Bientôt 10 ans !

Nous sommes intervenus dernièrement pour l’entretien courant d’une micro station Graf Klaro Quick 6 EH ( agrément ministériel n° 2012-031 ), installée à Pont-Hébert ( 50880 ) en février 2014 par la SARL Fossey Le Blond TP de Saint-Georges-Montcocq ( 50000 ).

Cet ancien modèle de chez Graf fonctionne sur le principe de la boue activée SBR. Même si les performances épuratoires sont au rendez-vous, cette micro-station présentait l’inconvénient de dégazer de mauvaises odeurs toutes les 6 heures, lors de la phase d’alimentation du réacteur biologique SBR.

En effet, la colonne de transfert par air-lift brassait les eaux septiques du décanteur primaire, provocant ainsi ce désagrément.

Dans tous les cas, lorsque nous avons rencontré ce phénomène, nous avons pu corriger l’installation et ainsi éliminer ces nuisances.

Nous intervenons ici pour un entretien courant.

L’entretien du compresseur Nitto LA-80B est réalisé avec le changement des pistons et du filtre à air.

Tout est OK !

Toutefois, avec une charge en Floch à 75%, une vidange est à prévoir rapidement.

Pour rappel, cette installation est utilisée en résidence principale par 4 personnes, la dernière vidange ayant eut lieu il y a 3 ans.

  • Mesure du Floch bactérien dans le réacteur SBR d'une micro-station d'épuration Graf Klaro Quick 6 EH
  • Prélèvement instantané en sortie d'une Micro-station d'épuration Graf Klaro Quick 6 EH
  • Micro station Graf Klaro Quick 6 EH, après intervention d'entretien
  • Micro station Graf Klaro Quick 6 EH, avant intervention d'entretien

Micro-station d’épuration Graf Easyone, 2 ans plus tard

Ce matin, direction Rampan ( 50000 ) pour l’entretien courant d’une micro station d’épuration Graf EasyOne 7 EH installée en 2017 par la SARL Fossey Le Blond Tp de Saint-Georges-Montcocq ( 50000 ).

Ce procédé fonctionne selon le principe d’une boue activée, SBR ( sequencing batch reactor ). Autrement dit, un traitement des eaux usées de 6 heures minimum est assuré, soit 4 traitements par jour.

L’ efficacité maîtrisée !

Dans le cas présent, cette micro station d’épuration traite les eaux usées de 2 habitations, soit environ 4 personnes.

Nous mesurons dans un premier temps le Floch bactérien ( culture libre de bactéries aérobies assurant le traitement des eaux usées ) : 60% instantané, une vidange est alors à prévoir sous 6 mois, soit après 6 ans de fonctionnement.

Nous procédons ensuite au nettoyage général et à l’entretien du compresseur à membranes Hiblow HP-100.

Différents tests sont effectués confirmant le bon état et le bon usage de l’installation.

Entretien micro-station SBR boue activée Graf Easyone 7 EH

Les Micro-station à culture fixée sont-elles les plus performantes ?

C’est régulièrement affirmé par certains SPANC

Nous avons accepté de modifier cet article le 27 Juillet 2023, à 20h00, à la demande de Eloy Water, et selon le courrier reçu par e-mail. Ceci afin de lever les malentendus, les incompréhensions et d’exclure toute intention diffamatoire.

On dit souvent, notamment certains SPANC, que les micro-stations d’épuration à culture fixée sont bien plus performantes que les micro-station à boue activée SBR.

Mais qu’en est-il vraiment ? Est-ce un mythe, une légende, un lobbying ?

Car quoi que l’on en dise, il n’existe aucune étude réelle, in-situe, permettant de comparer différents procédés dans des conditions rigoureusement identiques ( charge, usage de l’eau, produits, quantité …).

Nous essayerons d’apporter notre lumière sur cette sombre affaire selon notre expérience du terrain, notamment avec l’entretien d’une micro-station Eloy Oxyfic C-90 5 EH PE.

1.Entretien du compresseur à membranes Secoh El-S-60n :

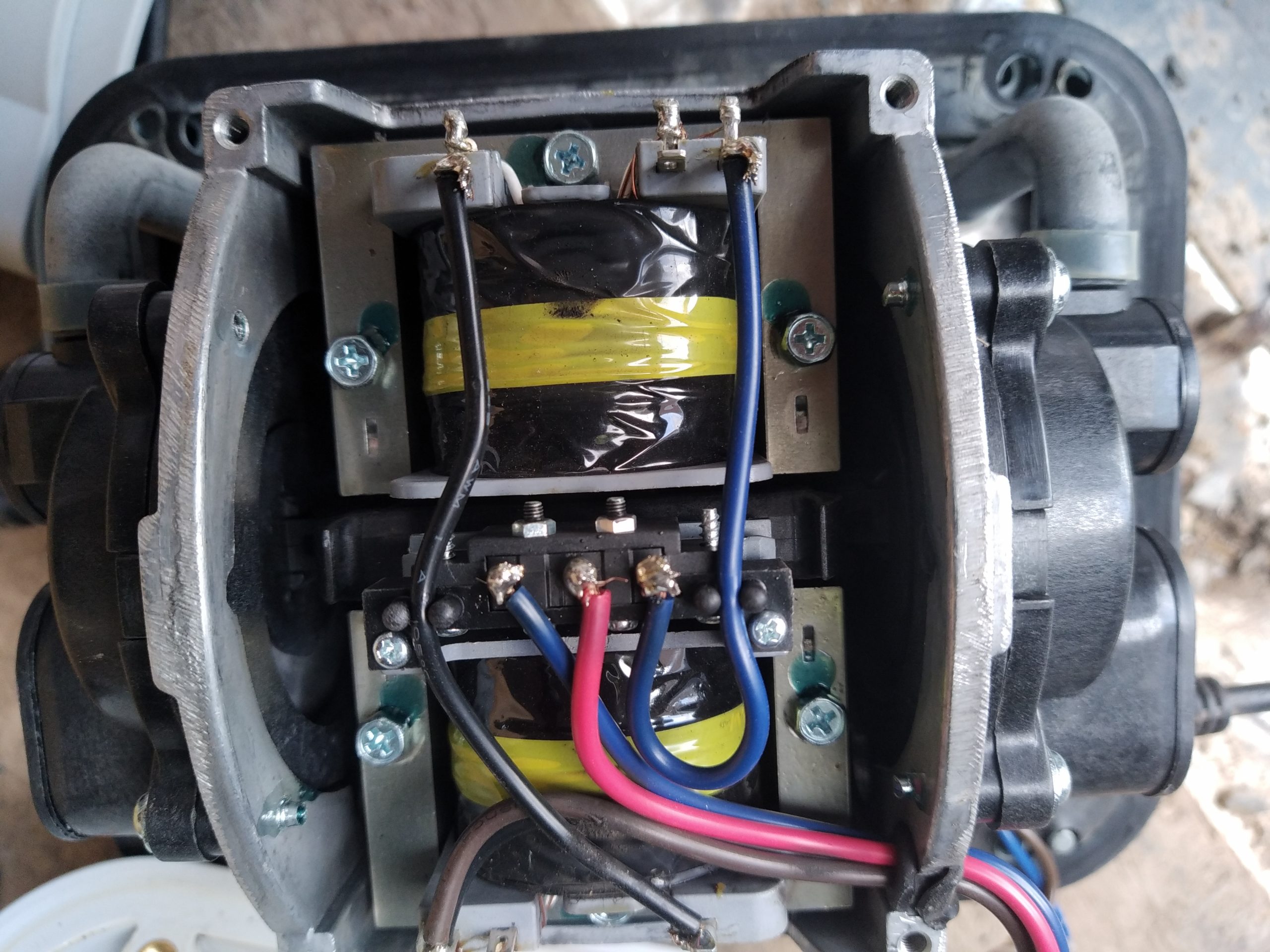

Nous procédons au changement des membranes suite à leur déchirement ( usure normale, tous les 18 à 24 mois). Lors de ce déchirement des membranes en caoutchouc, un micro-contacteur se déclenche, provoquant l’arrêt du compresseur et sa mise en alarme afin d’éviter tout dommage. Lors du remontage, il faut penser à recentrer ce micro-contacteur de sécurité. Dans le cas contraire, le compresseur ne redémarrera pas. On veillera aussi à ce que l’arbre aimant ne frotte pas sur les bobines électriques situées de chaque côté.

Un entretien facile et peu coûteux.

Le compresseur à membranes peut maintenant être réinstallé et rebranché.

Compresseur Secoh EL-S-60n pour micro-station ELOY Oxyfix C-90 5 EH PE

2.Place maintenant à l’entretien dans la partie « cuve » :

Cette micro station est composée d’une cuve avec 3 compartiments :

  • Décanteur primaire (fosse toutes eaux)
  • Réacteur biologique à culture fixée
  • Décanteur terminal
Micro station Eloy Water Oxyfix C-90 5 EH PE

Une mesure de boue est effectuée dans le décanteur primaire à l’aide d’un appareil précis optique et pressométrique ( Mudline TG ). Nous observerons un niveau de boue très haut, dépassant 60 %. Une vidange immédiate doit être réalisée !

L’observation du réacteur biologique permet d’écarter une migration de boue. Nous constatons une aération fines bulles dense et homogène.

Aération dense dans une Micro station Eloy Water Oxyfix C-90 5 EH PE

L’observation du décanteur terminal est normale. La recirculation de boues secondaires, par colonne air-lift, fonctionne parfaitement.

Un prélèvement instantané en sortie est effectué. Le rejet est clair, translucide, sans MES apparente et inodore.

En conclusion :

Cette micro station Eloy Oxyfix C-90 5 EH PE est tout aussi performante que certains modèles à boues activées SBR de type Graf EasyOne. Pour autant, nous ne pouvons pas affirmer qu’elle soit plus efficace.

Toutefois, nous émettons plusieurs doutes, notamment sur l’entretien de cette station ELOY Water :

  • Dans le cas d’une absence de vidange du décanteur primaire, avec migration de boue vers le réacteur, une importante opération de maintenance sera nécessaire avec vidange complète, extraction et lavage du média, lavage de la cuve, remise en eau et remise en service. Cette opération est relativement complexe car elle n’a pas été considérée par Eloy lors de la fabrication. ( coût ~750€).
    Concernant la station à boue activée de type SBR , dans une telle situation, une simple vidange, puis un remplissage en eau clair, permet de remettre en service, rapidement et facilement, l’installation ( coût ~290€).
  • Sur plusieurs installation Eloy Oxyfix C-90 5 EH, nous avons pu constater un défaut de fonctionnement sur la colonne air-lift … la recirculation n’est alors plus efficace, et il est très difficile, voire impossible, d’y remédier … sans refaire une nouvelle colonne air lift mieux conçue.
    Si ce défaut n’est pas corrigé, des boues s’accumulent dans ce décanteur terminal, pouvant ensuite être relarguées vers l’exutoire final, avec risque de colmatage ( tranchée d’infiltration ….).

Nous émettons alors de sérieux doutes quant aux « sur-performances » de ces micro-stations à cultures fixées. Chacun reste libre de juger et de se faire sa propre opinion. Dans tous les cas, ces procédés épuratoire restent égaux au regard de l’obtention de l’agrément ministériel.

En Assainissement Non Collectif, il n’existe pas de meilleure solution, encore moins de solutions miracles. Toutes ont des avantages et malheureusement des inconvénients.

Entretien Micro station Oxystep 8 EH

Procédé épuratoire Klaro

Cette micro station d’épuration des eaux usées domestiques est fabriquée par Bonna Sabla, selon le procédé développé par Klaro : Boues activées SBR.

Micro station Oxystep 8 EH de Bonna sabla ( Procédé SBR Klaro )

Nous intervenons à La Chapelle en Juger ( 50570 ), dans la Manche, pour son entretien courant, tous les 2 ans.

  • Mesure de boue du décanteur primaire : 28%, vidange à prévoir rapidement
  • Mesure de Floch du réacteur SBR : 10% (sous charge)
  • Prélèvement instantané en sortie : Clair, translucide, inodore, sans MES apparente
  • Test de fonctionnement des électrovannes
  • Test de fonctionnement des 3 colonnes air-lift
  • Vérification de l’homogénéité de l’aération
  • Vérification de la pression du compresseur Nitto LA-80 B ( > 500 mbar )
  • Recirculation forcée
  • Lavage

Tout est OK, nous repasserons dans 2 ans, la vidange du décanteur primaire aura été faite entre temps.

Prélèvement instantané et mesure du Floch
Mesure de boue dans le décanteur primaire avec appareil optique et pressomètrique précis MUDLINE TG
