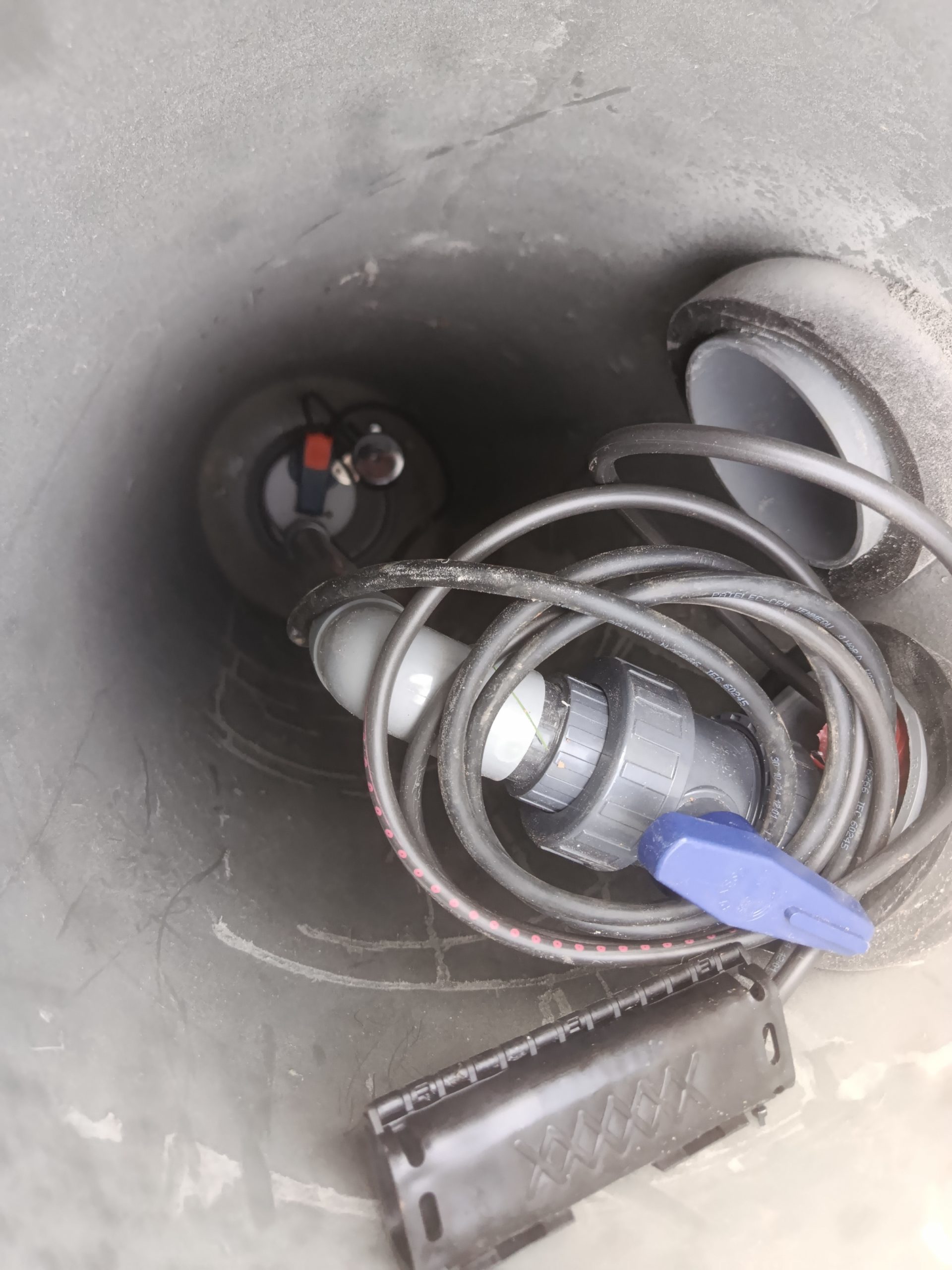

Comment fabriquer un poste de refoulement eaux claires

Simple, robuste, mais des plus efficaces !

La conception d’un poste de relevage et/ou de refoulement pour eaux claires, ou très faiblement chargées, reste simple. Pour autant il convient de suivre quelques règles essentielles.

Nous détaillerons dans cet article tout notre savoir faire et toutes nos astuces de spécialiste.

  • Le type d’effluents : cet article n’est destiné qu’au relevage et au refoulement d’eaux claires, d’eaux pré-traitées très faiblement chargées ( eaux de pluie, sortie de fosse toutes eaux, sortie de micro-station, sortie de filtre compact … )
  • La cuverie : nous la fabriquerons sur-mesures, à l’aide d’un tuyau PVC renforcé CR8 de diamètre 400 mm, recoupé à la hauteur exacte du besoin ( pas besoin de rehausse au prix exorbitant ). L’orifice en fond sera fermé à l’aide du bouchon femelle D400, collé à l’aide de la colle d’étanchéité Bernerfix ou Griffon Polymax. Le temps de prise de la colle sera assuré par la mise en place de 4 vis inox de longueur 12 mm ( non traversante ).
  • Couvercle : un couvercle D400 hydraulique + anneau béton sont posés en surface.
  • Le choix de la pompe : Le choix de la pompe s’effectue selon la hauteur manométrique totale et selon le diamètre de la cuve du poste de relevage. Dans notre cas, avec une cuve de diamètre 400 mm, nous retenons la pompe Pedrollo TOP1 GM, à flotteur magnétique vertical, évitant les problèmes de blocage de flotteur.
  • Les accessoires indispensables : la colonne de pompage est réalisée en PVC pression de diamètre 40 mm avec clapet anti-retour efficace, vanne union 3 points, coude 90° … L’étanchéité passe paroi est effectuée avec 2 joints Forsheda 110 mm, et avec des réductions 110/100 mm.

Le tout, en image :

  • Montage du bouchon collé à la colle Bernerfix
  • Préparation du couvercle fonte D400
  • Le choix de la pompe : Pedrollo Top 1 GM
  • Les accessoires nécessaires
  • Montage de la pompe Pedrollo Top 1 GM
  • Le clapet anti-retour
  • La vanne union 3 points
  • Les accessoires
  • Montage de la cuverie
  • Les joints Forsheda D110
  • Joints Forsheda D110
  • Montage de la cuverie
  • Montage de la cuverie
  • Les joints Forsheda D110
  • Les joints Forsheda D110

« La conception, l’installation et l’entretien d’Assainissement : Notre savoir faire, tout simplement ! »

Ludovic AGNES, SARL AQUAsoluces

Les qualités minimales d’un bon poste de relevage

Tous les fabricants ont le droit de faire encore mieux !

L’une des erreurs les plus courantes consiste à uniquement s’intéresser à la qualité et aux performances de la pompe.

Certes, ces données sont importantes et essentielles. En effet, le choix de la pompe doit se faire selon la qualité des effluents relevés et/ou refoulés. Ainsi, on n’utilisera pas le même type de pompe pour des eaux pluviales, des eaux pré-traitées et des eaux brutes chargées. Mais ce choix doit aussi se faire selon la hauteur manométrique totale ( HMT ) de la relève qui détermine la puissance de la pompe.

Dans tous les cas, des équipements et accessoires sont indispensables : raccord union 3 points, vanne, clapet anti-retour …

Pour autant, intéressons-nous aussi à la cuverie ! Celle-ci doit être parfaitement adaptée au projet avec un volume tampon défini selon l’usage : ni trop petit, ni trop grand.

Le diamètre de la cuve doit être suffisant pour autoriser l’action du flotteur de la pompe, selon le marnage, sans qu’il ne se coince sur les parois. Ce dysfonctionnement, pourtant cas d’école, est récurrent chez de nombreux fabricants, avec une cuverie trop petite ou de forme non adaptée. Ce diamètre minimal doit aussi permettre d’effectuer aisément les opérations de maintenance.

La colonne de pompage doit être facilement accessible pour permettre une extraction facile de la pompe. Nous considérons que celle-ci doit se situer à une profondeur maximale de 50 cm, correspondant approximativement à une longueur d’avant bras.

Dans certains cas, pour des postes profonds, la pompe sera montée sur pieds d’assise avec une extraction par câble ou chaîne inox.

L’épaisseur de la paroi de la cuve n’est pas à négliger. Elle garantie l’étanchéité et la solidité structurelle, sans déformation, en tout contexte, selon les conditions de pose du fabricant ( absence ou présence de nappe phréatique, sol rocheux ou argileux, hydromorphe, pose hors sol, pose enterrée … ).

La forme extérieure de la cuve doit aussi être étudiée pour garantir la stabilité en toutes conditions.

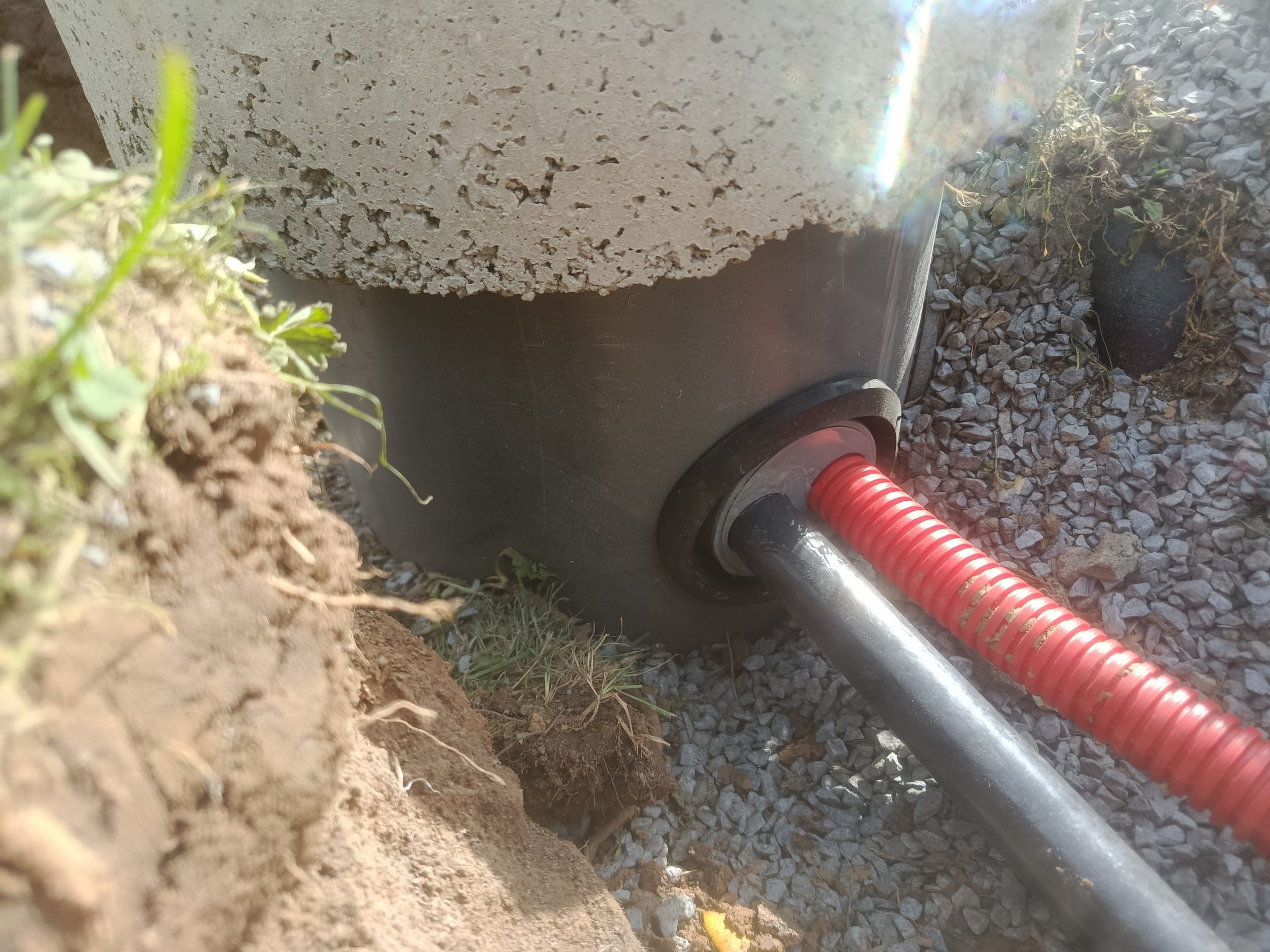

La qualité des joints d’entrée et de sortie sont à considérer dans le choix d’un poste de relevage. Ces joints garantissent l’absence de fuite vers l’extérieur et évitent ainsi les pollutions. Mais ces joints évitent aussi l’intrusion d’eau extérieure parasitaire dans le poste de relevage, et toutes les surcharges et défaillances que cela pourrait occasionner.

Le couvercle en surface doit être suffisamment résistant pour assurer une parfaite sécurité.

C’est en considérant tous ces éléments que nous avons conçu notre propre poste de relevage pour eaux claires et eaux pré-traitées ( très peu chargées ), en PVC renforcé CR8 D400 + couvercle fonte, équipé d’ une pompe Pedrollo Top 3 GM Vortex.

  • AQUAsoluces : poste de relevage / refoulement
    AQUAsoluces : poste de relevage / refoulement
  • Poste de relevage / refoulement
  • Poste de relevage / refoulement sur mesure : AQUAsoluces AQ-R1
    Poste de relevage / refoulement sur mesure : AQUAsoluces AQ-R1

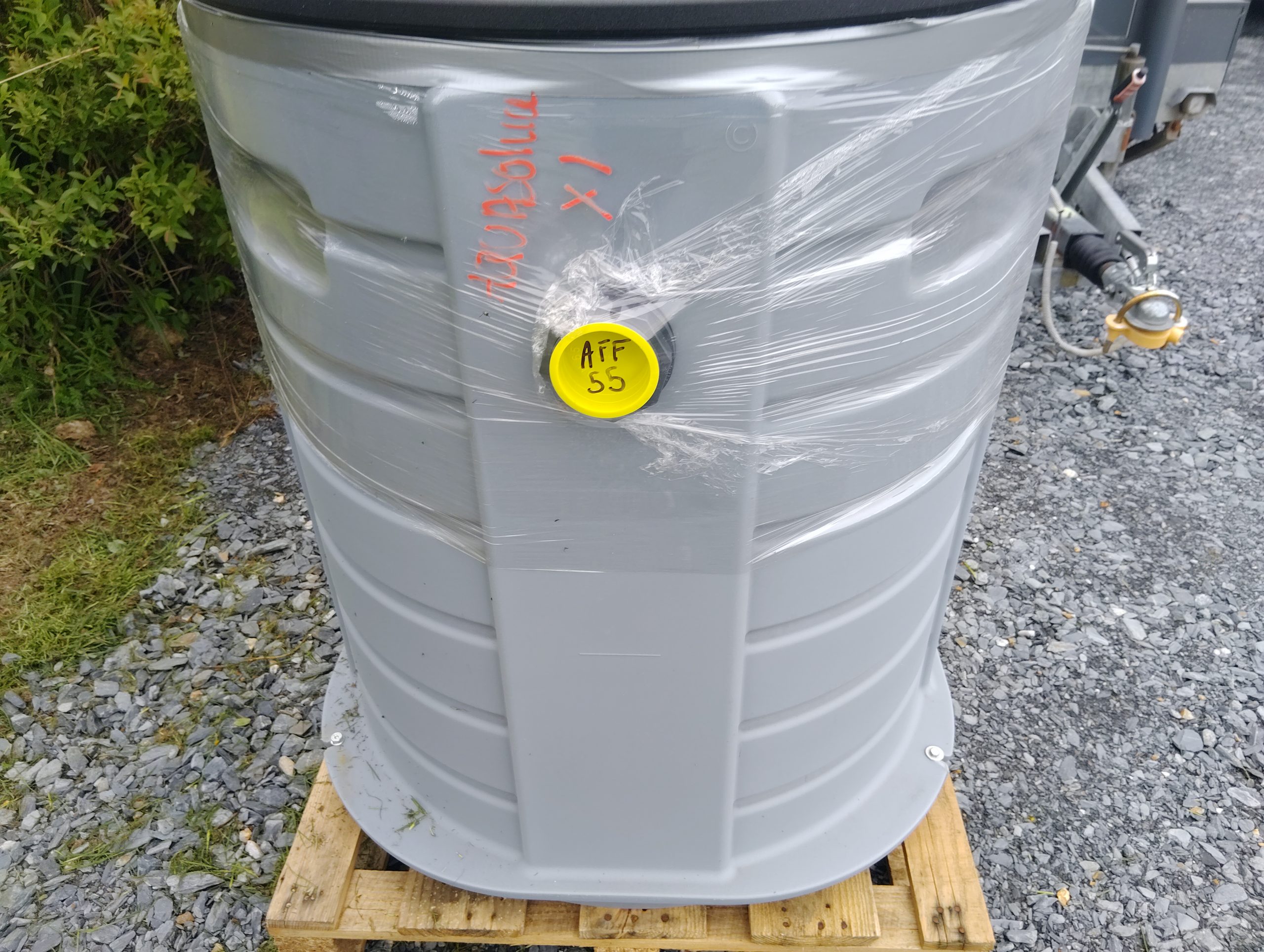

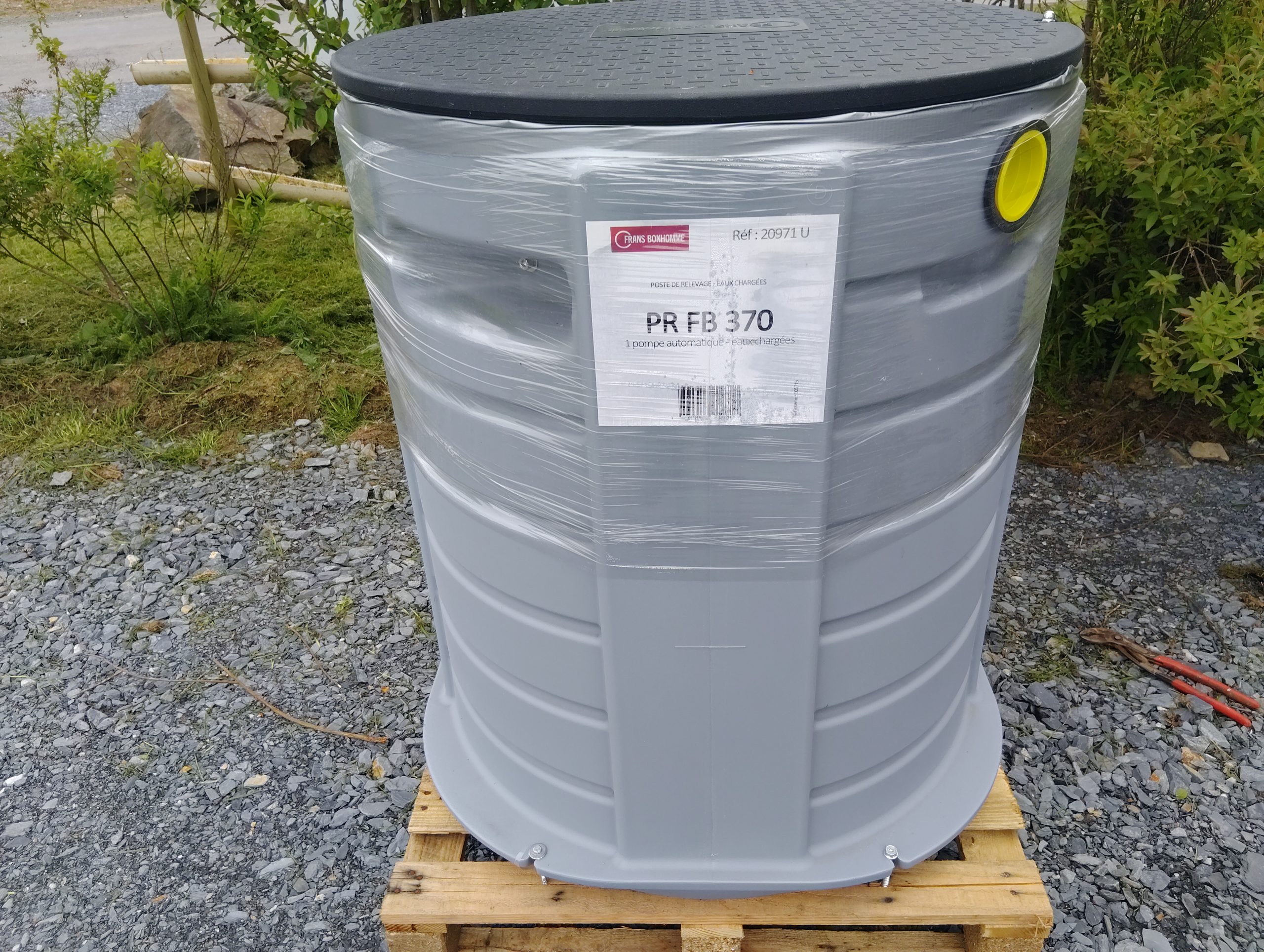

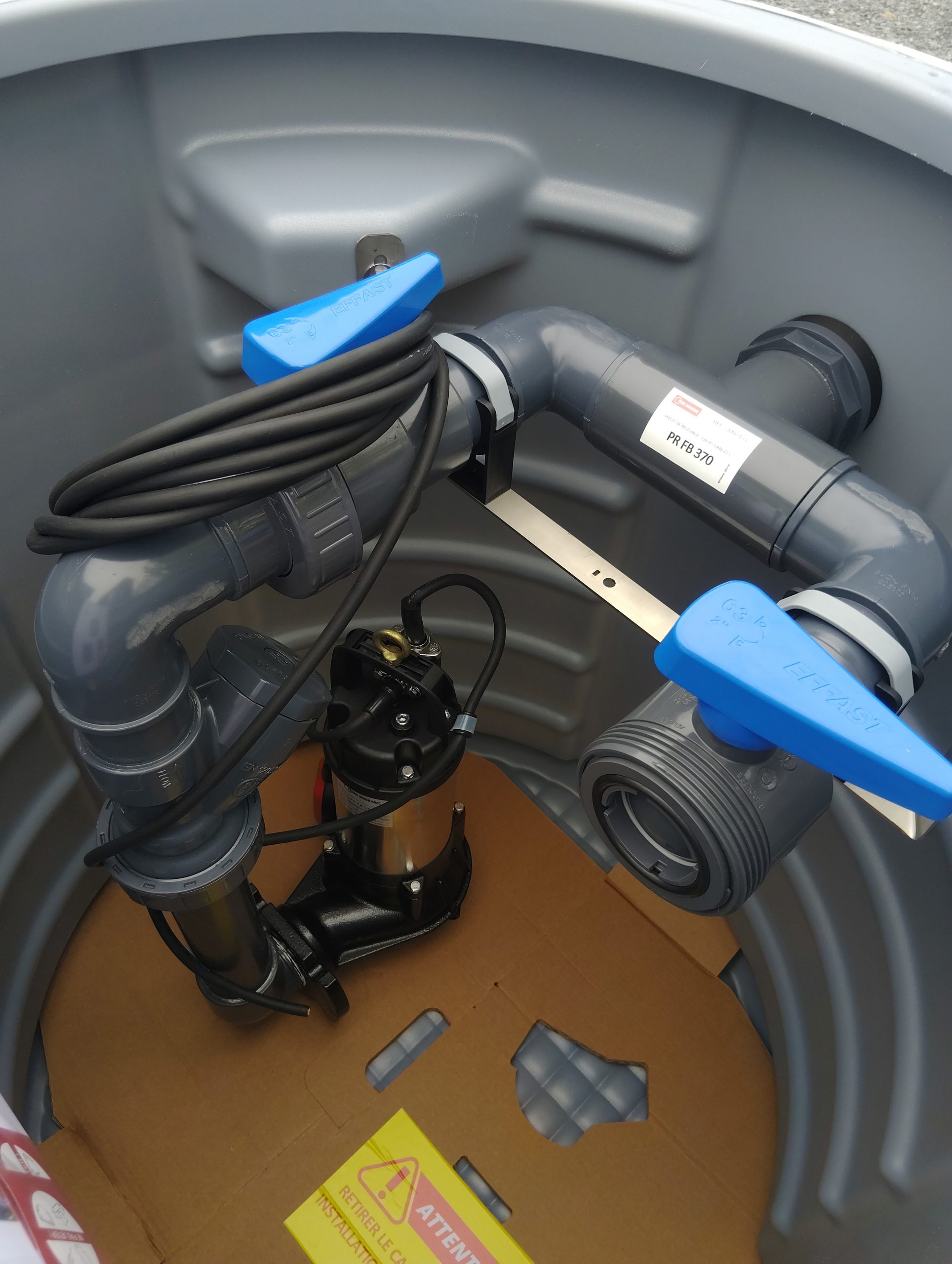

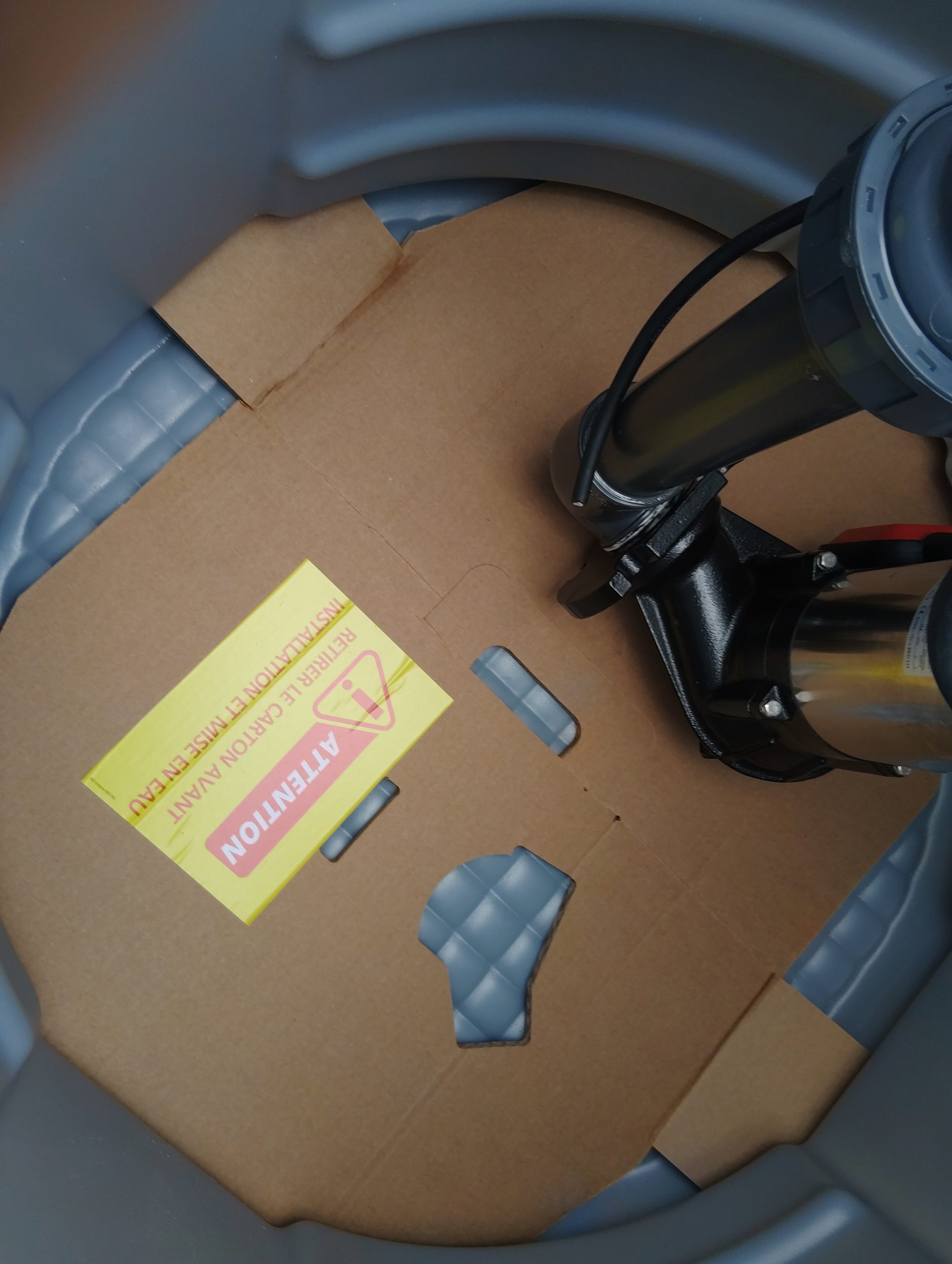

Selon ces recommandations, notre partenaire Frans Bonhomme propose aussi son propre poste de relevage / refoulement pour eaux chargées, PR FB 370, relativement bien conçu :

  • Grand diamètre de 80 cm ( évite les blocages de flotteur )
  • Grand volume tampon ( sécurité en cas de panne de courant et évite les petits démarrages de pompe nocifs )

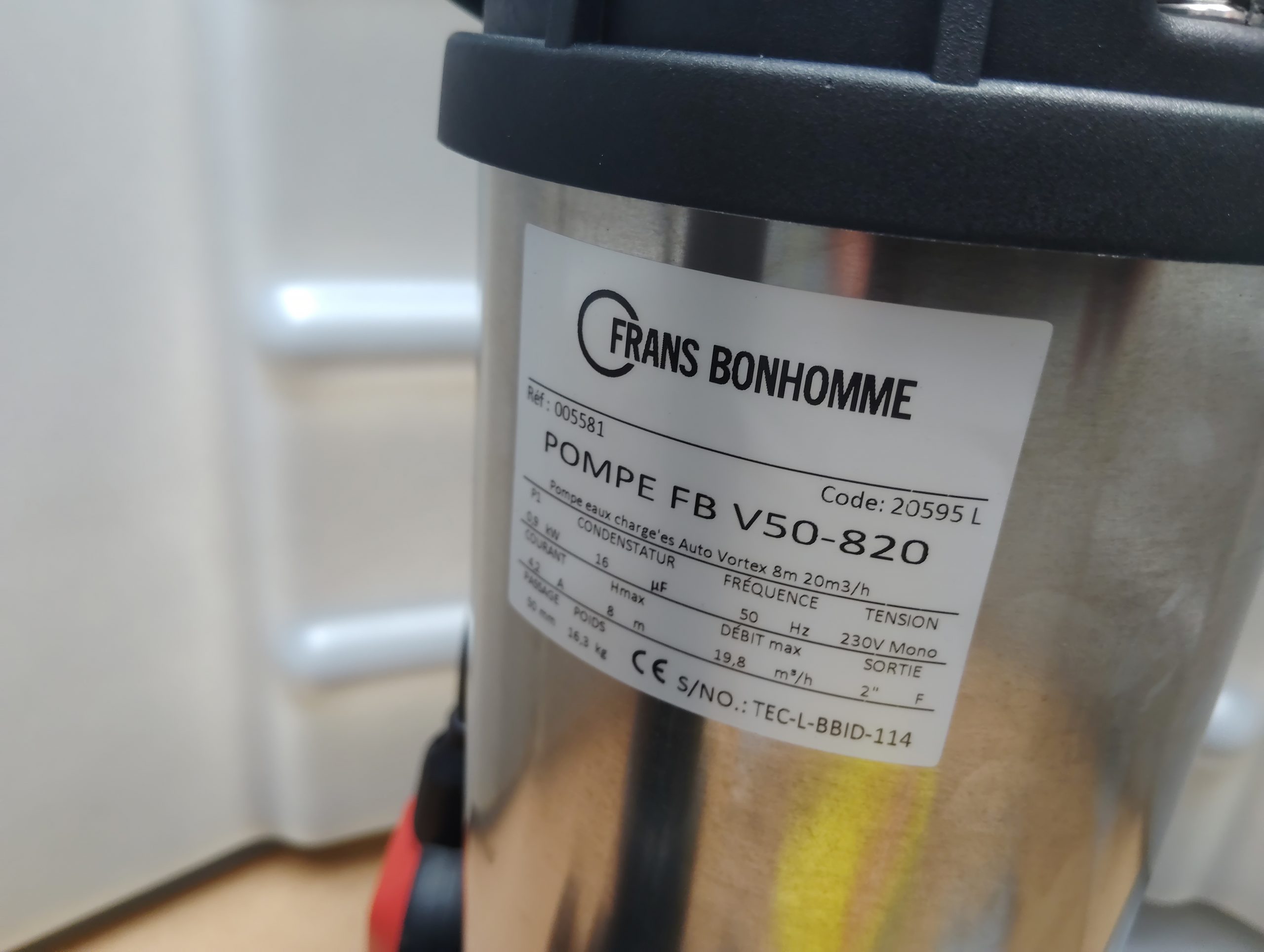

  • Fourni avec une pompe vortex de passage libre 50 mm pour eaux usées brutes domestiques chargées ( eaux vannes + eaux grises ) ( 20 m3/h 8 m )
  • Cuverie en PE renforcé ( épaisseur 7 mm )

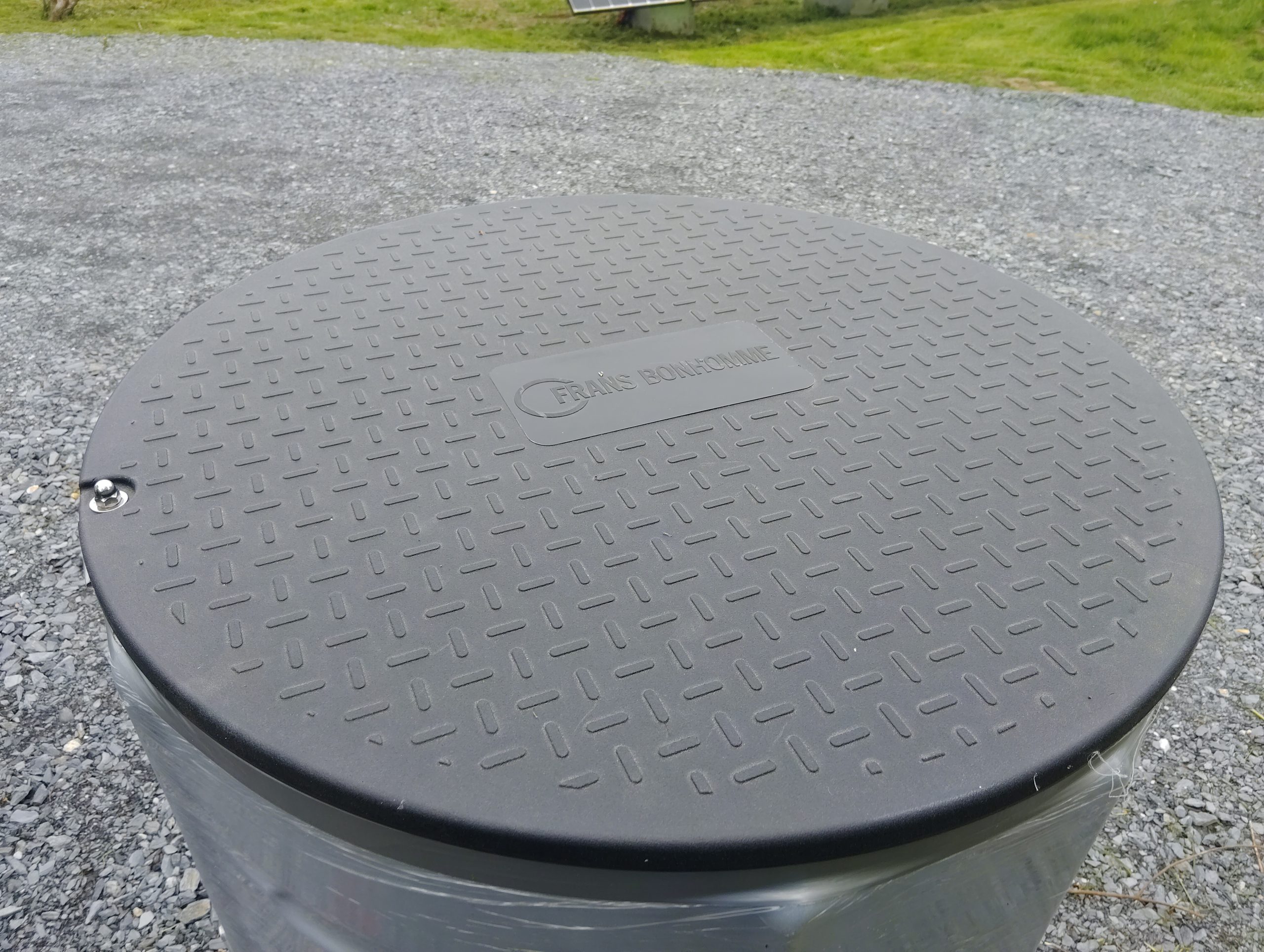

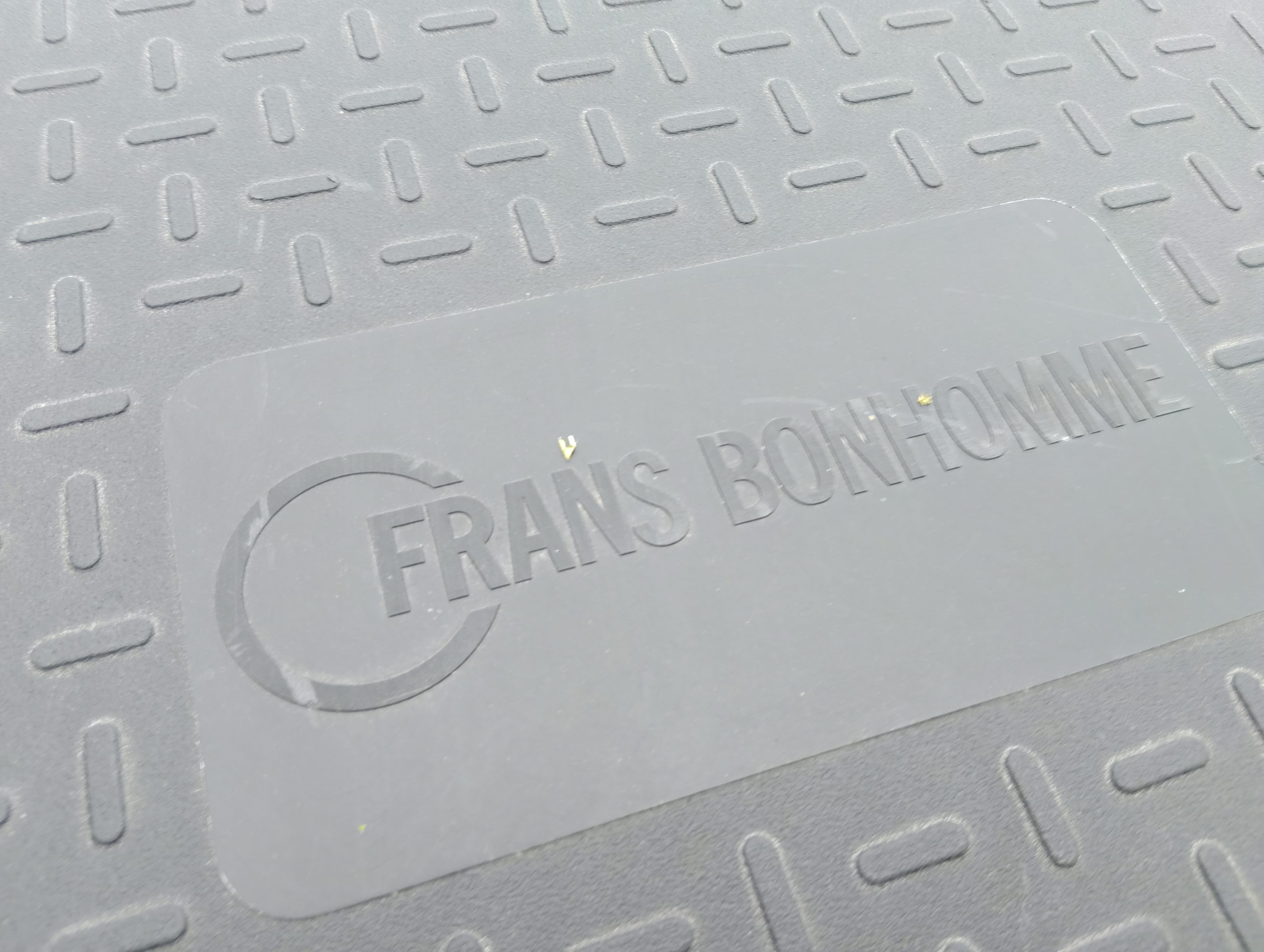

  • Couvercle renforcé et verrouillé par écrou

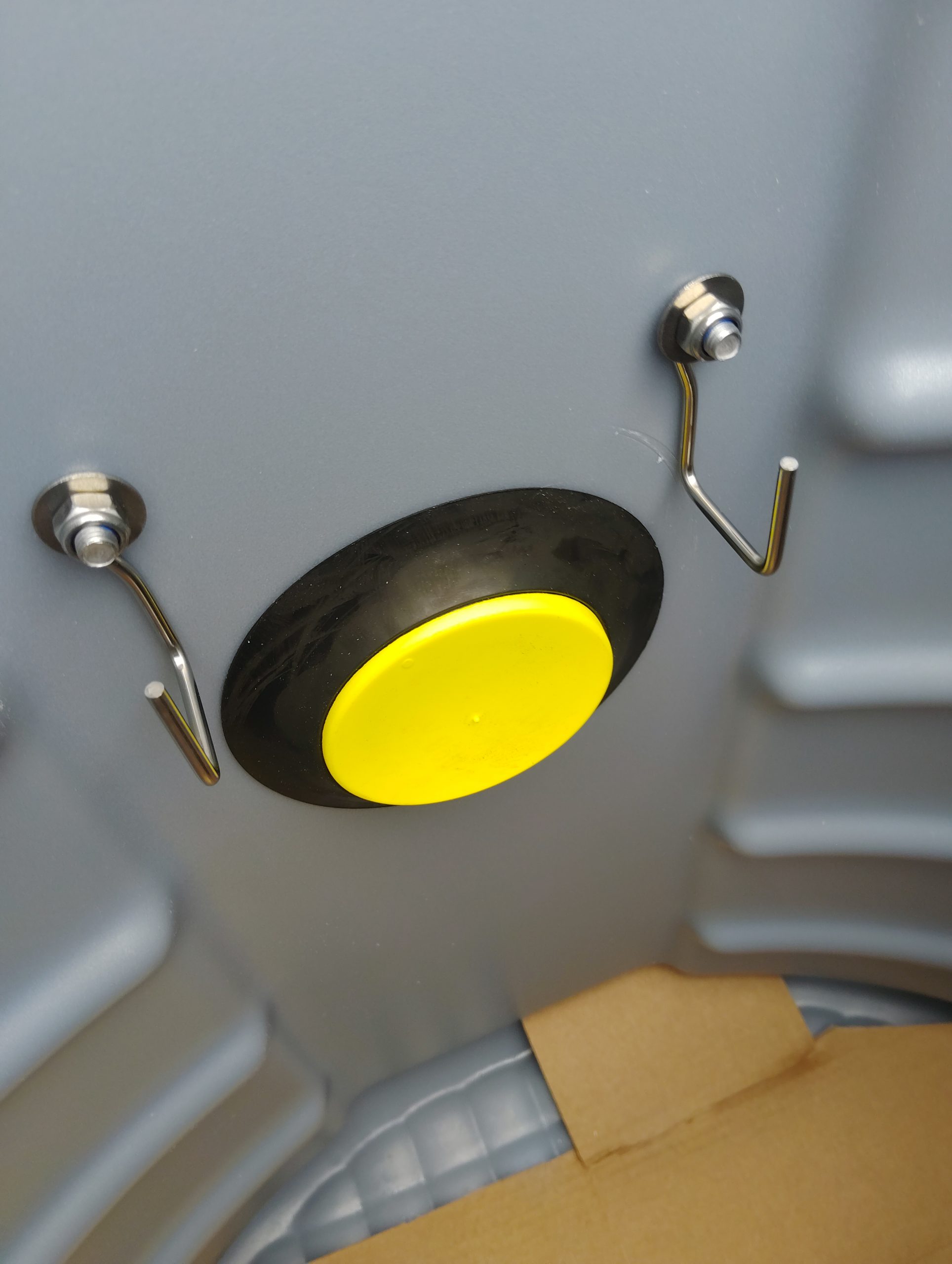

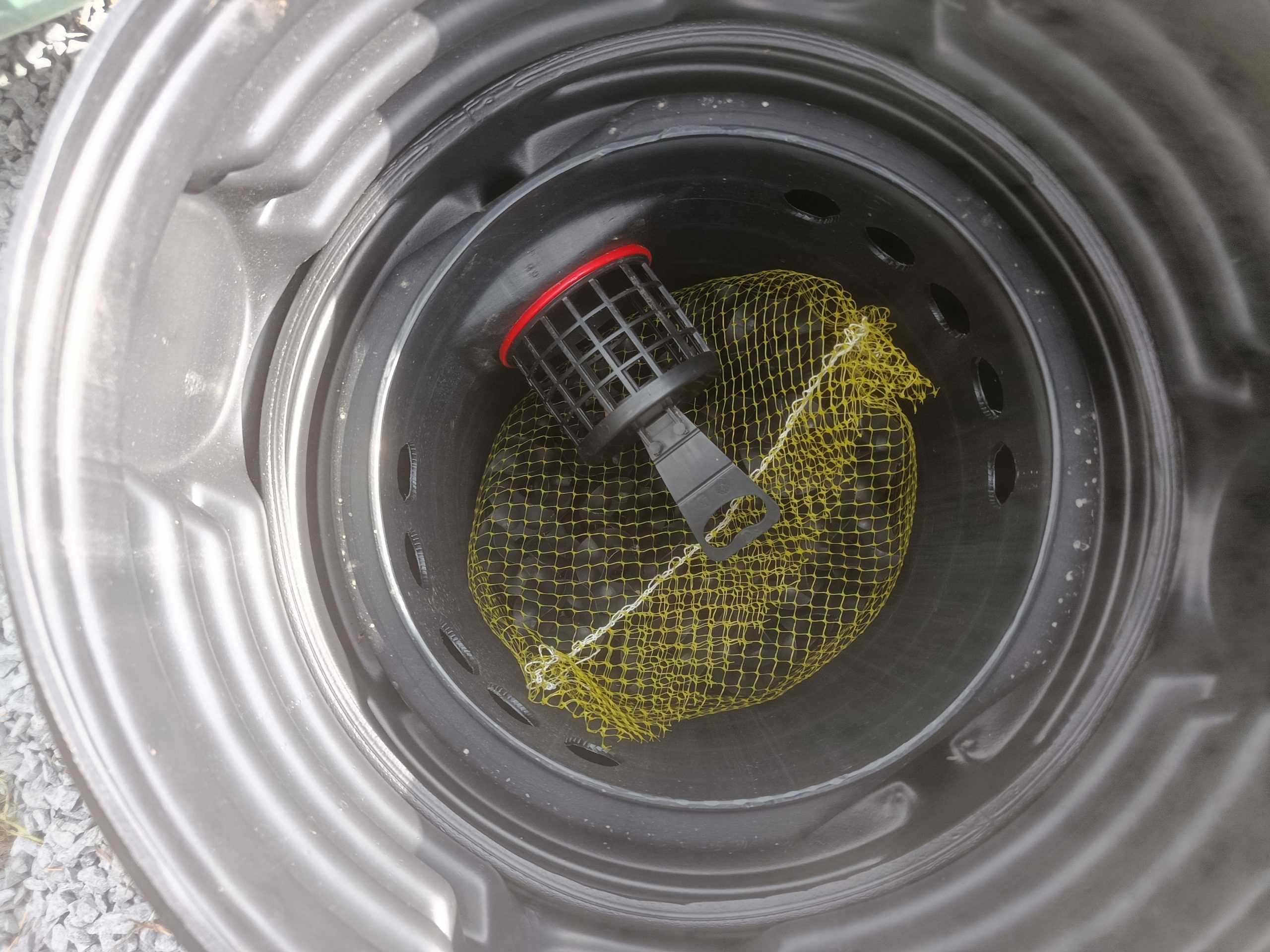

  • Fixations prêtes pour recevoir un panier dégrilleur ( en option )
  • Évolutif, prêt pour recevoir une seconde pompe
Notice
  • Un poste de relevage et de refoulement bien conçu
  • Un poste de relevage et de refoulement bien conçu
  • Un poste de relevage et de refoulement bien conçu
  • Un poste de relevage et de refoulement bien conçu
  • Un poste de relevage et de refoulement bien conçu
  • Un poste de relevage et de refoulement bien conçu
  • Un poste de relevage et de refoulement bien conçu

« Ce n’est qu’une liste de qualités minimales à respecter. Evidemment, tous les fabricants ont le droit d’être créatifs, ingénieux et de faire encore mieux ! L’ ANC est en constante évolution ! »

Ludovic AGNES, SARL AQUAsoluces

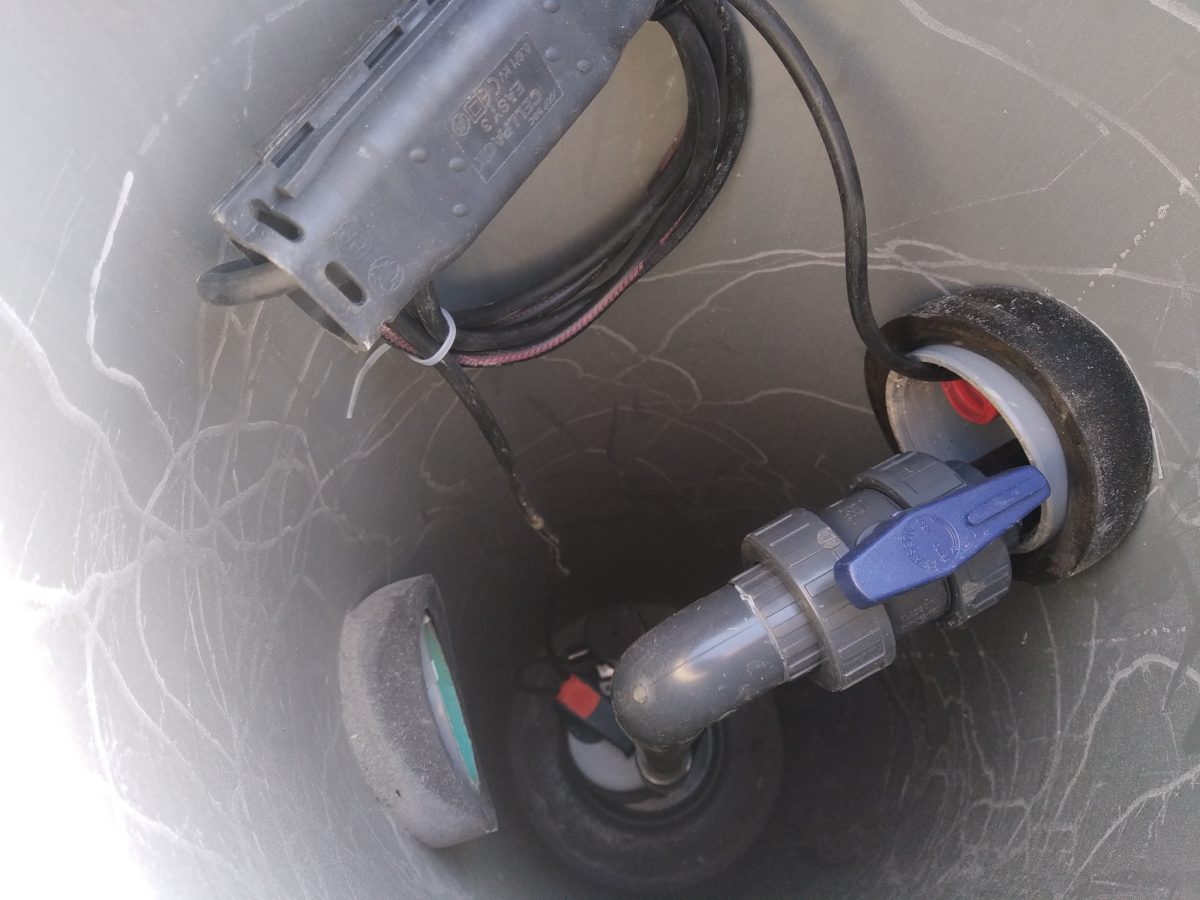

Poste de relevage sur-mesures

Fini les rehausses hors de prix !

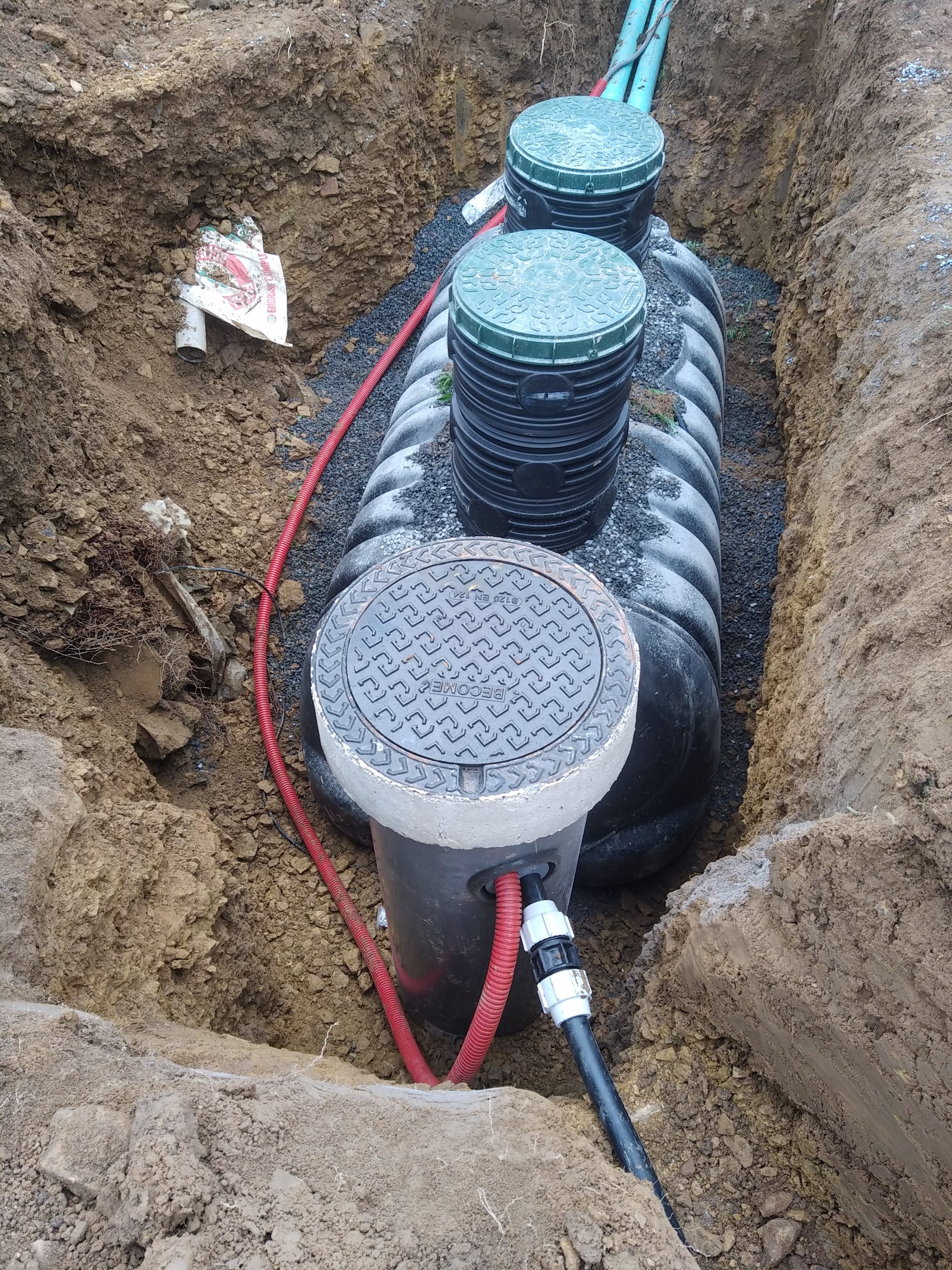

Ce poste de relevage et de refoulement pour eaux pré-traitées, installé en sortie de fosse toutes eaux, est conçu sur mesure, fabriqué en PVC renforcé CR8 D400 mm, équipé d’une pompe Pedrollo Top 3 GM Vortex et d’un couvercle en fonte.

La hauteur maximale de ce poste de relevage est de 3 mètres, parfaitement ajustable au niveau du terrain par simple découpage.

Fini les rehausses hors de prix !

Poste de relevage et de refoulement fabriqué sur-mesures

« Notre métier ? L’ Assainissement !

Bureau d’études, Installation & Entretien »

Ludovic AGNES, SARL AQUAsoluces

Fabrication d’un poste de relevage sur-mesure

Spécialiste, ça ne s’improvise pas !

Il existe de nombreux modèles de postes de relevage et de refoulement sur le marché, de différentes tailles, équipées de différents modèles de pompes.

Dans ce vaste choix, certains installateurs, et nous même d’ailleurs, préférons une conception et une fabrication sur mesures, par nos soins, que nous jugeons plus adaptée à nos besoins.

Toutefois, cette conception ne s’improvise pas et demande un minimum de réflexion et de savoir faire ! Certaines entreprises se lancent alors dans cette aventure sans avoir les compétences requises et sans maitrise des techniques employées.

En effet, lors d’une récente intervention à Hébécrevon ( 50180 ), pour le dépannage d’un poste de relevage pour eaux pré-traitées, installé en sortie de fosse toutes eaux, la pompe Jetly DR Steel ne fonctionnant plus, nous découvrons une installation des plus surprenantes …

Dans un premier temps, l’aspect extérieur attire notre attention avec l’utilisation d’un hydrotube de diamètre 500 mm dont la fermeture en surface est assurée par une plaque béton simplement posée. La sécurité et l’esthétisme laissent à désirer …

  • Pompe de relevage DR Steel dans un poste mal conçu
  • Pompe de relevage DR Steel dans un poste mal conçu
  • Pompe de relevage DR Steel dans un poste mal conçu

Les rois du bricolage :

L’artisan, ayant réalisé ce chantier, il y a bientôt 15 ans, s’est sans doute senti capable d’assumer la création d’un poste de relevage efficace. Toutefois, il aura négligé les opérations de maintenance. Ainsi, le montage de la colonne de pompage est effectué en PE et le coude raccord PE pression est placé à l’intérieur même de la paroi du poste de relevage, empêchant toute extraction aisée de la pompe. De plus, aucun clapet anti retour n’a été installé sur cette colonne de pompage. Dans ces conditions, avec une forte sollicitation, nous restons surpris que la pompe Jetly DR Steel ai survécu autant d’années, témoignage de sa qualité !

Pour effectuer cette réparation et le changement de pompe, que nous remplacerons par une pompe Pedrollo Top 3 GM Vortex, il nous faudra découper et supprimer la colonne de pompage existante pour une réfection en PVC pression de diamètre 40 mm, avec clapet anti-retour et surtout vanne union 3 points permettant un démontage et une extraction rapide de la pompe.

Après 45 minutes de travail et une recirculation des boues, accumulées dans le fond du poste , vers la fosse toutes eaux dernièrement vidangée, tout rentre en ordre et l’installation est de nouveau opérationnelle.

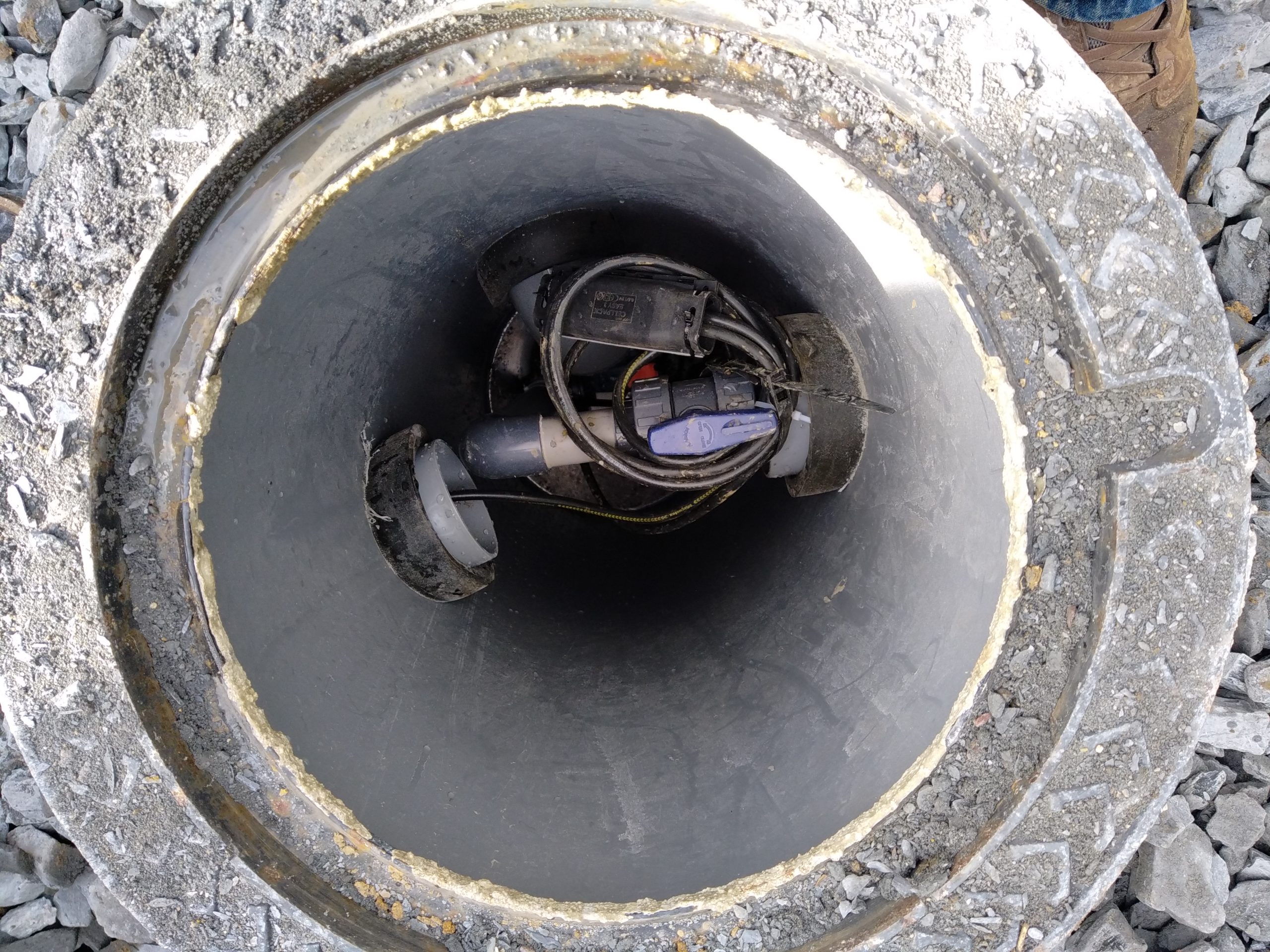

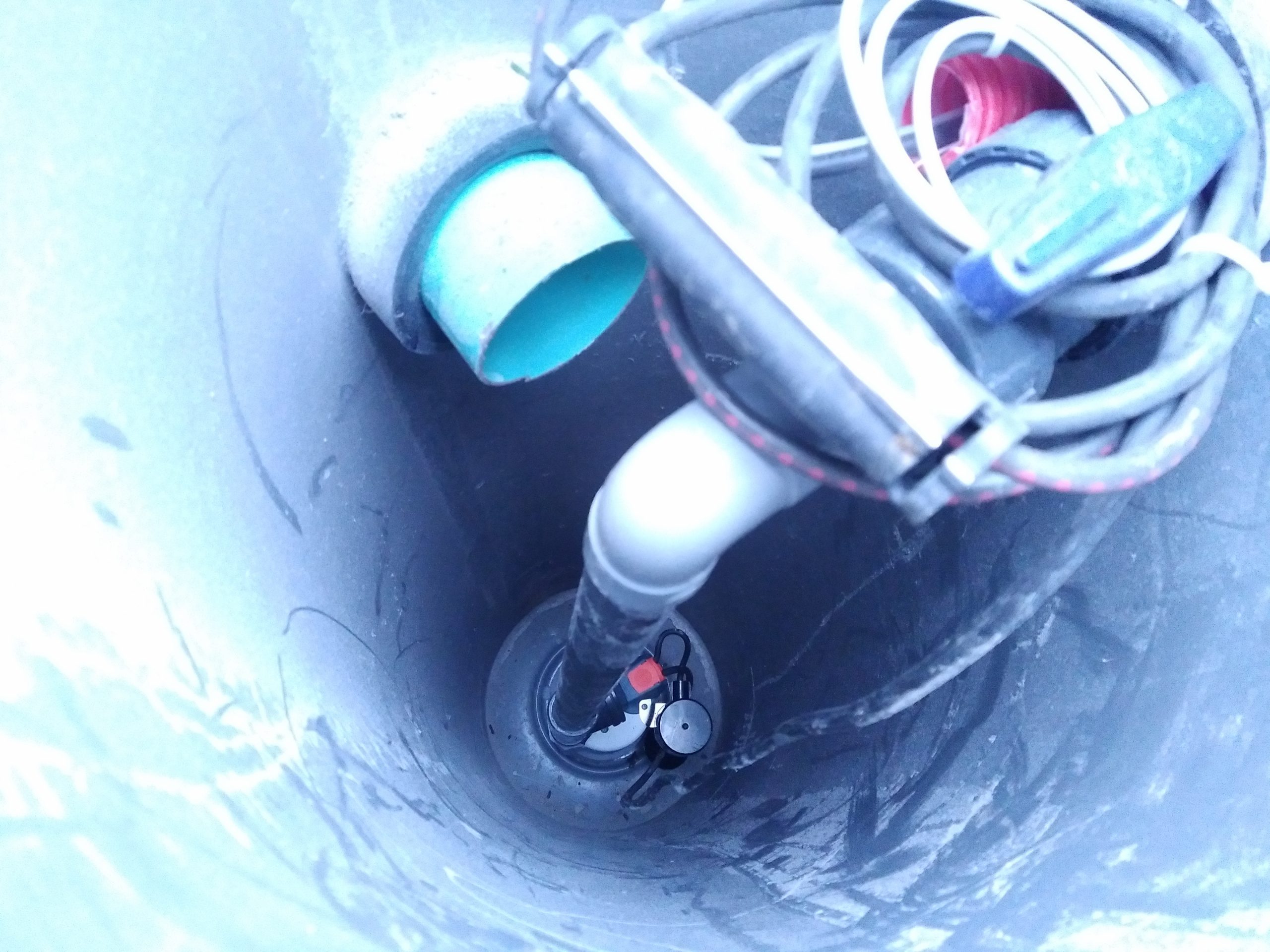

Un exemple d’un poste de relevage conçu par nos soins, sur mesures, en PVC renforcé CR8 avec couvercle en fonte en surface et entretien facilité :

  • Poste de relevage / refoulement sur mesure : AQUAsoluces AQ-R1
    Poste de relevage / refoulement sur mesure : AQUAsoluces AQ-R1
  • Poste de relevage / refoulement
  • Poste de relevage / refoulement

Le réel intérêt de ce poste de relevage conçu sur mesure, d’une hauteur maximale de 3 mètres, reste une parfaite adaptation au niveau du sol fini, dans tous les cas de figure, par simple recoupage. Il est donc parfaitement adapté aux filtres compacts, aux micro-stations, aux fosse toutes eaux … Fini les rehausses hors de prix !

« En constante formation, toujours à la recherche d’apprentissages, notre expérience du terrain, de plus de 13 ans, nous a permis de retenir les meilleures techniques et de tirer profit de nos erreurs et de celles de nos concurrents. »

Ludovic AGNES, SARL AQUAsoluces

Poste de refoulement compact et sur-mesures

Fouille réalisable à la pelle à main

Notre partenaire SARL Erick HAMOND, de La Meauffe ( 50880 ), nous a engagé pour le raccordement assez complexe d’une habitation à un réseau public d’ Assainissement Collectif ( tout à l’égout ).

En effet, aucun accès d’engin n’est possible pour réaliser la collecte des eaux usées issues de la cuisine, située en arrière de la maison, et de la machine à laver le linge, située en arrière du garage ( 2 sorties distinctes et opposées ). Le passage disponible, relativement étroit, permet tout juste l’ accès piéton et d’une brouette.

Accès au chantier très étroit
Accès au chantier très étroit

De plus, le regard de branchement au réseau public ( tabouret ) étant situé plus haut, la mise en place d’un poste de refoulement s’impose pour l’acheminement des ces eaux usées.

Nous concevons alors un poste de refoulement compact, dont la cuve est réalisée en PVC renforcé CR8, avec couvercle en fonte en surface.

  • Poste de refoulement compact pour eaux usées domestiques
    Poste de refoulement compact pour eaux usées domestiques
  • Poste de refoulement compact pour eaux usées domestiques
  • Poste de refoulement compact pour eaux usées domestiques

Ce poste est équipé d’un clapet anti-retour et d’une pompe Pedrollo ZXm 2/40-GM à flotteur magnétique vertical et offrant un passage libre de 40 mm.

Ainsi, avec une profondeur de fond de fouille réduite, le chantier pourra être réalisé à la pelle à main.

Poste de refoulement compact pour eaux usées domestiques

Postes de relevage Technirel SANIDRAIN

Disponible chez AQUAsoluces !

Lorsqu’il est nécessaire, le choix du poste de relevage et de sa pompe est très important.

En effet, plusieurs paramètres sont à prendre en compte :

  • HMT ( Hauteur Manométrique Totale, fonction de la hauteur de relèvement, la longueur et du diamètre de la conduite de refoulement )
  • Le type d’effluent
  • Le volume de bâchée désiré
  • Le volume de réserve tampon ( en cas de panne de courant )

Les postes de relevage Technirel SANIDRAIN sont particulièrement bien adaptés pour l’assainissement non collectif des eaux usées domestiques.

Ils peuvent être placés en sortie de fosse toutes eaux, en sortie de micro-station d’épuration ou en sortie de filtre compact.

Leur conception facilite l’entretien et les opérations de maintenance.

Les modèles sont déclinés en différentes hauteurs, allant de 0.80 m à 2.40 m. Il sont équipés d’une pompe en fonction de la hauteur de relève souhaitée ( de 5 mètres à plus de 10 mètres ).
