Micro station pour Restaurant d’un Zoo
En panne : AQUAsoluces, Toujours la solution !
Nous avons été appelé pour le dépannage en urgence d’une micro station d’épuration pour le restaurant d’un Zoo situé à Jurques (14260 ).
Cette installation date de 2015, selon une prescription AQUAsoluces, réalisée par la SARL FOSSEY LE BLOND TP de Saint-Georges-Montcocq ( 50000 ) .
La micro station est une Graf Klaro 65 EH, avec poste de relevage / refoulement Bi-pompes pour évacuation des eaux traitées vers un étang aux flamants roses …
Depuis 2015, les flamants roses n’ont pas changé de couleur.
Mais aujourd’hui, une rupture de la colonne air-lift n°1 empêchait le transfert des eaux pré-traitées vers le réacteur biologique SBR. De plus, la casse de palettes en carbone avait mis le compresseur en sécurité.
Nous trouvons rapidement une solution de dépannage, avec la création sur site d’une colonne air-lift provisoire :
Nous intervenons alors rapidement, en pleine saison touristique :
- Changement des palettes carbone, nettoyage du compresseur, changement des filtres
- Création d’une colonne air-lift provisoire, en attendant de réparer conformément à l’origine. En effet cette réparation sera effectuée plus tard, en fin de saison, car elle nécessite une vidange complète de la cuve, soit 16 000 Litres !
- Nettoyage général, test, hydro-curage du réseau de collecte des eaux usées

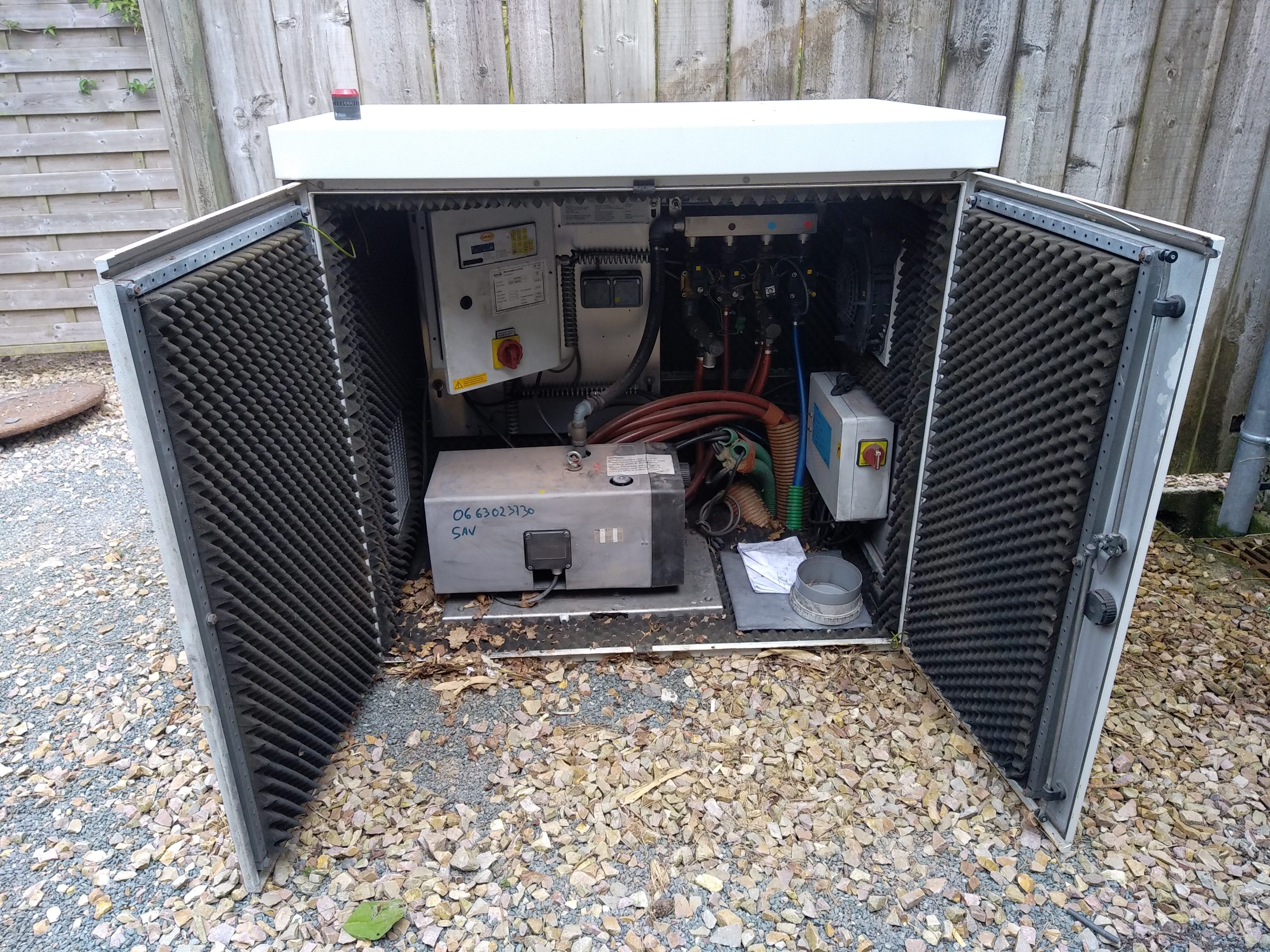

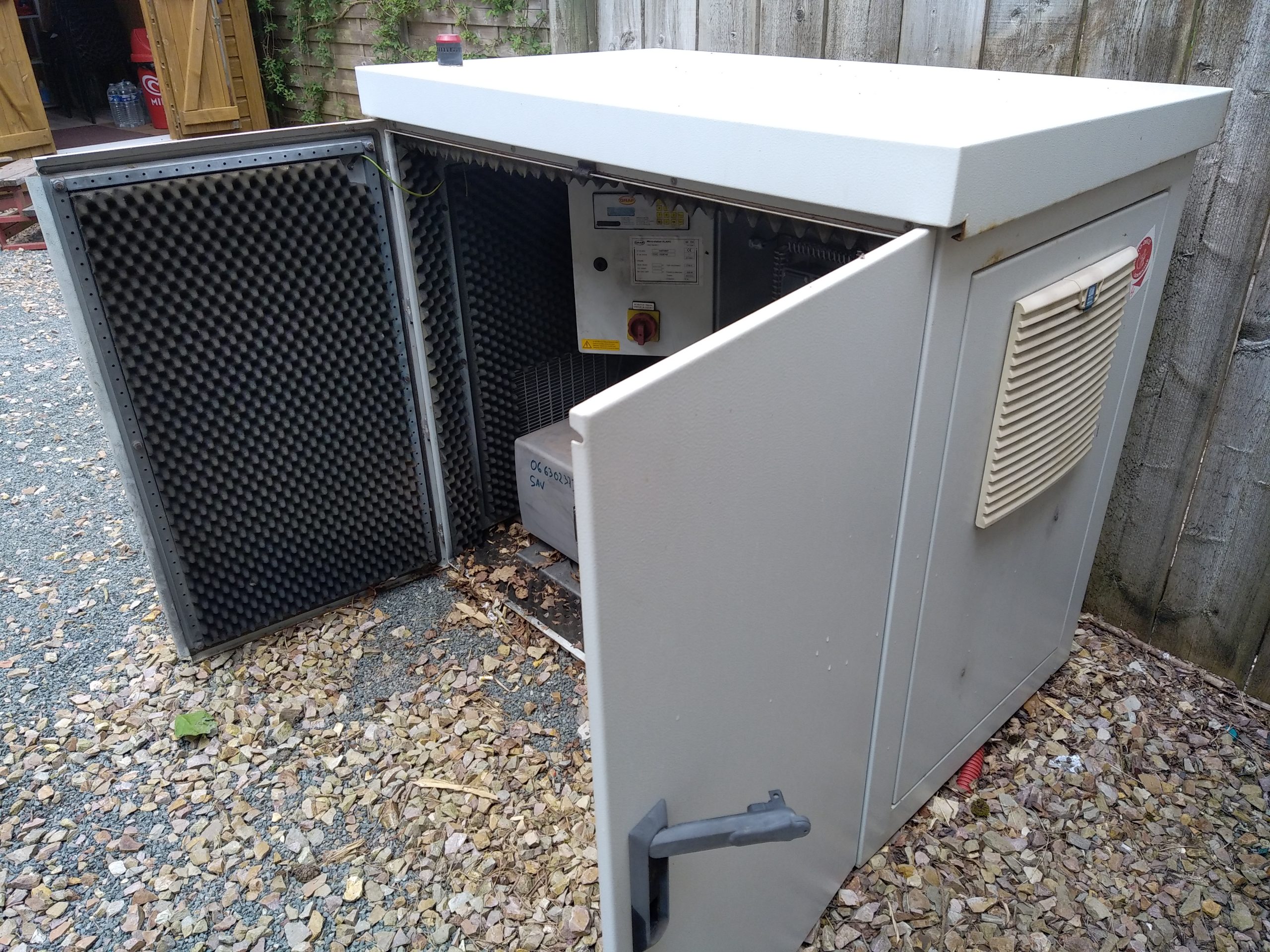

Armoire Micro station Graf 65 EH

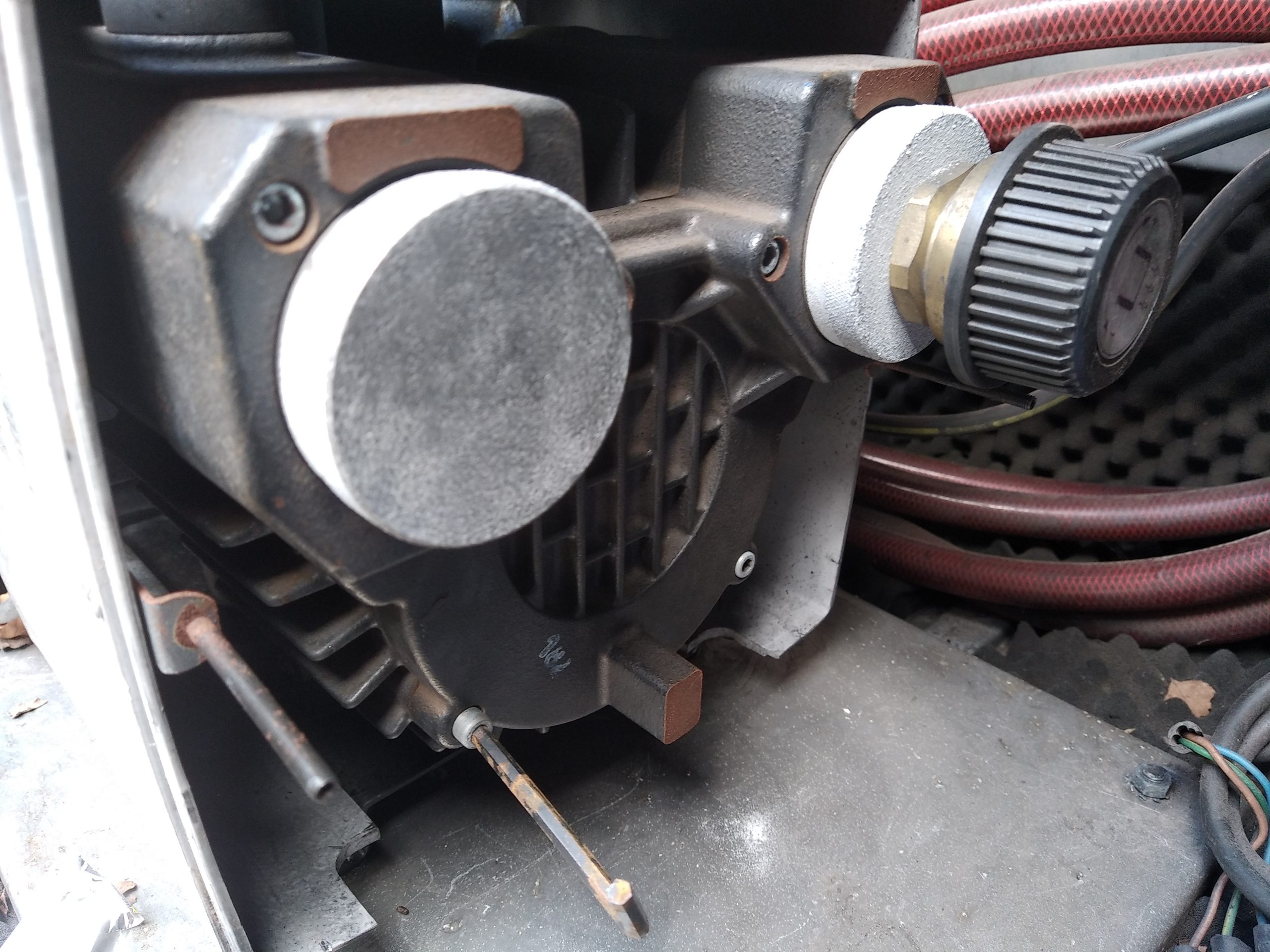

Compresseur Micro station Graf 65 EH
Nettoyage Compresseur Micro station Graf 65 EH

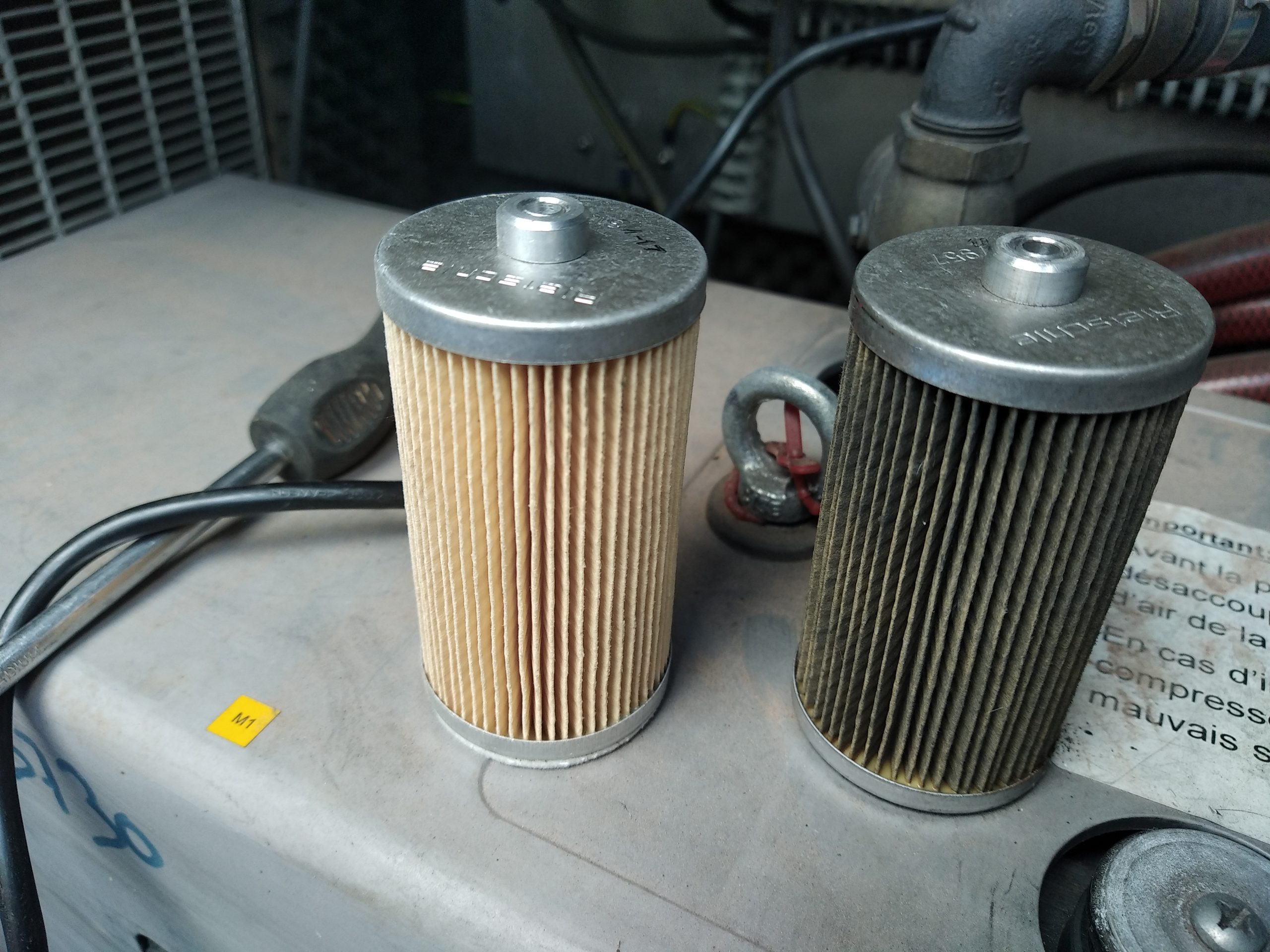

Changement des filtres compresseur Micro station Graf 65 EH

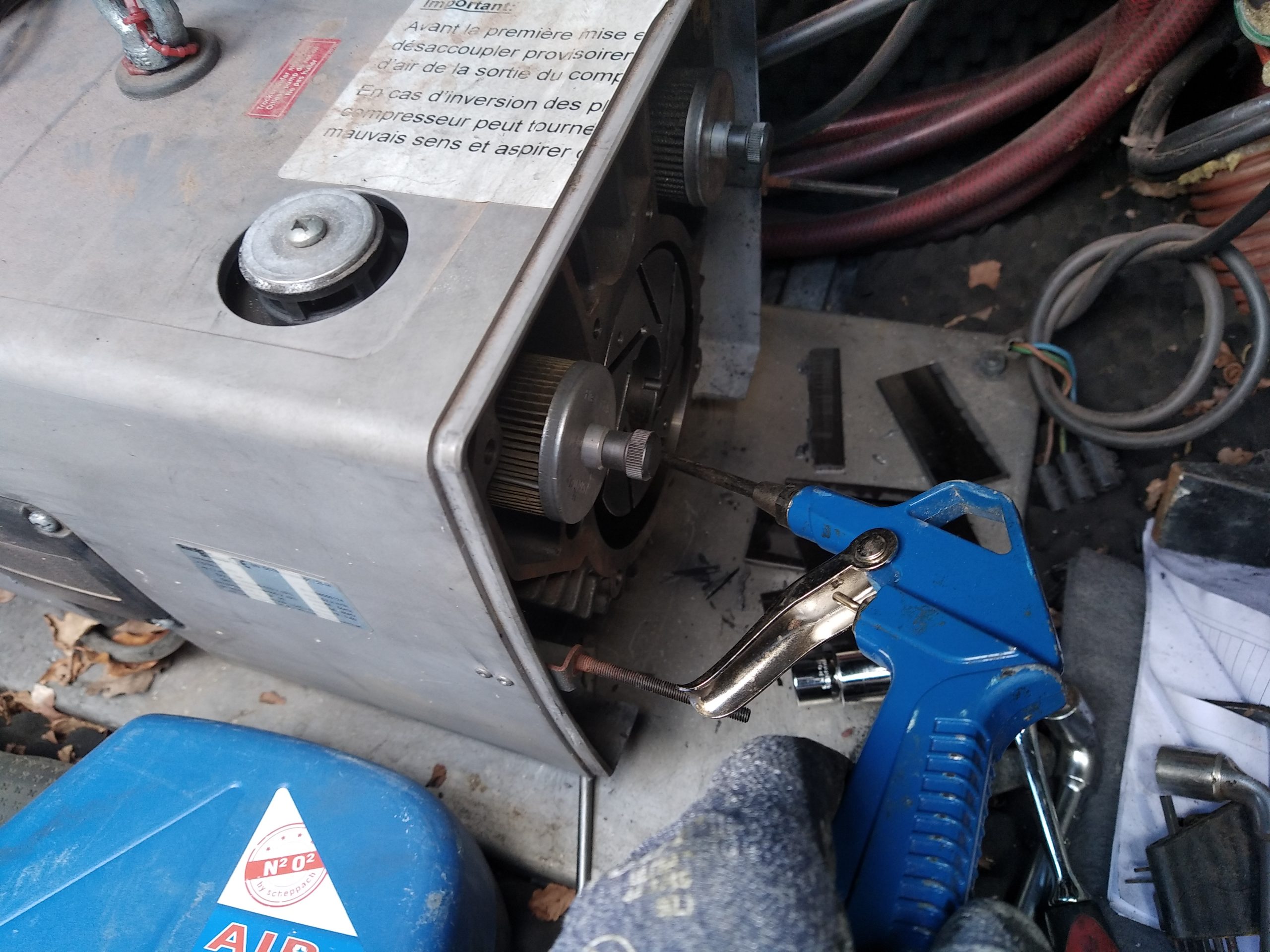

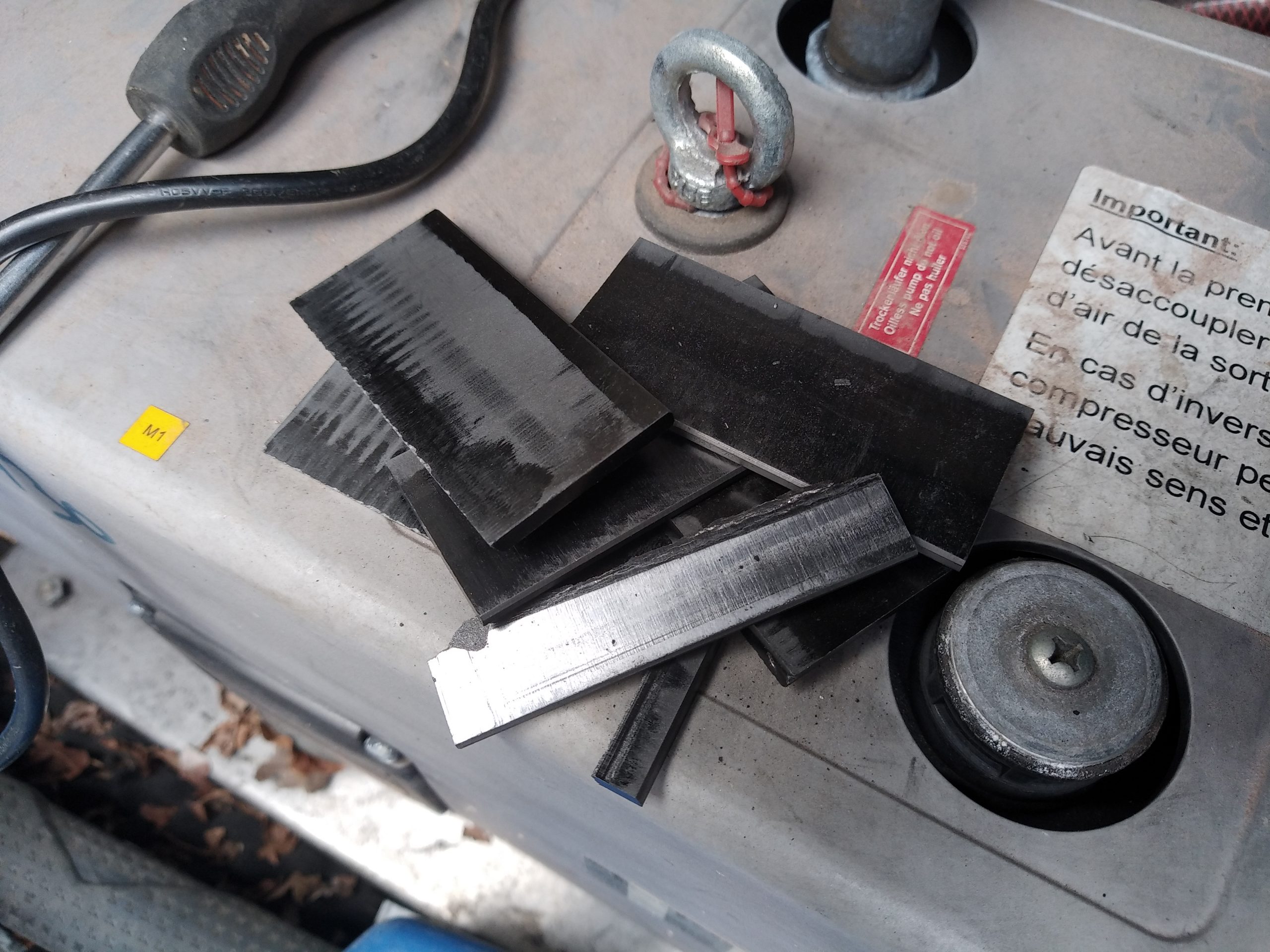

Changement des palettes carbone Micro station Graf 65 EH
Changement des palettes carbone compresseur Micro station Graf 65 EH

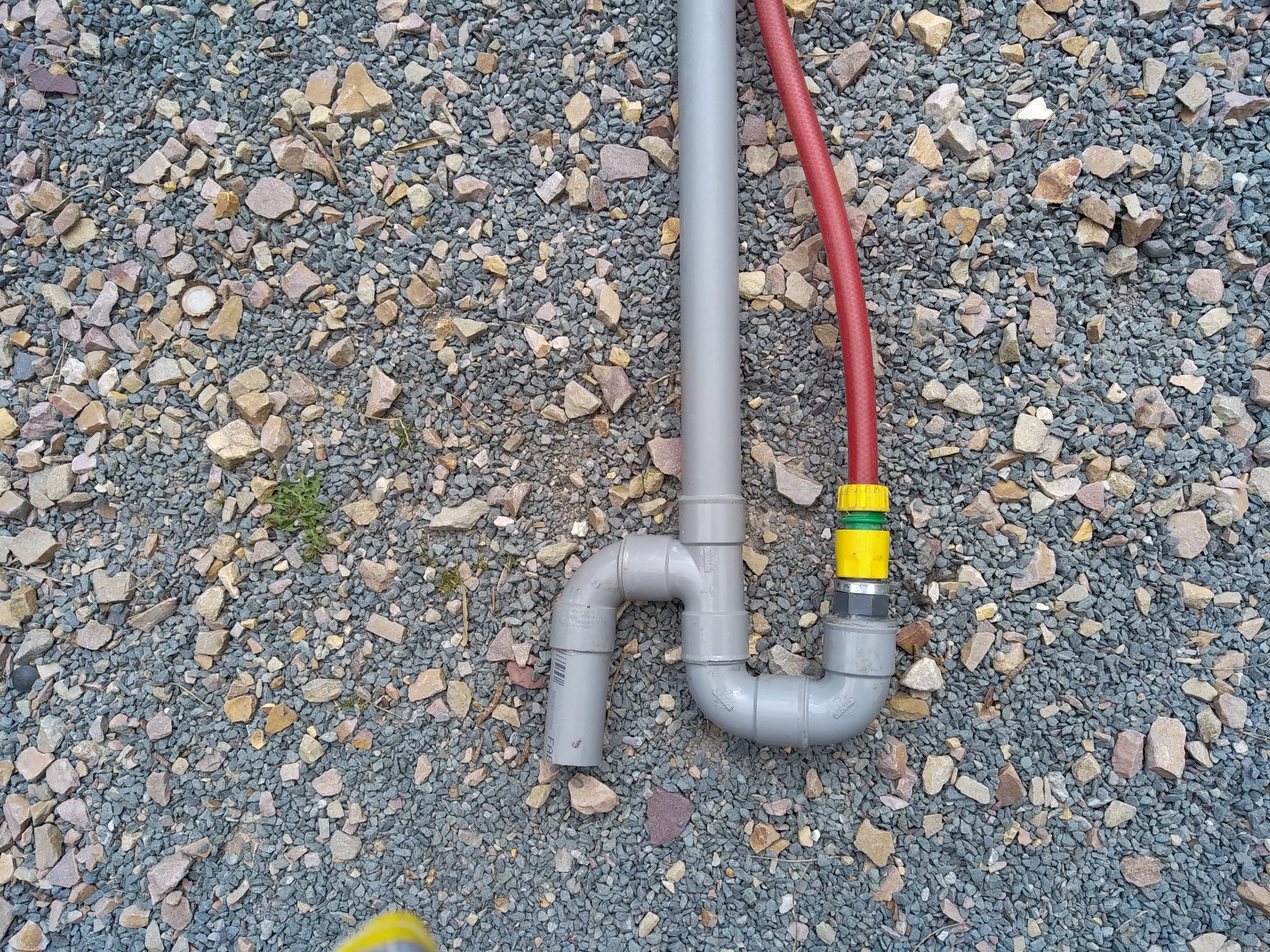

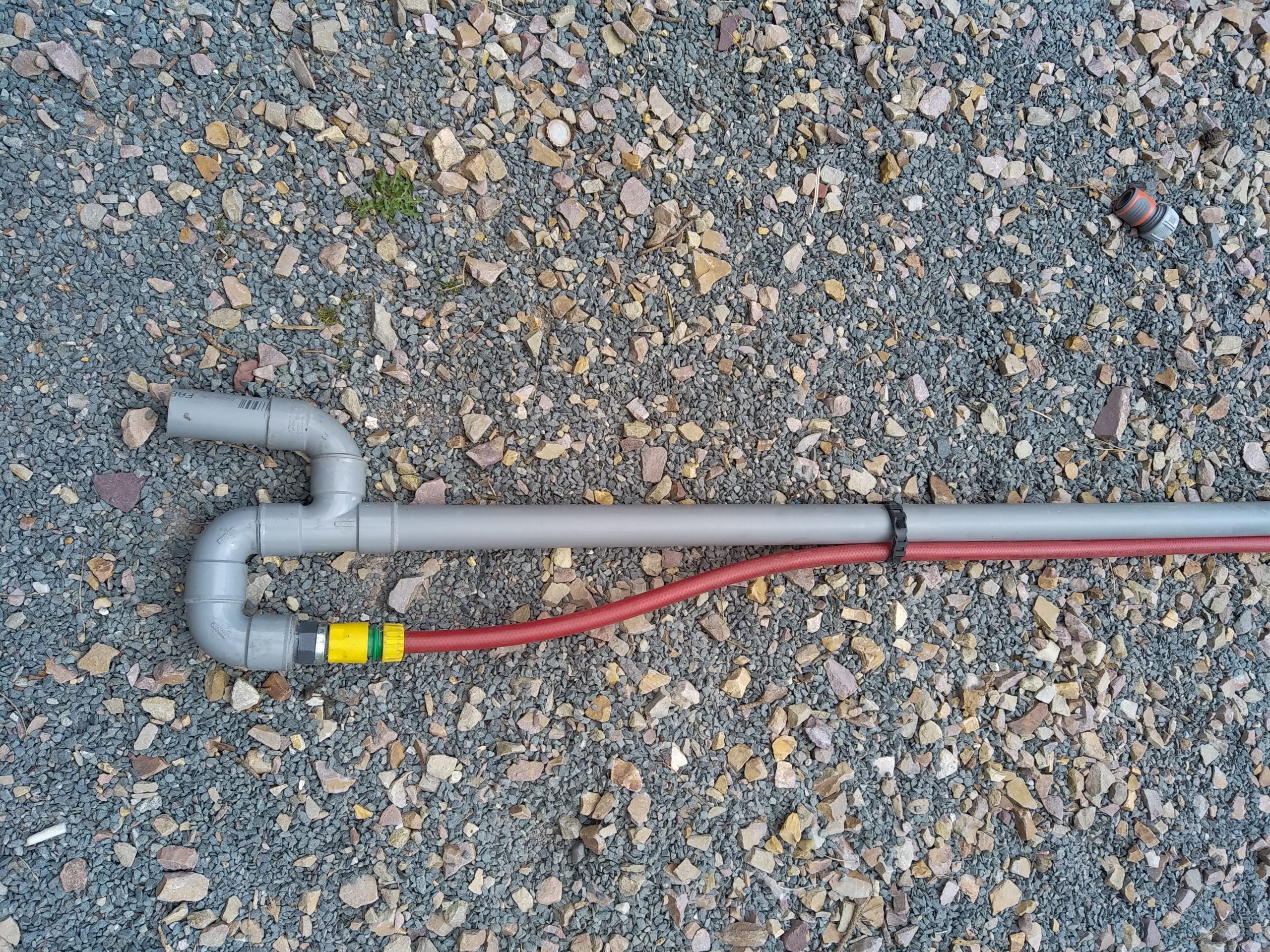

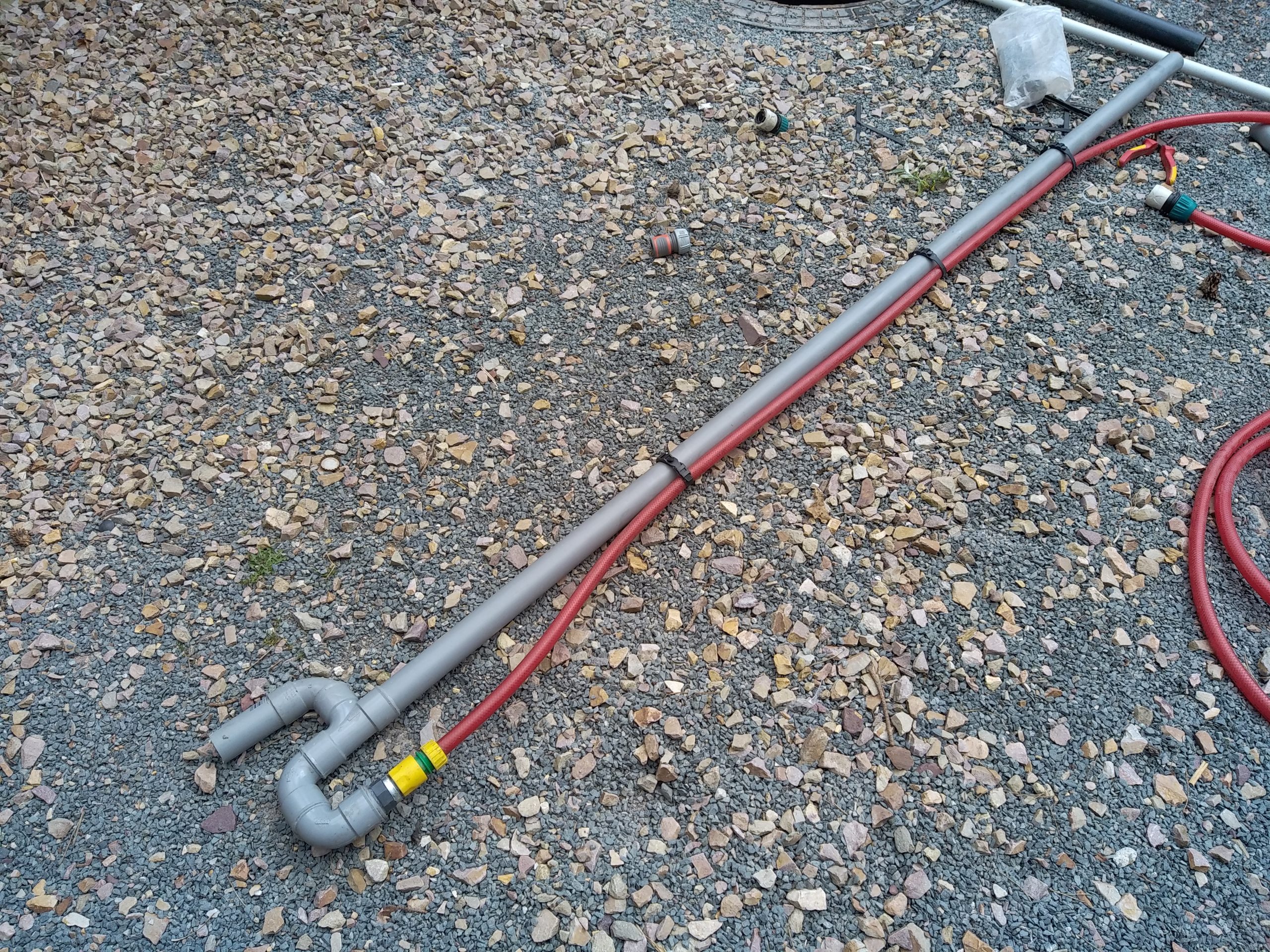

Colonne air-lift provisoire
Colonne air-lift provisoire
Colonne air-lift provisoire
Colonne air-lift provisoire

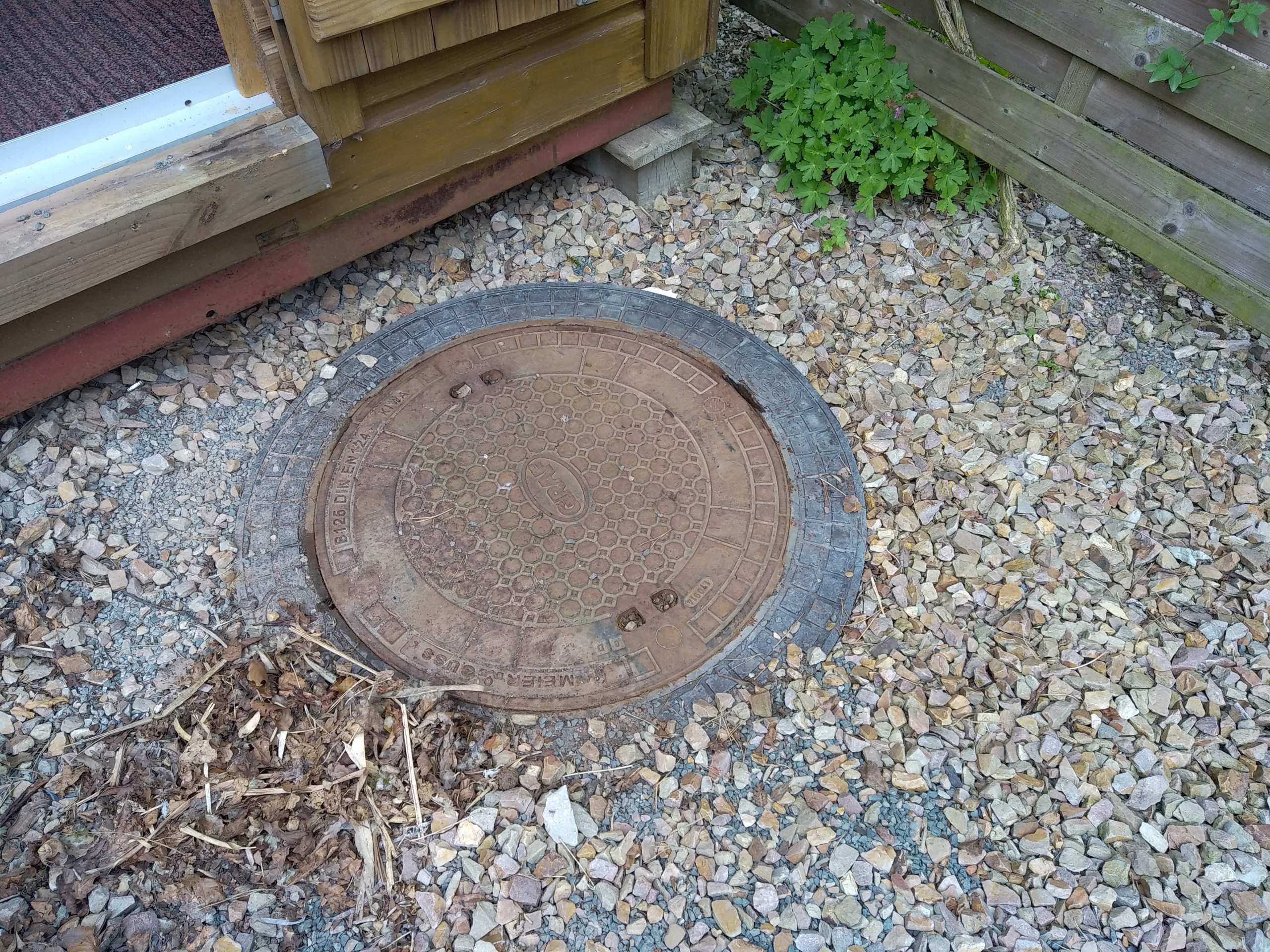

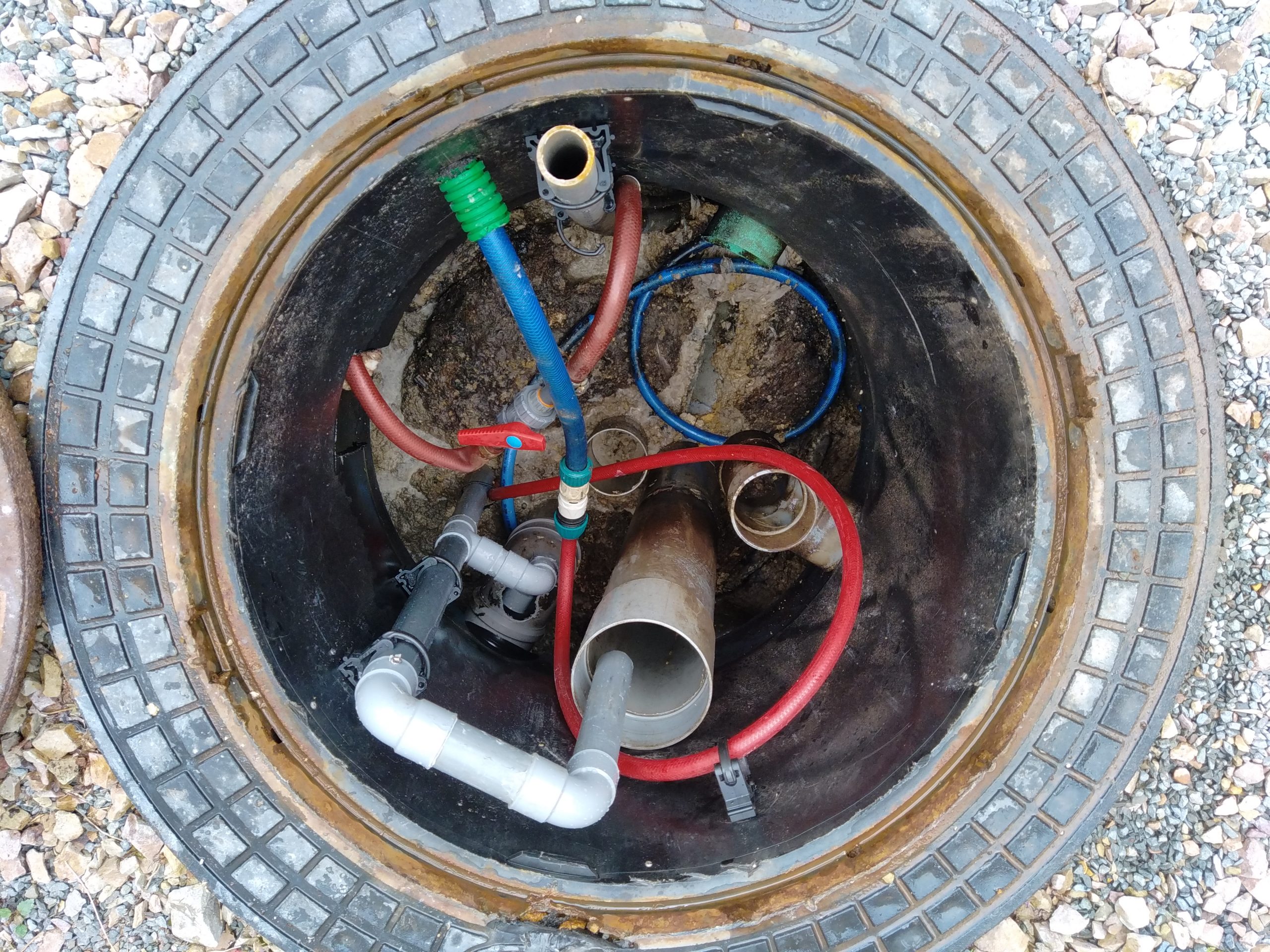

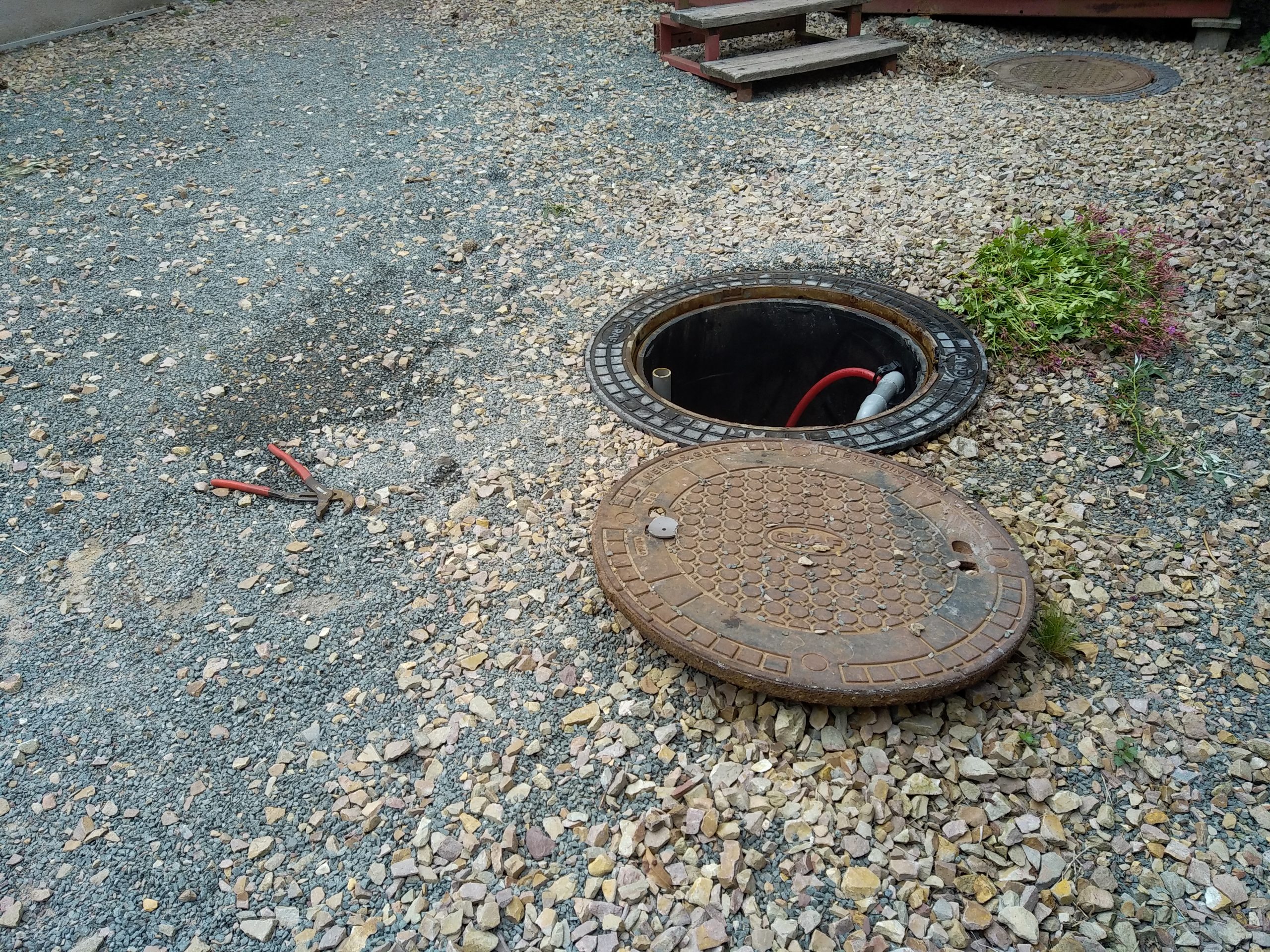

Micro station Graf 65 EH

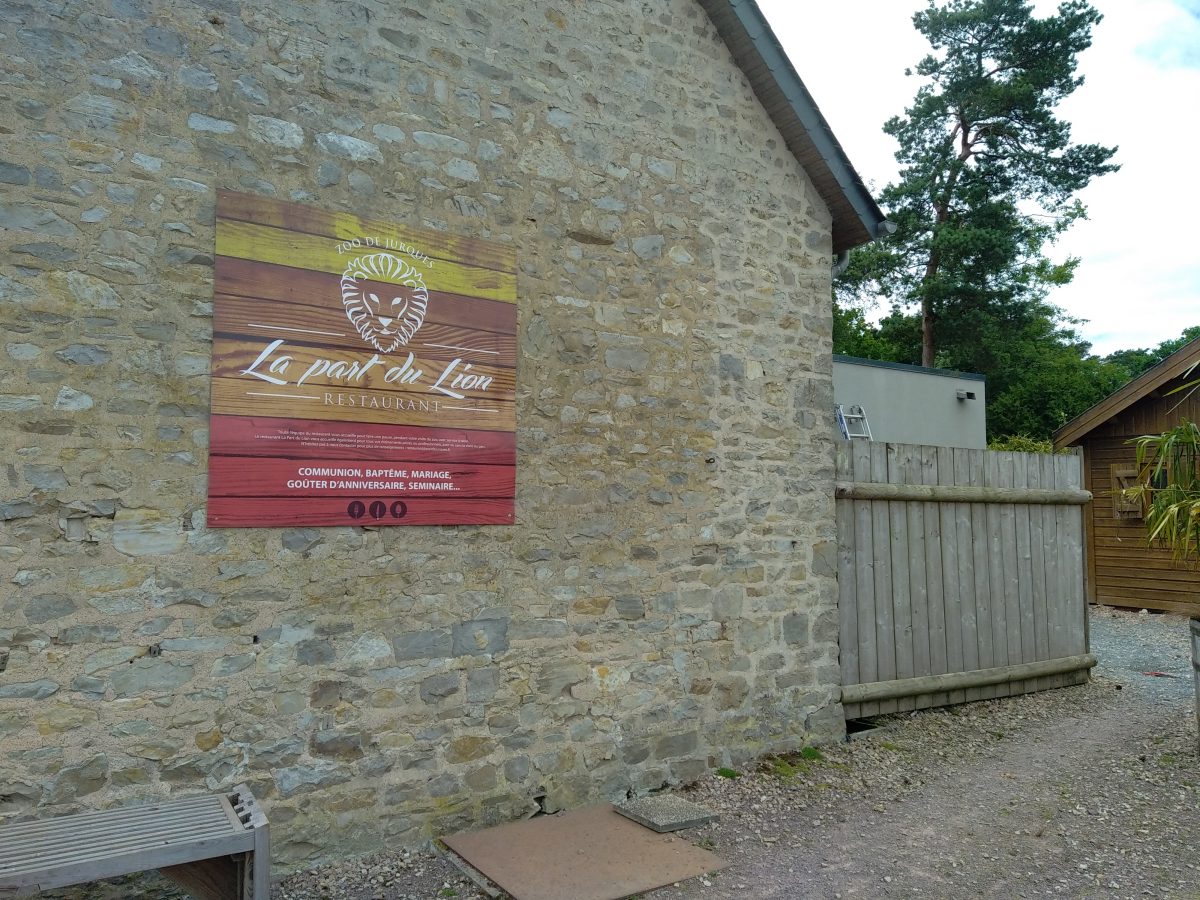

Zoo de Jurques
Micro station Graf 65 EH
Micro station Graf 65 EH
Micro station Graf 65 EH
Petit tour dans le Cotentin
Etude de sol : Une journée bien remplie !
Départ 8h15, il fait beau, il fait chaud ….
Au programme de cette journée bien remplie, 4 études de sol et de définition de filière d’Assainissement Non Collectif pour notre partenaire Bessin Pavillon.
Direction Teurthéville-Hague ( 50690 ), puis Gonneville-Le-Théil ( 50330 ) pour enfin finir à Hiesville ( 50480 ).
Nous ne manquerons pas de faire un saut à Quinéville ( 50310 ), entre temps, pour vérifier les amarres …
Les parcelles constructibles sont malheureusement de plus en plus petites, 600 m² … Ainsi, cette journée sera l’occasion de prescrire :
- 1 filtre compact Hydrofiltre HF05 de Hydreal + poste de relevage, avec évacuation des eaux traitées par infiltration dans le sol et contenue sur la parcelle

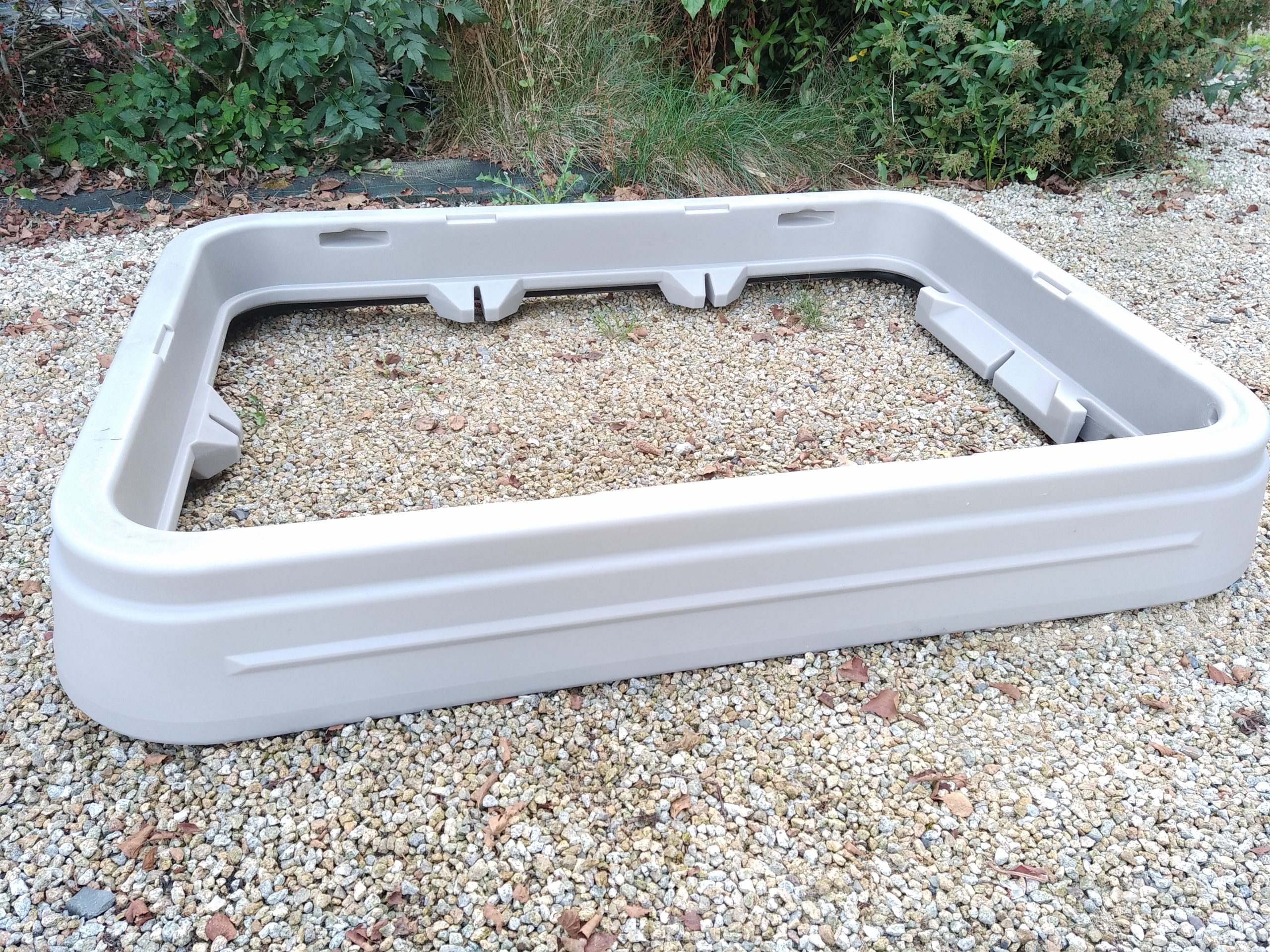

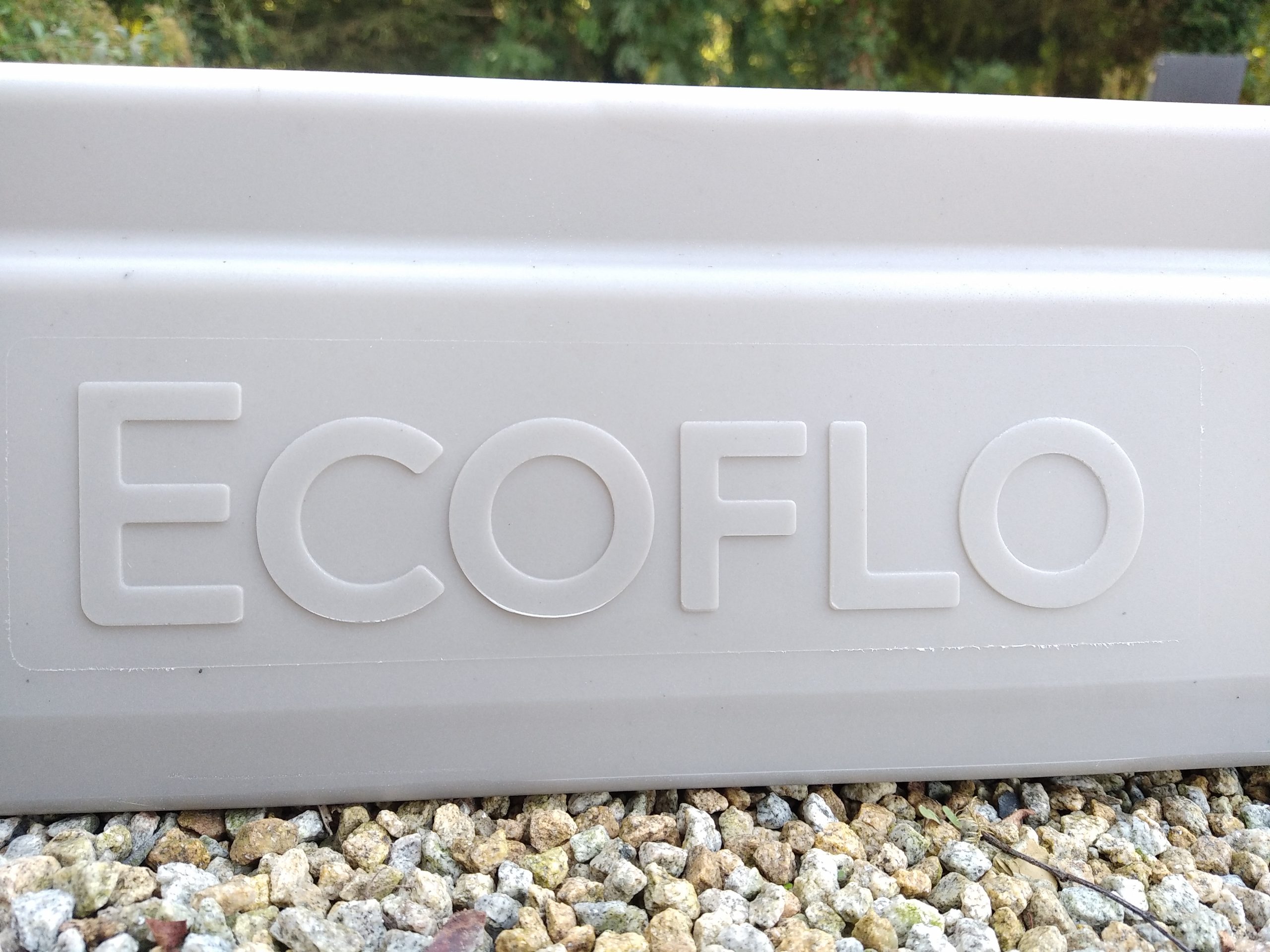

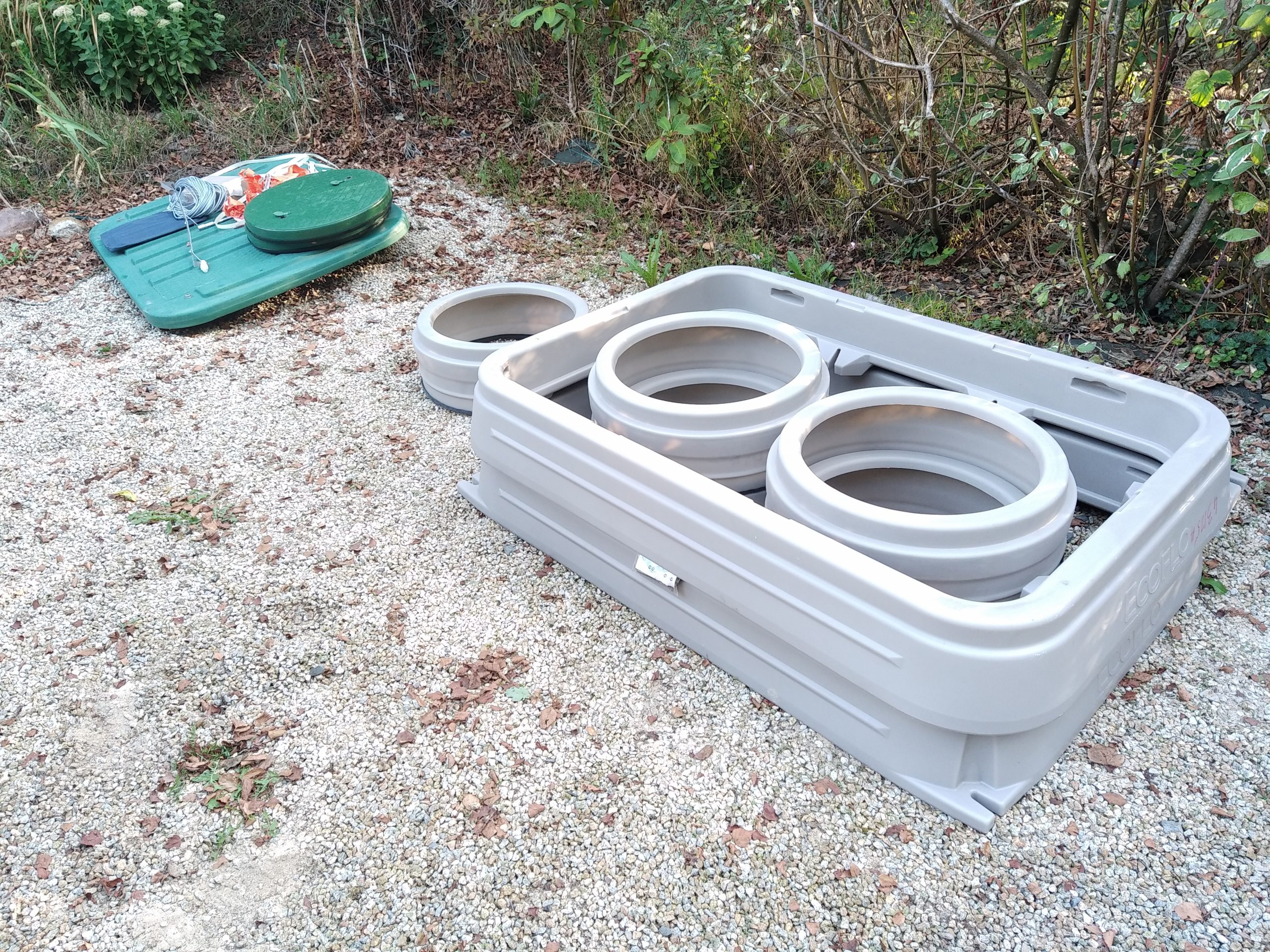

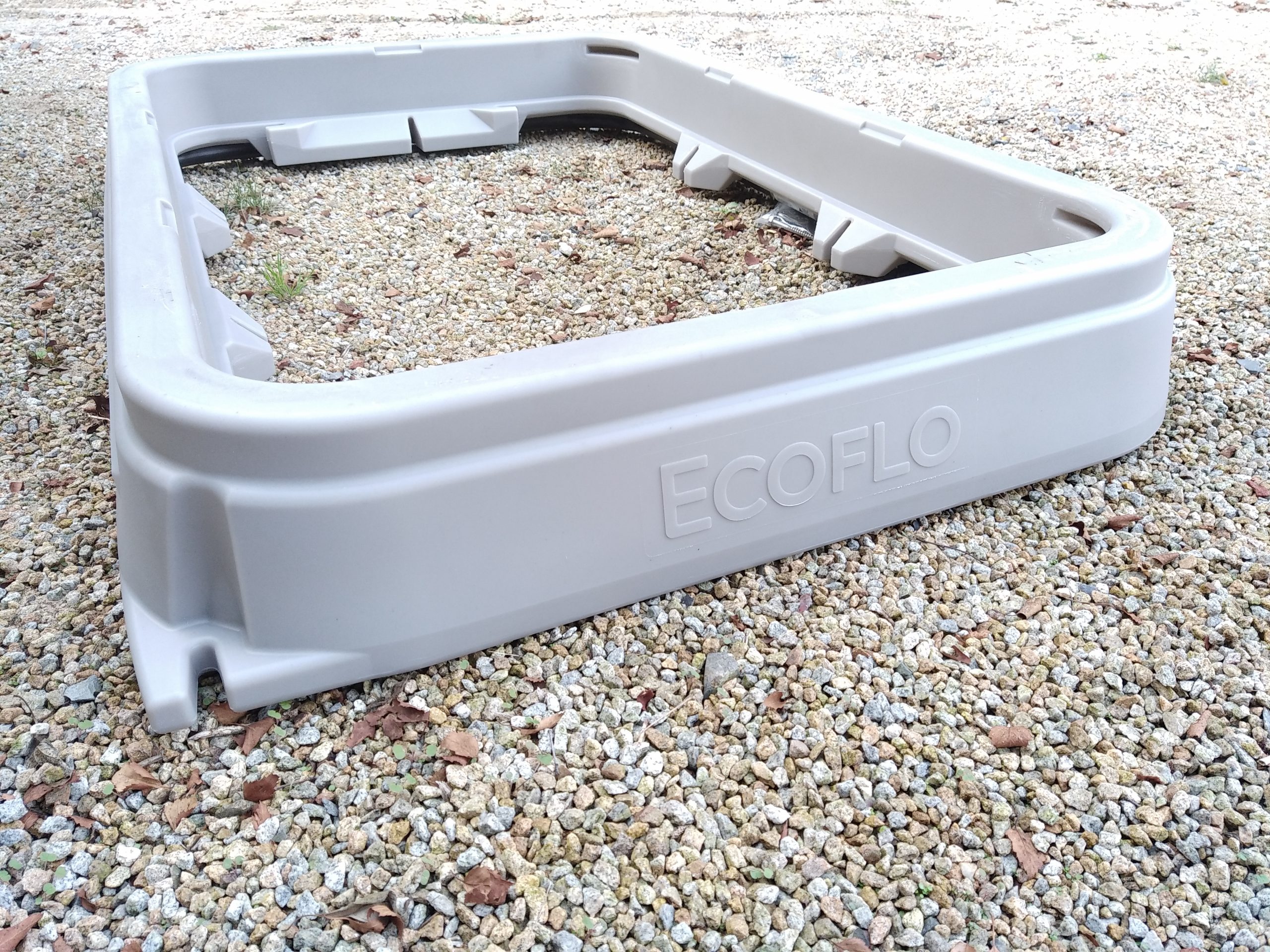

- 1 filtre compact Ecoflo PE2 pack 5 EH sortie haute, avec relevage intégré, avec évacuation des eaux traitées par infiltration dans le sol et contenue sur la parcelle
- 1 filtre compact Simop Bionut 5 EH + poste de relevage, avec évacuation des eaux traitées par infiltration dans le sol et contenue sur la parcelle
- 1 filière classique composée d’une fosse toutes eaux 3000 Litres + poste de relevage + épandage à très faible profondeur
Un total de 9 sondages à la tarière manuelle, pénibles, la clavicule laisse ressentir une certaine fatigue musculaire …
Assainissement : dénivelé, manque de place, argile, voirie …
Rien ne va plus ! La Totale !
Un chantier d’Assainissement Non Collectif à Brix ( 50700) en collaboration avec la SARL GAMBLIN TP ( agence de Couville 50690 ).
Hormis le réseau de collecte des eaux usées brutes, réuni en un point unique, avec une pente suffisante, tout paraissait compliqué :
- Faible place disponible, ou avec un dénivelé important
- Sol argileux et hydromorphe à faible profondeur
- Présence d’une voirie communale à proximité immédiate
Nous avons été sollicités en 2021 afin de trouver une solution efficace pour la réparation de l’assainissement de cette habitation qui présente de sérieux dysfonctionnements.

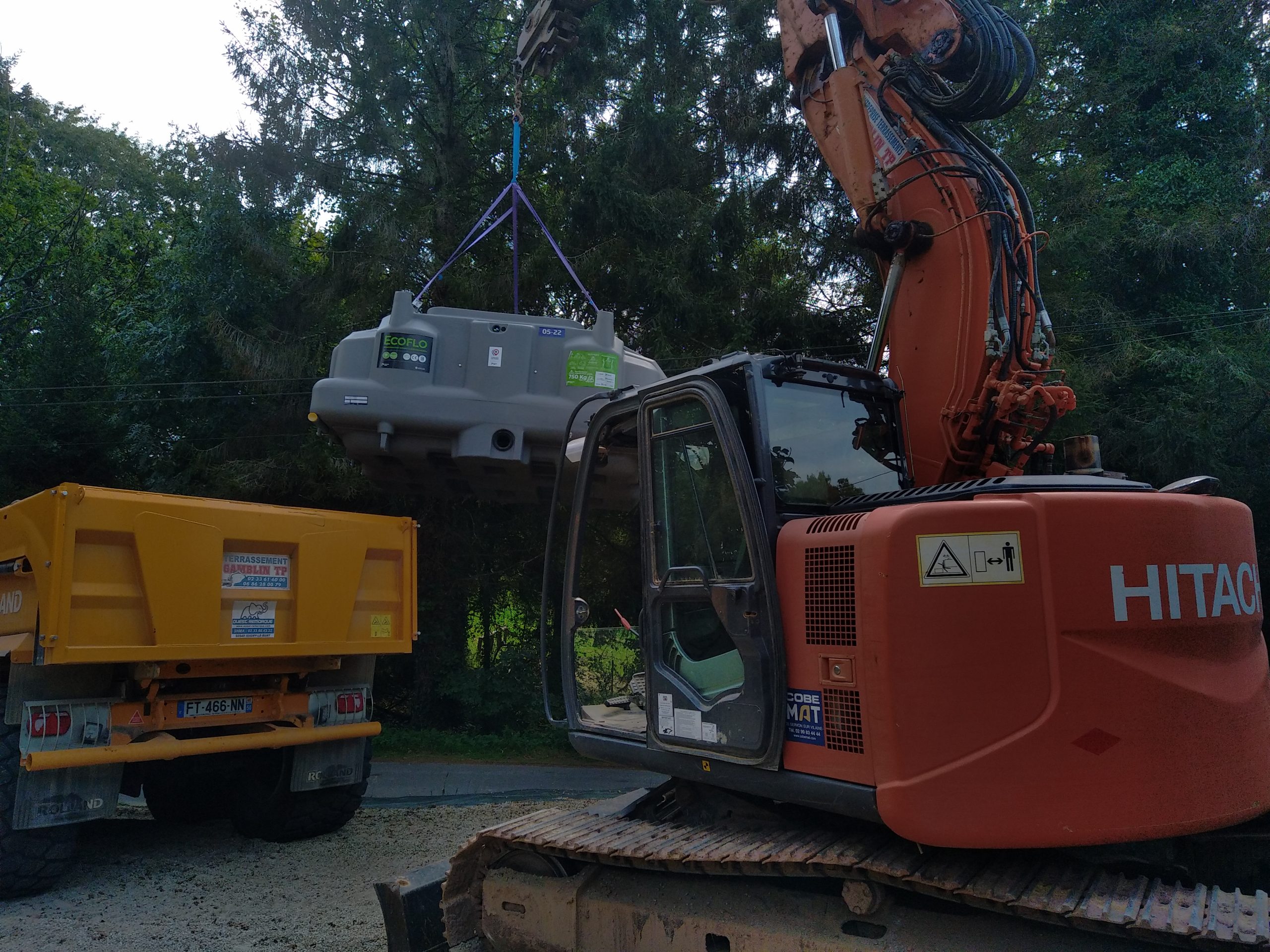

Selon ces contraintes, nous retenons alors la micro station Graf EasyOne 5 EH + poste de relevage / refoulement pour une évacuation vers le fossé communal, après obtention de l’autorisation de rejet auprès de la commune de Brix (50700).
L’avantage du procédé Graf EASYONE 5 EH réside en une stabilité et une pose simplifiée en présence d’eau, avec un remblaiement au gravier, sans dalle d’amarrage (selon conditions du fabricant). De plus, la ventilation secondaire reste optionnelle pour le modèle de micro station Graf EasyOne 5 EH (voir conditions de pose GRAF). Pour les autres modèles de micro station, se référer à la notice de pose fournie par le fabricant.
Le poste de relevage et de refoulement, conçu et assemblé par AQUAsoluces, présente l’avantage d’être parfaitement étanche et ajustable jusqu’au niveau du sol, par simple coupe, jusqu’à 3 mètres de hauteur, voire 6 mètres ! Fini les rehausses non étanches et hors de prix !
De plus, la pompe Pedrollo Top 3 Vortex GM, qui équipe ce poste, reste des plus performantes, fiable et durable !
Enfin, la mise en service de cette installation est assurée par la SARL AQUAsoluces. Les garanties constructeur sont ainsi validées.
Une conception AQUAsoluces,
Une réalisation GAMBLIN TP
AQUAsoluces & GAMBLIN TP
AQUAsoluces & GAMBLIN TP
GAMBLIN TP
GAMBLIN TP
GAMBLIN TP
Graf EasyOne 5 EH
Coffret de commande Graf EasyOne 5 EH

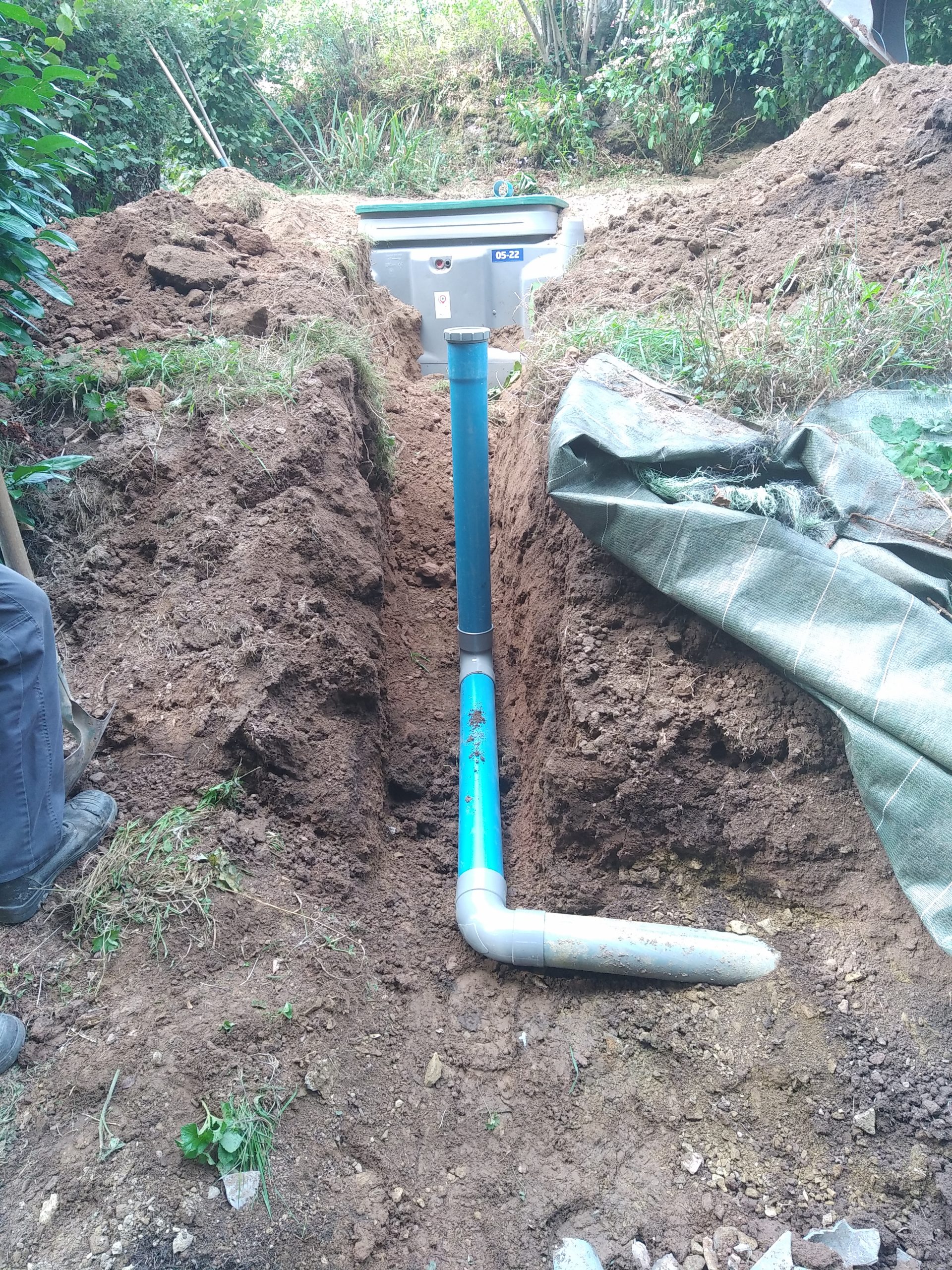

Refoulement PVC pression D40 mm
Graf EasyOne 5 EH + Poste refoulement AQUAsoluces AQ-R1
Poste refoulement AQUAsoluces AQ-R1
AQUAsoluces avec GAMBLIN TP
AQUAsoluces avec GAMBLIN TP
AQUAsoluces avec GAMBLIN TP
Micro station à Muneville-sur-Mer
La micro station Graf EasyOne est bien adaptée aux conditions difficiles
Pose d’une micro station d’épuration Graf EasyOne 5 EH, à Muneville-sur-Mer (50290), avec la SARL Gamblin TP de Saint-Jean-des-Champs (50320), selon l’étude de sol et de définition de filière d’Assainissement Non Collectif réalisée par la SARL AQUAsoluces.
L’appréhension du chantier reste assez difficile, avec une installation à proximité immédiate de la maison, la présence d’eau en fond de fouille, et un fil d’eau des eaux usées assez profond.
La micro station Graf EasyOne est particulièrement bien adaptée à ces conditions :
- pose en présence d’eau possible sans dalle d’ancrage en béton (simple remblaiement en gravier)
- faible emprise au sol
- recouvrement possible supérieur à 1 mètre
Les eaux traitées par ce système épuratoire des plus efficaces sont ensuite dirigées, à l’ aide d’un poste de relevage / refoulement, vers le réseau pluvial communal, après obtention de l’autorisation de rejet auprès de la commune de Muneville-sur-Mer.
Le poste de relevage AQUAsoluces AQ-R1 est équipé d’une pompe Pedrollo Top 3 Vortex GM puissante, efficace et durable !
La mise en service est assurée par la SARL AQUAsoluces de Pont-Hébert (50880).
Une conception SARL AQUAsoluces
une réalisation GAMBLIN TP
Arrivée d’eau
SARL AQUAsoluces & GAMBLIN TP
Pompe Pedrollo Top 3 Vortex GM
Poste de refoulement AQUAsoluces
GAMBLIN TP

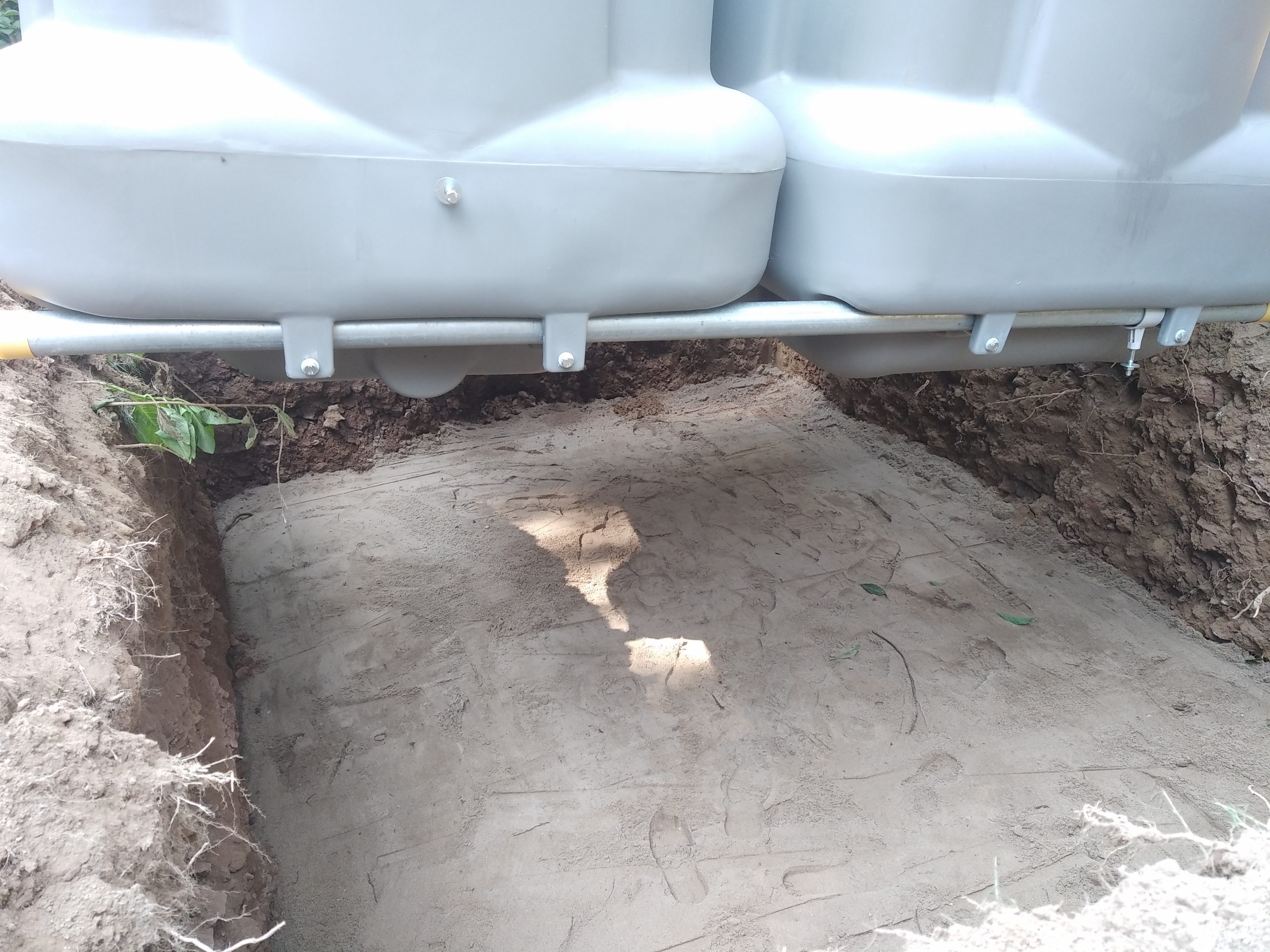

Micro-station Graf EasyOne
Graf EasyOne + poste de relevage

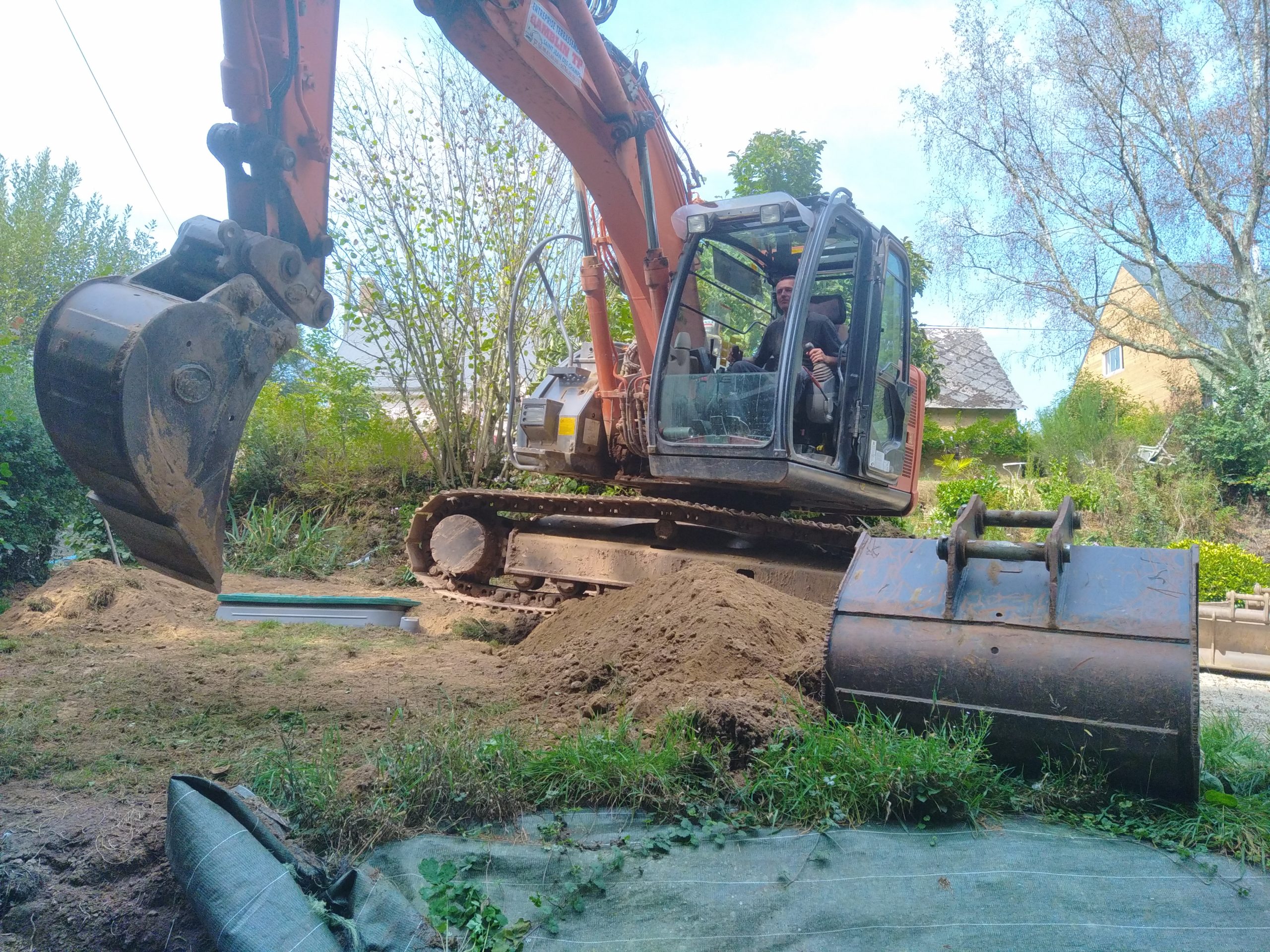

Fouille
Gamblin TP
Gamblin TP
SARL AQUAsoluces et SARL GAMBLIN TP
Micro station Graf EasyOne + Relevage AQUAsoluces AQ-R1
Poste de refoulement AQUAsoluces AQ-R1
Fouille à proximité immédiate de la maison
Gamblin TP
Graf Klaro Quick : Mauvaises odeurs
La micro station Graf Klaro Quick, ancien modèle, générait des odeurs dans la phase de transfert des eaux du décanteur primaire vers le réacteur SBR (phase 1).
C’est un problème récurrent sur cet ancien modèle de station Graf.
AQUAsoluces a su transformer cette station en adaptant les bases de la nouvelle micro-station Graf EasyOne.
Ainsi, il n’existe plus de décanteur primaire, avec fermentation à l’origine des mauvaises odeurs. Les eaux usées sont directement activées par aération.
