Concernant les filières drainées et les filières compactes et agréées, l’arrêté technique du 7 septembre 2009 modifié par l’arrêté du 7 mars 2012 privilégie, dans son article 11, l’évacuation des eaux usées traitées par infiltration dans le sol en place et contenue sur la parcelle lorsque le coefficient de perméabilité ( K ) est compris entre 10 et 500 mm/h.
Il n’existe aucune réglementation ni règle de calcul officielle pour dimensionner un tel ouvrage d’infiltration des eaux usées domestiques traitées.
Toutefois, un model de calcul de la surface ( S ) minimale nécessaire à la bonne infiltration de ces eaux traitées a pu être défini par quelques SATESE et SPANC :
S = [ Vj x Cp / 16 x Cs ] / K
Cette règle est établie selon :
- Vj : volume journalier d’eaux usées, exprimé en litres, sur une base de 120 l/usager/jour
- Cp : coefficient de pointe = 2,5
- K : coefficient de perméabilité en litres/m²/h ( ou mm/h )
- Cs : coefficient de sécurité = 4
16 = le nombre d’heures de consommation quotidienne effective en eau.
Calculez la surface minimale de votre ouvrage d’infiltration :
de 1 à 20 pièce(s) principale(s) ou de 1 à 20 Équivalent Habitant ( EH )
( à titre informatif, doit être vérifié par une étude de sol réalisé par un professionnel spécialisé )
* Nombre de Pièce(s) Principale(s) telles que définies dans l’article R.111-1-1 du code de la construction et de l’habitation : Un logement ou habitation comprend, d’une part, des pièces principales destinées au séjour ou au sommeil, éventuellement des chambres isolées et, d’autre part, des pièces de service, telles que cuisines, salles d’eau, cabinets d’aisance, buanderies, débarras, séchoirs, ainsi que, le cas échéant, des dégagements et des dépendances.
** Coefficient de perméabilité mesuré, par essai de type Porchet, à une profondeur pertinente ( 0.70 m de profondeur ).
L’épaisseur minimale de gravier, de granulométrie comprise entre 10 et 40 mm, est de 0.20 m sous le fil d’eau d’épandage.
Aide à la définition du Coefficient de perméabilité ( K ) :

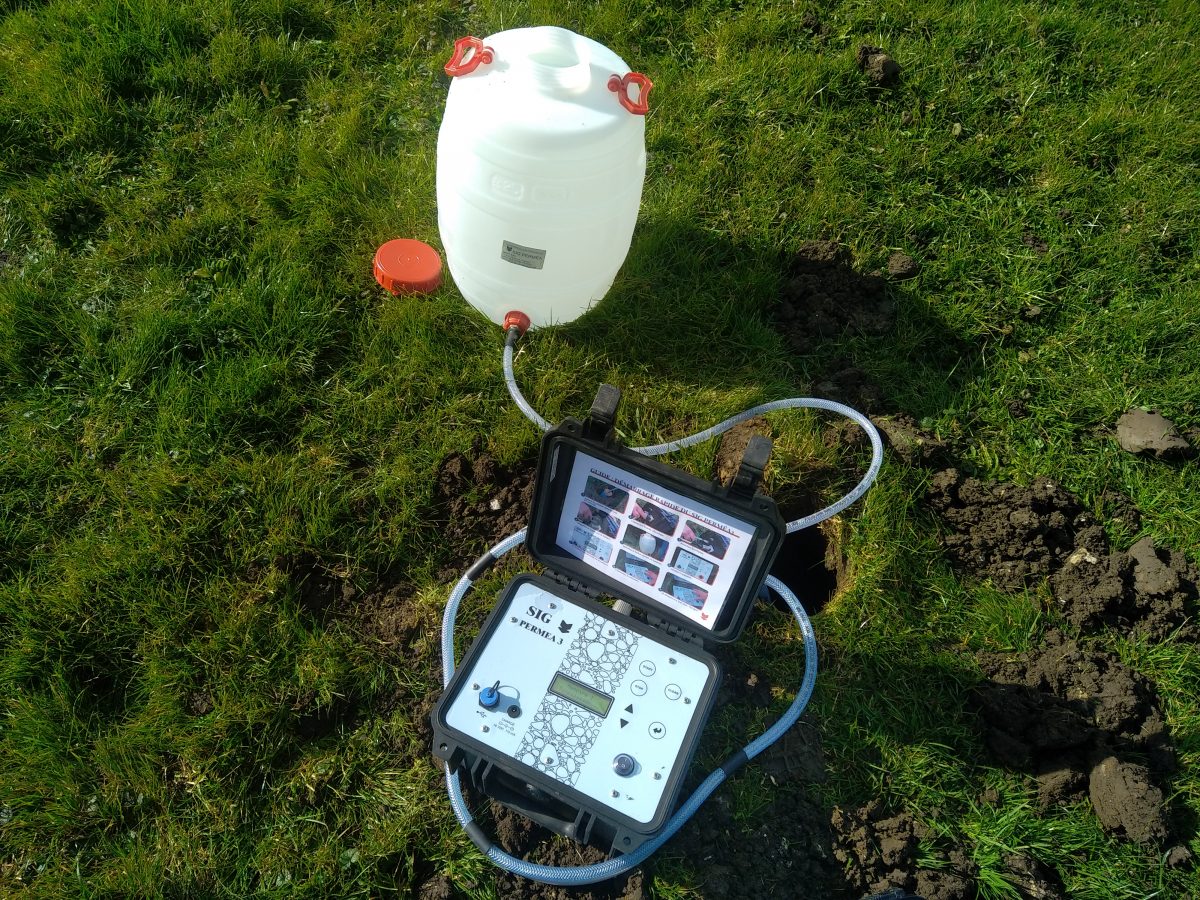

La perméabilité d’un sol correspond à son aptitude à infiltrer et laisser circuler l’eau et l’air. Cette perméabilité est étroitement liée à la texture, à la structure et à la porosité du sol. Elle se mesure à l’aide d’un test de percolation à niveau constant, de type Porchet.
Si vous n’êtes pas équipés du matériel nécessaire pour mesurer précisément le coefficient de perméabilité du sol ( K ), sa valeur moyenne peut être approximativement définie selon la nature du sol ( Norme DTU 64.1 ) :
| Type de sol : | Perméabilité : |
| Sol argileux Imperméable | 0 mm/h à 10 mm/h |
| Sol limoneux Perméabilité médiocre | 10 à 30 mm/h |
| Sol sablo-limoneux Moyennement perméable | 30 à 50 mm/h |
| Sol sableux Perméable | 50 à 200 mm/h |
| Gravier Très perméable | 200 à 500 mm/h |
| Roche fracturée Perméable en grand | >500 mm/h |
