Etude de sol et de définition de filière à Cerisy-la-Forêt ( 50680 )

AQUAsoluces réalise votre étude de sol Assainissement Non Collectif pour le SPANC à Cerisy-la-Forêt ( 50680 )

Réalisation d’une étude de sol et de définition de filière d’Assainissement Non Collectif à Cerisy-la-Forêt 50680 le 05/12/2023. Le rapport d’étude a été rédigé le 08/12/2023.

Le projet est une Réhabilitation de type Habitation . La taille du projet correspond à 6 pièces principales, soit 18 Equivalents Habitants (EH).

2 sondages ont été réalisés.

Un test de perméabilité est effectué à l’aide d’un infiltromètre à niveau constant. Le coefficient de perméabilité K mesuré est ainsi fixé à 41 mm/h, correspondant à un sol Moyennement perméable.

Un traitement des eaux usées par le sol en place peut il être envisagé ? Non

– La place disponible est insuffisante.

Solution retenue :

ECOFLO Polyéthylène 20 EH monobloc : filière compacte ( Filtre compact )
N° d’agrément ministériel : 2016-003 EXT49

Filtre à fragments de coco. Le dispositif de traitement comprend, dans 2 cuves séparées: – un prétraitement de type fosse toutes eaux muni d’un préfiltre; – 1 filtre coco assurant le traitement. Le principe du procédé repose sur l’utilisation d’un milieu filtrant constitué de fragments de coco contenu dans des caissons. La répartition des eaux usées sur le milieu filtrant se fait de façon gravitaire à l’aide d’un auget unidirectionnel ou bidirectionnel à basculement qui répartit les eaux usées de façon homogène sur la surface grâce à l’utilisation de plaques de distribution rainurées et perforées. L’épuration des eaux usées est réalisée lors de leur percolation en contact avec le milieu filtrant et en présence d’oxygène, renouvelé grâce aux dispositifs de ventilation passive intégrés aux dispositifs. L’admission de l’air se fait par une ouverture de diamètre de 100 mm et l’ensemble du circuit de ventilation est dimensionné en respectant ce diamètre minimum. La périodicité de la vidange de ces dispositifs de traitement doit être adaptée en fonction de la hauteur de boues qui ne doit pas dépasser 50 % du volume utile de la fosse toutes eaux. Les caractéristiques techniques, et en particulier les performances épuratoires des dispositifs sont disponibles sur le site internet interministériel relatif à l’assainissement non collectif: http://www.assainissement-non-collectif. developpement-durable.gouv.fr (adresse provisoire). Conditions de mise en oeuvre : Ce dispositif est enterré selon des conditions de mise en oeuvre précisées dans le guide d’utilisation et d’installation. Le dispositif peut être installé pour fonctionner par intermittence et en sous charge. Le dispositif peut être installé sur tout type de parcelle avec ou sans nappe phréatique permanente ou temporaire, sous réserve de respecter les conditions de mise en oeuvre précisées dans le guide d’utilisation. Surface totale du dispositif : 36,04 m²

Les eaux usées ainsi traitées seront ensuite évacuées par infiltration dans le sol et contenue sur la parcelle.

Ce projet a été validé par le SPANC Communauté de communes SAINT LO Agglo.

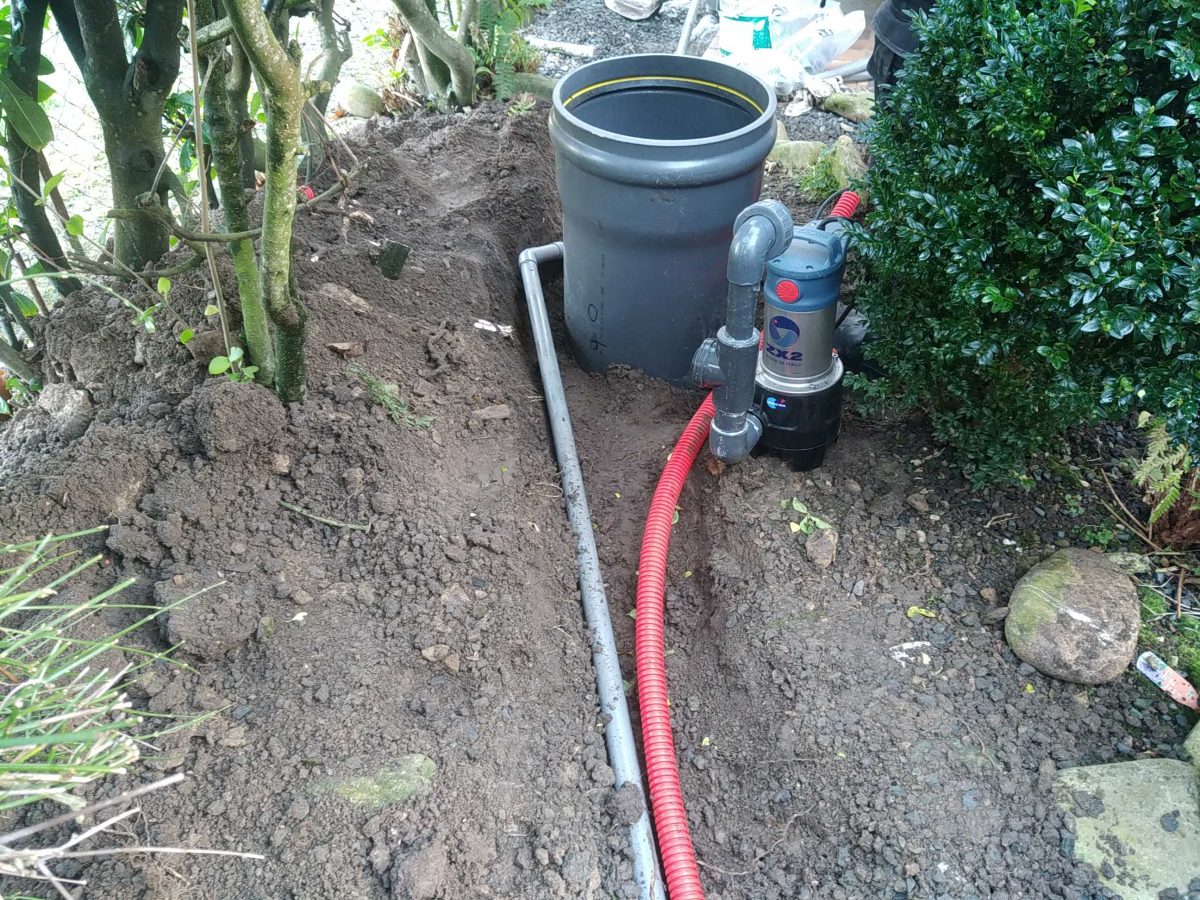

Poste de refoulement compact et sur-mesures

Fouille réalisable à la pelle à main

Notre partenaire SARL Erick HAMOND, de La Meauffe ( 50880 ), nous a engagé pour le raccordement assez complexe d’une habitation à un réseau public d’ Assainissement Collectif ( tout à l’égout ).

En effet, aucun accès d’engin n’est possible pour réaliser la collecte des eaux usées issues de la cuisine, située en arrière de la maison, et de la machine à laver le linge, située en arrière du garage ( 2 sorties distinctes et opposées ). Le passage disponible, relativement étroit, permet tout juste l’ accès piéton et d’une brouette.

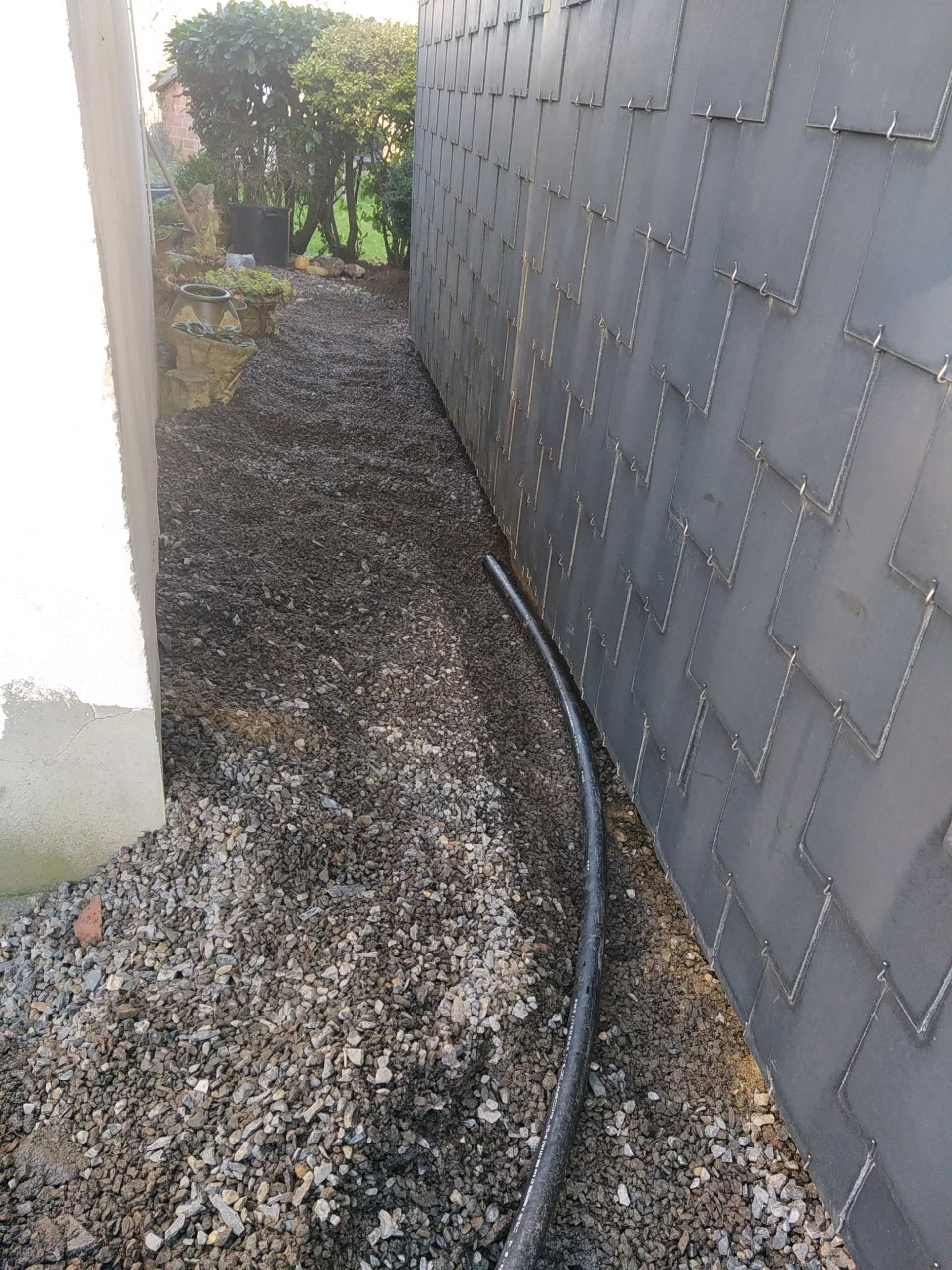

Accès au chantier très étroit
Accès au chantier très étroit

De plus, le regard de branchement au réseau public ( tabouret ) étant situé plus haut, la mise en place d’un poste de refoulement s’impose pour l’acheminement des ces eaux usées.

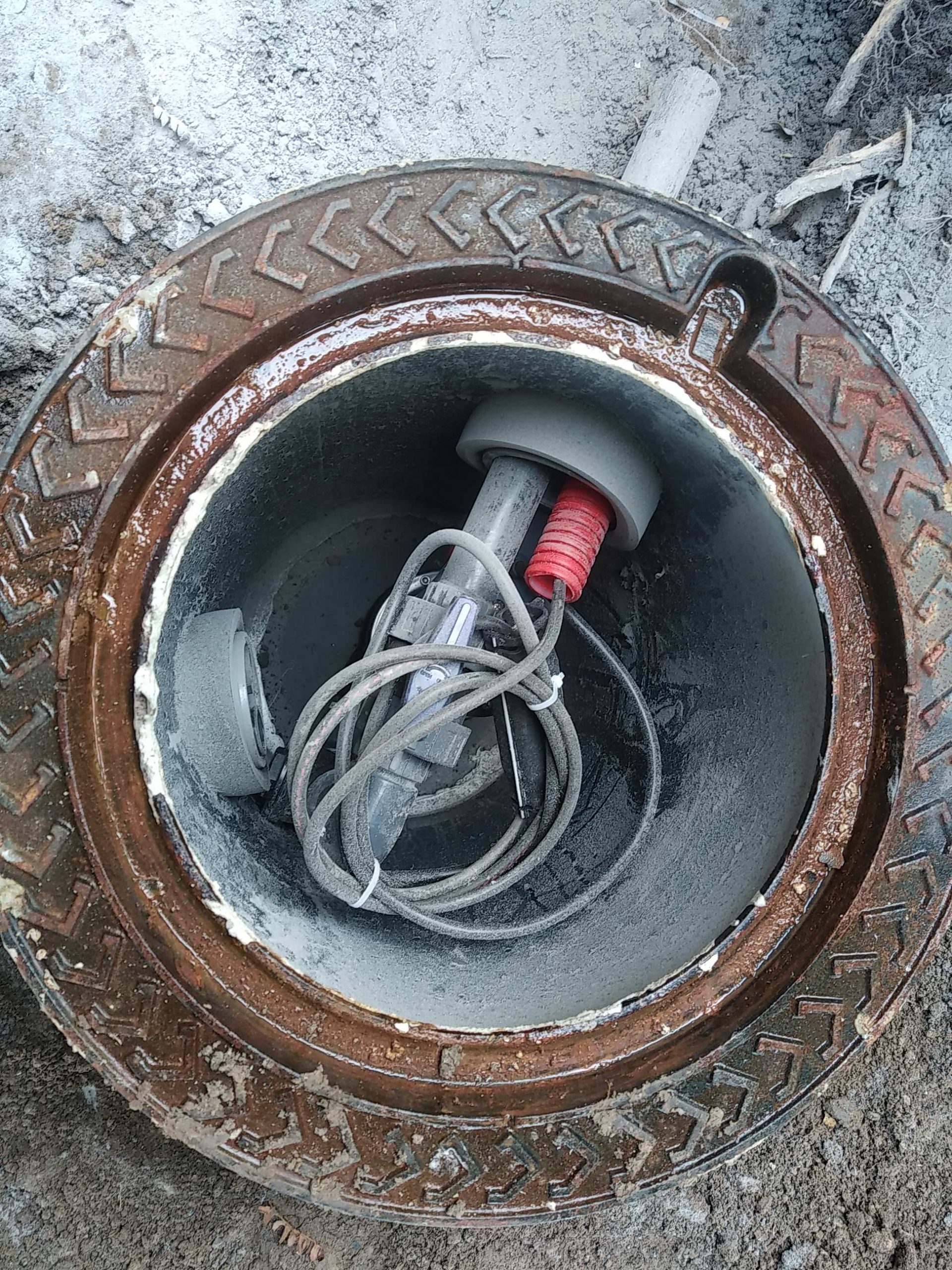

Nous concevons alors un poste de refoulement compact, dont la cuve est réalisée en PVC renforcé CR8, avec couvercle en fonte en surface.

  • Poste de refoulement compact pour eaux usées domestiques

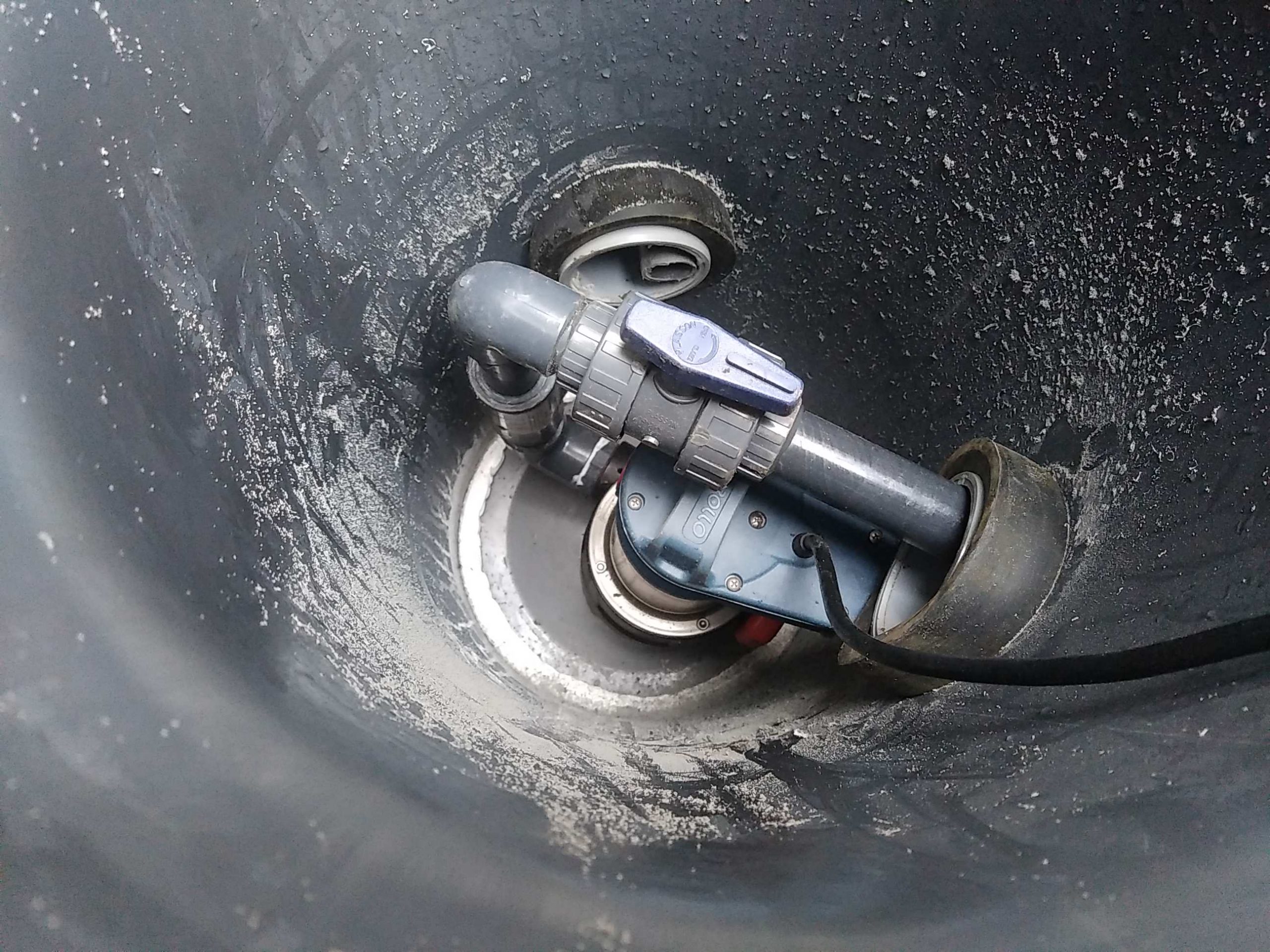

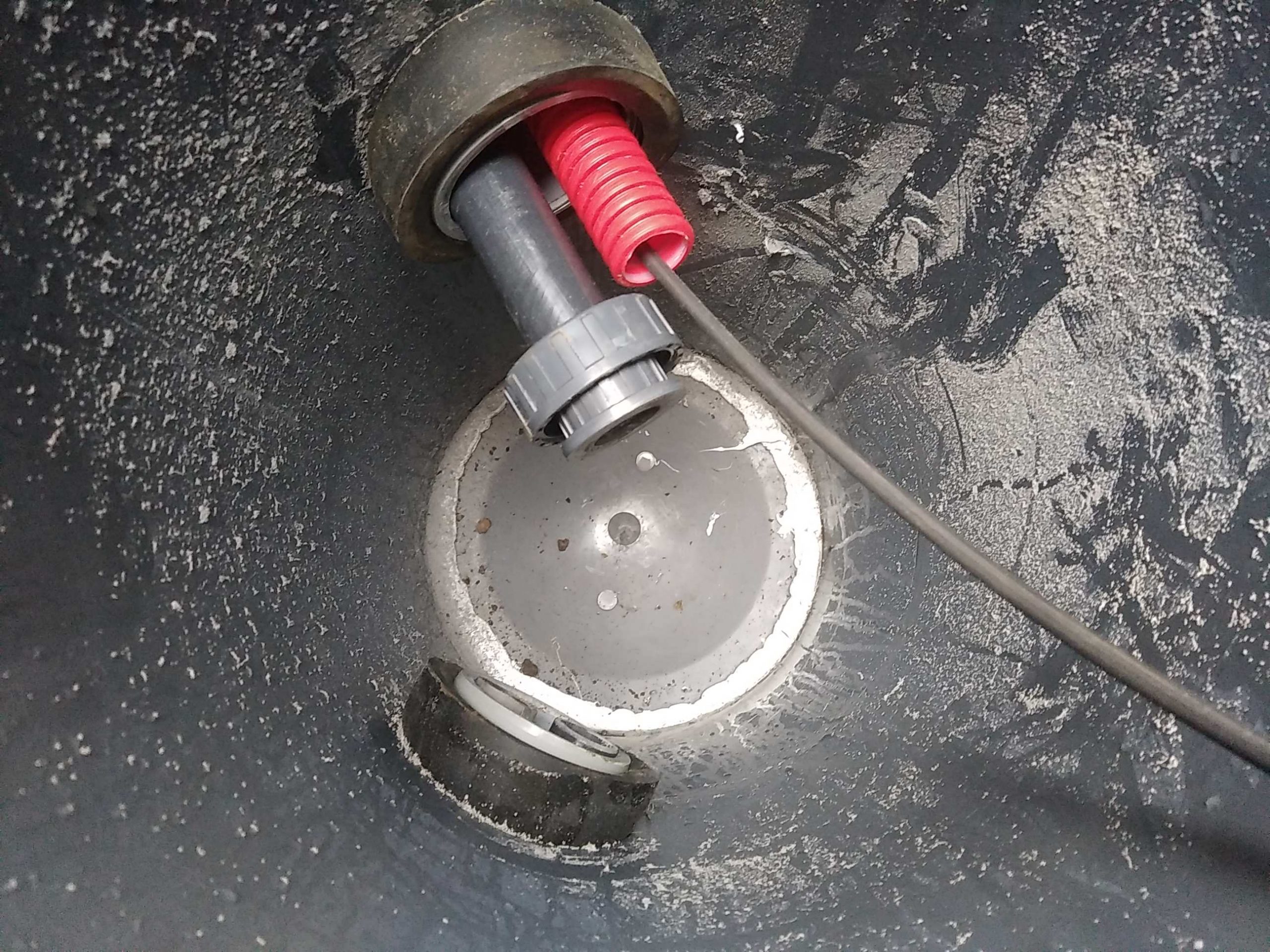

Ce poste est équipé d’un clapet anti-retour et d’une pompe Pedrollo ZXm 2/40-GM à flotteur magnétique vertical et offrant un passage libre de 40 mm.

Ainsi, avec une profondeur de fond de fouille réduite, le chantier pourra être réalisé à la pelle à main.

Poste de refoulement compact pour eaux usées domestiques

Entretien de l’ Assainissement Idéal

Un filtre compact Idéal, simple, efficace, mais au goût de Nutella.

Nous intervenons aujourd’hui pour l’entretien courant d’un filtre compact Hydrofiltre HF05, de la société Hydreal, conçu à base de coquilles de noisettes concassées et recyclées.

Ce procédé épuratoire reste simple :

  • Une fosse toutes eaux : décantation des boues et séparation des graisses, pré-traitement anaérobie
  • Un filtre compact à base de coquilles de noisettes concassées et recyclées : traitement aérobie efficace des eaux usées
  • Un poste de relevage : évacuation par relevage des eaux usées traitées
Filtre compact Hydrofiltre à base de coquilles de noisettes concassées et recyclées
Filtre compact Hydrofiltre à base de coquilles de noisettes concassées et recyclées
Fonctionnement de l’auget d’un filtre compact idéal ( hydrofiltre de Hydreal )

Notre intervention d’entretien consiste alors en :

  • mesure de boue du décanteur primaire : 22 %, aucune vidange à effectuer dans l’immédiat ( mesure effectuée à l’aide d’un appareil optique et pressomètrique BAMO Mudline TG). Pour rappel, sur ce type d’installation, une vidange est à effectuer à 50%.
  • nettoyage et lavage du pré-filtre
  • lavage et réglage de l’auget
  • scarification du massif filtrant
  • test de fonctionnement
  • lavage et test du poste de relevage
  • Filtre compact Hydrofiltre à base de coquilles de noisettes concassées et recyclées
  • Hydreal, l' Assainissement Idéal !

Ludovic AGNES, expert en Assainissement Non Collectif

« Ce procédé épuratoire des eaux usées domestiques présente l’avantage d’une stabilité renforcée, unique et inégalée, avec un filtre compact logé au milieu de la fosse toutes eaux, placé ‘au bain-marie’. »

Ludovic AGNES, SARL AQUAsoluces

Relevage ou refoulement ?

Quelle est la différence ?

Le relevage et le refoulement sont couramment utilisés en Assainissement Collectif et en Assainissement Non Collectif, mais aussi dans la gestion des eaux pluviales et de ruissellement.

Ils permettent d’évacuer les eaux vers un exutoire situé plus haut et/ou plus loin.

Poste de relevage et de refoulement Technirel Sanidraina
Poste de relevage et de refoulement Technirel Sanidrain

Quelle est la différence entre un poste de relevage et un poste de refoulement ?

  • Le poste de relevage : le but est de remonter l’eau d’ un point A vers un point B, plus haut, mais situé à proximité immédiate. Après le point B, l’écoulement de l’eau est gravitaire. Il n’existe alors aucune contrainte de pression spécifique et aucun risque de retour gravitaire d’eau vers le point A après l’arrêt de la pompe.
  • Le poste de refoulement : le but est toujours de remonter l’eau d’ un point A vers un point B, plus haut, mais cette fois ci situé beaucoup plus loin. Il existe alors une contrainte de pression spécifique, liée à la Hauteur Manométrique Totale ( HMT* ), et un risque de retour gravitaire d’eau vers le point A, après l’arrêt de la pompe, qui pourrait être préjudiciable, sans dispositif particulier, à la pérennité de l’installation de pompage. En effet, ce retour d’eau vers la pompe occasionnerait des déclenchements intempestifs de celle-ci, qui, trop sollicitée, rendrait l’âme rapidement.

Ainsi, le poste de refoulement, contrairement au poste de relevage, sera obligatoirement équipé d’un clapet anti-retour. De plus, les performances et caractéristiques de sa pompe resteront toujours supérieures à celles d’un poste de relevage, notamment concernant le rapport débit / HMT.


« Qui peut le plus, peut le moins ! Ainsi, le poste de refoulement reste à privilégier. »

Ludovic AGNES, SARL AQUAsoluces

*HMT : la Hauteur Manométrique Totale est calculée selon la hauteur de relevage, la longueur de refoulement et le diamètre de la conduite de refoulement.

Autorisation de jeter un pavé dans la mare

Attention aux éclaboussures, des personnes vont être mouillées !

L’étude de sol et de définition de filière peut parfois conclure à la mise en place d’une solution drainée, avec rejet vers un exutoire privé, voire publique.

Évidemment, cette solution est de dernier recours, le but étant de limiter les rejets et ainsi favoriser l’infiltration dans le sol.

Cependant, lorsqu’il s’impose, et conformément à l’arrêté ministériel prescription technique du 7 Septembre 2009, modifié le 7 Mars 2012, un tel rejet nécessite l’autorisation du propriétaire gestionnaire de l’exutoire ( article 12 ).

Depuis quelques années maintenant, dans le cas de rejet en fossé départemental, certains Conseils Départementaux exigent une infiltration partielle avant rejet.

Outre le fait que cette infiltration partielle risque d’aggraver la situation, avec notamment la création de volumes de rejet supplémentaires par drainage des terrains encaissants, cette disposition reste totalement illégale et non règlementaire.

En effet, dans le cas d’une perméabilité inférieure à 10 mm/h, l’arrêté ministériel interdit clairement l’infiltration dans le sol, même partielle, dans ses articles 11 et 12 :

Article 11 :
Les eaux usées traitées sont évacuées, selon les règles de l’art, par le sol en place sous-jacent ou juxtaposé au traitement, au niveau de la parcelle de l’immeuble, afin d’assurer la permanence de l’infiltration, si la perméabilité est comprise entre 10 et 500 mm/h.

Article 12 :
Dans le cas ou le sol en place sous-jacent ou juxtaposé au traitement ne respecte pas les critères définis à l’article 11 ci dessus, les eaux usées traitées sont drainées et rejetées vers le milieu hydraulique superficiel après autorisation du propriétaire ou du gestionnaire du milieu récepteur, s’il est démontré, par une étude particulière à la charge du pétitionnaire, qu’aucune autre solution d’évacuation n’est envisageable.

Le critère de perméabilité, fixé à 10 mm/h minimum, et, selon les règles de l’art ( DTU 64.1 ), mesuré à 0.70 mètre de profondeur minimum, reste le facteur limitant officiel.

Autrement dit, un Conseil Départemental a clairement le droit de refuser le rejet dans un fossé.

Toutefois, imposer une infiltration partielle avant rejet, lorsque la perméabilité est inférieure à 10 mm/h, reste totalement illégal.

D’ailleurs, il n’existe aucune règle de dimensionnent officielle pour cette infiltration partielle avant rejet et celle-ci n’est mentionnée dans aucun texte règlementaire ( arrêté prescriptions techniques, DTU 64.1 …).

En considérant le pouvoir de l’administration locale ( département, commune ), celle-ci peut se réserver le droit d’être plus restrictive mais ne peut, en aucun cas, être plus laxiste que la règlementation nationale.

Autrement dit, le Département peut interdire plus que l’État. Par contre, le Département ne peut pas autoriser quelque chose interdit par l’État.

Autrement dit, le Département ne peut pas autoriser l’infiltration, même partielle, lorsque l’État l’interdit.

L’infiltration partielle avant rejet n’est donc pas règlementairement reconnue. Dans une telle situation, le SPANC compétent ne peut donc pas emmètre un avis conforme.

Malheureusement, dans un tel cas, bureaux d’études, comme installateurs, sommes obligés de nous plier à cet abus.

Faute de quoi, sans solution complète et pérenne pour l’assainissement des eaux usées, sans autorisation de rejet, l’habitation devrait être classée insalubre par la préfecture ( ARS ), avec toutes ses conséquences …

Pour autant, dans ces conditions, notre travail reste non règlementaire, et, en cas de problème, la faute nous sera reprochée et nous devrons assumer.

Peut être faudrait-il songer à corriger officiellement ce point essentiel de la règlementation …


« L’infiltration partielle avant rejet, dans le cas d’une perméabilité inférieure à 10 mm/h, reste non réglementaire selon les articles 11 et 12 de l’arrêté ministériel du 7 Septembre 2009, modifié le 7 Mars 2012 »

Ludovic AGNES, SARL AQUAsolucese

affaire à suivre …

Graf Klaro Quick : retour d’expérience in situ

Après plus de 7 ans d’utilisation sans entretien …

La micro-station Graf Klaro Quick 6 EH, agrément ministériel n° 2012-031, fonctionne selon le principe SBR à boue activée.

La qualité et la robustesse de la cuverie Graf n’est plus a démontrer.

Toutefois, cette micro-station a été victime de nombreuses critiques et ragots, souvent colportés par des personnes incompétentes, ou mal formées, tombées et noyées dans la facilité du ‘il parait que’, nourrissant ainsi un certain lobbying.

Mais qu’en est il vraiment ?

Nous intervenons aujourd’hui pour l’entretien de ce modèle après que notre outil de « relation client » ait automatiquement envoyé une relance concernant l’entretien a effectuer.

Notre client se manifeste tardivement, après 7 ans de fonctionnement. Mais en Assainissement, vaut mieux tard que jamais !

Entretien Micro-station Graf Klaro Quick 6 EH à La Meauffe ( 50880 )
Entretien Micro-station Graf Klaro Quick 6 EH à La Meauffe ( 50880 )

Ainsi, notre intervention consiste en :

  • Mesure de boue du décanteur primaire ( appareil optique et pressométrique Bamo MUDLINE TG ) : 70% = Vidange immédiate à effectuer !
  • Mesure de Floch bactérien du réacteur SBR : 30% = OK
  • Test et nettoyage du compresseur à pistons Nitto LA-80B = OK ( les pistons seront à changer dans 2 ans )
  • Test des électrovannes = OK
  • Recirculation forcée pendant 10 minutes
  • Aération : dense, homogène, fines bulles = OK
  • Observation du rejet : clair, translucide, sans MES apparente, inodore
  • Lavage général de l’installation

« Force est de constater que cette installation fonctionne parfaitement, malgré l’ absence d’entretien depuis 7 ans. Toutefois, une vidange du décanteur primaire doit être effectuée rapidement. »

Ludovic AGNES, SARL AQUAsoluces
