La micro station d’épuration Graf France easyOne est une solution idéale pour le traitement des eaux usées domestiques issues d’une résidence principale, même en locatif.

Cette filière compacte d’Assainissement Non Collectif agréée s’installe facilement, même dans un sol argileux et fortement hydromorphe, et même avec très peu de place disponible.

Les conditions de pose de ce dispositif révolutionnaire sont simplifiées, sans dalle d’ancrage en béton, même en terrain difficile avec remontée de nappe phréatique.

De plus, la ventilation secondaire, parfois difficile à placer, notamment en réhabilitation, reste facultative pour ce modèle de micro-station d’épuration. Adieu les mauvaises odeurs !

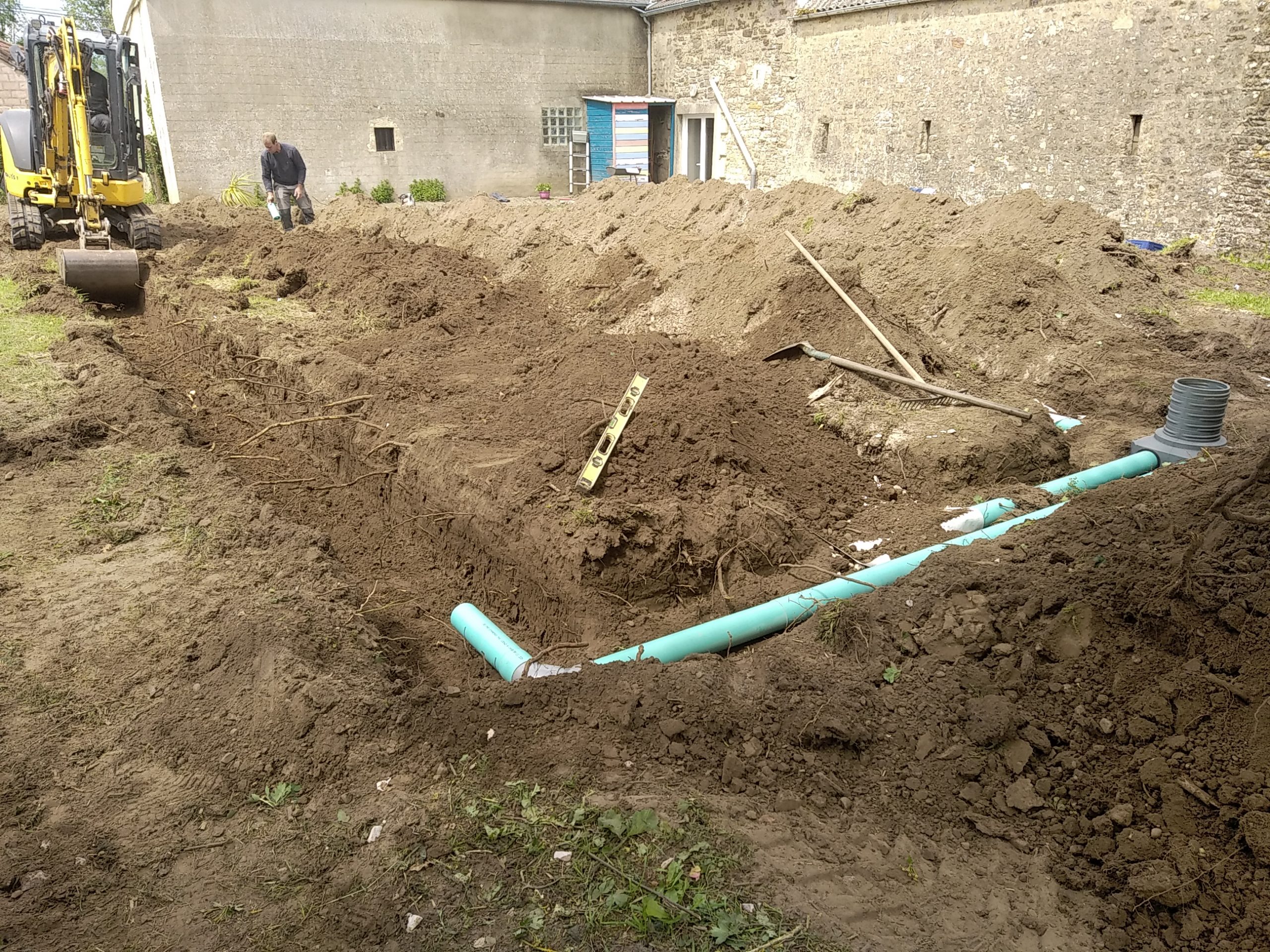

Un exemple de pose d’une micro-station Graf easyOne 7 EH agréée ( selon notre étude de sol et de définition de filière ), en compagnie de la SARL Fossey Le Blond TP de Saint-Georges-Montcocq :

Il est encore courant de voir dans des formulaires SPANC, liés à la conception d’Assainissement Non Collectif, certaines mentions obsolètes ou incohérentes avec la réglementation. Evidemment cela reste de simples erreurs, qui paraissent non significatives, mais qui pourraient être lourdes de conséquences :

• 1. Vérification de l’absence de nappe à moins de 1 mètre de profondeur : cette information est trompeuse et reste inexacte, avec de potentielles conséquences sur la qualité des eaux souterraines. En effet, comme indiqué dans l’article 6, paragraphe e), de l’arrêté ministériel prescriptions techniques du 7 Septembre 2009, modifié par l’arrêté du 7 Mars 2012, concernant l’épandage dans le sol, “l’absence d’un toit de nappe aquifère, hors niveau exceptionnel de hautes eaux, est vérifiée à moins d’un mètre du fond de fouille“.

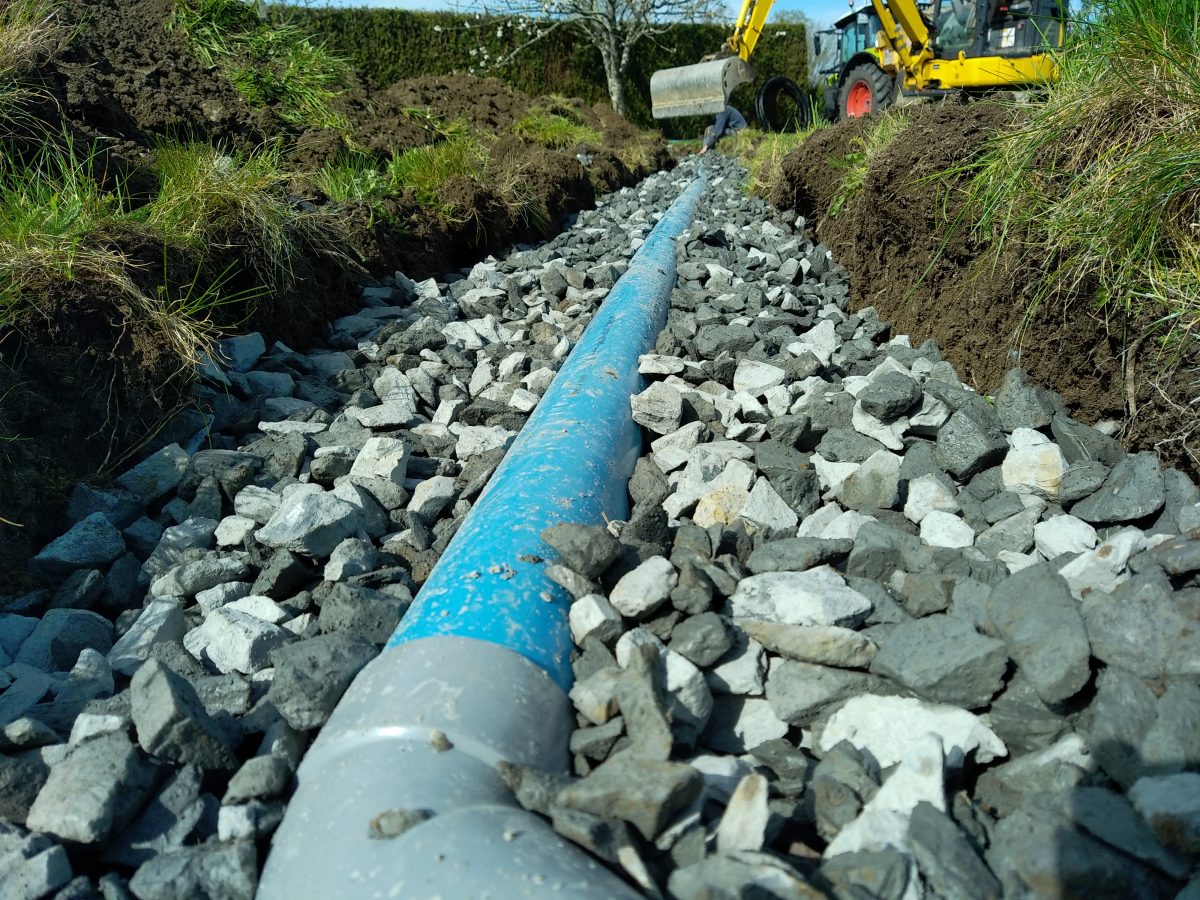

  Dans ces conditions, avec une profondeur de fouille des tranchées variant de 0.50 à 0.60 mètre, l’absence de nappe doit être vérifiée à une profondeur minimale de 1.50 mètre et non 1 mètre ! Une erreur de 33% tout de même.

  Ce point n’est pas à prendre à la légère, et vise à préserver la qualité de la ressource en eau souterraine.

  Cette mauvaise interprétation reste une réelle induction à l’erreur pour le concepteur ( bureau d’études ). En cas de sinistre, de dysfonctionnements, ou de pollution des eaux souterraines, à qui incombera la faute ?

  Ainsi, de nombreux épandages, pourtant récents, pourtant déclarés, pourtant validés, ne sont peut-être pas conformes au regard de la réglementation.



• 2. Nombre de pièces principales = nombre de chambres + 2 : Cette règle de calcul est obsolète et ne correspond pas à la réglementation, même si les conséquences sont de faible importance. L’article 5 de l’arrêté ministériel prescriptions techniques du 7 Septembre 2009, modifié par l’arrêté du 7 Mars 2012, est clair sur ce point est renvoi à l’article R.111-1 -1 du code de la construction et de l’habitation :

  “Un logement ou habitation comprend, d’une part, des pièces principales destinées au séjour ou au sommeil, éventuellement des chambres isolées et, d’autre part, des pièces de service, telles que cuisines, salles d’eau, cabinets d’aisance, buanderies, débarras, séchoirs, ainsi que, le cas échéant, des dégagements et des dépendances.“

  Ni plus, ni moins, sans aucune notion de surface.




Le traitement et l’évacuation des eaux usées domestiques par épandage dans le sol et contenu sur la parcelle reste la solution la plus efficace, la plus durable et la plus économique, mais uniquement lorsque toutes les conditions réglementaires sont réunies par sa mise en oeuvre.

Sa conception et sa réalisation excluent toute approximation afin de garantir le bon fonctionnement de la filière, mais surtout, pour préserver la qualité de la ressource en eau souterraine.

Lorsque les conditions réglementaires ne sont pas réunies pour la mise en oeuvre d’un traitement et d’une évacuation des eaux usées par épandage dans le sol en place, les filières compactes, telles que les filtres compacts et les micro-station d’épuration, ont un réel intérêt.

Le compresseur d’air, appelé aussi sur-presseur, est l’organe vital d’une micro-station d’épuration.

Il apporte l’air, par bullage dans la cuve, nécessaire au développement et à la culture de bactéries aérobies, libres ou fixées. Ces bactéries assurent alors le traitement des eaux usées domestiques.

Deux grandes familles de compresseur existent :

• Compresseur à piston : l’air est comprimé par l’action de pistons placés dans des cylindres. Les modèles les plus connus sont les sur-presseurs de la marque Nitto ( LA-80B, LA-60B, LA-100A, LA-120A … ). Les pistons sont à changer toutes les 20 000 heures environ, selon l’usage, ou en cas de chute de pression. Des témoins d’usure sont présents sur ces pistons.

• Compresseur à membranes : l’air est comprimé par l’action de membranes flexibles en caoutchouc, similaire à l’action d’une pompe à vélo. Les modèles les plus connus sont les sur-presseurs à membranes des marques Secoh ( EL-S-60, EL-S-60n, JDK-S ) et Hiblow ( HP-80, HP-100 … ). Ces membranes sont à changer en moyenne tous les 18 mois. Elles finissent par se déchirer provoquant l’arrêt du compresseur par l’action d’un micro-contacteur de sécurité. Ces membranes sont donc des pièces d’usure, des consommables plus ou moins chers selon les fabricants.

Le marché de l’Assainissement Non Collectif, avec notamment l’obligation de moyen par la mise en place de l’agrément ministériel, a fait flamber les prix de ces compresseurs et de leurs pièces détachées. Il existe cependant des solutions de substitution, moins chers et toutes aussi performantes : les compresseurs génériques ( AP-60, AP-80, AP-100 … ).

💡 Bon à savoir : les références de ces sur-presseurs correspondent généralement au débit d’air, exprimé en litres par minute, à la pression de service la plus adaptée. Ainsi, le modèle Hiblow HP-100 a un débit d’air de 100 Litres par minutes. Le modèle Nitto LA-80B, quand à lui, offre un débit d’air de 80 Litres par minute. La pression de service et la pression maximale de ces compresseurs doivent être contrôlées régulièrement à l’aide d’un manomètre spécifique ( mBar ).

En conclusion : si votre compresseur à membranes s’arrête, cela ne signifie pas obligatoirement qu’il est hors d’usage ! Le changement des membranes et le recentrage du micro-contacteur devraient suffire pour qu’il soit de nouveau pleinement opérationnel !

Confiez-nous cet entretien et réparation à distance :

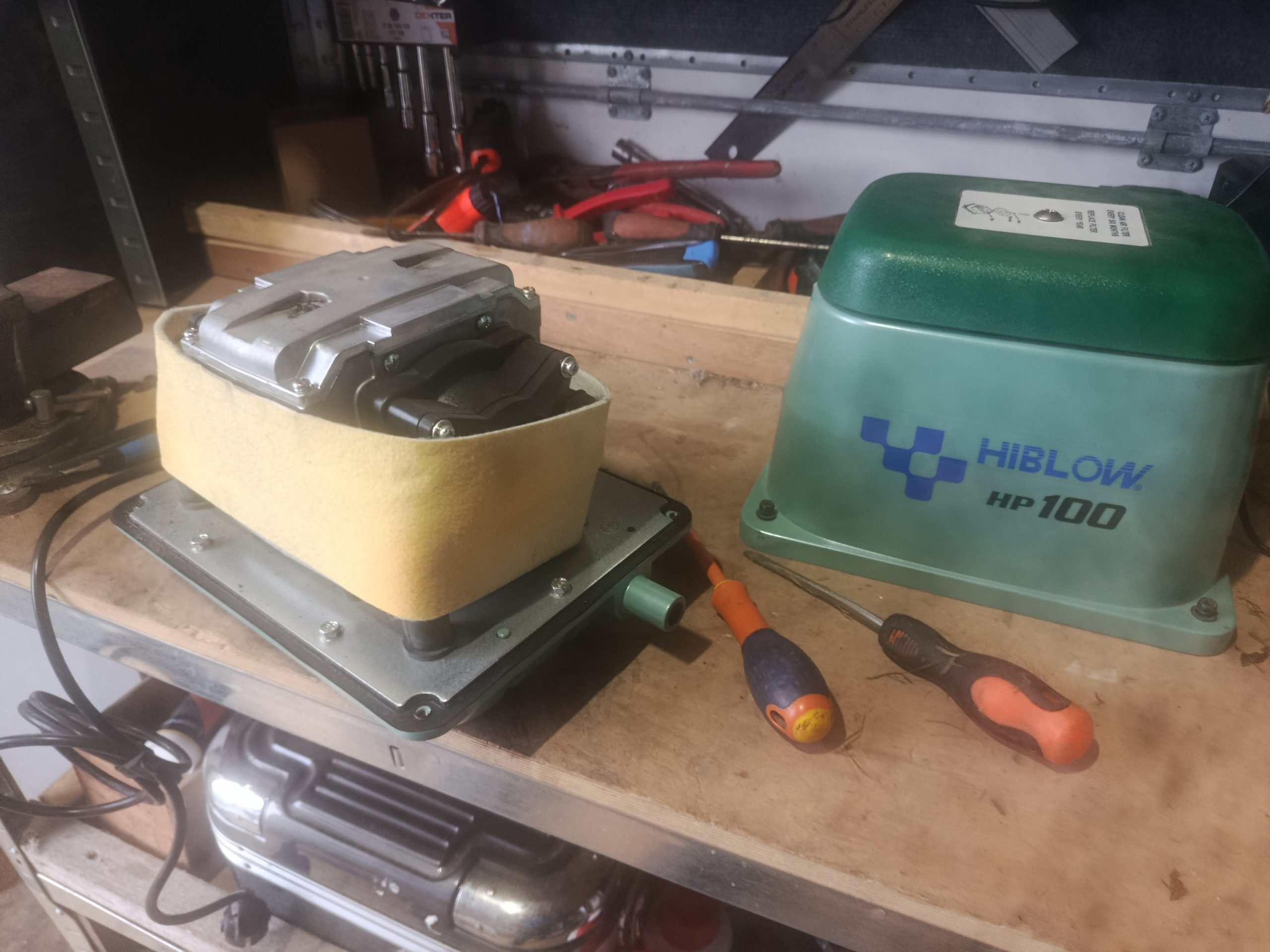

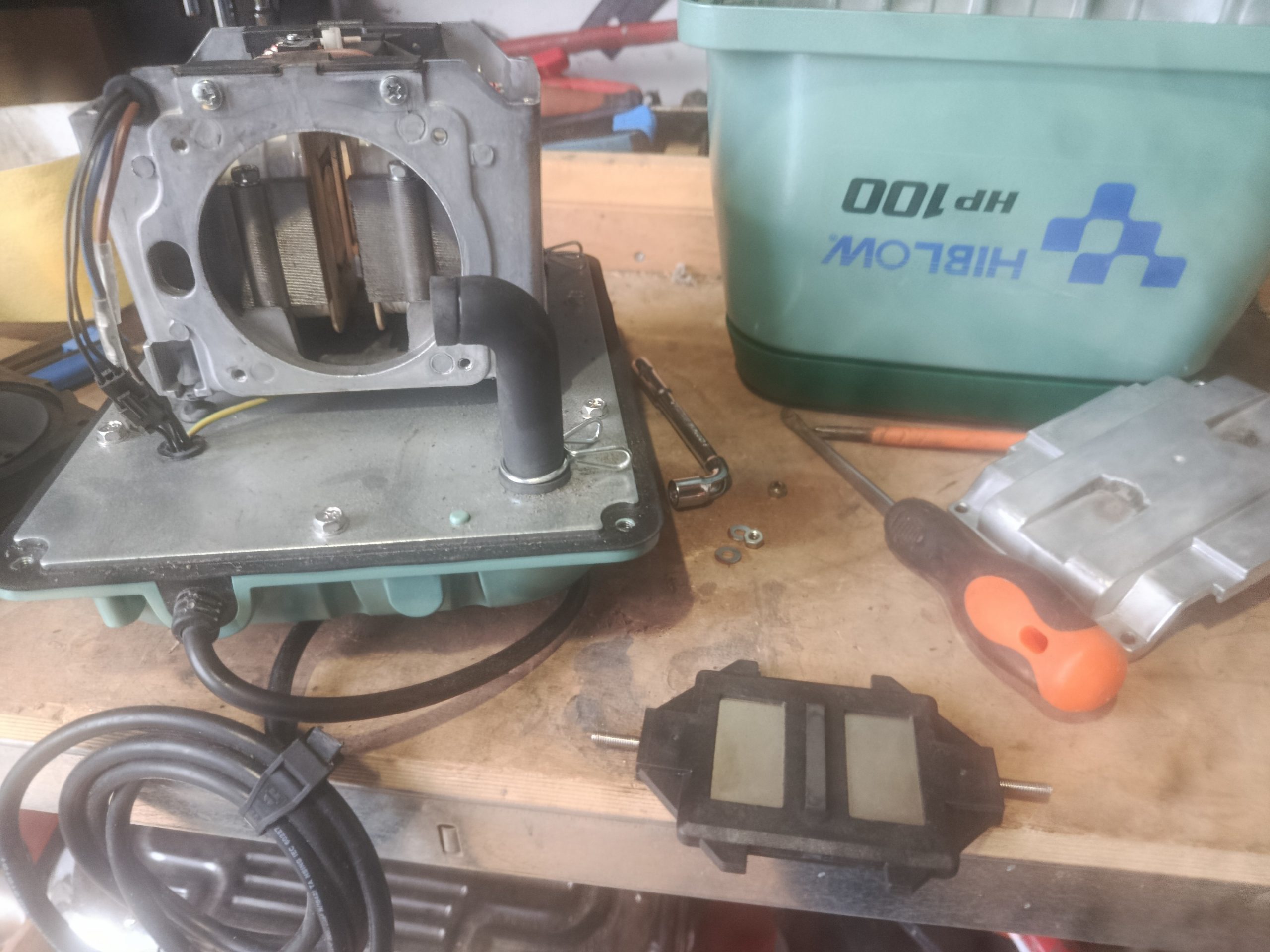

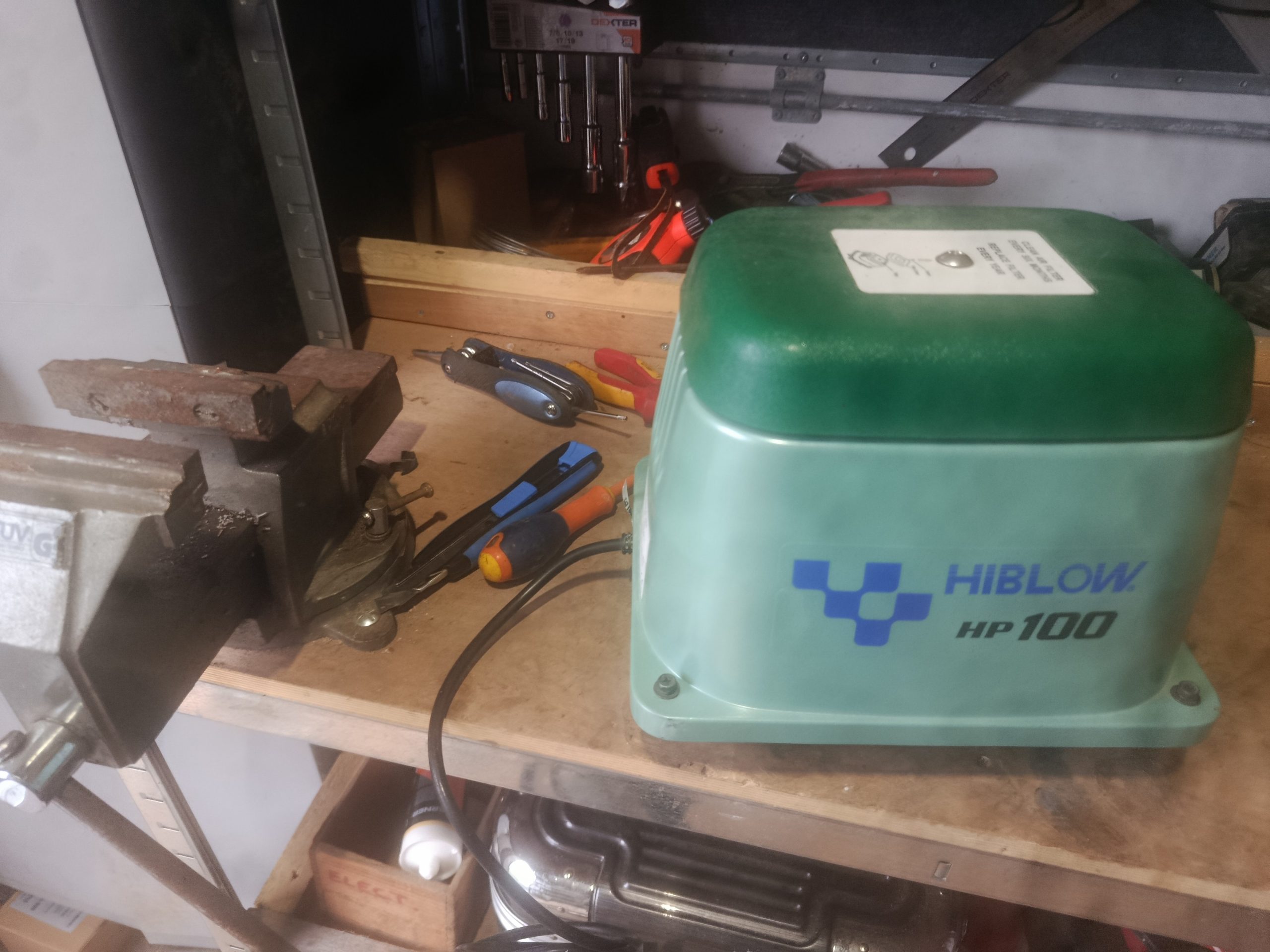

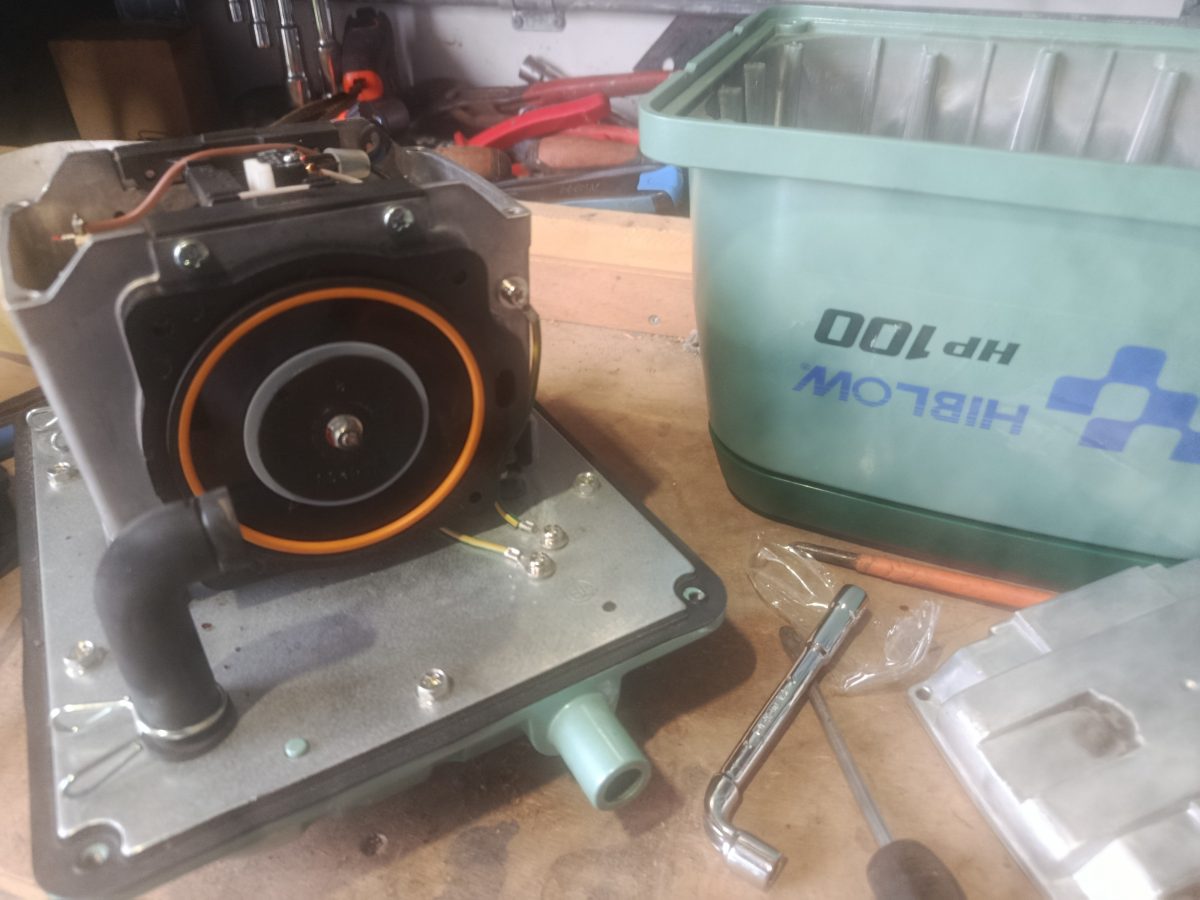

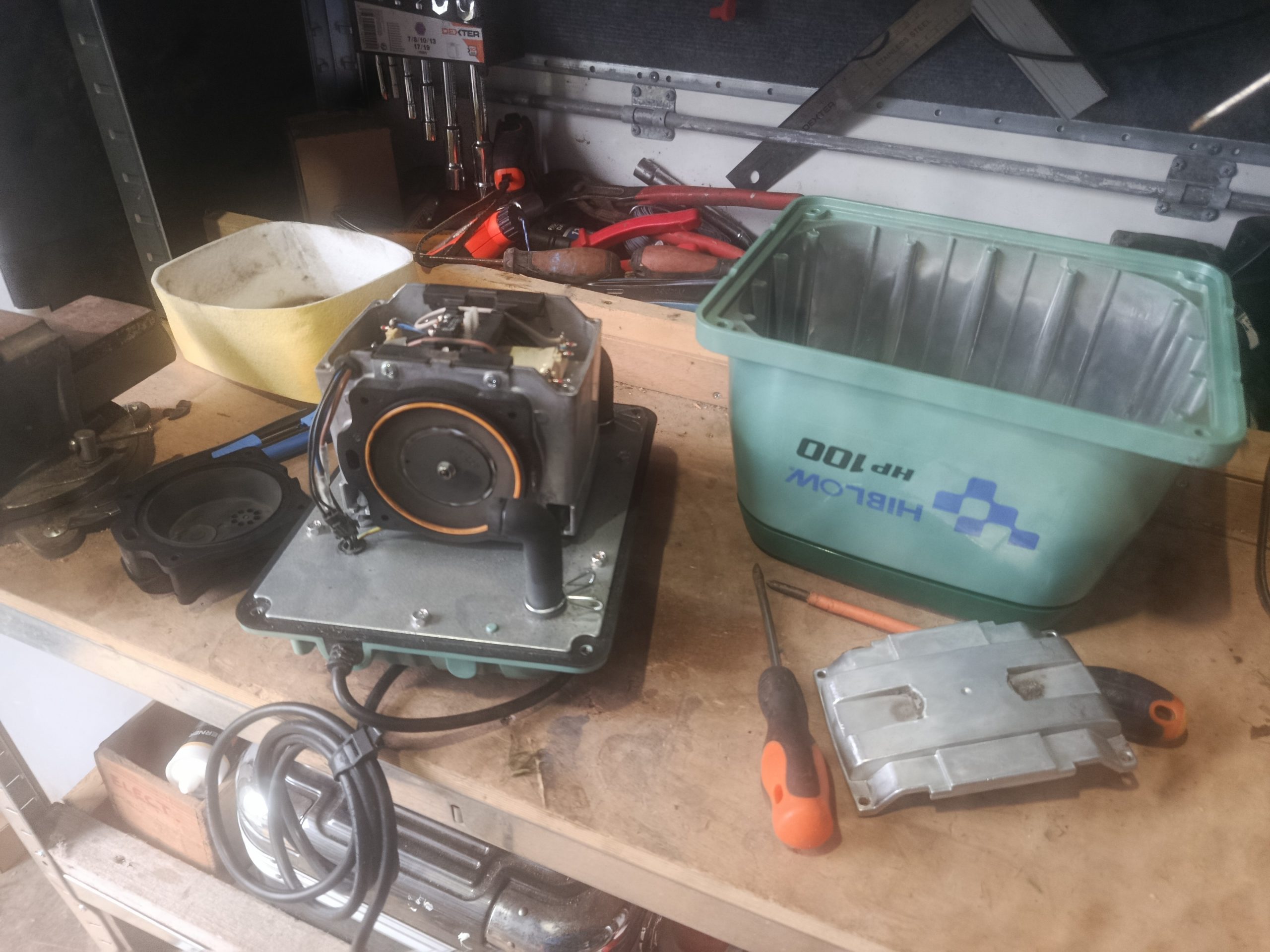

Nous avons reçu hier un compresseur à membranes Hiblow HP-100, provenant de la région de Nantes ( 44000 ), pour expertise et réparation. Après quelques minutes en atelier, nous établissons un devis à cet usager. Le devis accepté, le sur-presseur est réparé, avec changement des membranes, testé, puis renvoyé le jour même à son propriétaire par le transporteur La Poste Colissimo.

Nous rappelons que l’entretien de votre micro-station d’épuration ne se résume pas qu’à l’entretien du compresseur et au changement de ses membrane ou pistons. Il convient de se référer au guide de l’usager, émis par le fabricant, pour effectuer correctement, et à temps, ces maintenances préventives et / ou curatives.

Intervention ce jour, à Saint-Georges-d’Elle ( 50680 ), pour l’entretien d’une filière classique, composée d’une fosse toutes eaux SEBICO FAN 10 000 Litres, d’un poste de relevage eaux pré-traitées, grand volume ( 3000 Litres ), bi-pompes, et d’un épandage à très faible profondeur de 108 mètres linéaires.

Cette filière a été installée en 2022, par notre partenaire Terrassier Erick HAMOND, de La Meauffe ( 50880 ), pour des gîtes ruraux, selon notre étude de sol et de définition de filière réalisée fin 2021.

Lors de cet entretien, nous procédons d’abord à une mesure de boue dans la fosse toutes eaux.

Nous lavons ensuite le pré-filtre de la fosse toutes eaux SEBICO FAN 10 m³.

Nous nous attardons dans le poste de relevage avec l’extraction et le lavage des 2 pompes Pedrollo ZXm 2/40-GM et de leur clapet anti-retour et le lavage des 4 flotteurs.

Après remontage, nous effectuons différents tests. Nous vérifions le bon fonctionnement du coffret de pilotage des pompes, modèle Elentek Smart EVO 2 et du coffret d’alarme.

Tout est en ordre !
Nous repasserons dans 18 mois.

La robustesse de la micro-station d’épuration Graf easyOne n’est plus à démontrer, avec une cuve à toute épreuve.

En effet, le fabricant Graf est connu pour la qualité de sa cuverie, notamment pour ses modèles Carat et Platine, avec des conditions de pose simplifiées, sans ancrage, même en présence de nappe phréatique ( parfois frénétique ! ).

Mais qu’en est-il des performances épuratoires et de l’entretien de cette micro-station d’épuration Graf easyOne à technologie SBR ( Sequencing Batch Reactor ) avec un traitement des eaux usées domestiques pendant 6 heures ?

Nous intervenons aujourd’hui pour l’entretien de cette filière compacte composée d’une micro station Graf easyOne 5 EH , d’un poste de relevage des eaux traitées, conçu et fabriqué sur-mesures, et d’une tranchée d’infiltration à faible profondeur.

Ce premier entretien, réalisé après 2 ans de fonctionnement, consiste à :

• Observation de l’état général et du fonctionnement
• Prélèvement instantané en sortie de station = clair, translucide, inodore, sans MES apparente
• Mesure de Floch ( VB30 )
• Mesure de la compression du compresseur
• Nettoyage du filtre à air du compresseur
• Extraction et lavage de la pompe et du clapet anti-retour
• Lavage général et test de la pompe en eau
• Observation des regards de la tranchée d’infiltration

ici tout est OK avec un niveau de flock à 45% après 30 minutes de décantation. Aucune vidange n’est à prévoir dans l’immédiat.

Rappelons que, pour ce modèle Graf easyOne, en l’absence de décanteur primaire, donc en en l’absence de boue primaire, la règle de vidange à 30% ne peut s’appliquer. De ce fait, et comme décrit en page 39 du guide de l’usager, disponible sur le site du Ministère, une mesure de floch, par la méthode VB30, après 30 minutes de décantation, permet d’estimer la pertinence d’une opération de vidange de la micro-station.

Ainsi, pour le modèle de micro-station Graf easyOne, une vidange est à effectuer immédiatement uniquement lorsque le volume du floch décanté de l’échantillon atteint 90%. Nous concernant, nous alertons l’usager dès 75% afin de garder une marge de manœuvre et de sécurité.

Protocole de mesure VB30 :

1. Mettre en marche manuellement l‘aération dans le cas où elle n’est pas active et laisser agir et brasser quelques minutes.
2. Lors de cette phase d’aération, introduire le bol de prélèvement dans le bassin et prélever l‘échantillon.
3. Remplir l’éprouvette cylindrique graduée jusqu’à la valeur de 1000 ml avec l’échantillon prélevé.
4. Laisser décanter l’échantillon dans l’éprouvette cylindrique pendant 30 minutes.
5. Lire la valeur des boues décantées. Si cette valeur dépasse 900 ml ( soit 90% ), une vidange doit être effectuée immédiatement.

Nous sommes intervenus dernièrement pour dépanner une installation d’Assainissement Non Collectif composée d’un filtre compact coco Ecoflo PE2 pack 5 EH sortie haute qui présentait des dysfonctionnements majeurs au niveau de l’évacuation des eaux traitées.

La pompe ne fonctionnait plus après 2.5 ans de service seulement. Mais lors de notre intervention nous comprenons rapidement le pourquoi du comment …

En effet, la pompe de relevage est ici utilisée pour du refoulement, avec une Hauteur Manométrique Totale ( HMT ) importante, d’environ 5,5 mètres. Or, le système de pompage d’origine ne le permet pas. Les nombreux aller / retour d’eau ont eu raison de la pompe avec un clapet non étanche. De plus, suite à des pannes répétées, de la coco a fini par migrer vers la pompe, bloquant la roue vortex et bouchant la colonne de pompage. Issue fatale !

Il s’agit donc d’un défaut d’installation et de mise en service que nous devons corriger.

Nous procédons alors au changement de la pompe Pedrollo Top 2 GM Vortex et nous apportons quelques modifications à la colonne de pompage. Nous préférons une colonne en PVC pression de diamètre 40 mm.

Une vanne raccord union 3 points permet de faciliter le démontage et l’extraction de la pompe et d’empêcher tout retour d’eau lors de ces opérations de maintenance.

Ces améliorations, avec notamment la présence d’un véritable clapet anti-retour, digne de ce nom, autorisent non seulement le relevage mais aussi le refoulement des eaux usées traitées, sans risque pour la pompe, dans le respects de ses caractéristiques techniques et performances.

Certes, cette modification n’est pas considérée dans l’agrément ministériel. Mais la filière est de nouveau opérationnelle, sans gros travaux et à moindre frais pour l’usager. La est bien l’essentiel ! Et heureusement pour l’usager, ces dysfonctionnements à répétition, avec de régulières montées en charge du filtre compact, n’ont pas engendré d’altération de la fibre de coco. Aucun Renouvellement du Média Filtrant ( RMF ) n’est nécessaire.

Suite à cette intervention, et selon plusieurs demandes clients, nous avons conçu un kit d’adaptation permettant le passage d’un filtre compact Ecoflo PE2 5 ou 6 EH sortie basse en sortie haute.

Kit Ecoflo 5 et 6 EH passage sortie basse à sortie haute
