Intervention ce jour, à Saint-Georges-d’Elle ( 50680 ), pour l’entretien d’une filière classique, composée d’une fosse toutes eaux SEBICO FAN 10 000 Litres, d’un poste de relevage eaux pré-traitées, grand volume ( 3000 Litres ), bi-pompes, et d’un épandage à très faible profondeur de 108 mètres linéaires.

Cette filière a été installée en 2022, par notre partenaire Terrassier Erick HAMOND, de La Meauffe ( 50880 ), pour des gîtes ruraux, selon notre étude de sol et de définition de filière réalisée fin 2021.

Lors de cet entretien, nous procédons d’abord à une mesure de boue dans la fosse toutes eaux.

Nous lavons ensuite le pré-filtre de la fosse toutes eaux SEBICO FAN 10 m³.

Nous nous attardons dans le poste de relevage avec l’extraction et le lavage des 2 pompes Pedrollo ZXm 2/40-GM et de leur clapet anti-retour et le lavage des 4 flotteurs.

Après remontage, nous effectuons différents tests. Nous vérifions le bon fonctionnement du coffret de pilotage des pompes, modèle Elentek Smart EVO 2 et du coffret d’alarme.

Tout est en ordre !
Nous repasserons dans 18 mois.

La robustesse de la micro-station d’épuration Graf easyOne n’est plus à démontrer, avec une cuve à toute épreuve.

En effet, le fabricant Graf est connu pour la qualité de sa cuverie, notamment pour ses modèles Carat et Platine, avec des conditions de pose simplifiées, sans ancrage, même en présence de nappe phréatique ( parfois frénétique ! ).

Mais qu’en est-il des performances épuratoires et de l’entretien de cette micro-station d’épuration Graf easyOne à technologie SBR ( Sequencing Batch Reactor ) avec un traitement des eaux usées domestiques pendant 6 heures ?

Nous intervenons aujourd’hui pour l’entretien de cette filière compacte composée d’une micro station Graf easyOne 5 EH , d’un poste de relevage des eaux traitées, conçu et fabriqué sur-mesures, et d’une tranchée d’infiltration à faible profondeur.

Ce premier entretien, réalisé après 2 ans de fonctionnement, consiste à :

• Observation de l’état général et du fonctionnement
• Prélèvement instantané en sortie de station = clair, translucide, inodore, sans MES apparente
• Mesure de Floch ( VB30 )
• Mesure de la compression du compresseur
• Nettoyage du filtre à air du compresseur
• Extraction et lavage de la pompe et du clapet anti-retour
• Lavage général et test de la pompe en eau
• Observation des regards de la tranchée d’infiltration

ici tout est OK avec un niveau de flock à 45% après 30 minutes de décantation. Aucune vidange n’est à prévoir dans l’immédiat.

Rappelons que, pour ce modèle Graf easyOne, en l’absence de décanteur primaire, donc en en l’absence de boue primaire, la règle de vidange à 30% ne peut s’appliquer. De ce fait, et comme décrit en page 39 du guide de l’usager, disponible sur le site du Ministère, une mesure de floch, par la méthode VB30, après 30 minutes de décantation, permet d’estimer la pertinence d’une opération de vidange de la micro-station.

Ainsi, pour le modèle de micro-station Graf easyOne, une vidange est à effectuer immédiatement uniquement lorsque le volume du floch décanté de l’échantillon atteint 90%. Nous concernant, nous alertons l’usager dès 75% afin de garder une marge de manœuvre et de sécurité.

Protocole de mesure VB30 :

1. Mettre en marche manuellement l‘aération dans le cas où elle n’est pas active et laisser agir et brasser quelques minutes.
2. Lors de cette phase d’aération, introduire le bol de prélèvement dans le bassin et prélever l‘échantillon.
3. Remplir l’éprouvette cylindrique graduée jusqu’à la valeur de 1000 ml avec l’échantillon prélevé.
4. Laisser décanter l’échantillon dans l’éprouvette cylindrique pendant 30 minutes.
5. Lire la valeur des boues décantées. Si cette valeur dépasse 900 ml ( soit 90% ), une vidange doit être effectuée immédiatement.

Nous sommes intervenus dernièrement pour dépanner une installation d’Assainissement Non Collectif composée d’un filtre compact coco Ecoflo PE2 pack 5 EH sortie haute qui présentait des dysfonctionnements majeurs au niveau de l’évacuation des eaux traitées.

La pompe ne fonctionnait plus après 2.5 ans de service seulement. Mais lors de notre intervention nous comprenons rapidement le pourquoi du comment …

En effet, la pompe de relevage est ici utilisée pour du refoulement, avec une Hauteur Manométrique Totale ( HMT ) importante, d’environ 5,5 mètres. Or, le système de pompage d’origine ne le permet pas. Les nombreux aller / retour d’eau ont eu raison de la pompe avec un clapet non étanche. De plus, suite à des pannes répétées, de la coco a fini par migrer vers la pompe, bloquant la roue vortex et bouchant la colonne de pompage. Issue fatale !

Il s’agit donc d’un défaut d’installation et de mise en service que nous devons corriger.

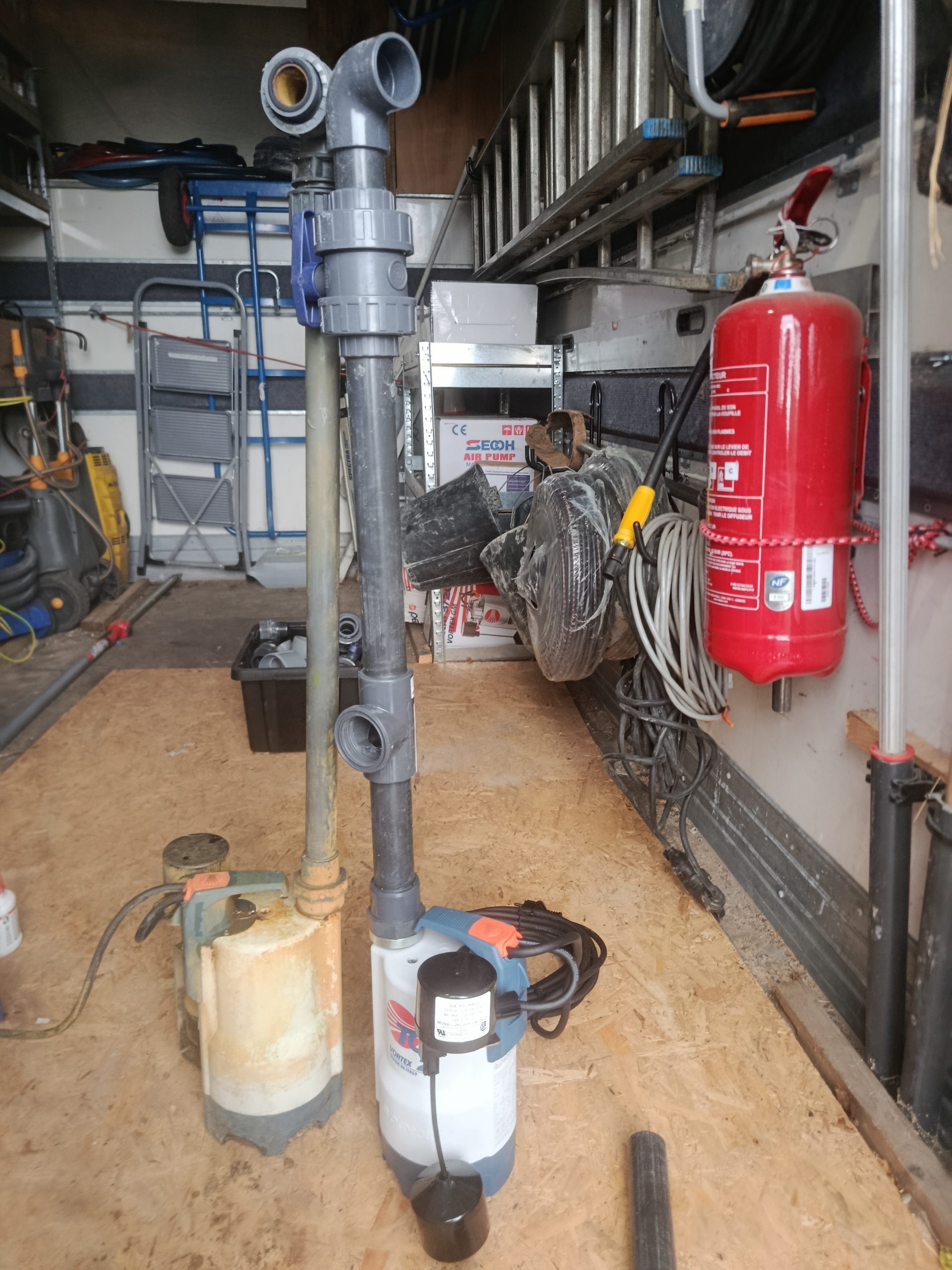

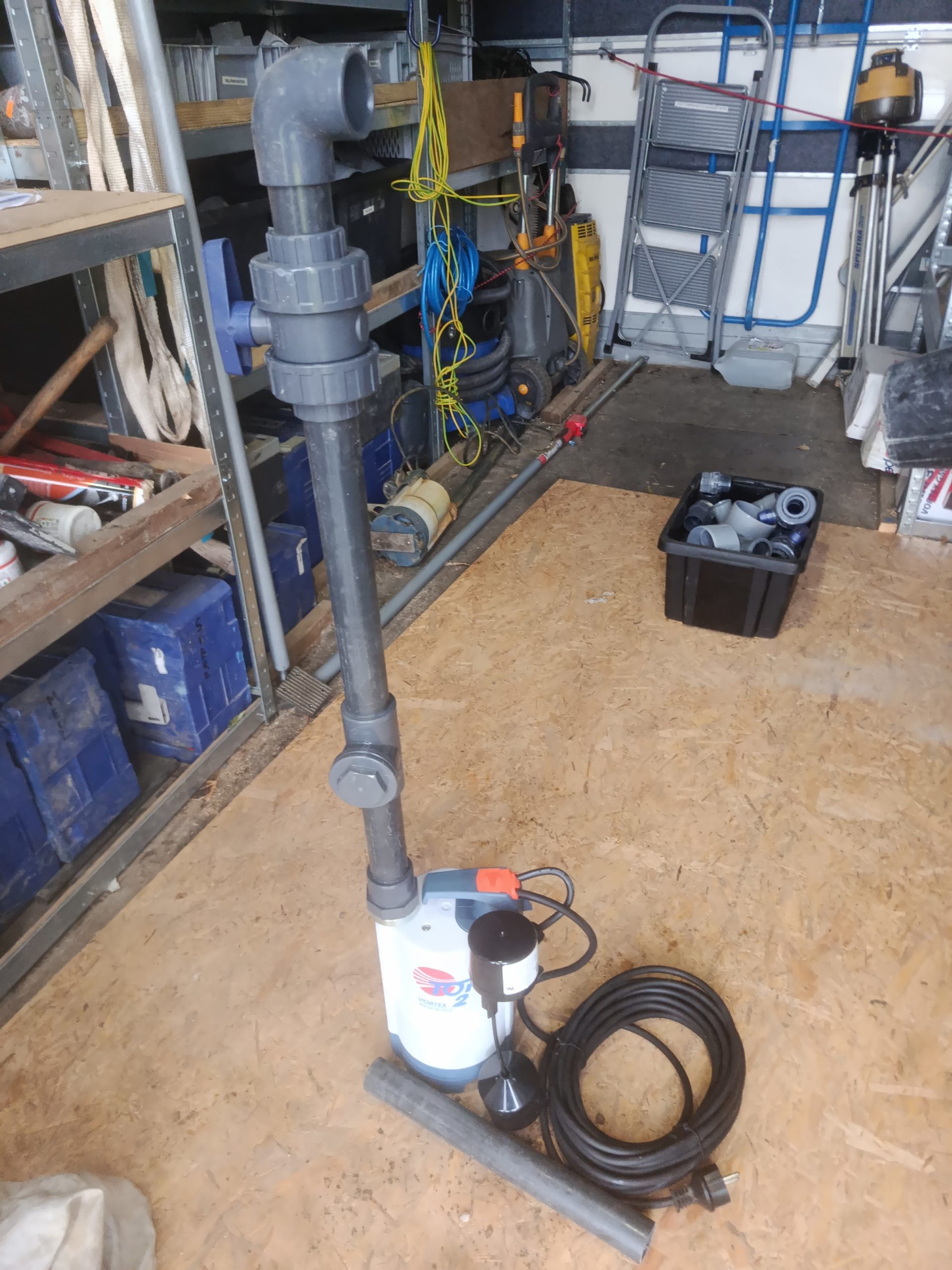

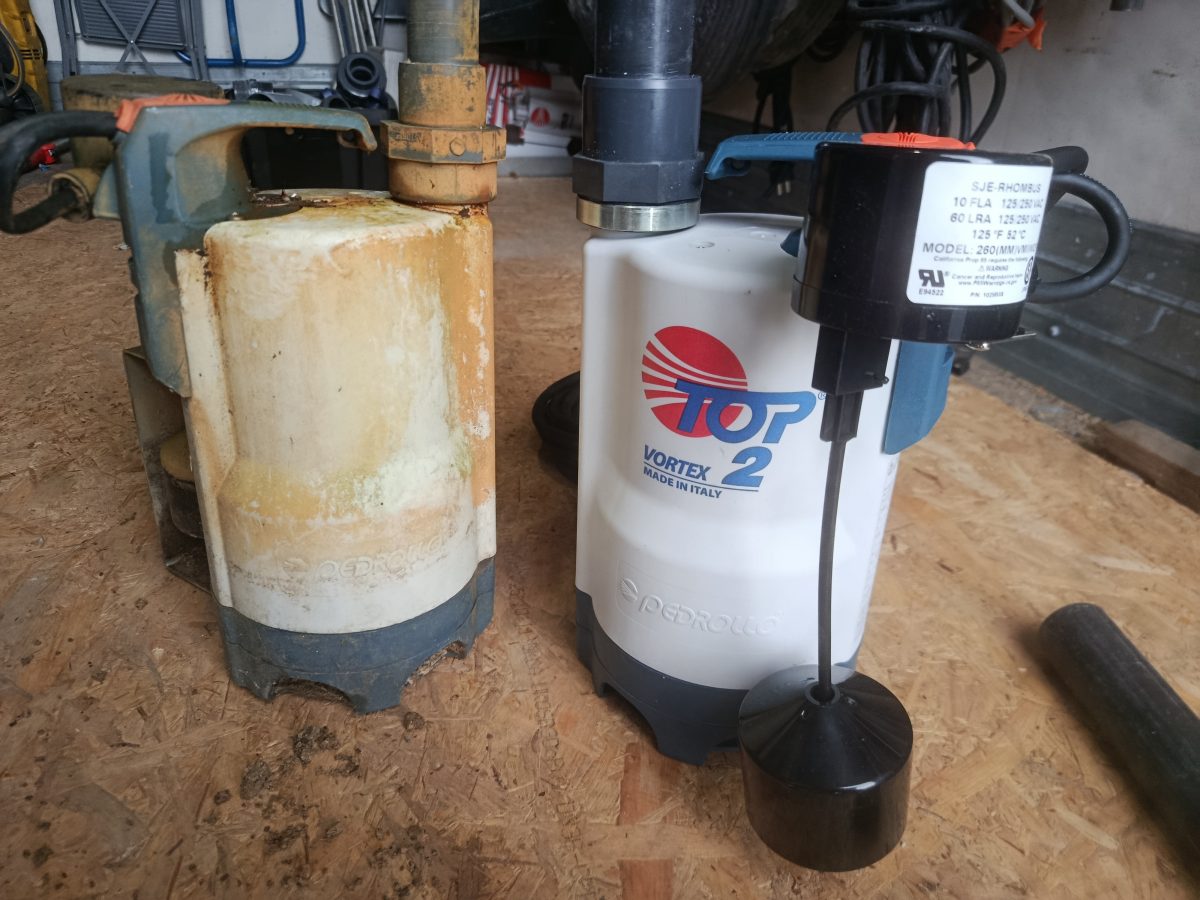

Nous procédons alors au changement de la pompe Pedrollo Top 2 GM Vortex et nous apportons quelques modifications à la colonne de pompage. Nous préférons une colonne en PVC pression de diamètre 40 mm.

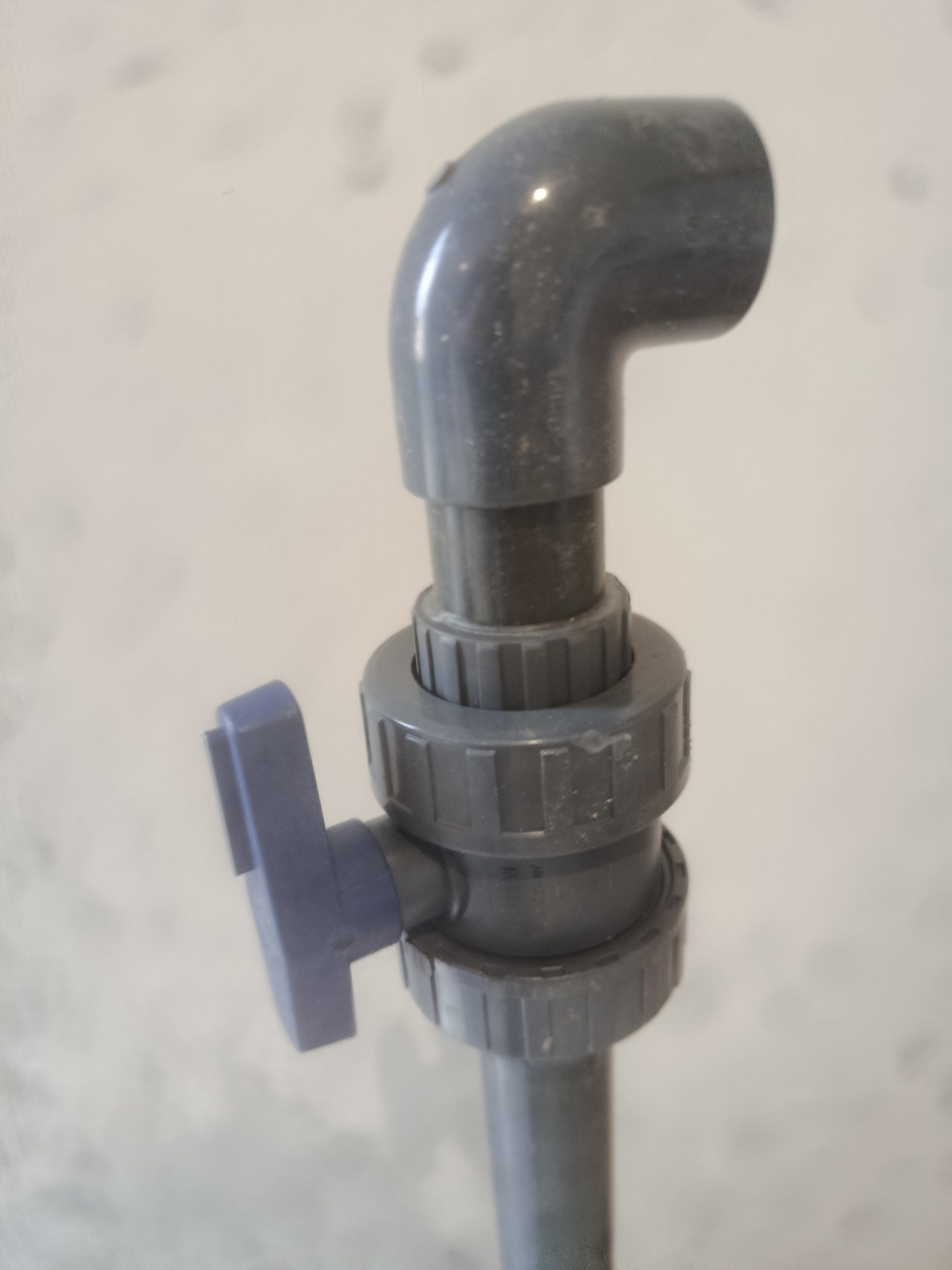

Une vanne raccord union 3 points permet de faciliter le démontage et l’extraction de la pompe et d’empêcher tout retour d’eau lors de ces opérations de maintenance.

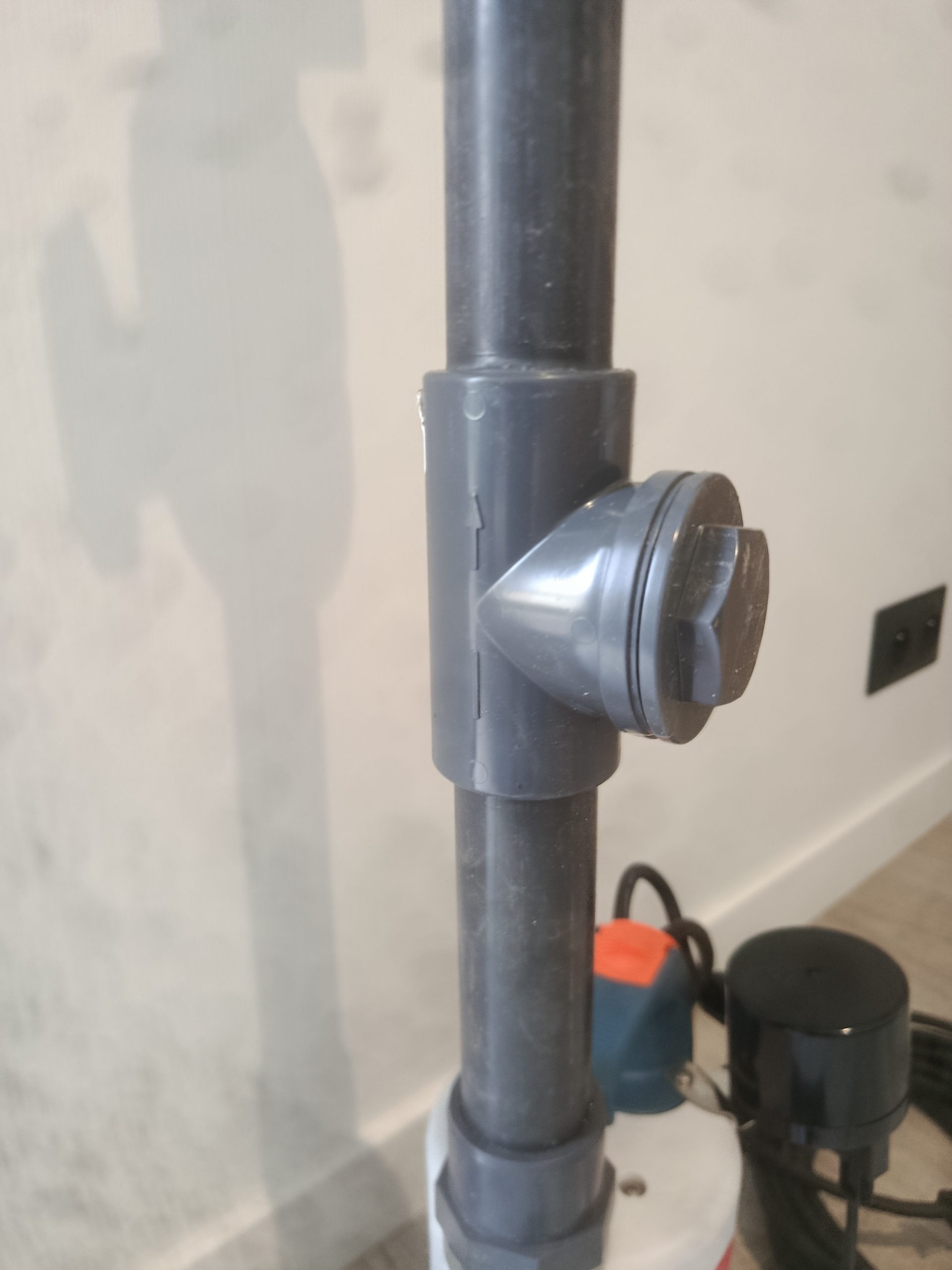

Ces améliorations, avec notamment la présence d’un véritable clapet anti-retour, digne de ce nom, autorisent non seulement le relevage mais aussi le refoulement des eaux usées traitées, sans risque pour la pompe, dans le respects de ses caractéristiques techniques et performances.

Certes, cette modification n’est pas considérée dans l’agrément ministériel. Mais la filière est de nouveau opérationnelle, sans gros travaux et à moindre frais pour l’usager. La est bien l’essentiel ! Et heureusement pour l’usager, ces dysfonctionnements à répétition, avec de régulières montées en charge du filtre compact, n’ont pas engendré d’altération de la fibre de coco. Aucun Renouvellement du Média Filtrant ( RMF ) n’est nécessaire.

Suite à cette intervention, et selon plusieurs demandes clients, nous avons conçu un kit d’adaptation permettant le passage d’un filtre compact Ecoflo PE2 5 ou 6 EH sortie basse en sortie haute.
