Nous intervenons aujourd’hui près de Valognes ( 50700 ) pour le raccordement des eaux usées issues d’une future fromagerie artisanale au réseau publique d’assainissement ( aussi appelé tout à l’égout ).
Ces eaux blanches, provenant essentiellement du lavage des locaux et des outils de production, et dépourvues de lactosérum, restent anormalement chargées en pollution organique. Le rejet de telles eaux particulières est soumis à une demande d’autorisation auprès du gestionnaire de la station d’épuration collective.
Ainsi, la communauté de commune de Valognes accepte ce raccordement à condition d’opérer préalablement un pré-traitement efficace, avec séparation et rétention des graisses, et d’augmenter le PH acide de ces eaux, vers une neutralisation.
Ce procédé spécifique n’est pas commercialisé. Il va falloir le concevoir intégralement. Après de nombreux échanges techniques, et après plusieurs mois de travail, notre conception est acceptée. Elle est composée de :

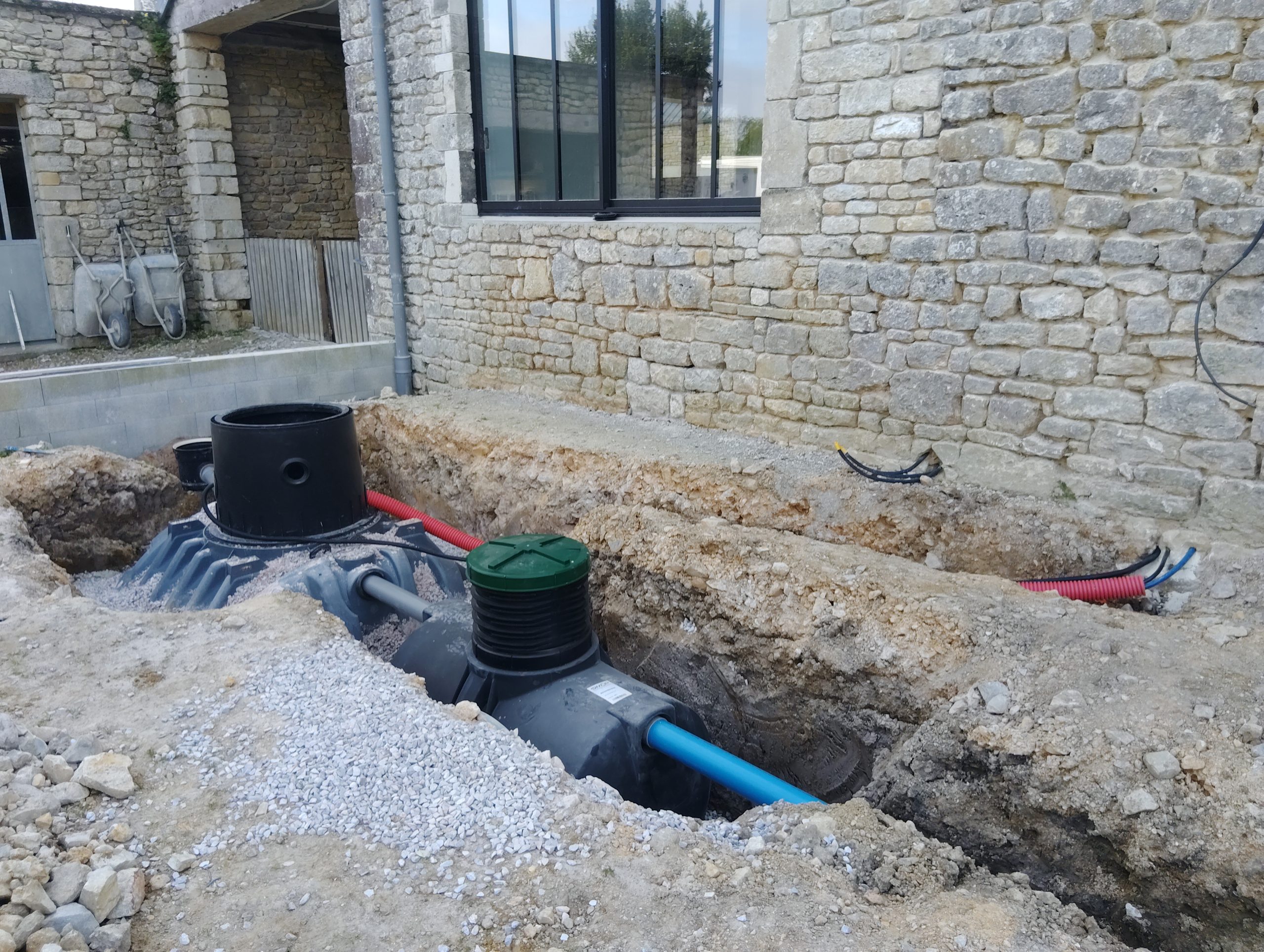

Bac dégraisseur 500 litres ( Confié à Simop )

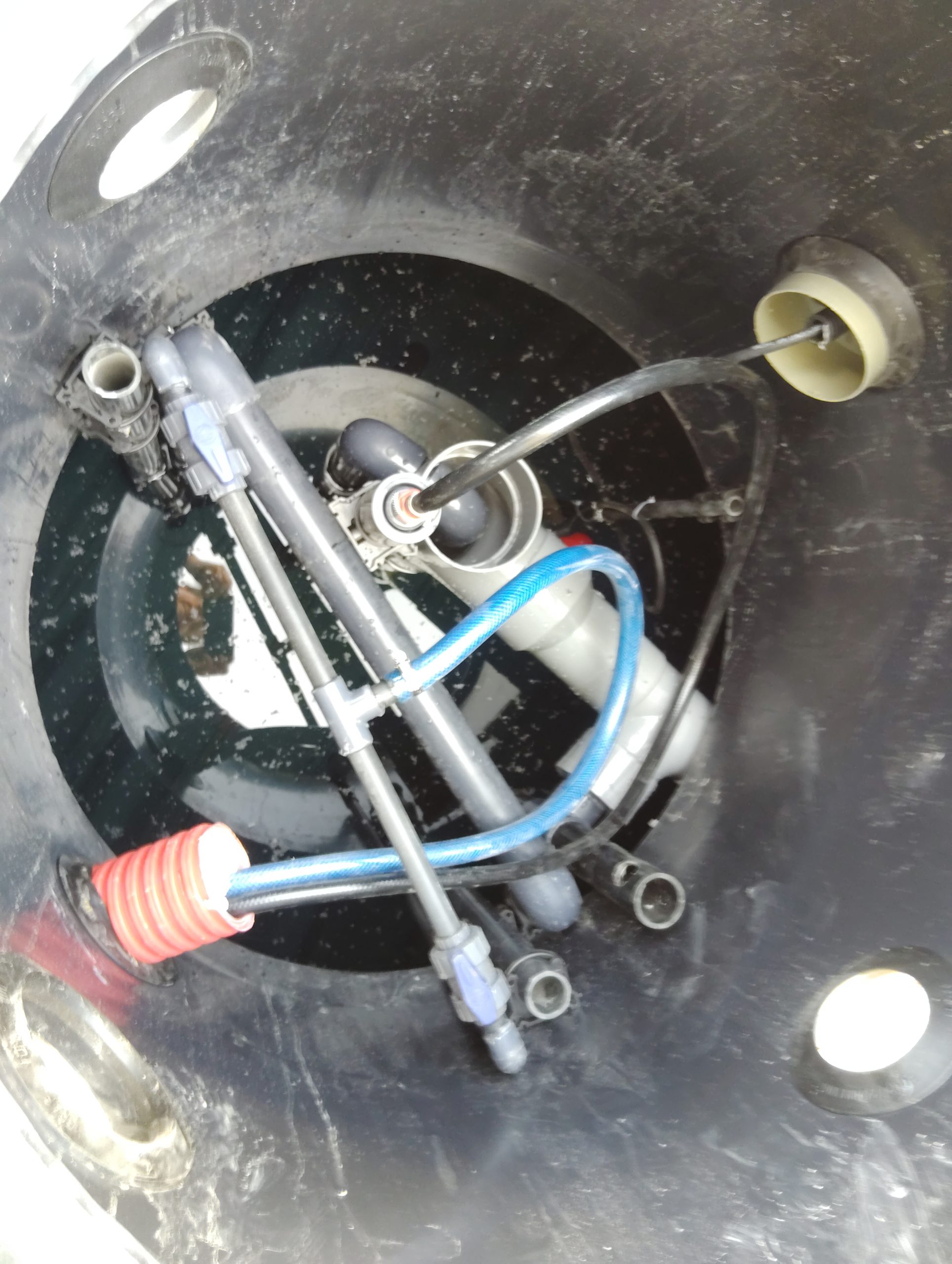

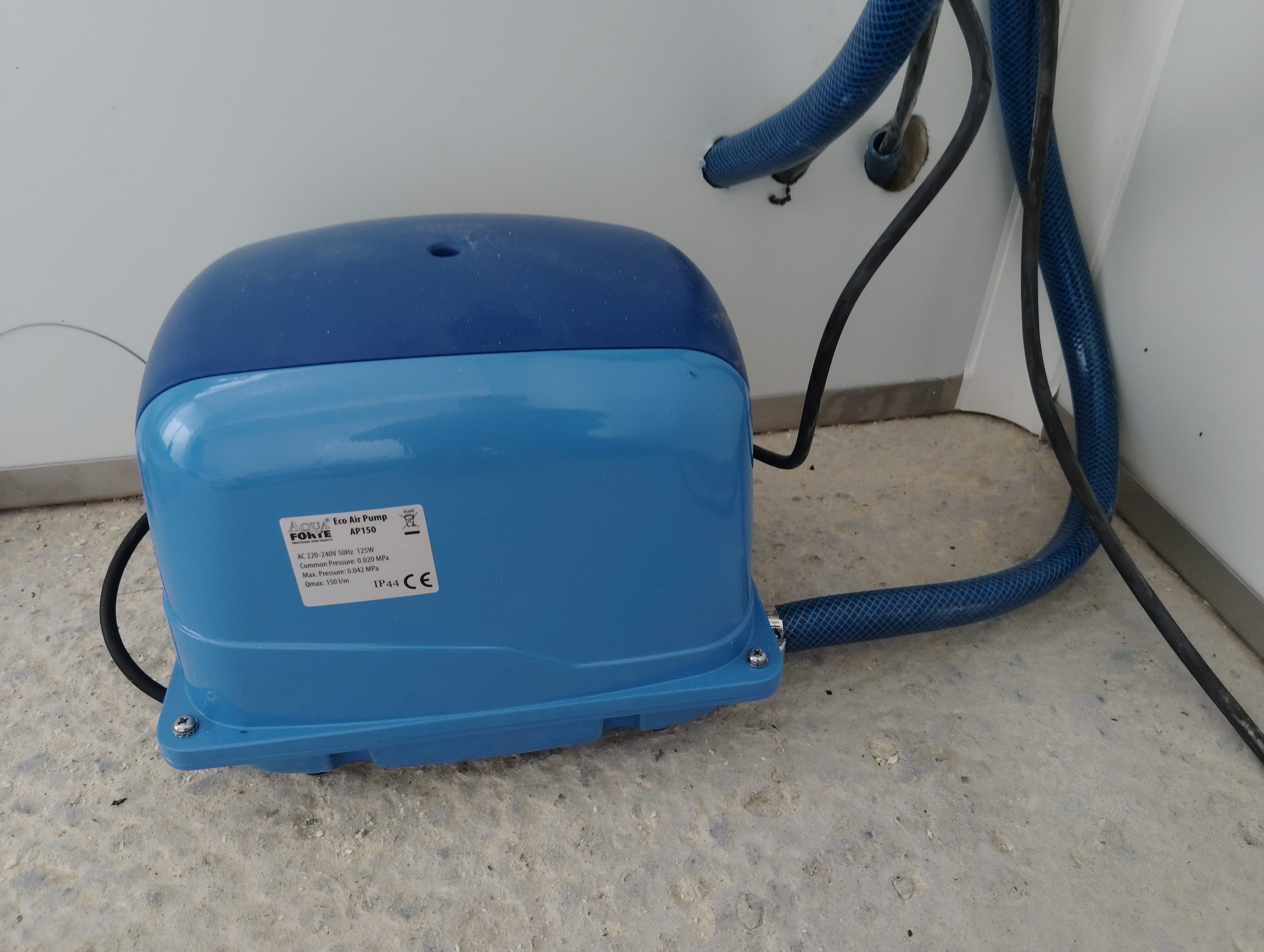

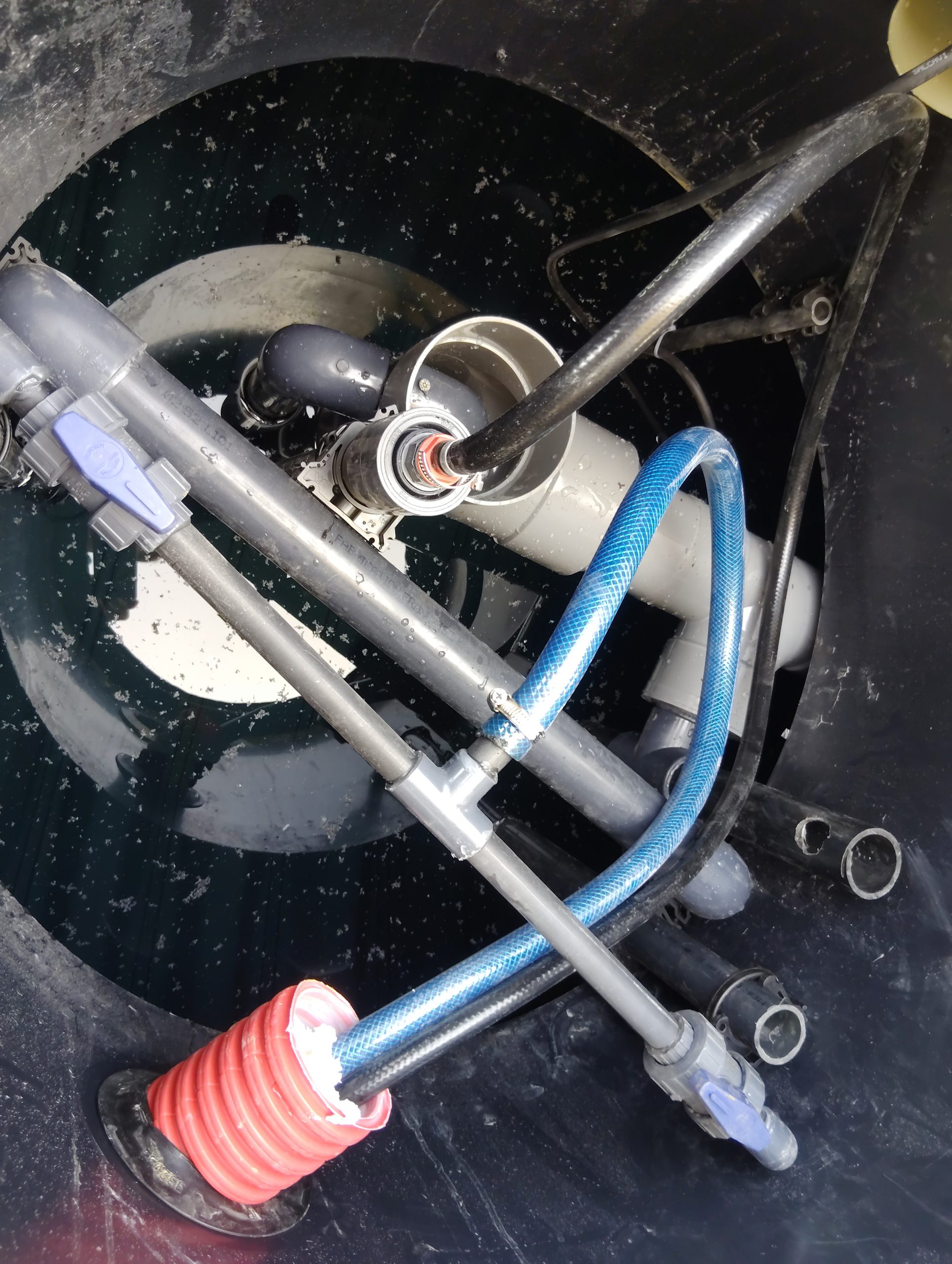

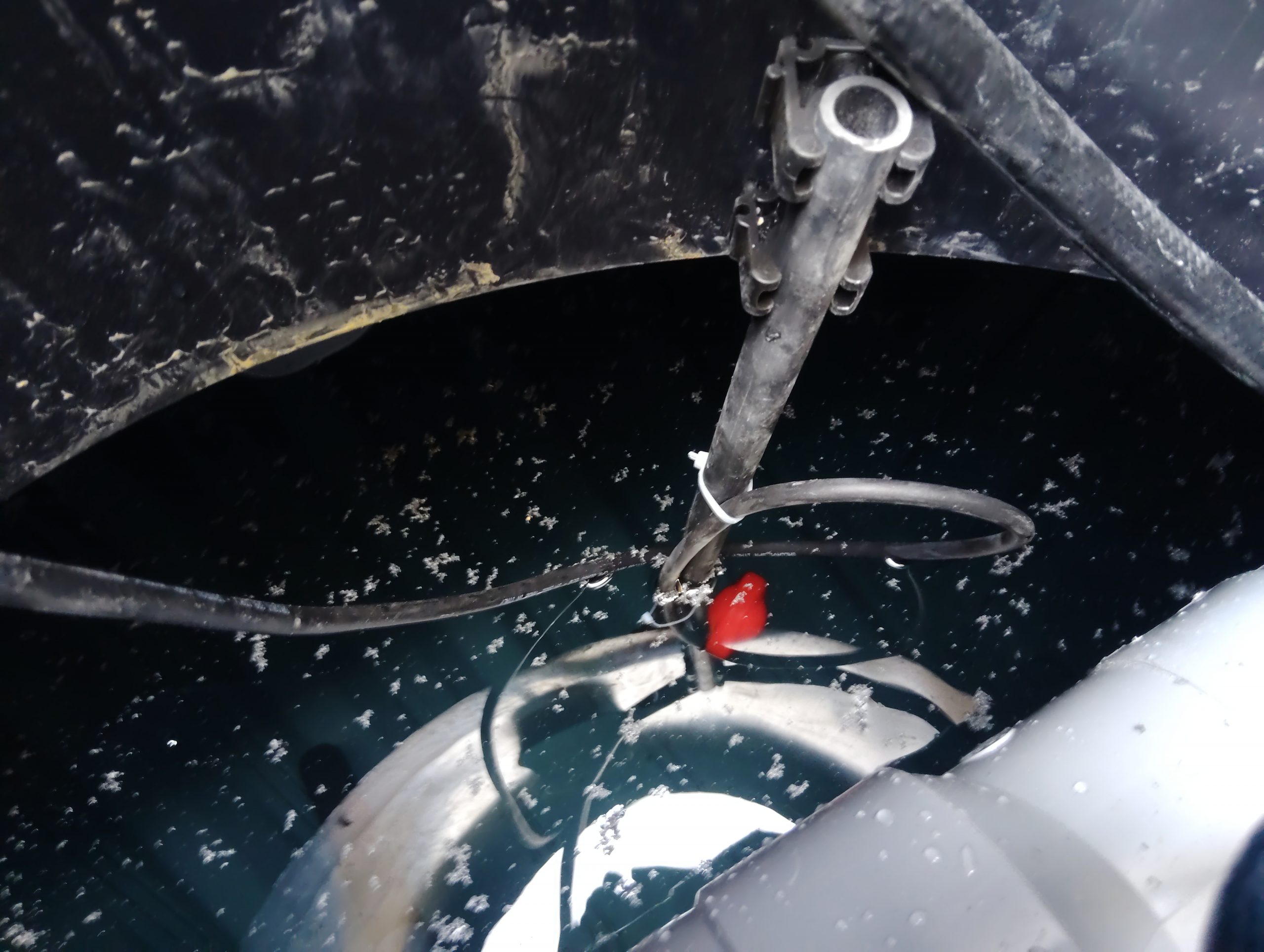

Cuve de 4800 Litres pour activation des effluents par apport d’air, empêchant la fermentation et avec une augmentation significative du PH
Bac à graisse Simop + Graf Carat 4800 Litres
Bac à graisse Simop + Graf Carat 4800 Litres
Bac à graisse Simop + Graf Carat 4800 Litres
Ainsi, les effluents sont stockés et traités 20 Heures, de 4 h 00 à minuit, par oxygénation séquentielle ( 6 minutes d’aération / 6 minutes de pause ).
De minuit à 1 h 00, une phase de décantation est effectuée.
L’évacuation est ensuite opérée de 1 h 00 à 4 h 00, en phase de pause hydraulique du réseau publique, avec un volume maximal de rejet de 2400 Litres en 3 heures, soit 800 Litres / heure maximum.

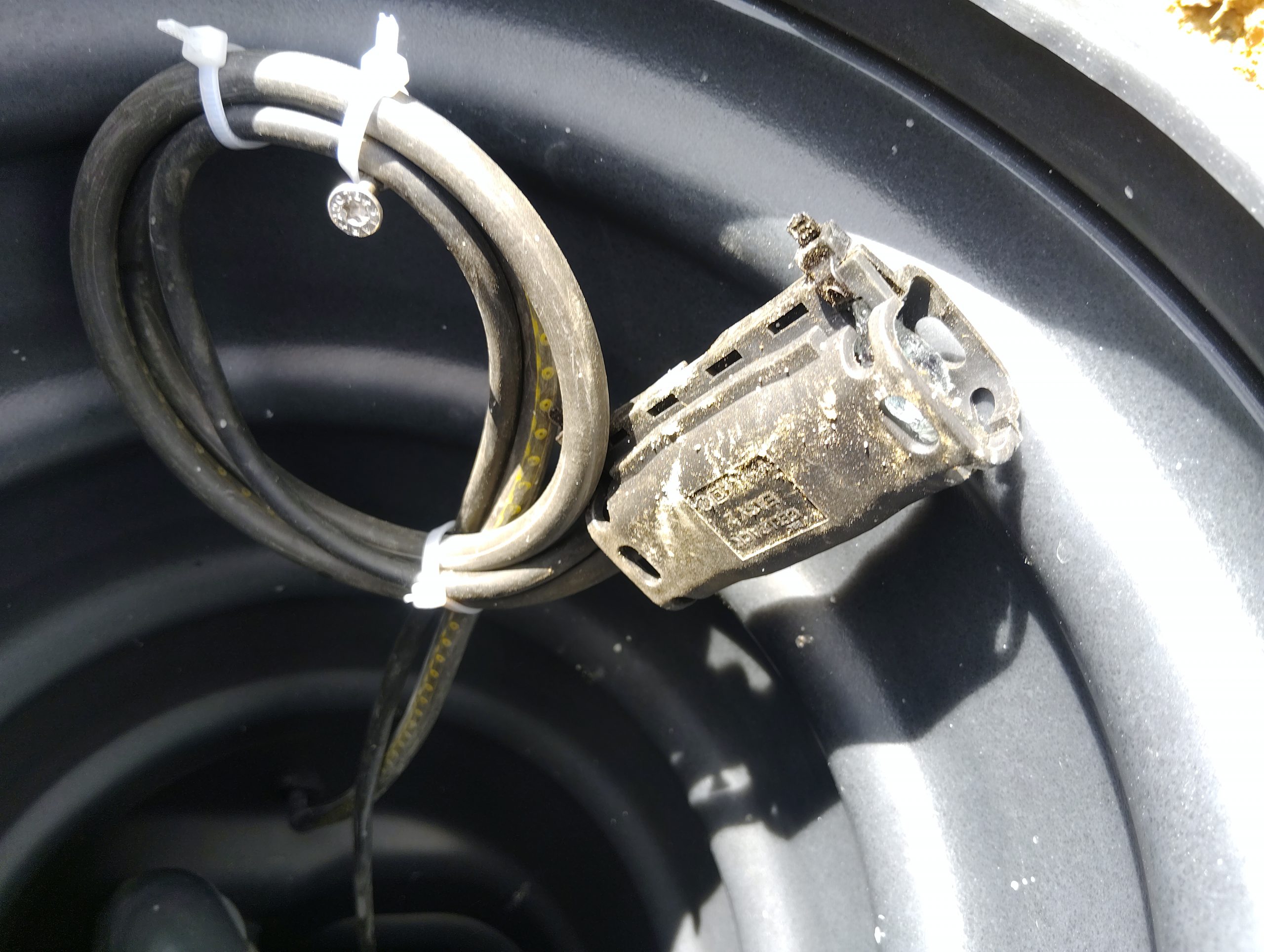

Un flotteur NO/NC est placé pour détecter les sous charges, lors d’absence d’apport d’effluents. Dans ce mode économique, l’évacuation n’est pas effectuée, elle est alors remplacée par une phase d’ aération séquentielle.

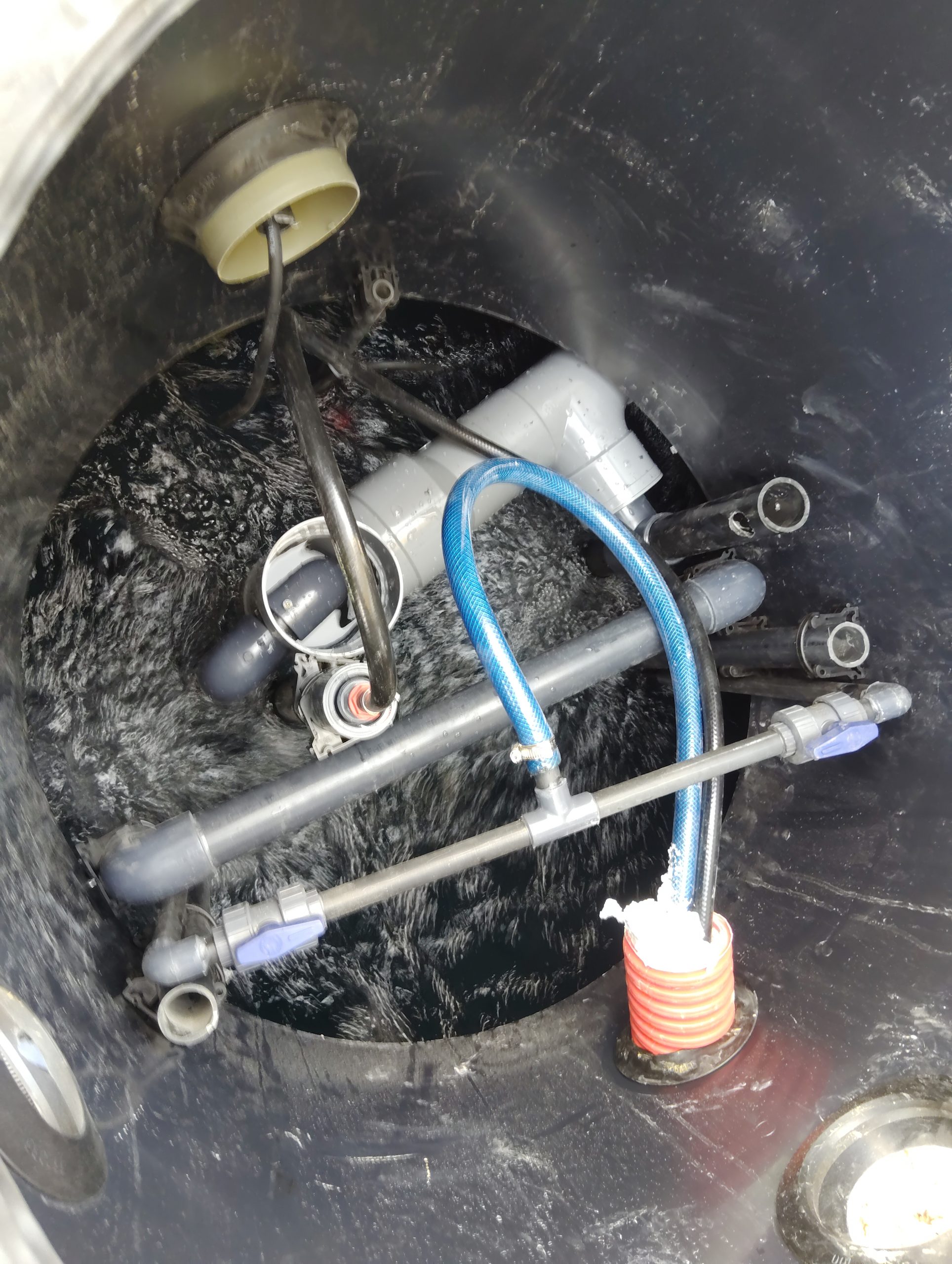

Cette installation, avec une cuve Graf Carat 4800 Litres, permet un stockage et un traitement quotidien d’effluents de 2400 Litres. Le prélèvement de la colonne air lift du pompage d’évacuation est donc placé à mi hauteur.

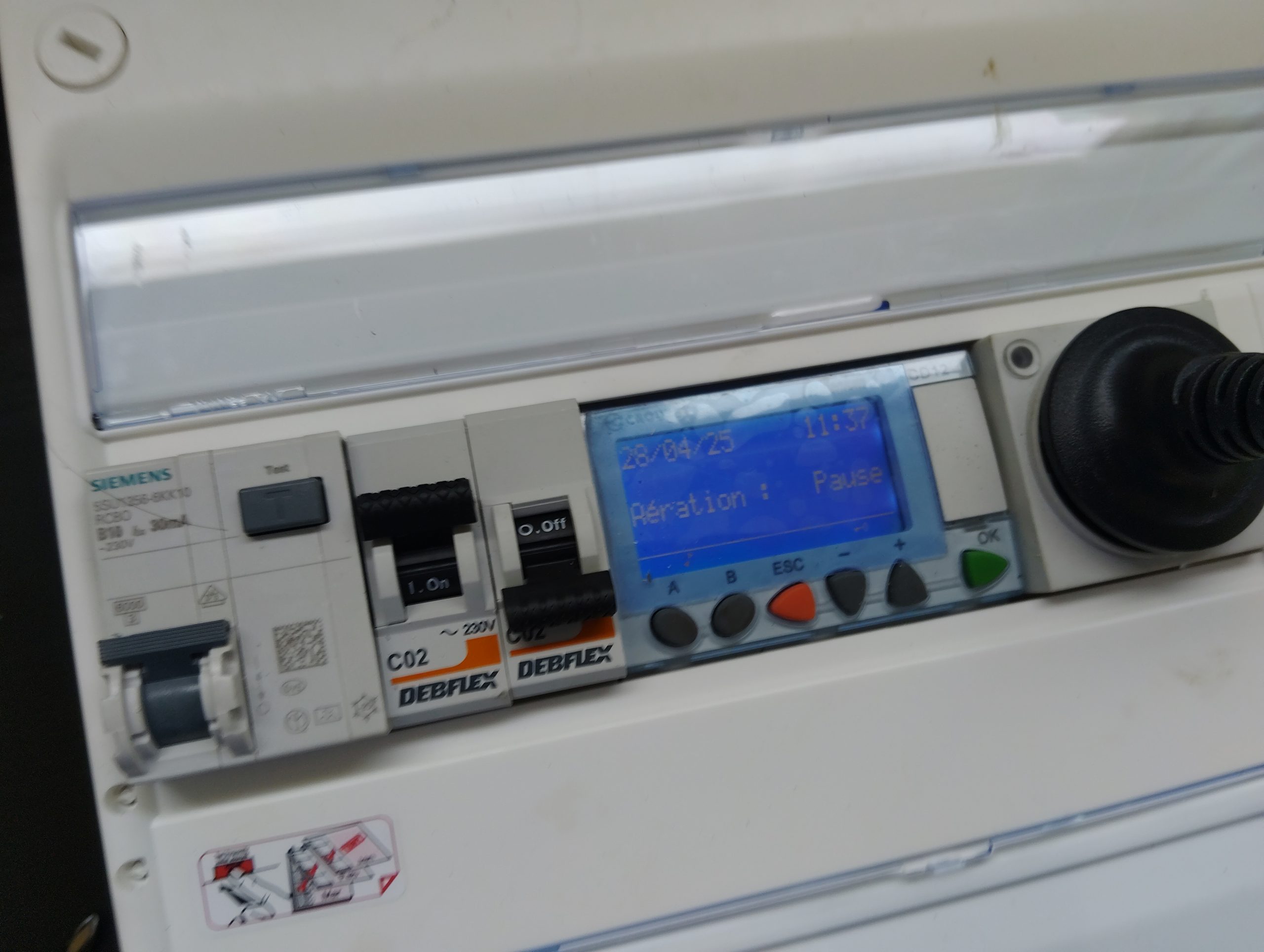

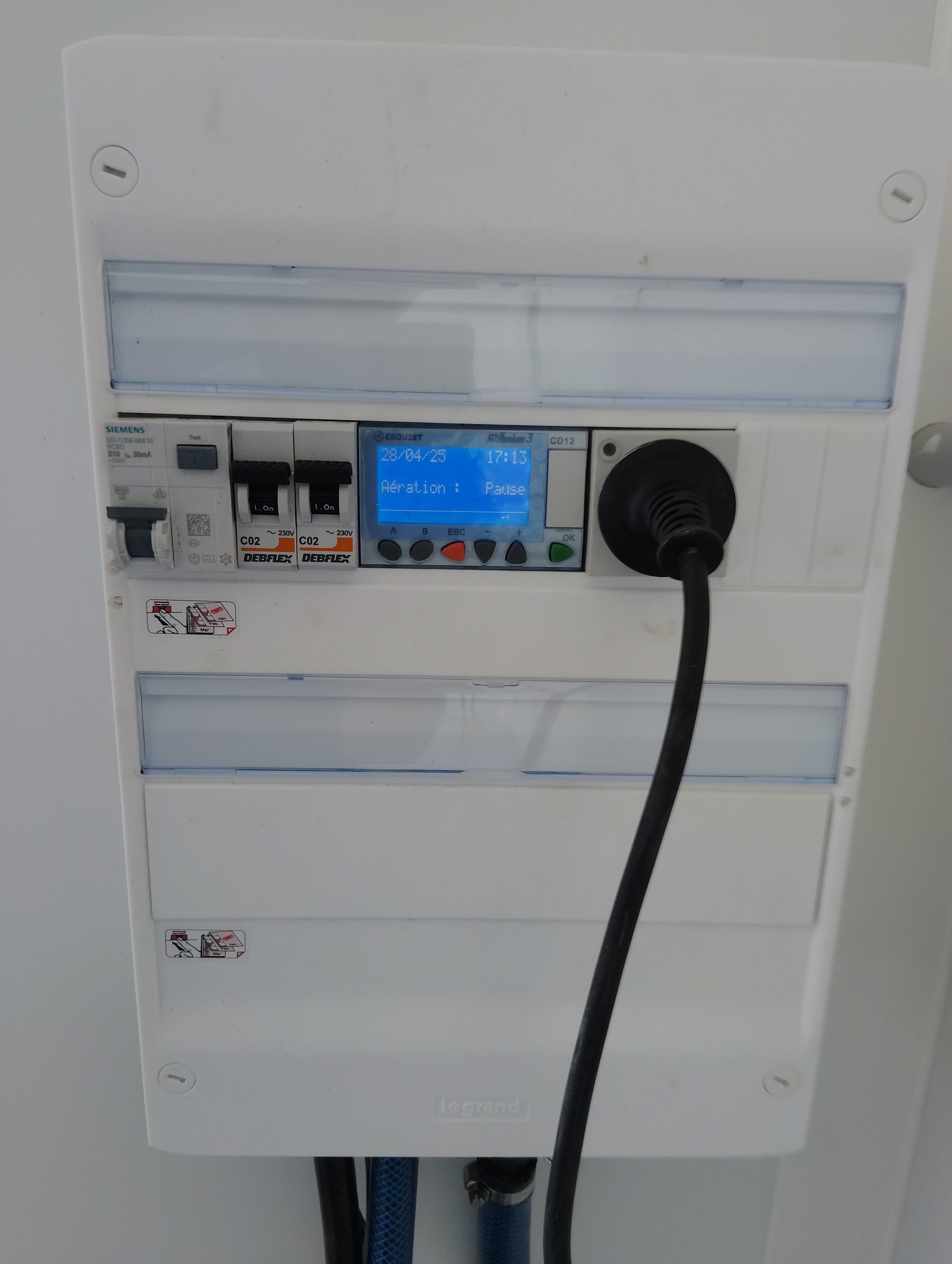

Le pilotage est assuré par un automate Crouzet Millenium dont nous avons conçu la programmation sur-mesures.

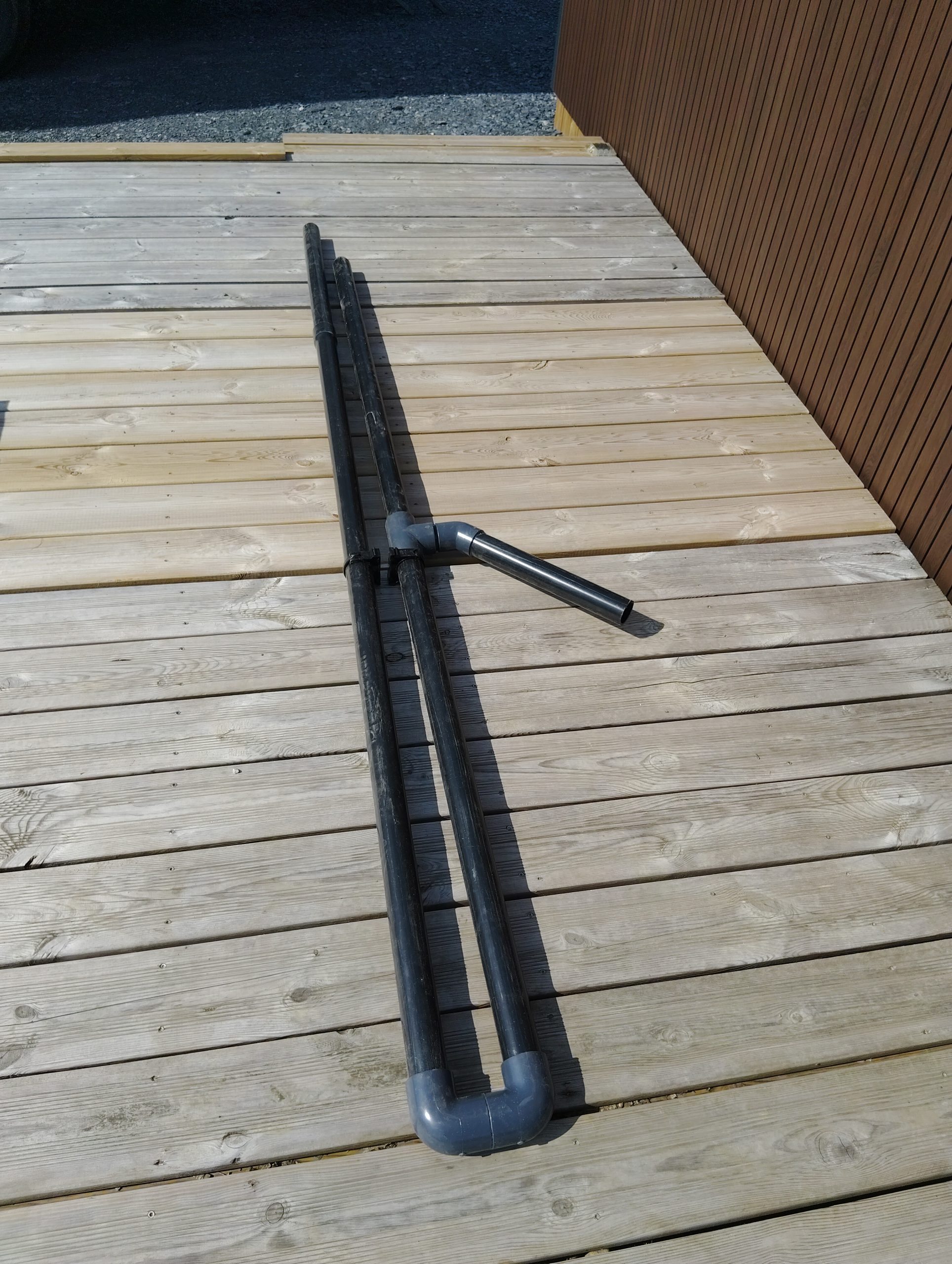

La plupart des pièces internes ont été réalisées à l’avance en atelier.

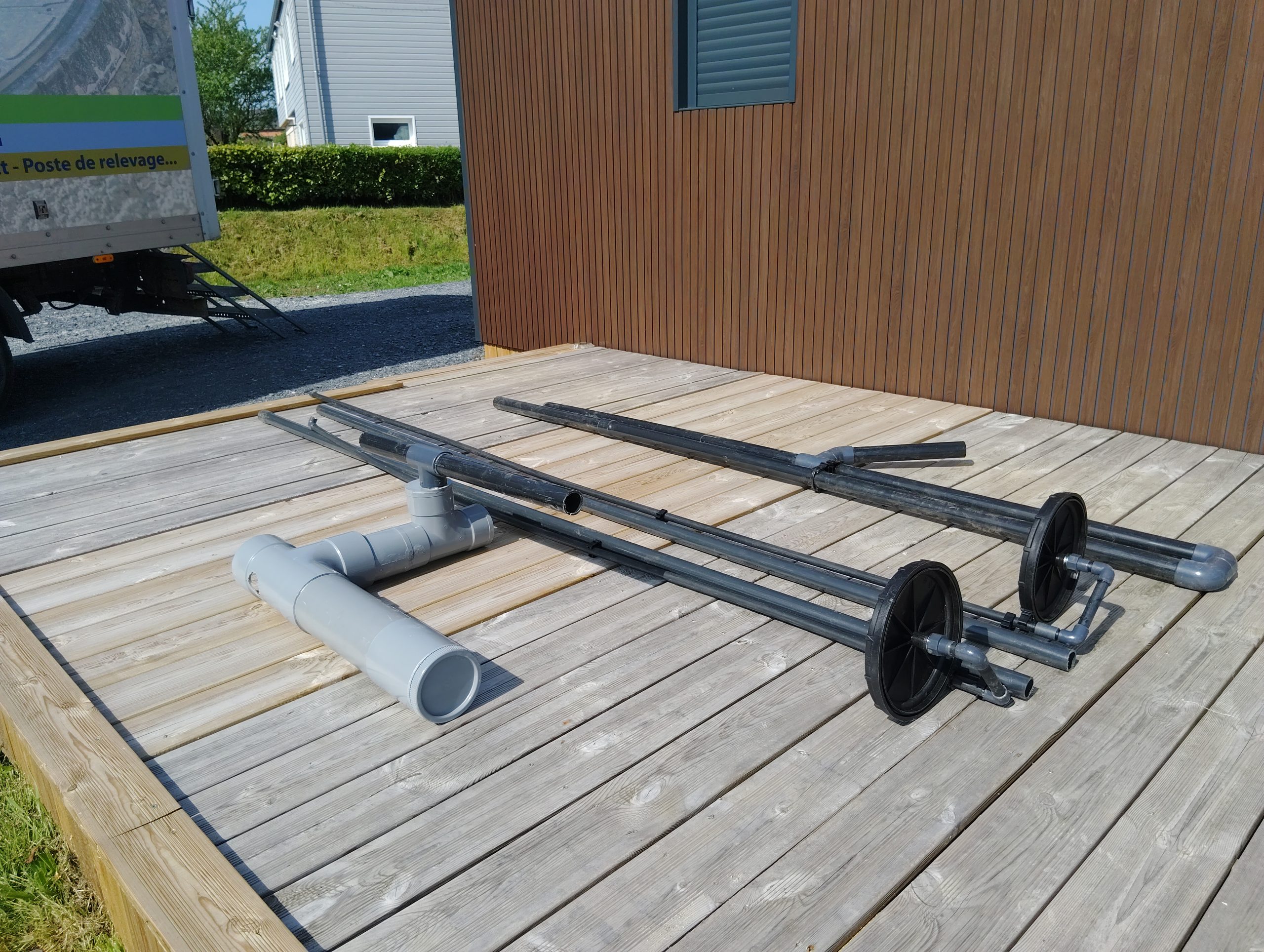

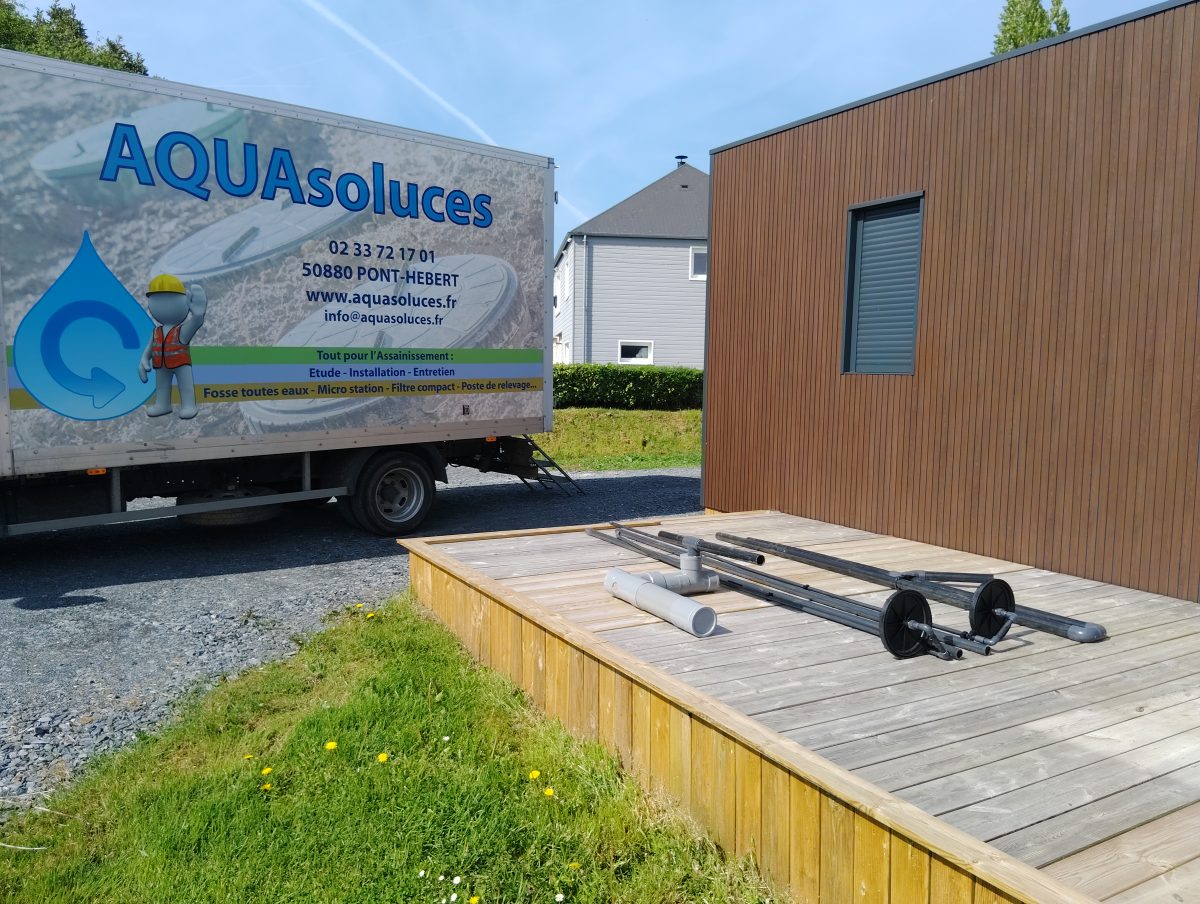

Chargement des pièces pré-fabriquées
Chargement des pièces pré-fabriquées

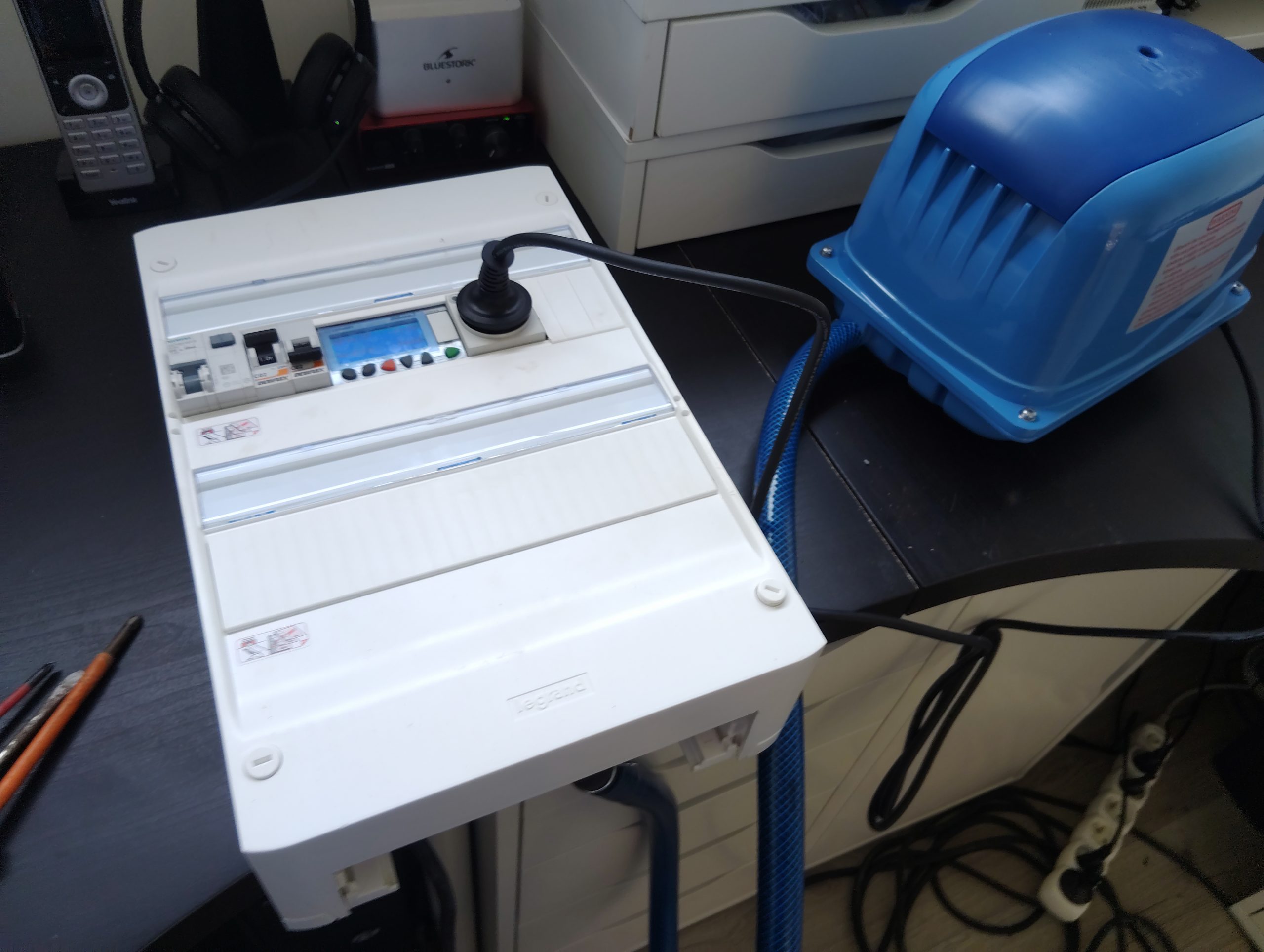

Automate pré-programmé au bureau
Automate pré-programmé au bureau
Chargement des pièces pré-fabriquées
« Le montage s’est parfaitement bien déroulé dans la cuve préalablement posée par le client et les premiers essais sont concluants. Nous reviendrons contrôler ce dispositif après le démarrage de l’activité de cette nouvelle fromagerie artisanale locale. »
L’ Assainissement doit être considéré dans sa globalité

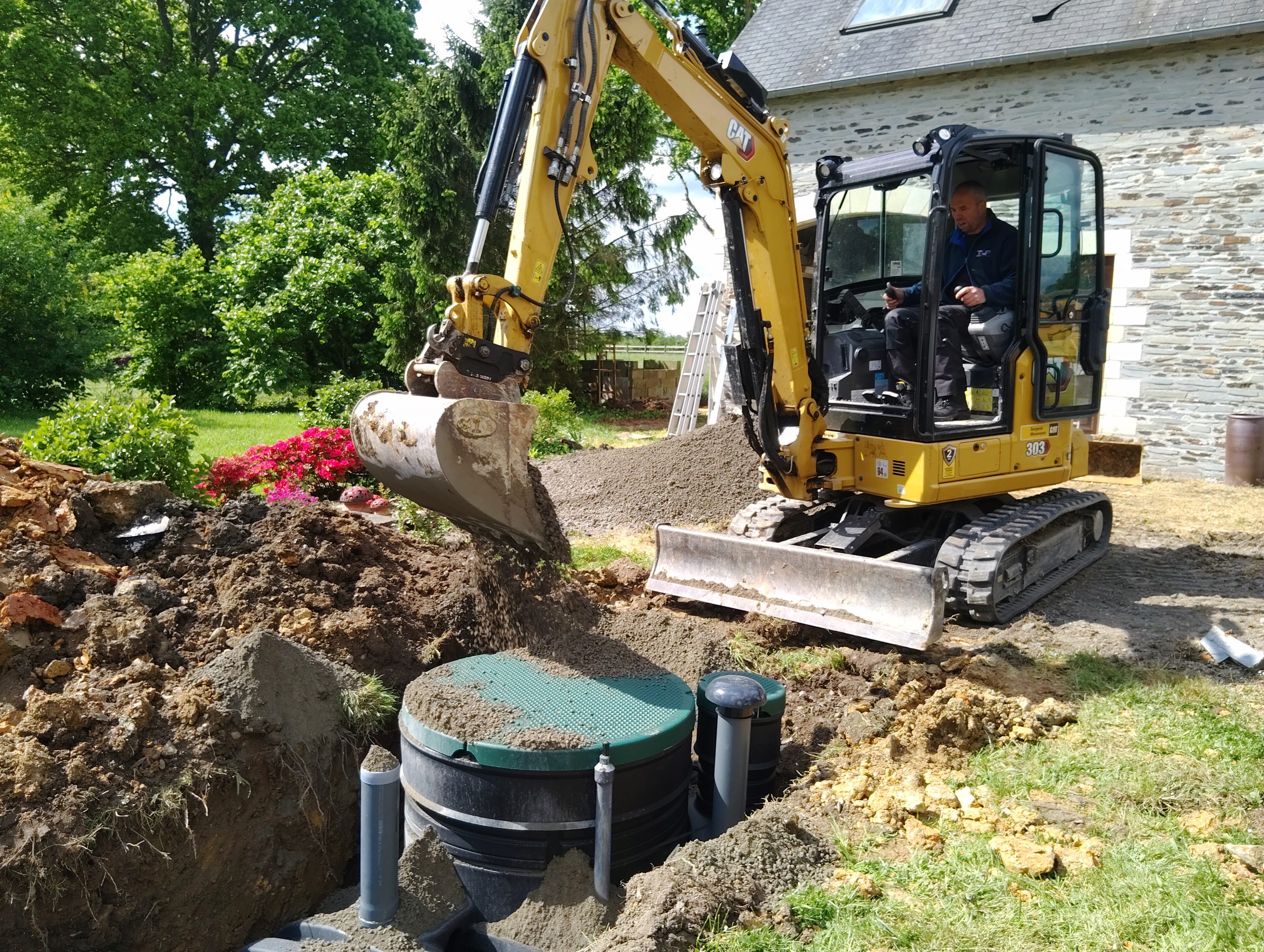

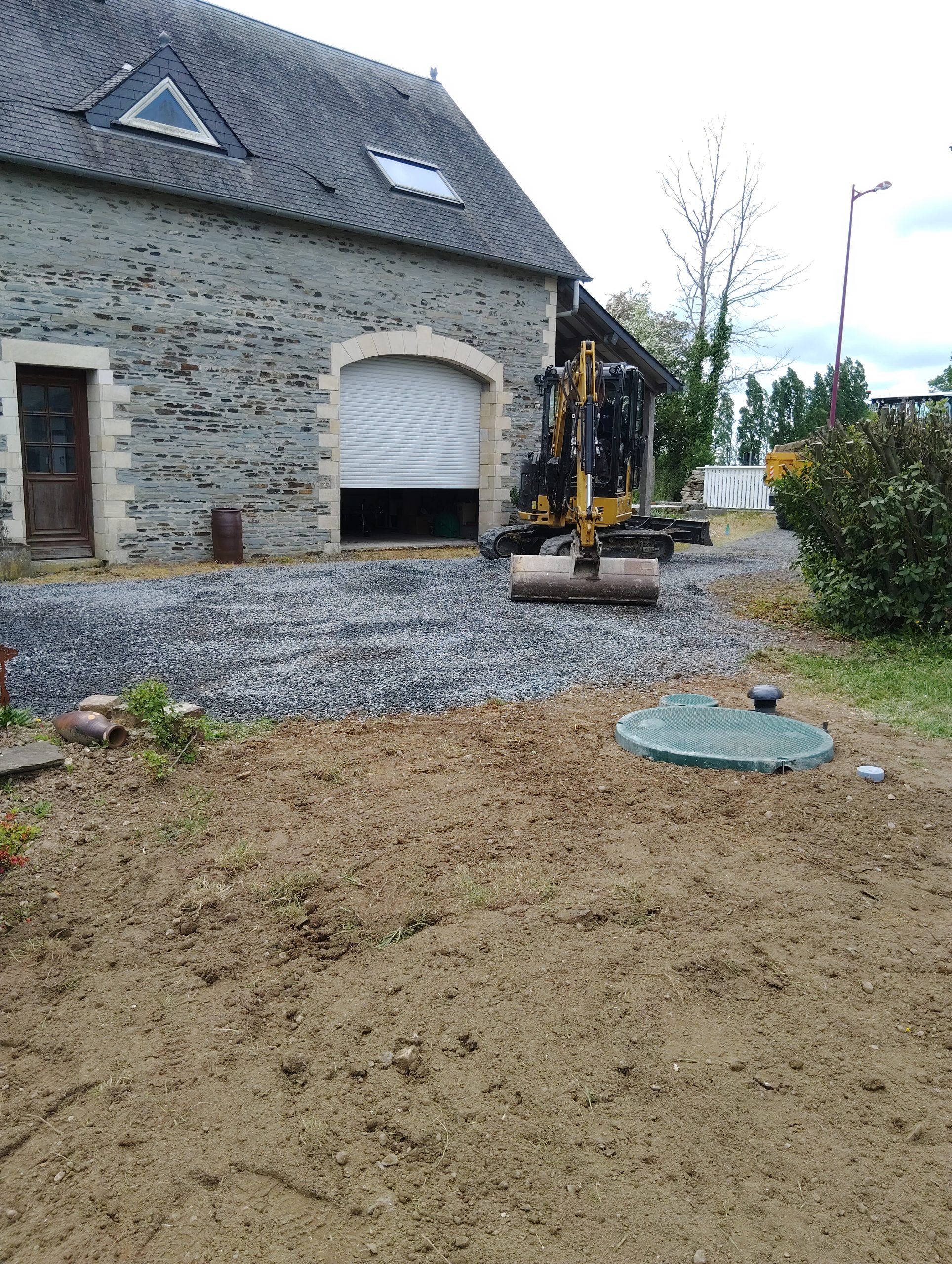

Un nouveau chantier de mise en conformité d’un Assainissement Non Collectif à Giéville ( 50160 ), dans La Manche ( 50 ), en Normandie, avec notre partenaire terrassier Erick HAMOND.

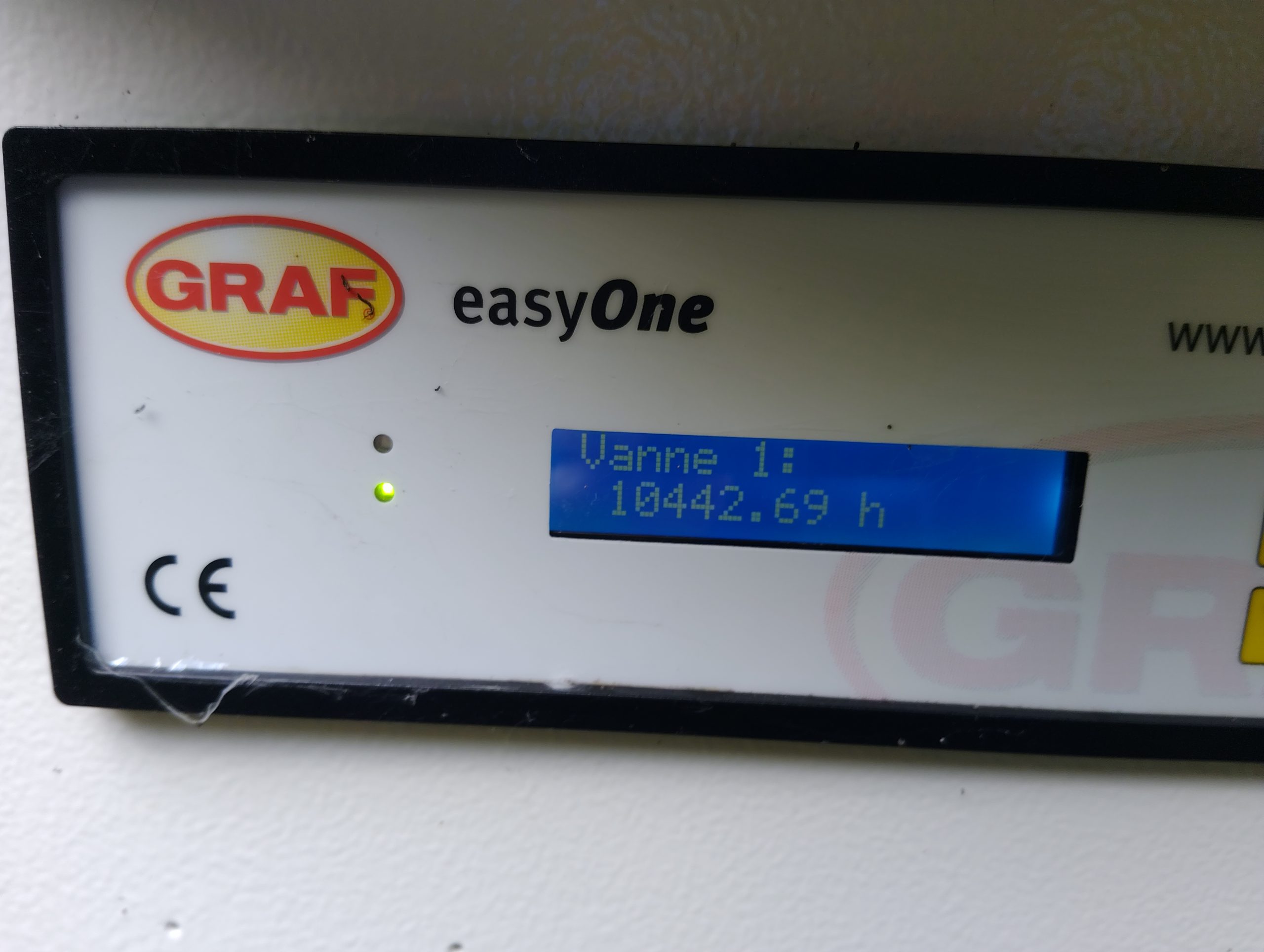

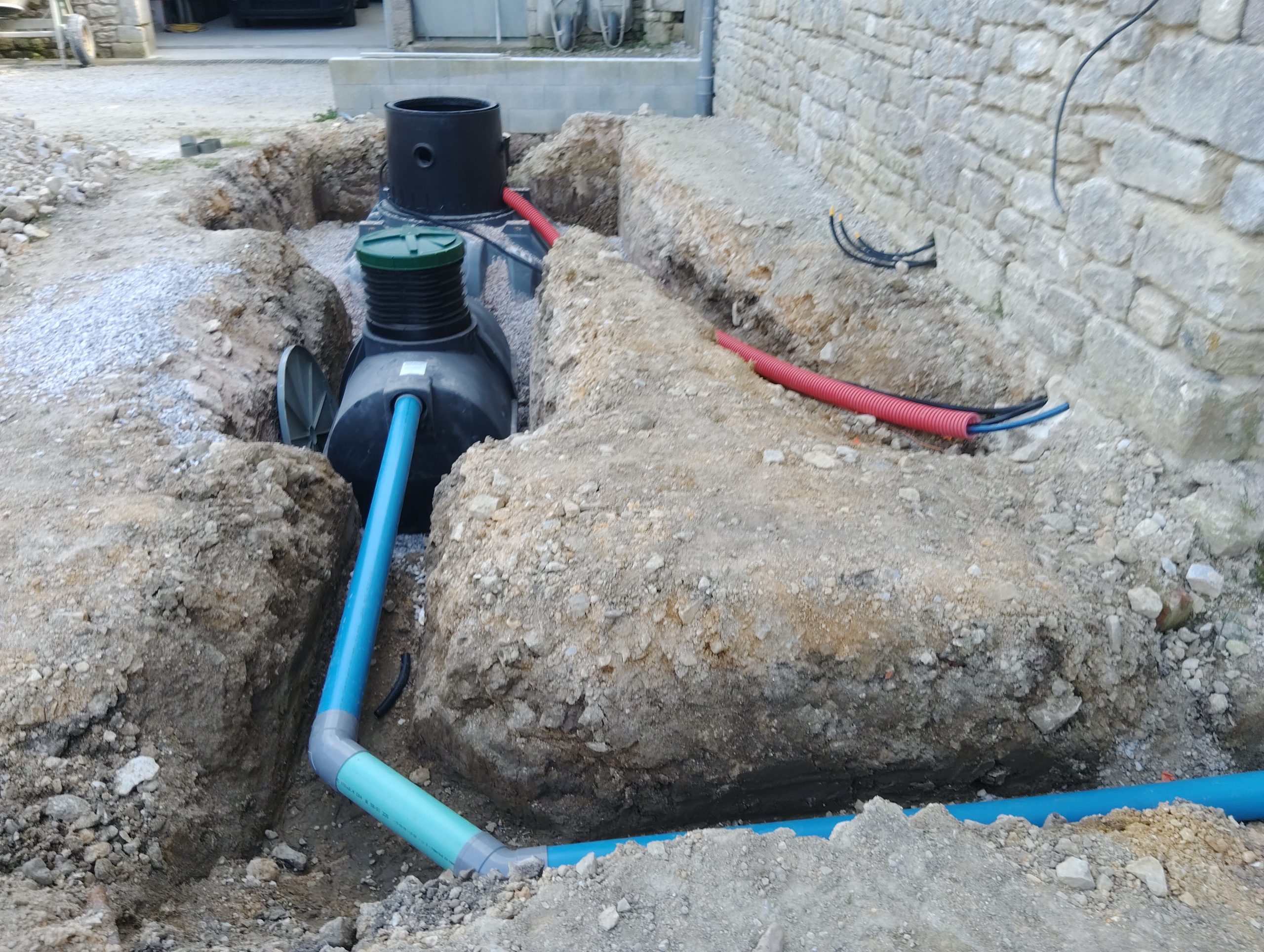

Une micro station d’épuration GRAF easyOne 5 EH est alors installée. Les eaux ainsi traitées sont évacuées, à l’aide d’un poste de relevage, conçu sur-mesures, par infiltration dans le sol et contenue sur la parcelle. Nous retiendrons la pompe Pedrollo TOP1 GM, à faible encombrement, à flotteur magnétique vertical, pour ce refoulement.
Les accessoires
Montage de la cuverie
Les joints Forsheda D110

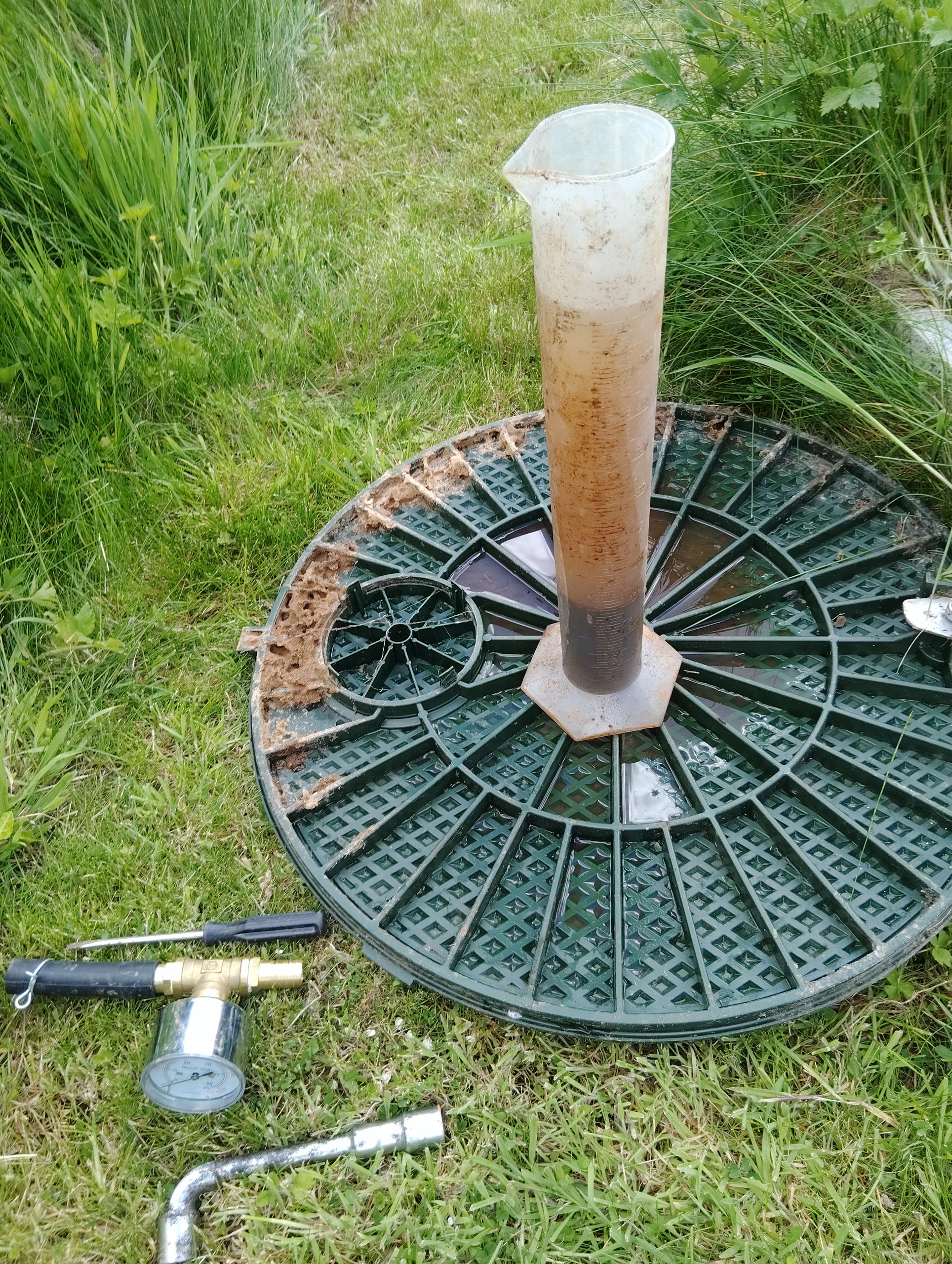

L’entretien de ce nouveau dispositif de traitement des eaux usées domestiques sera assuré par AQUAsoluces. Notre client sera relancé à échéances, grâce à notre logiciel automatique, pour effectuer cette maintenance préventive.
« L’ Assainissement doit être considéré dans sa globalité : Etude, Installation et Entretien. »
La conception d’un poste de relevage et/ou de refoulement pour eaux claires, ou très faiblement chargées, reste simple. Pour autant il convient de suivre quelques règles essentielles.
Nous détaillerons dans cet article tout notre savoir faire et toutes nos astuces de spécialiste.
Le type d’effluents : cet article n’est destiné qu’au relevage et au refoulement d’eaux claires, d’eaux pré-traitées très faiblement chargées ( eaux de pluie, sortie de fosse toutes eaux, sortie de micro-station, sortie de filtre compact … )
La cuverie : nous la fabriquerons sur-mesures, à l’aide d’un tuyau PVC renforcé CR8 de diamètre 400 mm, recoupé à la hauteur exacte du besoin ( pas besoin de rehausse au prix exorbitant ). L’orifice en fond sera fermé à l’aide du bouchon femelle D400, collé à l’aide de la colle d’étanchéité Bernerfix ou Griffon Polymax. Le temps de prise de la colle sera assuré par la mise en place de 4 vis inox de longueur 12 mm ( non traversante ).
Le choix de la pompe : Le choix de la pompe s’effectue selon la hauteur manométrique totale et selon le diamètre de la cuve du poste de relevage. Dans notre cas, avec une cuve de diamètre 400 mm, nous retenons la pompe Pedrollo TOP1 GM, à flotteur magnétique vertical, évitant les problèmes de blocage de flotteur.
Les accessoires indispensables : la colonne de pompage est réalisée en PVC pression de diamètre 40 mm avec clapet anti-retour efficace, vanne union 3 points, coude 90° … L’étanchéité passe paroi est effectuée avec 2 joints Forsheda 110 mm, et avec des réductions 110/100 mm.
Le tout, en image :
Montage du bouchon collé à la colle Bernerfix
Préparation du couvercle fonte D400
Le choix de la pompe : Pedrollo Top 1 GM
Les accessoires nécessaires
Montage de la pompe Pedrollo Top 1 GM
Le clapet anti-retour
La vanne union 3 points
Les accessoires
Montage de la cuverie
Les joints Forsheda D110
Joints Forsheda D110
Montage de la cuverie
Montage de la cuverie
Les joints Forsheda D110
Les joints Forsheda D110
« La conception, l’installation et l’entretien d’Assainissement : Notre savoir faire, tout simplement ! »
Une installation sereine, sous un beau Soleil Normand !
Une belle semaine s’annonce ! Certes il fait froid le matin, mais le soleil est présent !

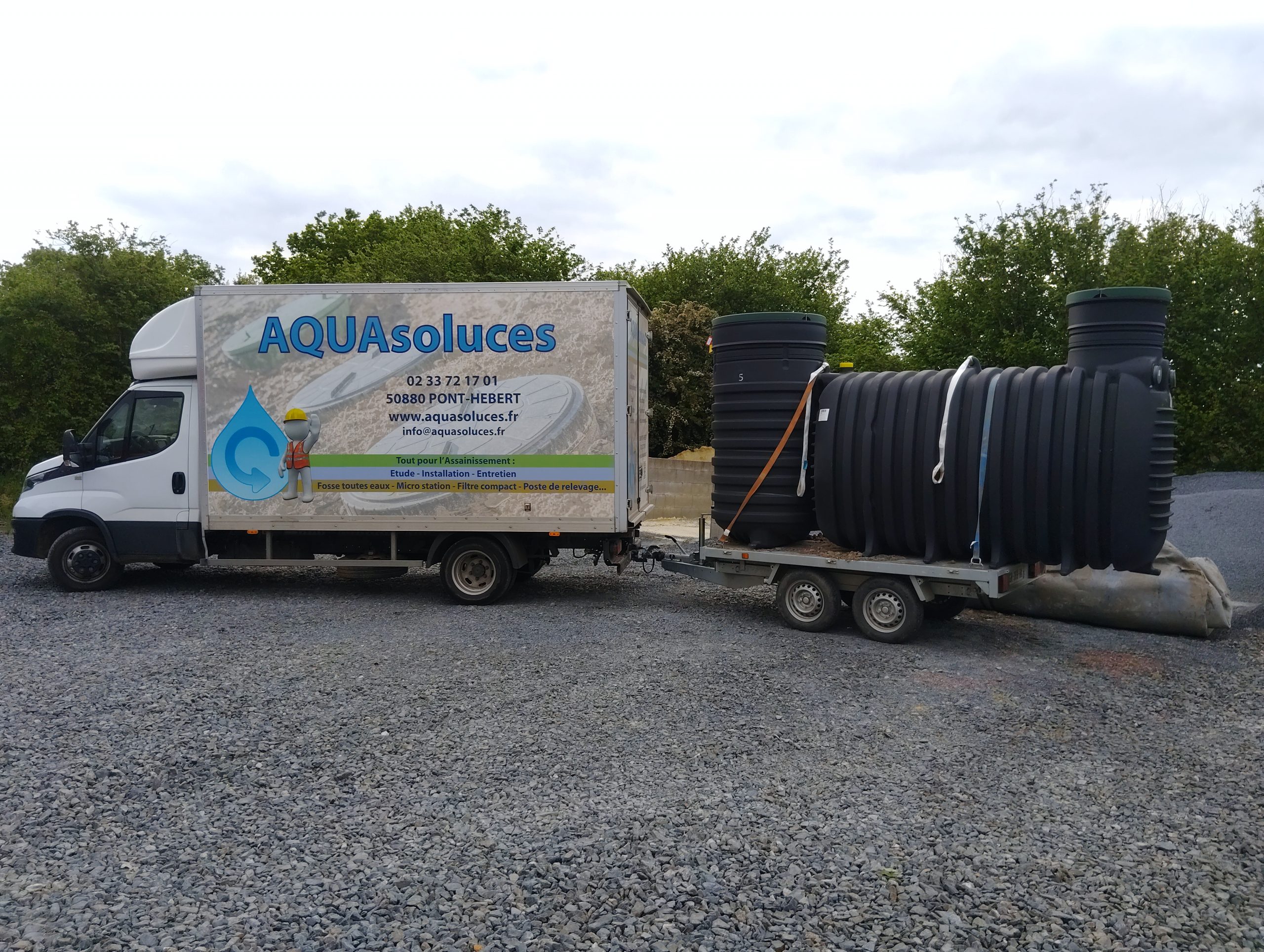

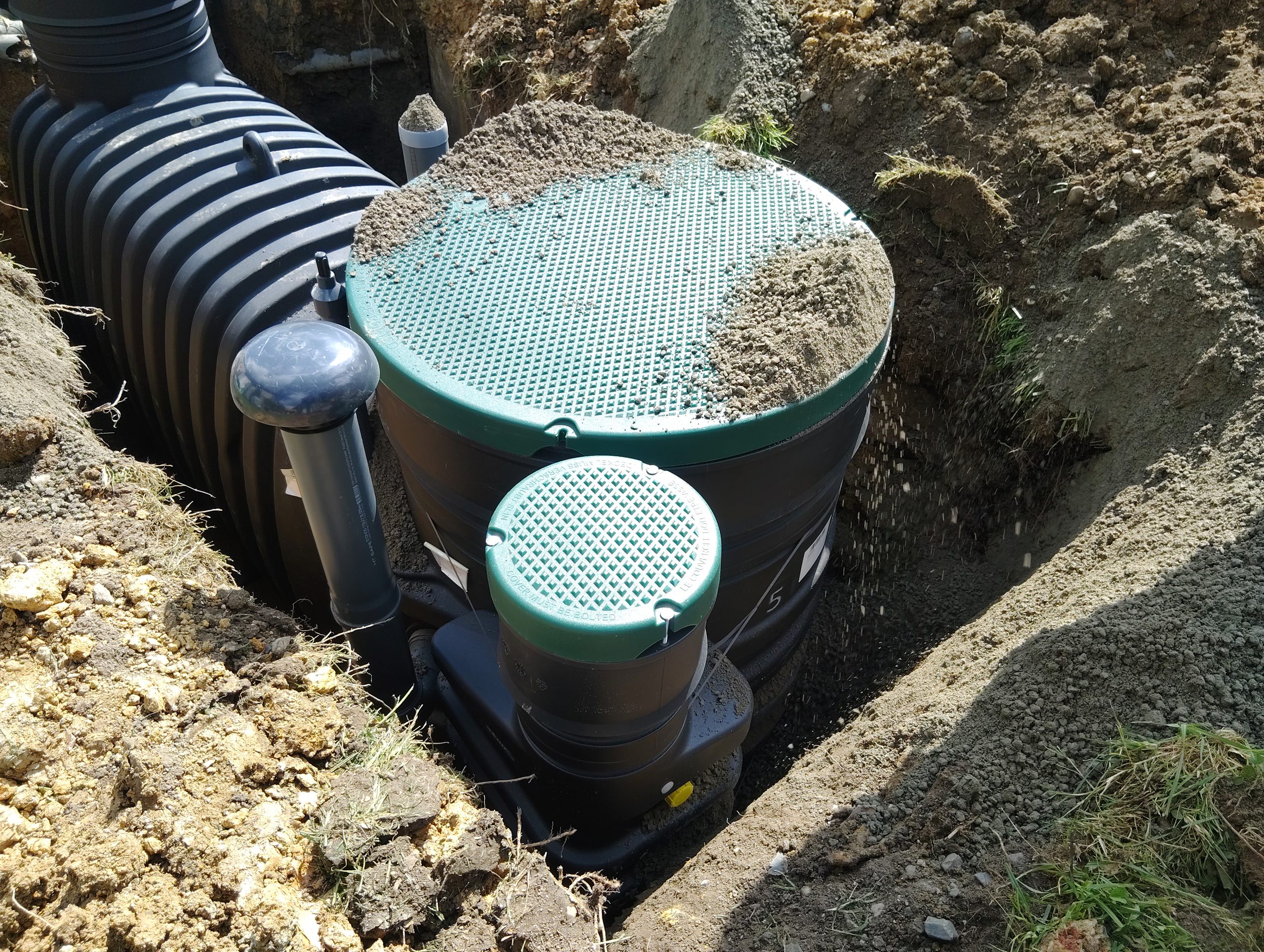

Alors on profite de ce beau temps, direction la Commune de Pont-Hébert ( 50880 ), en compagnie de notre partenaire terrassier installateur SARL Erick Hamond de La Meauffe ( 50880 ), pour la mise aux normes d’un Assainissement Non Collectif, avec la pose d’un filtre compact Graf easyCompact 4 EH, sortie haute, avec poste de relevage intégré.
Nous avons effectué l’étude de sol et de définition de filière au mois de Mai 2024. Le choix s’oriente alors vers ce procédé robuste, fiable et efficace pour le traitement des eaux usées issues de cette habitation composée de 3 pièces principales, dont 2 chambres.

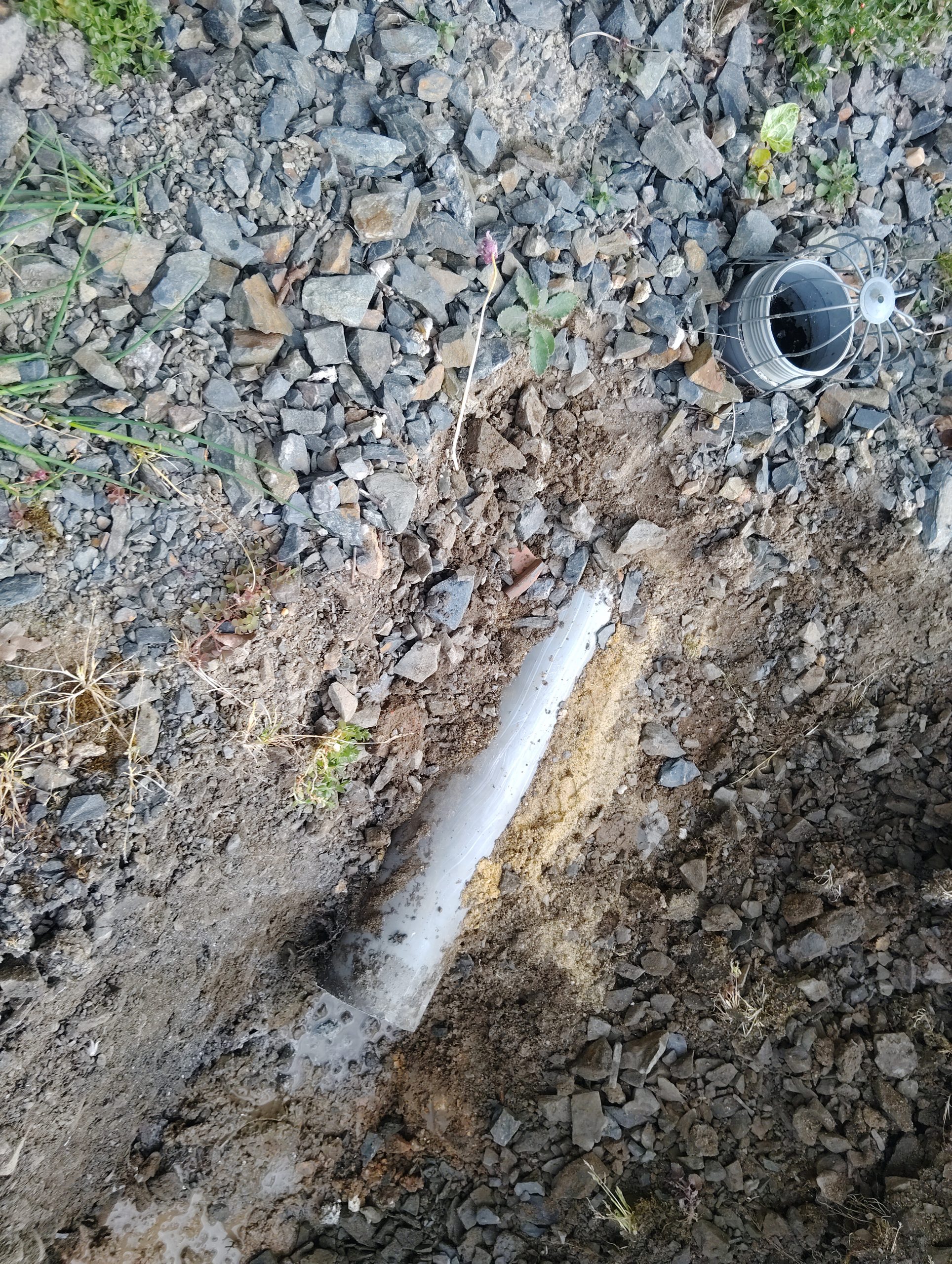

Les eaux ainsi épurées sont évacuées vers le fossé communal, après obtention de l’autorisation de rejet. Une infiltration partielle est tout de même réalisée en amont afin de limiter les volumes de rejet.
Un clapet grille est placé en sortie afin d’éviter toute intrusion de nuisibles.
Nous assistons aujourd’hui ce chantier et nous assurons les réglages, les tests et la mise en service de ce nouveau dispositif de traitement des eaux usées domestiques.

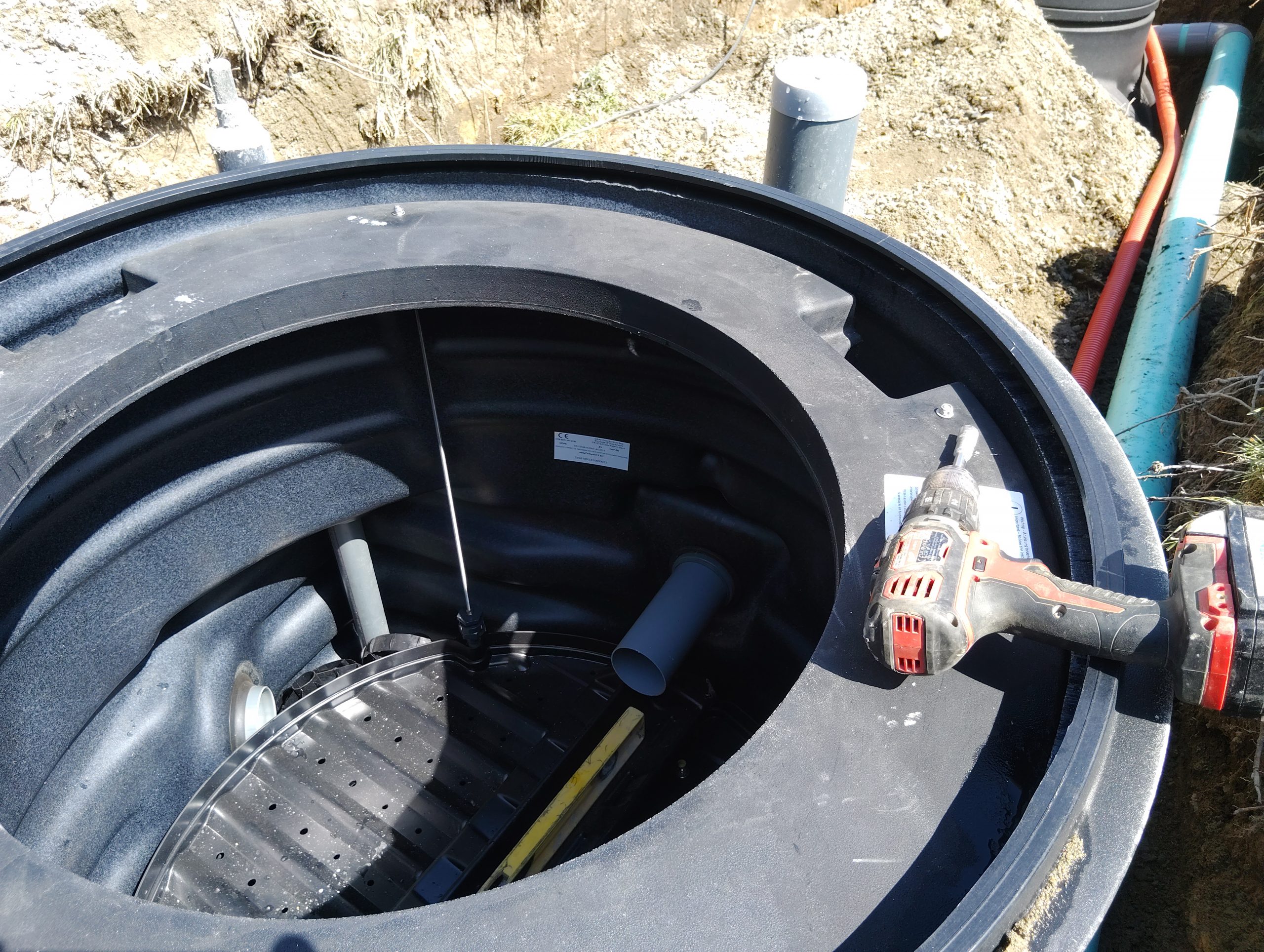

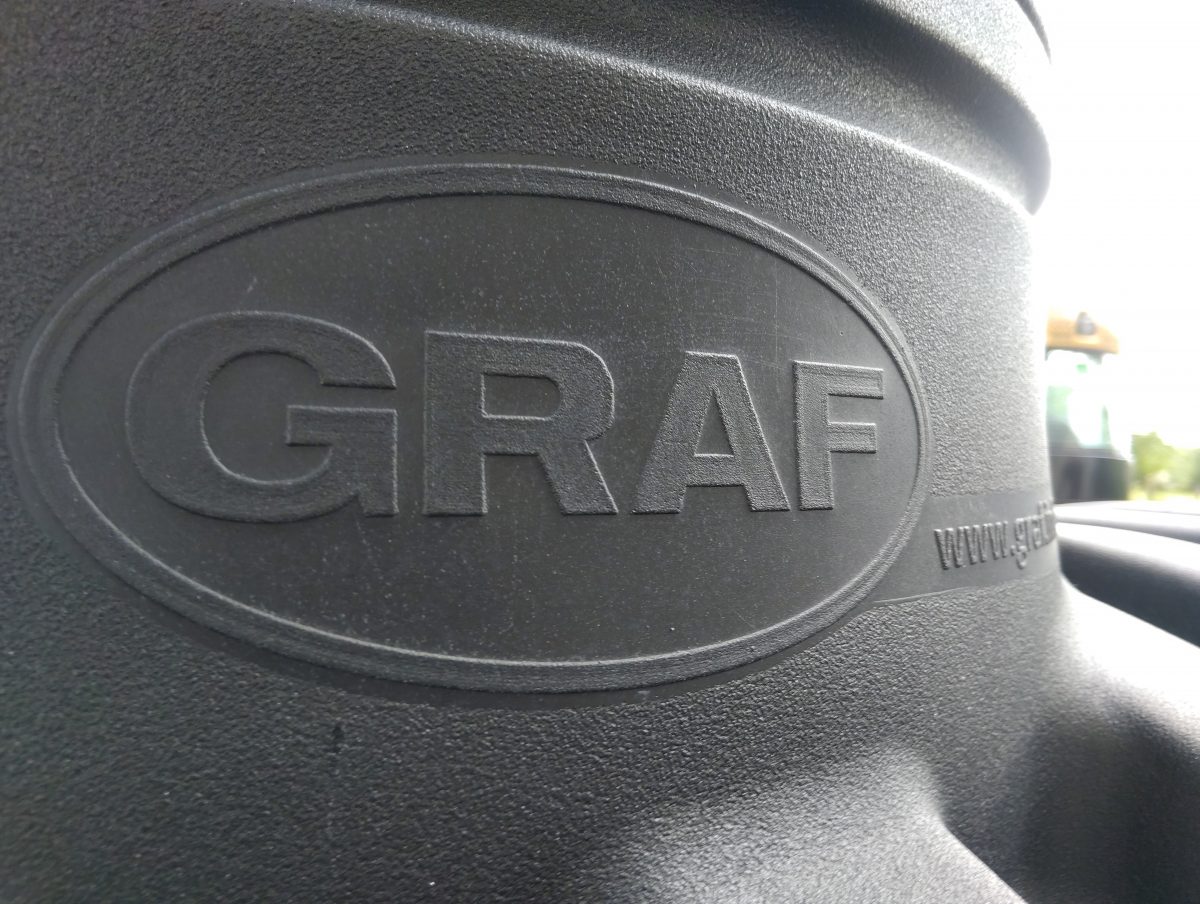

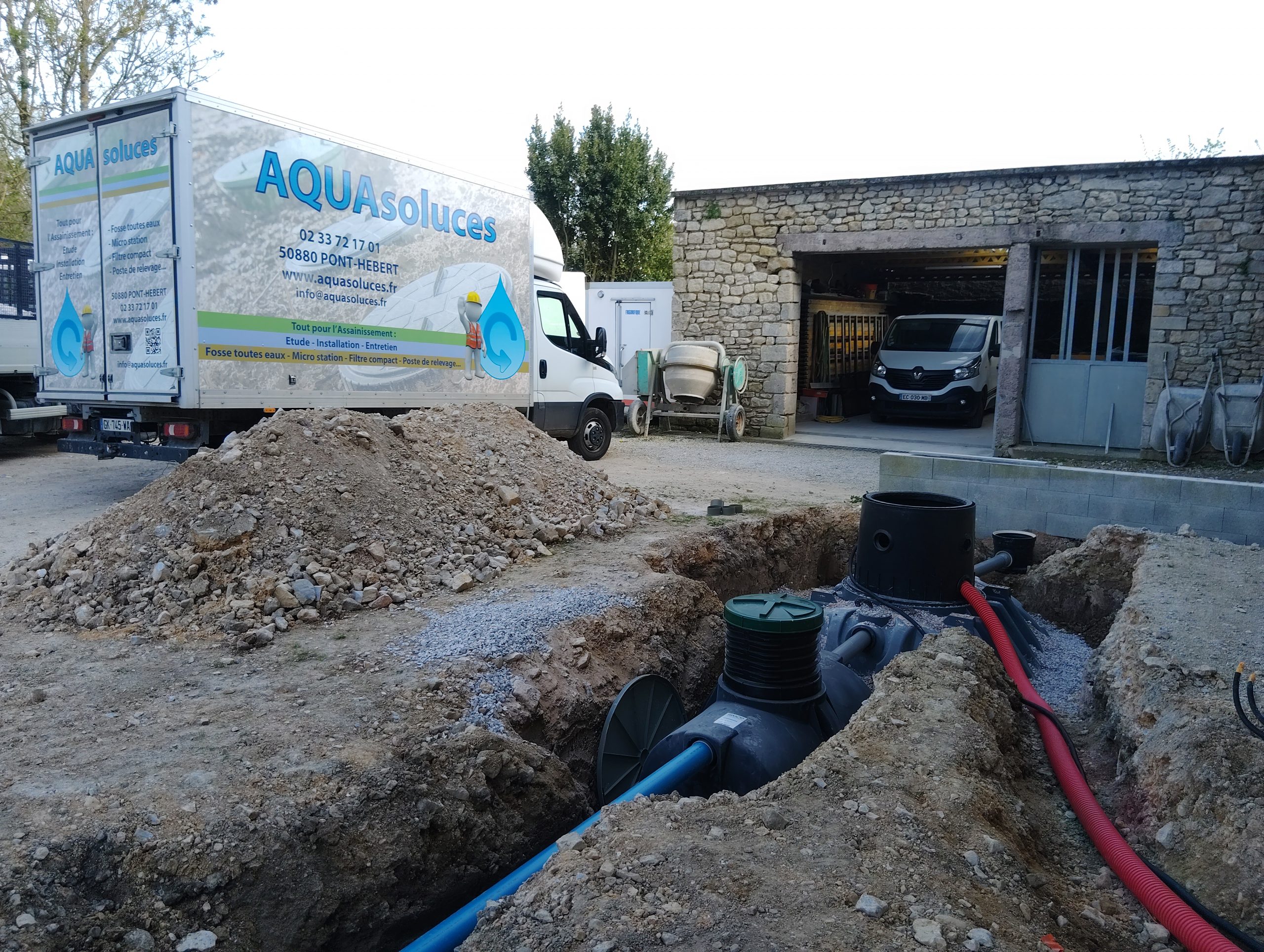

Filtre compact Graf easyCompact

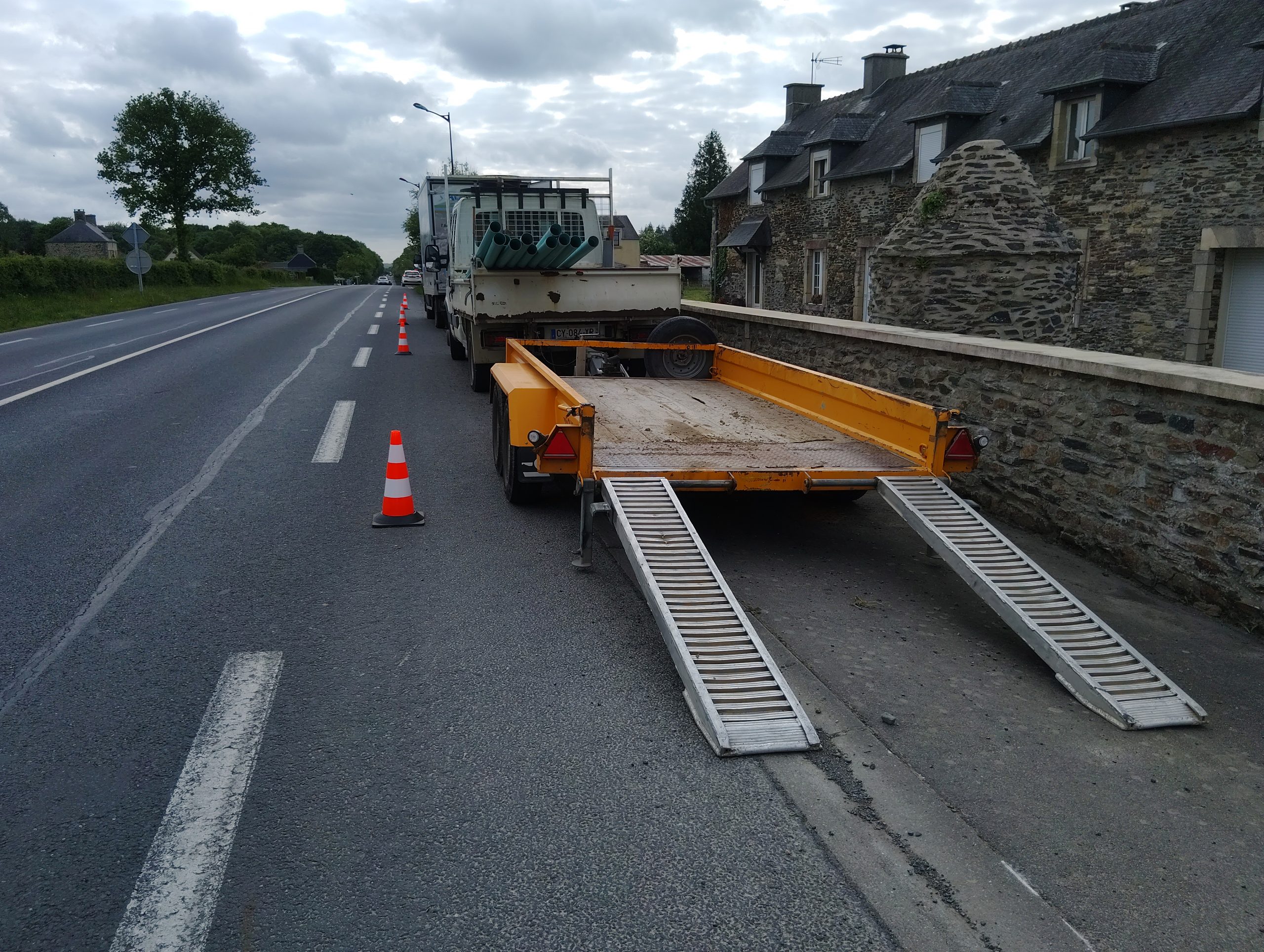

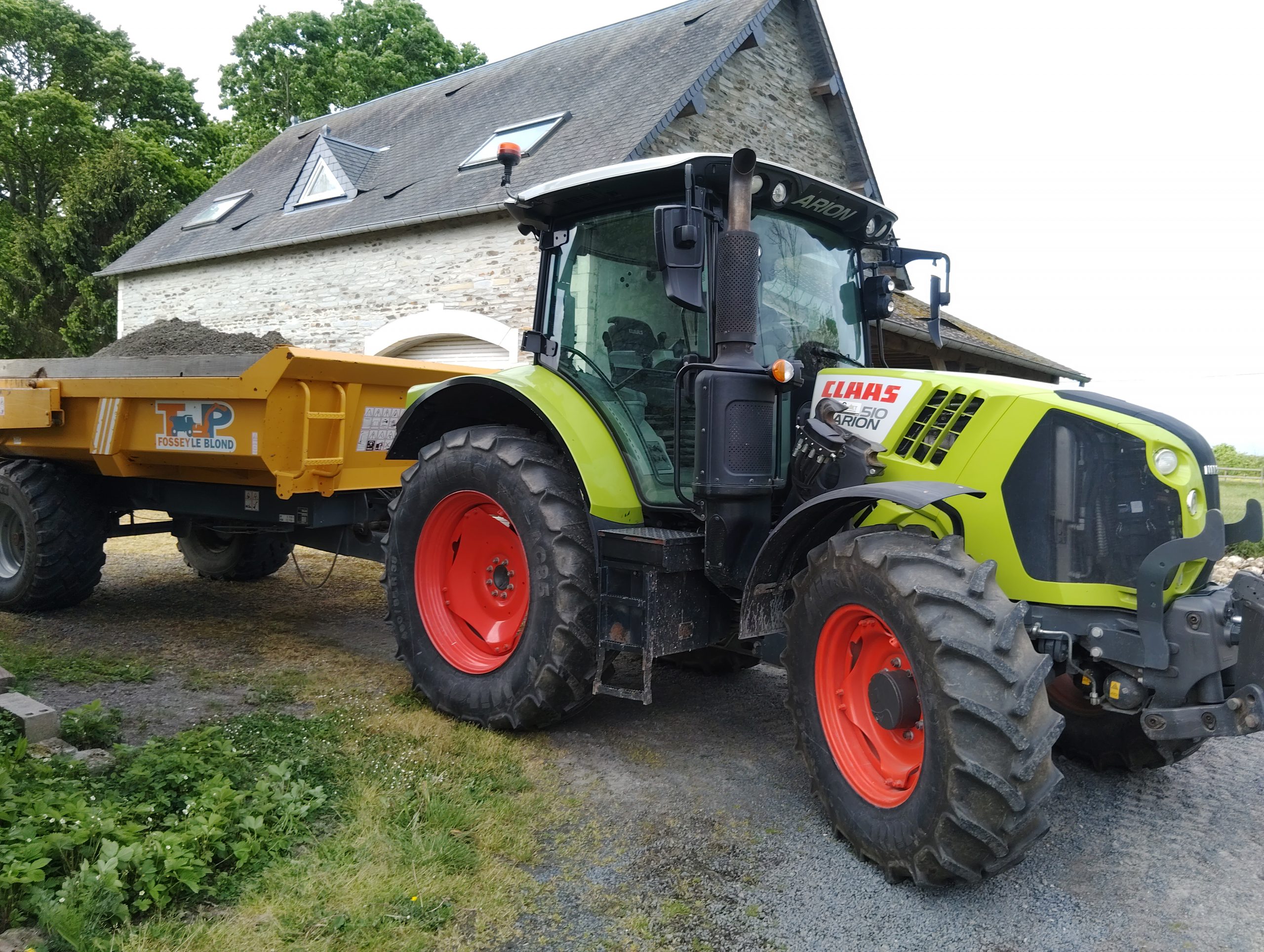

SARL Erick Hamond de La Meauffe ( 50880 )
SARL Erick Hamond de La Meauffe ( 50880 )

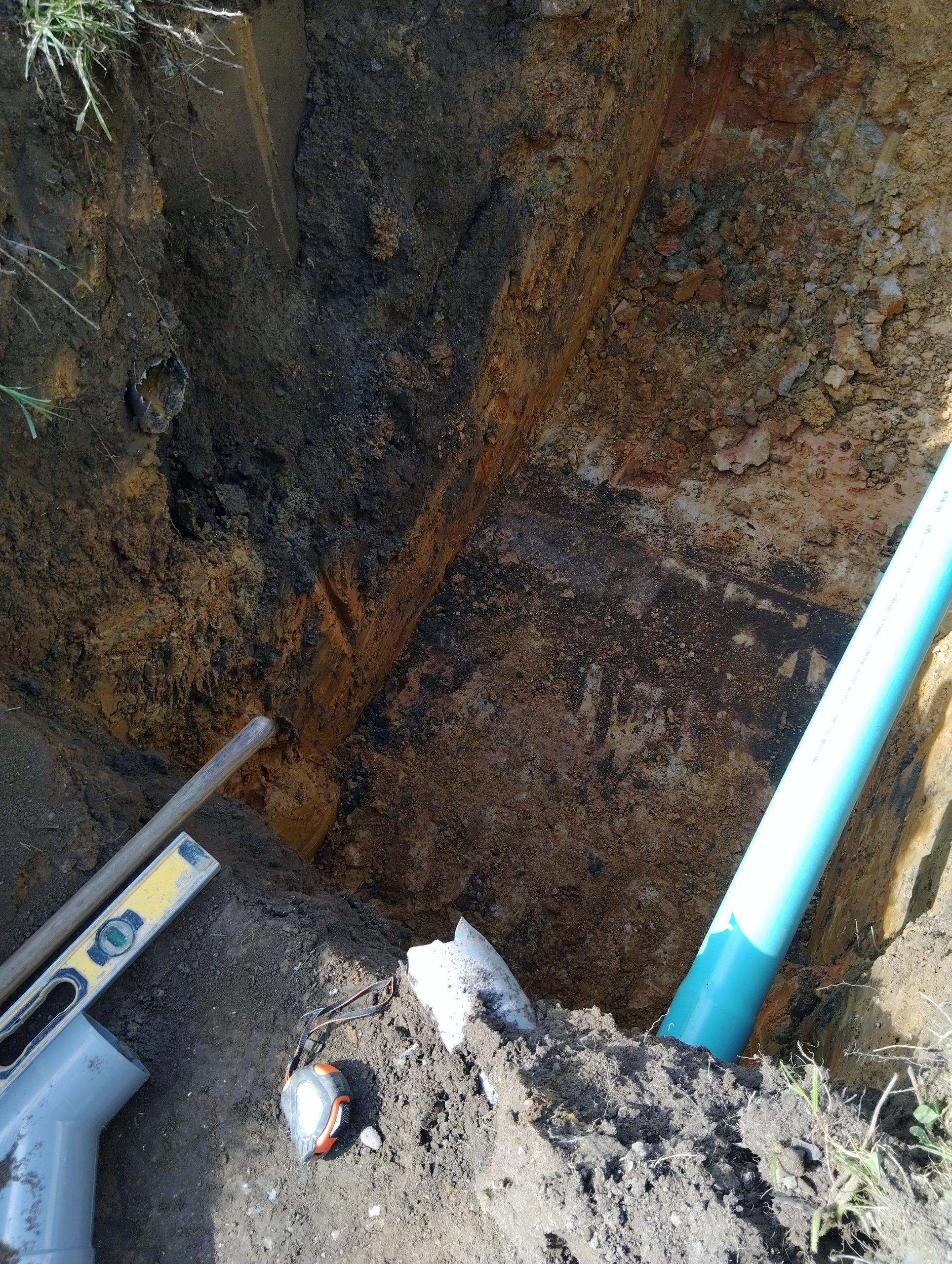

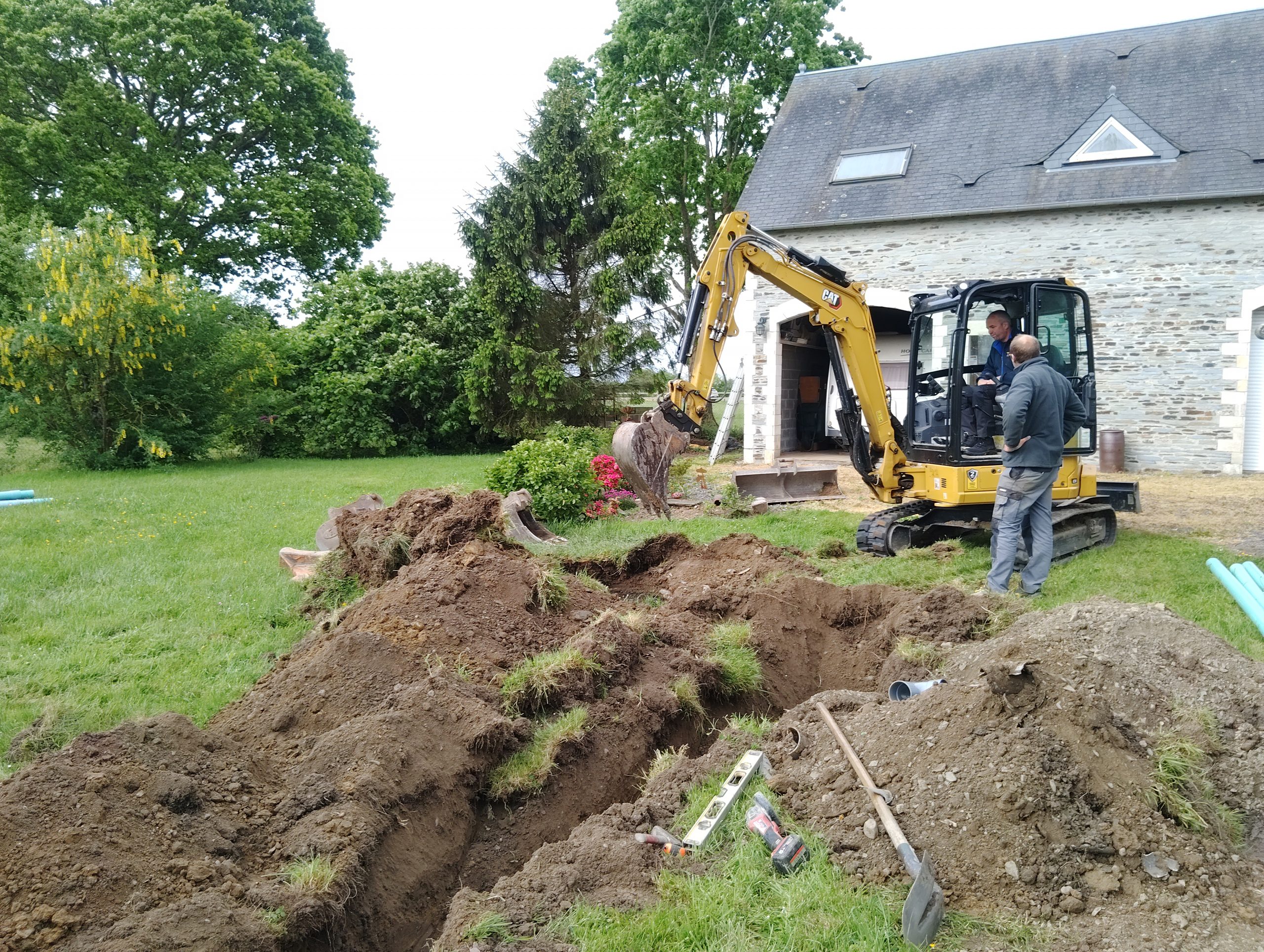

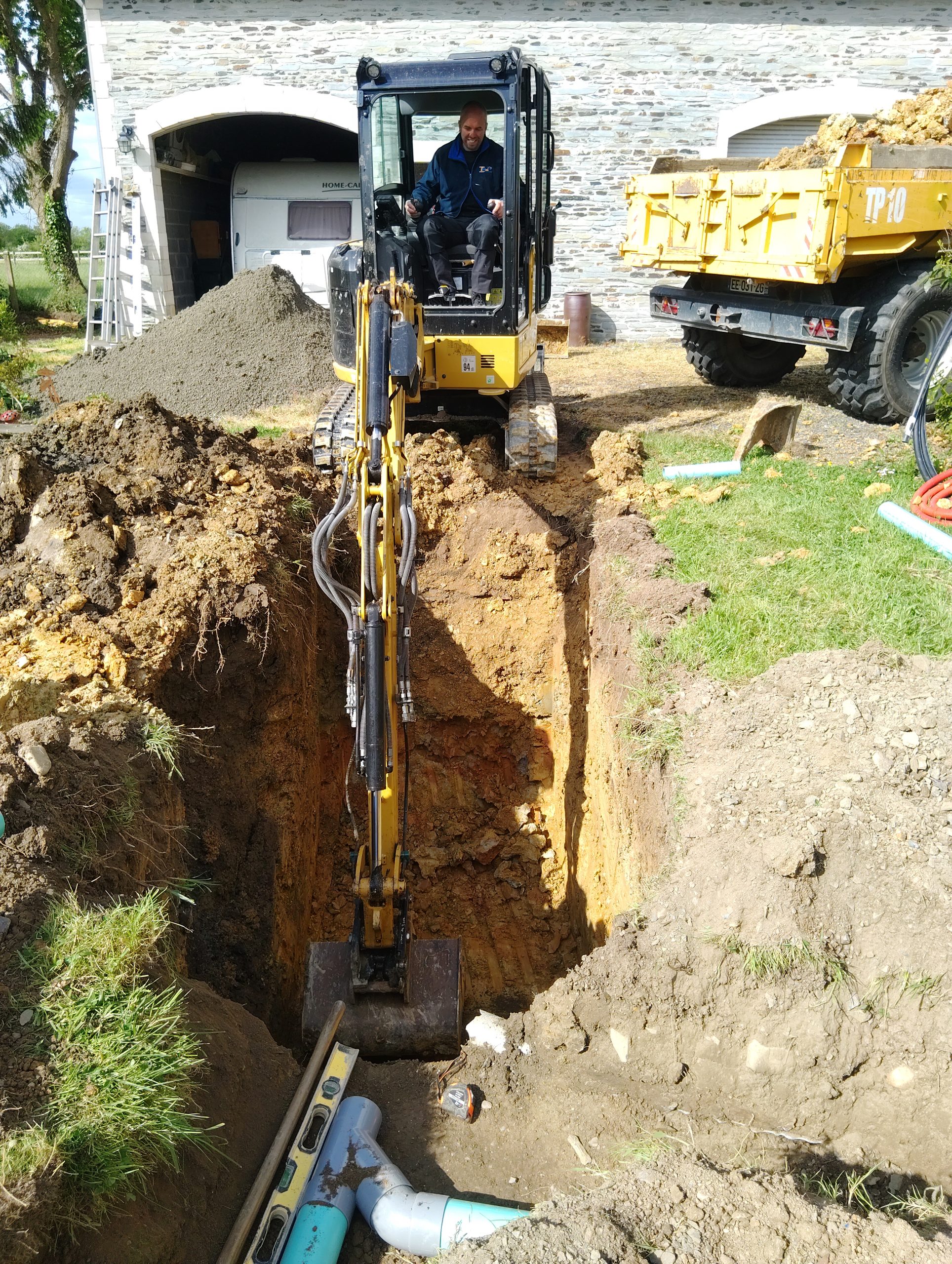

Création du nouveau réseau de collecte des eaux usées
Création du nouveau réseau de collecte des eaux usées

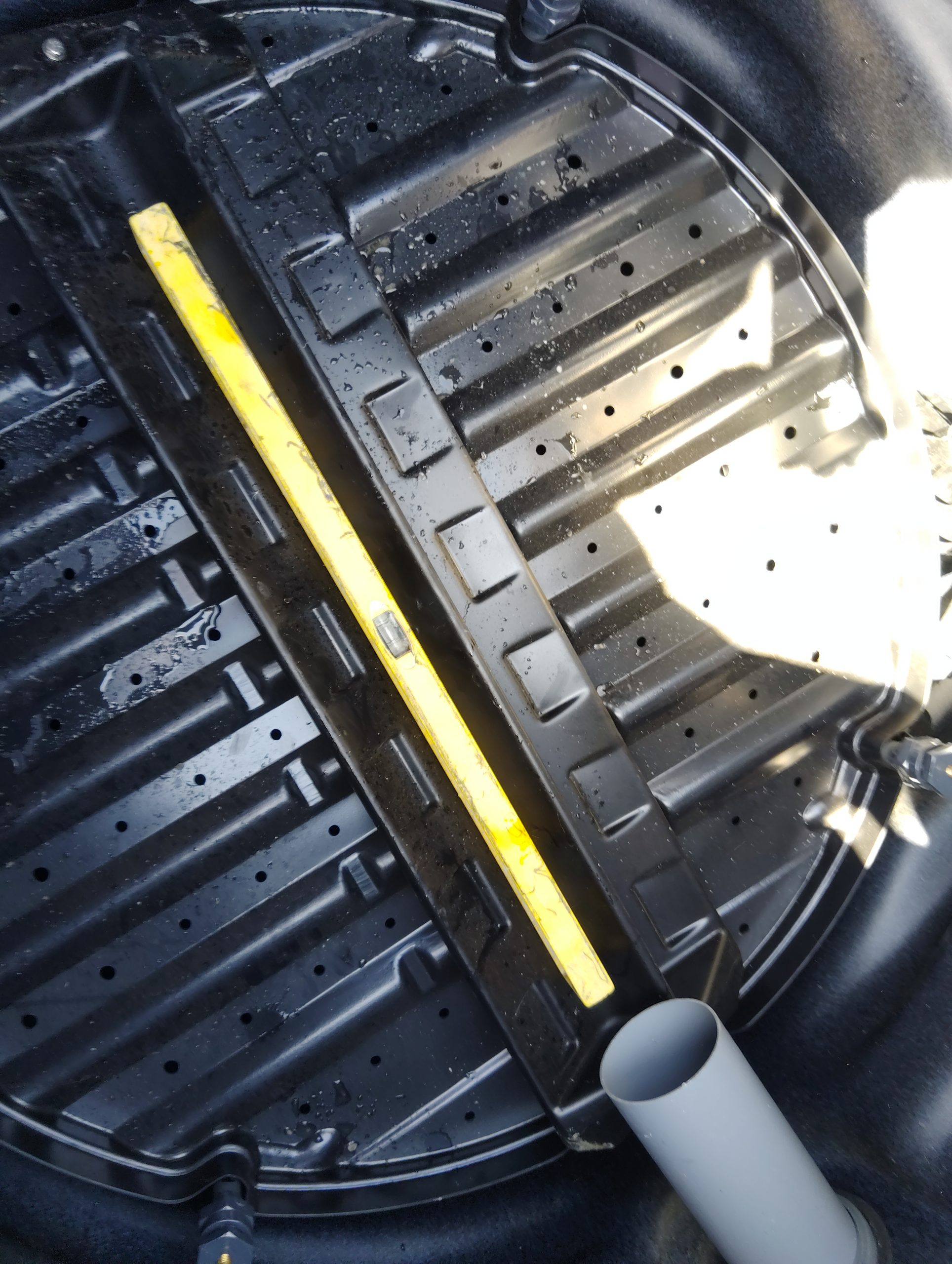

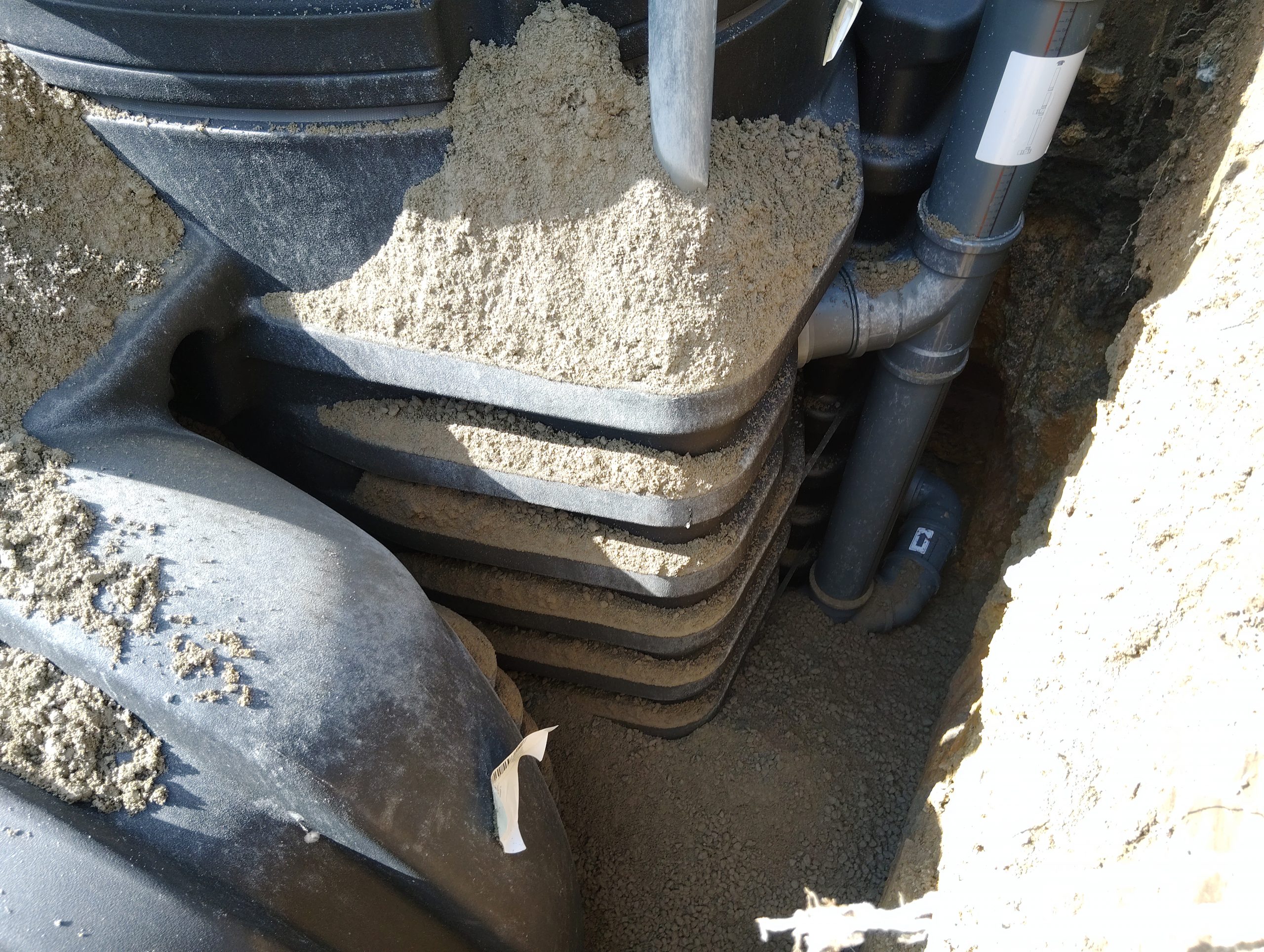

Filtre compact Graf easyCompact
Filtre compact Graf easyCompact
Filtre compact Graf easyCompact
Filtre compact Graf easyCompact
Connection étanche pour pompe de relevage
Connection étanche pour pompe de relevage
Filtre compact Graf easyCompact
Poste de relelvage du Filtre compact Graf easyCompact
Ventilation secondaire avec extracteur statique
SARL Erick Hamond de La Meauffe ( 50880 )
SARL Erick Hamond de La Meauffe ( 50880 )

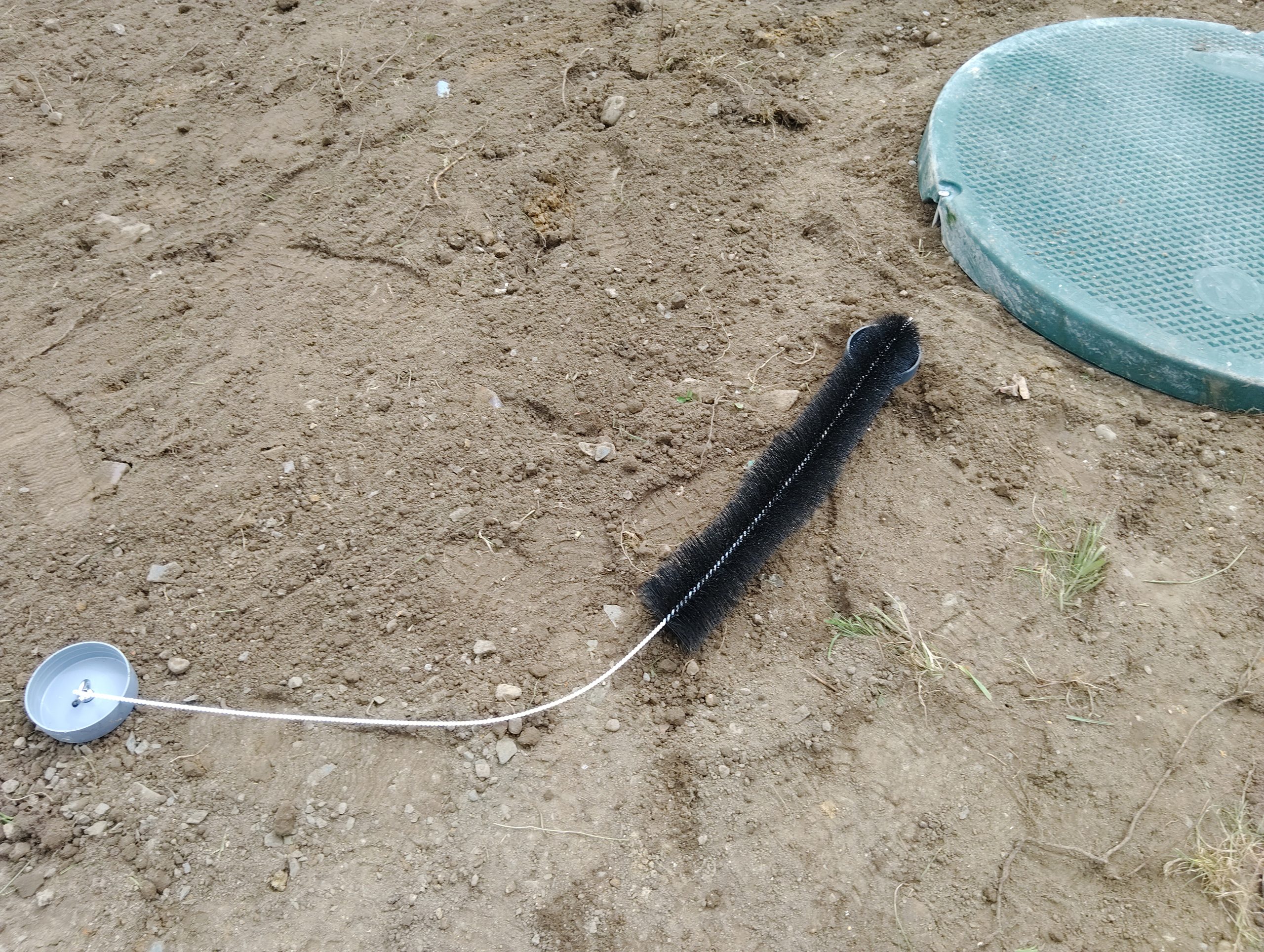

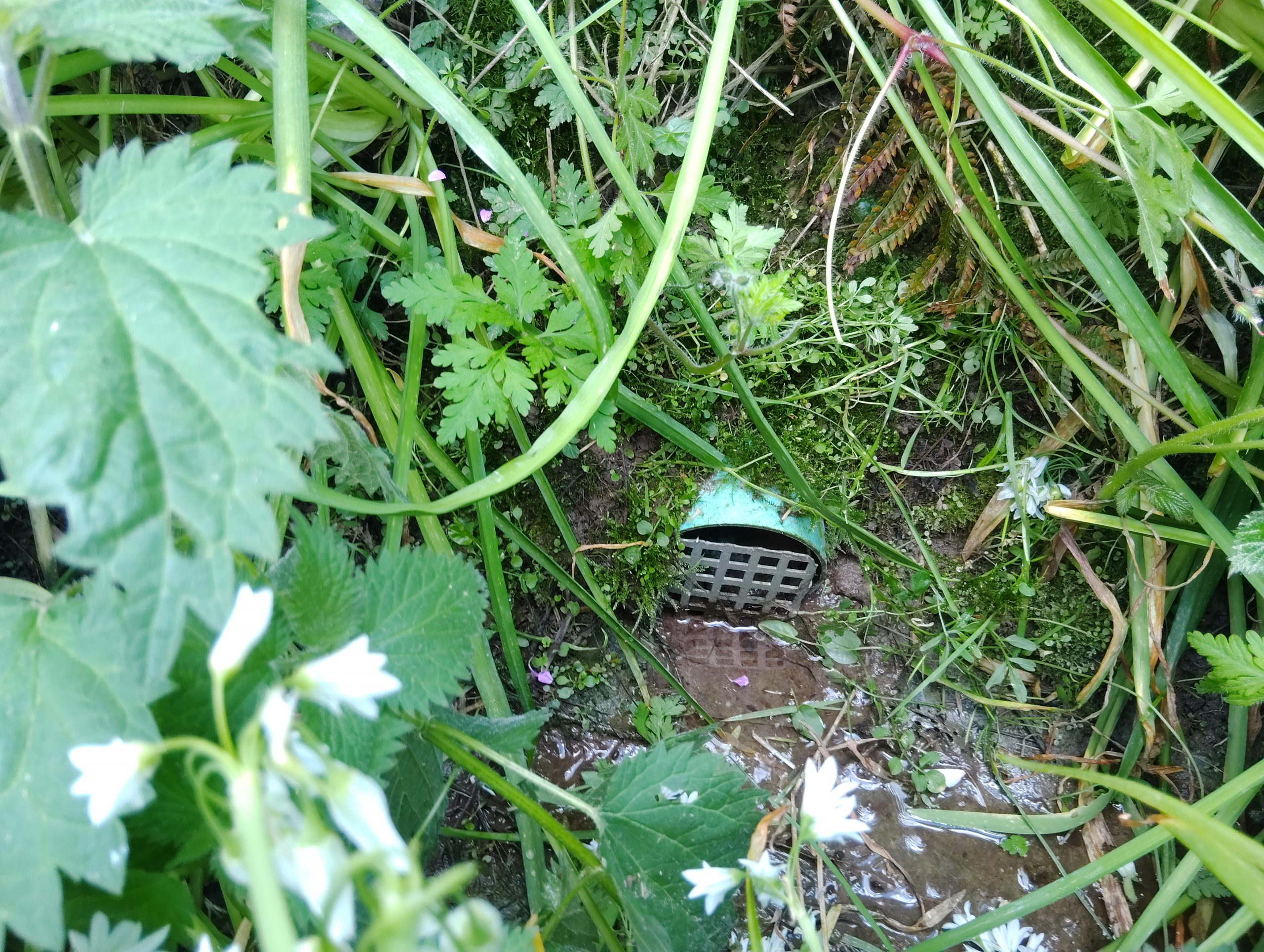

Clapet grille anti-nuisible
Clapet grille anti-nuisible
Filtre compact Graf easyCompact

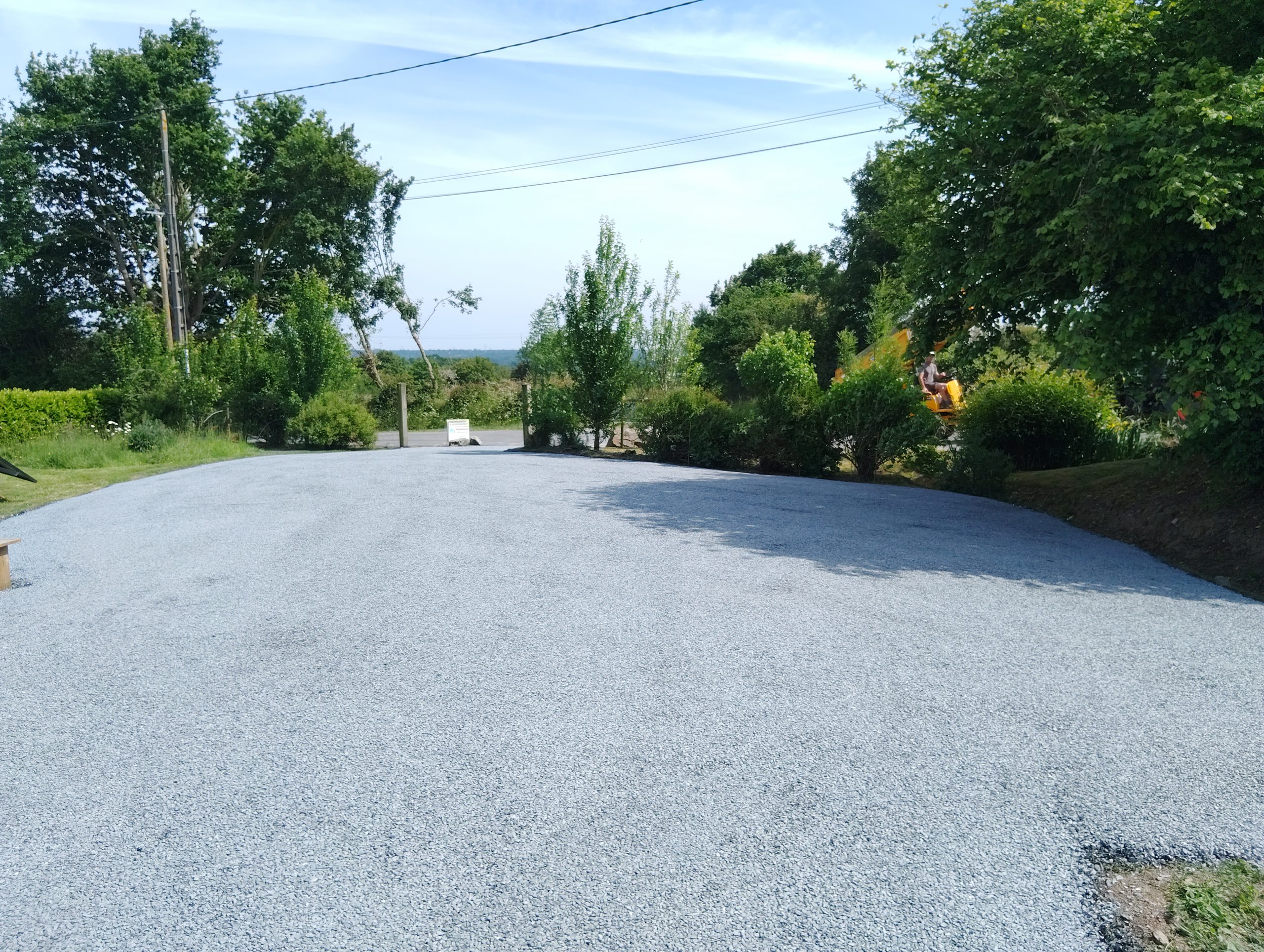

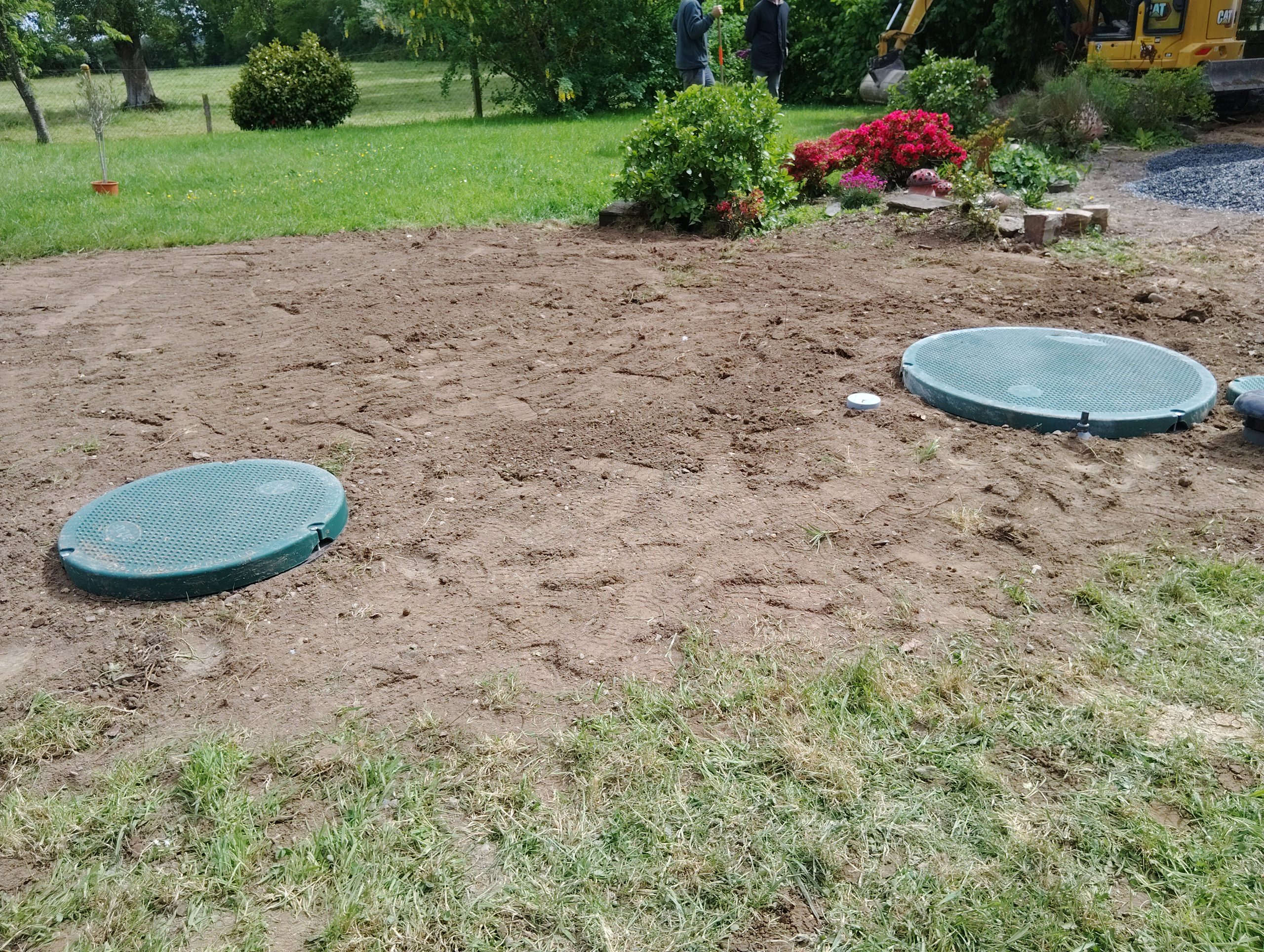

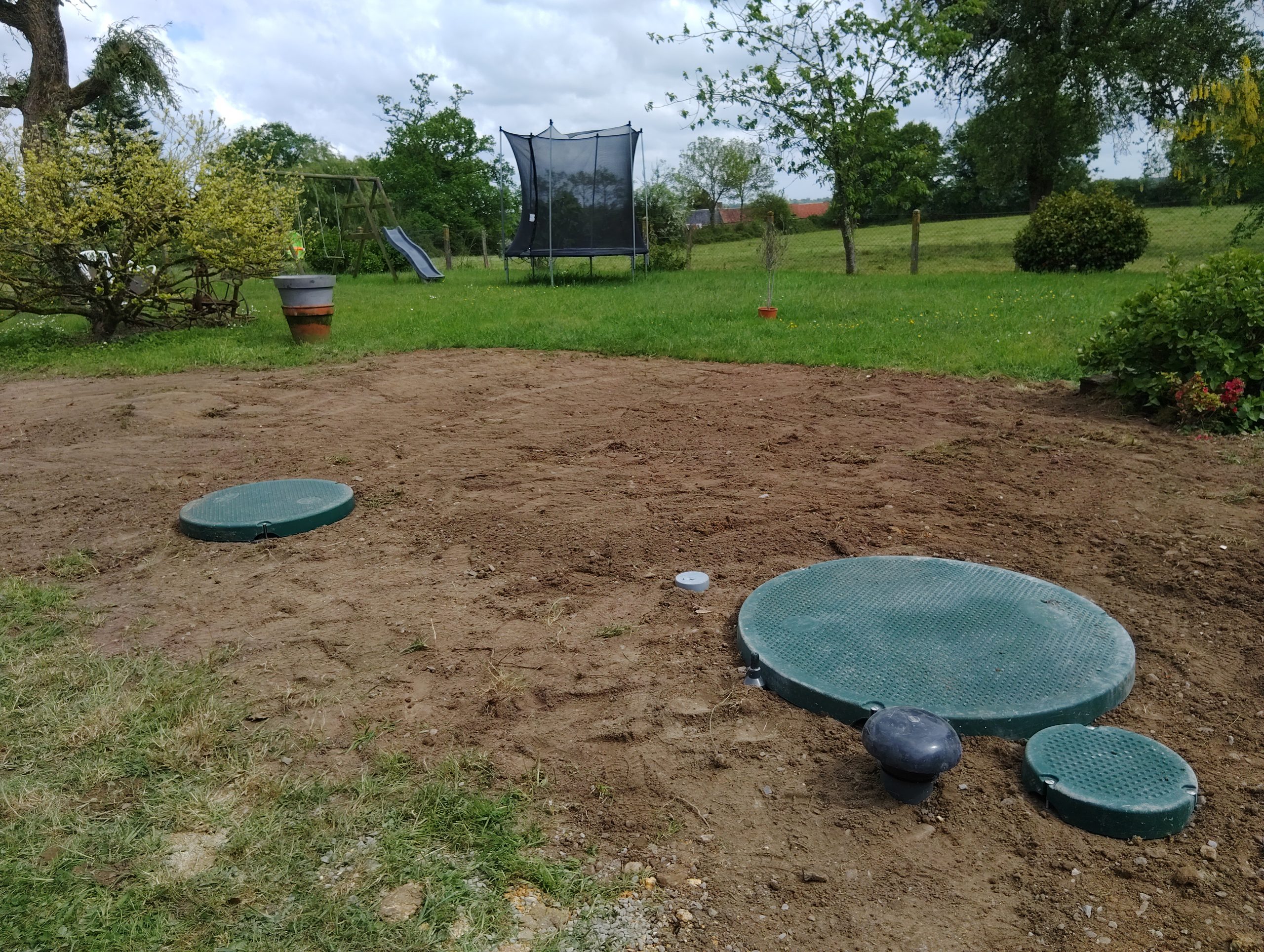

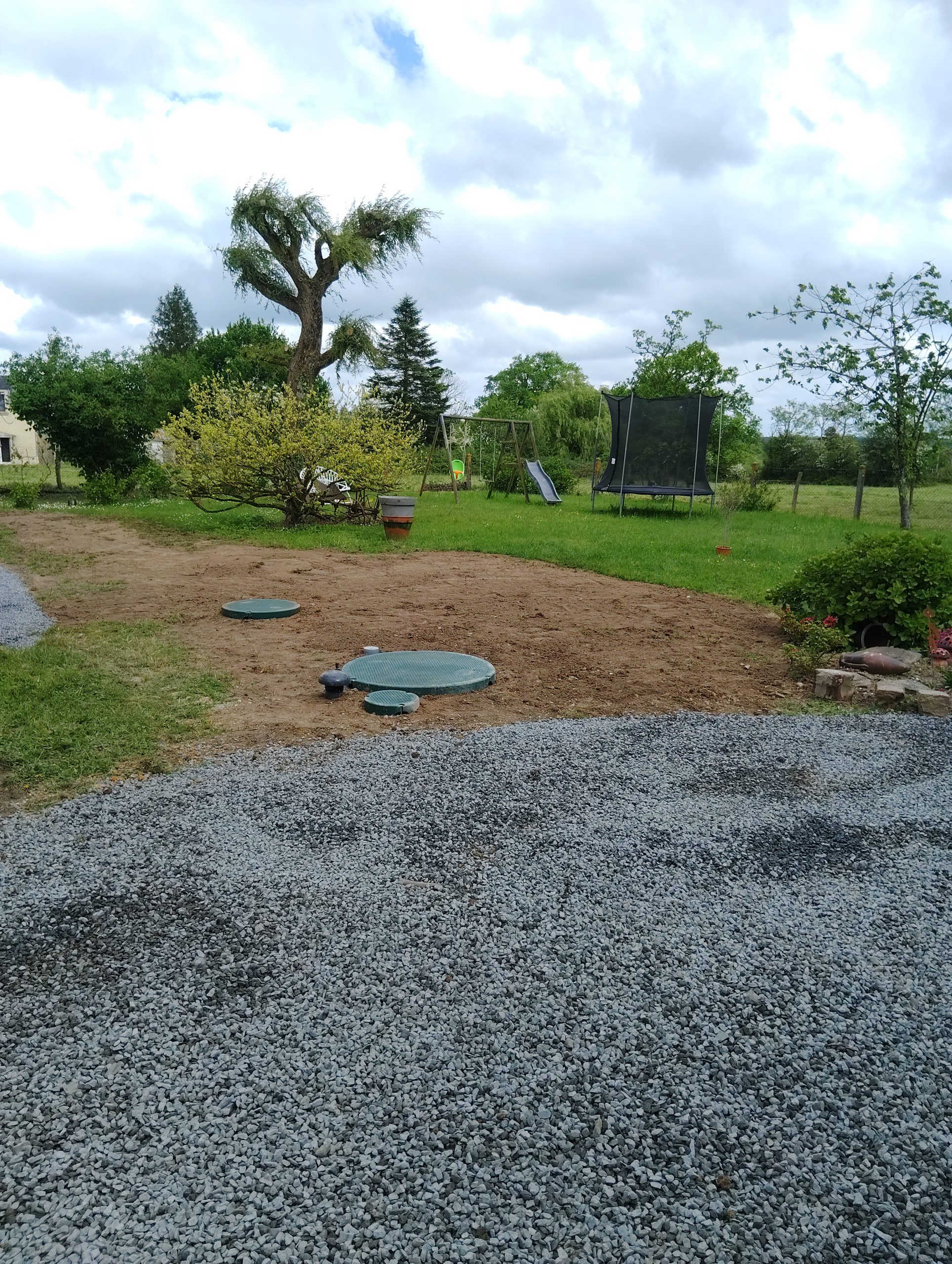

Une belle finition par la SARL Erick HAMOND !
« Dans deux ans, nous proposerons à l’usager nos services pour effectuer l’entretien et la maintenance de cette filière compacte. Il sera alors automatiquement relancé par notre logiciel, à l’instar des contrôles techniques pour automobiles. »
