Un réseau national de partenaires spécialisés pour la pose, la mise en service et l’entretien d’ Assainissement Non Collectif
Faute d’être retenu pour la Star Academy, j’aurais eu tout de même la chance, en compagnie de mes confrères partenaires GRAF France, de découvrir le nouveau centre de formation ‘GRAF Academy’, à Dachstein (67120), lancé l’année dernière.
AQUAsoluces vous présente le filtre compact Graf easyCompact

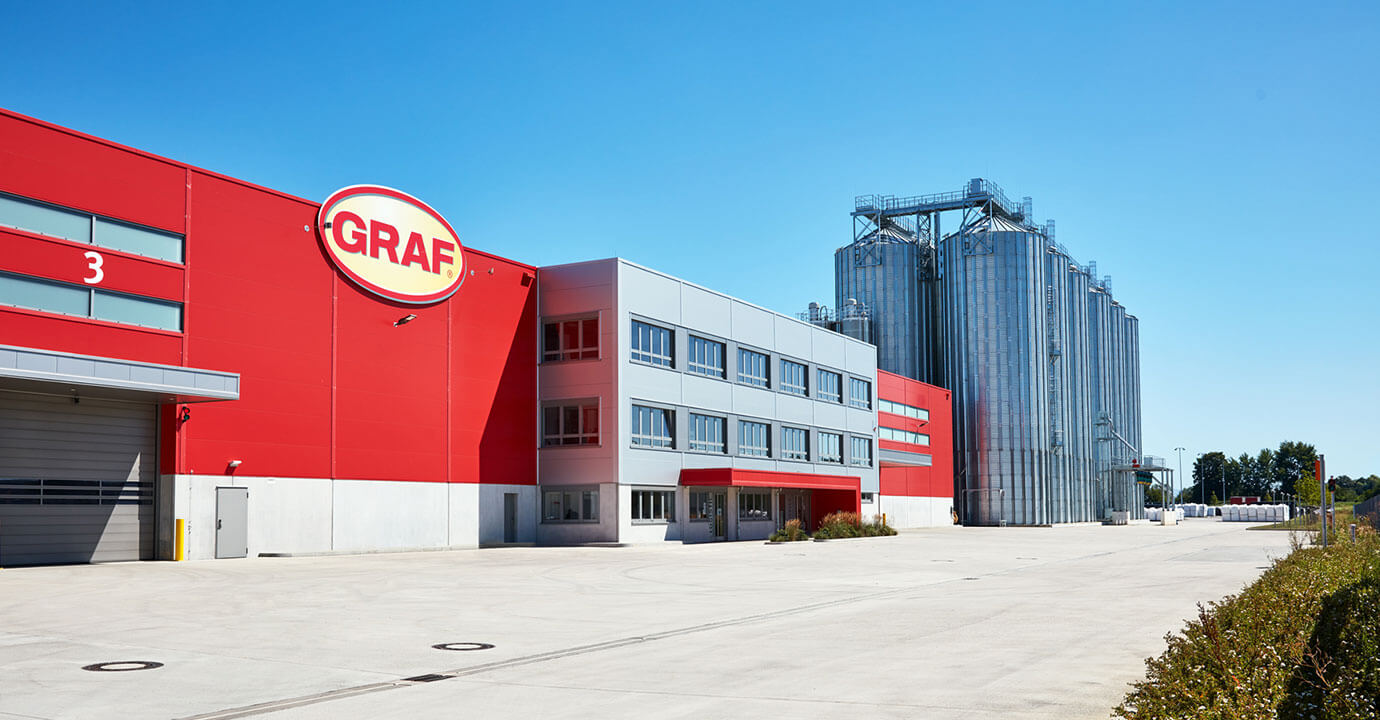

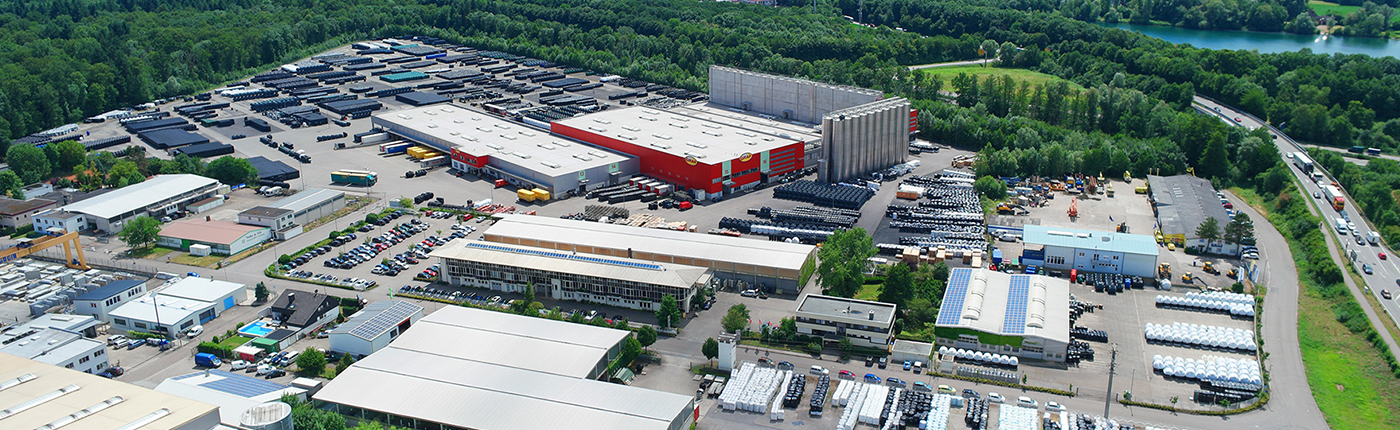

Après la théorie, place à la pratique avec la visite des usines de production de Dachstein et Neuried pour découvrir les coulisses de fabrication des produits GRAF.
« Deux jours intenses, mais avec des échanges riches et constructifs. Nous sommes fiers de faire partie de ce réseau de partenaires Graf ! »
La micro station Graf EasyOne fonctionne selon le principe de la boue activée, en mode SBR, et sans décanteur primaire.
Ainsi, les eaux usées brutes, eaux vannes et eaux grises, sont directement activées par aération dans une même et unique cuve.
Après 6 heures de traitement efficace, ces eaux sont évacuées à l’aide d’une colonne de pompage air-lift.
En l’absence de décanteur primaire, ce type de micro-station ne permet pas une mesure traditionnelle à l’aide d’une canne à boue. Il faut alors se référer au manuel d’utilisation de la micro-station d’épuration GRAF EasyOne et procéder à une mesure de type VB 30.
Le VB 30, mais qu’est-ce que c’est ?
La valeur du VB 30 est le volume de boue active, aussi appelé Floch bactérien, contenu dans un prélèvement de 1000 ml d’eaux usées en cours de traitement et après un temps de décantation de 30 min.
Micro station d’épuration : mesure de controle du Floch bactérien
Le mode opératoire, pour effectuer cette mesure VB 30, est le suivant, à l’aide d’une éprouvette graduée de 1000 ml :
Mettre en marche l‘aération de la micro-station et la laisser agir quelques instants afin d’obtenir un brassage des eaux usées
Pendant que l’aération est en marche, effectuer le prélèvement d’eaux usées directement dans la cuve, à profondeur moyenne
Remplir l’éprouvette avec l’échantillon prélevé, jusqu’à la valeur de 1000 ml
Laisser décanter cet échantillon dans l’éprouvette pendant 30 minutes
Lire ensuite la valeur des boues ainsi décantées. Une vidange doit être effectuée lorsque ce volume décanté dépasse 700 ml ( soit 70%).
Comment vidanger la micro station Graf EasyOne ?
La vidange doit être effectuée par un professionnel et uniquement par le tuyau présent dans la station et prévu à cet effet. En procédant ainsi, l’opérateur évite tout dommage sur les accessoires placés en fond de cuve ( aérateur, air-lift …).

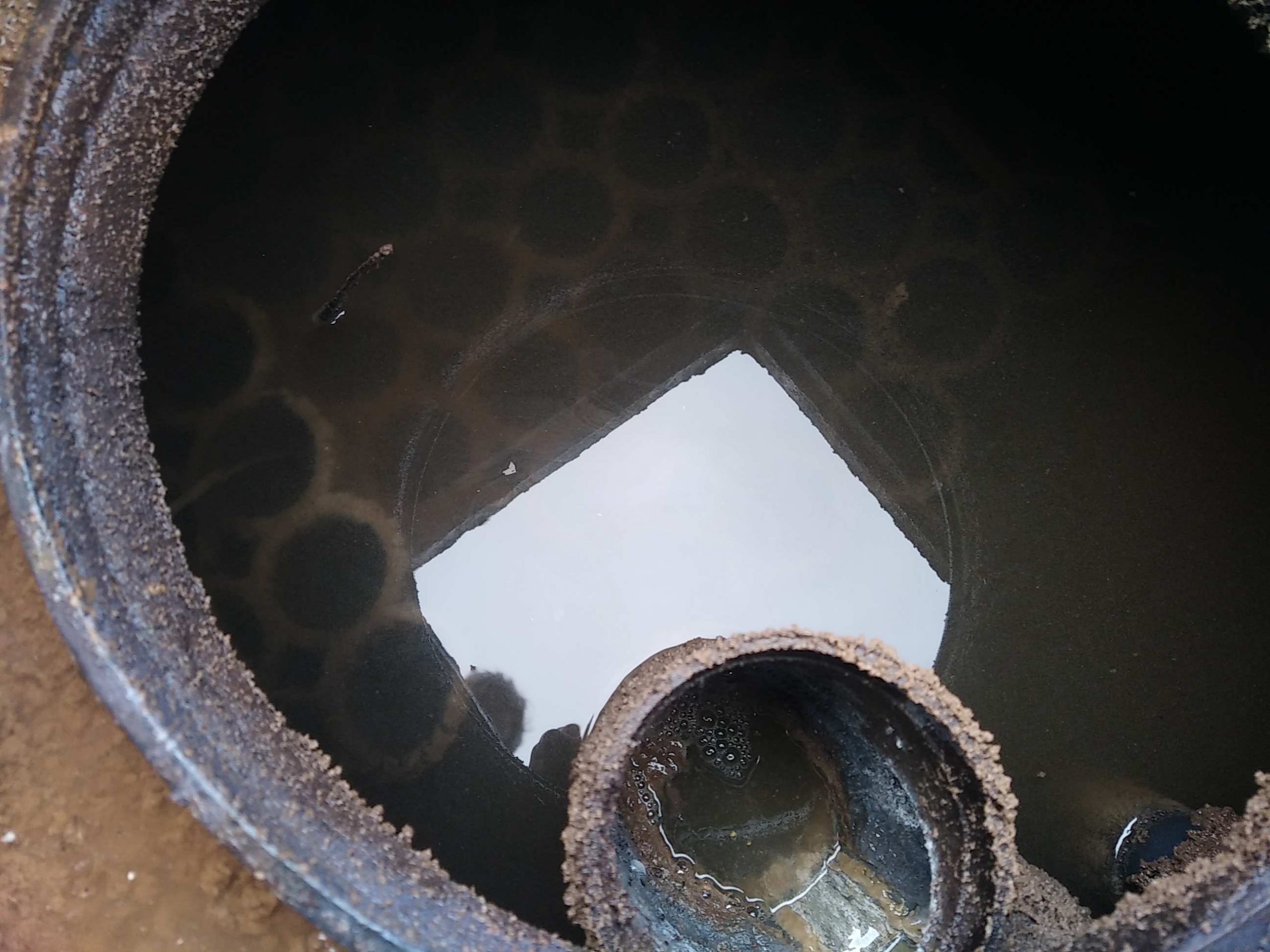

Vidange d’une micro-station d’épuration Graf EasyOne 5 EH
De plus, en utilisant ce tuyau prévu pour le pompage, un volume résiduel de boue, d’environ 10 cm, restera en fond de cuve, permettant ainsi une réactivation rapide de la flore avec un traitement optimal des eaux usées.
« Après la vidange, la cuve doit être immédiatement rempli au 2/3 en eau claire, ceci afin d’en garantir sa stabilité. »
Nous sommes intervenus dernièrement à Équeurdreville-Hainneville ( 50120 ) pour le dépannage d’une micro-station Graf Klaro Quick 6 EH, suite au passage de la tempête Ciaran.
Les symptômes sont simples : l’automate ne fonctionne plus, certainement dû à une sur-tension sur le réseau électrique.
Après quelques tests et mesures, notre verdict est sans appel. Cet automate est bien HS et irréparable.
Ancien automate Graf avec électrovannes
Nous nous rapprochons alors de la société Graf pour obtenir un automate de remplacement, pré-configuré en usine selon le n° de série. Malheureusement, cette version n’est plus fabriquée ni commercialisée. Le nouveau modèle nécessite le changement de la rampe de distribution d’air complète, avec le remplacement des 4 électrovannes par 4 moteurs pas à pas.
Nouvelle rampe de distribution d’air avec moteurs pas à pas

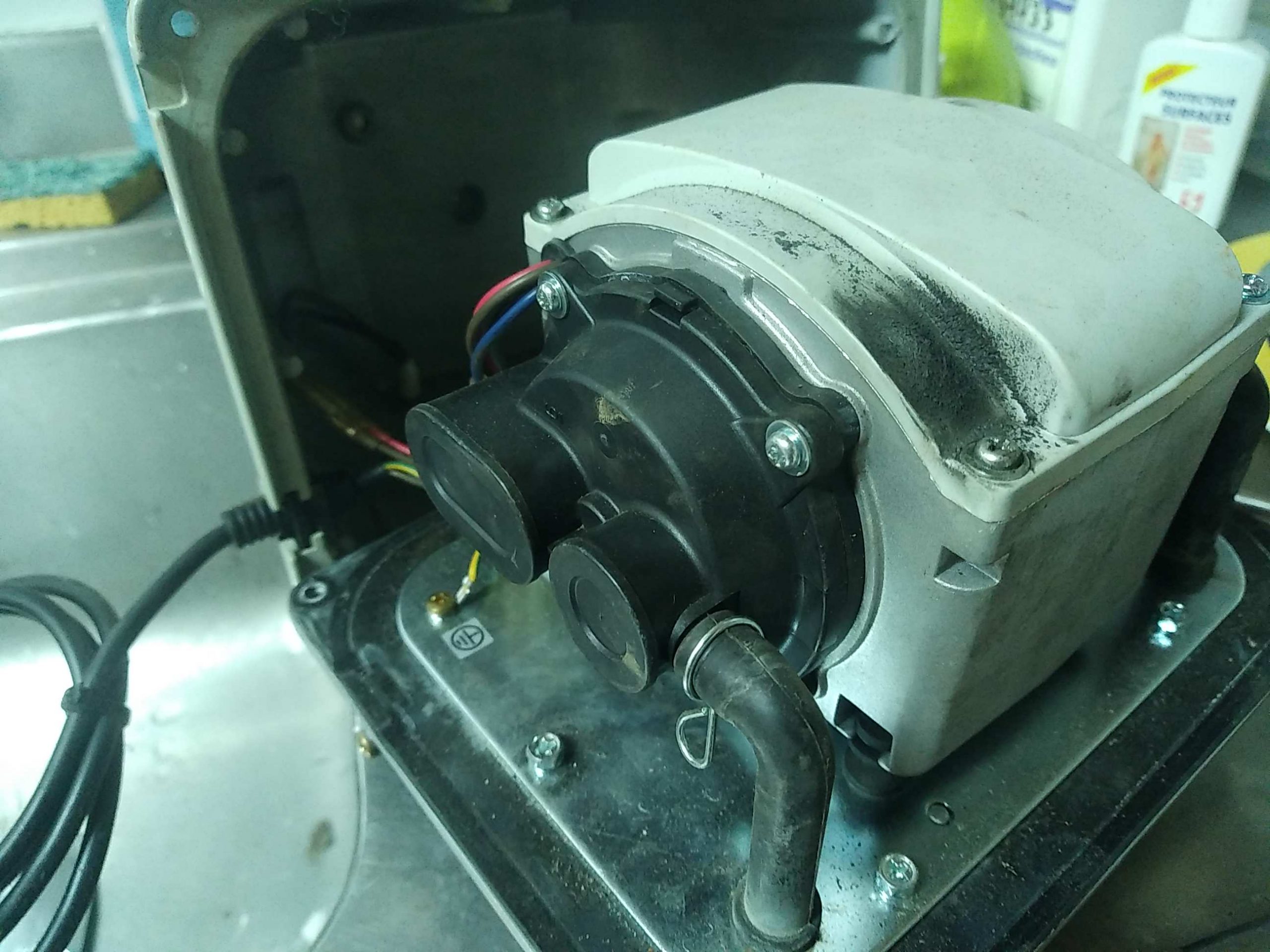

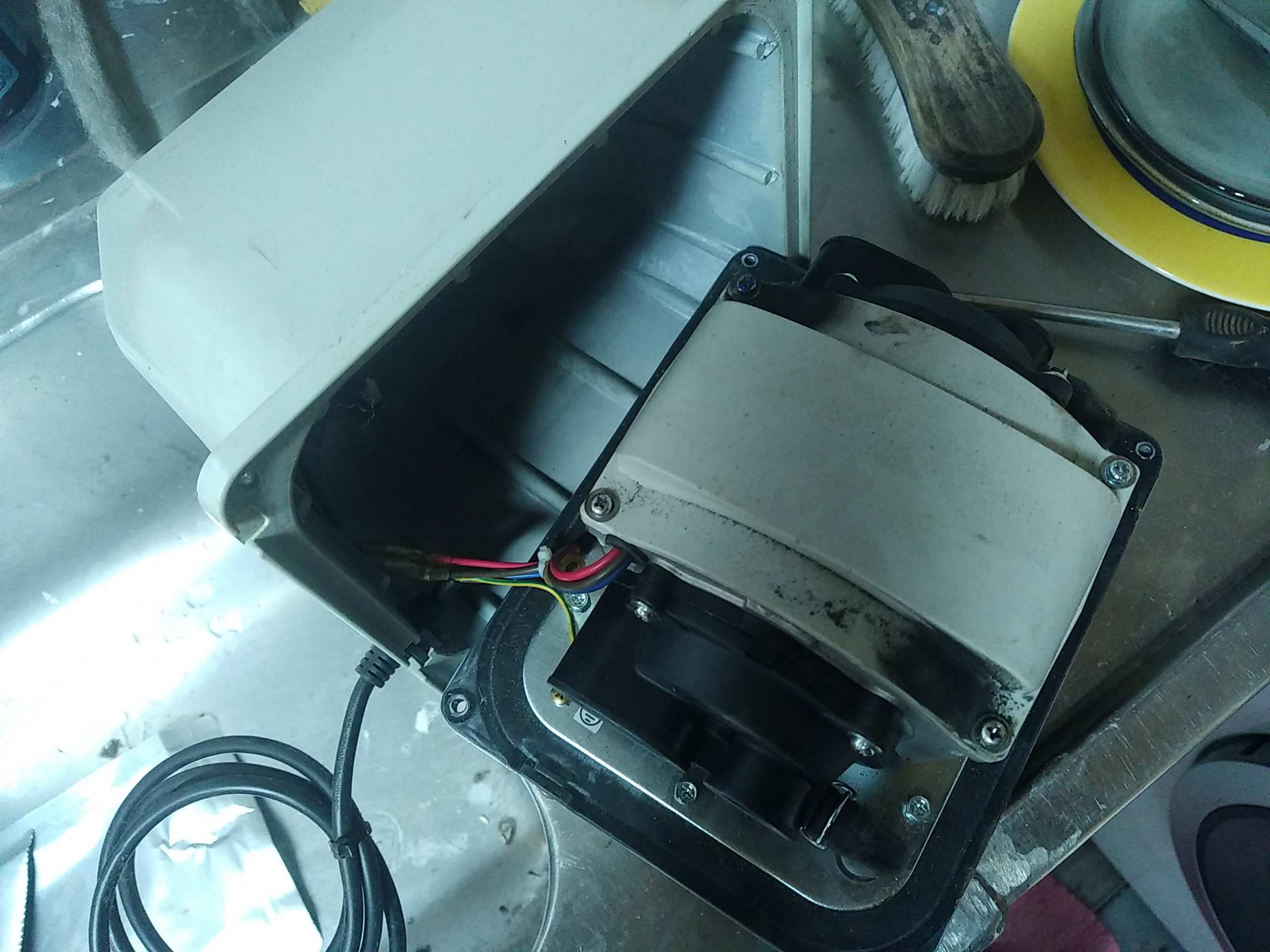

Changement des pistons et du filtre à air du compresseur Nitto LA-80B
Cette station ayant été arrêtée plus de 15 jours, une remise en service, avec vidange complète, s’impose. Cette mission est assurée par notre partenaire sur ce secteur ( SARP Manche ).
Vidange et remise en service de micro-station Graf

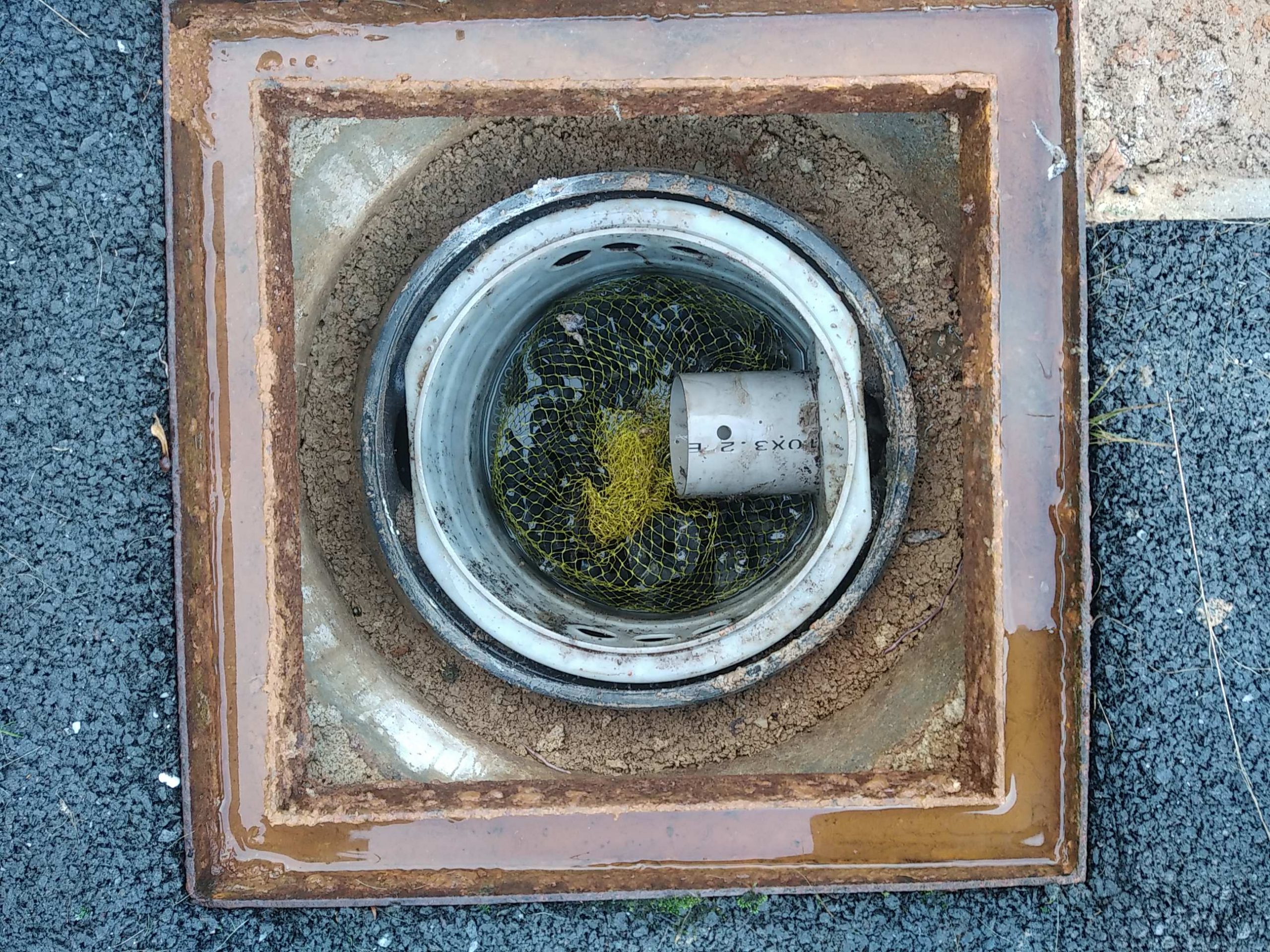

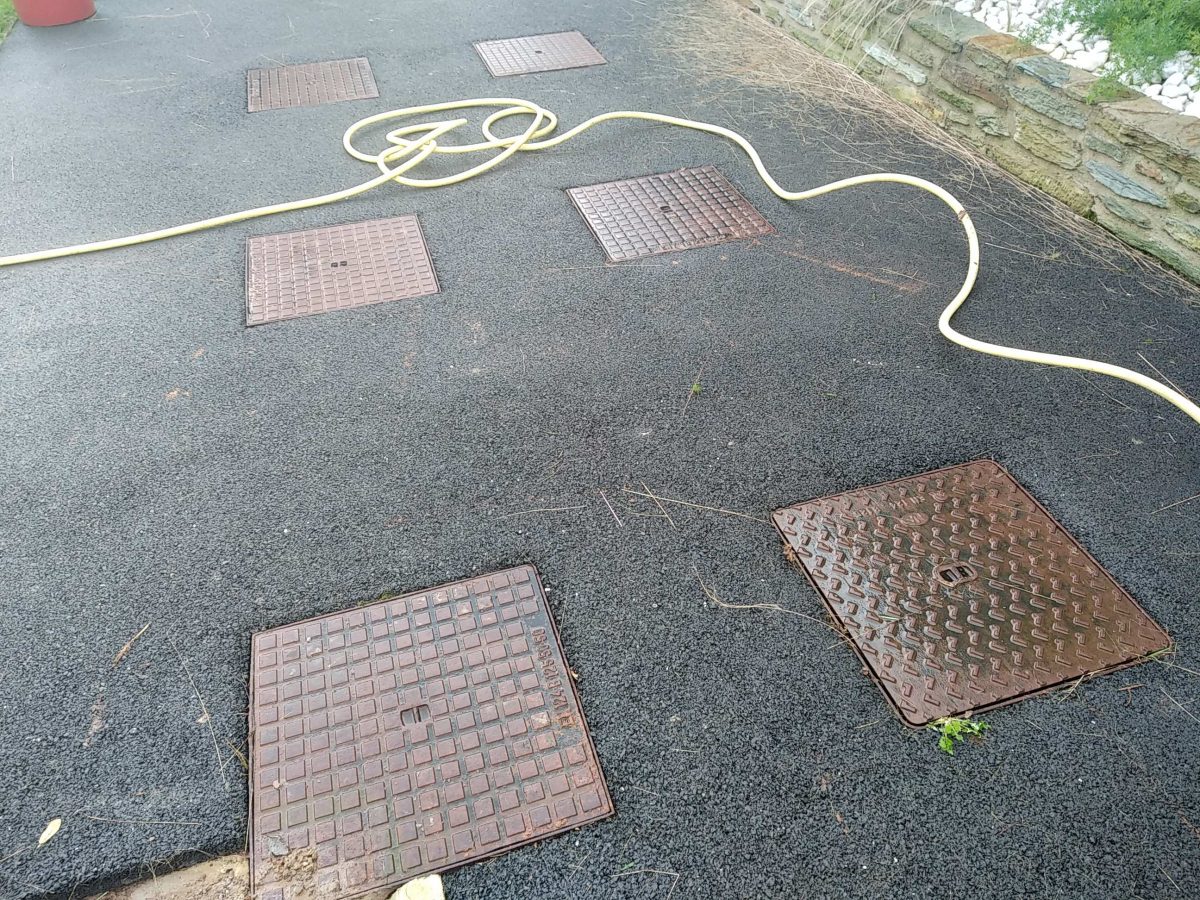

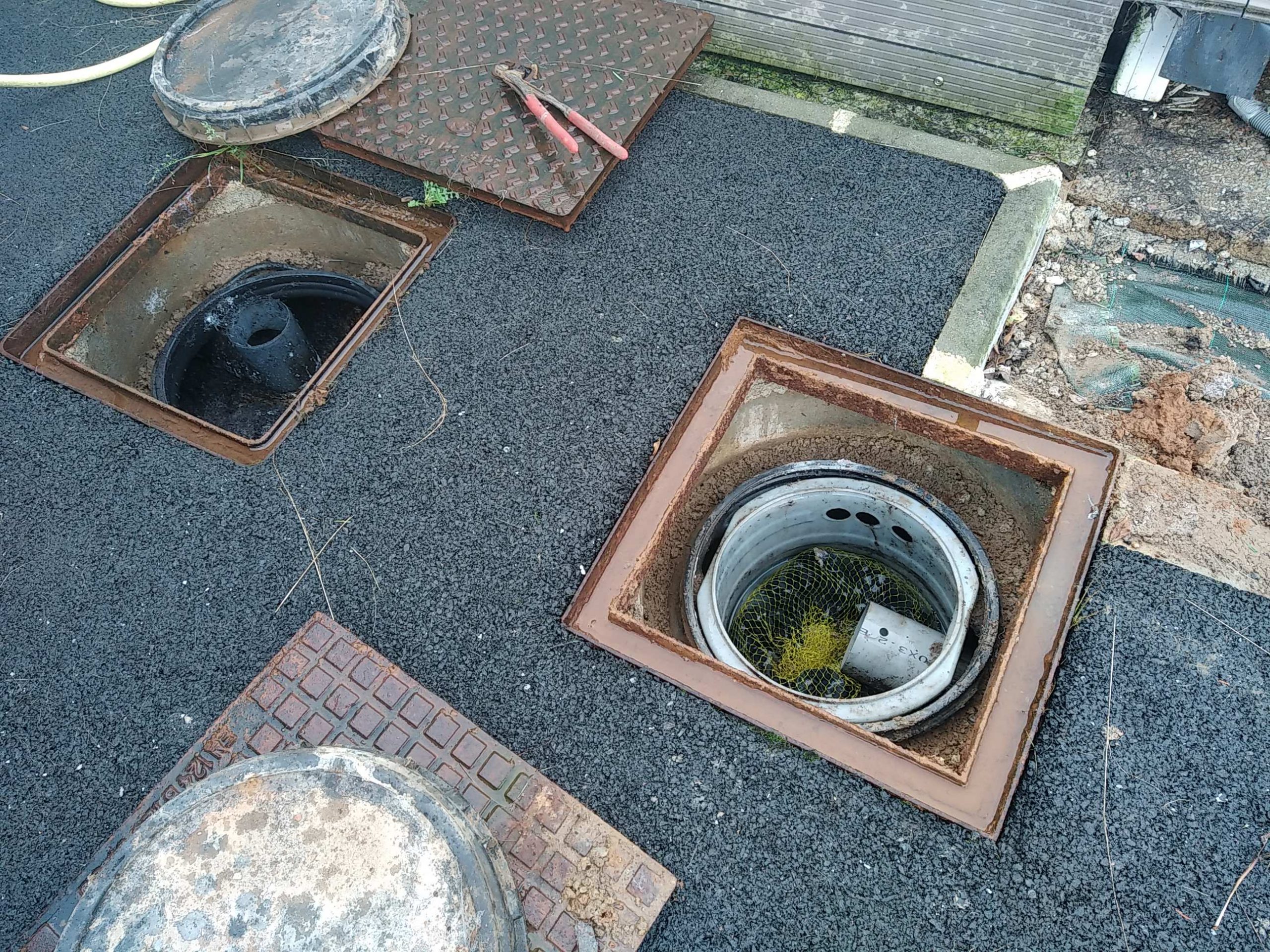

L’utilisateur de cette micro-station nous fait part de problèmes d’odeurs récurrents, en extérieur, localisés autour des couvercles de la fosse, et directement liés à l’usage de l’eau.

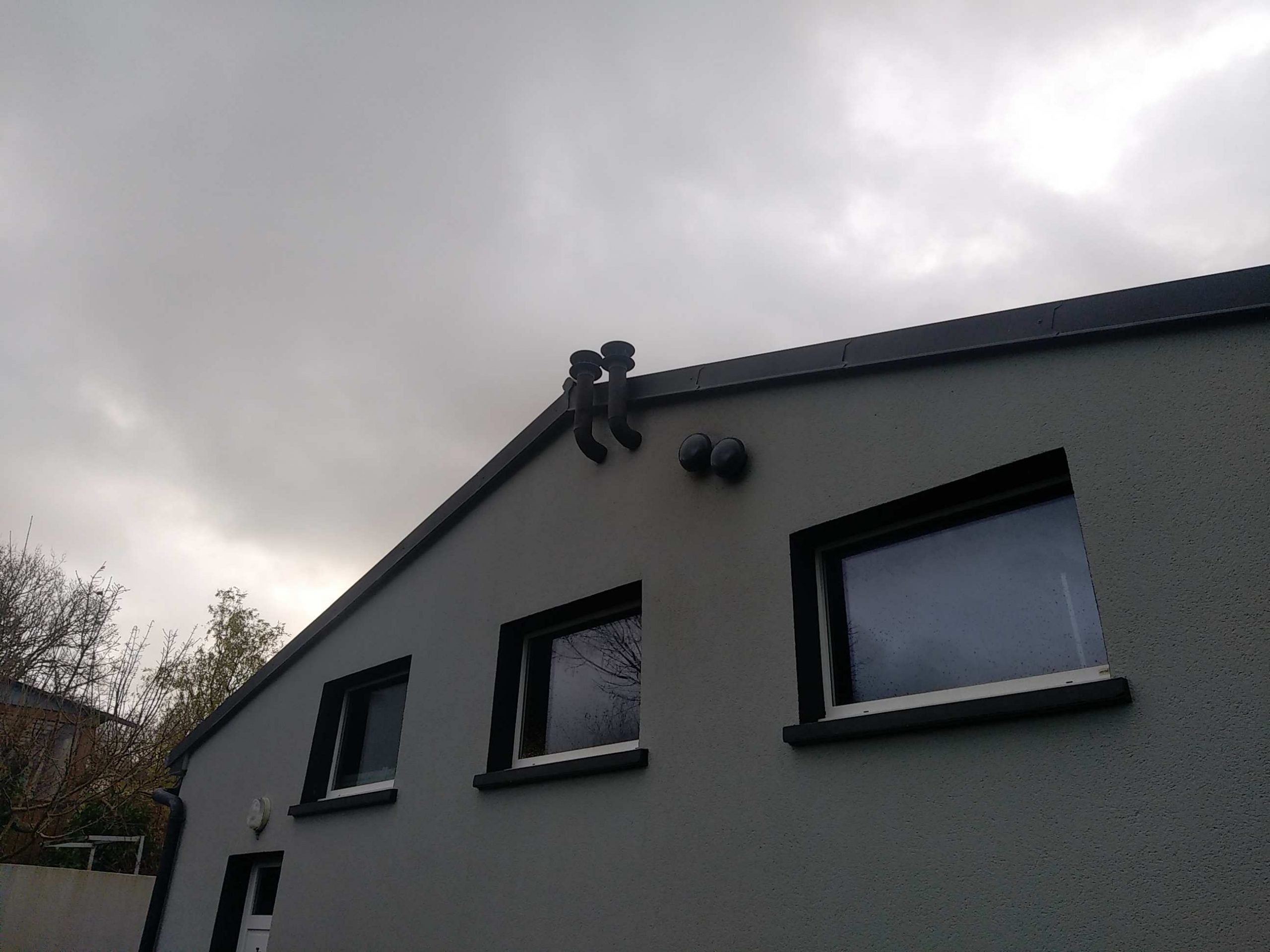

Nous examinons alors le réseau de ventilation primaire et secondaire et nous constatons la présence de deux extracteurs, court-circuitant ainsi la ventilation naturelle. De petites modifications seront apportées pour maintenir la ventilation secondaire plus haute, équipée d’un extracteur, et la ventilation primaire plus basse, équipée d’un simple champignon. Ainsi, un circuit de ventilation naturelle devrait pouvoir être maintenu en continu, supprimant ces problèmes d’odeurs.
Ci cette modification n’est pas concluante, la ventilation sera forcée avec la mise en place d’ un extracteur électrique solaire.
« Notre retour d’expérience ‘In Situ’ : Les micro-stations d’épuration sont des procédés compacts, stables et efficaces pour le traitement des eaux usées domestiques »
Petit détour par Cretteville (50250 ) pour la réalisation d’une étude de définition de filière ANC, avec chiffrage du chantier pour notre partenaire Natibox Saint-Lô.
Ce projet consiste en l’installation d’un studio de jardin Natibox de 28 m2.
Une journée humide … Certes, mais cette pluie nous permet de mieux appréhender ce projet et de plus facilement identifier les contraintes.
Ainsi, un traitement et une évacuation des eaux usées par infiltration dans le sol est possible :
