Dépannage du compresseur d’une micro-station Eloy

On a frôlé la catastrophe !

Nous sommes contactés dernièrement pour le dépannage d’une micro station d’épuration Eloy Oxyfix 9 Équivalents Habitants (EH). L’usager a souhaité effectuer lui même l’entretien du compresseur EL-S-100, avec le changement des membranes. Cependant, le compresseur se met désormais systématiquement en défaut.

Nous démontons alors ce compresseur et nous procédons de nouveau au changement des membranes pour repartir sur de bonnes bases. Nous comprenons rapidement que le problème provenait d’un mauvais centrage de l’arbre aimant.

Ce défaut de montage peut provoquer des frottements sur les bobines et engendrer des dommages irréversibles. Dans ce cas, il faudrait changer le compresseur … avec un surcout non négligeable … On a frôlé la catastrophe !

Notre client a beaucoup de chance, les bobines sont indemnes et le compresseur fonctionne très bien, avec un arbre aimant parfaitement recentré.

Le compresseur est réparé et l’arbre aimant parfaitement centré

Nous procédons ensuite à l’entretien général de la micro station avec :

Lavage
Mesure de boue du décanteur primaire
Test de fonctionnement

Clarificateur d’une micro-station Eloy Oxyfix 9 EH
Réacteur biologiiiiique d’une micro-station Eloy Oxyfix 9 EH
Compresseur EL-S-100 d’une micro-station Eloy Oxyfix 9 EH
Observation de la recirculation d’une micro-station Eloy Oxyfix 9 EH
Compresseur EL-S-100 d’une micro-station Eloy Oxyfix 9 EH

« L’entretien est la clé d’un assainissement qui fonctionne. Encore faut-il qu’il soit correctement effectué ! »
Ludovic AGNES, SARL AQUAsoluces

Premier entretien Ecoflo après 4 ans …

La situation est grave mais loin d’être désespérée !

Nous intervenons aujourd’hui pour le premier entretien d’un filtre compact Ecoflo pack 5 EH sortie basse, après 4 ans d’utilisation par 2 personnes.

Cette installation n’a jamais été entretenue auparavant, hormis le nettoyage du préfiltre PF-17 par l’usager, une fois par an.

Suite à l’une de nos relances par courrier, à l’instar des contrôles techniques pour automobiles, notre client nous sollicite pour l’entretien de ce dispositif d’ assainissent non collectif des eaux usées domestiques et surtout pour faire le point sur son état.

Malgré ce manque d’entretien, l’installation est en bon état général de fonctionnement. Voici cet aspect normal d’un filtre compact coco Ecoflo après 4 ans d’utilisation :

Aspect normal d'un filtre compact Ecoflo après 4 ans d'utilisation — ***Aspect normal d’un filtre compact Ecoflo après 4 ans d’utilisation par 2 personnes***

Lors de cet entretien, nous procédons au lavage et à l’extraction des plaques de répartition et de l’auget. Ensuite nous scarifions en profondeur le média filtrant coco qui reste en très bon état.

Extraction des plaques de répartition et de l’auget Ecoflo
Scarification du média coco Ecoflo
Observation du rejet filtre compact coco Ecoflo

Lors du remontage, nous ajustons l’auget de répartition à l’aide des vis de réglage.

Une mesure de boue est effectuée dans la fosse toutes eaux grâce à un appareil optique et pressomètrique = 30%. Selon nos calculs, et selon l’usage, une vidange est à prévoir au printemps 2026, dans les mêmes conditions d’utilisation, à 50%.

Le préfiltre PF17 est lavé à l’aide se son raccord automatique.

« Une installation en bon état général et bon usage. Pas de renouvèlement de média à prévoir pour l’instant »
Ludovic AGNES, SARL AQUAsoluces

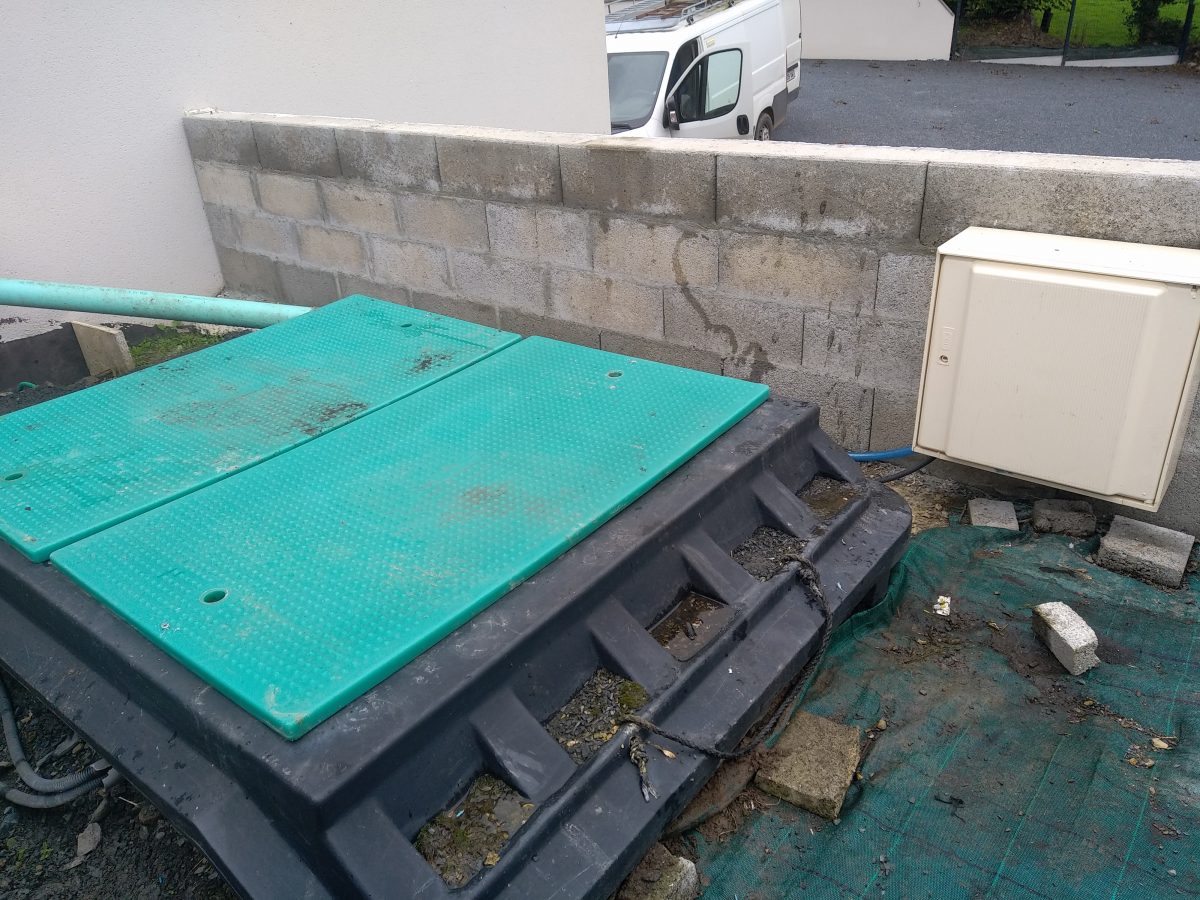

Entretien, Dépannage, Réparation d’une micro-station Simop Bioxymop

Plusieurs points corrigés et améliorés

Nous venions pour le simple entretien d’une micro-station d’épuration Simop Bioxymop.

Ce que nous ne savions pas, c’est que cette micro station d’épuration n’a jamais été réellement entretenue pendant plus de 10 ans, presque abandonnée. Cela change considérablement la note ! A la grande surprise du nouvel acquéreur de cette habitation …

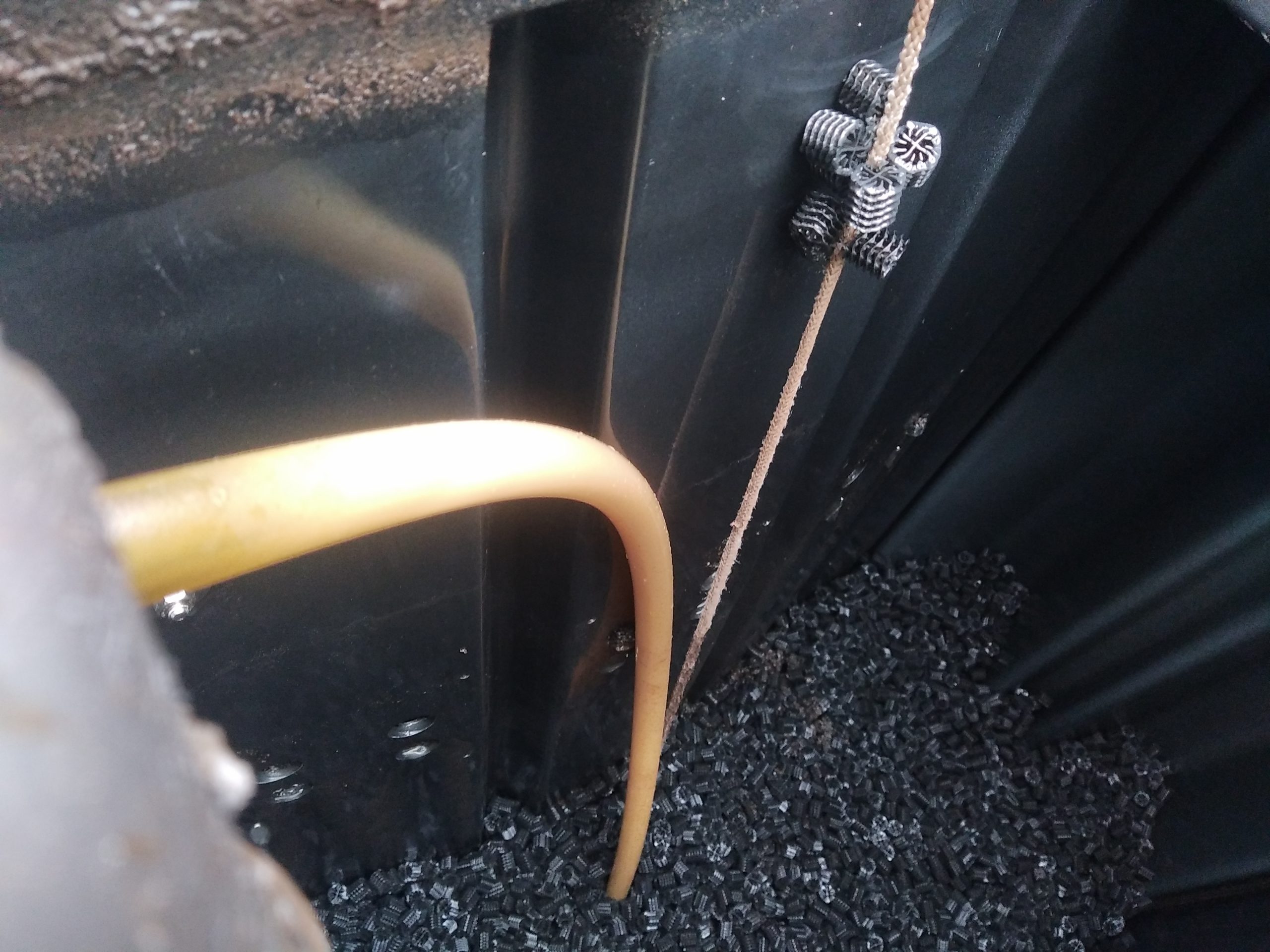

Dans un premier temps, nous découvrons un clarificateur complètement rempli de bio-billes. En temps normal, ces bio-billes sont uniquement contenue dans le réacteur biologique. Ce phénomène a été provoqué par le retrait de la grille de communication entre le réacteur et le clarificateur.

Cette migration de bio-billes s’est poursuivie vers l’exutoire en colmatant la tranchée d’infiltration. Heureusement un hydrocurage, et la récupération de ces bio-billes, ont été possibles par les visites amont et aval.

Nous vidangeons alors partiellement le réacteur biologique à l’aide d’un tube crépiné pour ne pas aspirer le restant de bio-billes. Nous replaçons la grille de communication anti-migration à l’aide de vis et rondelles inox A3. Ainsi, une décharge de bio-billes n’est plus possible vers le clarificateur.

La grille anti-migration du réacteur est enlevée
La grille anti migration est retrouvée dans le réacteur biologique

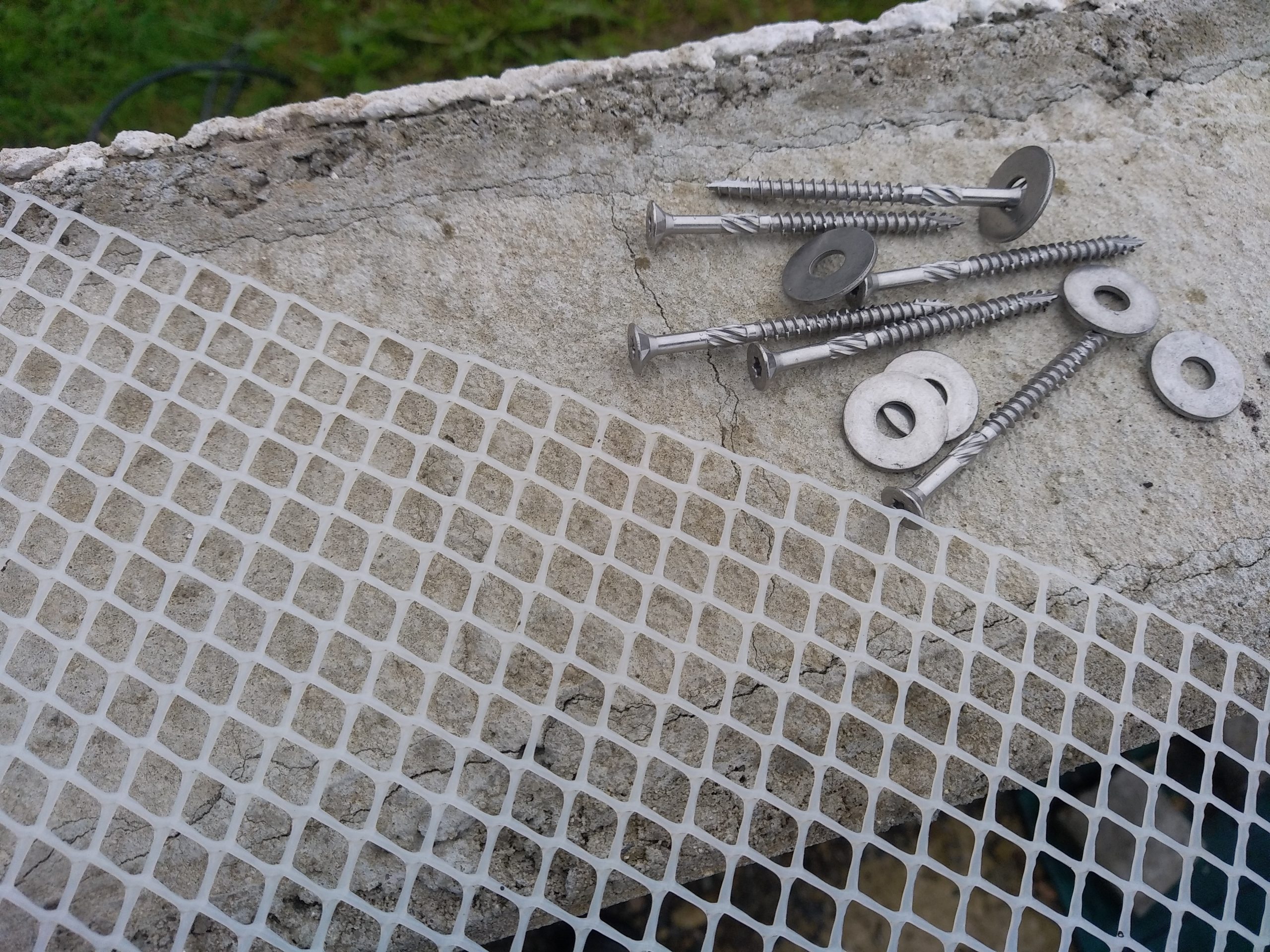

La grille anti migration est re-fixée à l’aide de vis et rondelles inox A3

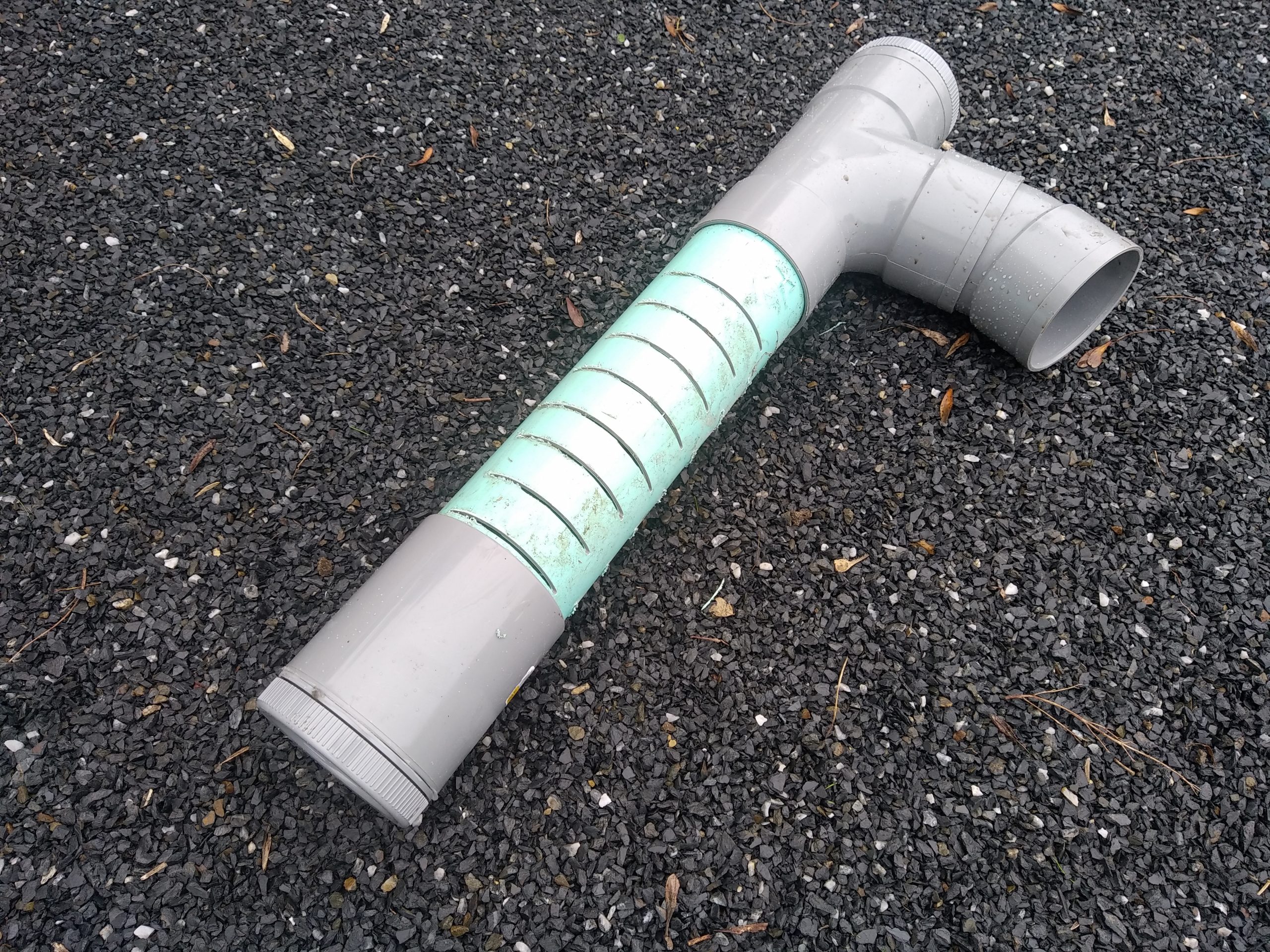

Un Té plongeant crépiné est aussi placé en sortie de micro-station. Ainsi, aucune décharge de bio-billes n’est possible vers l’exutoire. Ce nouvel accessoire est à nettoyer idéalement une fois par an, par simple précaution, pour prévenir de tout colmatage. Le nettoyage est réalisé, à l’aide d’un goupillon et d’un jet d’eau, par le bouchon de visite à la surface.

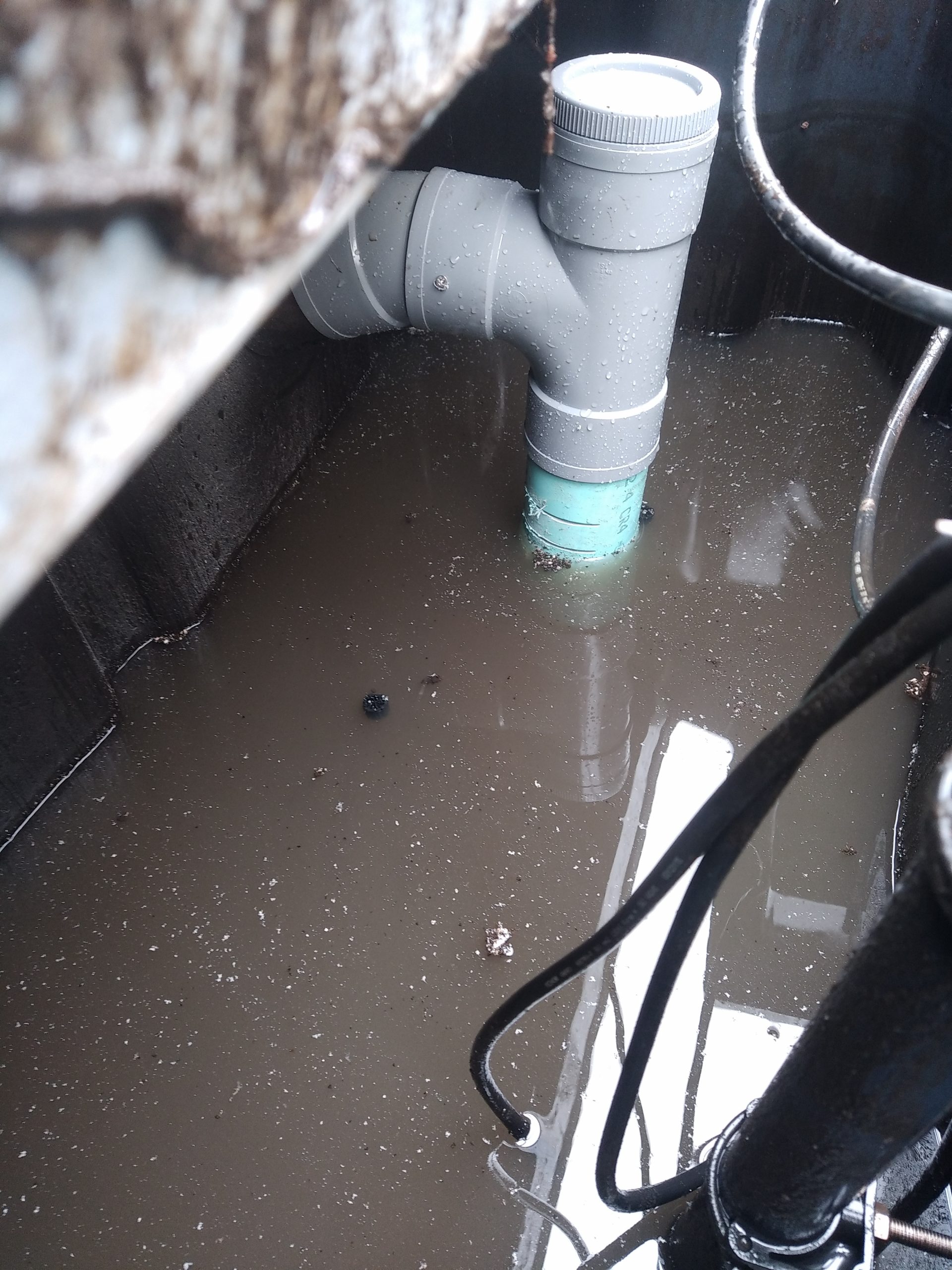

Té plongeant crépiné placé en sortie de clarificateur
Té plongeant crépiné placé en sortie de clarificateur

La ventilation secondaire est corrigée, avec la rectification de la contre-pente, empêchant ainsi son colmatage en cas de montée en charge du décanteur primaire ou en cas de condensats.

La pompe de recirculation hors service est changée.

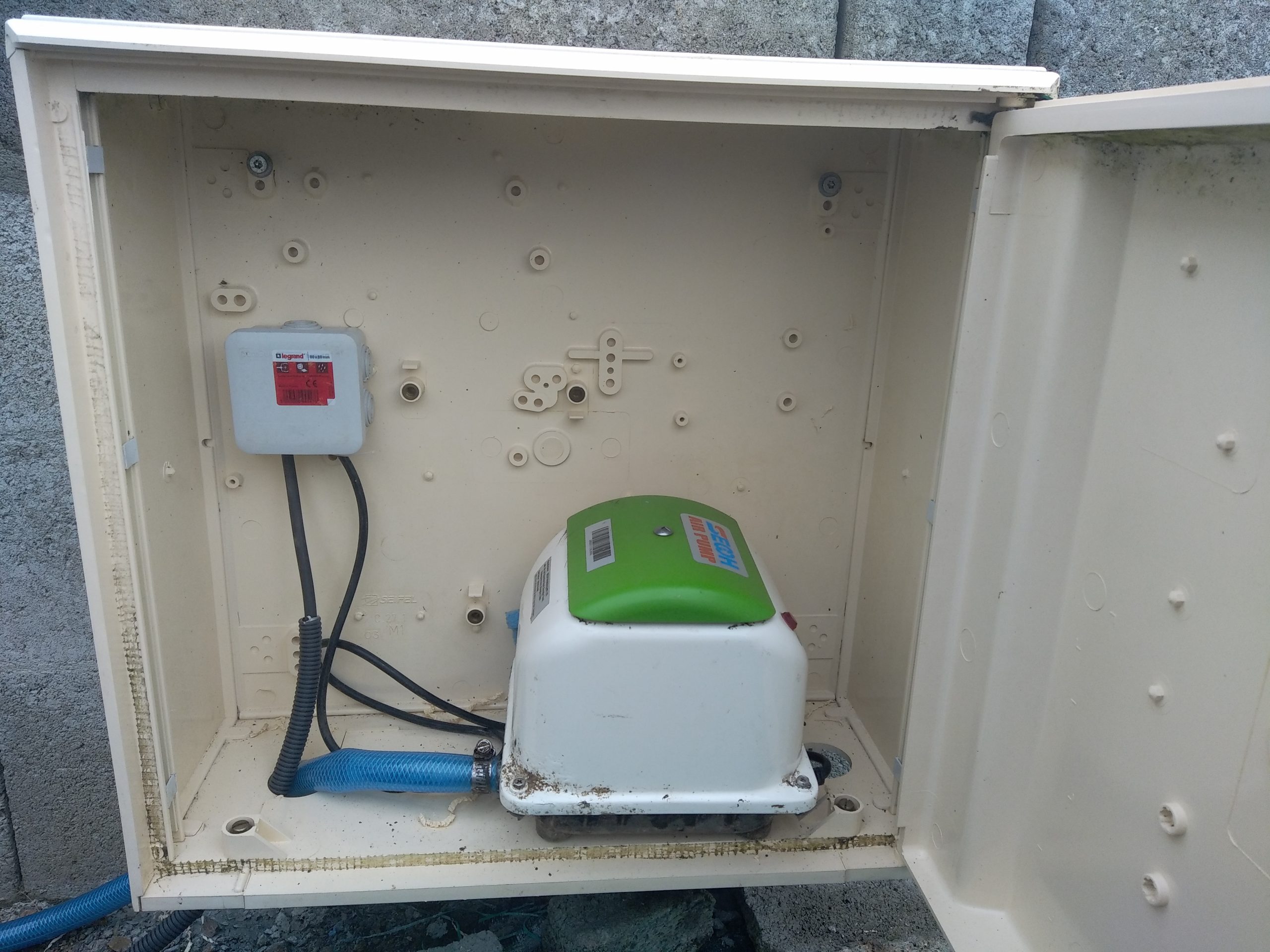

Le compresseur à membranes Secoh JDK-S-80 est sortit de la cuve et déporté dans un coffret externe.

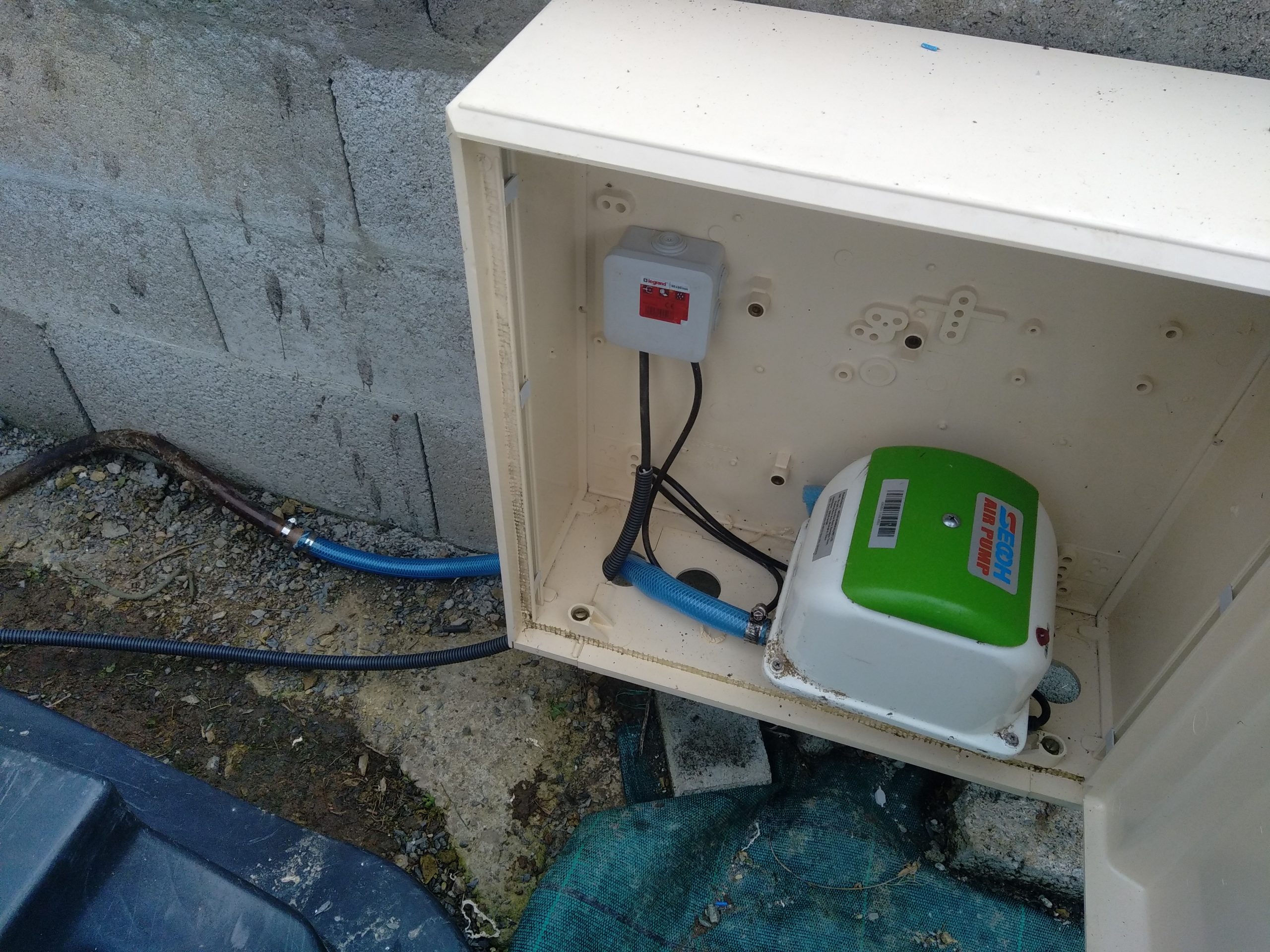

Compresseur JDK-S-80 de la micro station Simop Bioxymop déporté dans un coffret externe
Compresseur JDK-S-80 de la micro station Simop Bioxymop déporté dans un coffret externe

Nous en profitons pour effectuer l’entretien de ce compresseur avec le changement de ses membranes et de son filtre à air ( Kit maintenance JDK-S-60-80 ).

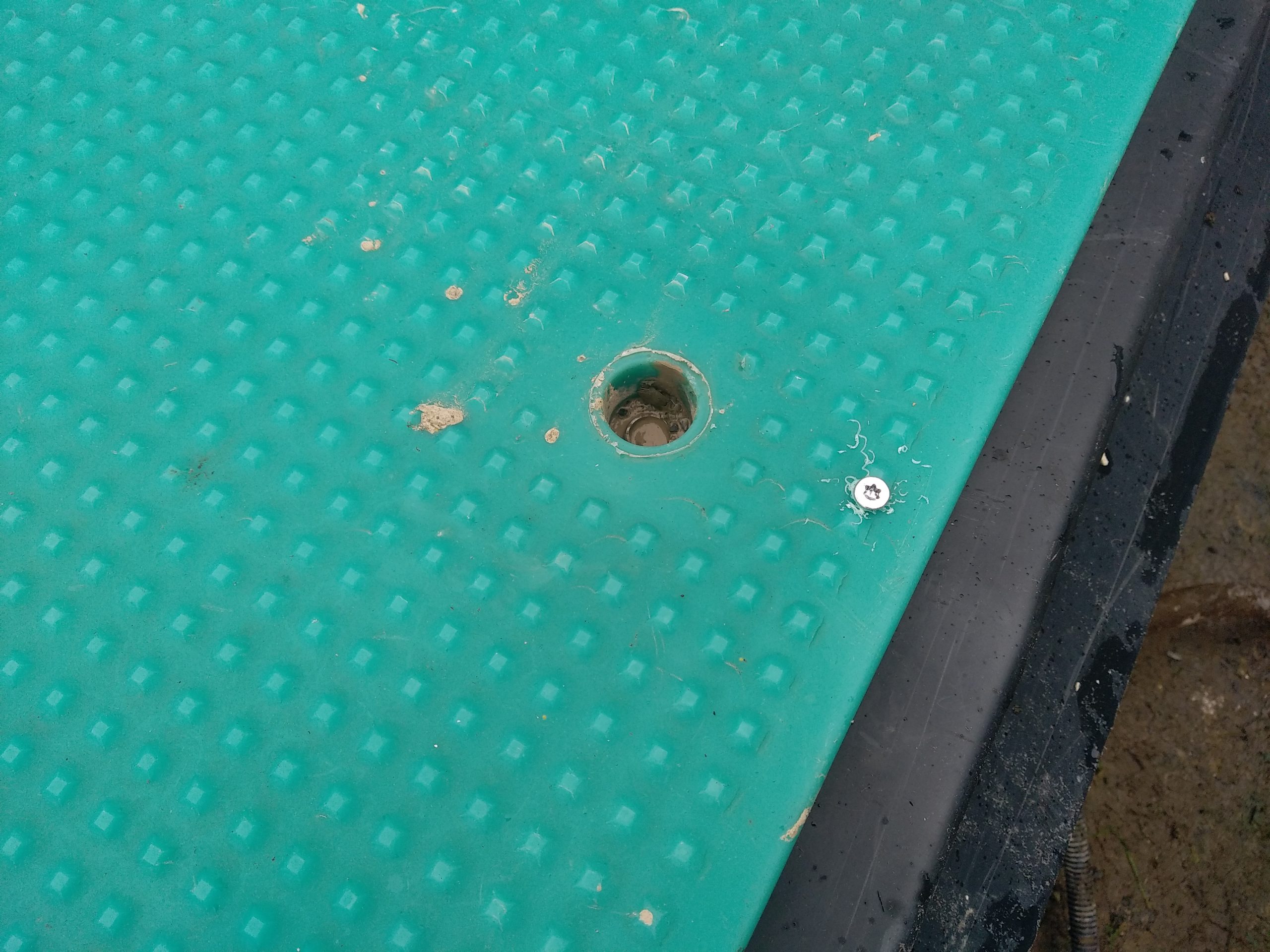

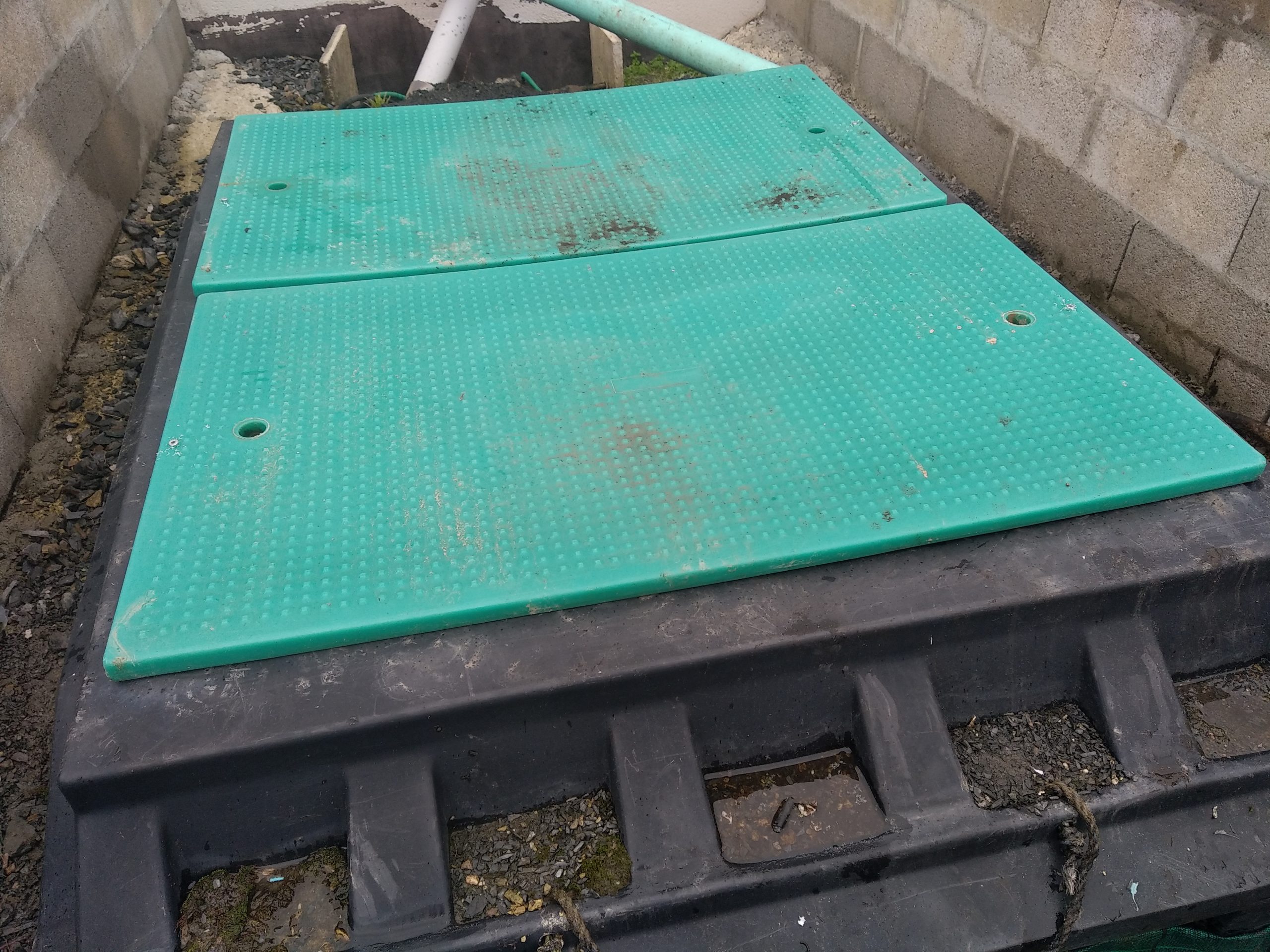

Les couvercles d’accès, dont les verrous sont totalement oxydés et cassés, sont sécurisés, fermés à l’aide de vis Inox A3. Une solution improvisée mais qui reste efficace. Ce point de sécurité est trop souvent négligé.

Enfin, pour parfaire cette remise en service de la micro-station d’épuration Simop Bioxymop, une vidange du décanteur primaire et une vidange du clarificateur sont effectuées.

« Après plus de 6 heures de travail, l’installation est de nouveau opérationnelle. Certes, certaines modifications sont réalisées hors agrément, mais elles restent de simples améliorations, sans changement des principes fondamentaux de fonctionnement du procédé épuratoire. Notre priorité et notre engagement étant l’efficacité. »
Ludovic AGNES, SARL AQUAsoluces

Transformation d’un poste de relevage

Nous nous autorisons cette modification, hors agrément

Lors d’une dernière installation d’un filtre compact Graf easyCompact 6 Équivalents Habitants, version sortie haute, nous nous autorisons la modification du poste de relevage annexé fourni, sans remettre en cause la qualité et l’efficacité de ce nouveau dispositif de traitement des eaux usées domestiques.

Nous préférons alors la mise en place d’une pompe Pedrollo Top 3 GM Vortex à flotteur magnétique vertical, avec un gain de place non négligeable.

*DAB FEKA 300 VS Pedrollo Top 3 Vortex GM*

Cette nouvelle configuration, avec une sortie de pompe verticale, est plus simple, plus linéaire, plus hydraulique, et permet de passer d’un simple poste de relevage à un petit poste de refoulement compact.

Malgré la faible place disponible, la vanne union 3 points permet une extraction aisée de la pompe, facilitant les opérations de maintenance. Placée à moins d’une longueur de bras de la surface, cette vanne reste facilement accessible, même si nous préférons d’habitude sa pose horizontale.

Le raccordement électrique est réalisé à l’aide de connecteur à gel 3M Scotchlok™ 314, le tout logé dans un sous marin Cellpack IP68. Dans ces conditions, aucun risque d’infiltration d’eau, de disjonction par défaut d’isolement ou de remontées capillaires dans le câble.

*Connecteur à gel 3M Scotchlok™ 314 logés dans un sous marin Cellpack IP68*

La pose de ce filtre compact Graf easyCompact 6 EH a été réalisée à Saint-Sauveur-la-Pommeraye (50510) par notre partenaire terrassier Gamblin TP.

« Le poste de relevage et/ou de refoulement reste un organe important de la filière d’assainissement qu’il ne faut pas négliger »
Ludovic AGNES, SARL AQUAsoluces

Pose d’un nouveau filtre compact easyCompact

Un interlocuteur unique, de l’étude à l’entretien, en passant par l’installation

C’est parti pour la pose d’un nouveau filtre compact Graf easyCompact avec notre partenaire GAMBLIN TP à Saint-Jean-des-Champs ( 50320 ).

C’est parti !
SARL Gamblin TP
Filtre compact Graf easyCompact 5 EH

Ce dispositif de traitement des eaux usées domestiques dispose d’une faible emprise en sol. Ainsi, il reste le choix idéal pour ce projet près de Granville ( 50400 ) dans le département de La Manche (50).

***Filtre compact Graf easyCompact 5 EH installé près de Granville***

En présence de roche, et par simple précaution, ce nouveau procédé épuratoire est ancré et remblayé avec 4 m3 de béton dosé à 250 Kg de ciment / m3.

Très peu de place, attention au gaz
Très peu de place
Ancrage du filtre compact Graf easyCompact
Ancrage du filtre compact Graf easyCompact
Ancrage du filtre compact Graf easyCompact
Graf easyCompact : Validé par Gamblin TP
Ancrage du filtre compact Graf easyCompact
Ancrage du filtre compact Graf easyCompact

Nous assurons ensuite les réglages et les tests de fonctionnement. Cette prestation de mise en service est inclue dans notre offre globale :

Étude ( étude de sol et de définition de filière )
Installation
Entretien

Réglages du filtre compact Graf easyCompact
Réglages du filtre compact Graf easyCompact
Réglages du filtre compact Graf easyCompact
Raccordement et mise en service de la pompe Graf easyCompact
Raccordement et mise en service de la pompe Graf easyCompact

« AQUAsoluces, c’est le choix d’un interlocuteur unique tout au long de votre projet, de l’étude à l’entretien, en passant par l’installation. »
Ludovic AGNES, SARL AQUAsoluces

Un filtre compact c’est bien …

Mais dans une cuve solide c’est encore mieux !

C’est un sujet tabou dans le milieu de l’ Assainissement Non Collectif mais qui reste une certitude.

En effet, même si les filtres compacts présentent de nombreux avantages face aux micro-stations d’épuration, leur sinistralité est plus importante.

Ce constat est logique : les filtres compacts sont des cuves ‘vides’, plus légères, et que l’on enterre. Selon les conditions, avec notamment la présence de nappe, ces fosses, soumises à de fortes contraintes, peuvent se déformer, voire remonter à la surface. Ces phénomènes concernent tous les matériaux : béton, plastique, polyéthylène …

Ainsi, dans le cas des filtres compacts, le choix de la cuverie devient primordial, tout aussi important, voire plus, que le choix du média filtrant.

C’est pourquoi notre partenaire terrassier Fossey Le Blond TP retiendra le filtre compact Graf easyCompact, à base de laine de roche, convaincu par sa robustesse et sa simplicité de fonctionnement, pour une pose compliquée, en présence de nappe, à Créances (50710) dans la Manche.
