Un nouveau chantier aujourd’hui, à VESLY (50430), dans la Manche en Basse Normandie.

Assez simple sur le papier :

• Fosse toutes eaux 4000 litres avec Pré-filtre intégré ( Sotralentz Epurbloc )
• Poste de relevage eaux pré-traitées (avec pompe Pedrollo Top 3)
• Épandage à très faible profondeur, 60 mètres efficaces ( 3 * 20 mètres)

La réalisation est un peu plus complexe, notamment selon les souhaits du client. En effet, la présence d’une pompe peut poser problème, des réticences … notamment en cas de panne de courant ou en cas de défaillance de cette même pompe.

AQUAsoluces a alors conçu un poste de relevage, sur-mesures, gros volume, incluant un coffret d’alarme avec batterie.

Ainsi, la cuve Graf Platine utilisée offre un volume utile de 1500 litres.

Le coffret d’alarme, sonore et lumineux, averti, à l’aide d’un flotteur contact, précisément réglé, lorsque que le niveau d’eau est anormalement haut, suite à une panne de la pompe ou suite à une coupure de courant prolongée.

Coffret d'alarme sonore et lumineuse

218,48 €

Ajouter au panier

Plus d'informations

Il reste alors 1000 Litres de volume de réserve ! De quoi dormir tranquille, laissant le temps d’intervenir !

Ce poste de relevage et de refoulement est équipé bien évidemment d’un clapet anti-retour.

Le choix de la pompe reste primordial. Le modèle Pedrollo top 3 Vortex reste une valeur sûre, efficace, des plus performantes, et permettant un réglage précis et personnalisé du volume de bâchée, grâce à un simple réglage du flotteur vertical coulissant avec contact magnétique.

Cette pompe Pedrollo top 3 Vortex est si puissante qu’il faut mettre en place un brise jet, digne de ce nom, à l’intérieur du regard à l’entrée de l’épandage, afin d’assurer une parfaite répartition des effluents dans les 3 branches. Une nouvelle fois, ce brise jet, simple mais efficace, reste une conception AQUAsoluces !

Malgré un poste de relevage, cette filière reste de loin la plus simple, la plus fiable, nécessitant le moins d’entretien, et la moins coûteuse !

Une conception AQUAsoluces, une réalisation Fossey Le Blond TP !

Oui ! avec AQUAsoluces et GAMBLIN TP !

La SARL AQUAsoluces est intervenue, il y a quelques mois, pour réaliser une étude de sol et de définition de filière à Saint-Planchers (50400), dans la Manche, en Basse Normandie.

Le bâtiment, classé monument historique, est un ancien prieuré autrefois annexé au Mont Saint-Michel.

La charge maximale à traiter est fixée, selon la capacité d’accueil du bâtiment, à 9 Équivalents Habitants (EH).

Plusieurs contraintes pour cette réalisation :

• Peu de place
• Un fil d’eau profond
• Respecter et préserver l’aspect “visuel” extérieur de cette ancienne bâtisse, avec un cahier des charges stricte, imposé par les Monuments de France : pas question de ventilation secondaire !

On s’oriente alors vers une Micro station, avec un recouvrement de 1.05 mètres ! A notre connaissance, seul un fabricant est capable de tolérer un tel remblaiement : Graf, avec la micro station EasyOne, jusqu’à 1.50 mètres de recouvrement, et sans ventilation secondaire !

Ainsi, un fil d’eau gravitaire du réseau de collecte des eaux usées peut être maintenu : Pas besoin de pompe ! Tel était le souhait irrévocable du client.

Le fond de fouille est alors à 3.30 mètres de profondeur. Prions pour que nous ne tombions pas sur la roche …

En ces lieux chargés d’histoire, nos prières semblent avoir été entendues … La cuve CARAT de 6500 Litres de la Micro station Graf EasyOne 9 EH est posée sans difficulté.

Les eaux traitées par ce procédé sont ensuite évacuées gravitairement vers le réseau hydraulique superficiel appartenant au client (réseau pluvial, vers ruisseau).

Même dans ces conditions, si profond, l’entretien de cette micro station peut être réalisé sans difficulté. Tout a été très bien pensé : Vidange, nettoyage, prélèvement …

Quant à l’entretien du compresseur à membranes (HIBLOW HP100 ) et de l’électromécanique (électrovannes, automate), tout est logé dans un coffret externe discret, esthétique et des plus accessibles.

Lorsque votre situation topographique nécessite une pompe, notamment dans le cas d’une pompe pour eaux chargées, le choix du matériel reste primordial !

En effet, si cette pompe tombe en panne … cela peut très vite devenir la catastrophe !

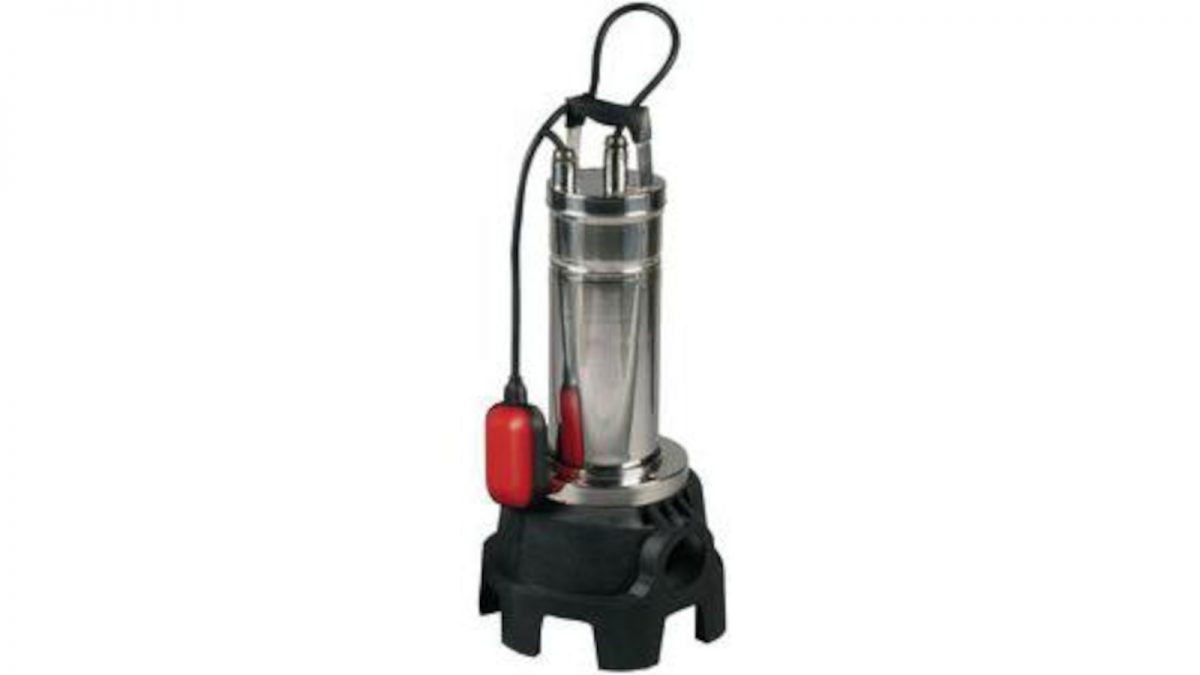

C’est pour cette raison que la SARL AQUAsoluces a sélectionné pour vous une pompe spéciale eaux chargée, tout corps inox, fiable et performante :

• Pompe FLYGT DELINOX DXV50-7/B

Nous utilisons régulièrement cette pompe sur des chantiers en installation neuve et en dépannage, remplacement et réparation.

Les produits FLYGT DELINOX sont conçus et fabriqués en Italie pour “La Boutique de l’Assainissement non Collectif“.

La SARL AQUAsoluces est spécialisée dans l’Assainissement Non Collectif des eaux usées domestiques :

Manche (50) – CALVADOS (14) – ORNE (61)

• Bureau d’études : étude de sol et de définition de filières d’assainissement non collectif, dossier SPANC, plans, coupes …
• Installation : maîtrise d’œuvre, assistance de chantier, avec un réseau de partenaires qualifiés, expérimentés et de qualité.
• Entretien / Dépannage : entretien et dépannage de tous dispositifs d’assainissement, collectif et non collectif (fosse septique, fosse toutes eaux, micro station, filtre compact, filtre à sable, enviro septic, poste de relevage, poste de refoulement, compresseur à piston, compresseur à membranes, pompe …)

Nous restons les seuls sur notre territoire à revendiquer toutes ces compétences

En effet, très peu d’entreprises s’engagent et proposent cette tranquillité, avec un intervenant unique, de l’étude à l’entretien.

Notre camion d’intervention, communément appelé ‘Caca Mobile’, est prêt à partir avec tout l’équipement nécessaire pour répondre favorablement à vos exigences :

• Sondage de sol : tarière manuelle et prochainement marteau pneumatique (2 mètres de profondeur)
• Étude de terrain : Laser topographique et mire ( portée 800 mètres ), PC portable, connexion internet 4G
• Test d’infiltration et de perméabilité : Infiltromètre à niveau constant
• Outillage électroportatif : visseuse, meuleuse, perforateur, scies …
• Accessoires : tous les accessoires nécessaires en chantier et en dépannage (plomberie, électricité …), tant pour le diagnostic que pour les réparations (pièces détachées, raccords électriques, sous marin, pompes, membranes, pistons, filtres …)
• Outils spécifiques : Mudline (mesure précise de boue par optique et pression), caméra d’inspection, hydrocurage …

Comment faire pour installer une filière d’Assainissement Non Collectif lorsque la seule place disponible est une cour empierrée et en gravier ?

L’étude de sol et de définition de filière, réalisée par AQUAsoluces s’oriente alors vers une solution compacte, de type Micro-station d’épuration.

Ici, avec un sol argileux à très faible profondeur, et fortement hydromorphe, le choix du modèle, et notamment de la cuve, reste primordial !

La Micro-station Graf reste, à nos yeux, une valeur des plus sûres, dans ces conditions, avec notamment une pose possible sans dalle béton d’ancrage, avec simple remblaiement au gravier.

Quant aux performances épuratoires de ce modèle Graf EasyOne, agrément ministériel 2015-008, elles ne sont plus à démontrer : à voir >> ici << ( conditions réelles, in situe, prélèvement instantané ).

Les eaux traitées par la Micro station Graf EsyOne 5 EH sont ici relevées et refoulées par le poste spécialement conçu et assemblé sur site par la SARL AQUAsoluces.

Ce poste de refoulement robuste, conçu en PVC CR8, avec couvercle tampon fonte en surface, s’adapte parfaitement au terrain par simple coupage à la cote : fini les rehausses hors de prix !

Ce poste est équipé de la pompe Pedrollo Top 3 Vortex, à flotteur vertical : Performances assurées !

Une conception AQUAsoluces, Une réalisation SARL Erick HAMOND

Construit pour durer !

«

Prev

1

/

1

Next

»

Pose d'une Micro station Graf EasyOne à Saint Jean de Daye 50620

Graf EasyOne 5 EH

Pose d'une micro station Graf EasyOne 5 EH à Saint-Jean-de-Daye (50620)

Pose d'une micro station d'épuration Graf EasyOne

Chantier Assainissement Non Collectif : Micro station Graf EasyOne 5 EH

«

Prev

1

/

1

Next

»

La solution la plus simple, la plus efficace et la plus durable pour le traitement des eaux usées domestiques, même si, dans le cas présent, un poste de relevage est nécessaire.

En effet, pour assurer le bon fonctionnement de l’épandage, avec un traitement optimal des eaux usées par les bactéries aérobies contenues naturellement dans le sol, celui ci doit être réalisé à faible profondeur, voire à très faible profondeur.

Selon la topographie, et les pentes minimales à respecter pour un bon écoulement, il n’est pas toujours possible de réaliser un système totalement gravitaire. C’est le cas ici.

Un poste de relevage “eaux pré-traitées” est alors installé en sortie de fosse toutes eaux. Ce poste de relevage refoule les eaux pré-traitées vers l’épandage situé plus haut.

Un mal pour un bien :

Malgré cette pompe, et cette faible consommation électrique ( environ 4 € / an pour 4 personnes ), cette filière reste la plus simple, la plus efficace et nécessitant le moins d’entretien !

et après cela, certains de nos concurrents nous accuserons toujours de vendeur de Micro-stations …

Un poste de relevage / refoulement sur-mesures :

Dans ces conditions, AQUAsoluces a développé son propre poste de relevage et de refoulement des eaux pré-traitées ou traitées. Un concept qui s’adapte parfaitement au terrain par simple coupage à la cote : terminé les rehausses hors de prix !

Ce poste de relevage est équipé d’une pompe Pedrollo TOP 3 GM, à flotteur magnétique vertical, et d’un clapet anti-retour .

AQUAsoluces assure l’entretien et dispose aussi de toutes les pièces pour dépanner ce type d’installation, le cas échéant (pompe, flotteur, alarme …).

Une conception AQUAsoluces, une réalisation FOSSEY LE BLOND TP
