Réparation de micro-station : la Normandie au secours des Bretons

AQUAsoluces, tout pour l’Assainissement en Normantagne

Nous sommes régulièrement sollicités pour la réparation d’automates de micro-station d’épuration. Cette pièce essentielle au fonctionnement de ces dispositifs d’assainissement n’est, la plupart du temps, pas réparable.

Nous intervenons alors directement sur site ou l’usager nous confie son automate en nous l’envoyant par La poste Colissimo. Nous effectuons alors un diagnostic en atelier et nous établissons rapidement un devis pour la réparation ou le remplacement.

C’est le cas aujourd’hui avec la réception de l’armoire de commande d’une micro-station Bonna Sabla OXYSTEP 8 EH. L’usager, désespéré de ne pas trouver une entreprise compétente pouvant le dépanner, vient de Bretagne jusqu’en Normandie, pour nous confier son armoire de commande.

Après essais et diagnostic en atelier, un devis est établi pour la réparation avec le changement de l’automate.

Toutefois, le fabricant Bonna Sabla ne répondant plus aux demandes de SAV, cet automate n’est plus disponible.

Heureusement, il peut être remplacé par le nouvel automate Graf KLcontrol. En effet, les micro-stations Bonna Sabla OXYSTEP embarquent le procédé Klaro, commun a de nombreux autres fabricants. De plus, Graf est désormais propriétaire de la société Klaro et de ce procédé de traitement des eaux usées domestiques.

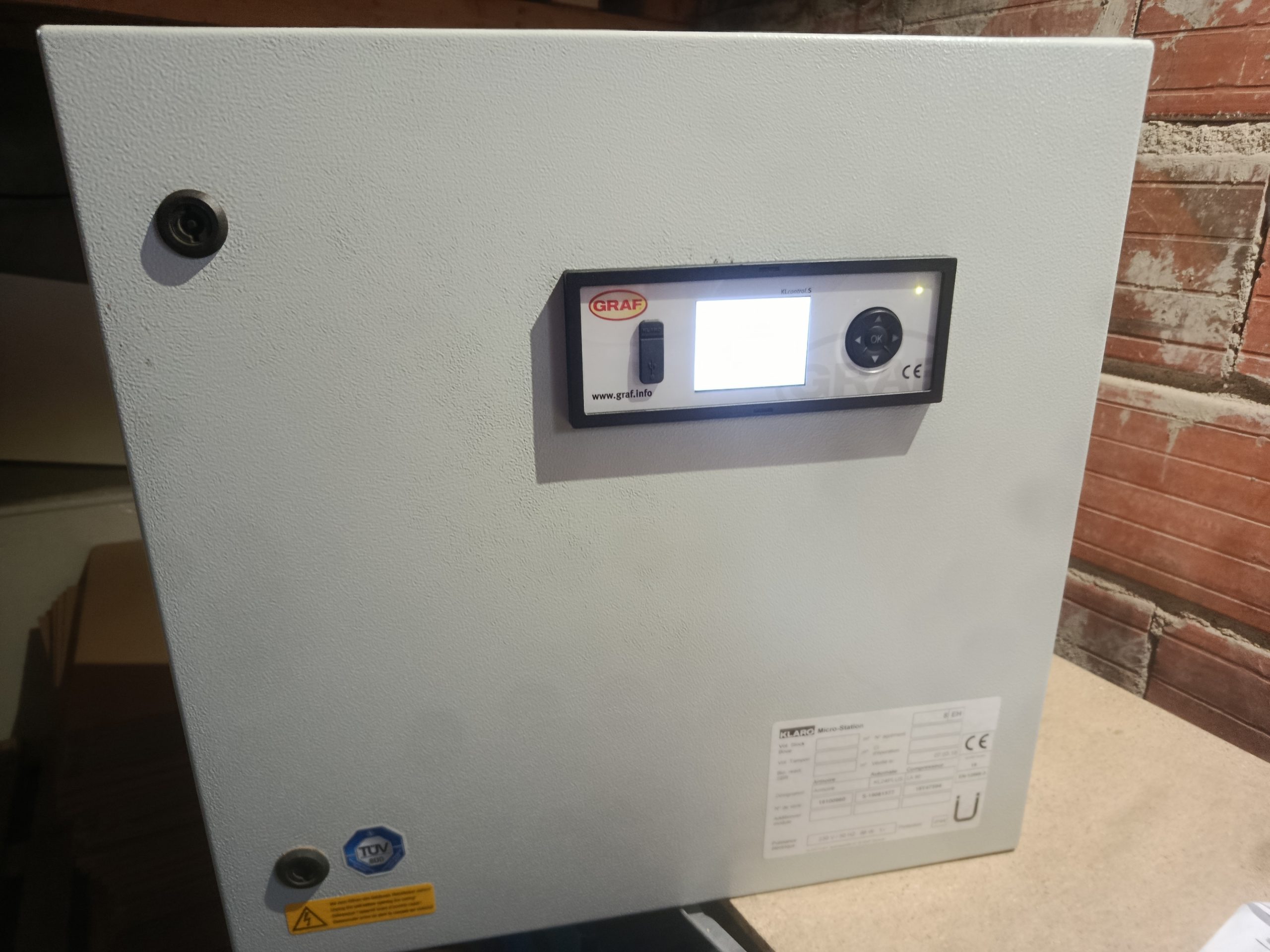

  • Nouvelle automate pour une Micro-station Bonna Sabla Oxystep 8 EH
  • Remplacement de l’ automate d’une Micro-station Bonna Sabla Oxystep 8 EH

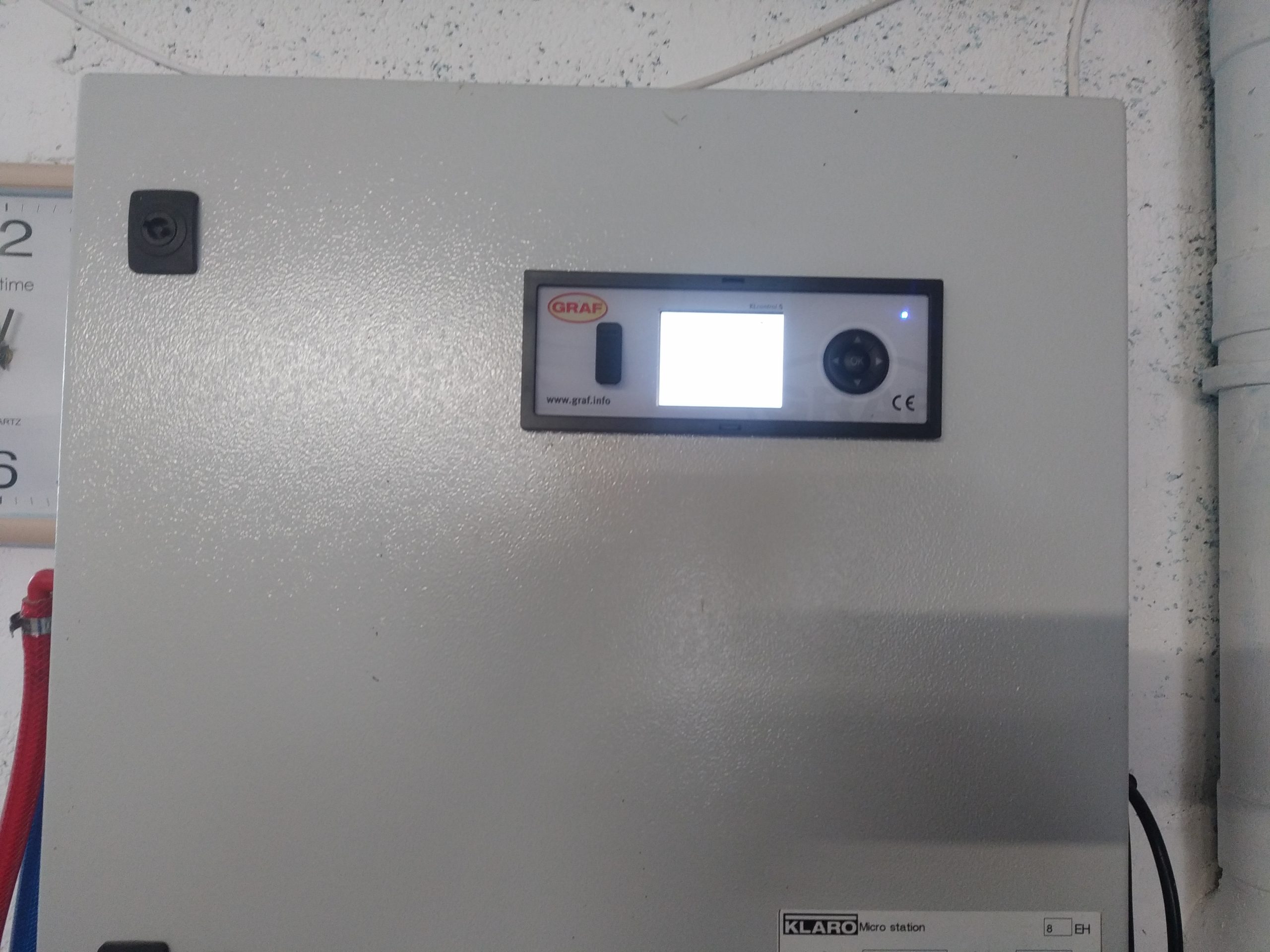

Nous procédons donc au remplacement de l’automate Bonna Sabla Oxystep 8 EH par un automate Graf KL control, que nous configurons pour une charge Klaro 8 EH C.

Notre client Breton est alors satisfait, rapidement dépanné en Normandie ! Là est bien l’essentiel et le Mont Saint Michel restera bien en Normandie 🤣 .

  • AQUAsoluces en Normandie
  • AQUAsoluces, tout pour l'Assainissement en Normantagne
    AQUAsoluces, tout pour l’Assainissement en Normantagne
  • AQUAsoluces, tout pour l'Assainissement en Normantagne
    AQUAsoluces en Bretagne
  • AQUAsoluces, tout pour l'Assainissement en Normantagne
    AQUAsoluces, tout pour l’Assainissement en Normantagne

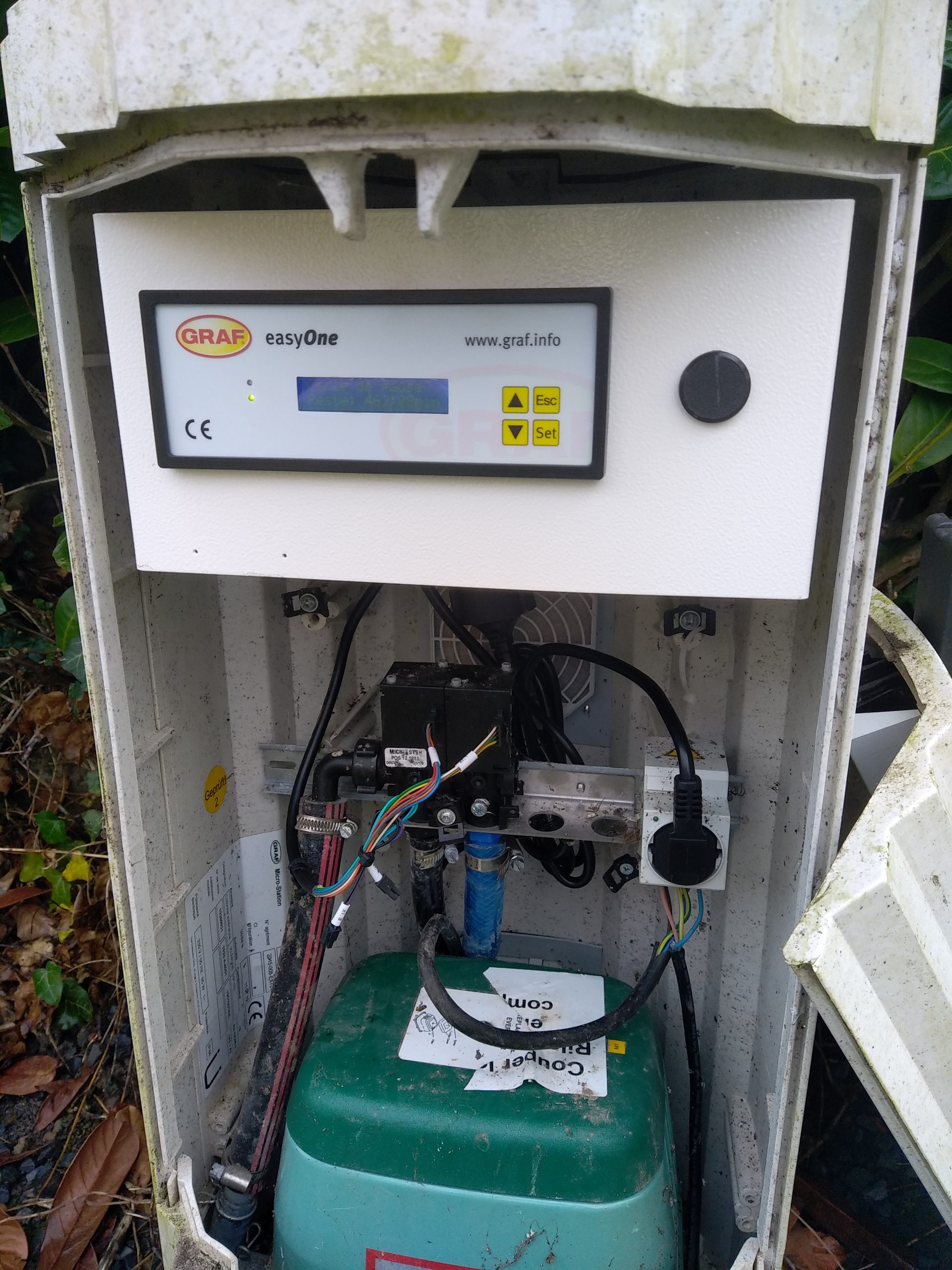

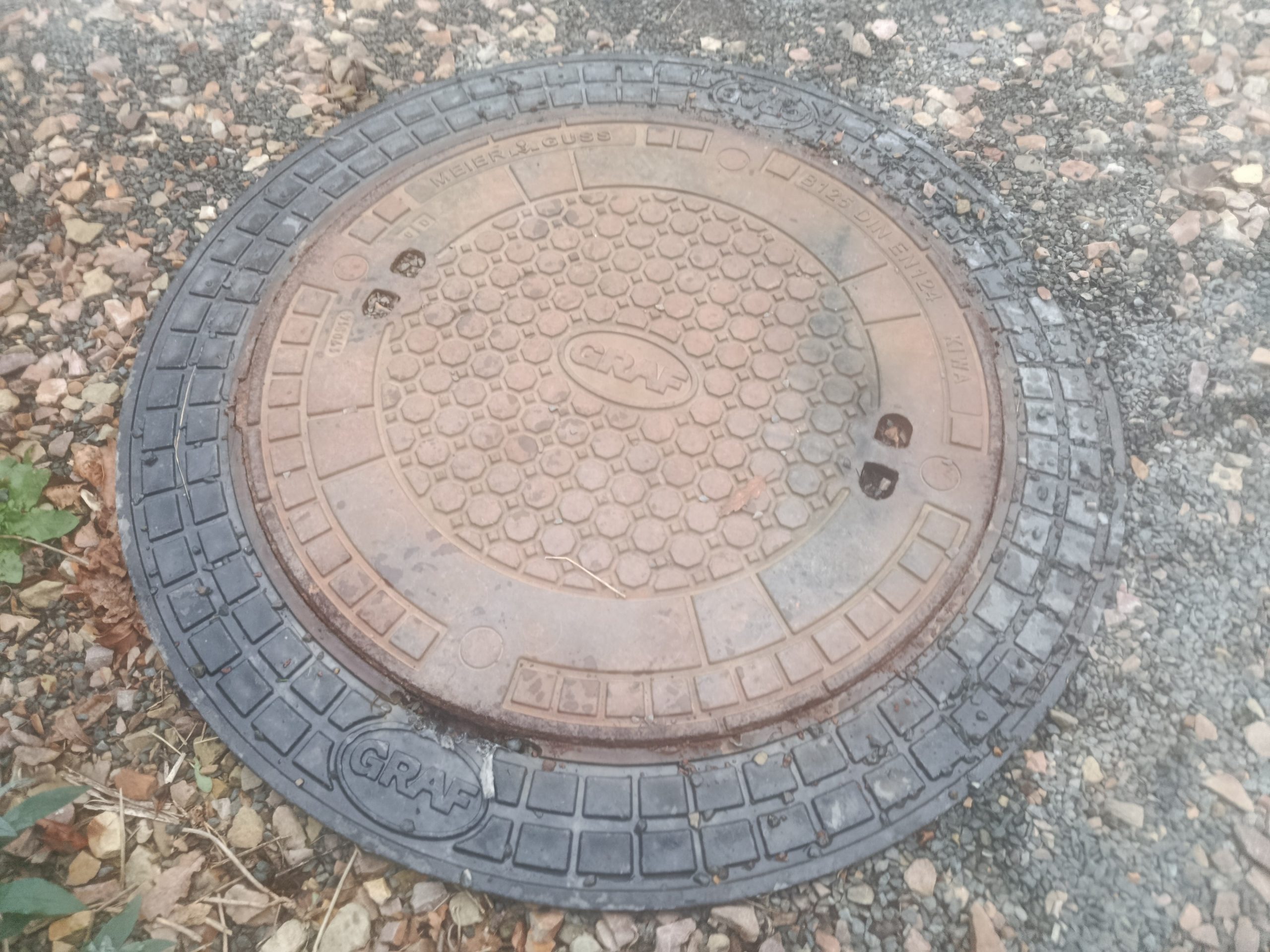

Comment faire l’entretien d’une micro-station Graf easyOne ?

Toutes les pièces détachées nécessaires sont disponibles sur notre boutique en ligne !

>> Boutique de pièces de Micro-station Graf easyOne <<

L’entretien d’une micro-station d’épuration Graf easyOne est assez simple mais nécessite tout de même quelques connaissances et un savoir faire. Cette maintenance préventive est à renouveler tous les ans, voire tous les 2 ans, et consiste, pour cette installation Graf easyOne 5 EH + poste de relevage, à :

  • AQUAsoluces : Tour pour l'Assainissement ! Etude de sol, Installation et Entretien
    AQUAsoluces : Tour pour l’Assainissement ! Etude de sol, Installation et Entretien

Cette installation de traitement des eaux usées domestiques, en service depuis 2.5 ans, est en parfait état de fonctionnement. Nous reviendrons dans 18 mois.

En cas de panne, le remplacement de pièces défectueuses non réparables peut s’imposer, notamment dans les cas suivants :

Comment remplacer l’automate de sa Micro-station ?

Parole d’expert avec AQUAsoluces et La Boutique de l’Assainissement Non Collectif !

L’automate de pilotage est l’organe vital de la micro-station. Pré-réglé en usine, il détermine les différents cycles de traitement des eaux usées domestiques ( alimentation, aération, évacuation, recirculation … ).

Ainsi, il actionne le compresseur, les pompes de recirculation, ou les arrête, selon des programmes spécifiques et propres à chaque fabricant ( Graf, Bonna Sabla, Simop, ATB, Sotralentz, Rikutec, Aquitaine Bioteste, Kessel … ) .

En cas de panne, avec un automate hors service, la micro station d’épuration n’est plus en mesure de traiter efficacement les eaux usées. Il convient donc de le remplacer rapidement, et à l’identique, afin de respecter l’agrément ministériel de la filière compacte concernée.

L’automate est souvent adapté à la charge à traiter, exprimée en Équivalent Habitant (EH). Son remplacement ne peut donc se faire sans connaitre son numéro de série. En effet, celui-ci permettra de consulter la traçabilité du fabricant et permettra une configuration du nouvel automate à l’identique.

C’est ainsi que nous pouvons vous dépanner pour le remplacement de l’automate de votre micro-station. A ce titre, nous avons mis à votre disposition un formulaire spécifique pour ce SAV et cette demande d’automate : ICI .

Vous pouvez aussi nous contacter directement par e-mail, en précisant vos coordonnées complètes, le modèle et la marque de votre micro-station d’épuration et le n° de série de son automate. Il faudra aussi nous faire parvenir rapidement :

  • Photo vue générale du compresseur et de la rampe de distribution d’air
  • Photo de la plaque signalétique sur le côté de l’automate

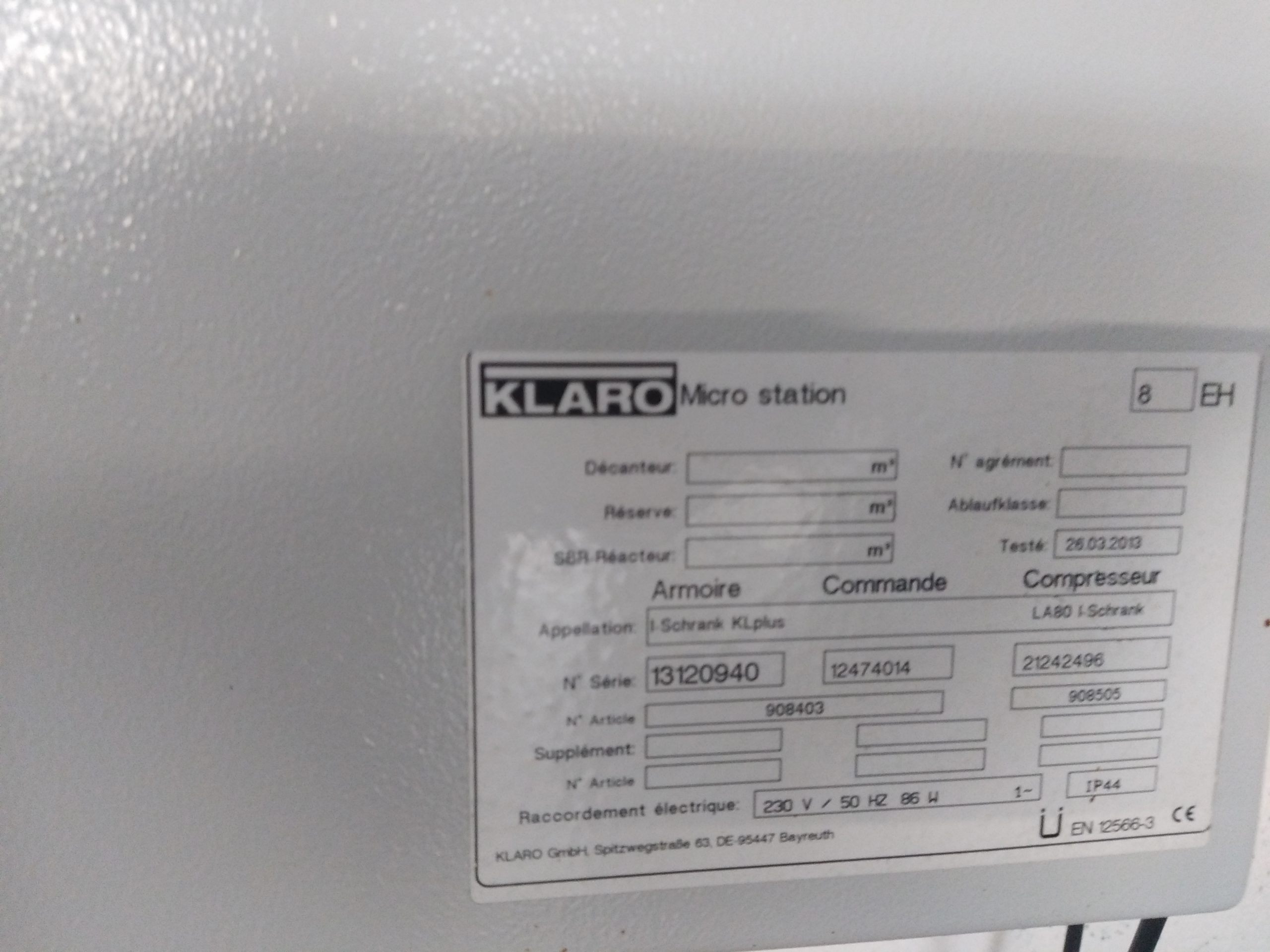

  • Photo de la plaque signalétique de l’armoire

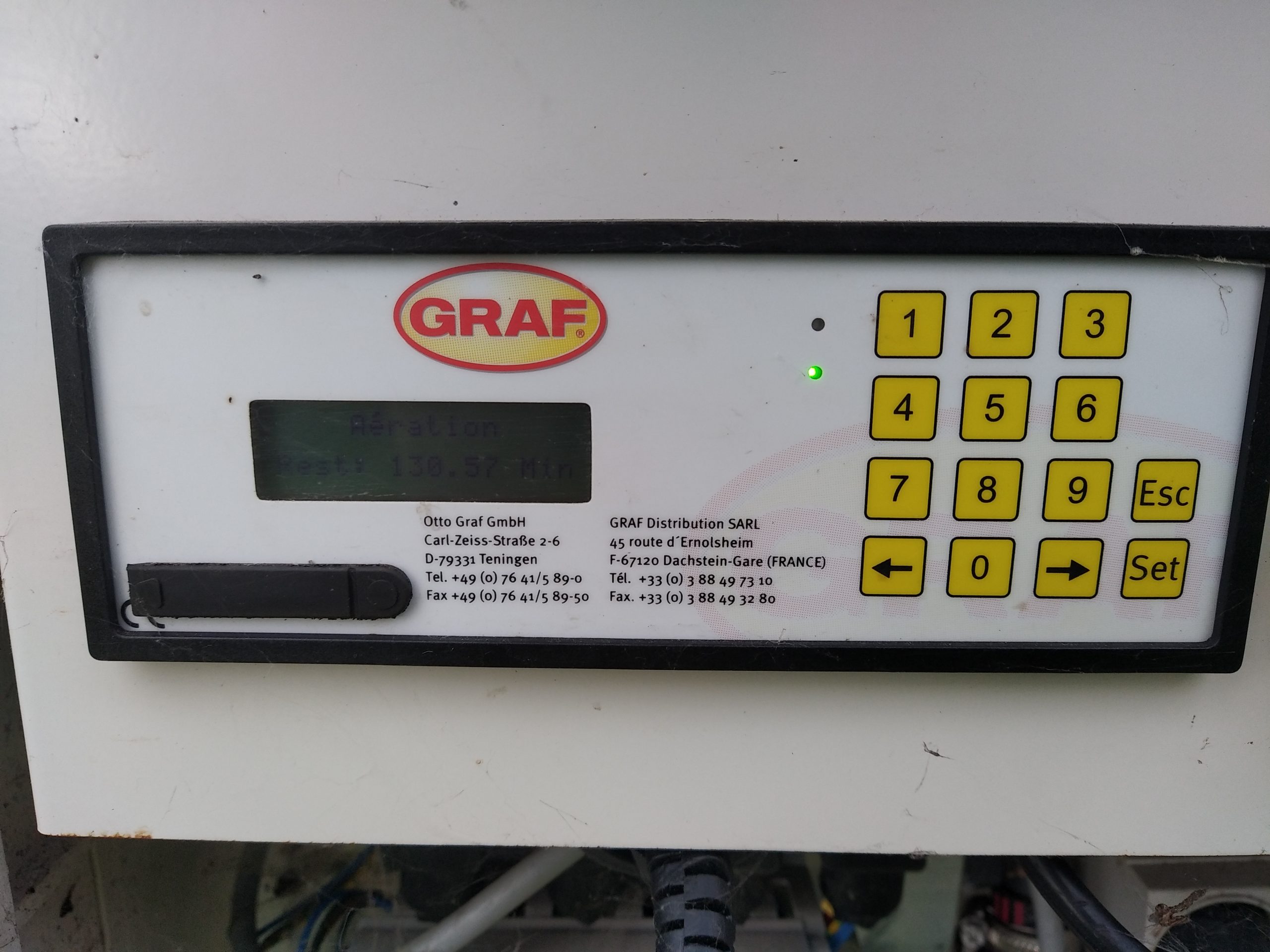

  • Automate Graf Klaro

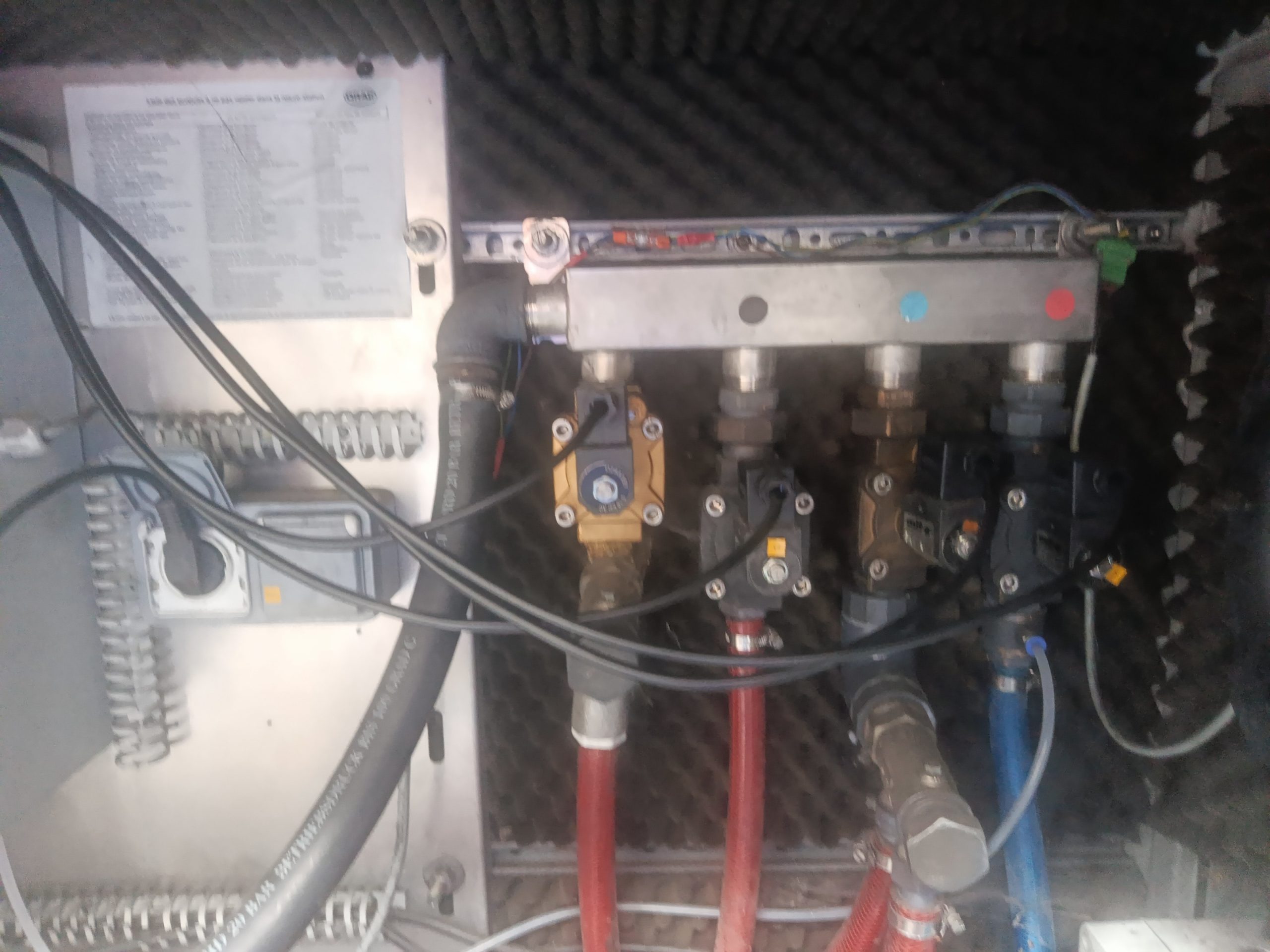

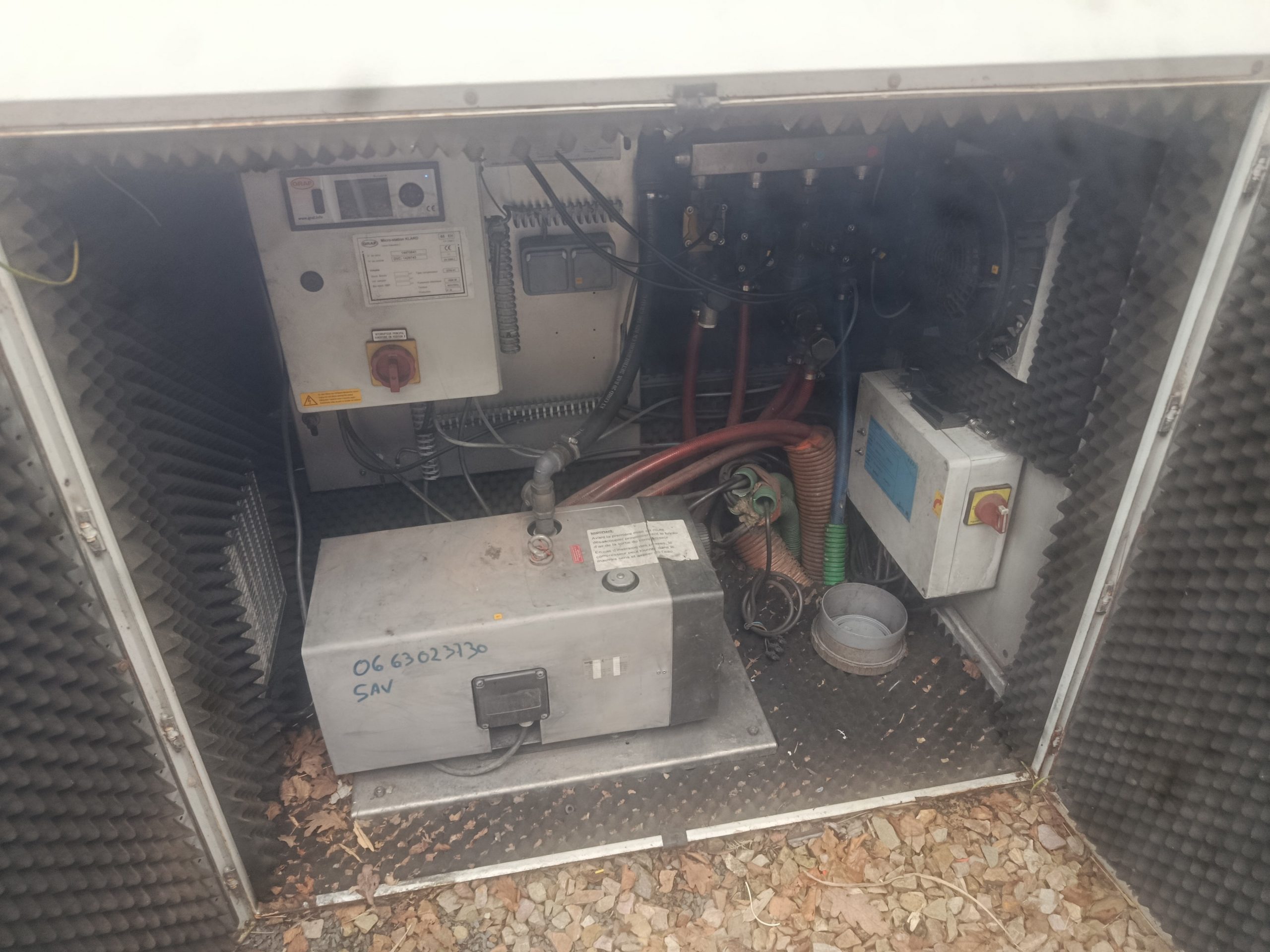

  • Armoire Bonna Sabla

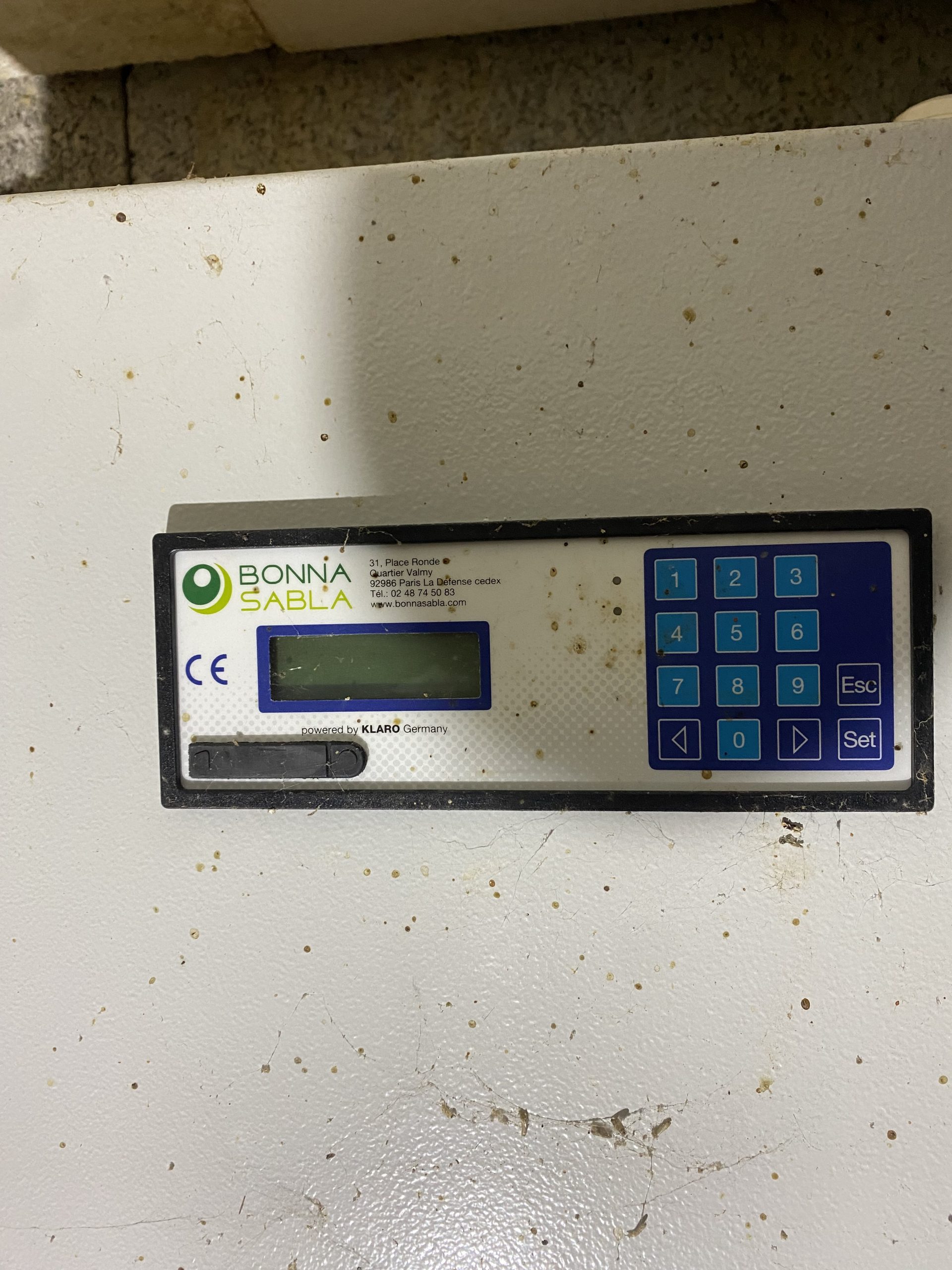

  • Automate Bonna Sabla

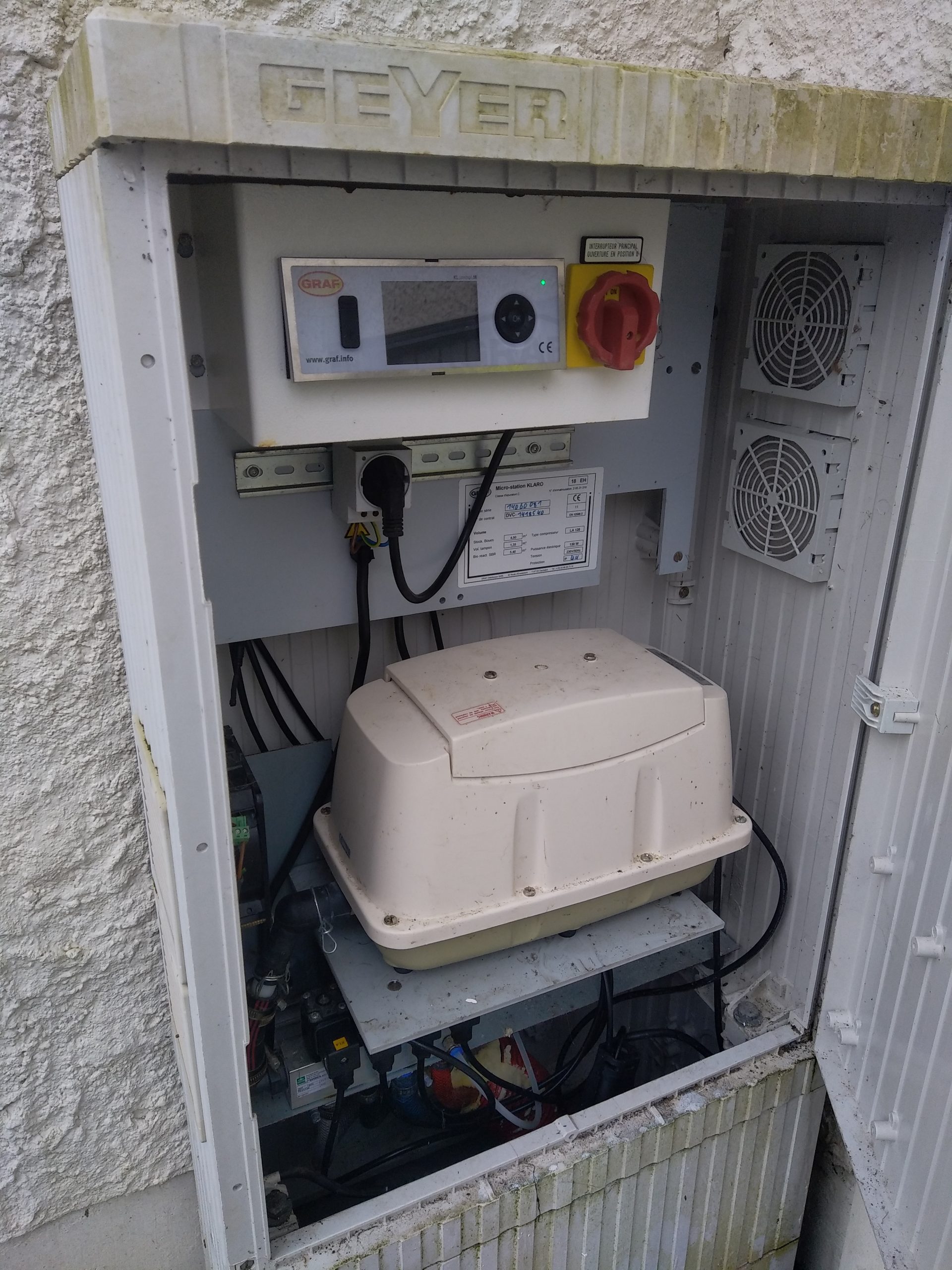

  • Mise en place du nouvel automate Klaro
  • Remplacement de l'automate d'une micro station Graf Karo easy 18 EH
    Remplacement de l’automate d’une micro station Graf Karo easy 18 EH
  • Automate Graf Klaro Quick 6 EH
    Automate Graf Klaro Quick 6 EH

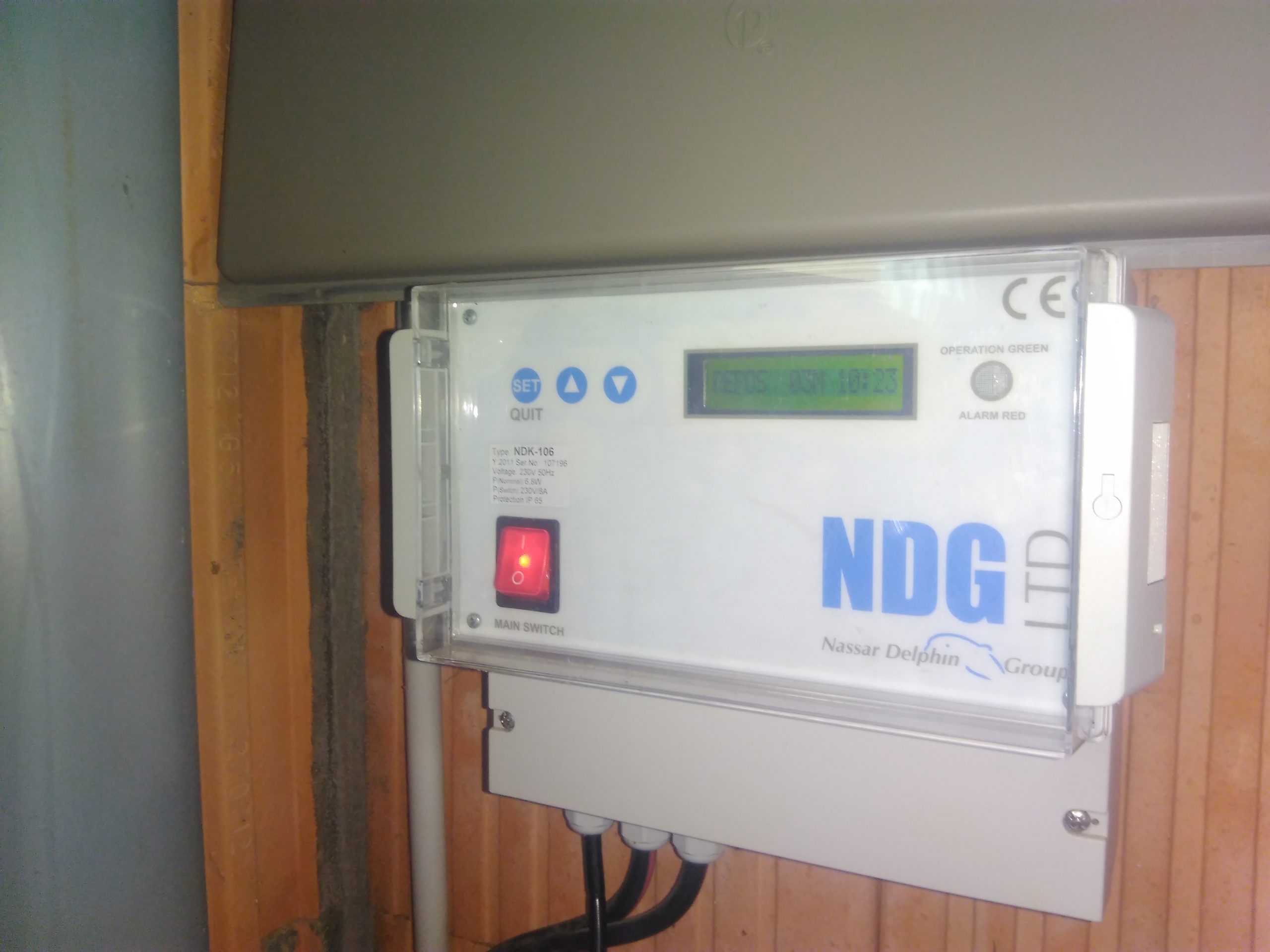

  • L’automate de la Micro Station d’Epuration NDG XXS 6 EH
  • Automate de commande Graf klaro Quick 8 EH
    Automate de commande Micro station Graf klaro Quick 8 EH
  • Automate Graf Klaro quick 6 EH
    Automate Graf Klaro quick 6 EH

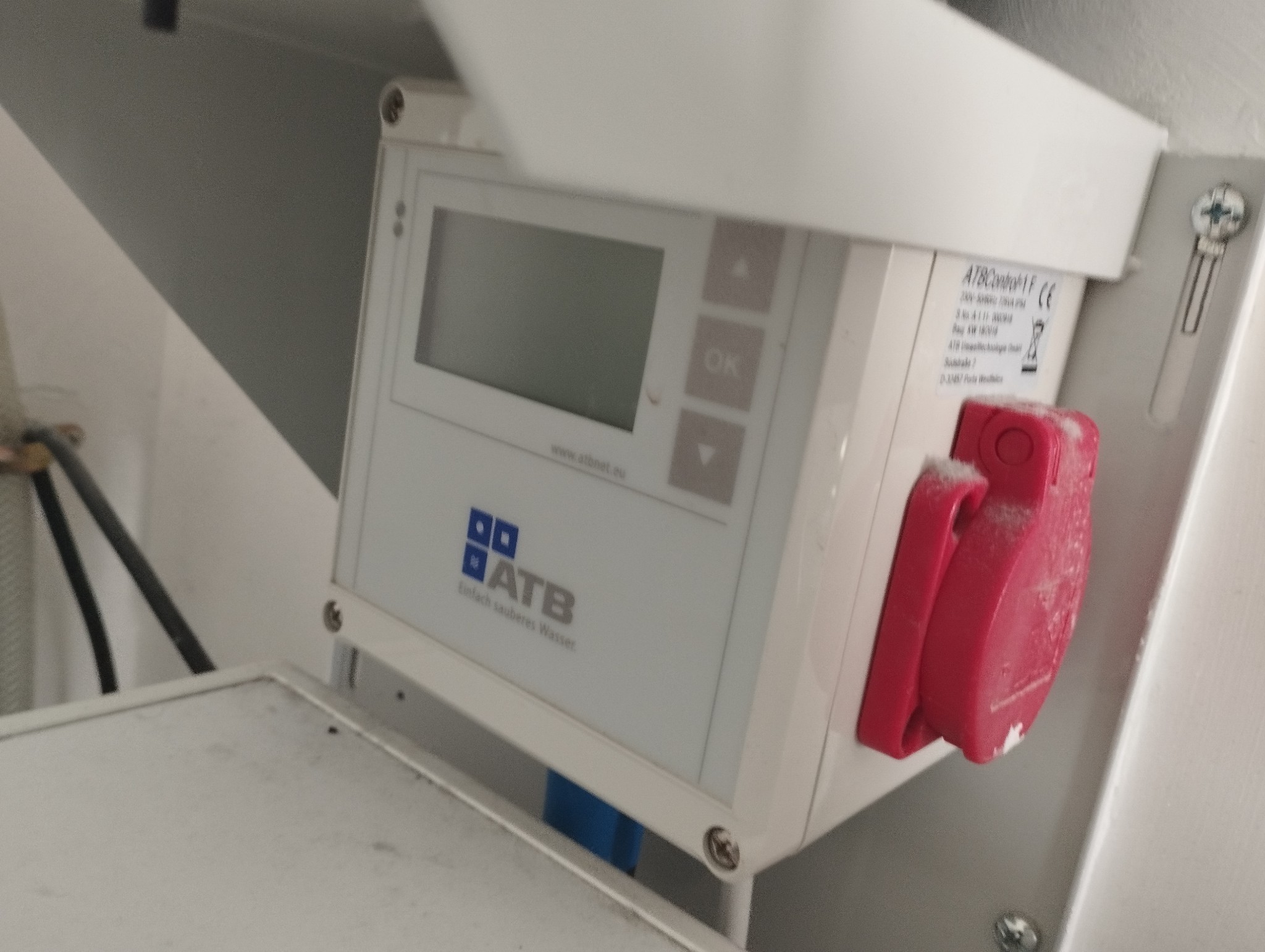

  • Automate ATB Puroo
    Automate ATB Puroo

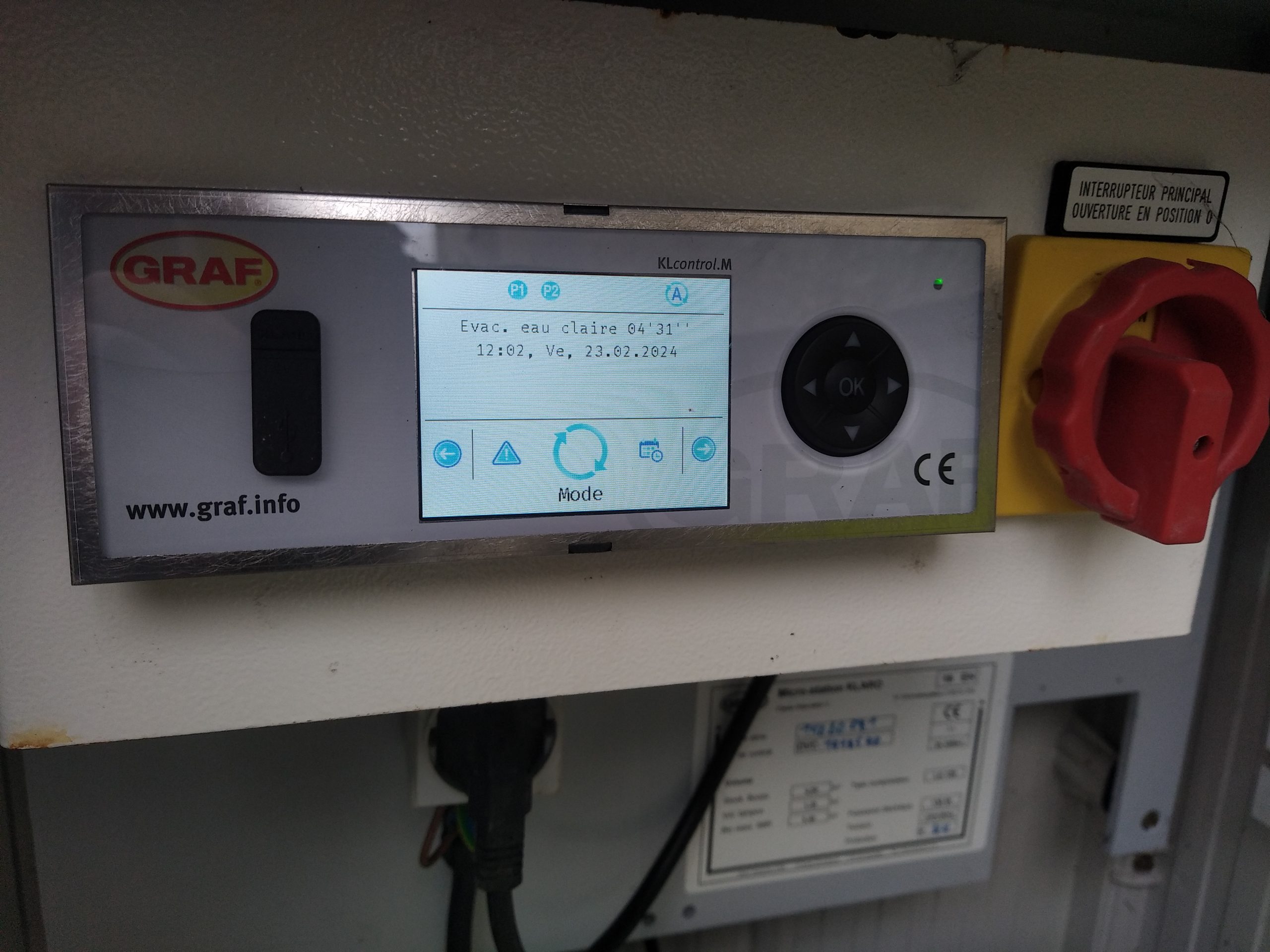

  • Nouvel automate Graf KL control M
    Nouvel automate Graf KL control M
  • Nouvel automate Graf KL control M
    Nouvel automate Graf KL control M
  • Automate de Micro-station Purestation PS6

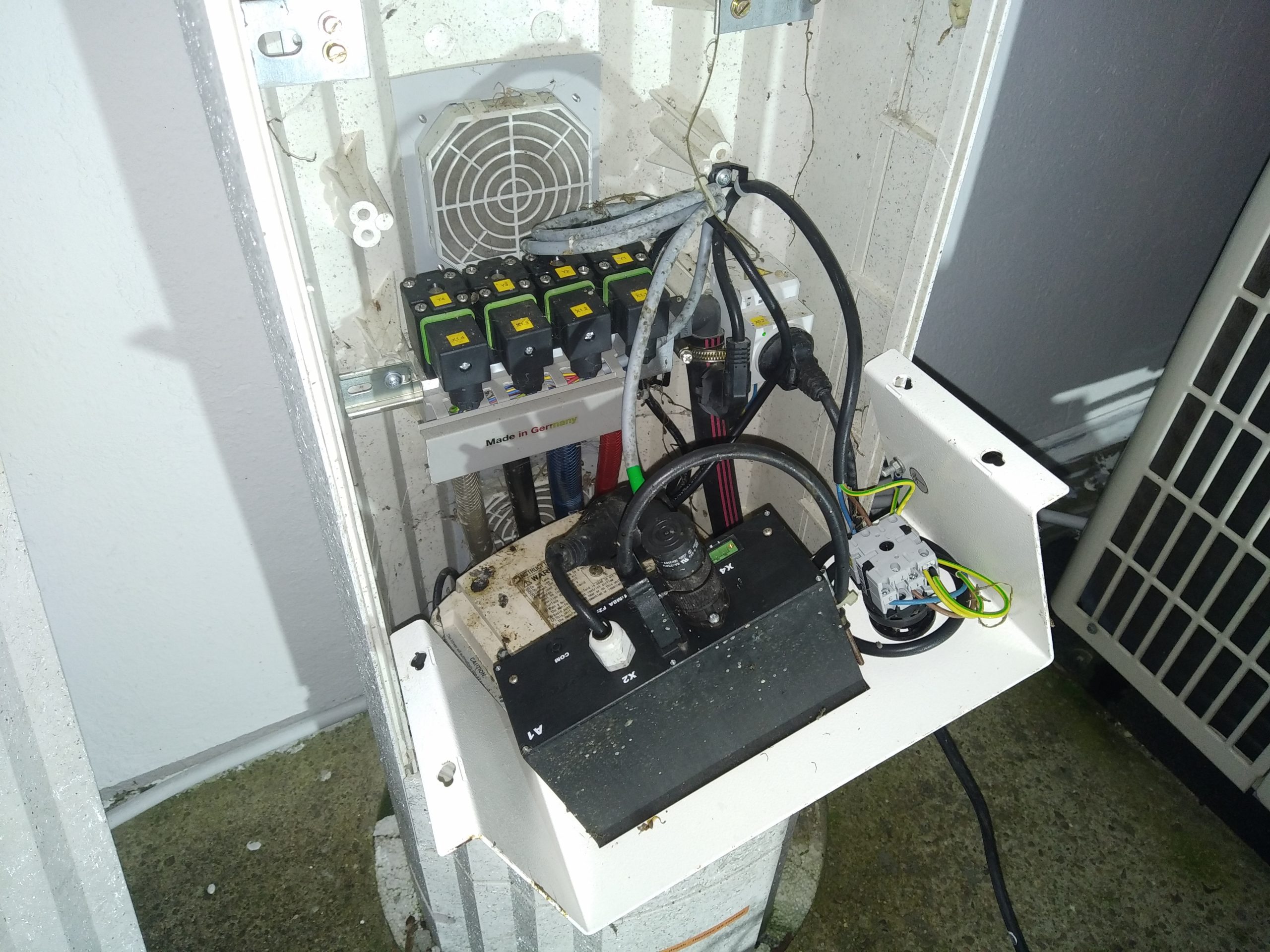

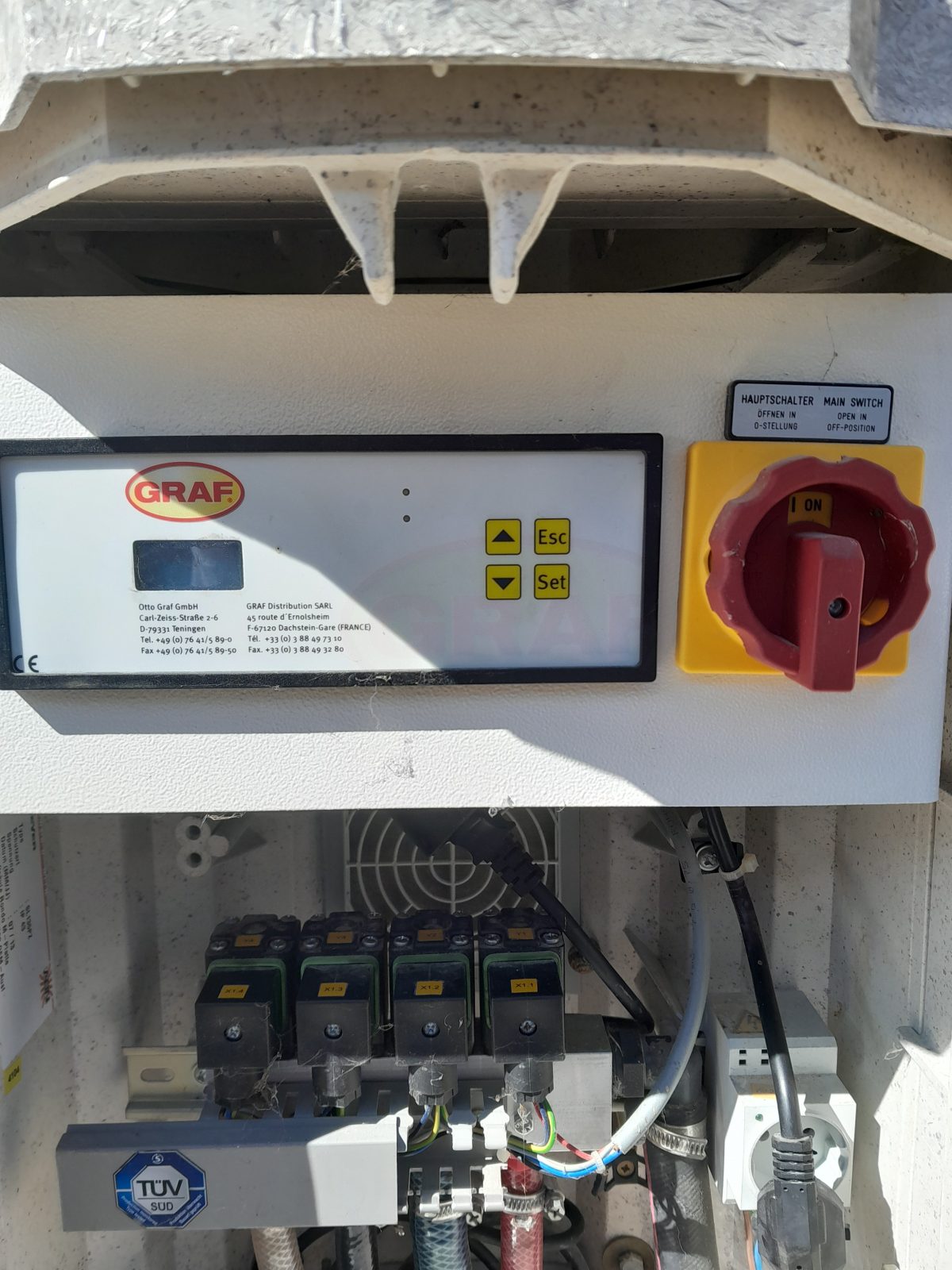

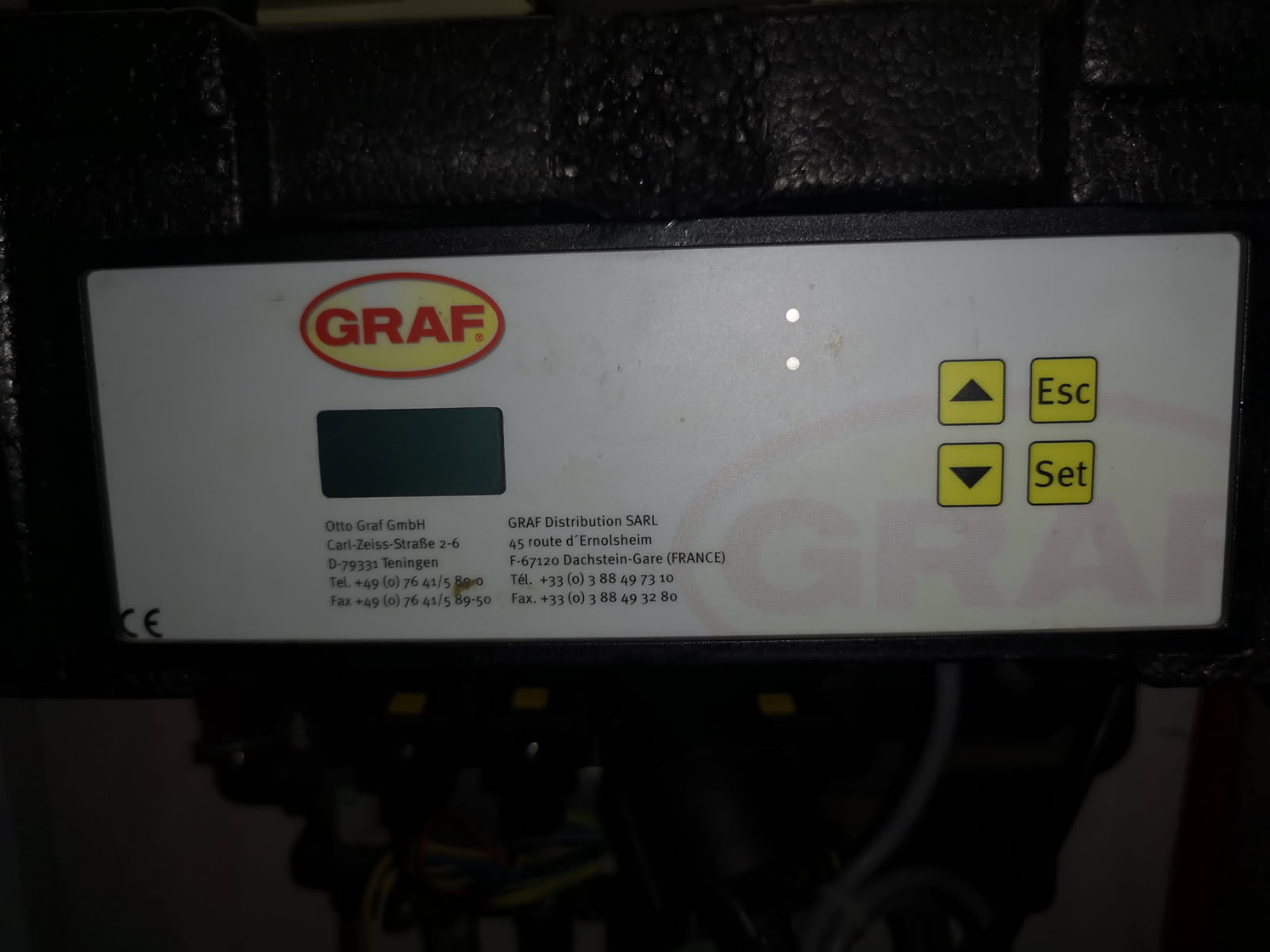

  • Ancien automate Graf avec électrovannes
    Ancien automate Graf avec électrovannes

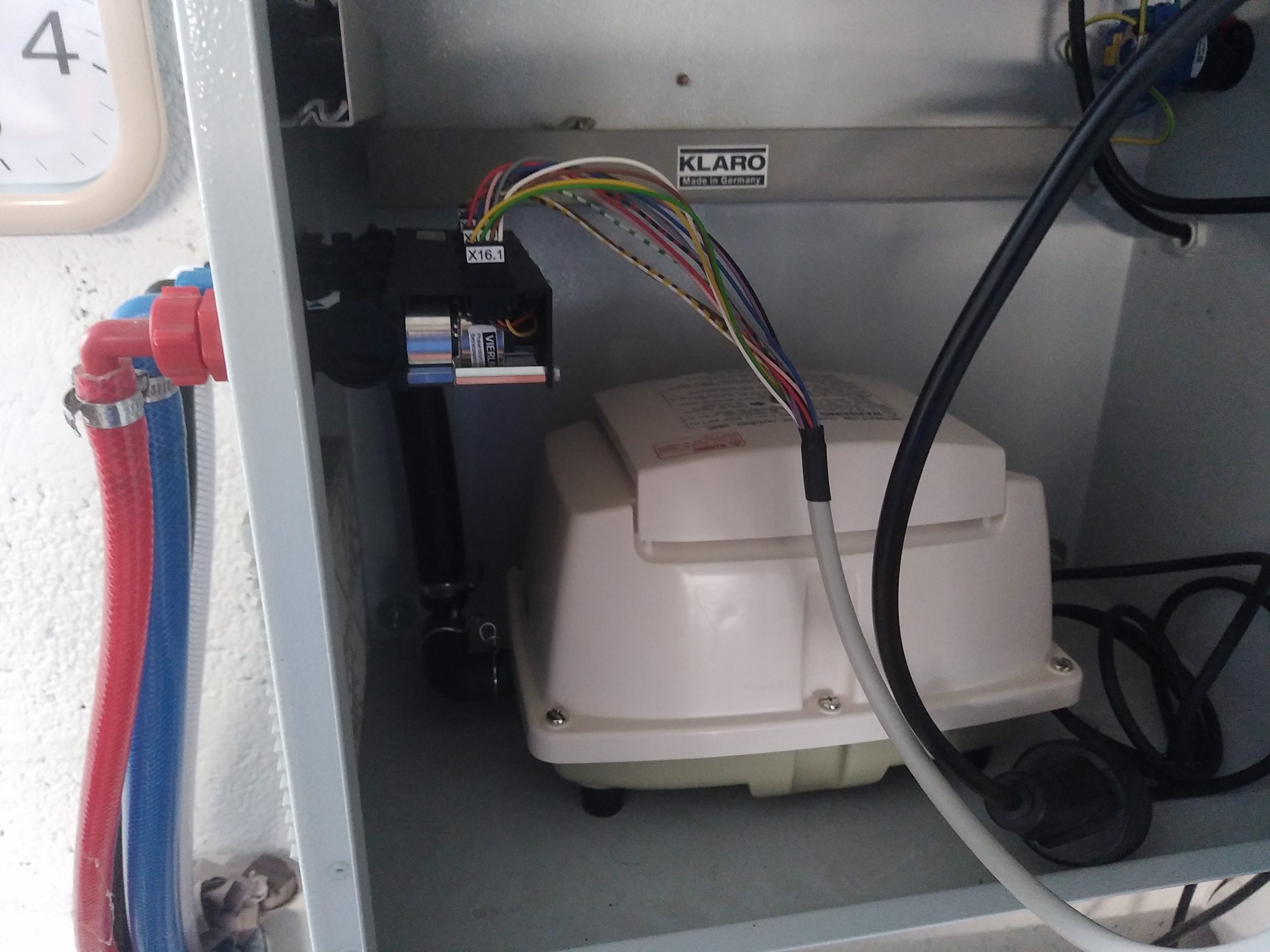

  • Nouvelle version de l' automate pour Micro-station Graf ( Easyone, Klaro Quick, Klaro Easy ...)
    Nouvelle version de l’ automate pour Micro-station Graf ( Easyone, Klaro Quick, Klaro Easy …)
  • Changement automate Graf EasyOne 7 EH
  • Remplacement de l'automate Graf EasyOne 7 EH
    Remplacement de l’automate Graf EasyOne 7 EH
  • Remplacement de l'automate Graf Klaro Quick 6 EH
    Remplacement de l’automate Graf Klaro Quick 6 EH

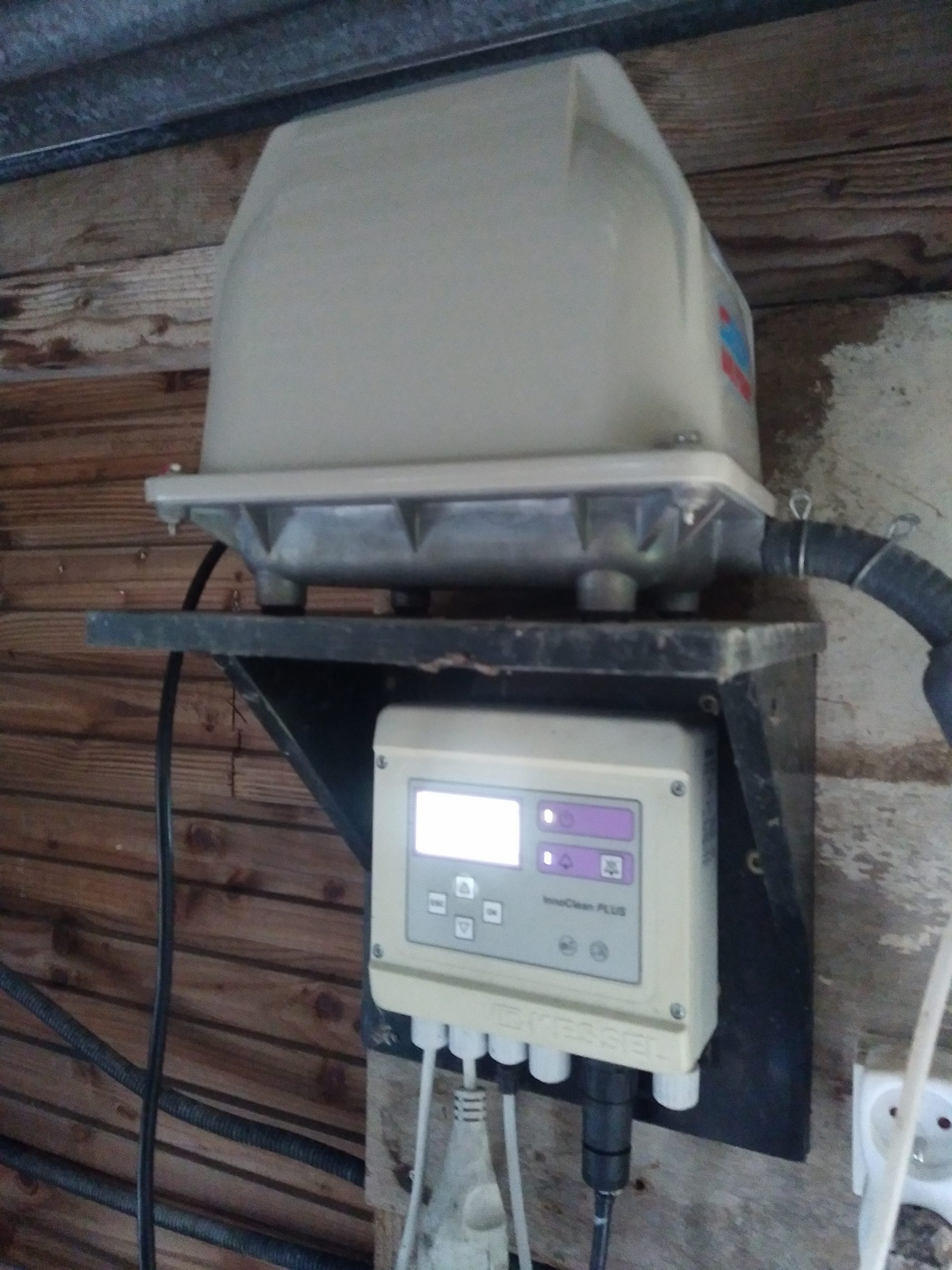

  • Compresseur + automate de micro-station Kessel InnoClean

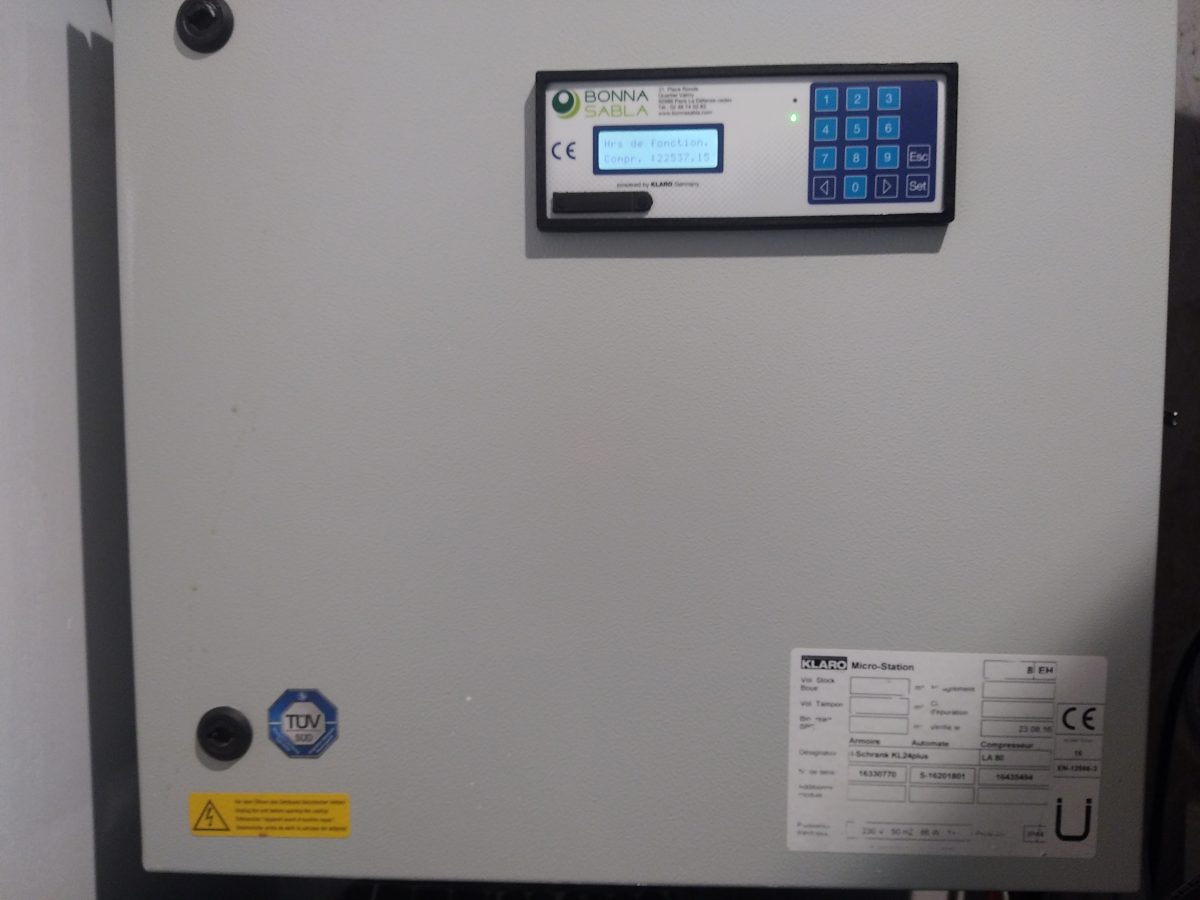

Remplacement d’un automate Bonna Sabla Klaro

Des dispositions, et/ou sanctions, sont-elles prévues par le législateur ?

Nous intervenons aujourd’hui pour le dépannage d’une micro-station Bonna Sabla Klaro 8 EH. Cette installation est hors service depuis 3 mois et demi, son automate de gestion ayant rendu l’âme après 12 ans de service.

Ainsi, nous avons contacté le fabricant de cette micro-station, Bonna Sabla, puis relancé de nombreuses fois pour obtenir cette pièce … mais en vain, sans réponse …

Le procédé Klaro étant embarqué par de nombreux autres fabricants, nous nous rapprochons alors du leader sur ce marché pour obtenir cet accessoire vital. Graf répondra rapidement à notre demande et la pièce arrivera en nos locaux en moins de 72 heures.

Nous assurons sur place le paramétrage de ce nouvel automate en Klaro 8 EH puis nous effectuons les tests de fonctionnement.

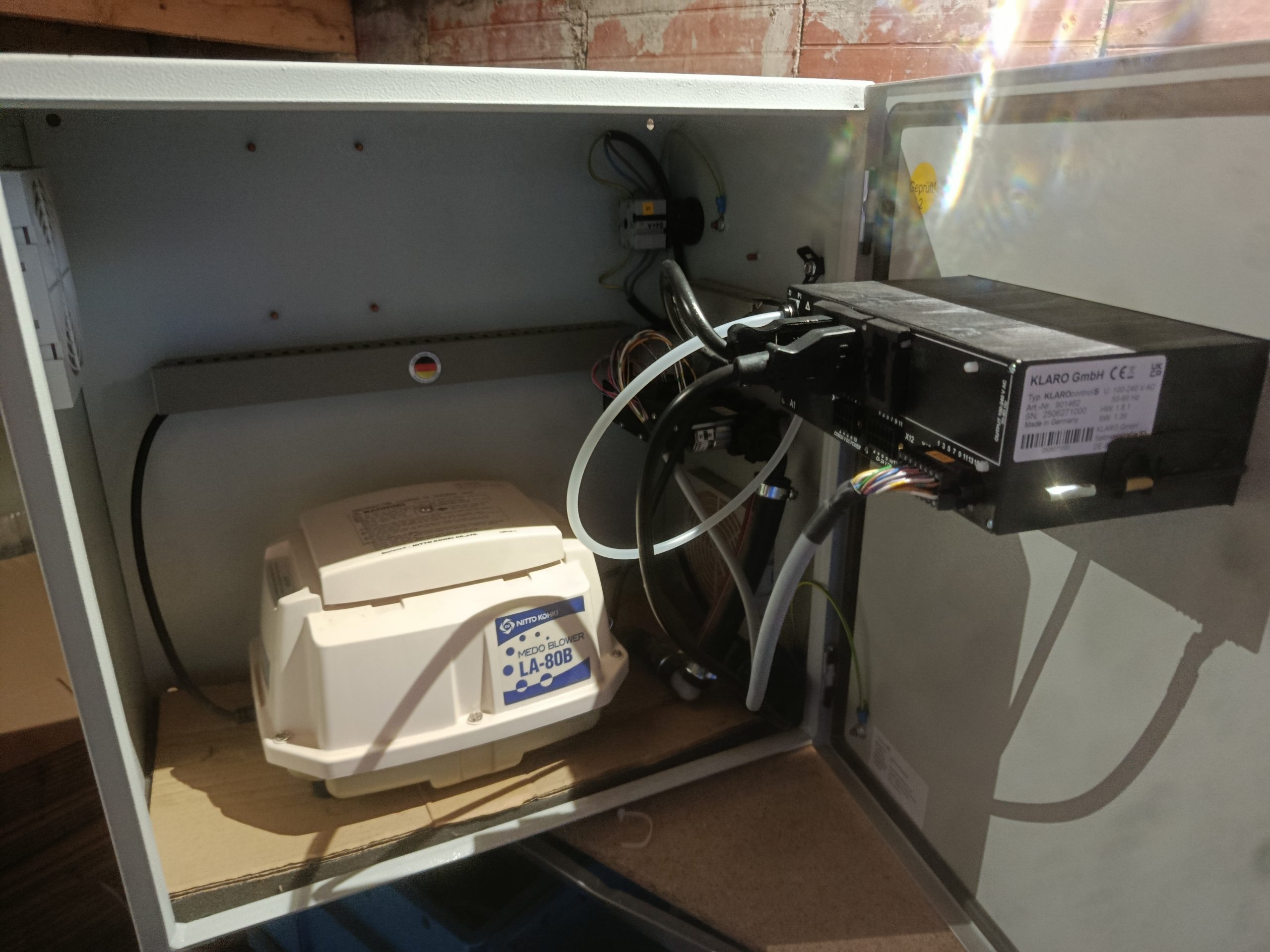

Le fonctionnement du compresseur à pistons Nitto LA-80B est aussi vérifié lors notre intervention et sa pression de service contrôlée.

Après 35 minutes de travail, puis une vidange, l’installation est de nouveau pleinement efficace.

  • Mise en place du nouvel automate Klaro
  • Micro station Bonna Sabla Klaro 8 EH
  • Changement de la rampe de distribution d’air Bonna Sabla Klaro
  • Mise en place du nouvel automate Klaro
  • Test de fonctionnement de la micro station Bonna Sabla Klaro

« Quelles dispositions, et/ou sanctions, le législateur prévoit-il pour un fabricant pour le manquement de suivi et de fourniture de pièces de sa filière agréée ? Est-ce prévu ? L’utilisateur reste lésé et abusé …»

Ludovic AGNES, SARL AQUAsoluces

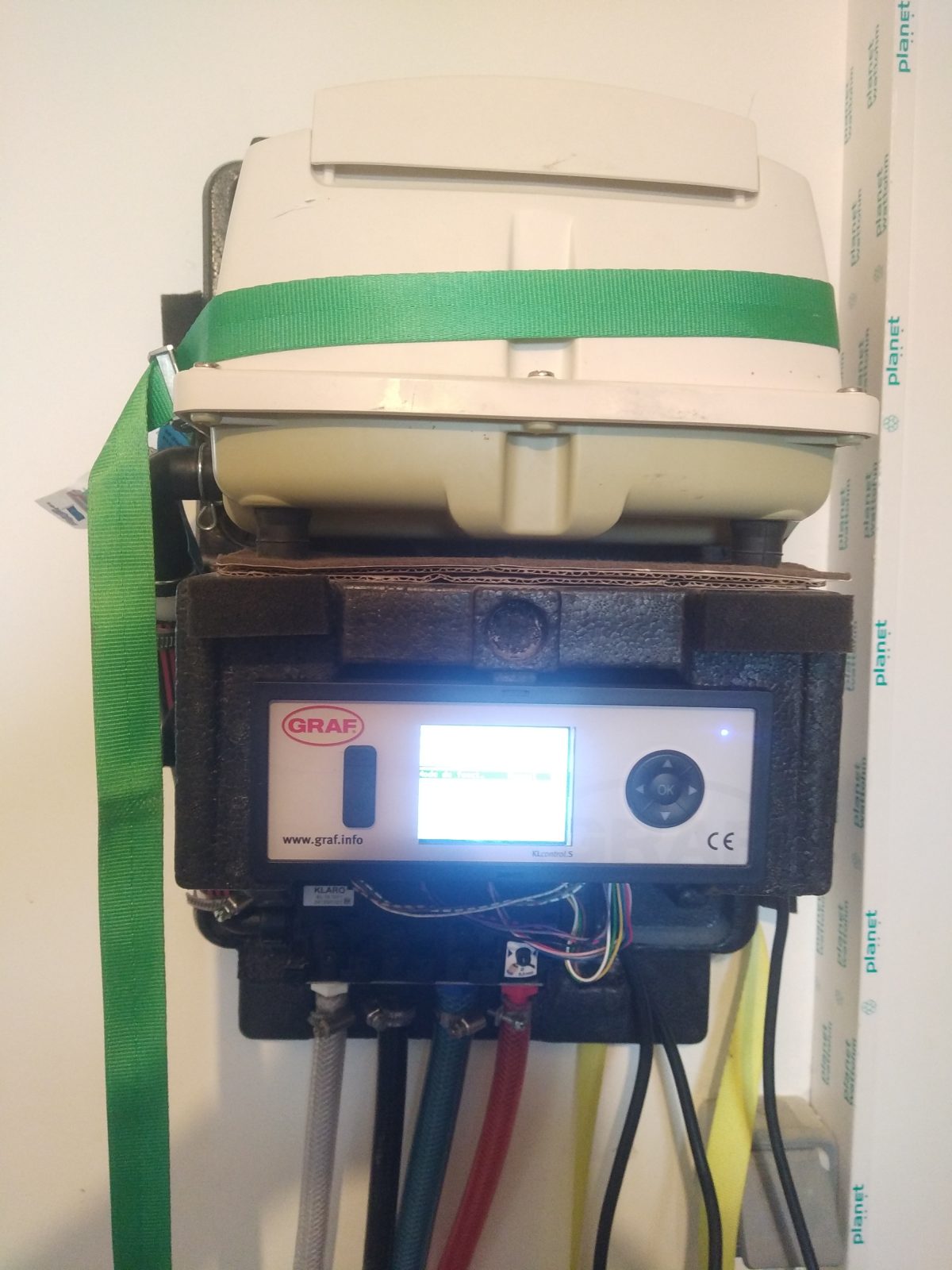

Remplacement d’automate de micro-station

Une intervention rapide pour une incidence minimale

Un usager nous a contacté dernièrement pour une panne sur sa micro-station Graf Klaro easy 8 EH, composée de 2 cuves, à SAINT PIERRE EN AUGE ( 14170 ). Cette installation de traitement des eaux usées domestiques est âgée de plus de 10 ans et nous assurons régulièrement son entretien.

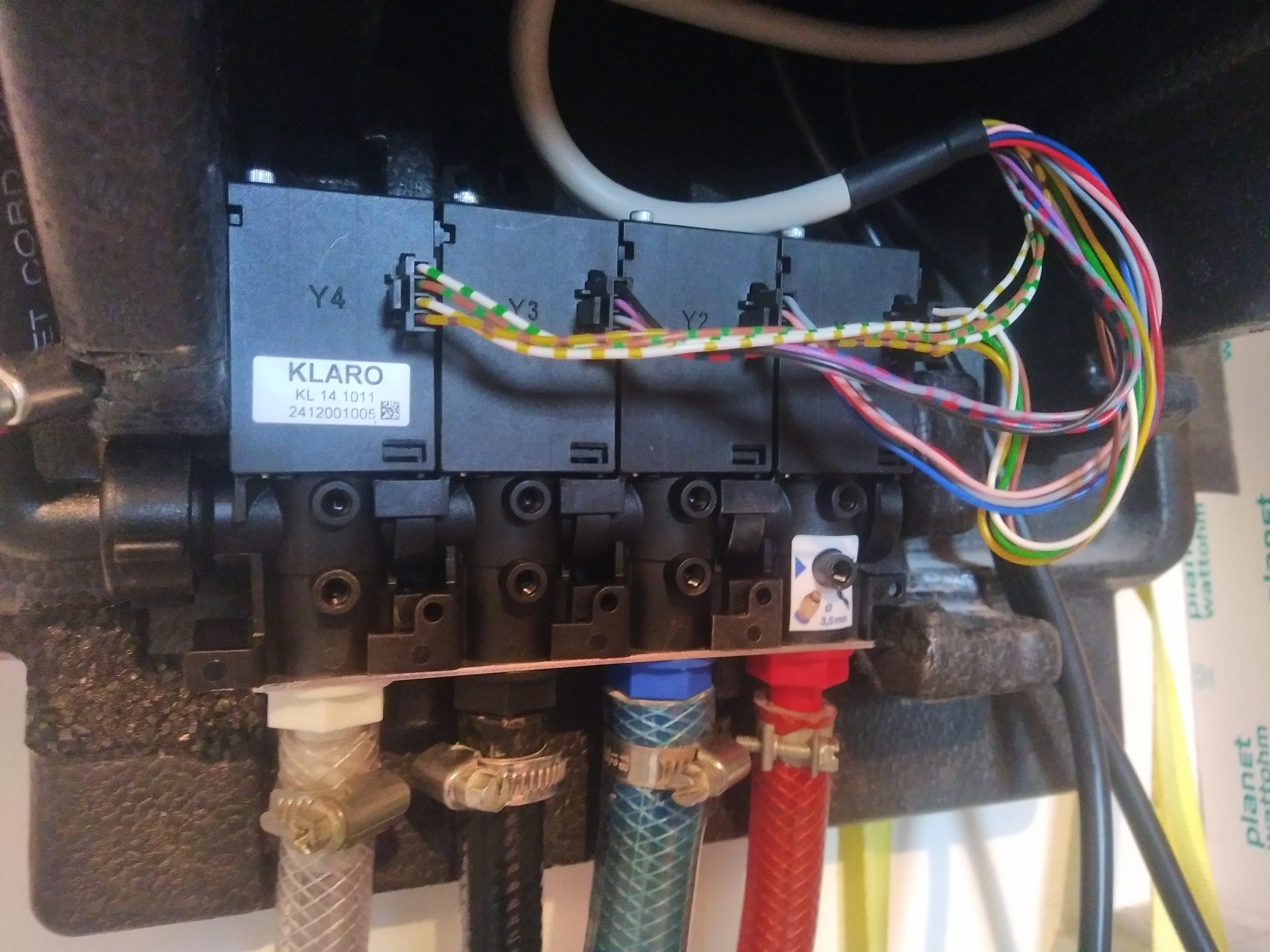

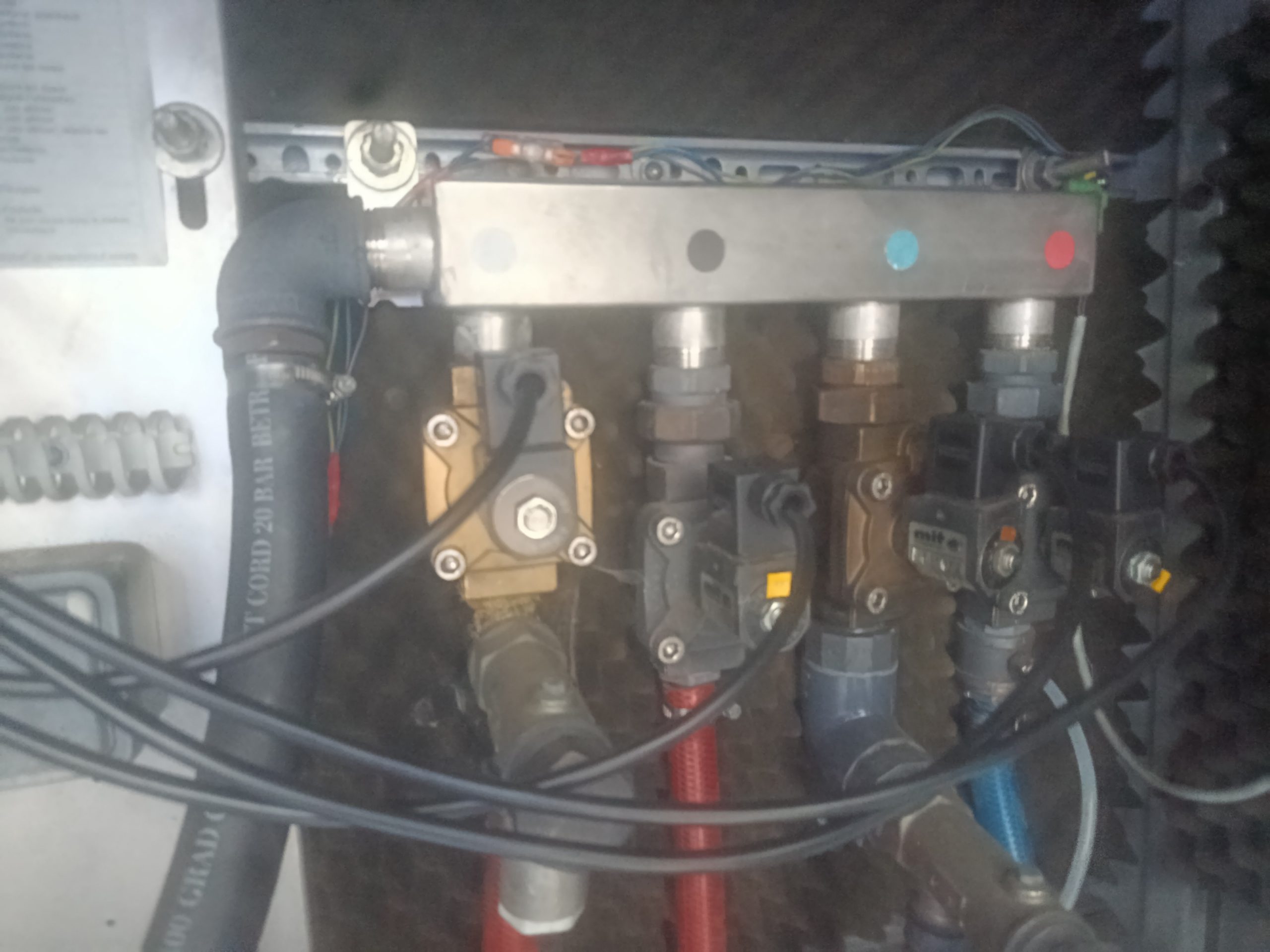

Malheureusement, le diagnostique tombe : l’automate de gestion est hors service et irréparable. Ce modèle n’étant plus fabriqué ni commercialisé, la nouvelle version nécessite le remplacement de la rampe de distribution d’air et de ses 4 électrovannes par une rampe équipée de 4 moteurs pas à pas.

Nous procédons donc à ce remplacement et après 1 heure de travail l’installation est de nouveau pleinement efficace.

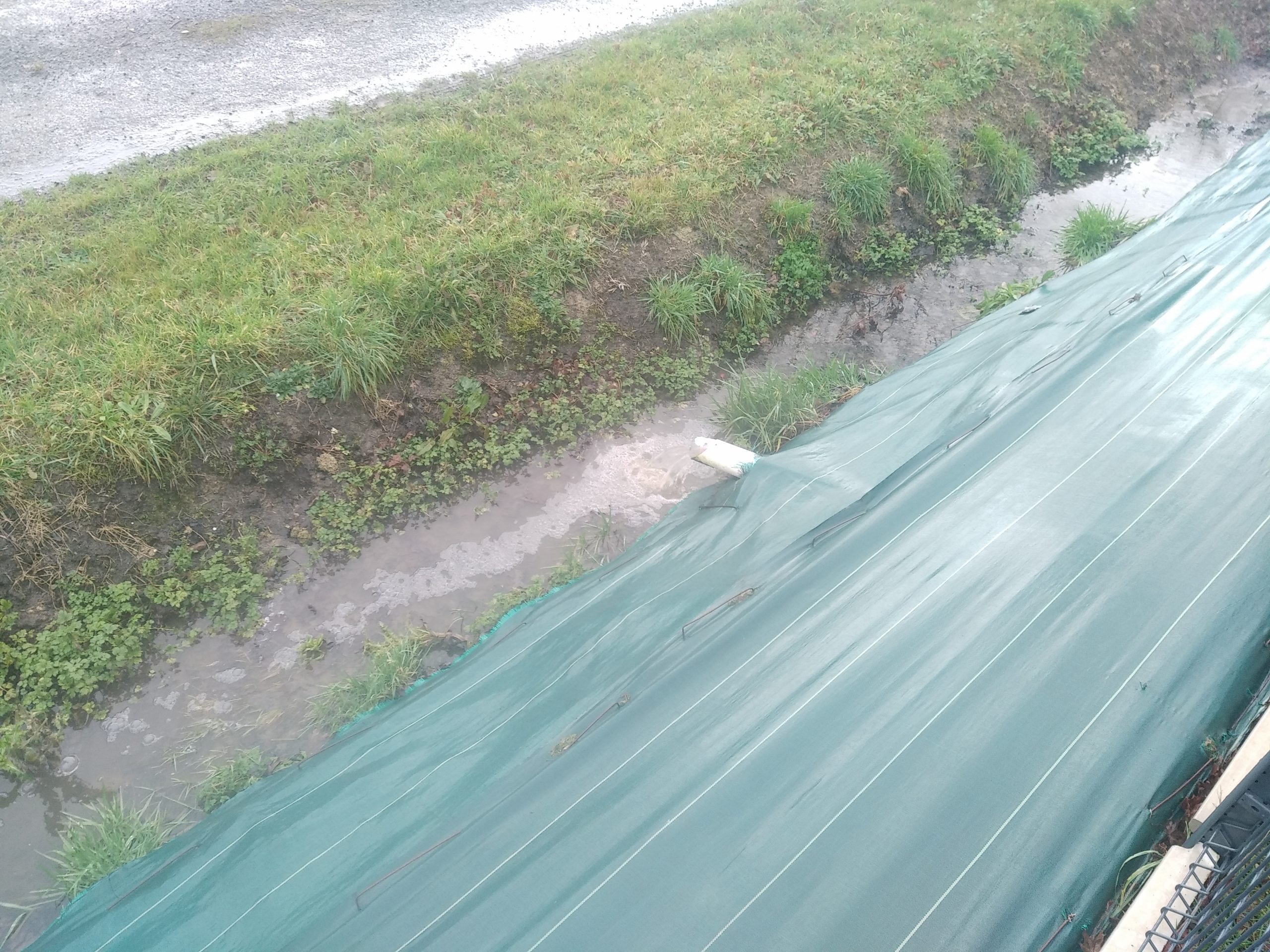

Rejet d’une micro-station Graf Klaro easy 8 EH

« Disposant de ces pièces détachées de micro-station d’épuration et d’un véritable camion atelier, notre réactivité, avec une intervention rapide, a permis de limiter l’incidence de cette panne sur la qualité du rejet d’eaux usées. »

Ludovic AGNES, SARL AQUAsoluces

Entretien et dépannage d’une micro station Graf Klaro Easy 18 EH

Entretien régulier, gage de sécurité !

Nous sommes intervenu aujourd’hui à Saint-Pierre-de-Sémilly ( 50810 ) pour la remise en service d’une micro-station d’épuration Graf Klaro Easy 18 EH.

Entretien Micro station Graf Klaro Easy 18 EH
Entretien Micro station Graf Klaro Easy 18 EH

Cette installation, composée de 2 cuves de 6500 litres chacune, était auparavant utilisée par le restaurant “La Grignotière”.

  • Entretien d'une Micro station Graf Klaro Easy 18 EH
    Décanteur primaire d’une micro station Graf Klaro Easy 18 EH
  • Entretien d'une Micro station Graf Klaro Easy 18 EH
    Réacteur biologique SBR d’une micro station Graf Klaro Easy 18 EH

Une troisième cuve de 2700 litres jouait un rôle de volume tampon afin de stocker provisoirement les eaux usées brutes, lors de banquets notamment, lorsque la charge hydraulique dépassait un certain seuil limite. Ces eaux usées brutes étaient ensuite restituées au décanteur primaire, petit à petit, les jours suivants et à l’aide d’une pompe automatique. Cette conception ‘sur-mesures’ permettait de lisser efficacement les pics d’activité.

Cuve tampon d'une Micro station Graf Klaro Easy 18 EH
Cuve tampon 2700 Litres d’une Micro station Graf Klaro Easy 18 EH

Ce restaurant n’est plus en activité aujourd’hui. Les locaux ont été réhabilités en logement. Ce volume tampon supplémentaire ne devrait alors plus être sollicité. Toutefois il est conservé.

L’automate de gestion de cette station d’épuration a rendu l’âme lors d’une dernière tempête, victime d’une surtension. Nous avons alors procédé à son changement et à la remise en service complète de la station après une phase d’arrêt prolongée.

Ce dommage électrique et cette réparation sont pris en charge par l’assurance habitation de notre client.

Nous en profitons aussi pour changer les 3 pistons, les joins et les filtres à air du compresseur Nitto MEDO LA-120 qui équipe cette micro station.

Entretien d'un compresseur Nitto Medo LA-120 d'une Micro station Graf Klaro Easy 18 EH
Entretien d’un compresseur Nitto Medo LA-120 d’une Micro station Graf Klaro Easy 18 EH

« Après deux heures de travail, tout est rentré en ordre. Nous repasserons dans 2 ans pour un prochain entretien.  »

Ludovic AGNES, SARL AQUAsoluces
