Réparation de micro-station : la Normandie au secours des Bretons

AQUAsoluces, tout pour l’Assainissement en Normantagne

Nous sommes régulièrement sollicités pour la réparation d’automates de micro-station d’épuration. Cette pièce essentielle au fonctionnement de ces dispositifs d’assainissement n’est, la plupart du temps, pas réparable.

Nous intervenons alors directement sur site ou l’usager nous confie son automate en nous l’envoyant par La poste Colissimo. Nous effectuons alors un diagnostic en atelier et nous établissons rapidement un devis pour la réparation ou le remplacement.

C’est le cas aujourd’hui avec la réception de l’armoire de commande d’une micro-station Bonna Sabla OXYSTEP 8 EH. L’usager, désespéré de ne pas trouver une entreprise compétente pouvant le dépanner, vient de Bretagne jusqu’en Normandie, pour nous confier son armoire de commande.

Après essais et diagnostic en atelier, un devis est établi pour la réparation avec le changement de l’automate.

Toutefois, le fabricant Bonna Sabla ne répondant plus aux demandes de SAV, cet automate n’est plus disponible.

Heureusement, il peut être remplacé par le nouvel automate Graf KLcontrol. En effet, les micro-stations Bonna Sabla OXYSTEP embarquent le procédé Klaro, commun a de nombreux autres fabricants. De plus, Graf est désormais propriétaire de la société Klaro et de ce procédé de traitement des eaux usées domestiques.

  • Nouvelle automate pour une Micro-station Bonna Sabla Oxystep 8 EH
  • Remplacement de l’ automate d’une Micro-station Bonna Sabla Oxystep 8 EH

Nous procédons donc au remplacement de l’automate Bonna Sabla Oxystep 8 EH par un automate Graf KL control, que nous configurons pour une charge Klaro 8 EH C.

Notre client Breton est alors satisfait, rapidement dépanné en Normandie ! Là est bien l’essentiel et le Mont Saint Michel restera bien en Normandie 🤣 .

  • AQUAsoluces en Normandie
  • AQUAsoluces, tout pour l'Assainissement en Normantagne
    AQUAsoluces, tout pour l’Assainissement en Normantagne
  • AQUAsoluces, tout pour l'Assainissement en Normantagne
    AQUAsoluces en Bretagne
  • AQUAsoluces, tout pour l'Assainissement en Normantagne
    AQUAsoluces, tout pour l’Assainissement en Normantagne

Visite de contrôle d’un filtre compact Graf easyCompact

AQUAsoluces : Etudes de sol, Installation et Entretien pour l’Assainissement Non Collectif

Il existe de nombreux modèles de filtres compacts sur le marché de l’Assainissement Non Collectif. Leur performance dépend essentiellement de la qualité et de la porosité du média filtrant. Ainsi, il est reconnu que les supports les plus efficaces restent la coco, utilisée par Ecoflo, avec jusqu’à 93% de porosité ( donnée Premier Tech ), et la laine de roche, utilisée par easyCompact, avec 98% de porosité ( donnée Rockwool ).

Nous effectuons aujourd’hui la première visite de contrôle d’un filtre compact Graf easyCompact 5 EH sortie basse, totalement gravitaire, sans pompe.

Lors de cette visite nous vérifions le bon fonctionnement de cette filière d’assainissement non collectif, après 6 mois d’utilisation.

Dans un premier temps, nous vérifions l’état de la fosse toutes eaux, le bon écoulement des eaux usées, l’état du pré-filtre et nous vérifions également que la ventilation secondaire reste libre et efficace.

Intérieur de la fosse toutes eaux du filtre compact Graf easyCompact

Nous nous intéressons ensuite à la partie filtre, à base de laine de roche.

Nous constatons une équitable répartition des effluents par l’auget et l’état de salissure correspond à une activité normale.

Auget et table re répartition du filtre compact Graf easyCompact à base de laine de roche

Nous reviendrons dans 1 an pour effectuer l’entretien de ce dispositif de traitement des eaux usées domestiques.

AQUAsoluces, tout pour l’Assainissement :
Etude de sol, Installation et Entretien.

Et n’oubliez pas, toutes les pièces détachées pour l’ Assainissement sont disponibles sur notre boutique en ligne : https://la-boutique-de-la-micro-station-d-epuration.fr

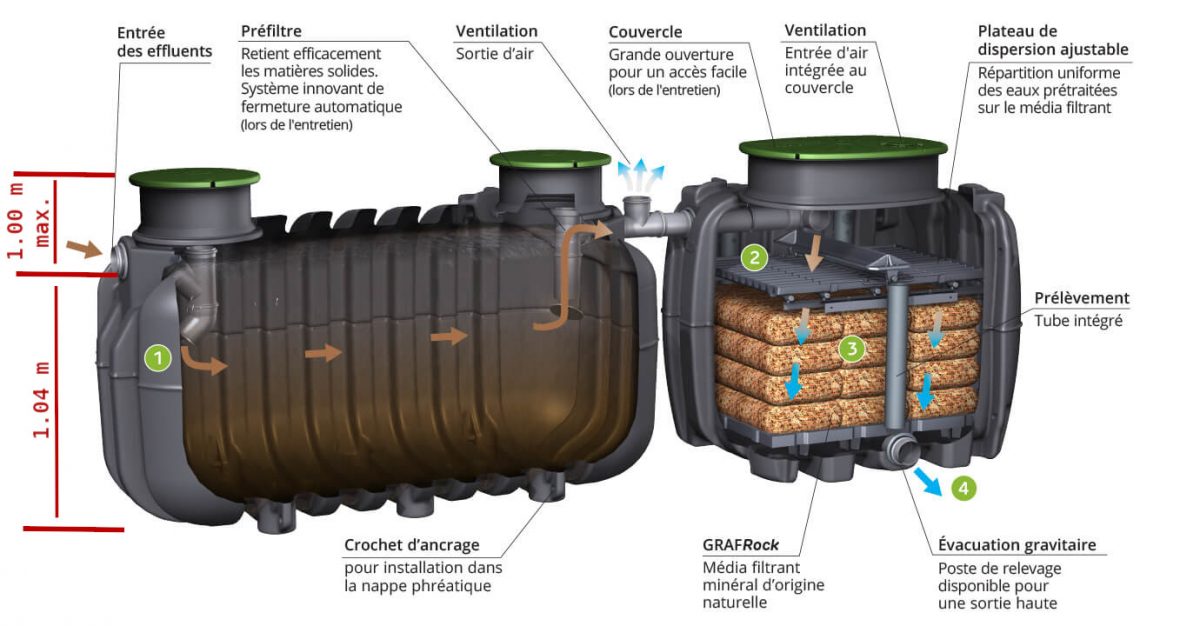

Un filtre très compact

Une cuverie exceptionnelle et un RMF simple

Départ tôt du dépôt de notre partenaire terrassier Fossey Le Blond TP, sous le Soleil, direction Tréauville ( 50340 ), dans le Nord Cotentin, plus précisément la Hague, pour la remise aux normes d’un Assainissement Non Collectif.

Lors de notre étude de sol et de définition de filière, réalisée en Avril 2025, nous avons retenu, pour cette résidence secondaire , composée de 5 pièces principales, la mise en place d’un filtre compact Graf easyCompact 5 EH, sortie haute, avec poste de relevage intégré. Faute de place suffisante pour une infiltration, les eaux ainsi traitées sont ensuite évacuées vers le réseau hydraulique superficiel.

Outre une cuverie exceptionnelle, des plus robustes, cette filière d’assainissement des eaux usées domestiques présente l’avantage d’une très faible emprise au sol, avec une implantation en ligne, de faible largeur, soit une ouverture de fouille de longueur 4.20 m et de largeur 1.60 m (6.72 m2).

La réalisation, confiée à notre fidèle partenaire terrassier installateur Fossey Le Blond TP, n’était pas évidente, avec peu de place pour les manœuvres.

De plus, une inquiétude subsistait quand à la présence du socle granitique. Mais heureusement, nous ne l’atteindrons pas. L’excavation ne posera aucun problème dans un horizon détritique composé d’une arène sableuse.

Par précaution, et pour éviter la déstabilisation du filtre, problème récurrent chez tous les fabricants, avec une cuve plus légère ( partie filtre ) que l’autre ( partie fosse toutes eaux, pleine d’eau ), cette filière sera ancrée et remblayée au béton dosé à 250 Kg de ciment par m3. La fosse tranquille !

AQUAsoluces se charge ensuite de l’ajustement des rehausses au terrain, par simple recoupage, l’assemblage, le raccordement électrique, les réglages et tests de fonctionnement : une mise en service complète ! Nous expliquons enfin à l’usager les consignes d’utilisation et d’entretien.

Le SPANC de la Communauté d’Agglomération du Cotentin constatera le fonctionnement de la filière et notamment du poste de relevage.

Le média filtrant GrafRock de ce filtre compact, composé de laine de roche, est garanti 10 ans. Il est à renouveler selon son état de dégradation et selon l’usage. Chaque installation est donc unique !

Ce Renouvellement du Média Filtrant reste simple et des moins chers du marché. Cette opération, 100% manuelle, ne nécessite qu’un seul opérateur, sans besoin de camion vidangeur spécifique, réduisant ainsi considérablement les coûts de maintenance et d’entretien.

La laine de roche usagée extraite est ensuite dirigée vers un centre de traitement Valorix pour recyclage. La boucle est bouclée ! [ Brochure du RMF GrafRock ]

« Nous relancerons le client dans 2 ans, grâce à notre logiciel spécifique, à l’instar des contrôles techniques pour automobiles, pour l’entretien et le suivi de cette filière. »

Ludovic AGNES, SARL AQUAsoluces

Vent d’Est, on part à l’Ouest !

Préférer mettre en place quelque chose d’inutile plutôt que d’oublier quelque chose d’utile

Départ 8h00 du dépôt de notre partenaire terrassier Fossey Le Blond TP, à Saint-Georges-Montcocq, direction Pirou, côte Ouest du Cotentin, pour la pose d’un filtre compact Graf easyCompact 4 EH sortie haute, avec relevage intégré, selon notre étude de sol et de définition de filière réalisée en 2024.
Un beau temps, frai, certes, mais sec !

Le choix s’est orienté vers ce dispositif de traitement, en concertation avec le client et le terrassier, pour plusieurs raisons :

  • Faible place disponible, et notamment faible largeur disponible.
  • Actuellement résidence principale mais avec un fort potentiel de résidence secondaire en cas de revente du bien immobilier.
  • Filtre de forme verticale, avec une plus faible emprise au sol, réduisant les risques de déformation et de remontée.
  • Poids léger, permettant la pose avec des engins plus petits, selon un accès très restreint.

Cette équipe d’installateurs qualifiés, fidèles partenaires AQUAsoluces, depuis maintenant 13 ans, a pleinement assuré cette mission, pourtant complexe, et en un temps record, tout en préservant les plantations de ce jardin ( un souhait primordial du client ) .

La nouvelle cuve s’installe à la place de l’ancienne fosse toutes eaux Sotralentz, obsolète.

Ce filtre compact Graf easyCompact 4 EH SH a été ancré avec lit de pose et remblaiement en béton dosé à 250 Kg/m3; une simple précaution.

Le raccordement électrique, les réglages et la mise en service ont été assurés par AQUAsoluces, tout comme le futur entretien. Le client sera automatiquement relancé, à échéance, pour ces opérations de maintenance, grâce à notre logiciel spécifique développé sur mesure.

  • AQUAsoluces et Fossey Le Blond TP à Pirou pour la pose d’un filtre compact Graf easyCompact 4 EH SH
  • L’ancienne fosse toutes eaux Sotralentz
  • L’extraction de l’ancienne fosse toutes eaux Sotralentz
  • Une cuve en polyéthylène recyclable, non recyclée …
  • Ne pas oublier de monter le préfiltre !
  • Le filtre compact Graf easyCompact 4 EH SH, cuve super renforcée !
  • Faible place, tout en longueur !
  • L’ ANC, ça creuse !
  • Une cuve en polyéthylène recyclable, non recyclée …
  • Une cuve en polyéthylène recyclable, non recyclée …
  • AQUAsoluces et Fossey Le Blond TP à Pirou pour la pose d’un filtre compact Graf easyCompact 4 EH SH
  • Remblaiement au béton 250 Kg/m3
  • Remblaiement au béton 250 Kg/m3
  • Ventilation secondaire
  • Raccordement EU et V2
  • Ventilation secondaire
  • Raccordement électrique IP68
  • Raccordement électrique IP68
  • Réglages et mise en service par AQUAsoluces
  • Réglages et mise en service par AQUAsoluces
  • Réglages et mise en service par AQUAsoluces

Article du PE non recyclé … >>ICI<<

« L’ancrage avec remblaiement béton n’était pas forcement nécessaire dans ces conditions. Pour autant, celui-ci ne sera pas néfaste. Nous préférons en effet mettre en place quelque chose d’inutile plutôt que d’oublier quelque chose d’utile … »

Ludovic AGNES, SARL AQUAsoluces

L’ Alsace en Normandie !

La société Graf est en visite du côté de Saint-Lô

C’est avec un grand plaisir que nous recevons Grégoire, représentant la société Graf France.

L’occasion pour moi de lui présenter une partie des partenaires terrassiers d’ AQUAsoluces :

  • Fossey Le Blond TP, avec Maxime et Matthieu
  • SARL Erick HAMOND, avec Erick et Anthony
  • SARL Jean TP, avec Cédric
Graf, Assainissement et récupération d’eau de pluie

Une réunion technique est rapidement improvisée devant des cuves Graf Carat, des micro-station Graf easyOne et les derniers filtres compact Graf easyCompact.

Cette équipe de professionnels installateurs confirme la confiance qu’elle accorde à Graf et reconnait une qualité de cuverie exceptionnelle.

La journée se terminera par un moment convivial, tous ensemble, autour d’une bonne table Saint-Loise.

« Nous discutons aussi des choses que nous aimerions voir apparaître pour les versions futures et des améliorations possibles. Car oui, tout système peut être amélioré, l’ ANC est en constante évolution ! Affaire à suivre ! »

Ludovic AGNES, SARL AQUAsoluces

Quand vidanger une easyOne ?

Un manque de formations et/ou de connaissances

La micro-station Graf easyOne ne dispose pas de décanteur primaire. Dans ces conditions, une mesure de boue classique, par canne ou autre, ne peut être effectuée et la règle de vidange à 30% ne peut être appliquée. Pourtant, certains contrôleurs SPANC, et certains techniciens d’entretien, se bornent toujours à l’exécuter, certainement par manque de formation et/ou de connaissances, ou par manque de clarté dans la réglementation.

Automate d’une micro-station Graf easyOne

En effet, les eaux usées brutes, d’une micro-station d’épuration Graf EasyOne, sont soumises directement à un traitement aérobie.

Ainsi, il n’y a pas de formation de matières décantables, fermentables et putrescibles (boues primaires).

Les substances organiques contenues dans les eaux usées brutes sont alors directement digérées. Il n’y a donc aucune production de boues primaires. Seules des boues biologiquement actives (boues activées), composées de colonies de bactéries agglomérées sous forme de flocons ( floch bactérien ), se développent.

Ces boues activées présentent des propriétés de décantation très différentes de celles des boues primaires. Les boues primaires se composent des éléments solides présents dans les eaux usées qui décantent progressivement selon un simple processus gravitaire.

Les boues activées, quant à elles, et comme vu précédemment, sont composées d’un ensemble de micro-organismes formant une structure floconneuse.

En phase d’aération, ces flocons sont brassés, mélangés et homogénéisés dans le réacteur biologique SBR.

Ces flocons ayant une densité supérieure à l’eau, ils décantent rapidement, sur un court intervalle de temps, pendant les phases de repos. La vitesse de cette sédimentation est cependant fonction de la concentration en solides des boues activées.

Ainsi, pour ce modèle de micro-station spécifique, unique, il convient de se référer au guide de l’usager, pages n° 39 et 40. On y apprend qu’une mesure de floch bactérien dans le réacteur biologique, selon la méthode VB 30, permet de définir si une vidange doit être réalisée.

Le protocole de mesure VB30 est simple :

  • à l’aide d’un bécher articulé sur canne, prélever un échantillon d’eau dans le réacteur, à mi hauteur et pendant la phase d’aération des effluents ( brassage et homogénéisation des effluents ).
  • remplir une éprouvette graduée de 1000 ml avec les effluents prélevés
  • laisser décanter 30 minutes
  • lire la valeur de floch décanté

Si la valeur de boue décantée est supérieure à 900 ml, soit supérieure à 90%, une vidange doit être opérée rapidement.

Comme indiqué en page n°40 du guide d’utilisation : “Lors du test pratique, des essais de performance de la micro-station GRAF EasyOne 5EH, effectué sur la plateformpe d’essai du PIA à Aix-La-Chapelle, il n’a pas été nécessaire de vidanger la station durant les 15 mois de test”.

  • Mesure du Floch ATB Puroo
    Mesure du Floch
  • Micro station d'épuration : mesure de Floch bactérien
    Micro station d’épuration : mesure de controle du Floch bactérien
  • Mesure de Floch bactérien
  • Rejet et Mesure du Floch
  • Prélèvement et mesure de Floch
  • Mesure de Floch et prélèvement instantané dans une Micro station
  • Mesure de Floch ( D30 ) d'une micro station d'épuration à boues activées SBR Graf EasyOne
    Mesure de Floch ( VB30 ) d’une micro station d’épuration à boues activées SBR Graf EasyOne
  • Mesure de floch ( VB30 ) et prélèvement instantané en sortie
  • Mesure de Floch ( VB30 ) d’une micro-station Graf Klaro 150 EH

« Nous concernant, lors de nos interventions d’entretien, nous prescrivons une vidange de ce modèle Graf easyOne lorsque la mesure décantée est supérieure à 75%. Une sécurité afin de ne pas vidanger trop tard. »

Ludovic AGNES, SARL AQUAsoluces
