Dans cet article, AQUAsoluces vous explique en vidéo comment fabriquer un poste de relevage sur-mesures pour eaux pré-traitées, placé en sortie de fosse toutes eaux, ou pour eaux traitées, placé en sortie de micro-station ou filtre compact.
Pour ce faire, vous aurez besoin de :
- un tube PVC renforcé CR8 de diamètre 400 mm
- une pompe Pedrollo Top 3 Vortex GM à flotteur magnétique vertical
- un clapet boule anti-retour
- de PVC D40 mm, de préférence PN16
- de la colle PVC
- un coude à 90° D40 mm
- une vanne raccord union
- un bouchon PVC D400 mm femelle
- de la colle d’étanchéité, ici Bernerfix
- 2 réductions 110/100 mm excentrées
- une double réduction 100/40 mm
- 2 joints forsheda 910
- un couvercle fonte anneau béton D400 mm pour la finition en surface
- 4 petites vis Inox 16*4 mm.
Dans un premier temps on réalise deux cordons de colle relativement épais dans le bouchon PVC femelle D400. On place rapidement le bouchon à l’extrémité du tube PVC D400 CR8. Son maintien, le temps de prise de la colle Bernerfix, est assuré par les 4 vis inox 16*4, non traversantes. Ainsi, l’étanchéité n’est pas compromise.
La cuve est ensuite placée dans la fouille et remblayée latéralement avec du gravier. L’entrée du poste de relevage est percée en 135 mm, à la hauteur souhaitée, pour accueillir un joint Forsheda 910. Le tube D400 est ensuite coupé et parfaitement ajusté à la hauteur du sol fini, sans besoin de rehausse. La sortie de refoulement et l’arrivée du câble électrique sont effectuées à l’aide de la double réduction 100*40 placée dans un joint forsheda.
Le raccordement électrique est réalisé avec des raccords Scotchlock IP68, placés dans une boite, le plus haut possible.
Le fonctionnement du poste de relevage peut maintenant être testé.

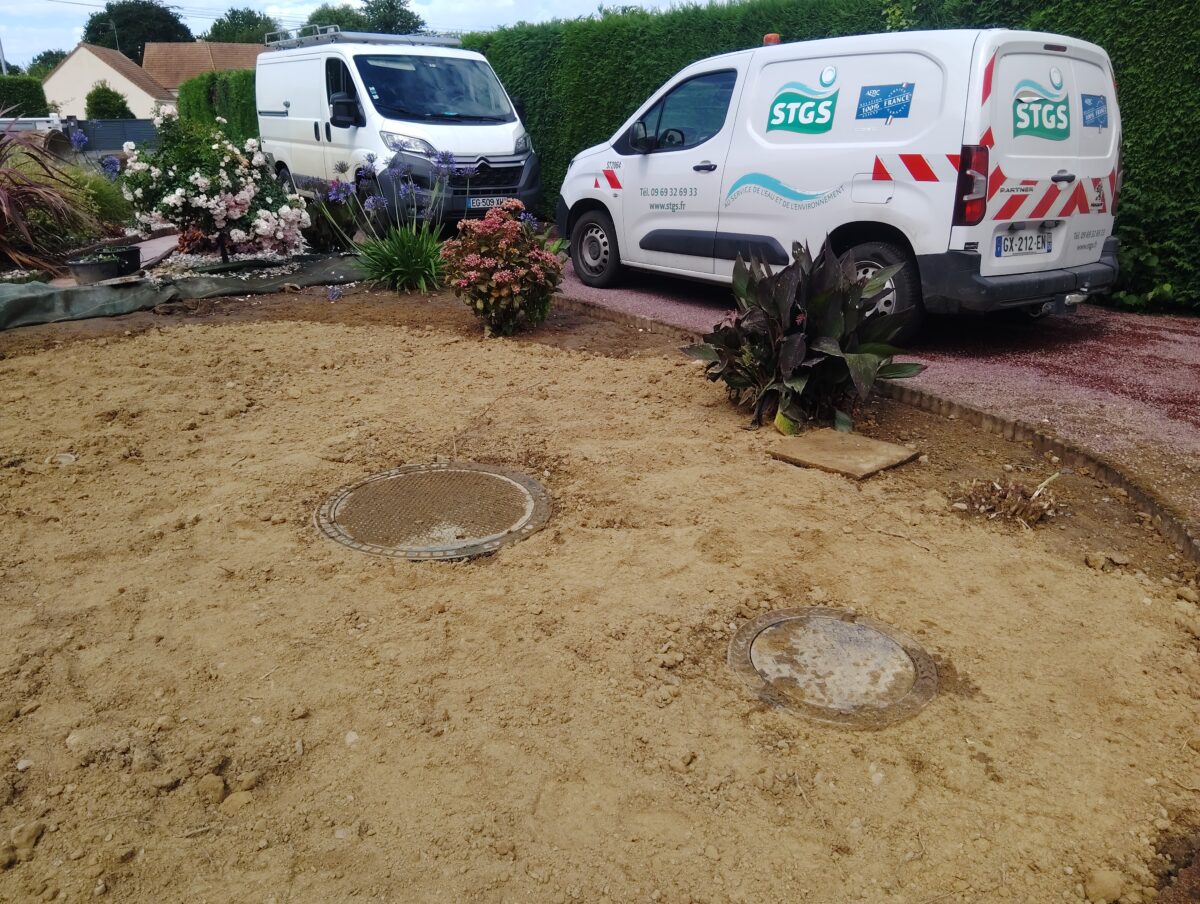

Ce poste de relevage s’adapte à toutes situations. La hauteur n’est plus une contrainte, sans besoin de rehausses. Sa finition en surface est parfaite.
