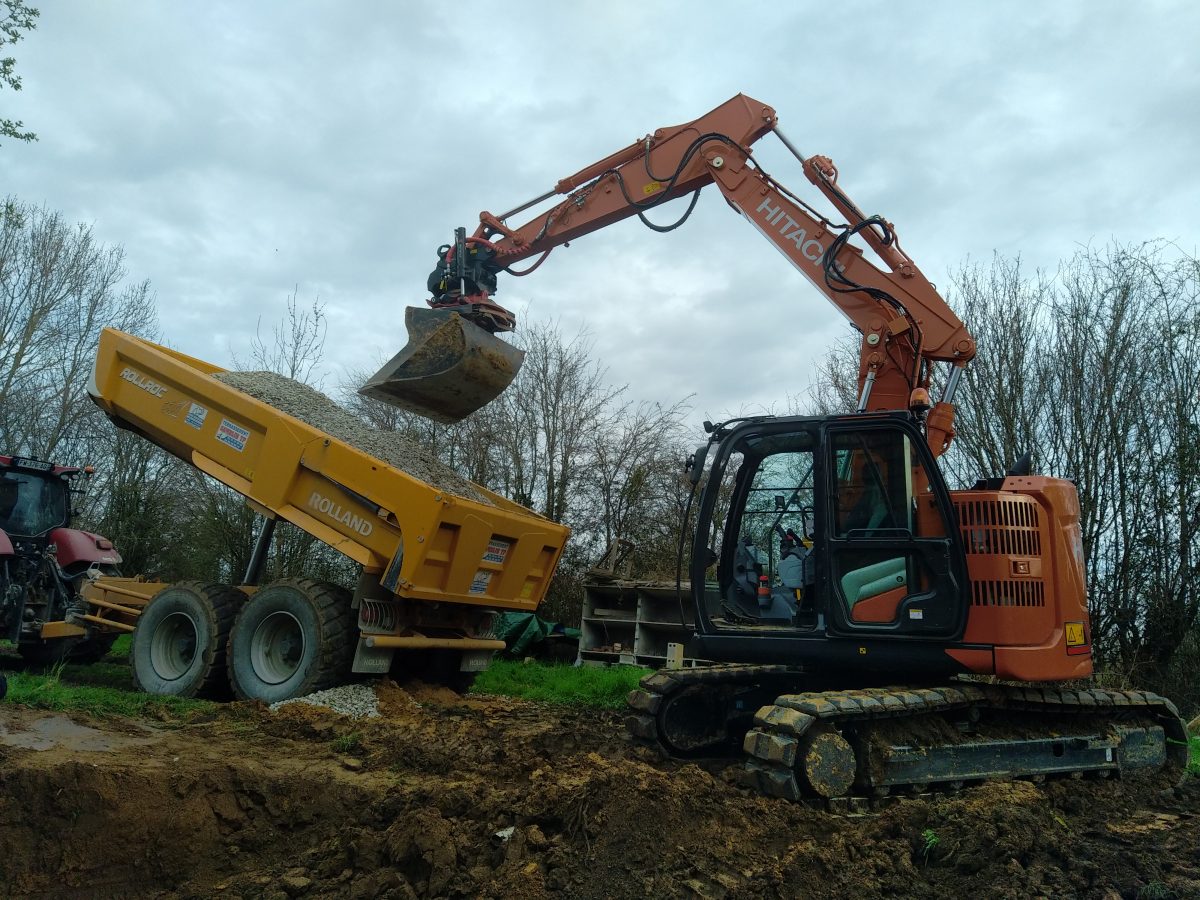

Micro-station à Saint-Planchers 50400

Une conception AQUAsoluces, une réalisation Gamblin TP

Nous avons effectué l’étude de ce projet en Janvier 2022, aux côtés de la SARL GAMBLIN TP de Saint-Jean-des-Champs, avec l’étude de sol et de définition de filière réglementaire, validée par le SPANC de Granville Terre et mer.

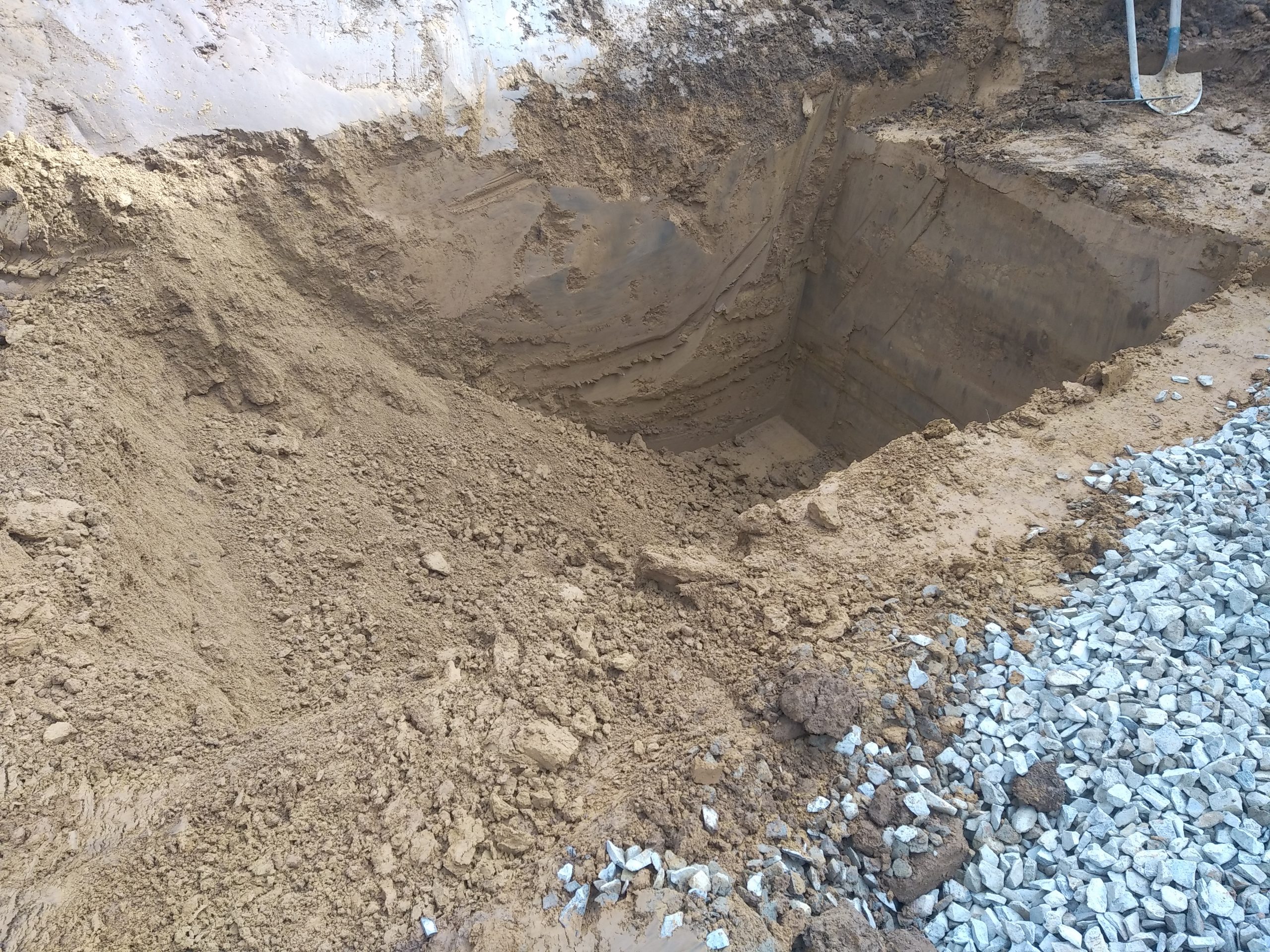

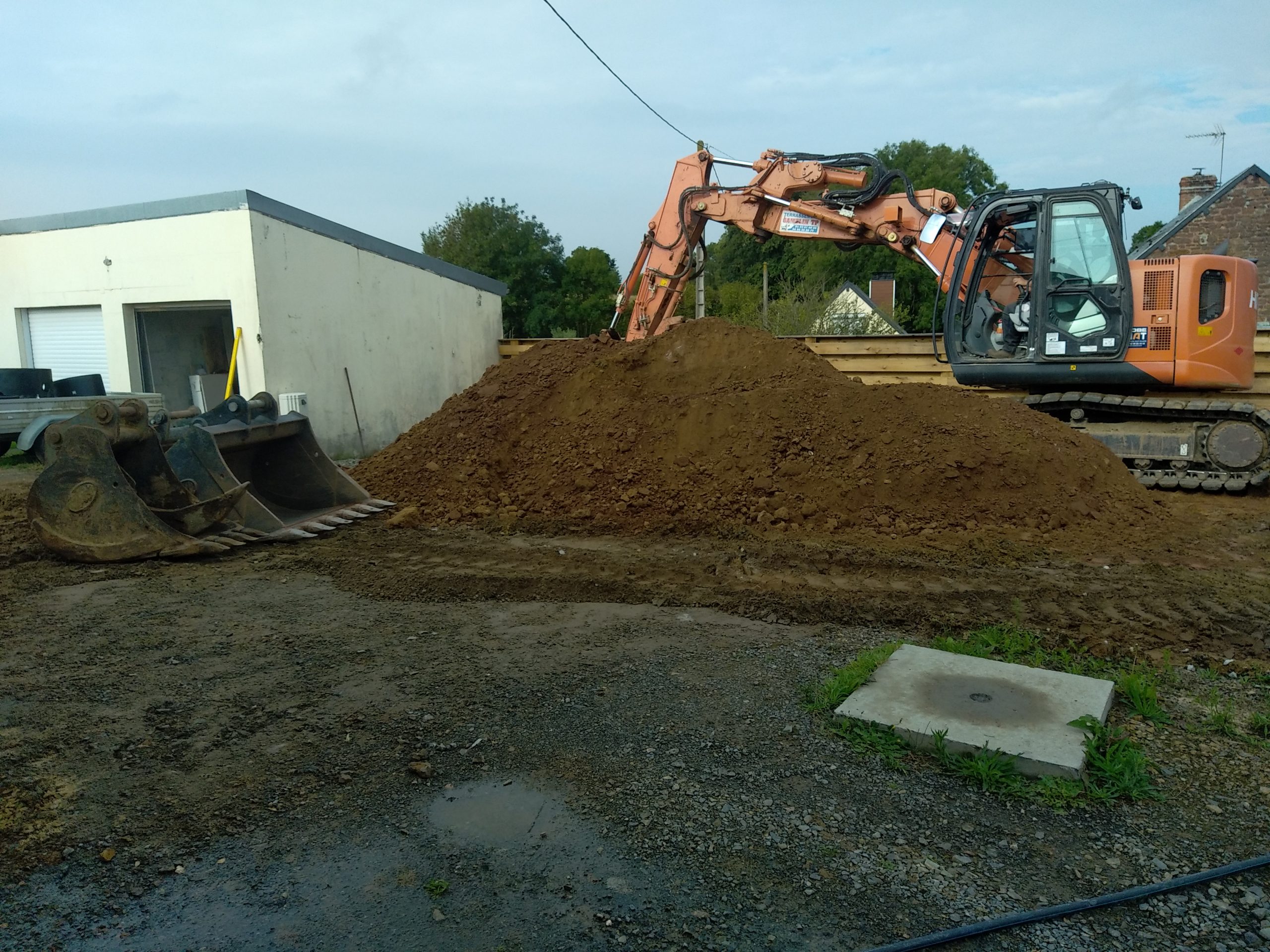

Le chantier vient d’être réalisé, en terrain difficile, par une fenêtre météo favorable :

La micro station et le poste de relevage sont mis en service par la SARL AQUAsoluces, avec la validation de la garantie constructeur.

Une belle réalisation de la SARL Gamblin TP de Saint-Jean-des-Champs (50320) !

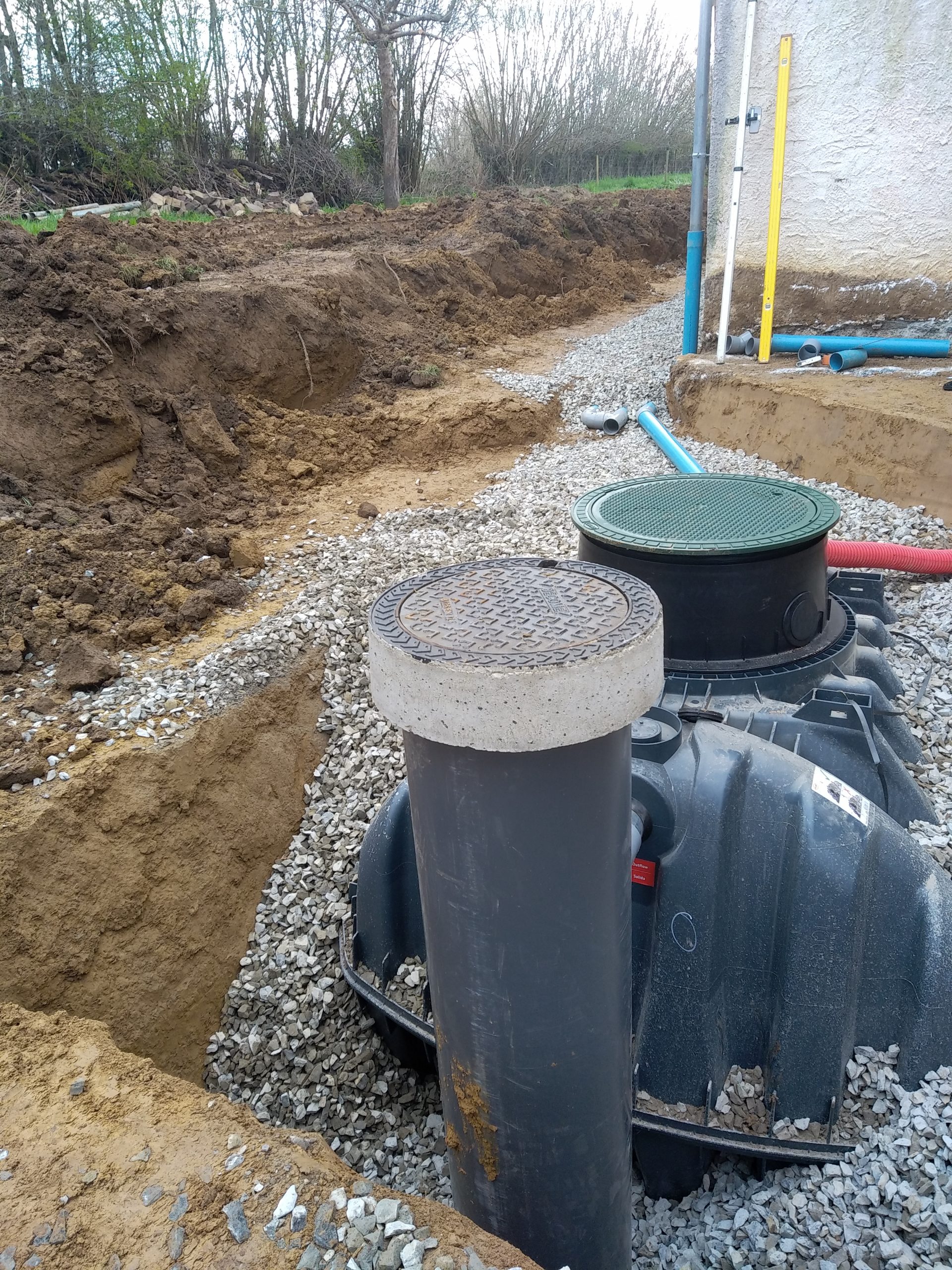

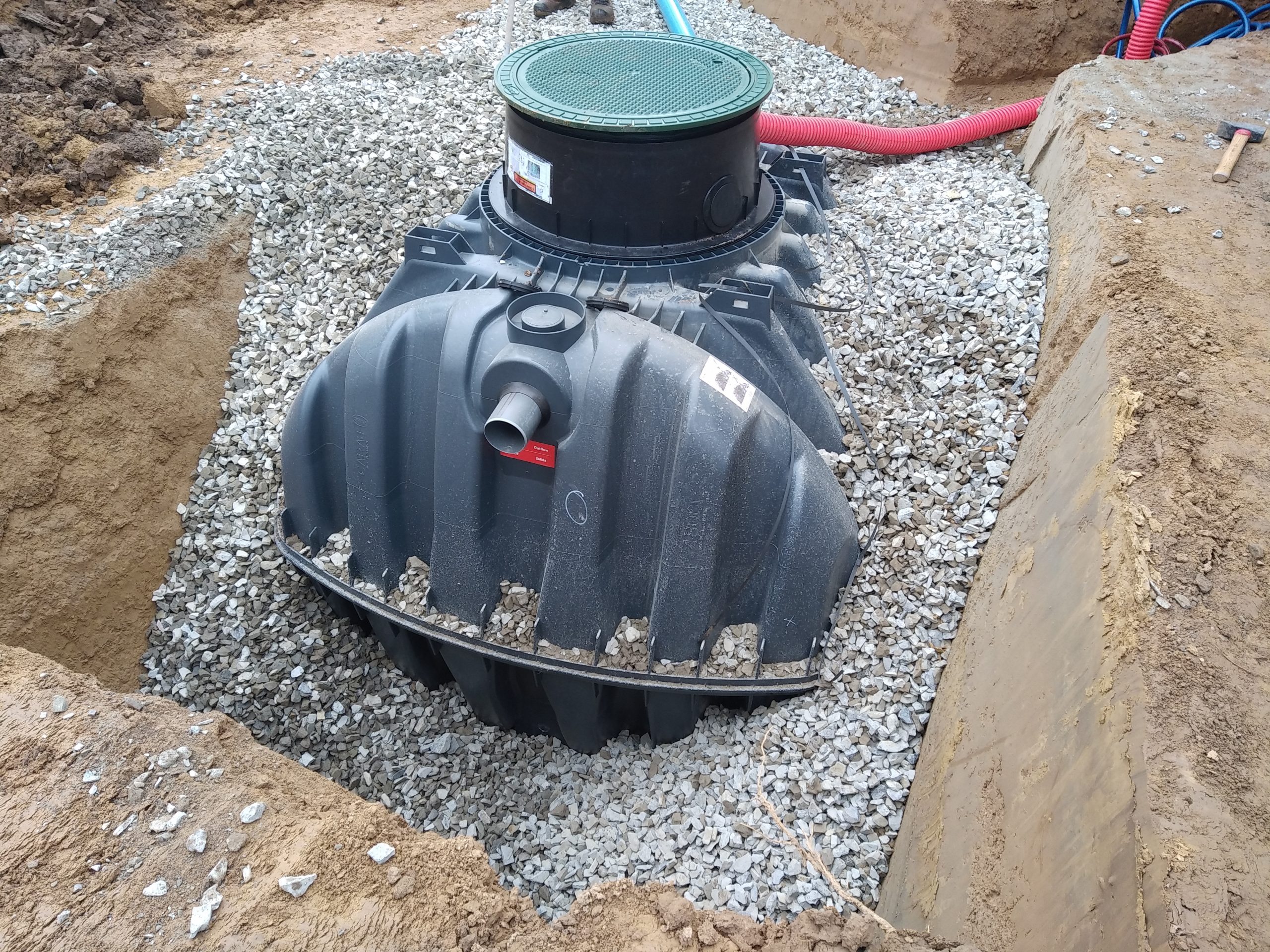

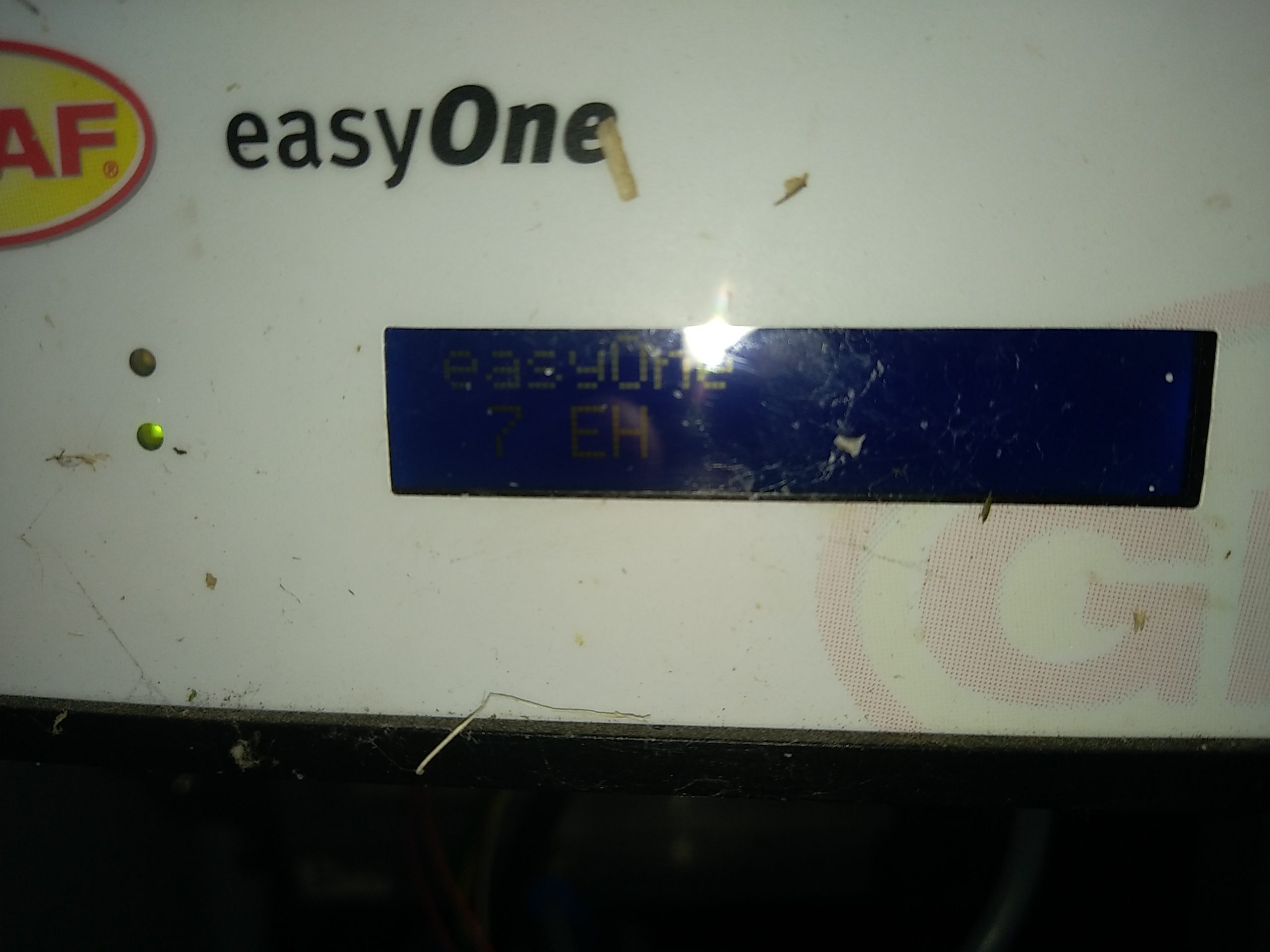

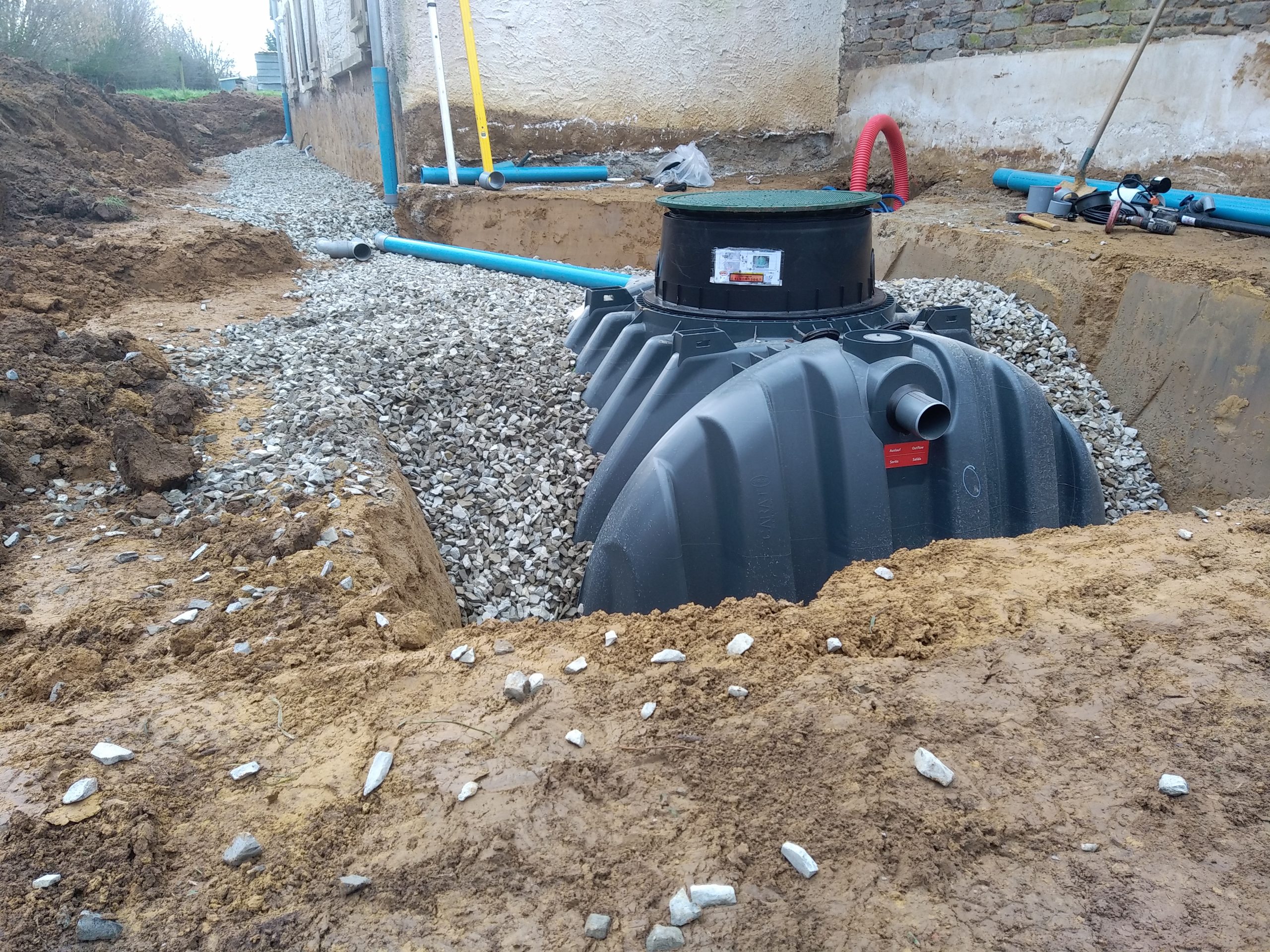

  • Micro station Graf EasyOne 7 EH par AQUAsoluces

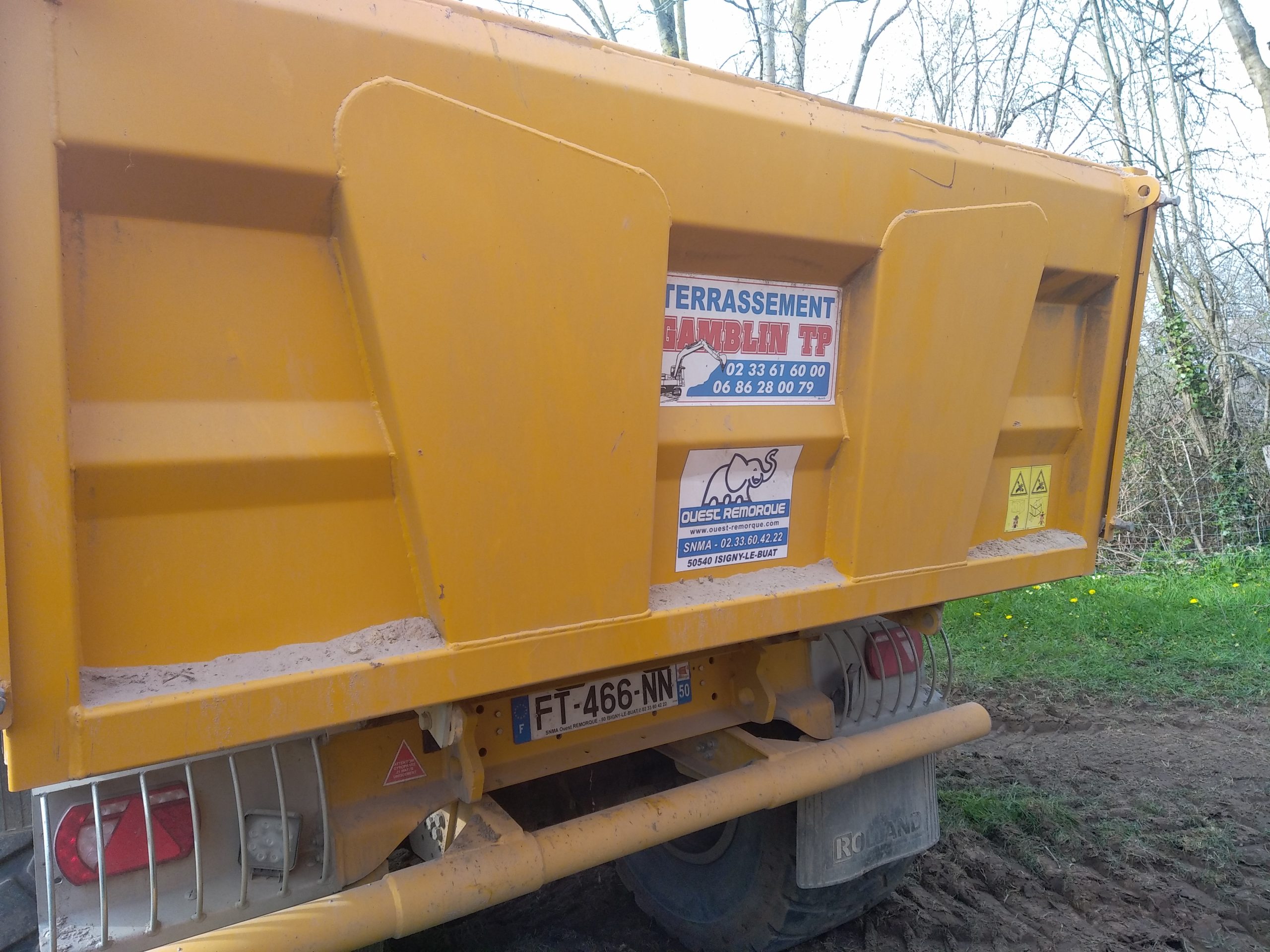

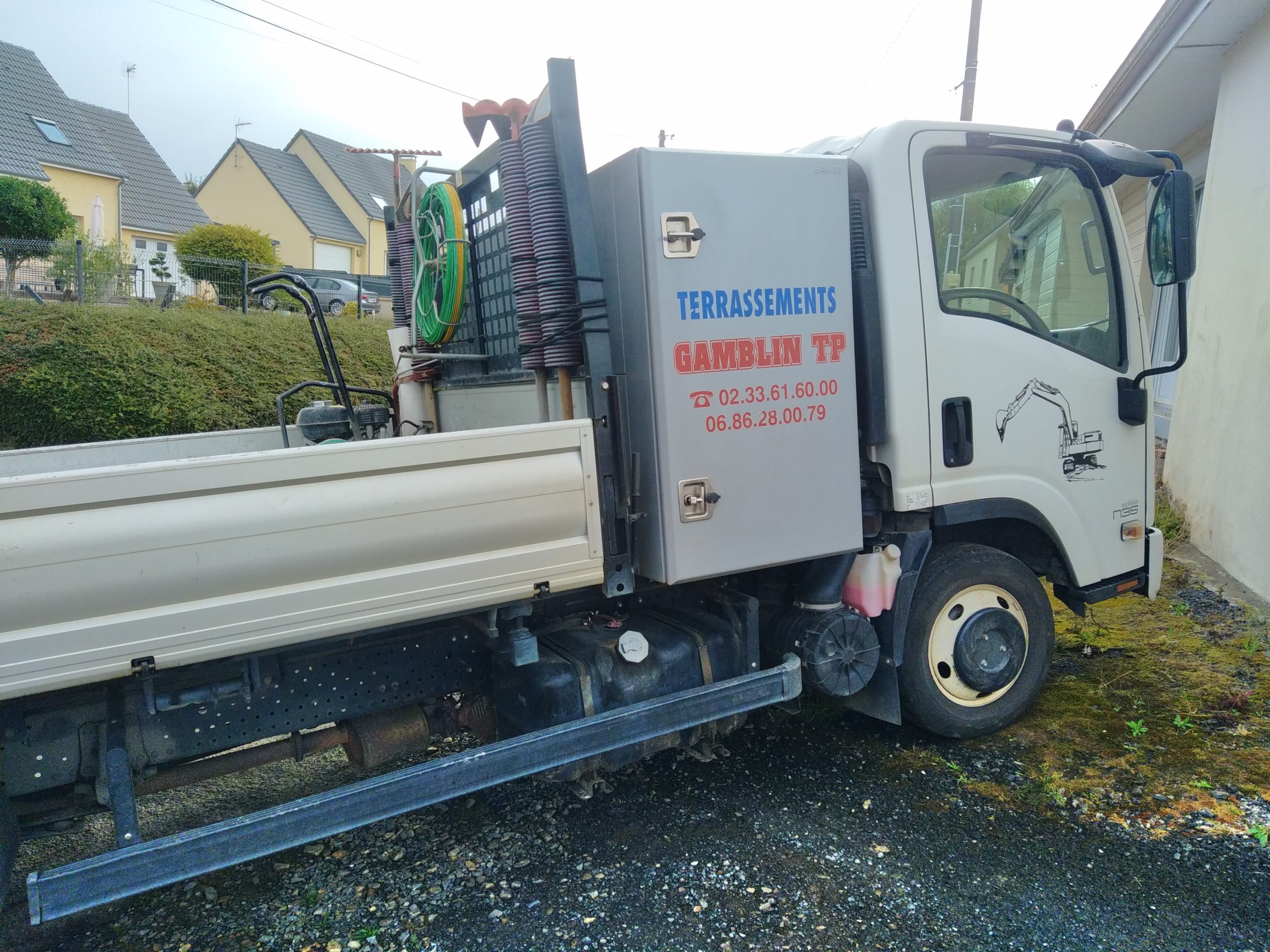

  • Gamblin TP

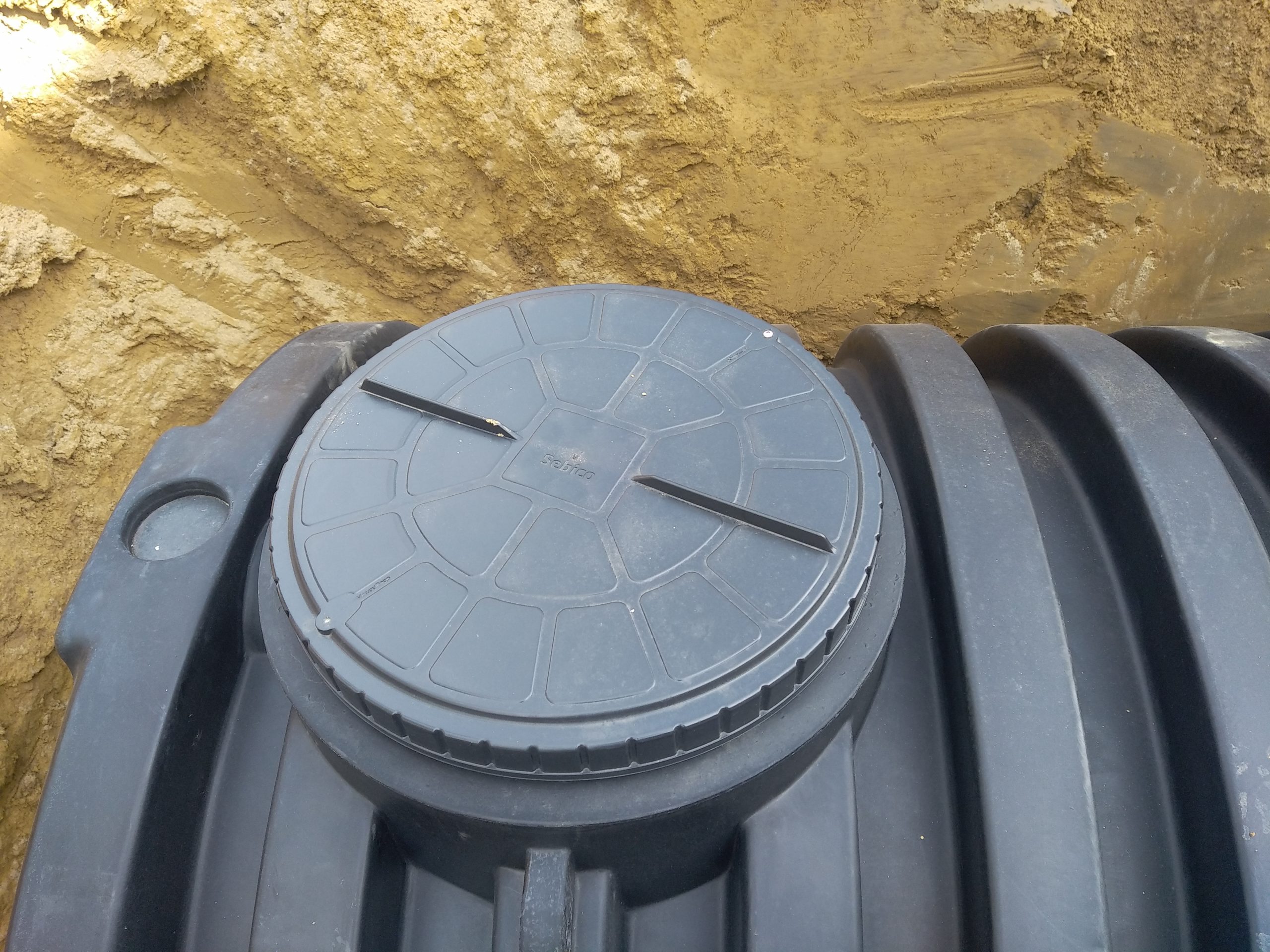

  • Micro station Graf EasyOne 7 EH par AQUAsoluces

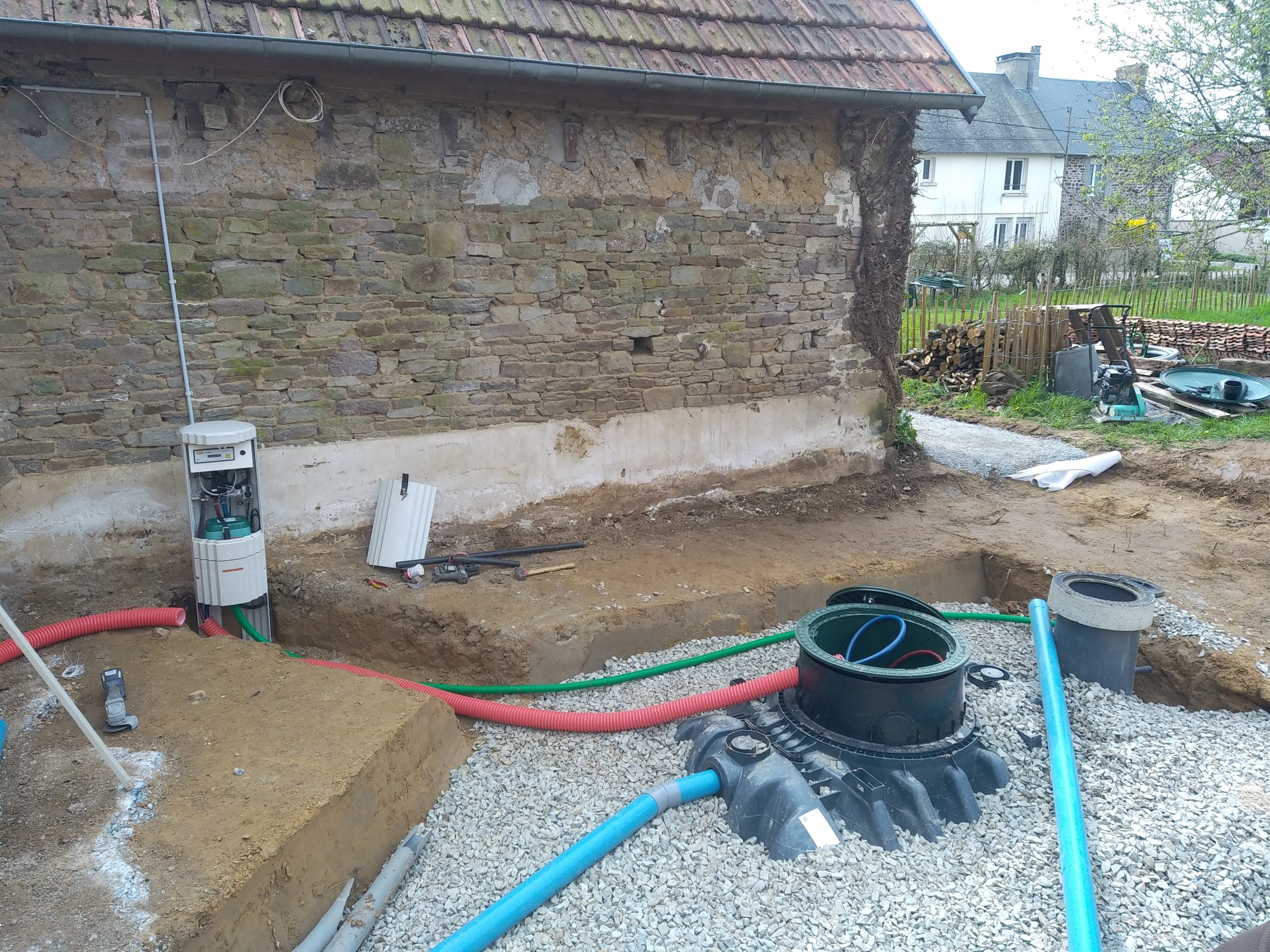

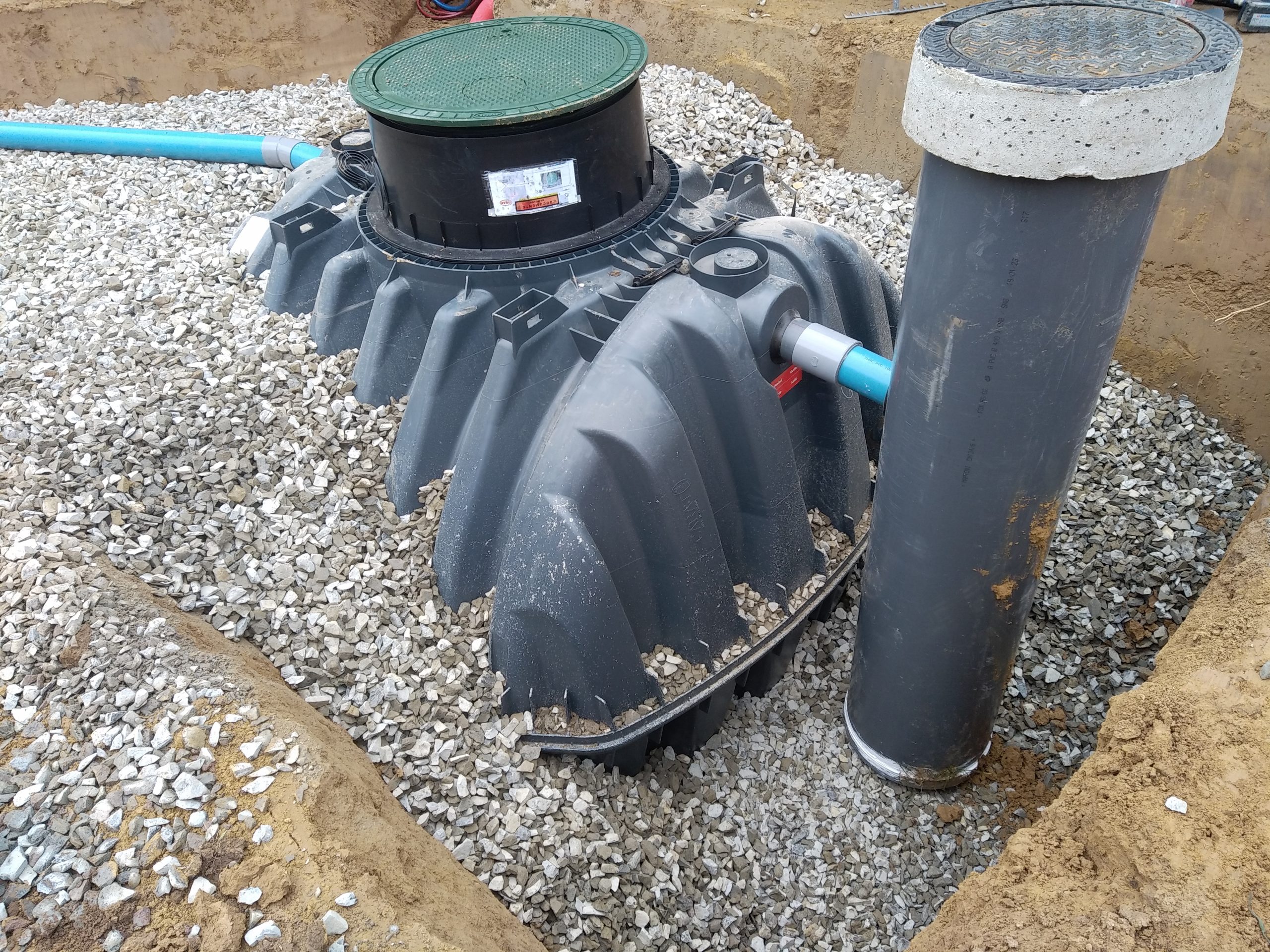

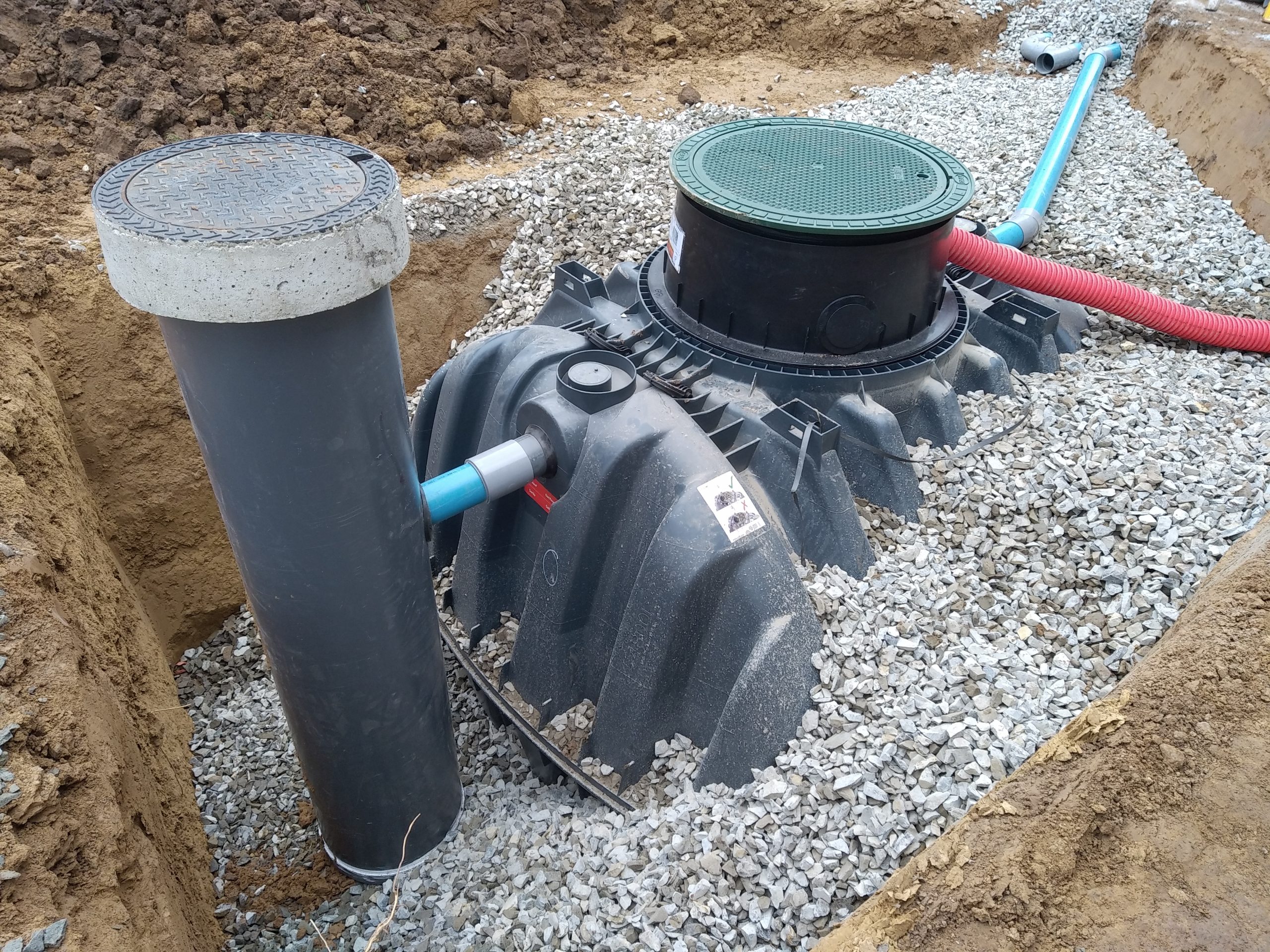

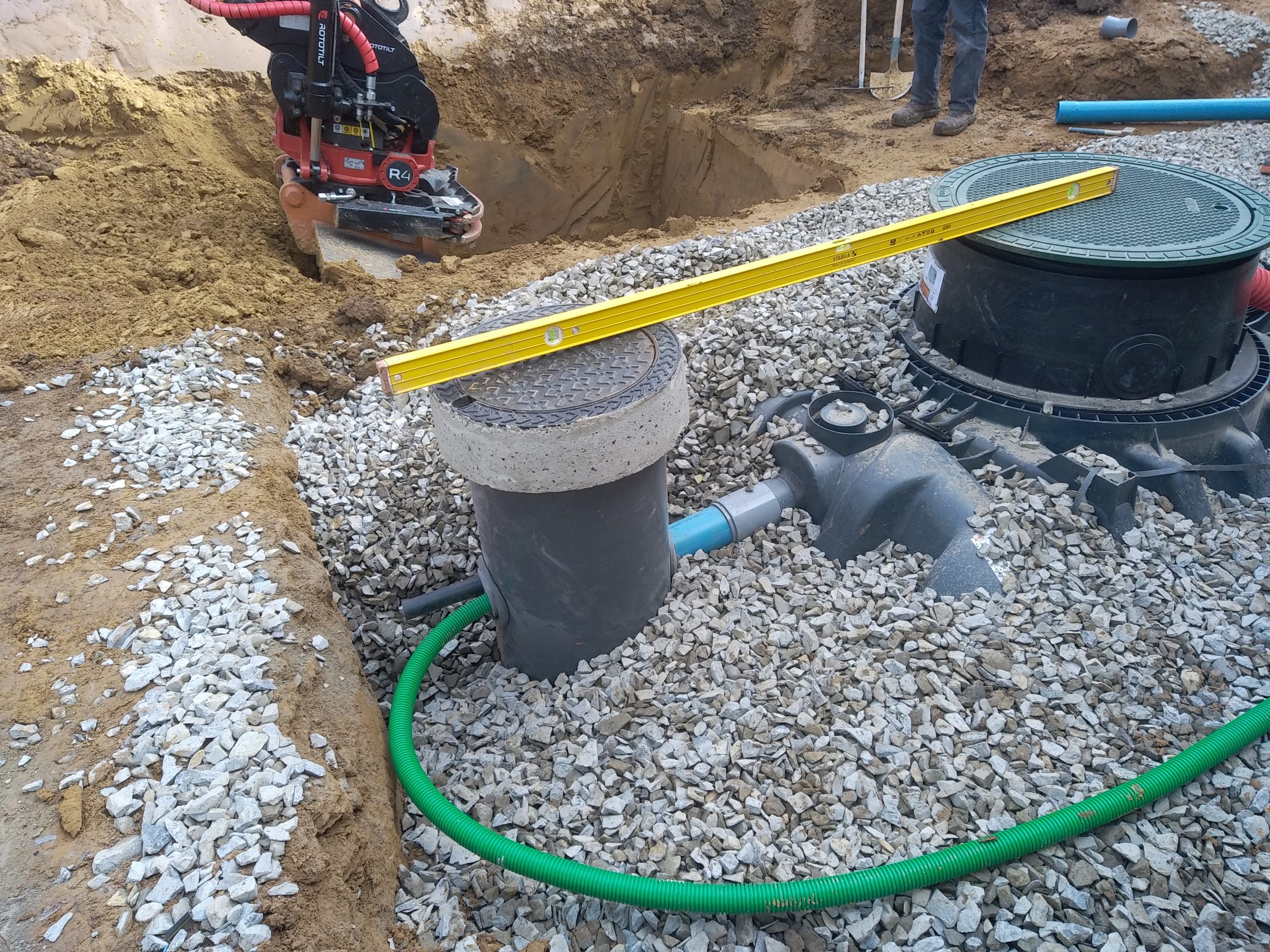

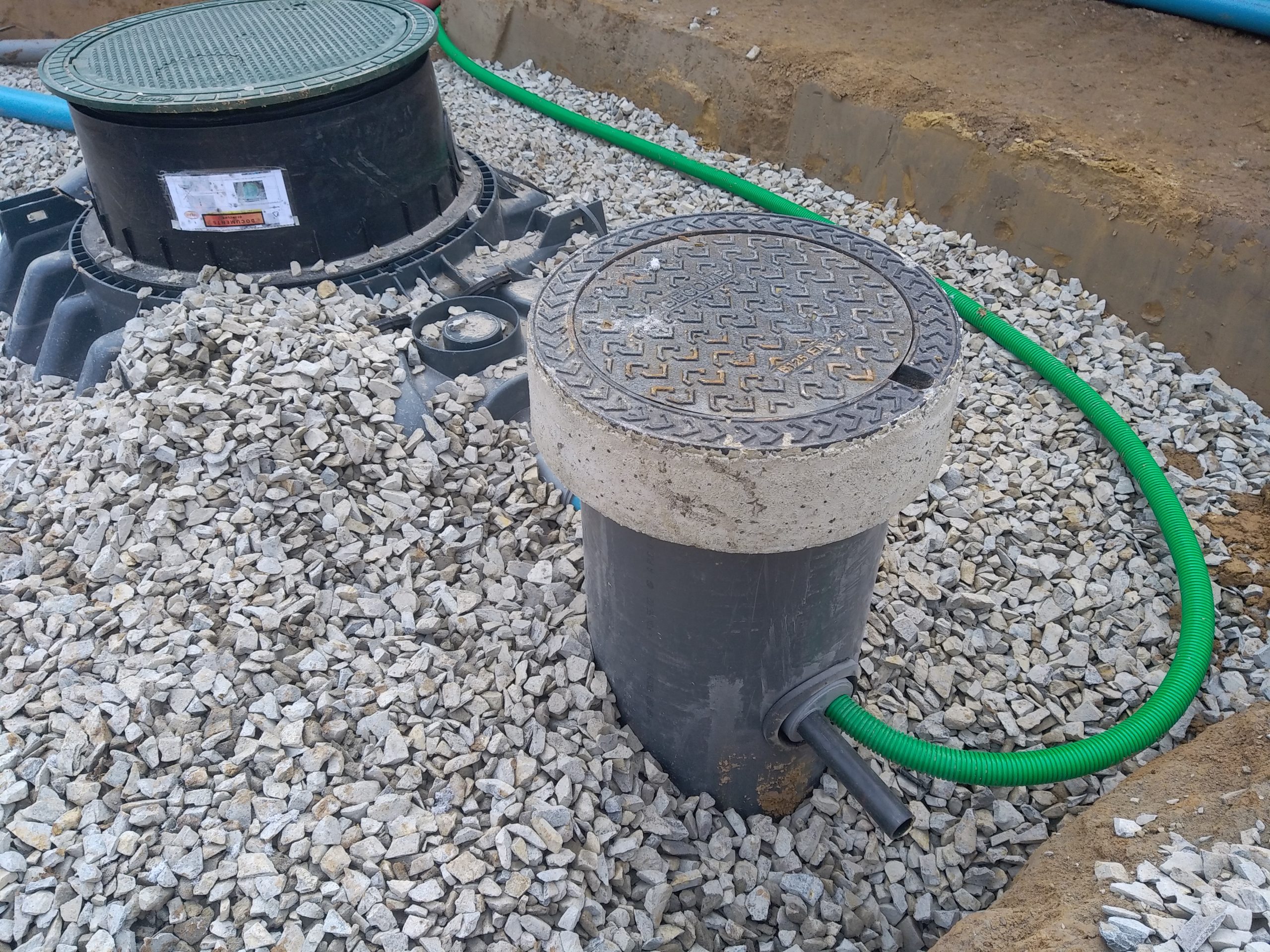

  • Micro station Graf EasyOne 7 EH + poste de relevage par AQUAsoluces
  • Micro station Graf EasyOne 7 EH + poste de relevage par AQUAsoluces
  • Micro station Graf EasyOne 7 EH + poste de relevage par AQUAsoluces
  • Micro station Graf EasyOne 7 EH + poste de relevage par AQUAsoluces
  • Gamblin TP
  • Récupérateur d’eau de pluie Gamblin TP
  • Récupérateur d’eau de pluie Gamblin TP
  • Récupérateur d’eau de pluie Gamblin TP
  • Récupérateur d’eau de pluie Gamblin TP
  • Micro station Graf EasyOne 7 EH + poste de relevage par AQUAsoluces
  • Récupérateur d’eau de pluie Gamblin TP
  • Micro station Graf EasyOne 7 EH + poste de relevage par AQUAsoluces

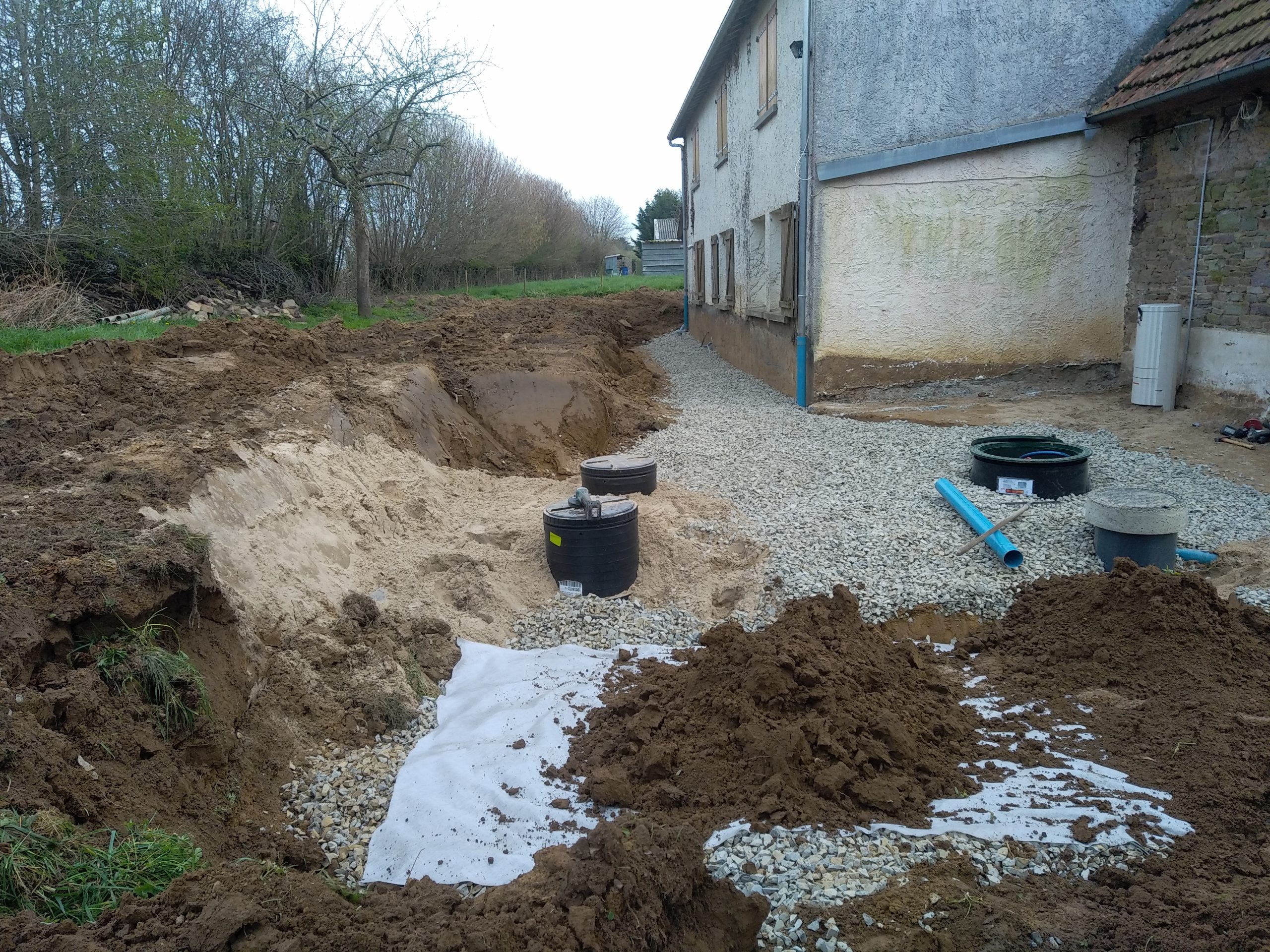

  • Micro station + poste de relevage & récupérateur d’eau de pluie

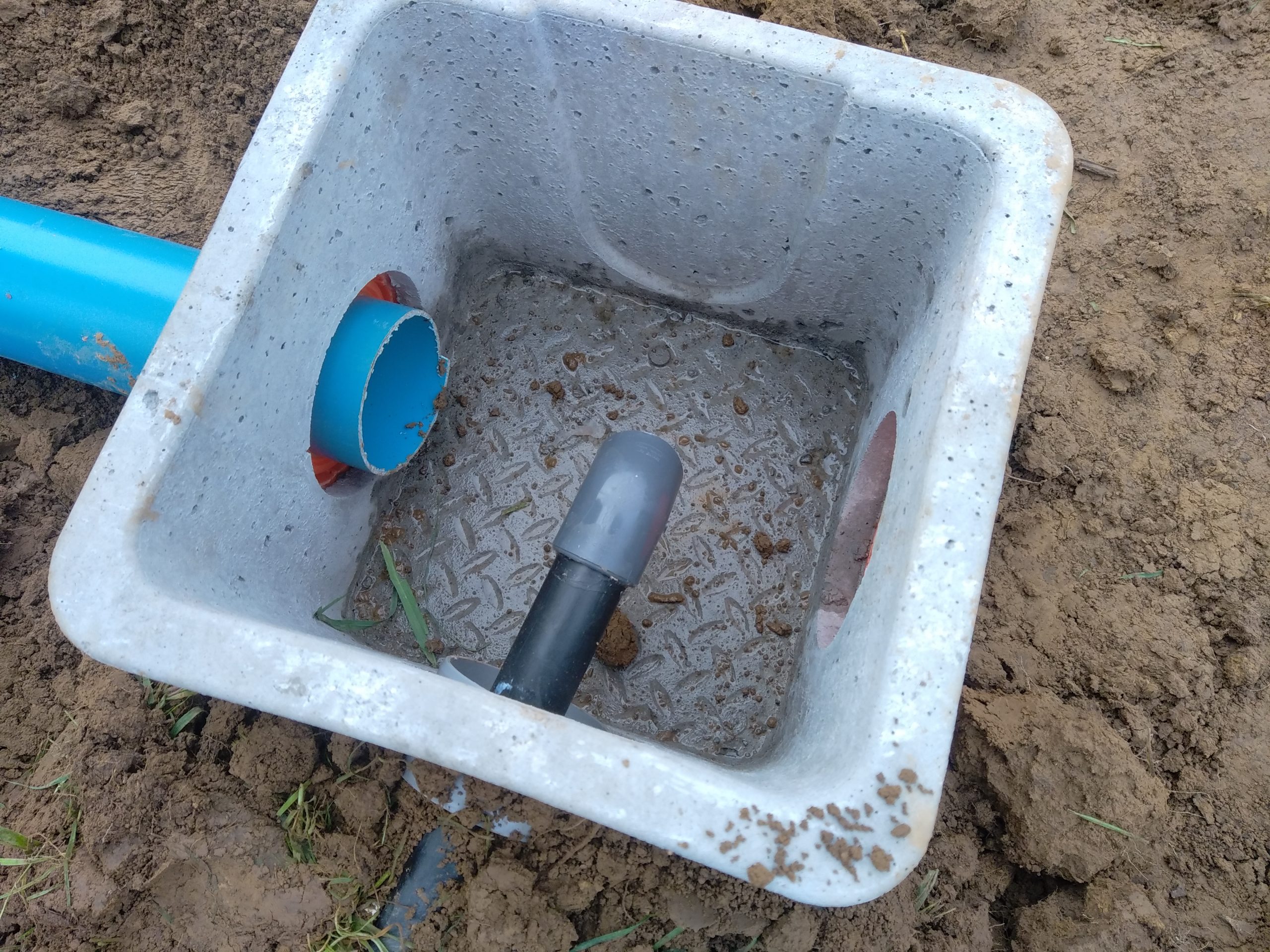

  • Brise jet pour injection

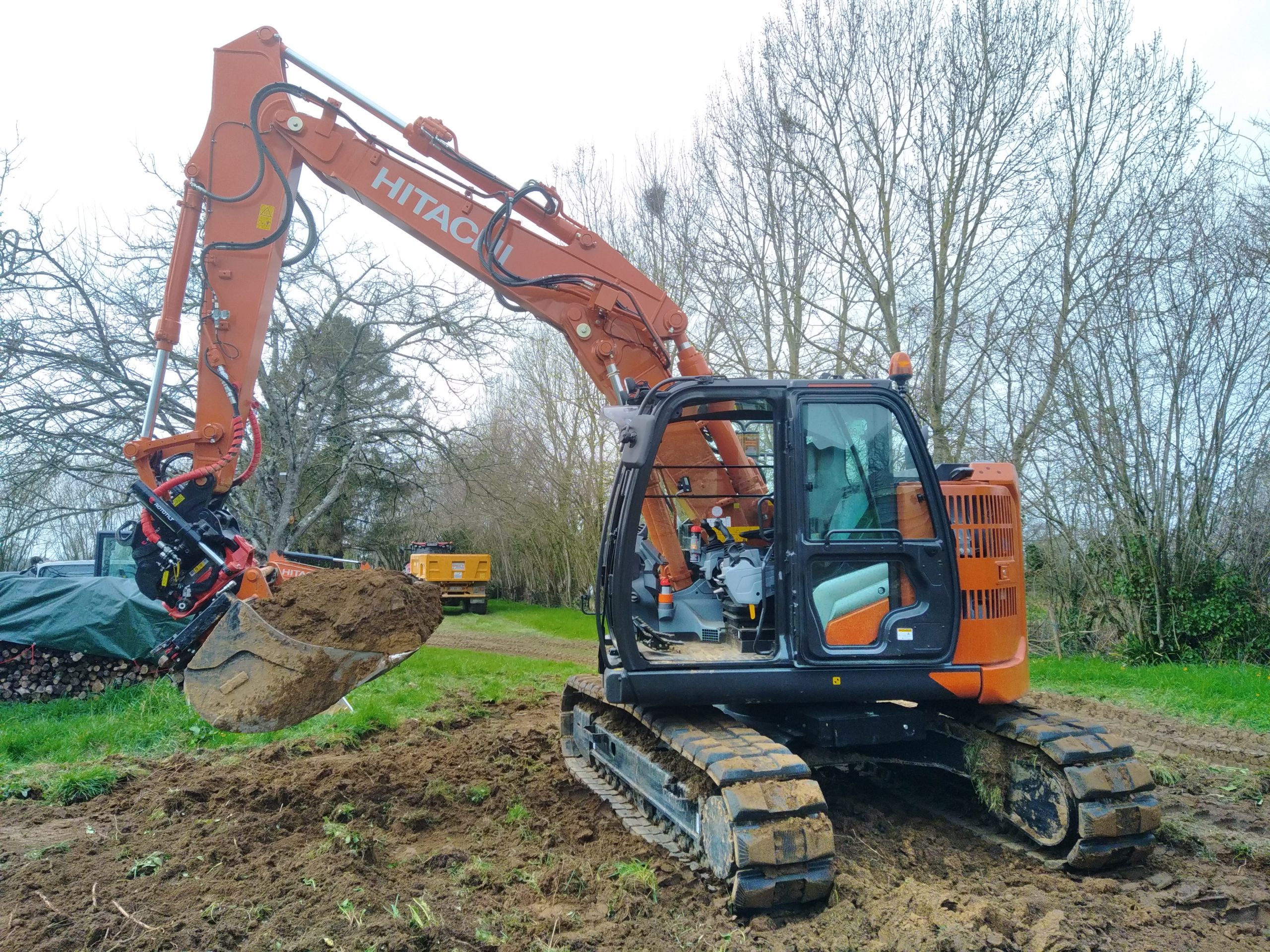

  • Gamblin TP
  • Gamblin TP
  • Gamblin TP
  • Gamblin TP
  • Gamblin TP

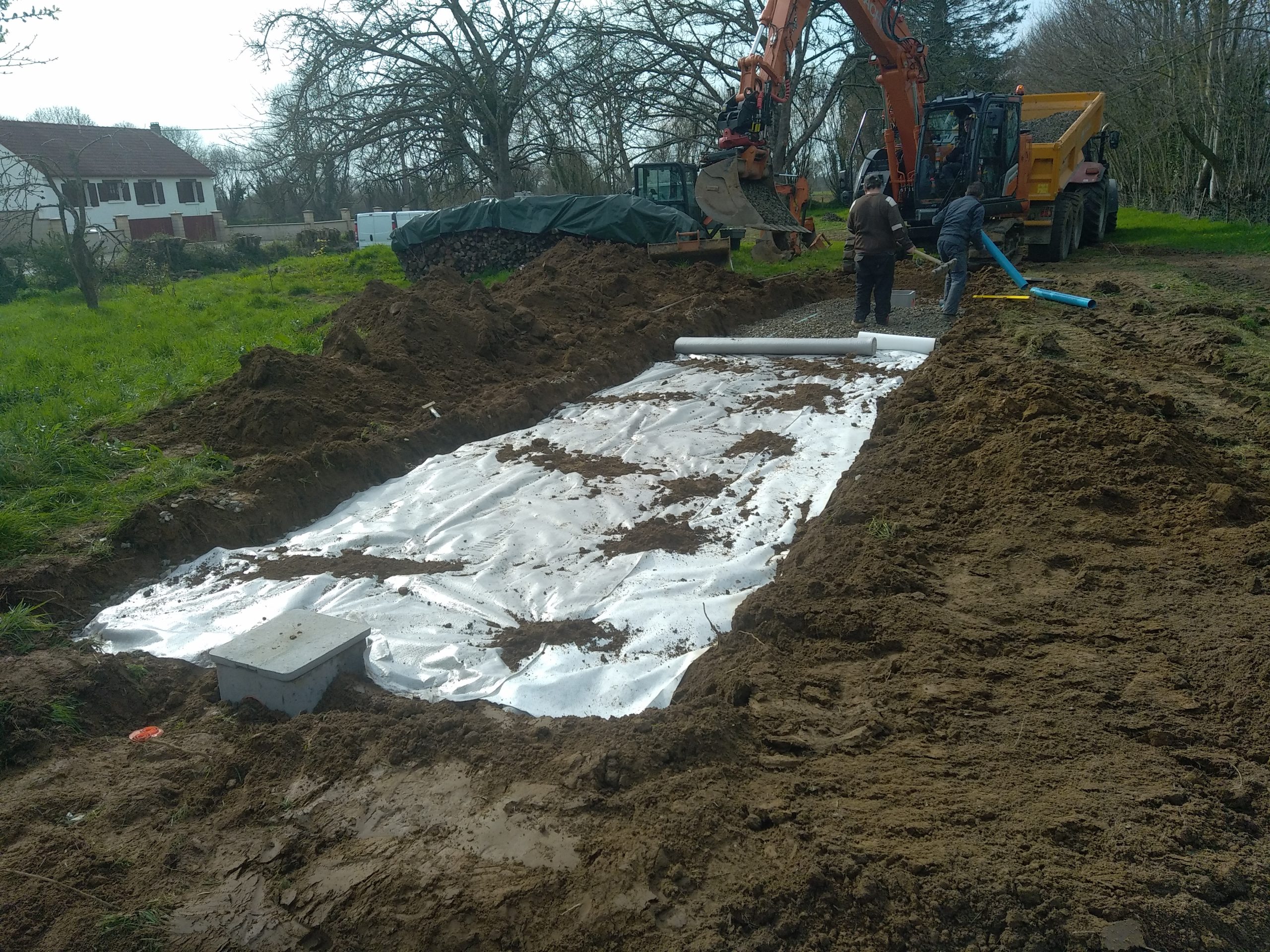

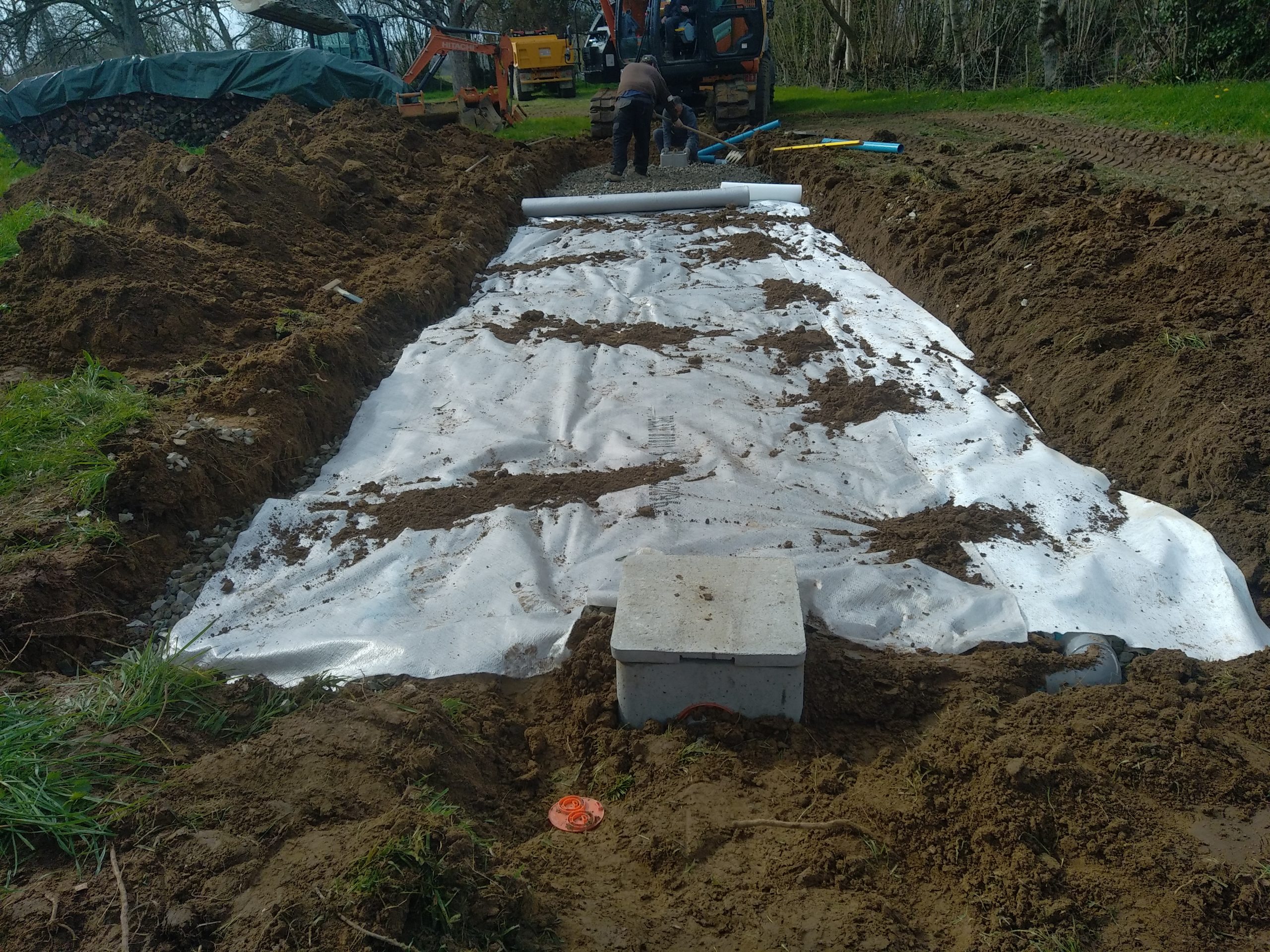

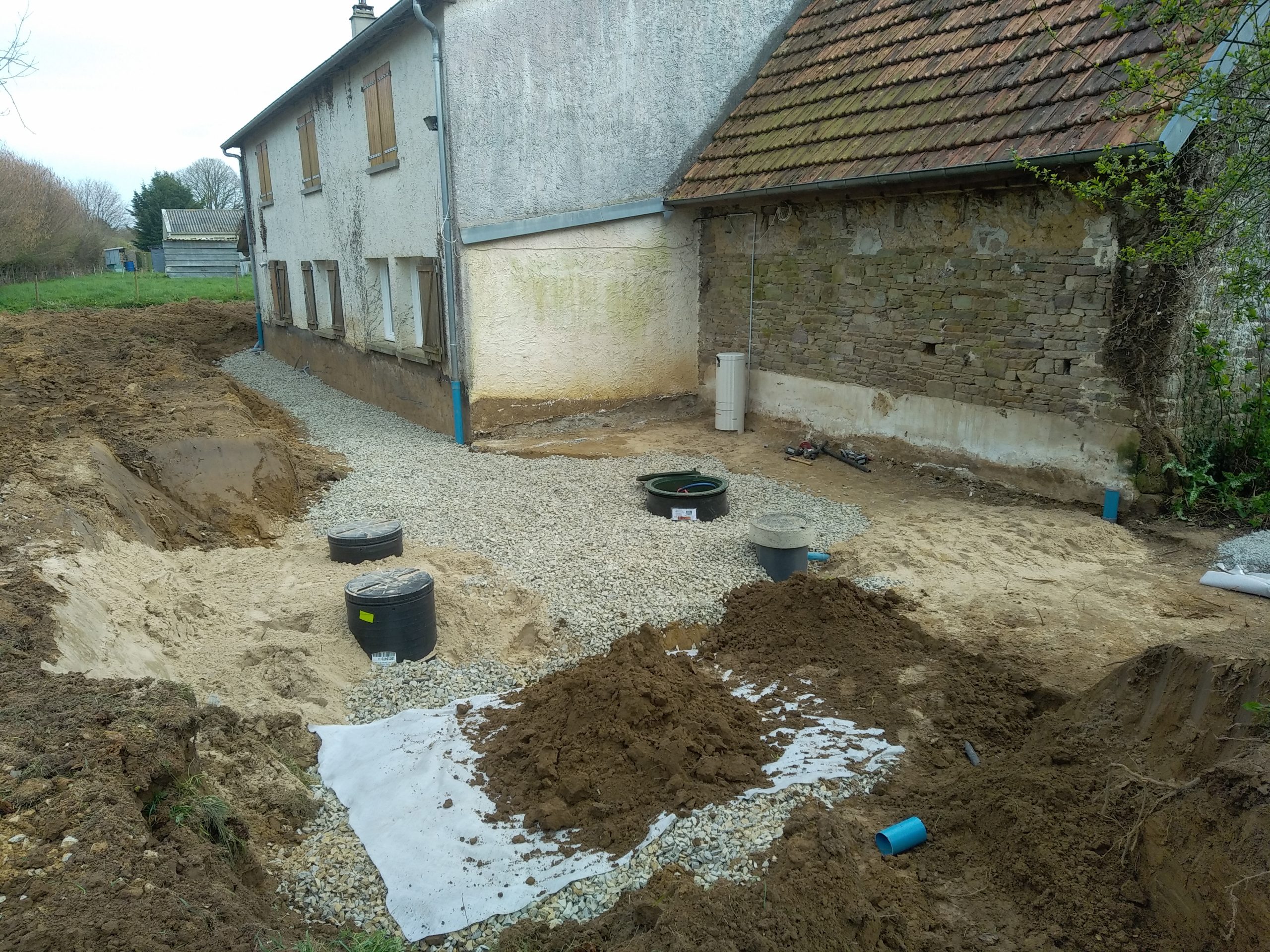

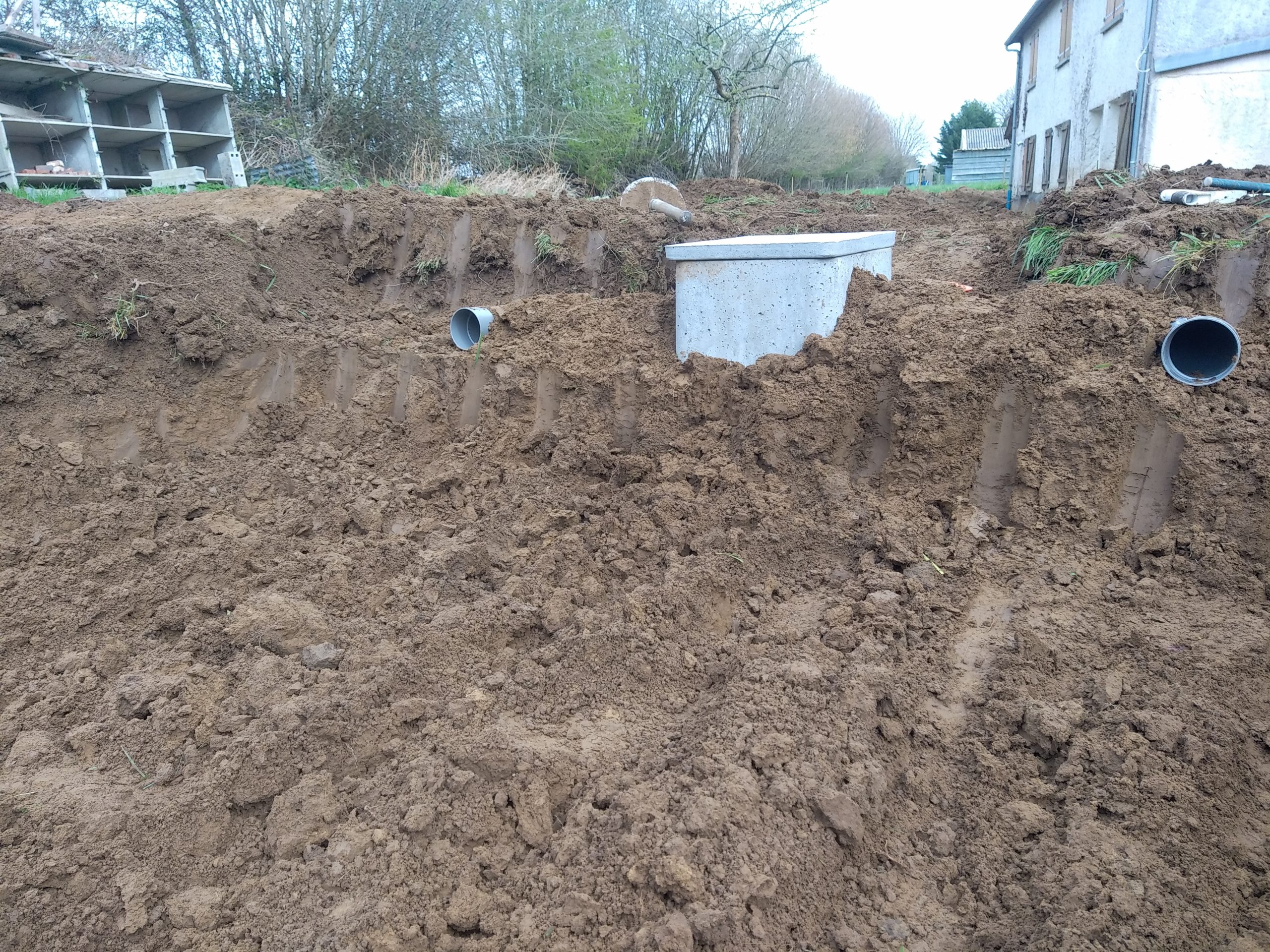

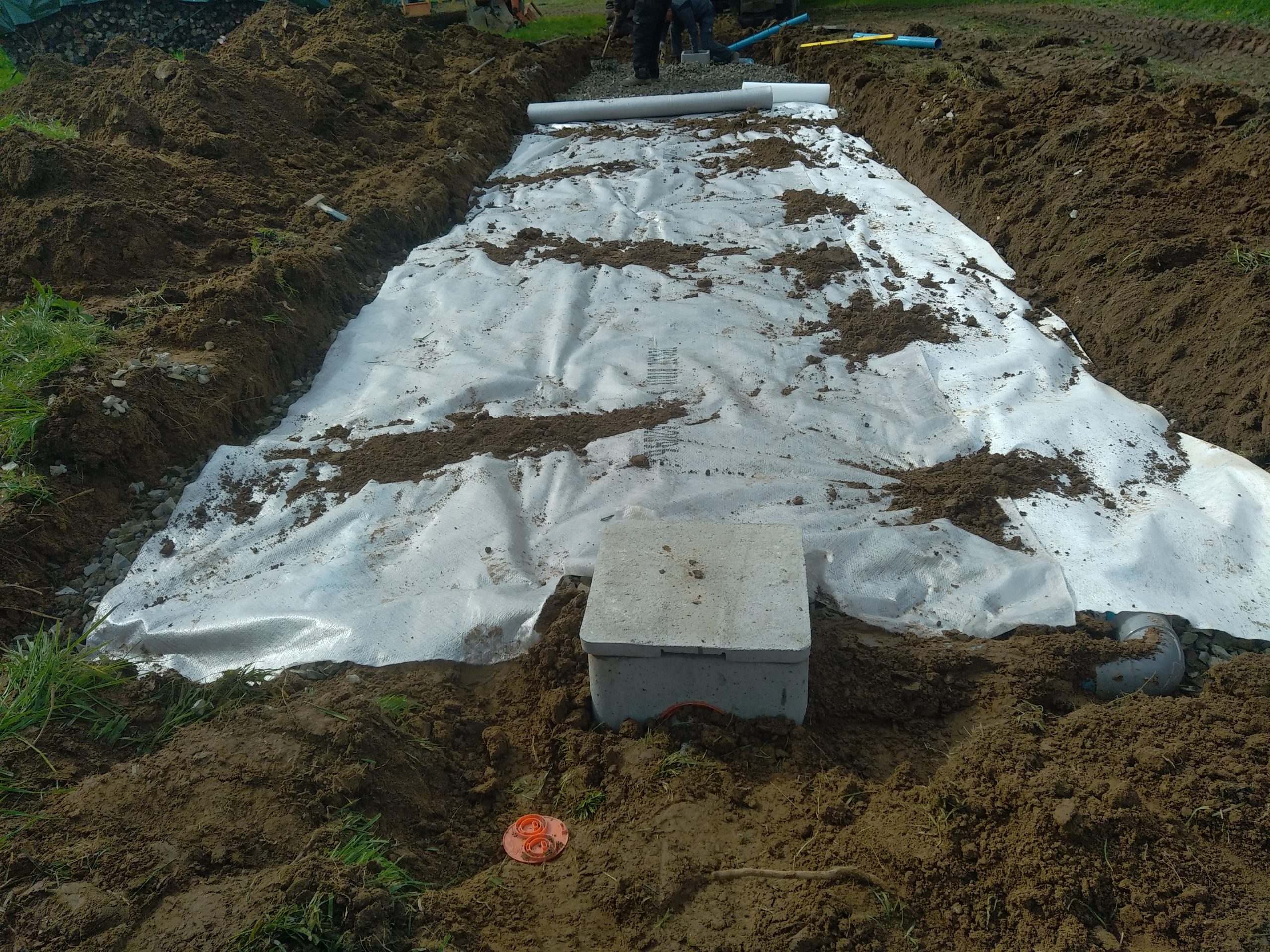

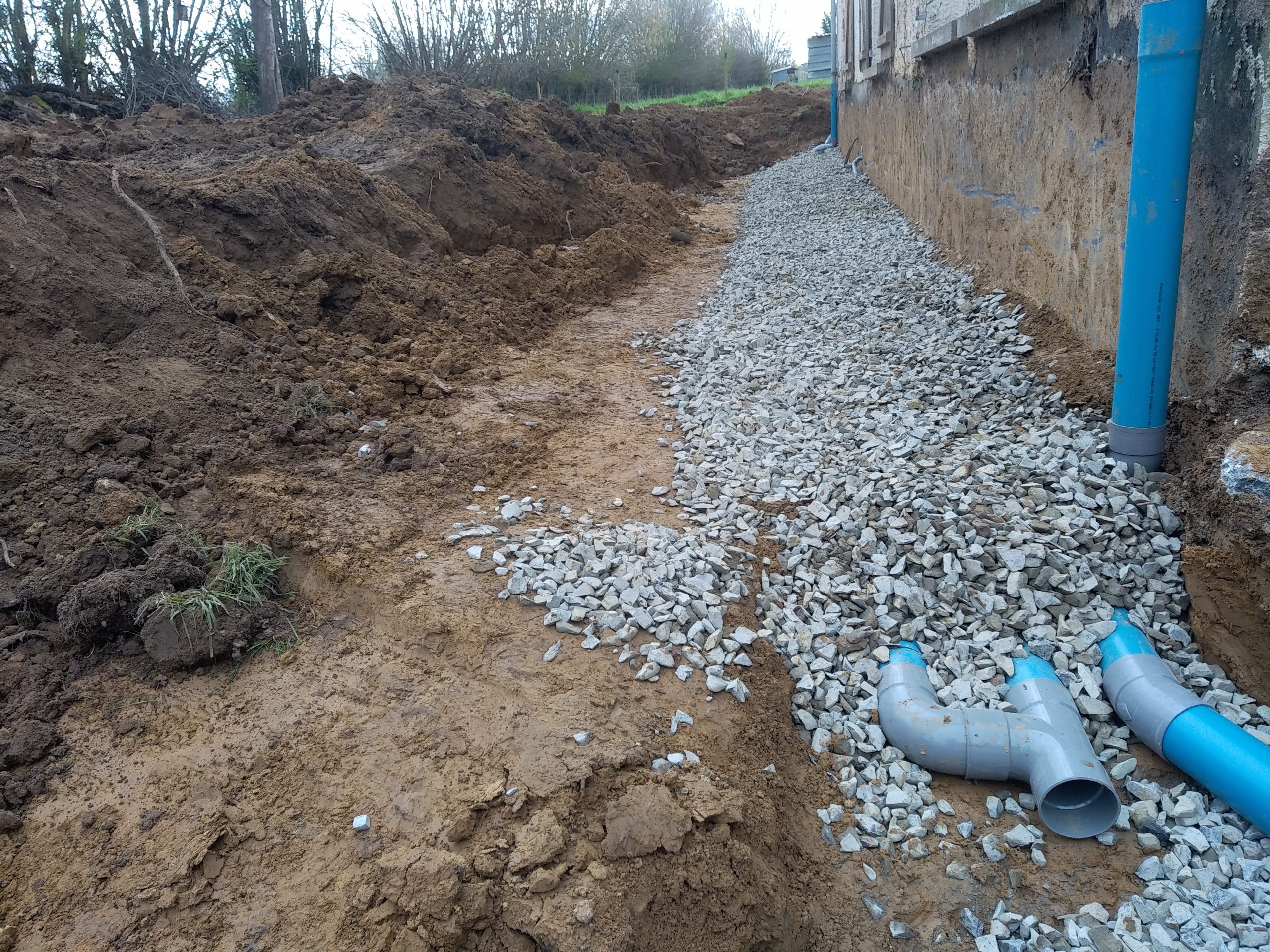

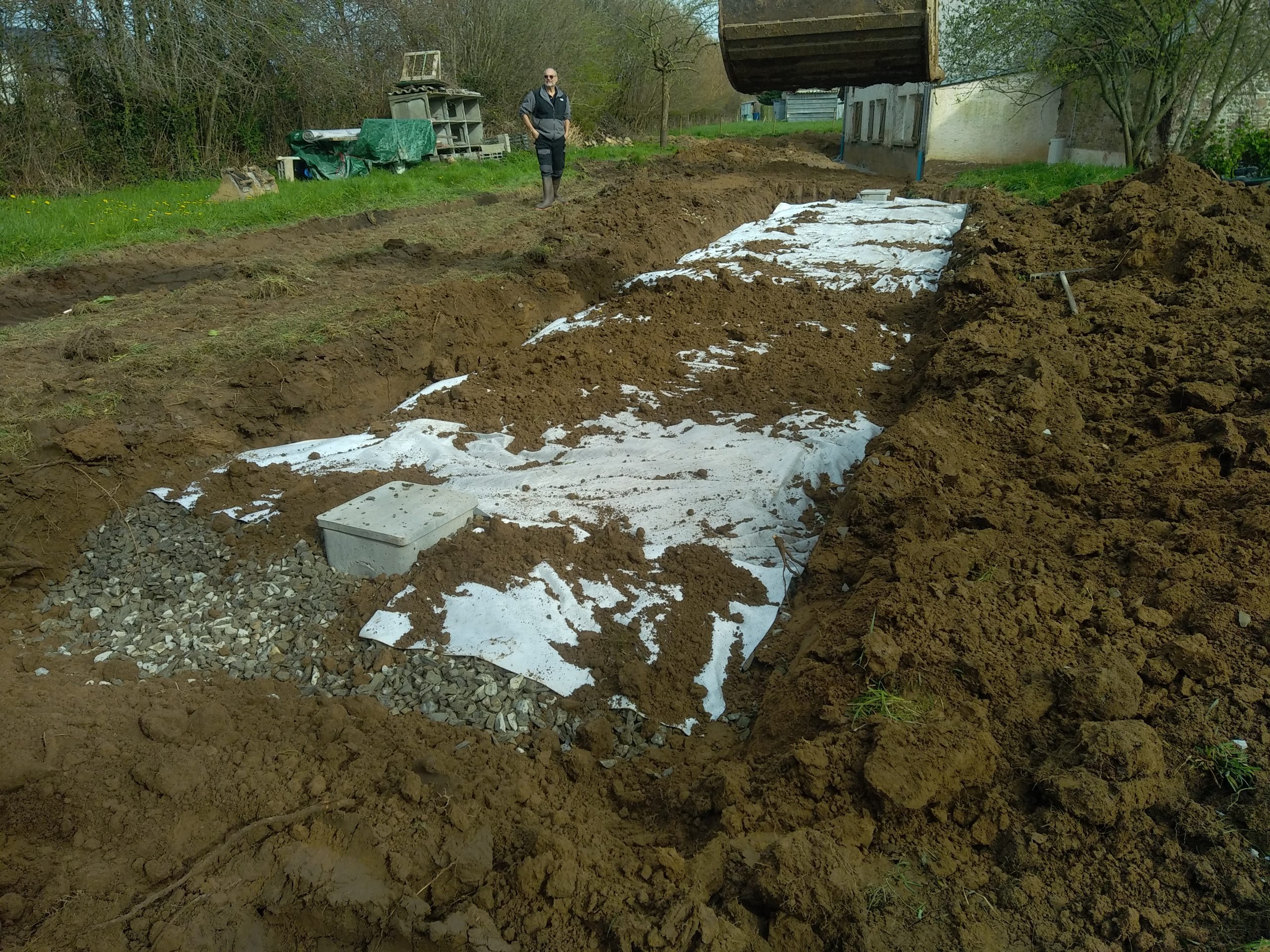

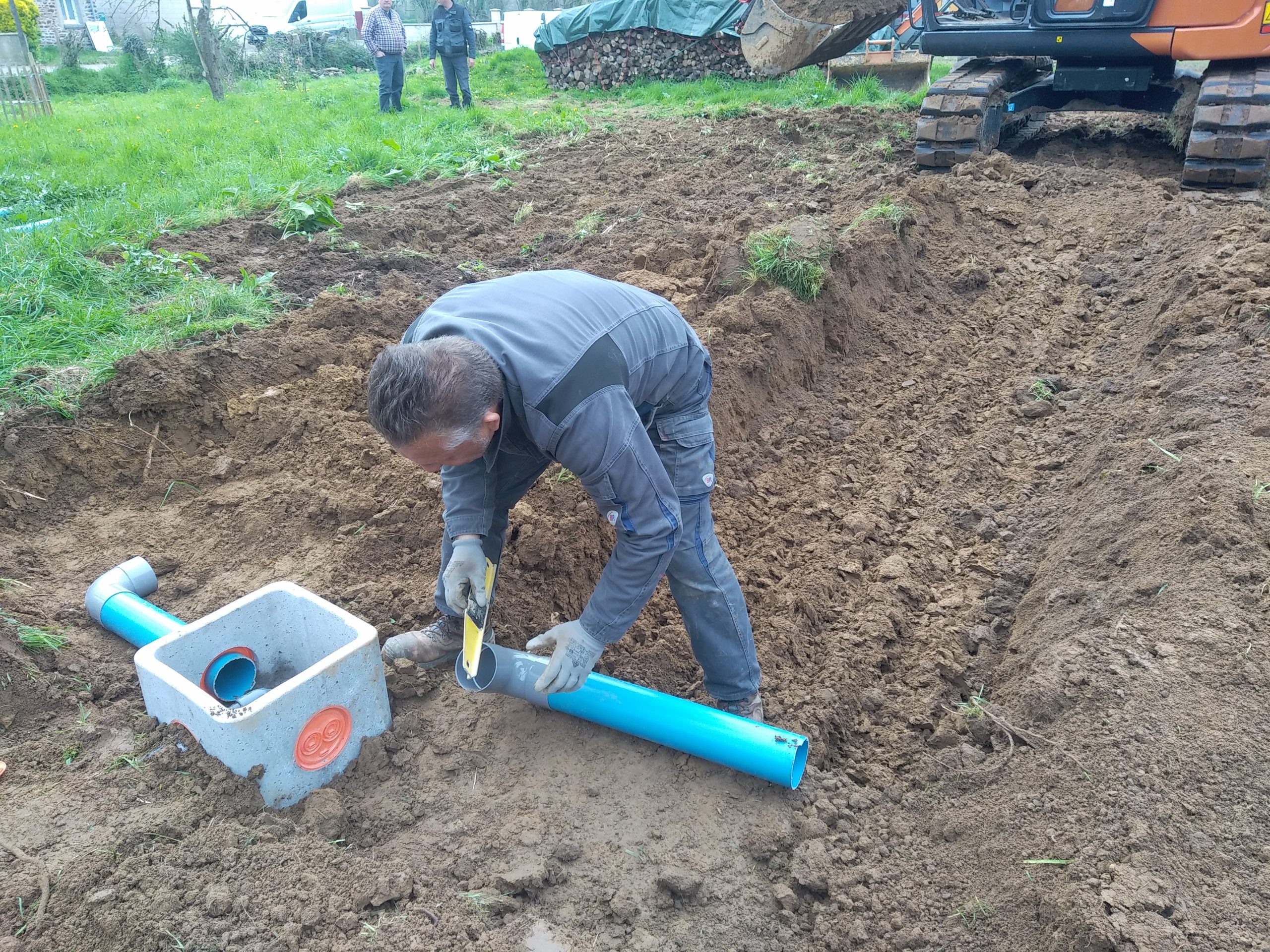

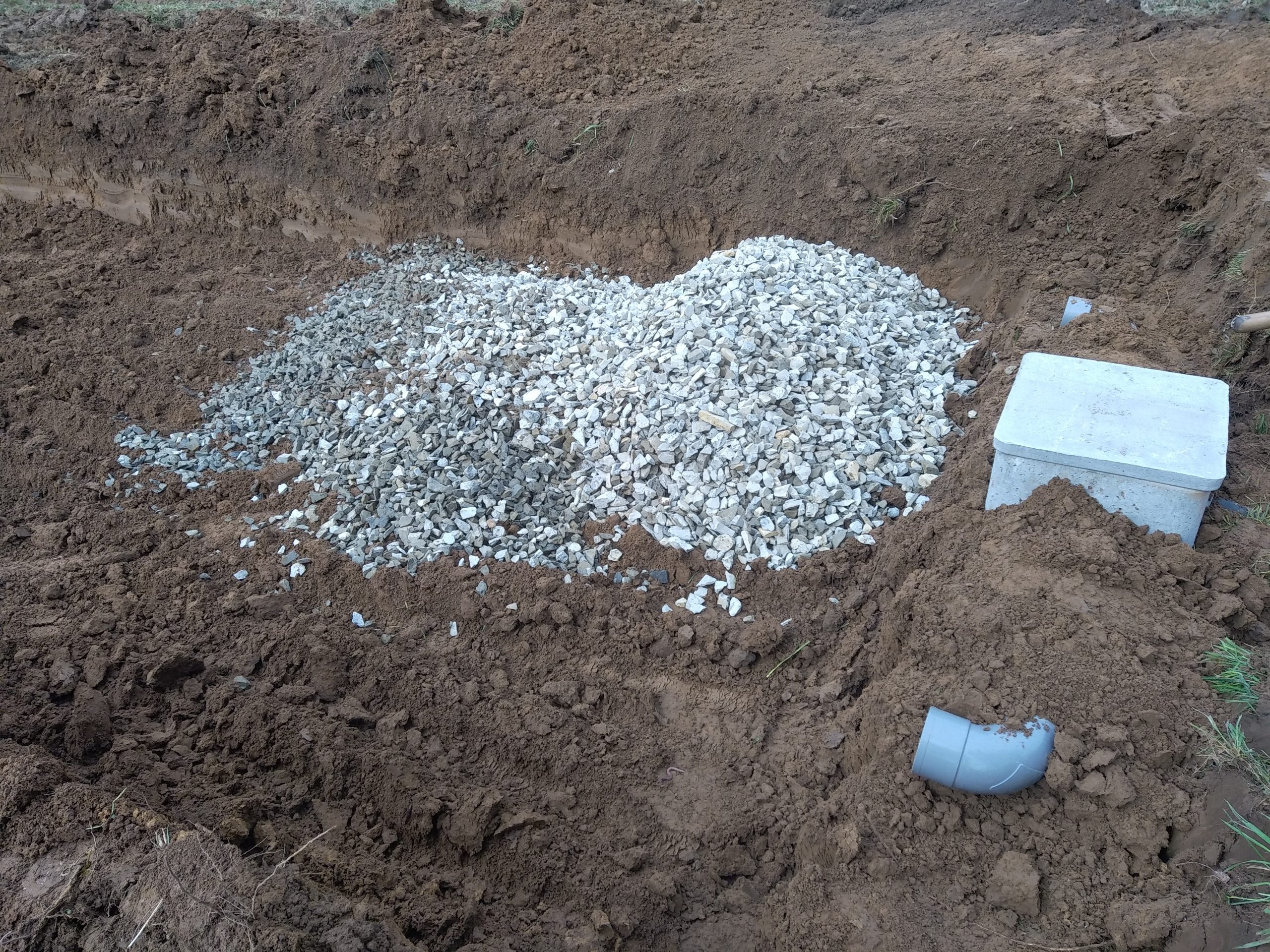

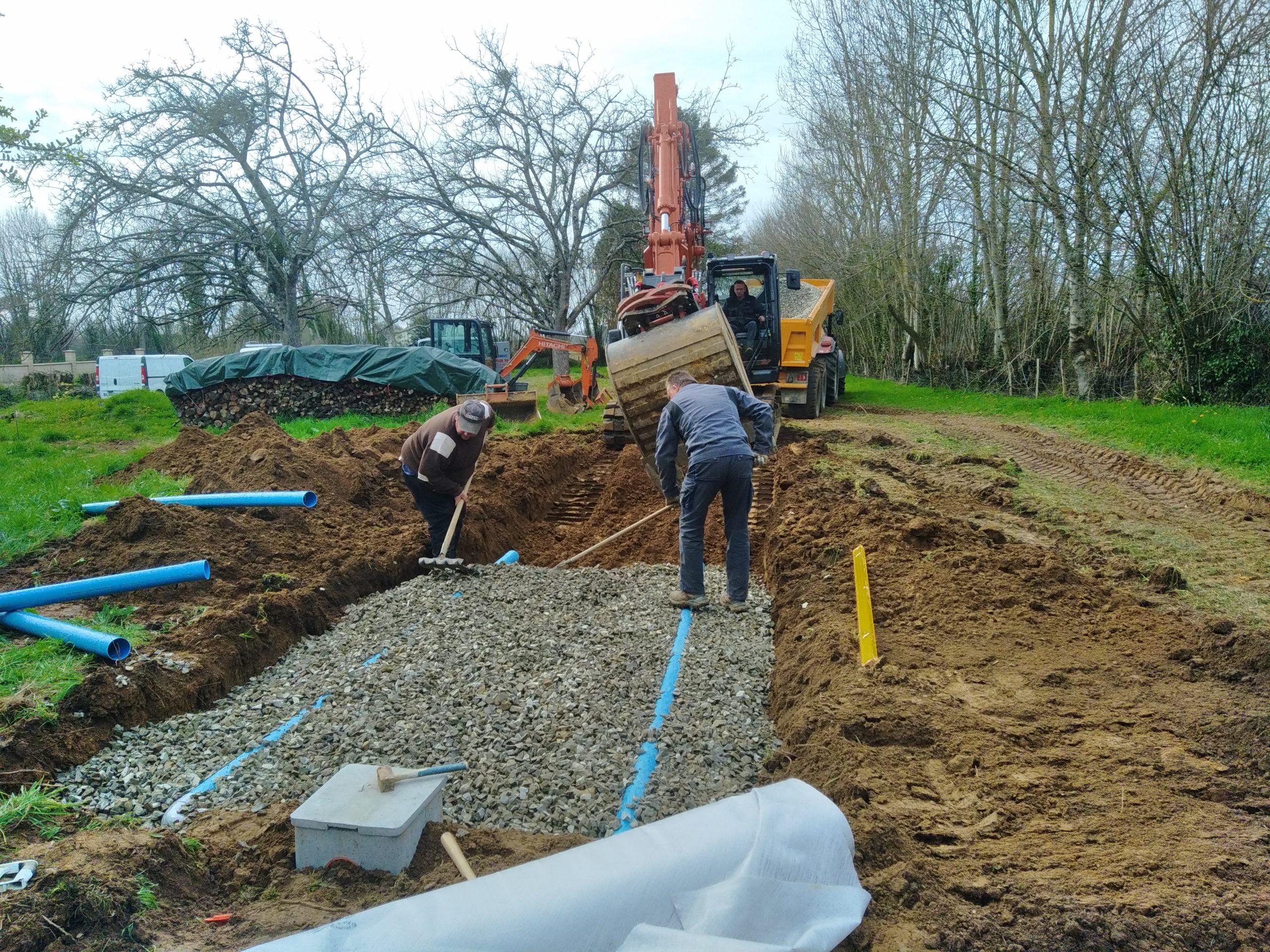

  • Lit d’infiltration par Gamblin TP
  • Lit d’infiltration par Gamblin TP
  • Lit d’infiltration par Gamblin TP
  • Lit d’infiltration par Gamblin TP
  • Lit d’infiltration par Gamblin TP
  • Gamblin TP
AQUAsoluces & Gamblin TP : pose d’une micro-station d’épuration ( étude, installation, entretien )

24e Carrefour des Gestions Locales de l’Eau

Une formation rapide mais intense !

Nous partons tôt ce matin, direction Rennes, accompagné de Jean-Michel, notre partenaire NatiBox de Saint-Lô, pour assister au 24e Carrefour des Gestions Locales de l’Eau ( CGLE ).

L’occasion pour nous de lui présenter et le former rapidement sur les nombreuses solutions techniques disponibles pour l’assainissement des eaux usées domestiques issues de ses futures installations de studio de jardin :

Nous visitons ainsi plusieurs fabricants et distributeurs tels que Penet, ATB France ( micro station Puroo ), Pedrollo ( pompes ), Thebault béton, Premier Tech Aqua ( filtre compact Ecoflo ), Simop ( filtre compact Bionut ), DBO Expert ( filtre Enviro-Septic ), Sotralentz ( filtre compact Actifiltre ), Plasson, Graf ( micro station EasyOne ) …

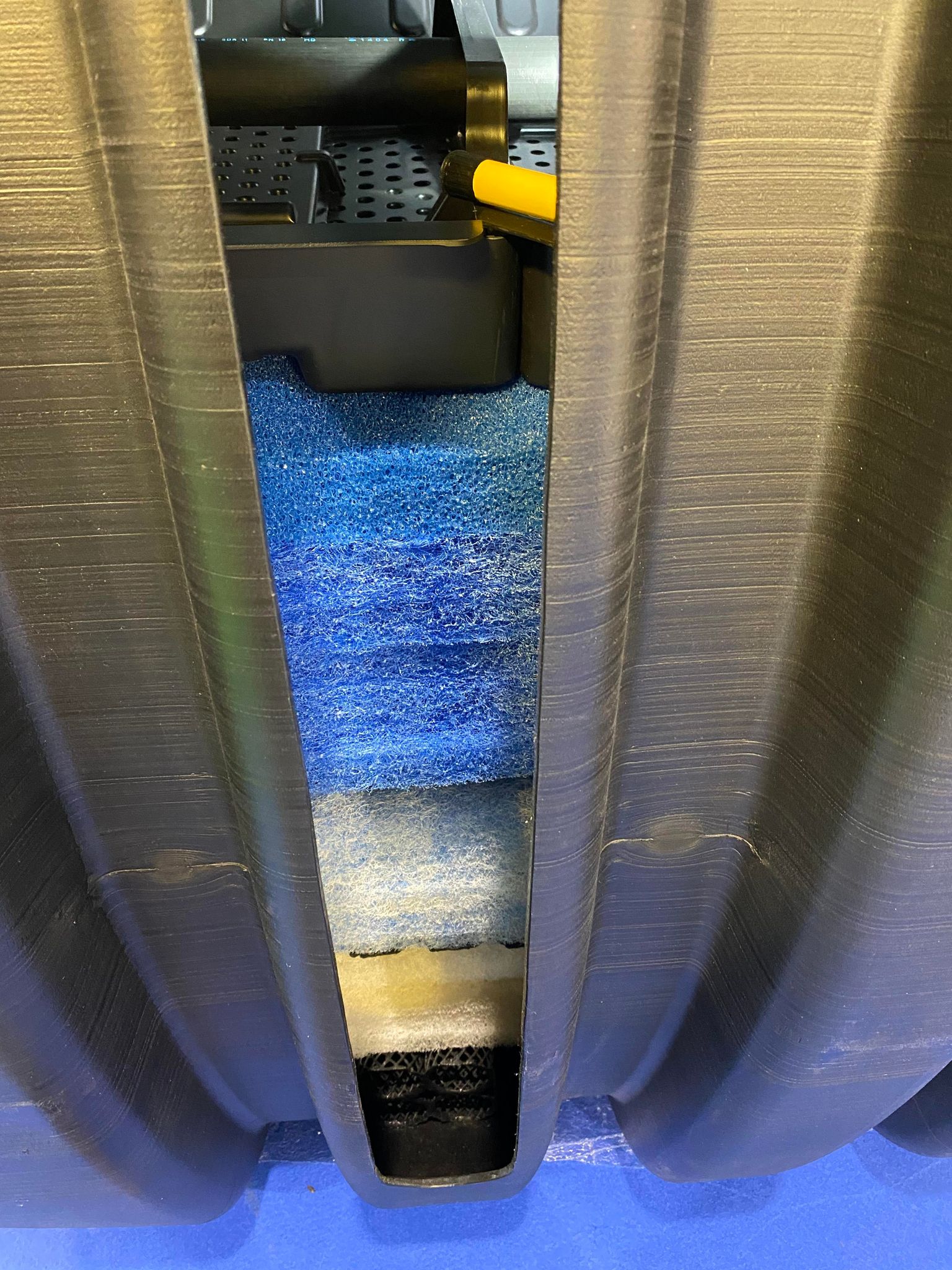

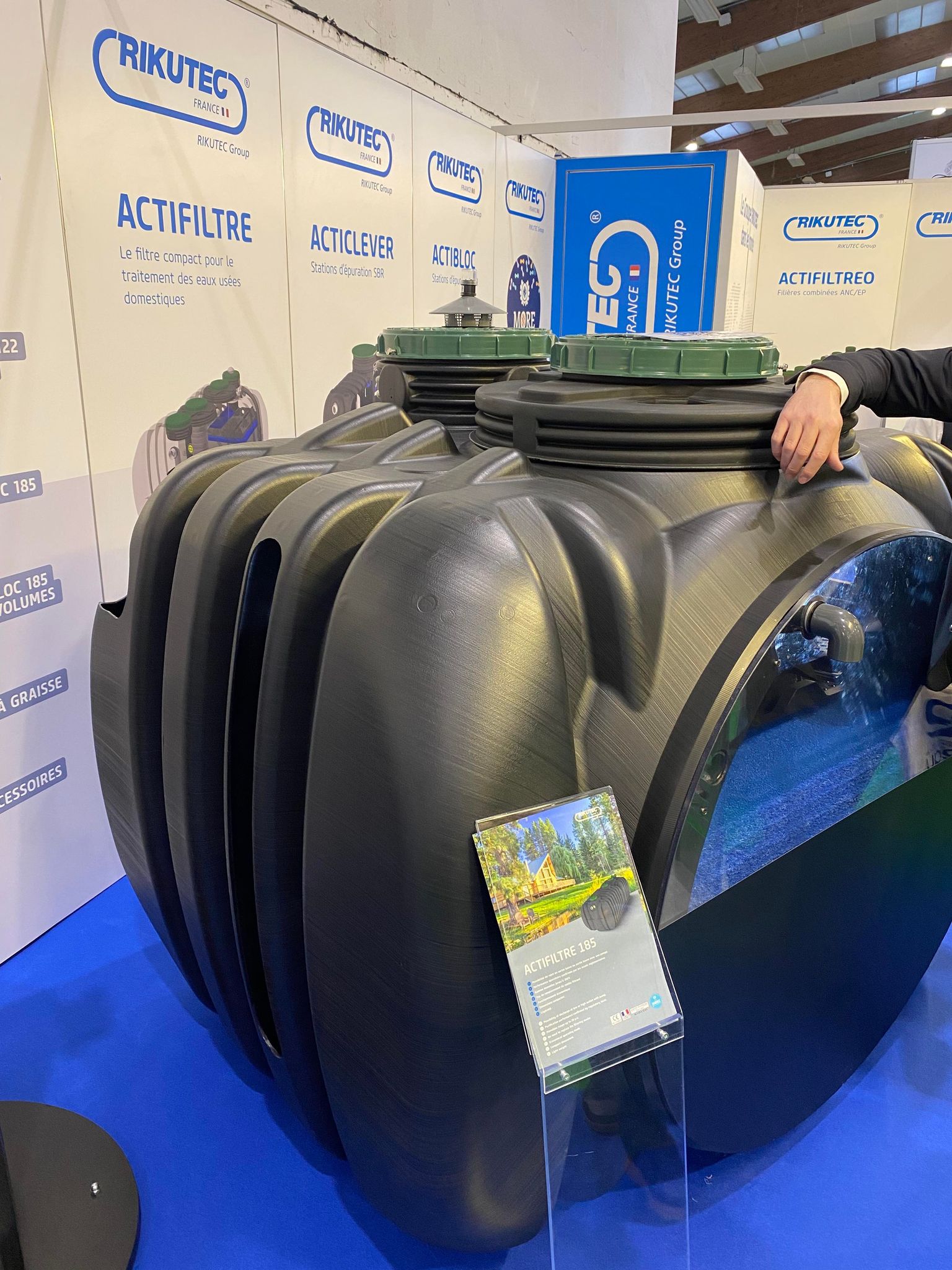

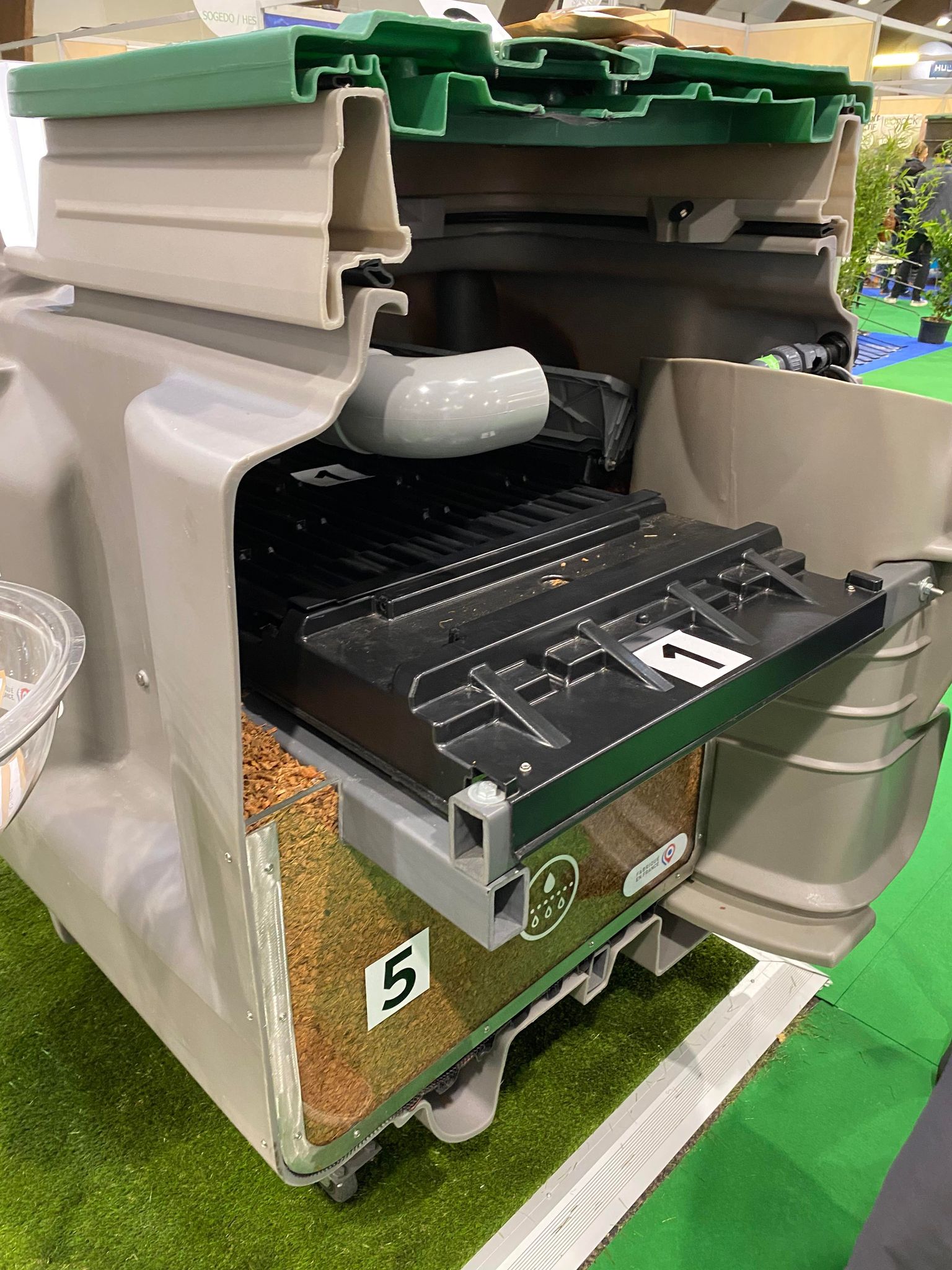

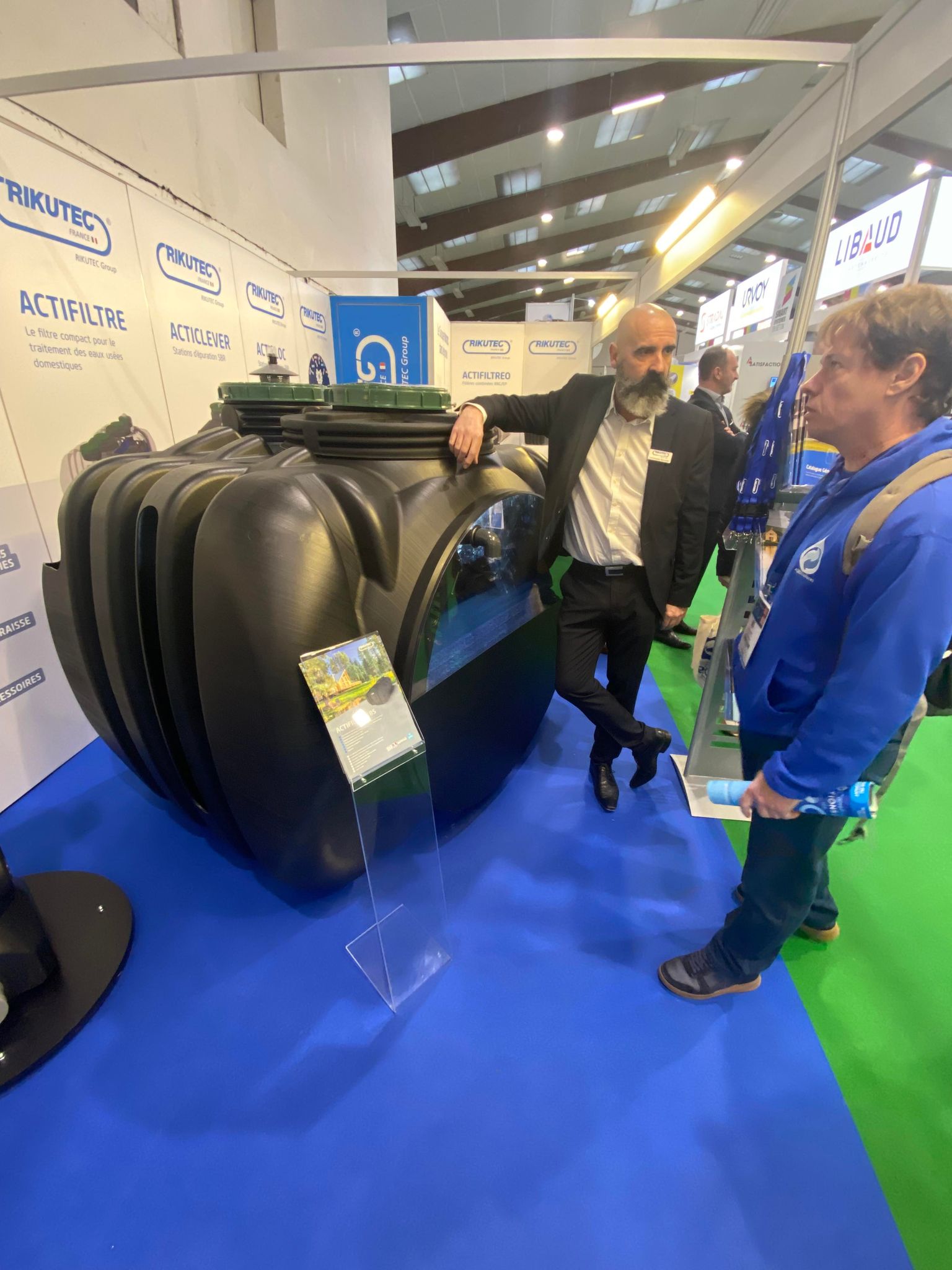

  • Filtre compact Actifiltre de Sotralentz
  • Séparateur Trithon de Simop

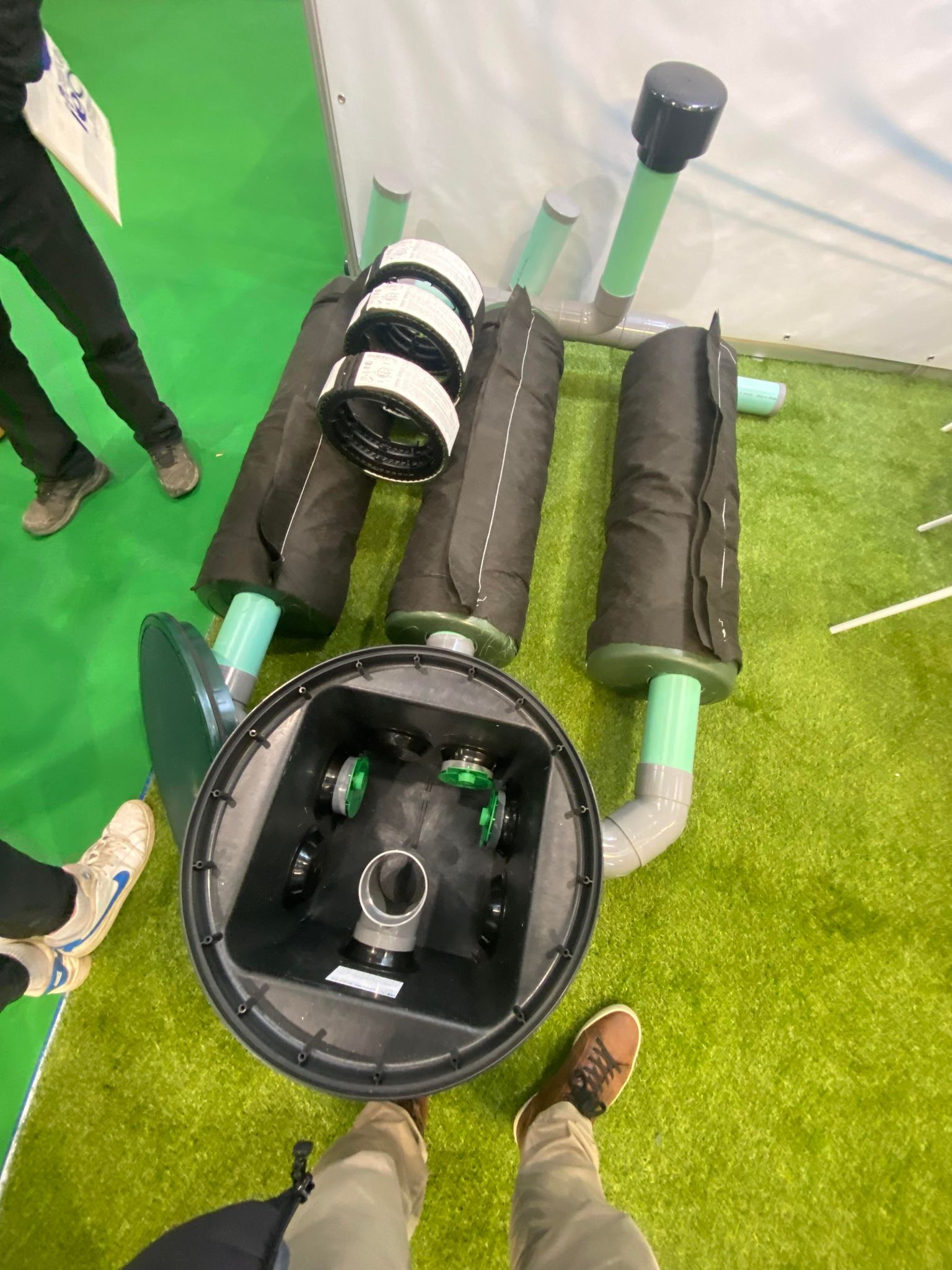

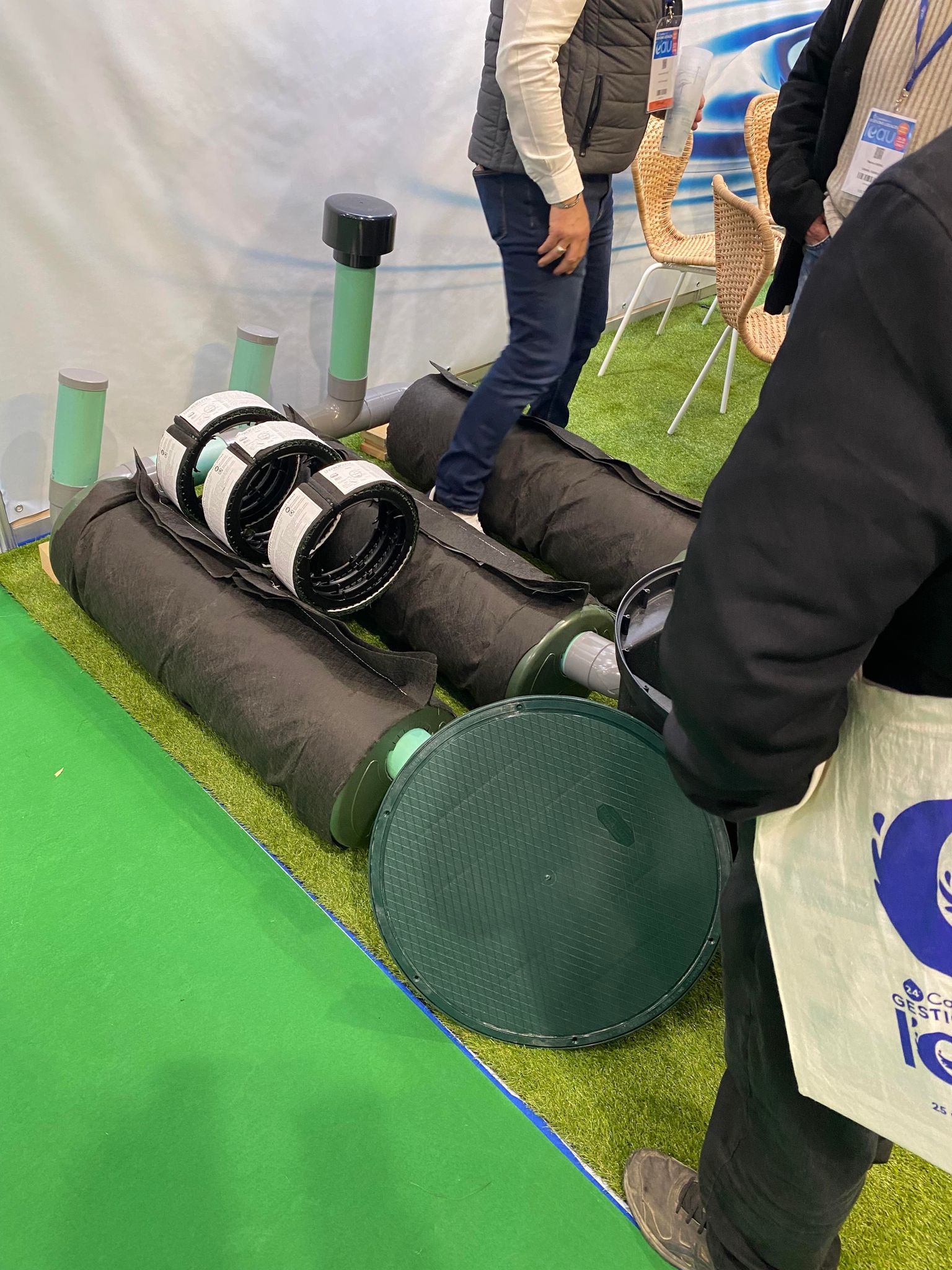

  • Enviro-Septic de DBO Expert
  • Bonna Sabla
  • Un café chez nos amis de Premier Tech
  • Raccords Plasson
  • Actifiltre de Sotralentz

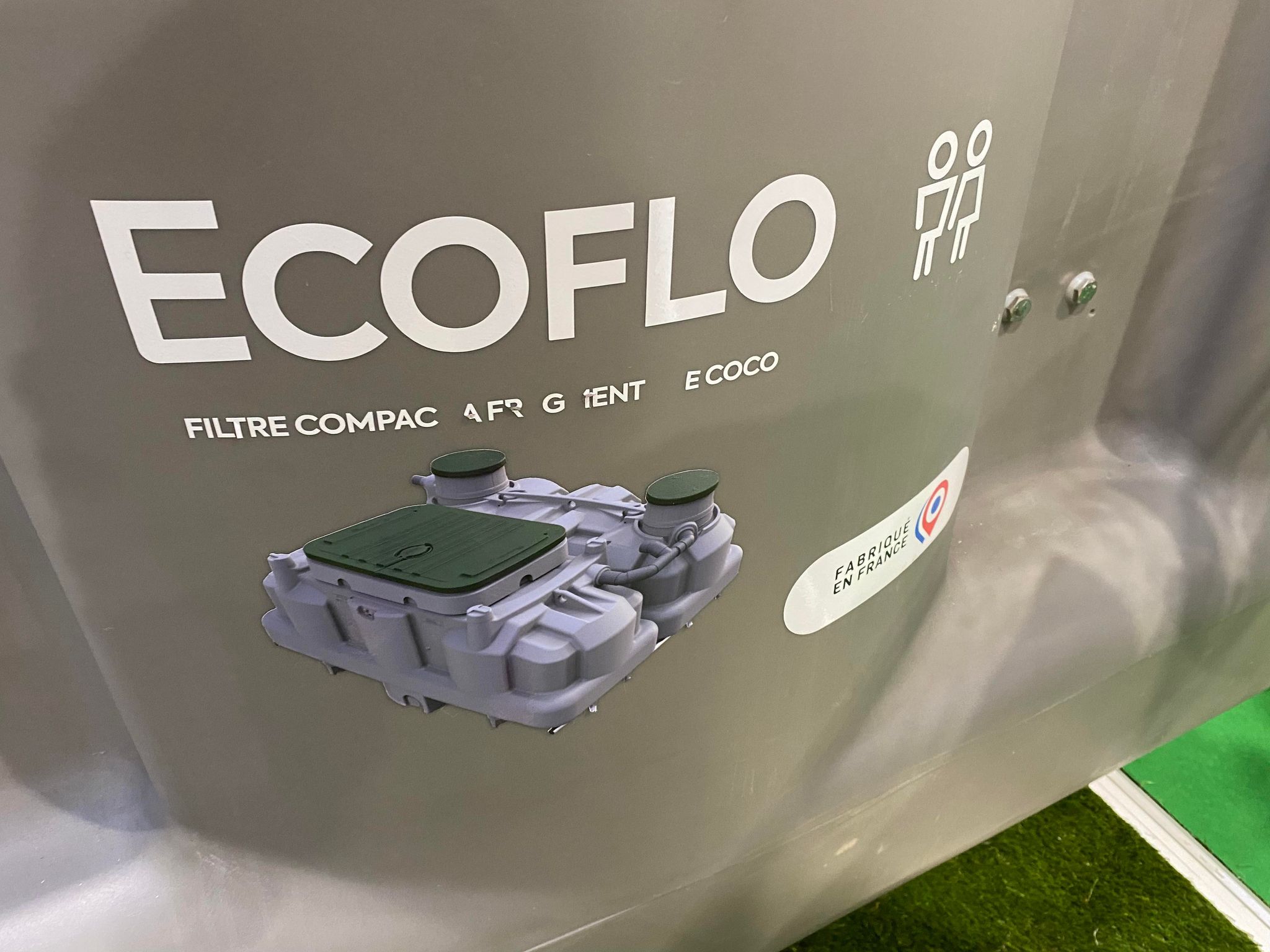

  • Ecoflo de Premier Tech AQUA
  • Enviro-Septic de DBO Expert
  • Ecoflo de Premier Tech AQUA
  • Filtre compact Actifiltre de Sotralentz

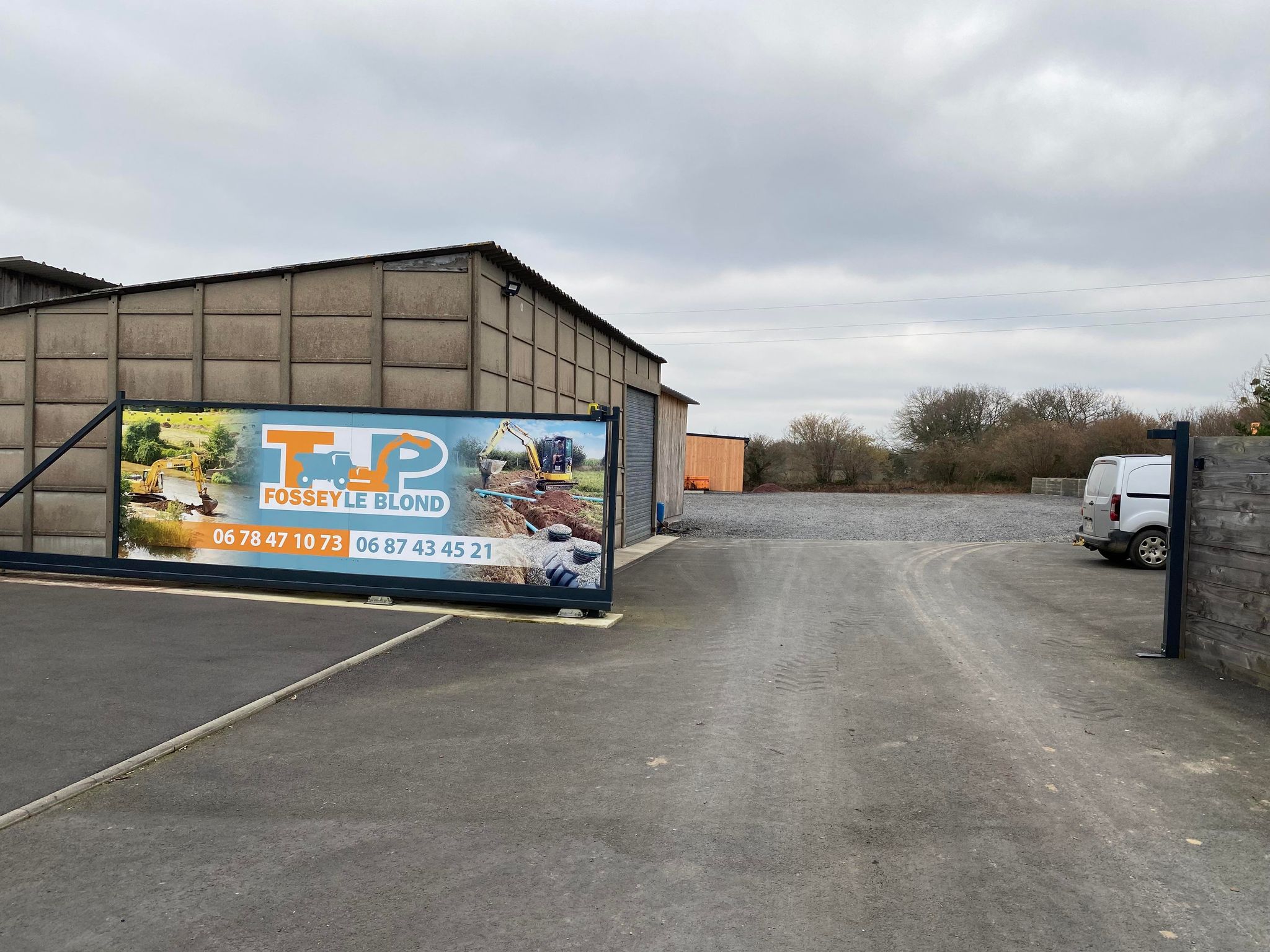

Enfin, notre journée se termine chez notre partenaire installateur de confiance Fossey le Blond Tp de Saint-Georges-Montcocq ( 50 000 ).

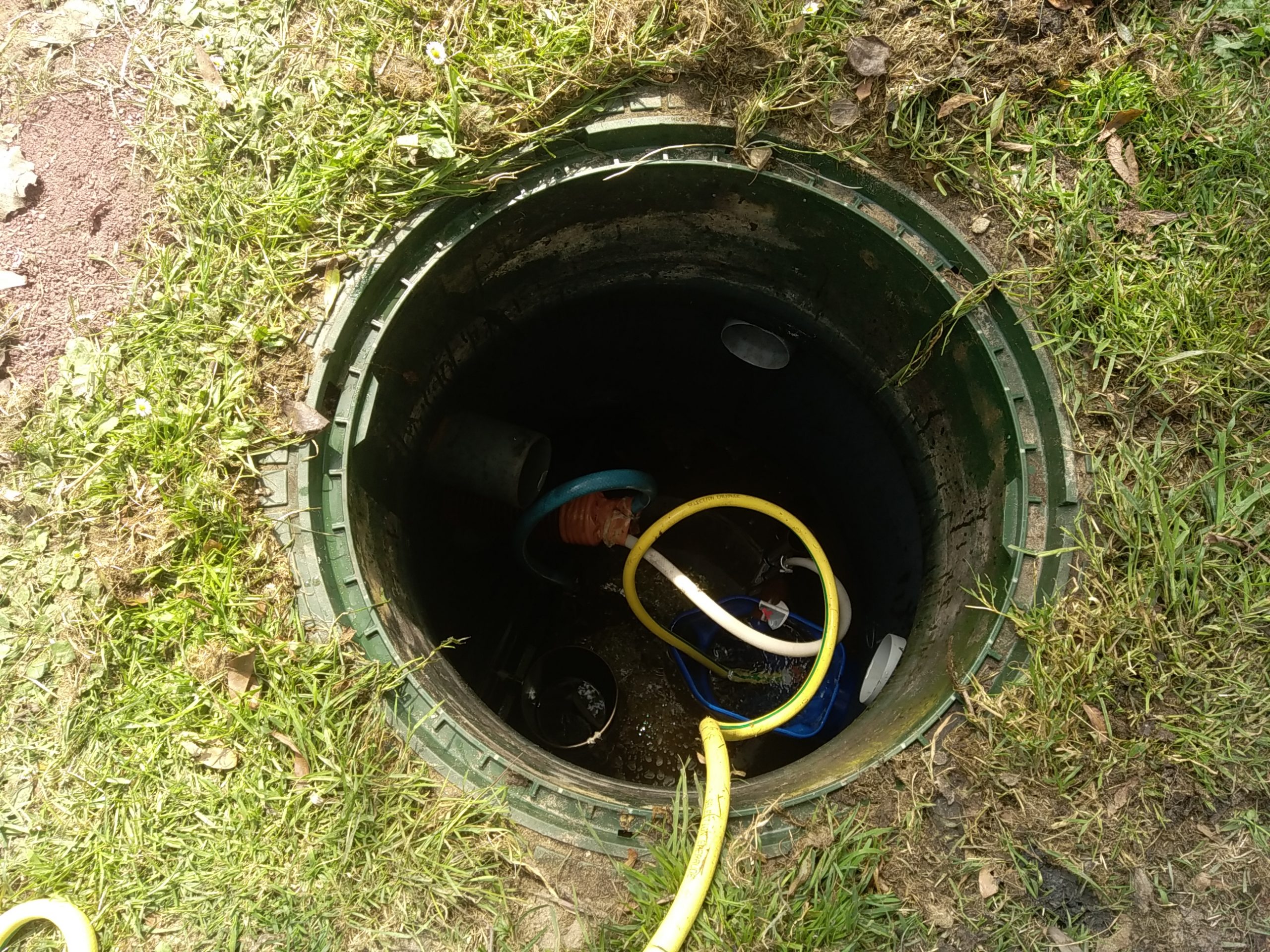

Entretien Micro station Oxystep 8 EH

Procédé épuratoire Klaro

Cette micro station d’épuration des eaux usées domestiques est fabriquée par Bonna Sabla, selon le procédé développé par Klaro : Boues activées SBR.

Micro station Oxystep 8 EH de Bonna sabla ( Procédé SBR Klaro )

Nous intervenons à La Chapelle en Juger ( 50570 ), dans la Manche, pour son entretien courant, tous les 2 ans.

  • Mesure de boue du décanteur primaire : 28%, vidange à prévoir rapidement
  • Mesure de Floch du réacteur SBR : 10% (sous charge)
  • Prélèvement instantané en sortie : Clair, translucide, inodore, sans MES apparente
  • Test de fonctionnement des électrovannes
  • Test de fonctionnement des 3 colonnes air-lift
  • Vérification de l’homogénéité de l’aération

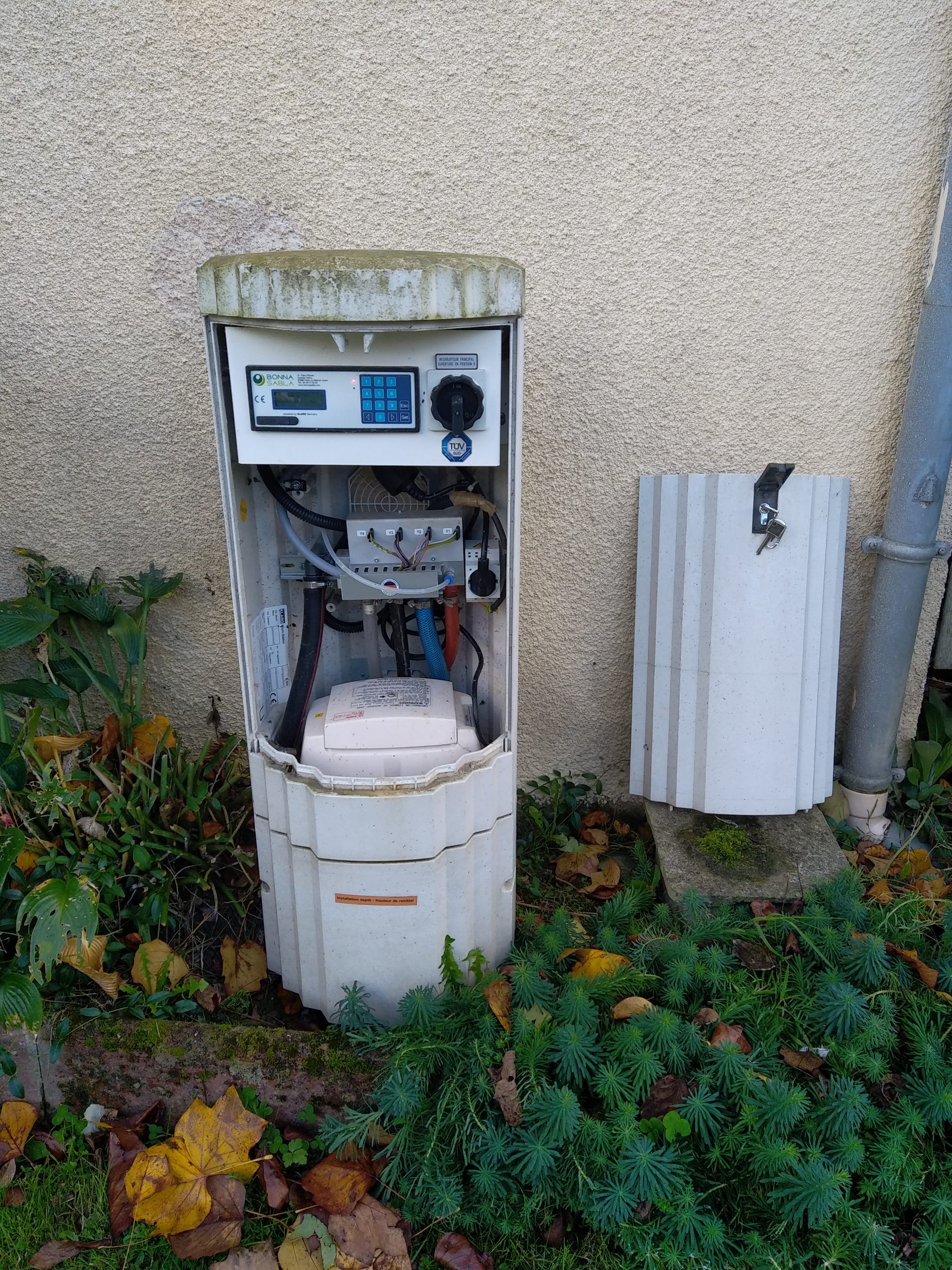

  • Vérification de la pression du compresseur Nitto LA-80 B ( > 500 mbar )
  • Recirculation forcée
  • Lavage

Tout est OK, nous repasserons dans 2 ans, la vidange du décanteur primaire aura été faite entre temps.

Prélèvement instantané et mesure du Floch

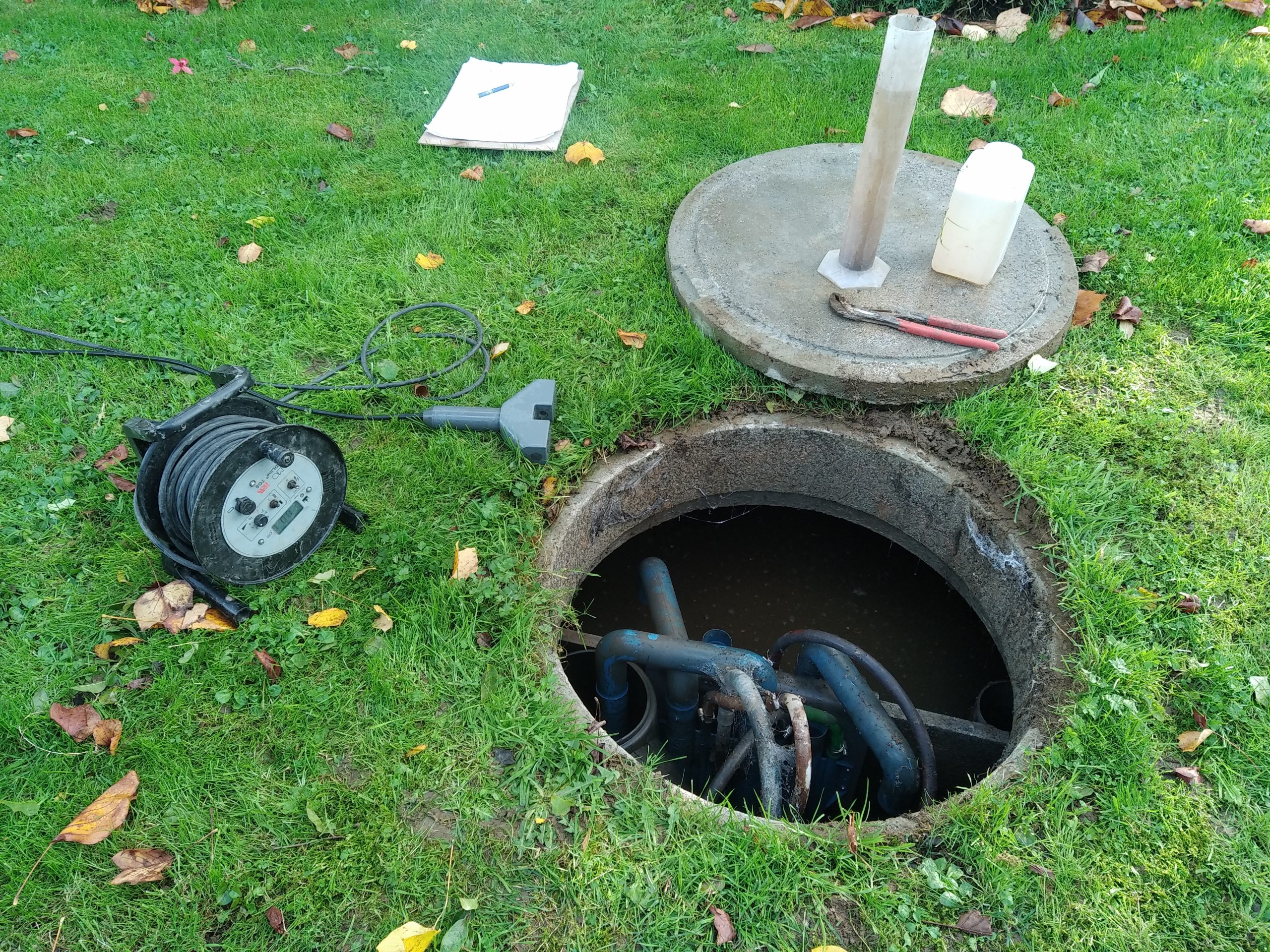

Mesure de boue dans le décanteur primaire avec appareil optique et pressomètrique précis MUDLINE TG

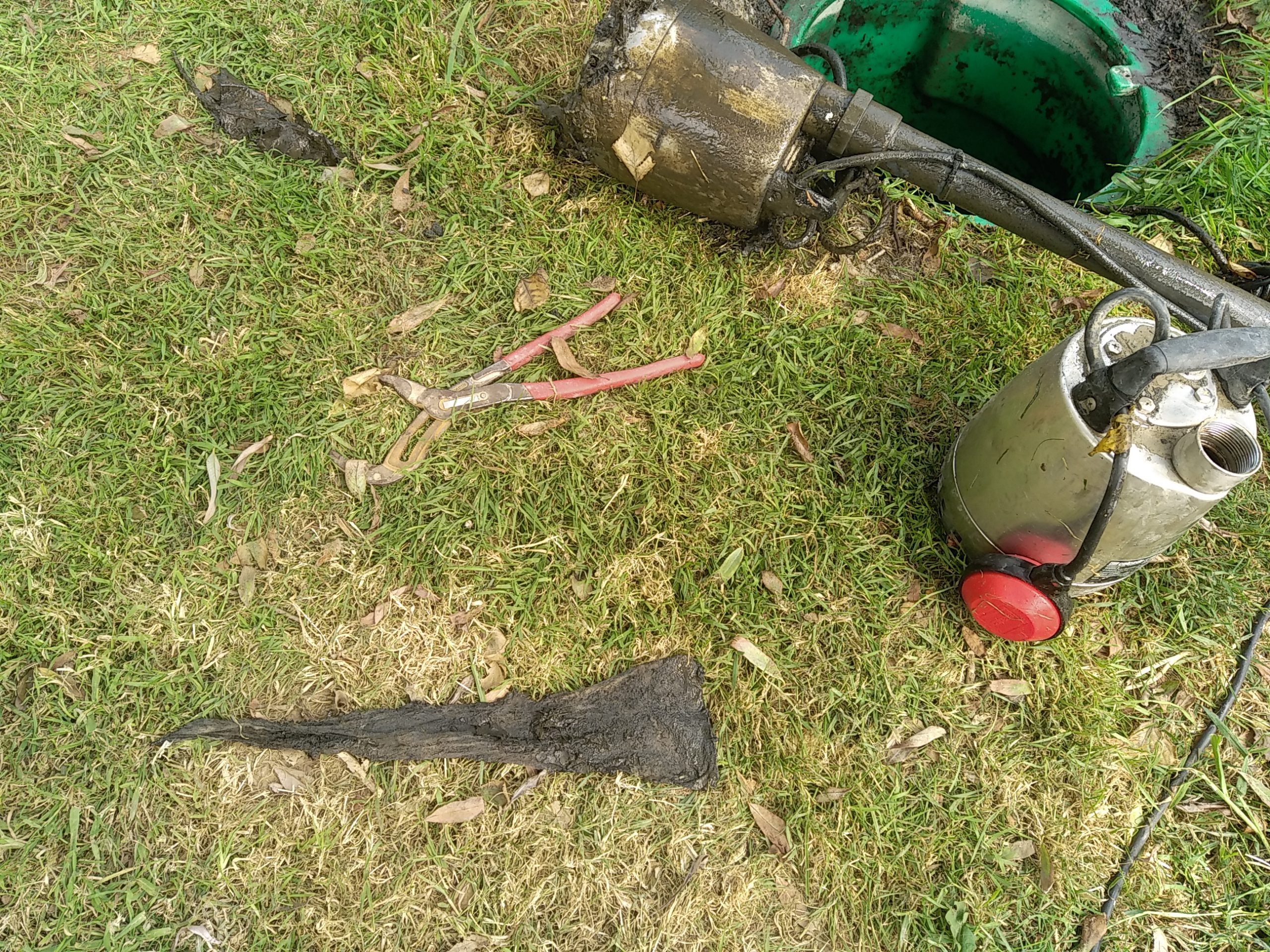

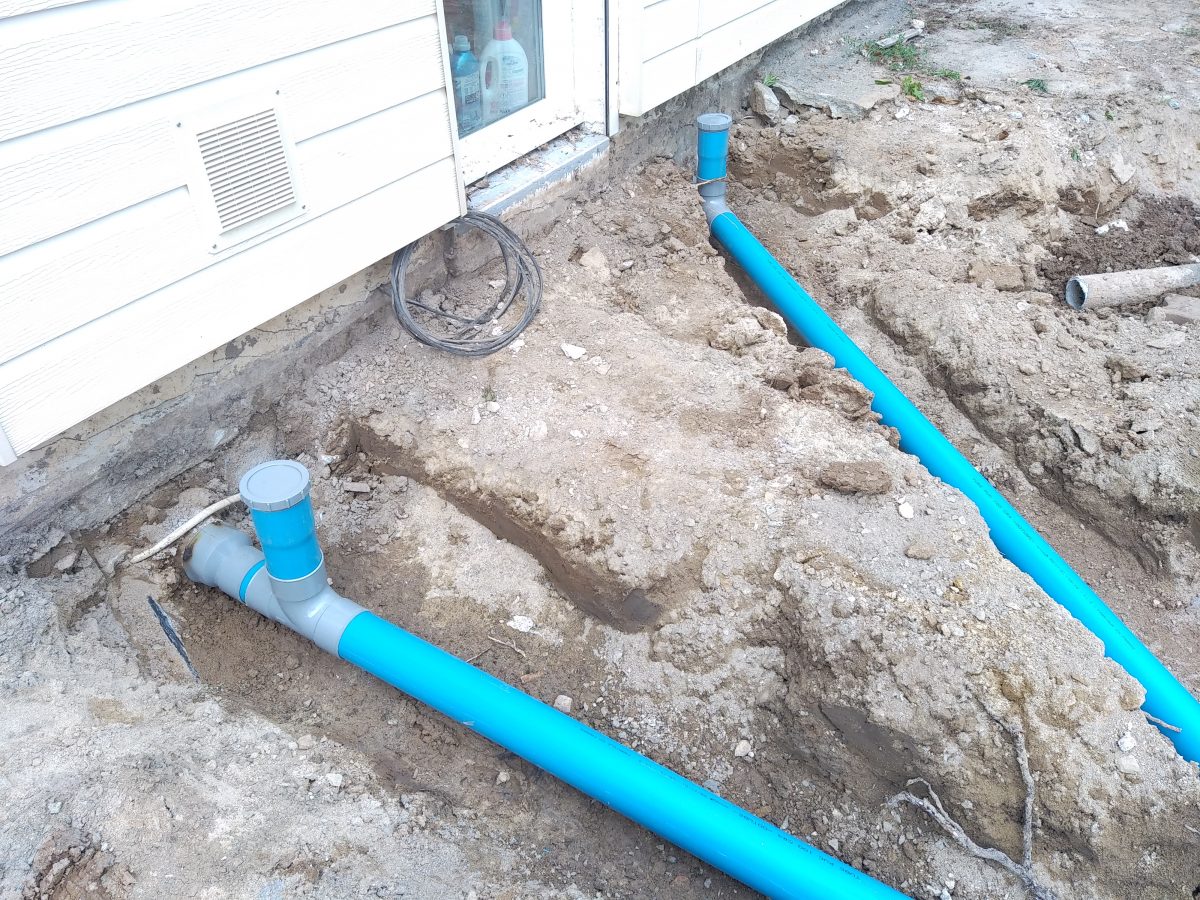

On a frôlé la catastrophe à Granville !

Mais les Pros de l’ ANC ont assuré !

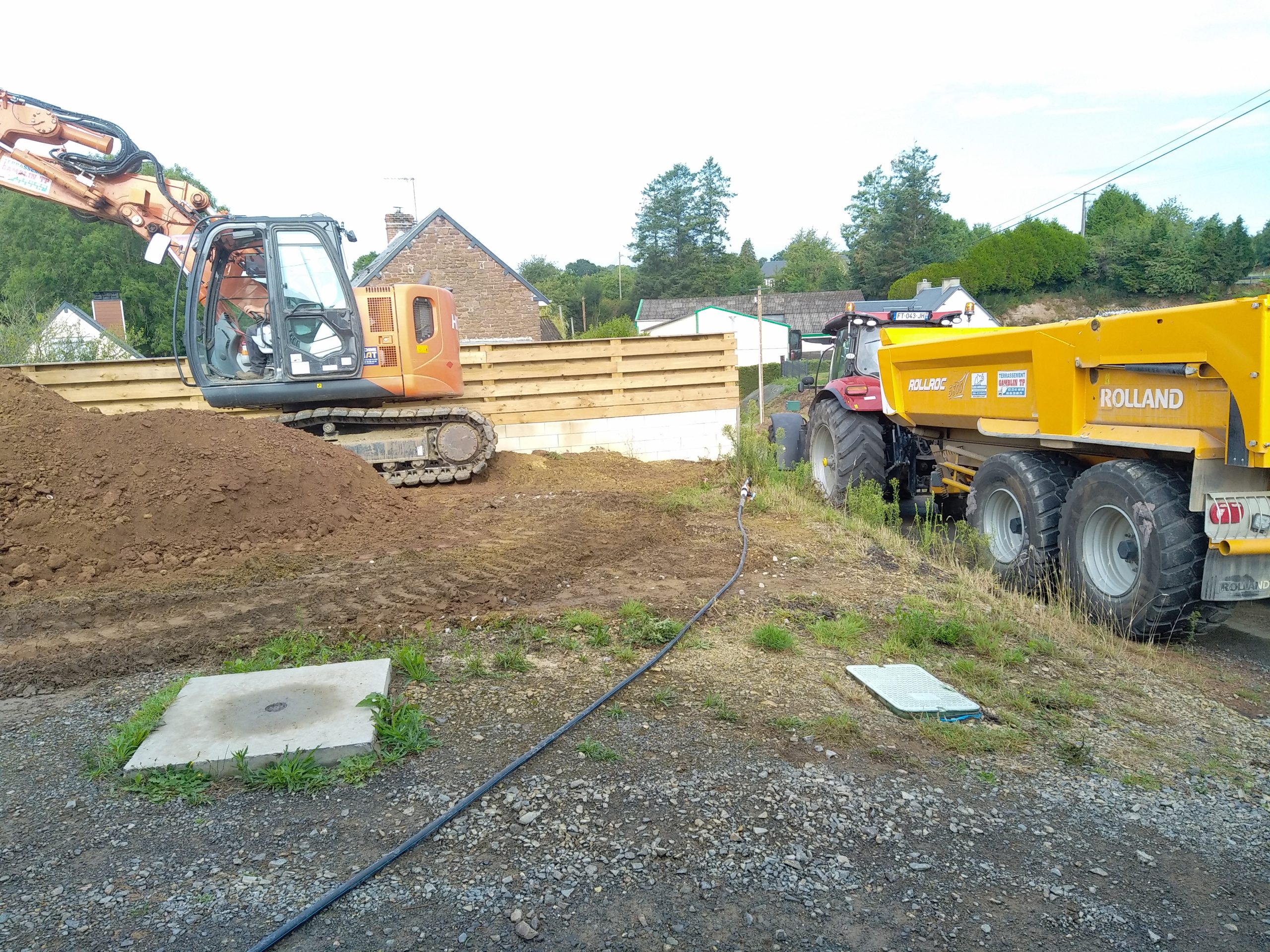

Un nouveau chantier d’ Assainissement Non Collectif à Saint-Planchers (50400), du côté de Granville.

Nous y intervenons, aux côtés de la SARL GAMBLIN TP de Saint-Jean-des-Champs, pour la mise aux normes de l’assainissement d’une habitation comprenant 2 logements.

AQUAsoluces & GAMBLIN TP à Saint-Planchers (50400)

L’étude de sol et de définition de filière a été réalisée par un autre bureau d’études, concurrent.

A notre arrivée, et comme à notre habitude, nous testons les écoulements pour être certain de ne pas oublier des sorties d’eaux usées. Et nous avons bien fait !

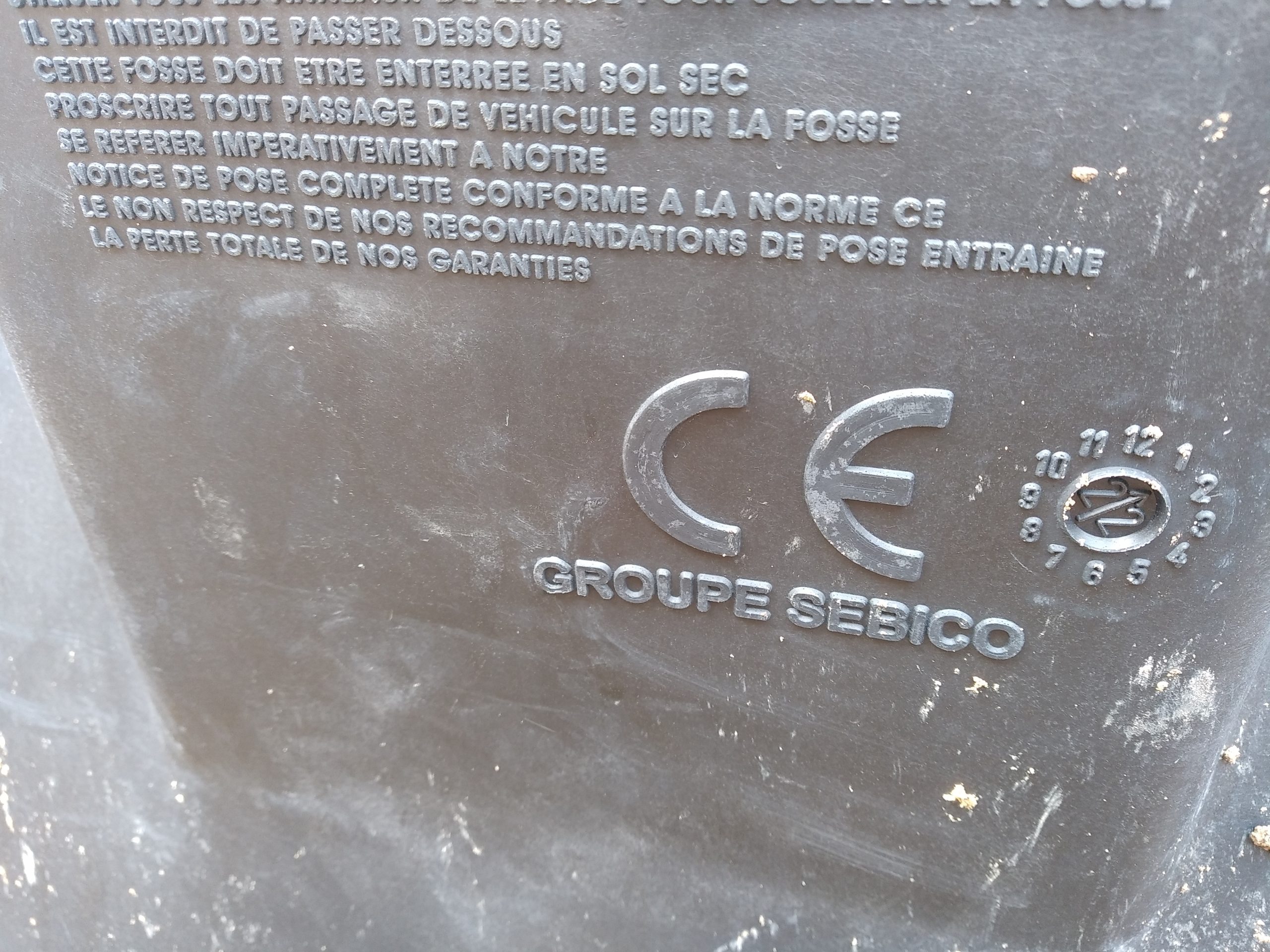

En effet, l’étude et les plans n’indiquaient que 2 sorties EU à reprendre … Nous découvrons, après 2 heures de travail, une seconde vieille fosse septique, située plus haut, et surtout plus loin sur le terrain. Le réseau de collecte est donc beaucoup plus long que celui indiqué par le concepteur et que nous avions prévu …

Mais sans notre lucidité, notre client aurait rencontré quelques soucis et nous aurait rappelé dans plusieurs mois pour des canalisations bouchées !

Après une journée de travail, 2 vidanges, le réseau neuf est enfin créé ! Nous passons enfin à la pose de la micro-station d’épuration Graf EasyOne 7 EH.

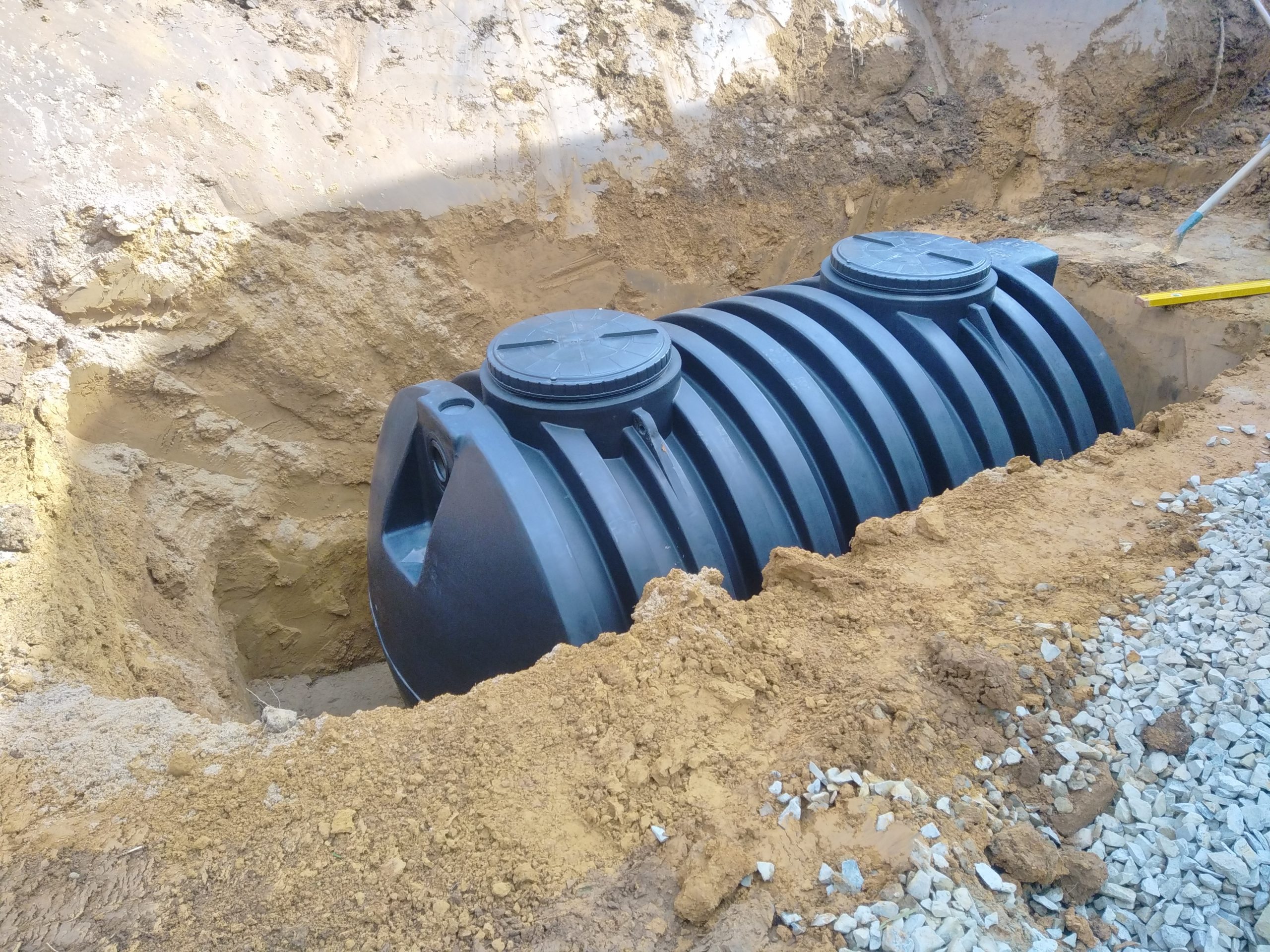

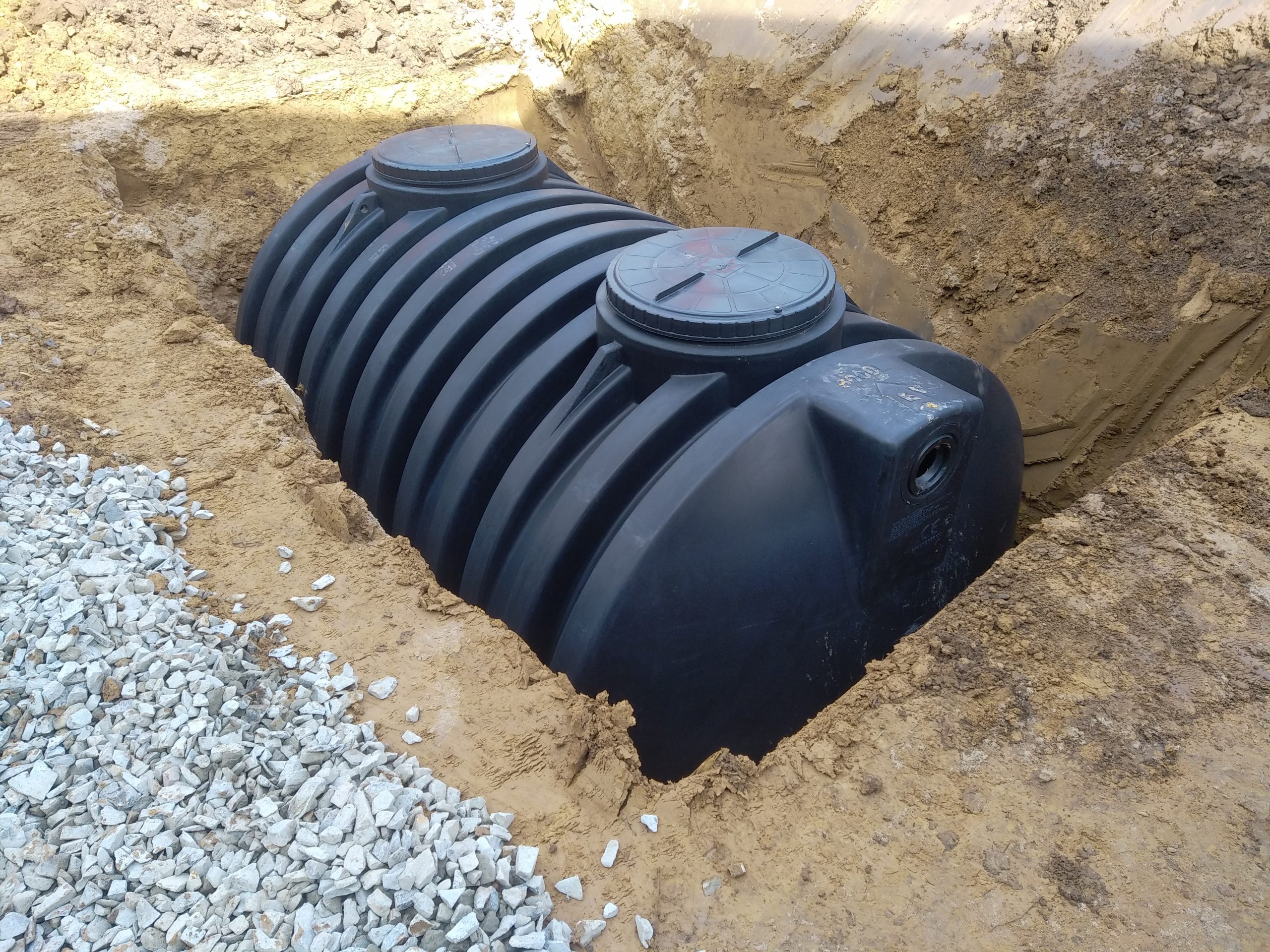

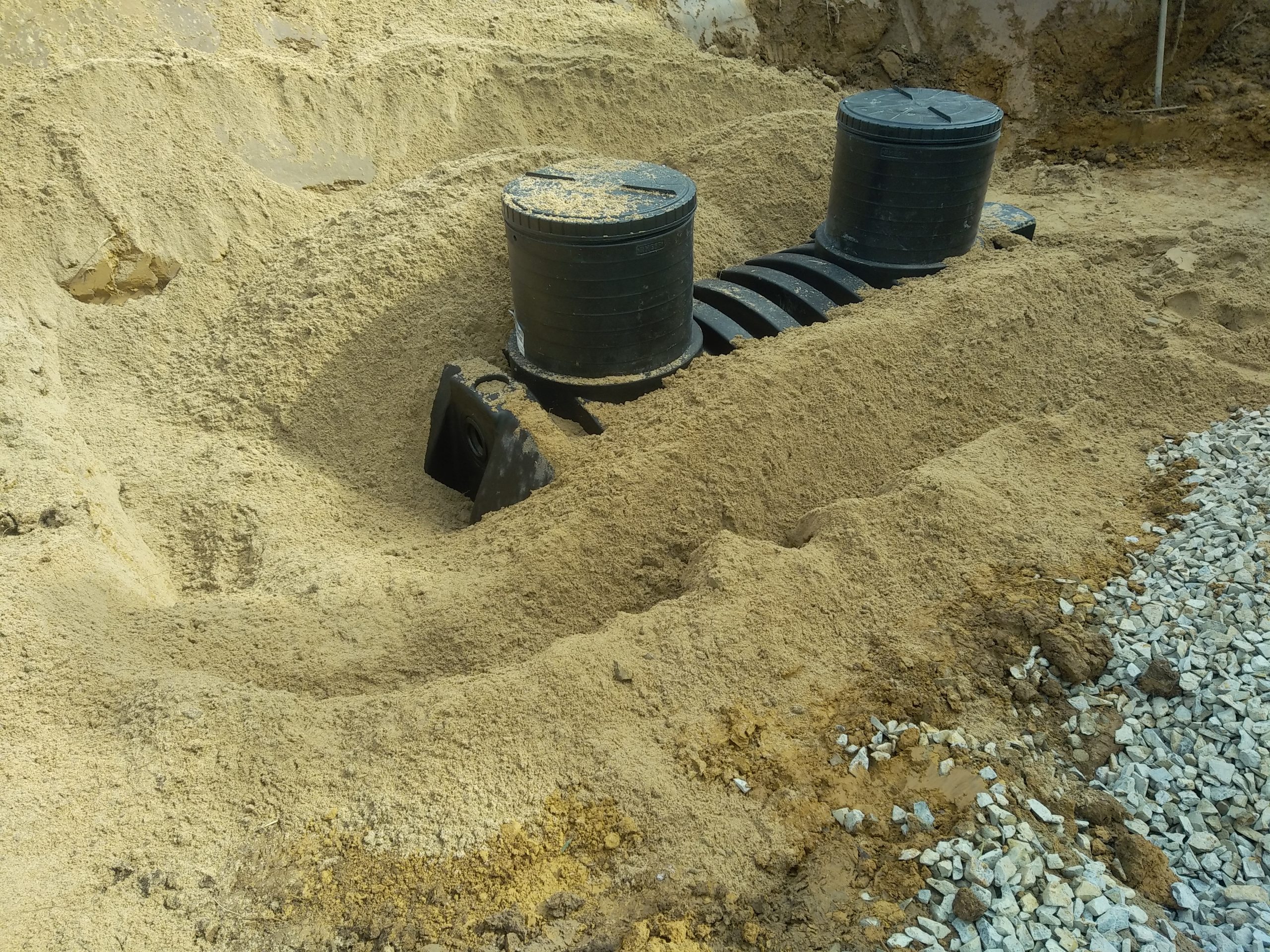

Pose d’une micro station Graf EasyOne 7 EH à Saint-Planchers (50400)

Le rejet est dirigé vers le réseau pluvial, après obtention de l’autorisation de rejet auprès de la commune. Une traversée de voirie sera nécessaire.

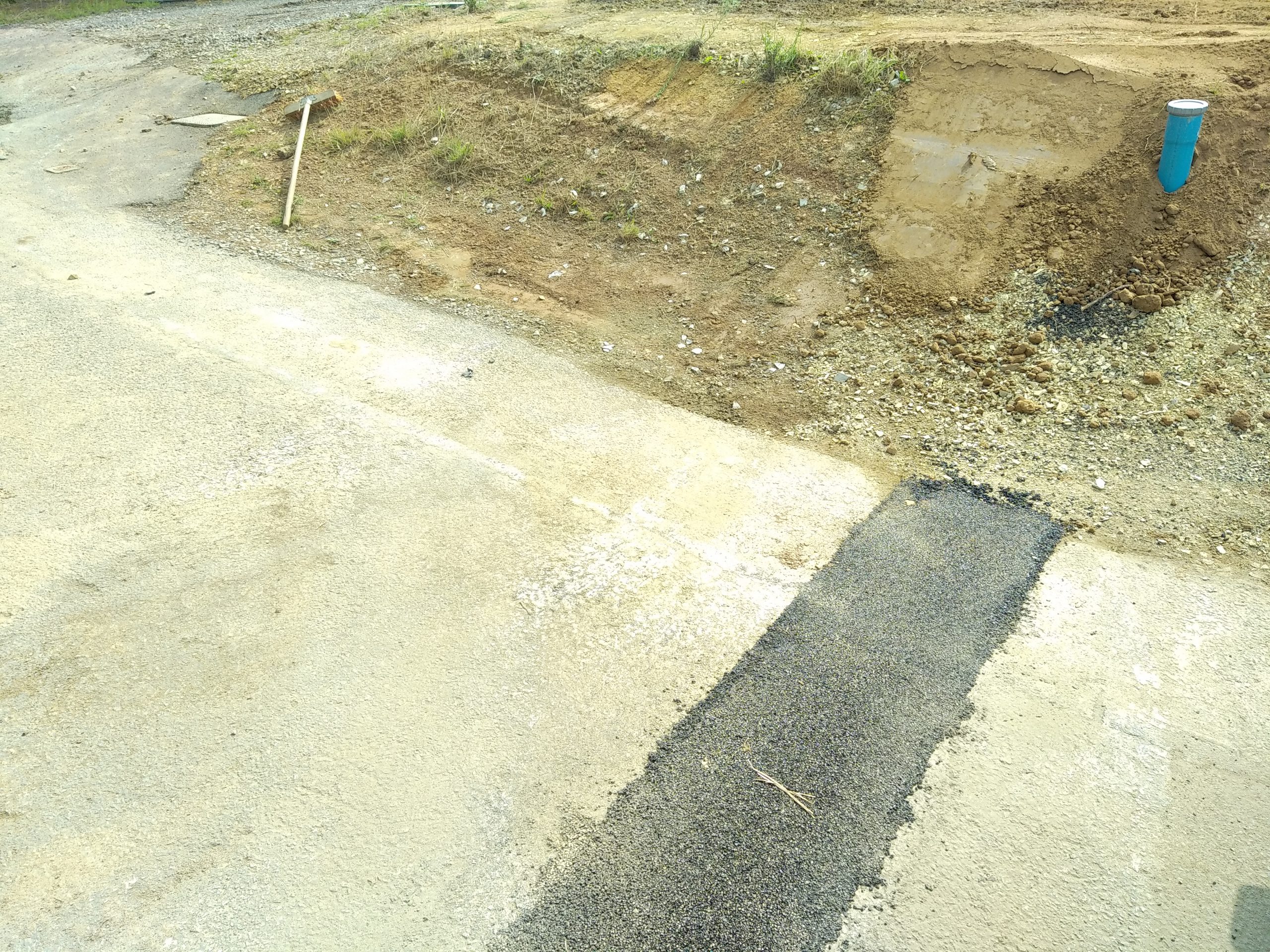

  • Traversée de voirie pour rejet eaux traitées
  • Traversée de voirie pour rejet eaux traitées
  • Traversée de voirie pour rejet eaux traitées

La SARL AQUAsoluces assurera le raccordement électrique de l’installation septique, sa mise en service et le futur entretien. Nous contrôlerons notamment le bon fonctionnement dans quelques mois.

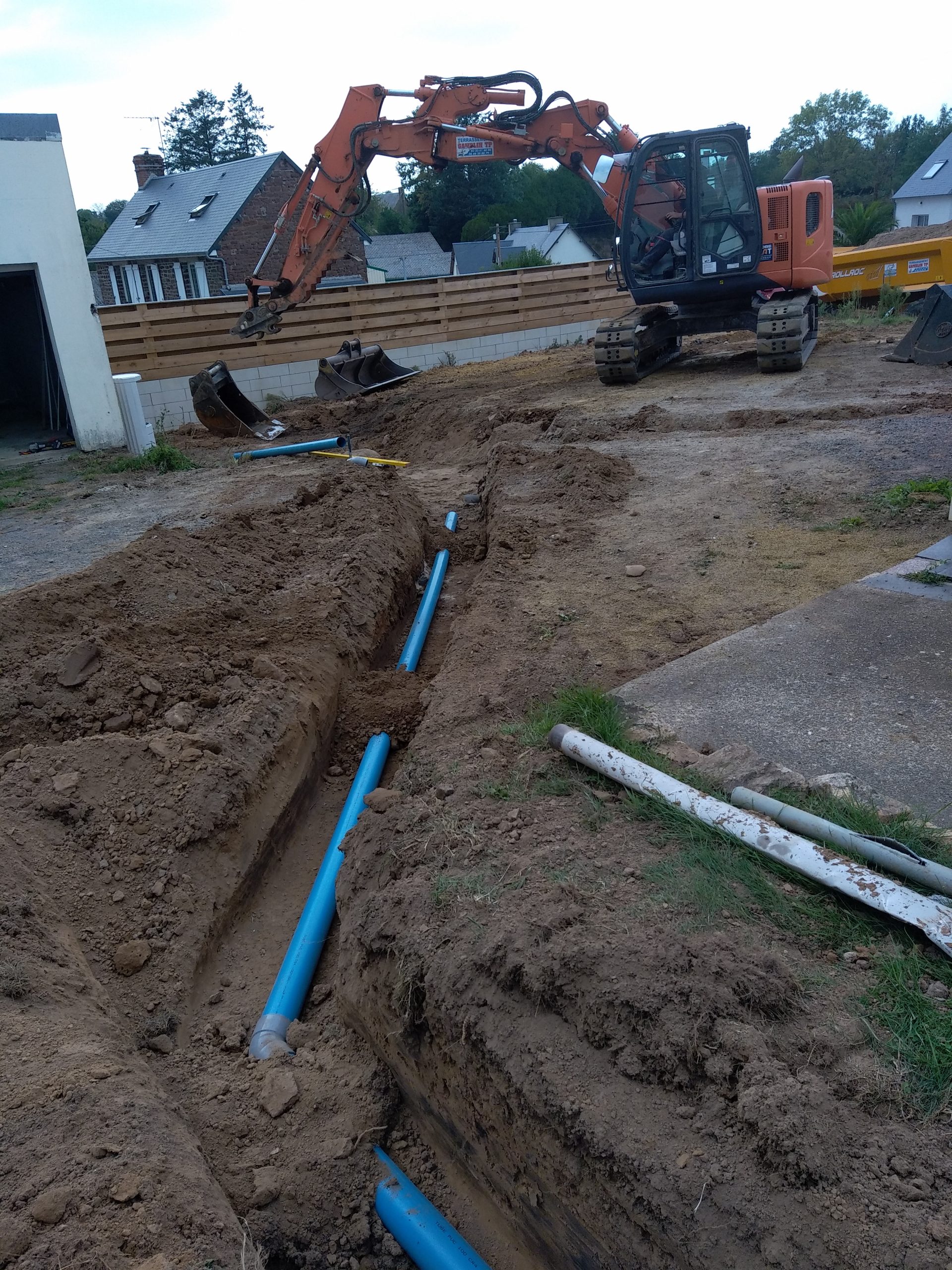

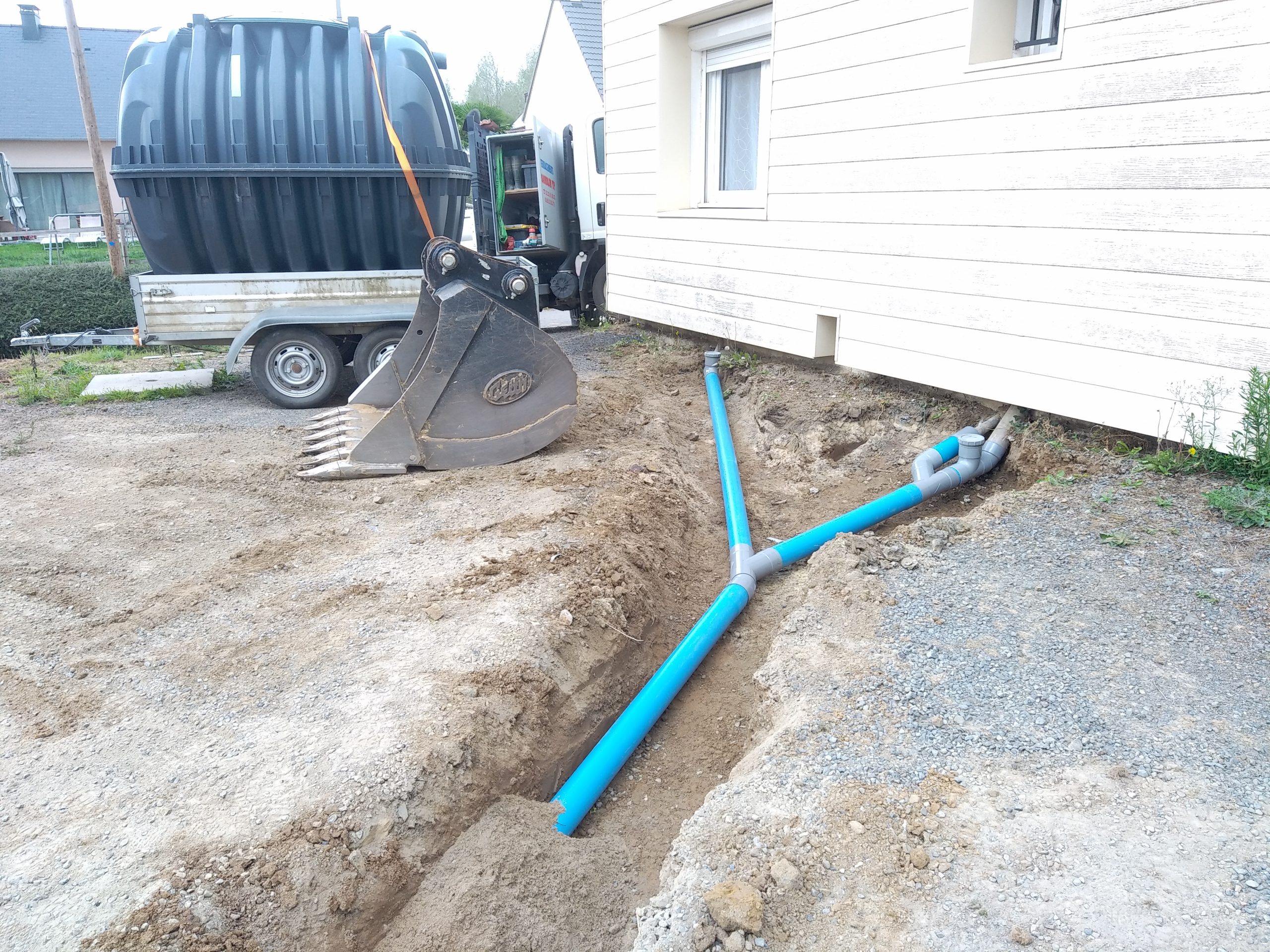

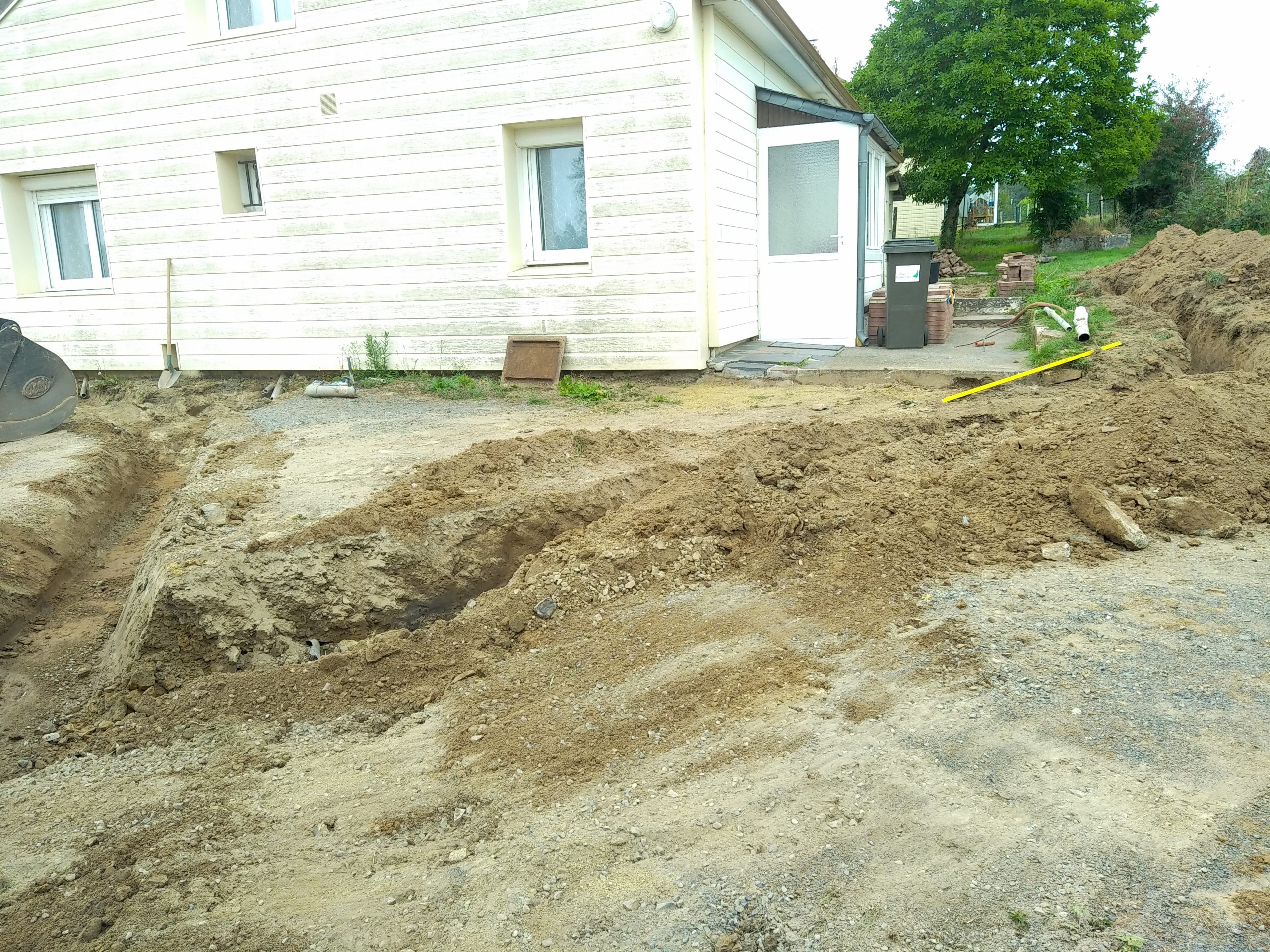

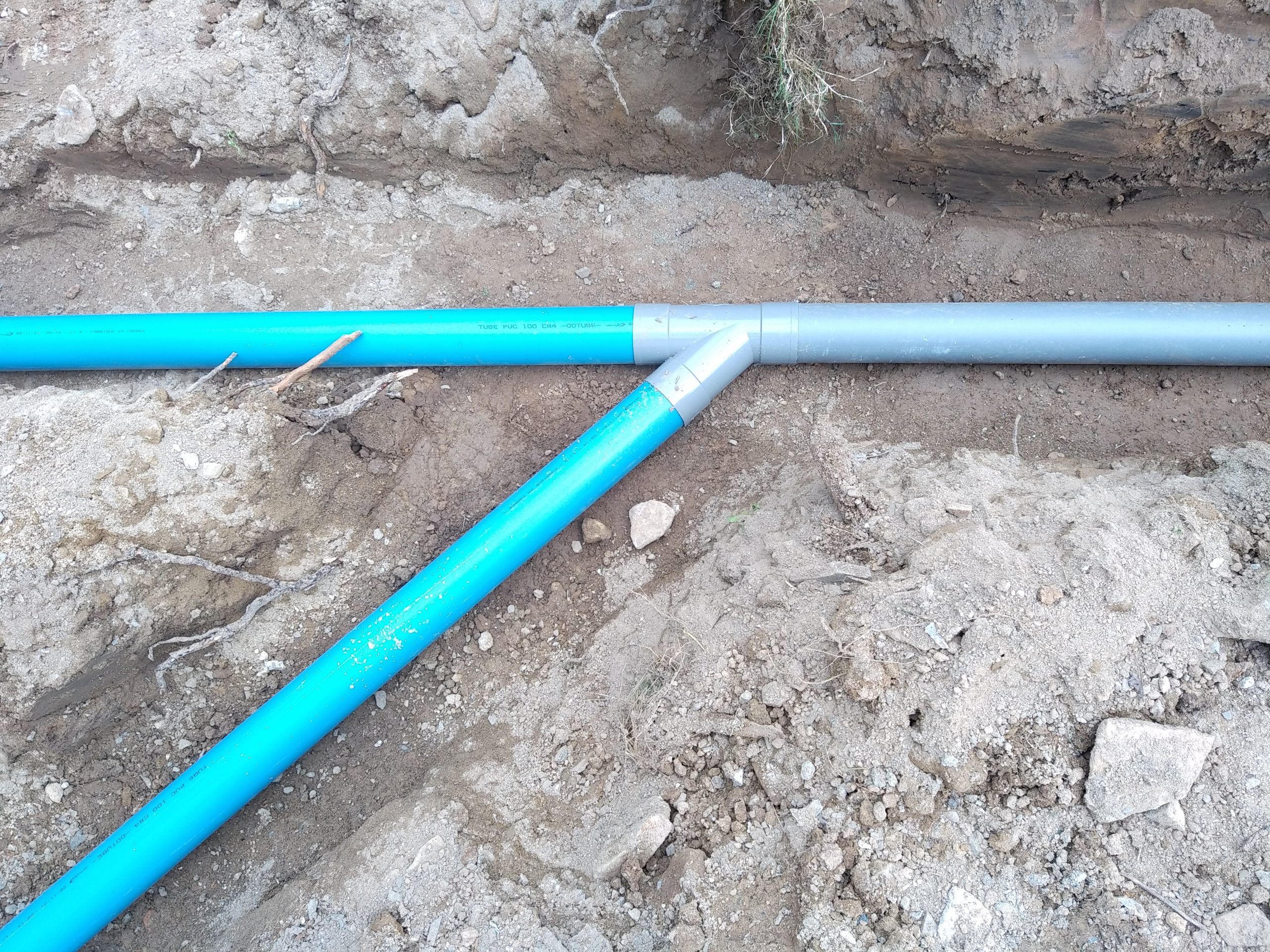

  • Réseau de collecte
  • Traversée de voirie
  • Traversée de voirie

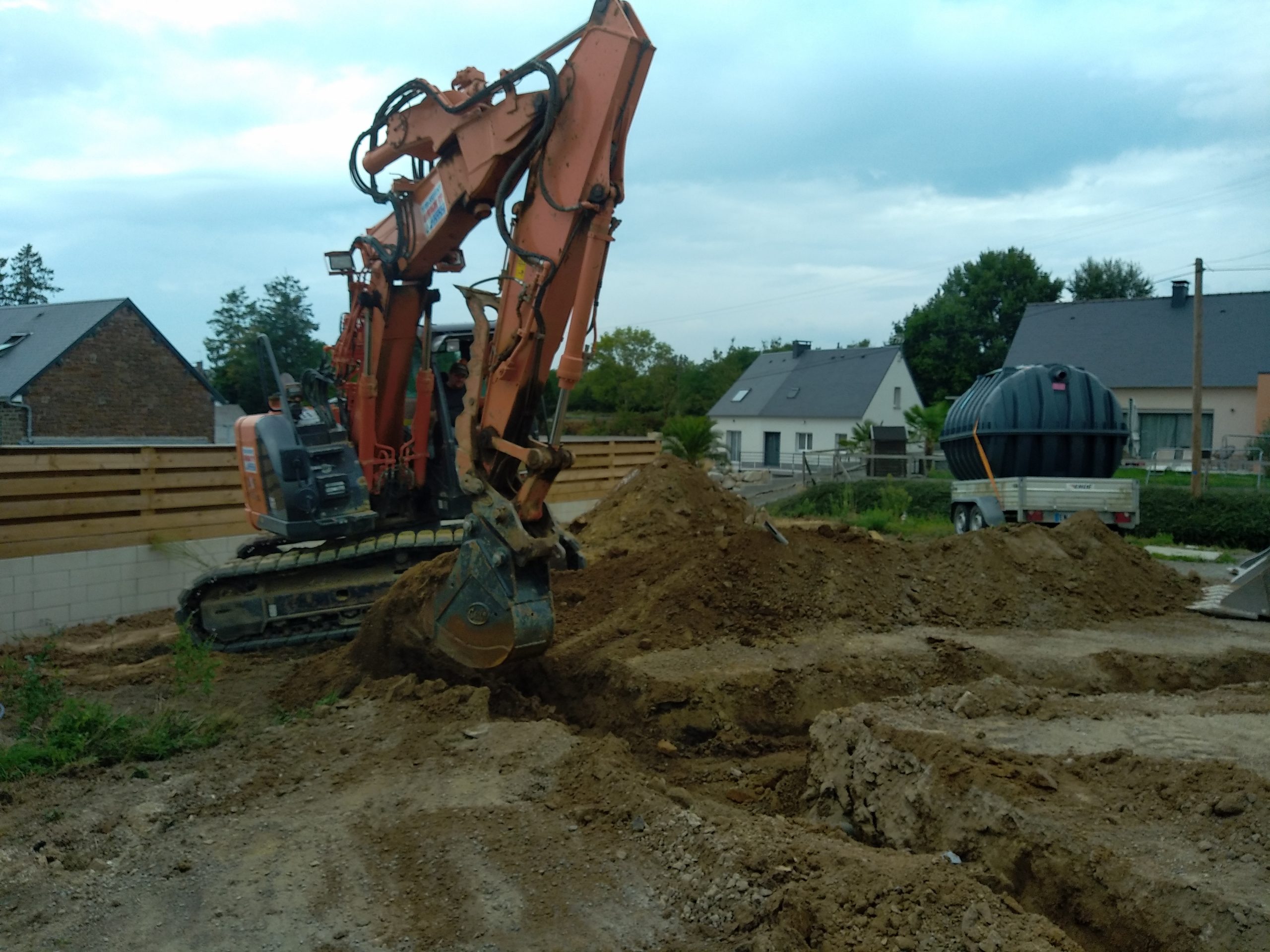

  • Pose de la micro station Graf EasyOne 7 EH
  • Pose de la micro station Graf EasyOne 7 EH
  • Gamblin TP à Granville
  • Pose de la micro station Graf EasyOne 7 EH
  • Remblaiement du réseau de collecte

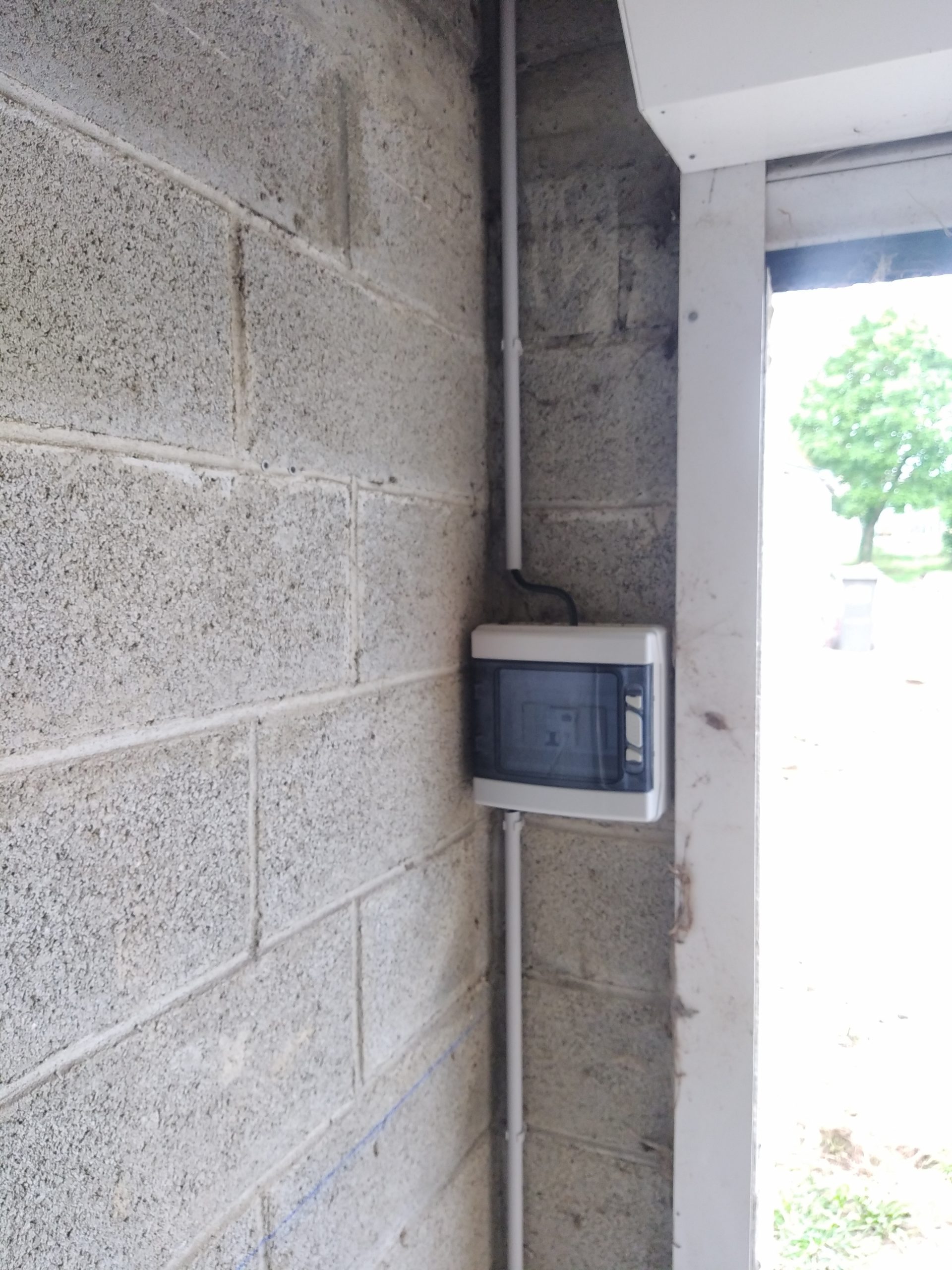

  • Raccordement et protection électrique
  • Réseau de collecte
  • Réseau de collecte
  • Réseau de collecte
  • Réseau de collecte des eaux usées
  • Réseau de collecte des eaux usées

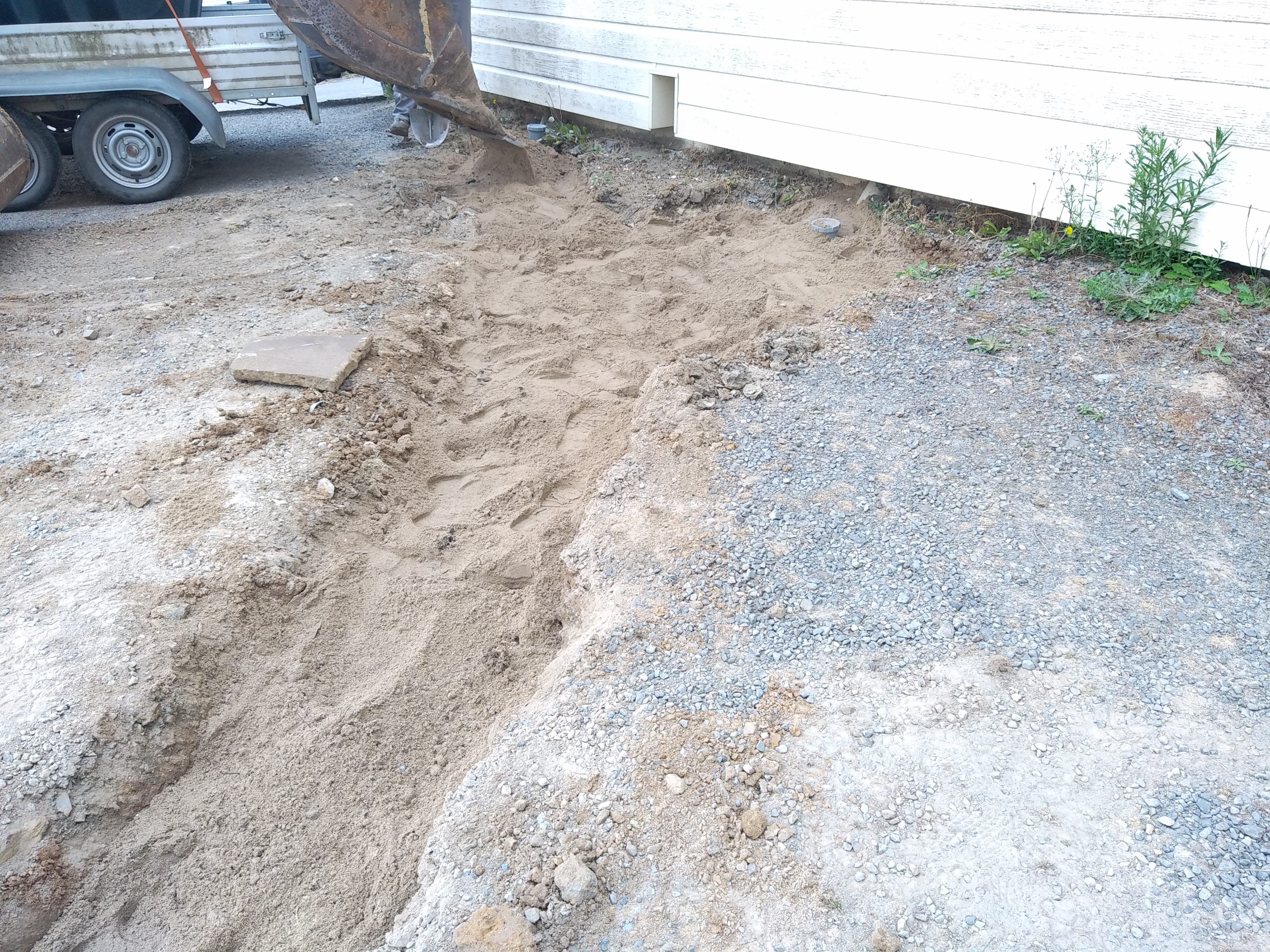

  • Sablage du Réseau de collecte des eaux usées
  • Gamblin TP à Granville
  • Traversée de voirie pour rejet eaux traitées
  • Traversée de voirie pour rejet eaux traitées
  • Traversée de voirie pour rejet eaux traitées

Entretien Micro station ATB Puroo

Fonctionnement, Performances, Fiabilité ?

La micro station ATB Puroo reste une valeur sûre. Ce procédé épuratoire des eaux usées domestique fonctionne sur le principe des boues activées, mais de type SBR, là est toute la différence ! ( tout comme la station Graf EasyOne).

Le gros avantage du principe SBR (Sequencing Batch Reactor) est de garantir un temps de traitement minimum, soit 6 heures, contrairement aux autres stations de type culture fixée.

En effet, dans une micro station classique, de type culture fixée (Eloy Oxyfix, Sebico Aquameris, Simop Bioxymop, Bionest …), à chaque instant, le volume de sortie est égal au volume d’entrée.

Je m’explique : Dans ces derniers modèles de station, lorsque vous videz votre baignoire, l’eau arrive dans la station. Quelques secondes plus tard, le même volume d’eau ressort de la station. On peut alors douter du temps et de l’efficacité du traitement, notamment en cas d’usage intensif …

La station ATB Puroo en mode aération (fines bulles, compresseur Secoh EL-S-60)

Pour les modèles de type SBR, c’est différent. En effet, la micro station d’épuration accumule et traite l’eau pendant des cycles de 6 heures. Autrement dit, si vous videz la baignoire, l’eau arrive dans la station, elle est stockée, mais rien ne sort instantanément ! Il faudra attendre le prochain cycle d’évacuation pour voir de l’eau sortir ! Une réelle garantie de temps de traitement.

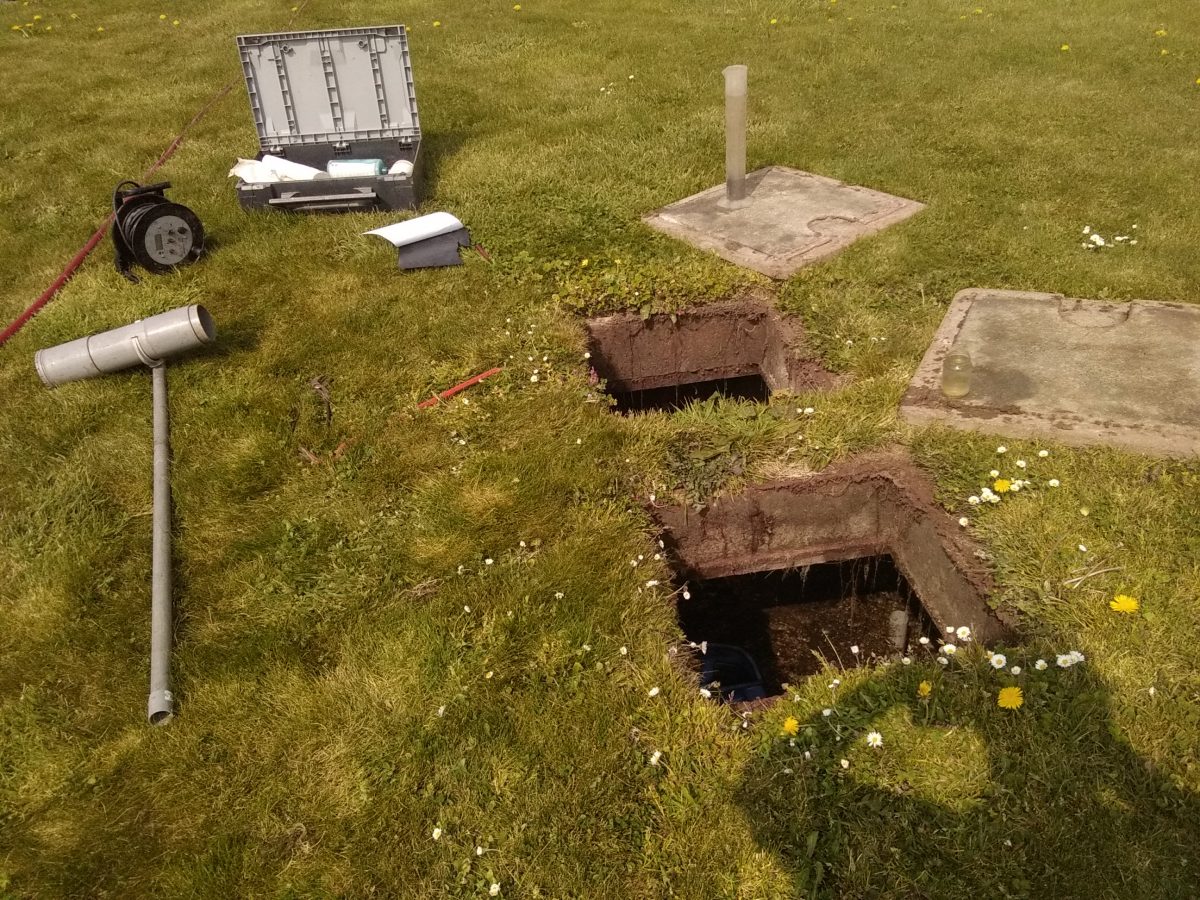

Entretien Micro station ATB Puroo 6 EH
Entretien Micro station ATB Puroo 6 EH

Mais qu’en est il de l’entretien ?

Un exemple avec la station ATB Puro 6 EH ( agrément 2013-003 ), après 5 ans de fonctionnement pour 2 personnes :

  • Dans un premier temps, on ouvre les couvercles, aussi appelés tampons, et l’on constate le premier aspect visuel de l’installation. Dans notre cas, tout semble en bon état.
  • Puis on procède à une mesure de boue du décanteur primaire à l’aide d’un appareil optique et pressométrique. Cet appareil, des plus précis, nous donne la hauteur d’eau totale et la hauteur de boue stockée. Ici, le décanteur est à 10%, aucune vidange n’est à prévoir à l’immédiat (vidange à 30%).
  • Puis on procède à une mesure, par décantation, du Floch bactérien cultivé dans le réacteur SBR. Ici on est à 40%, une valeur correcte, témoignant d’un bon usage.
  • Enfin on procède à un prélèvement instantané dans le bac de prélèvement : clair, translucide, inodore, sans MES apparente : Efficacité prouvée, après 5 ans de fonctionnement par 2 usagers !
Mesure du Floch ATB Puroo
Mesure du Floch bactérien dans le réacteur SBR de la station ATB Puroo 6 EH
Prélèvement Micro station ATB Puroo 6 EH béton

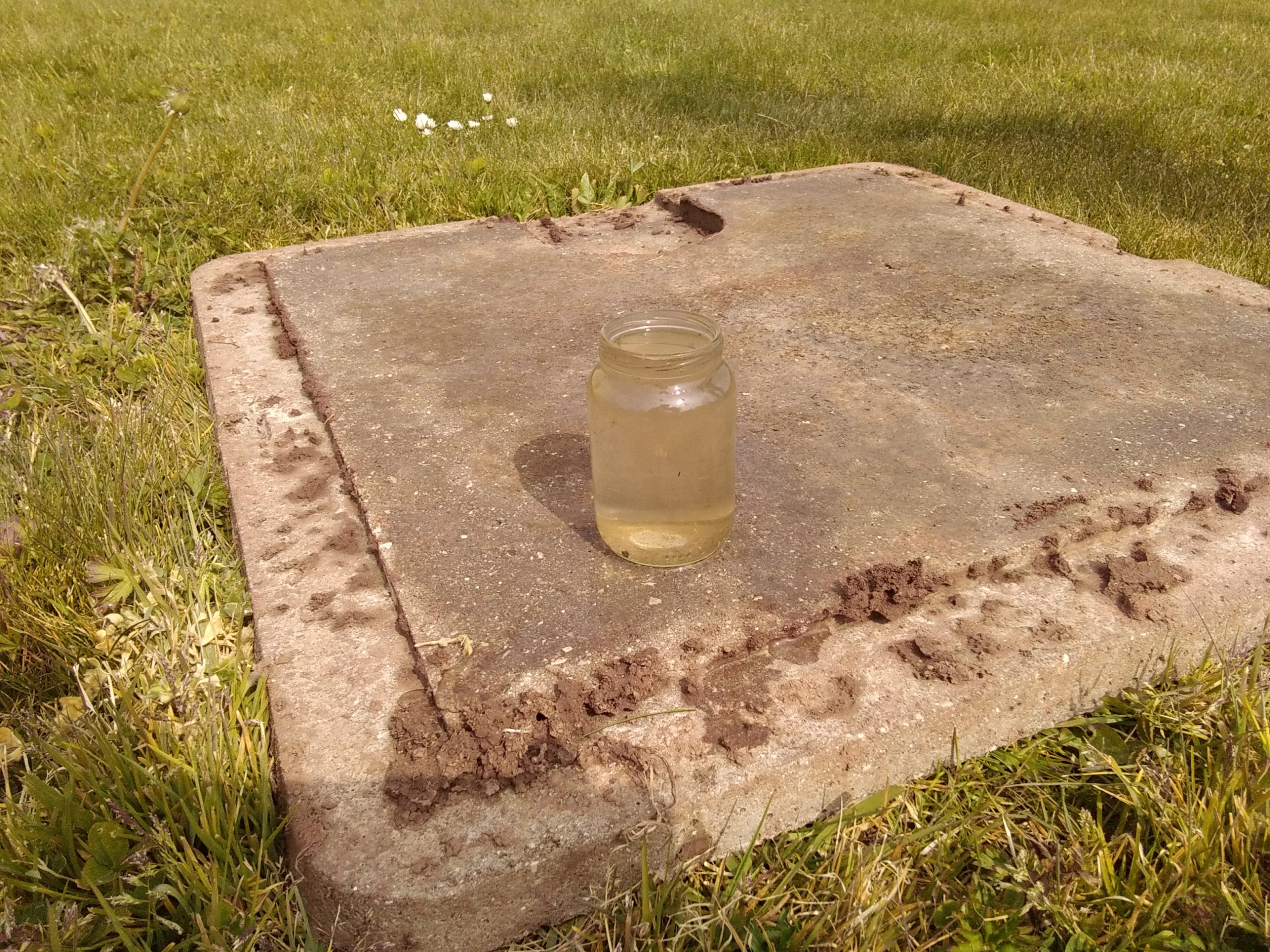

Prélèvement en sortie de la Micro station ATB Puroo 6 EH béton
La micro station d’épuration ATB Puroo 6 EH béton en mode évacuation : eau claire !
