AQUAsoluces réalise votre étude de sol Assainissement Non Collectif pour le SPANC à Saint-Patrice-de-Claids ( 50190 )
Réalisation d’une étude de sol et de définition de filière d’Assainissement Non Collectif à Saint-Patrice-de-Claids 50190 le 01/07/2026. Le rapport d’étude a été rédigé le 27/08/2026.

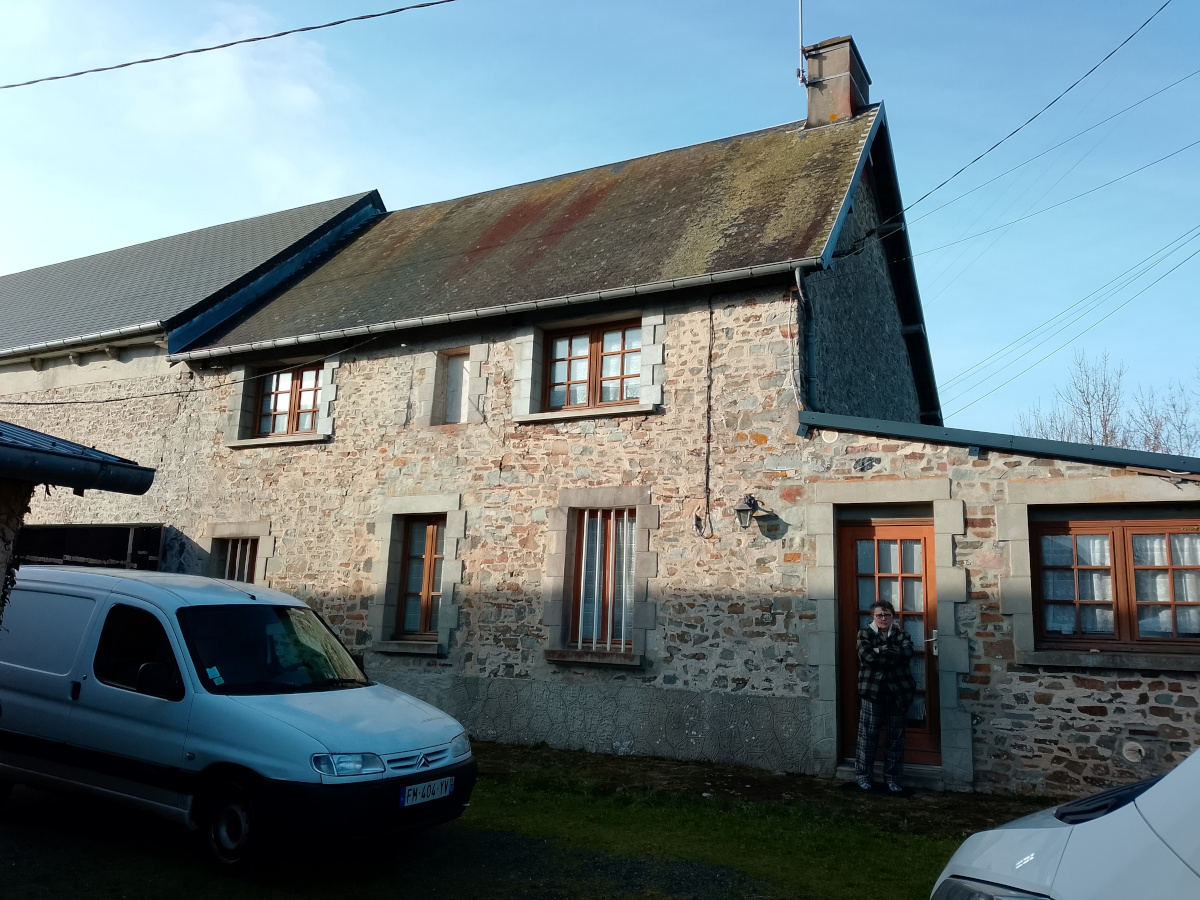

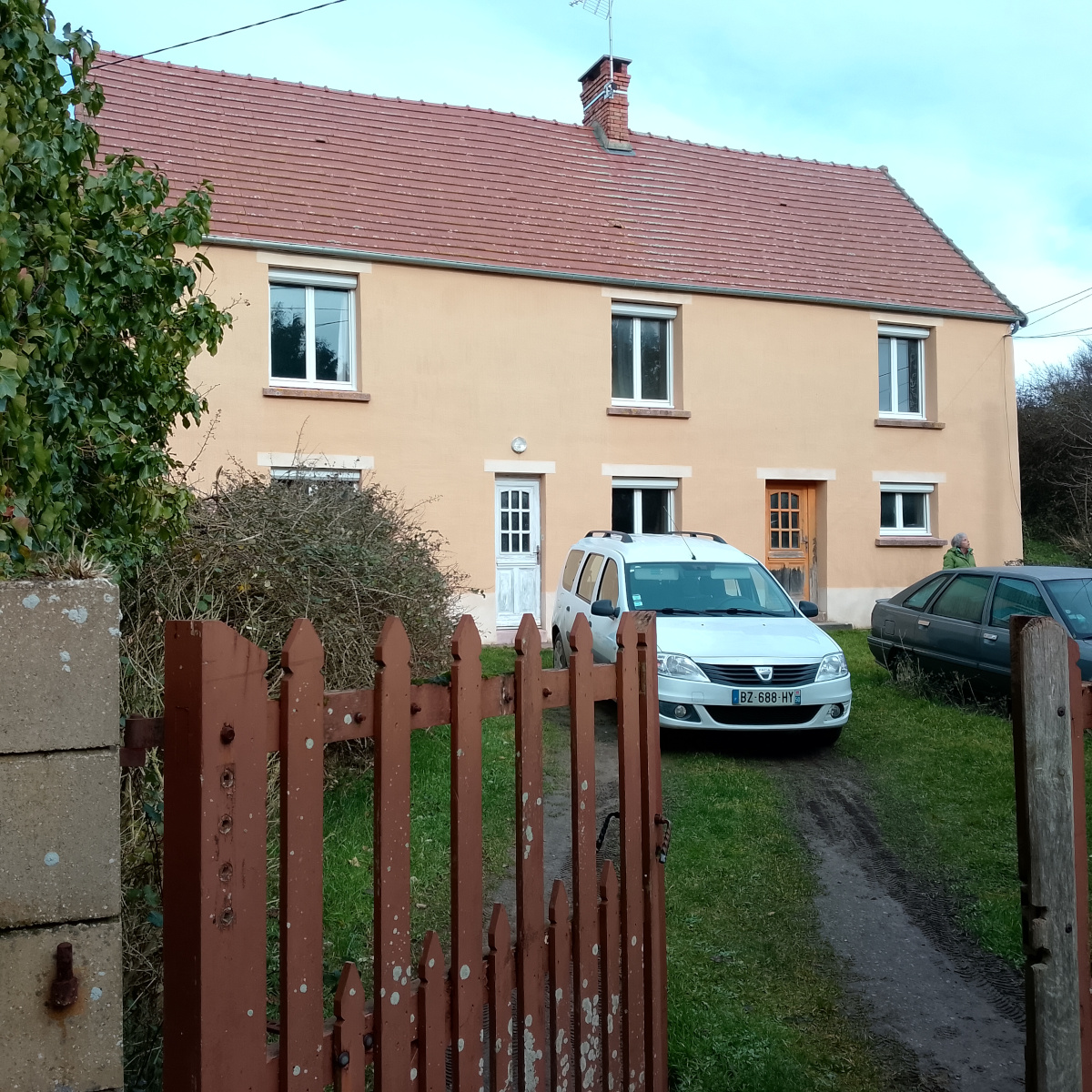

Le projet est une Réhabilitation de type Habitation . La taille du projet correspond à 3 pièces principales, soit 3 Equivalents Habitants (EH).
2 sondages ont été réalisés.

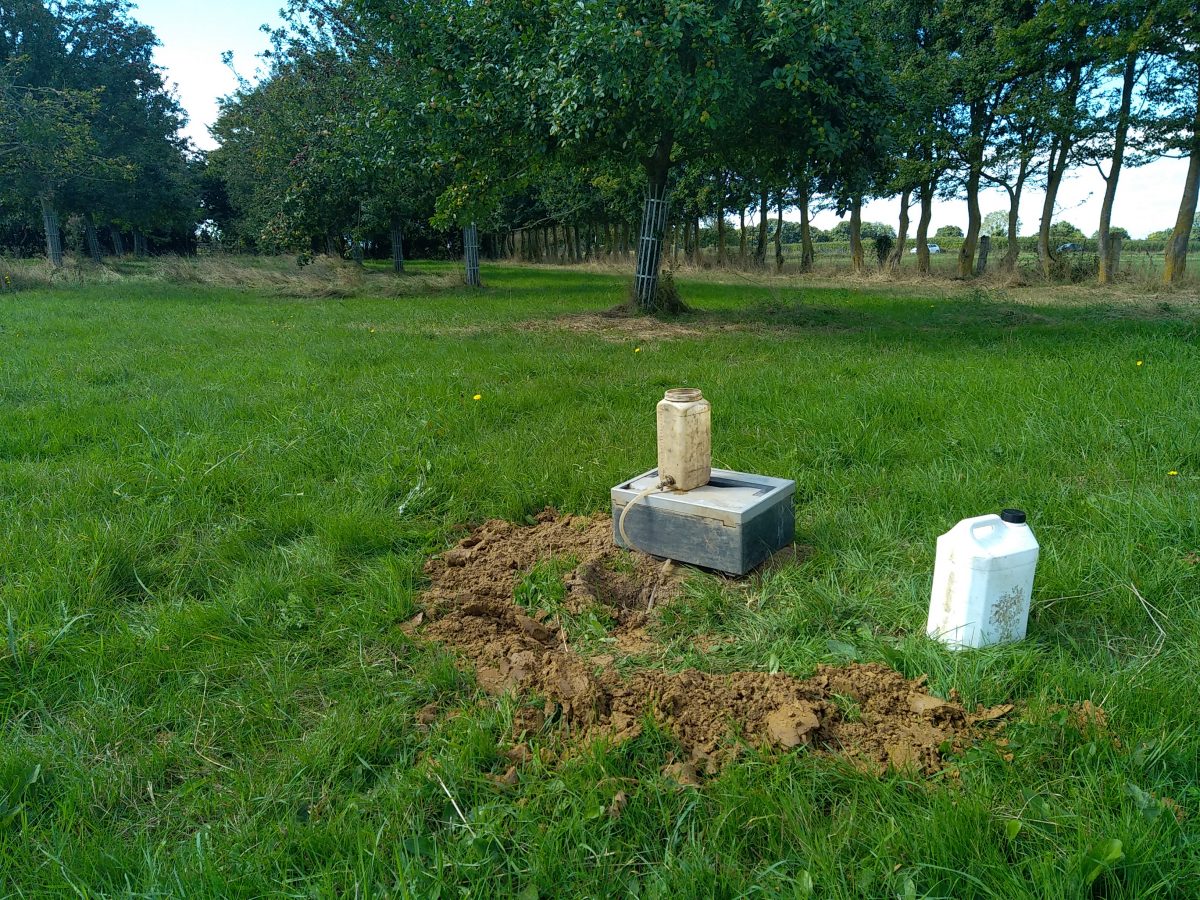

Un test de perméabilité est effectué à l’aide d’un infiltromètre à niveau constant. Le coefficient de perméabilité K mesuré est ainsi fixé à 20 mm/h, correspondant à un sol Perméabilité médiocre.
Des traces d’hydromorphie ont été observées lors du sondage, témoignant d’un sol épisodiquement saturé en eau.
Un traitement des eaux usées par le sol en place peut il être envisagé ? Non
-La perméabilité n’a pas été mesurée suffisament en profondeur (0.70 m min.) comme le prévoit l’arrêté prescriptions techniques pour la mise en oeuvre de traitement des eaux usées par le sol en place de type tranchée d’épandage à faible profondeur (article 6). Toutefois, le test de perméabilité à été effectué à 0.60 mètre de profondeur pour envisager la mise en place de tranchées à très faible profondeur, avec un fond de fouille à 0.50 mètre max. de profondeur. Cependant, la perméabilité du sol y est insuffisante, inadaptée ou non définie.
– La perméabilité du sol est insuffisante, inadaptée ou non définie.
– Le sol n’est pas sain, avec des traces d’hydromorphie significatives d’aléas de remontées de nappe.
– La place disponible est insuffisante.
– La nature de la surface du terrain n’est pas compatible.
Toutefois, cette nature du terrain n’est pas limitante. En effet, un décaissement, déblaiement, et un remaniement de la parcelle seront effectués, avec végétalisation de la surface (herbe).
Solution retenue :
Graf EASYONE 5 EH : filière compacte ( Micro station )
N° d’agrément ministériel : 2015-008
Le dispositif de traitement est une micro-station à boues activées fonctionnant selon le principe SBR (Sequencing Batch Reactor).

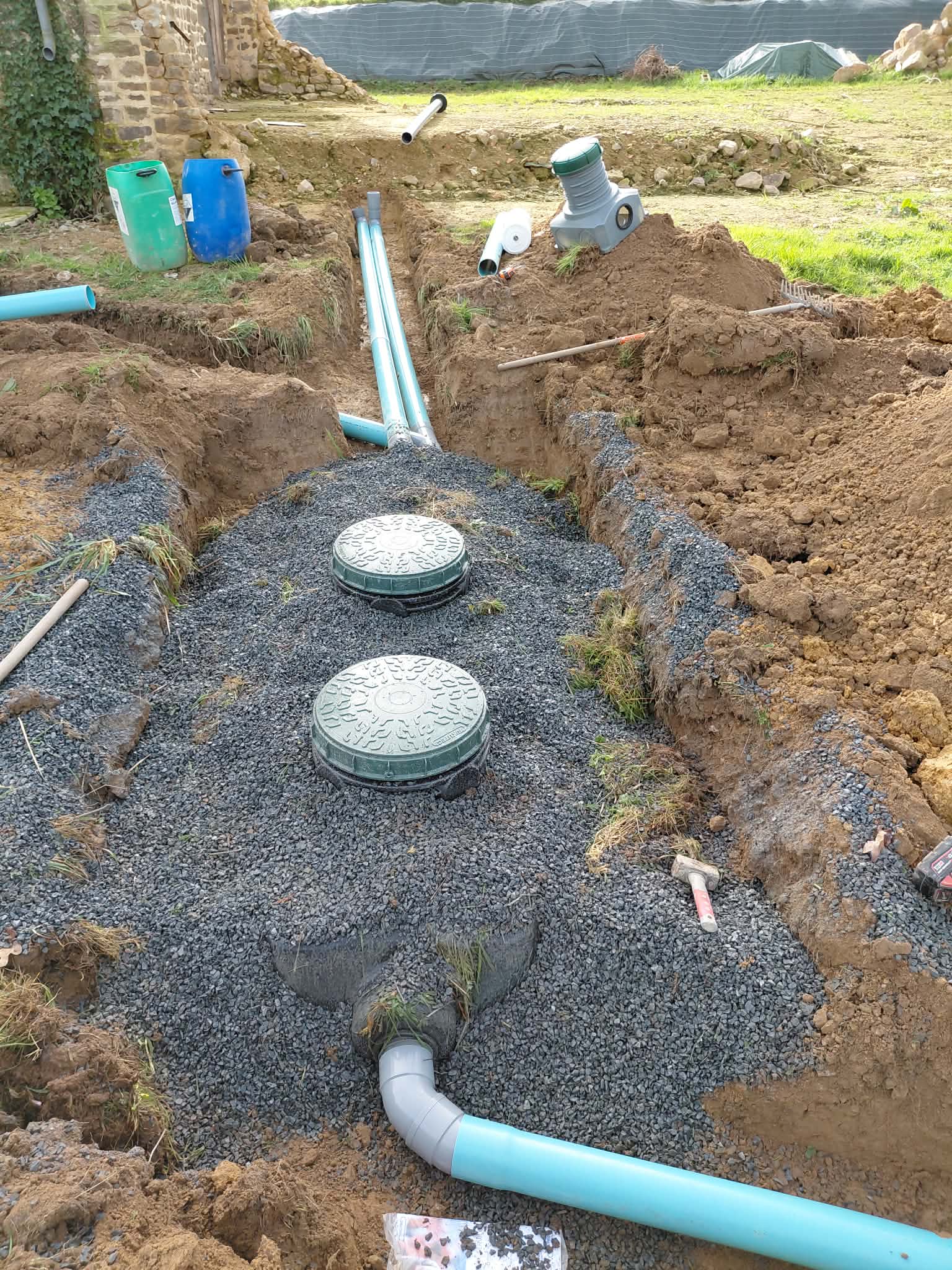

Il comprend dans une seule et même cuve cylindrique en polypropylène :
– une zone de tranquillisation ;
– une zone de traitement.
Ces deux zones sont séparées par une cloison en polypropylène. Le passage des eaux usées entre les deux zones s’effectue sous la cloison, au fond du bassin. L’évacuation de l’eau traitée est réalisée par un levier d’extraction en polyéthylène, fonctionnant selon le principe d’une pompe à injection d’air (airlift).

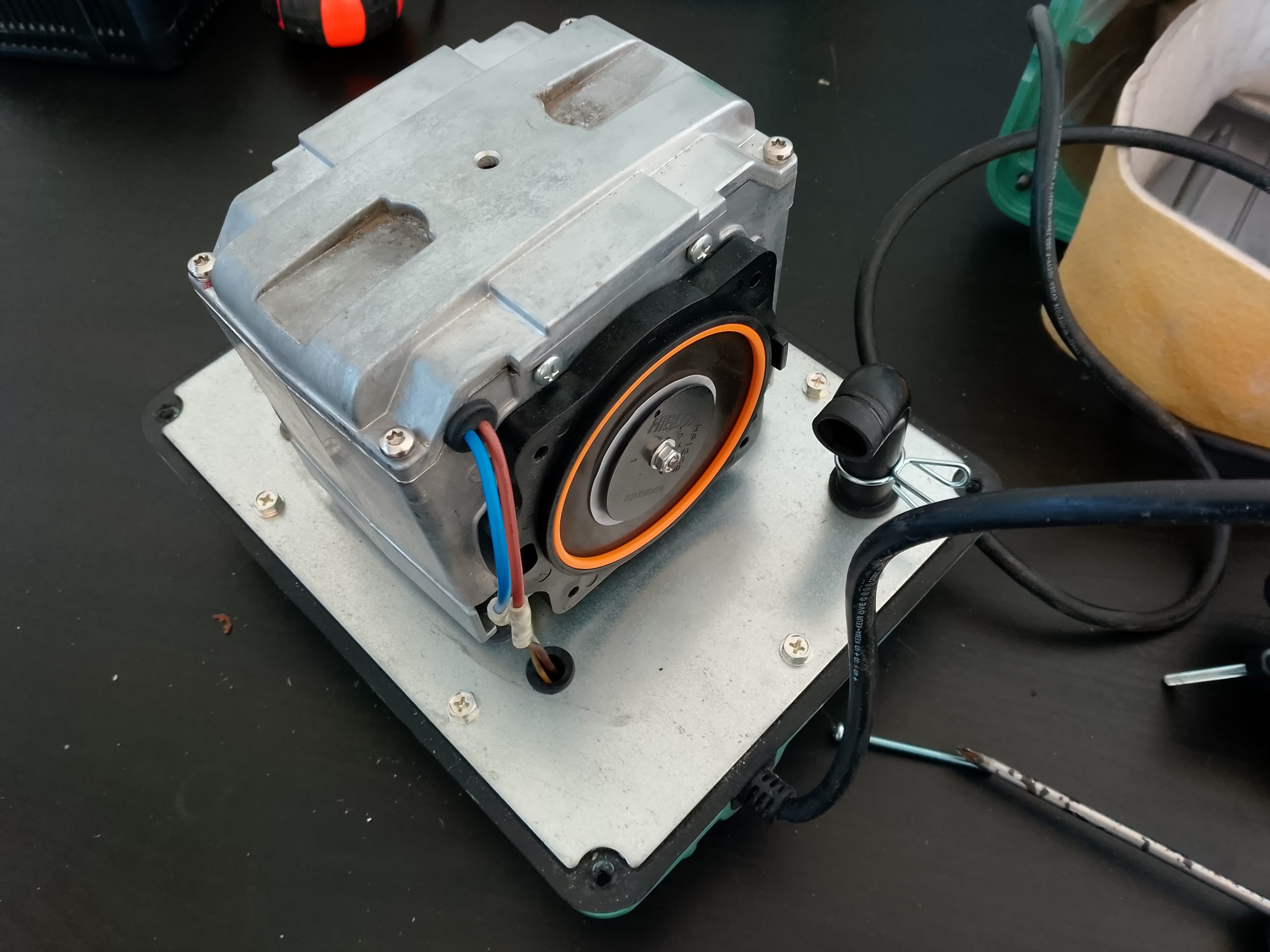

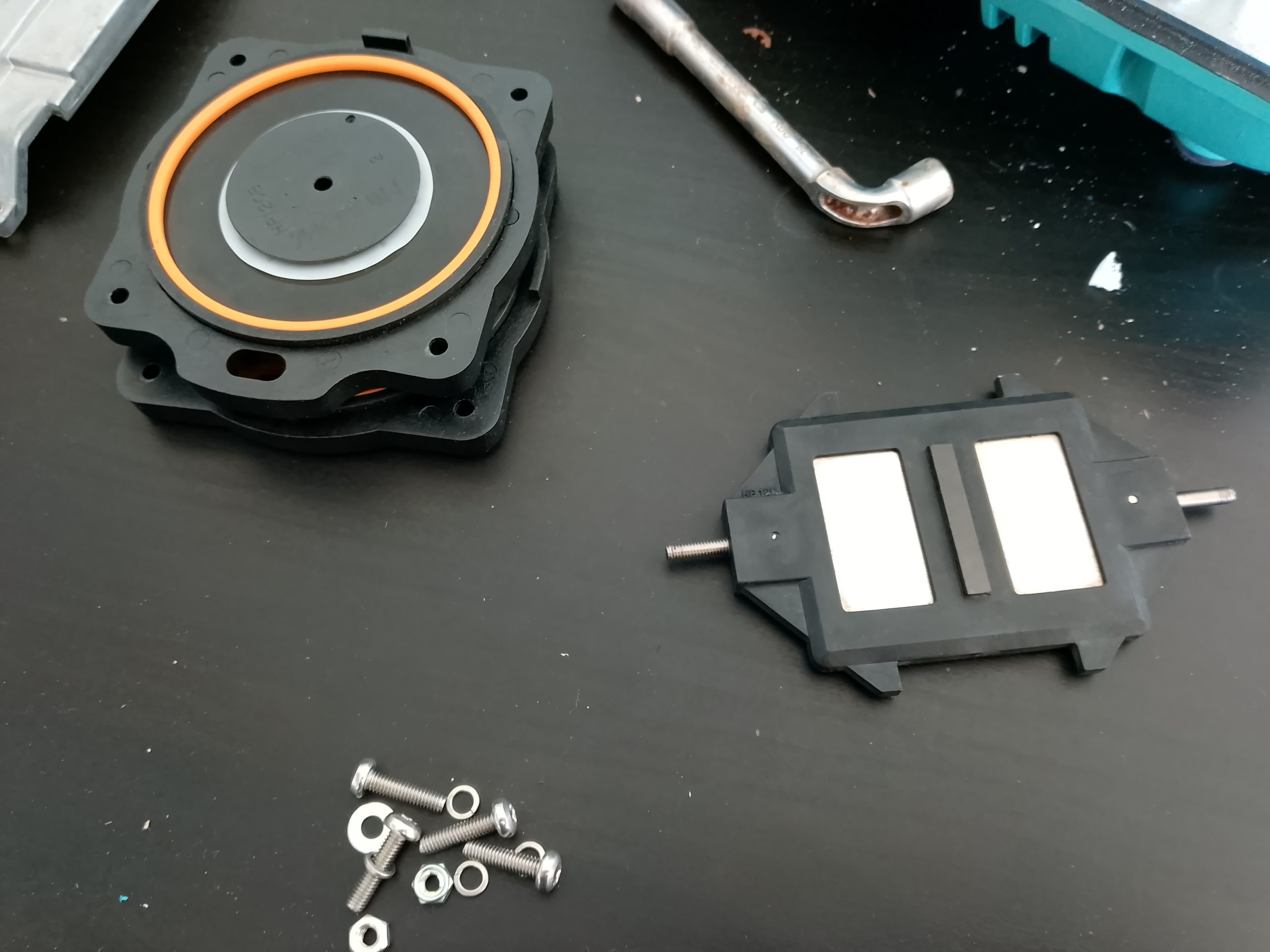

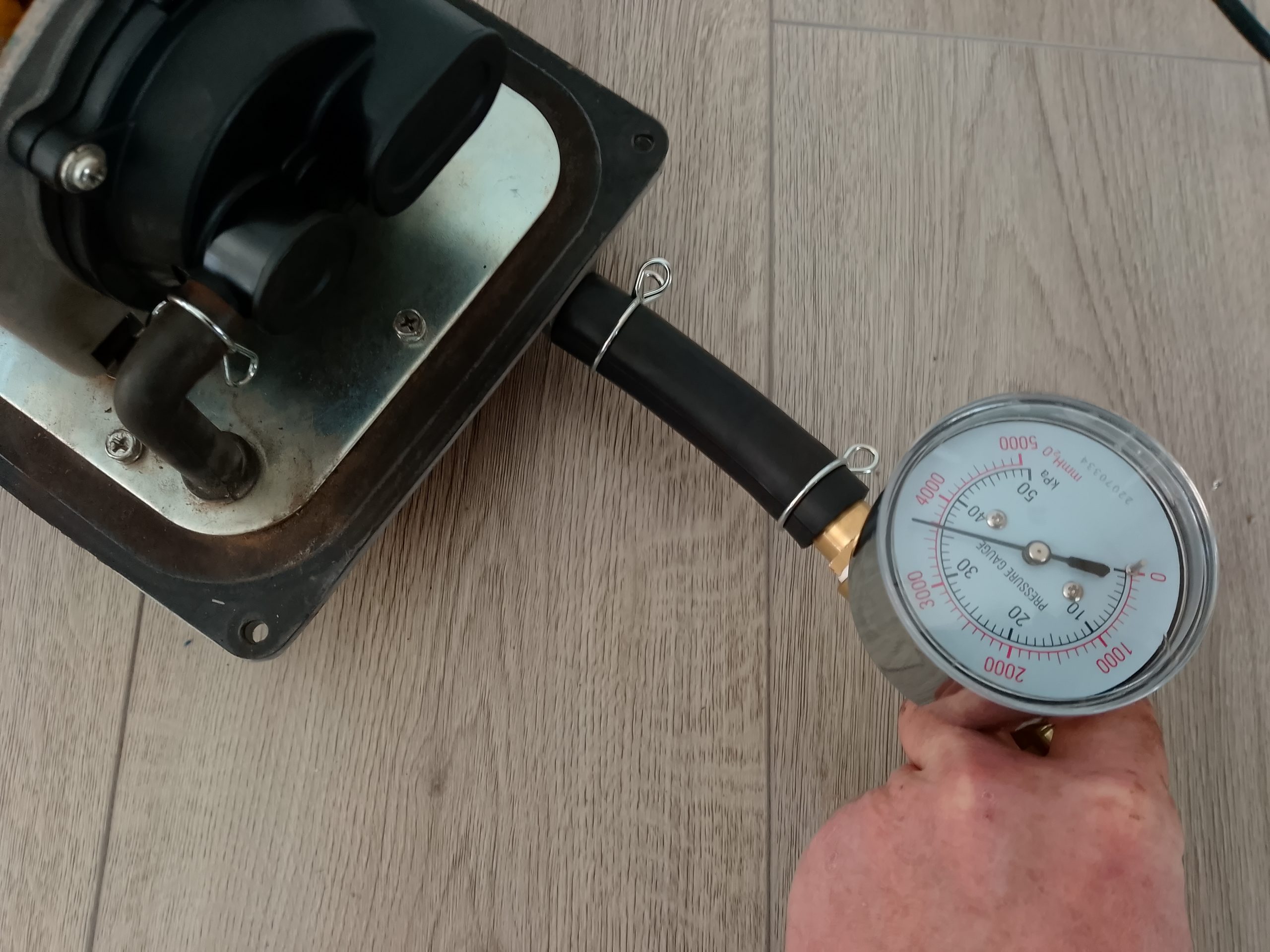

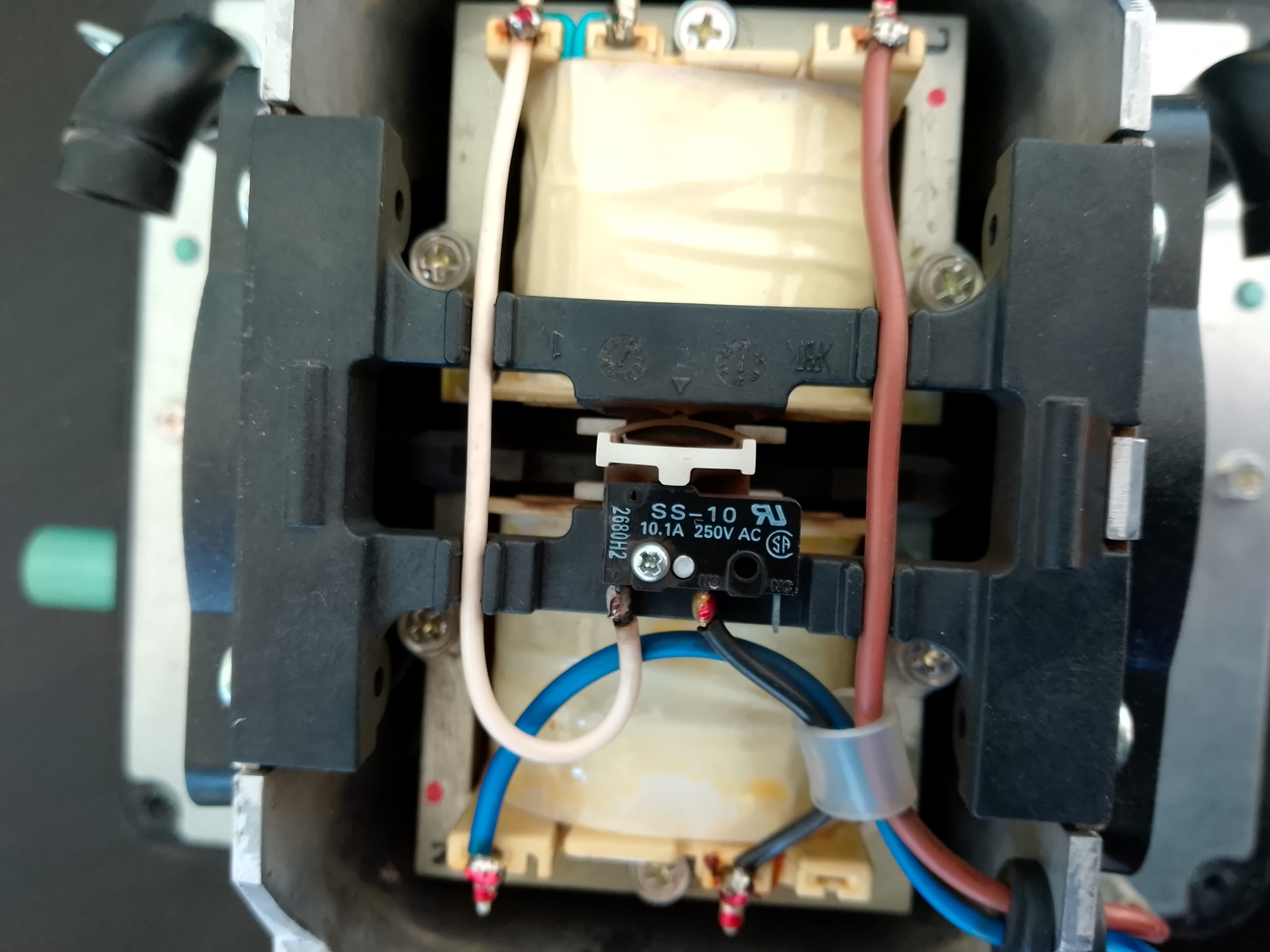

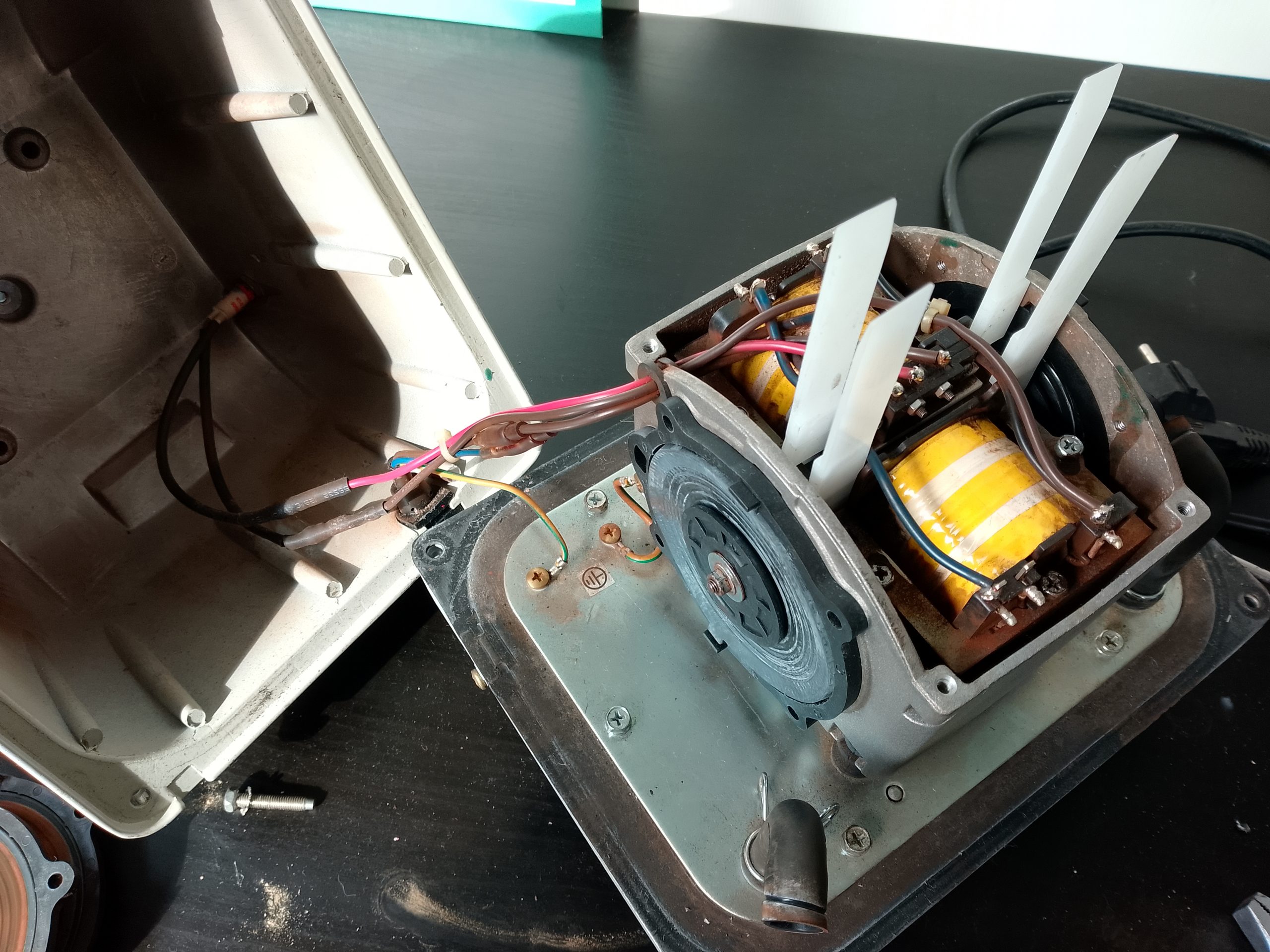

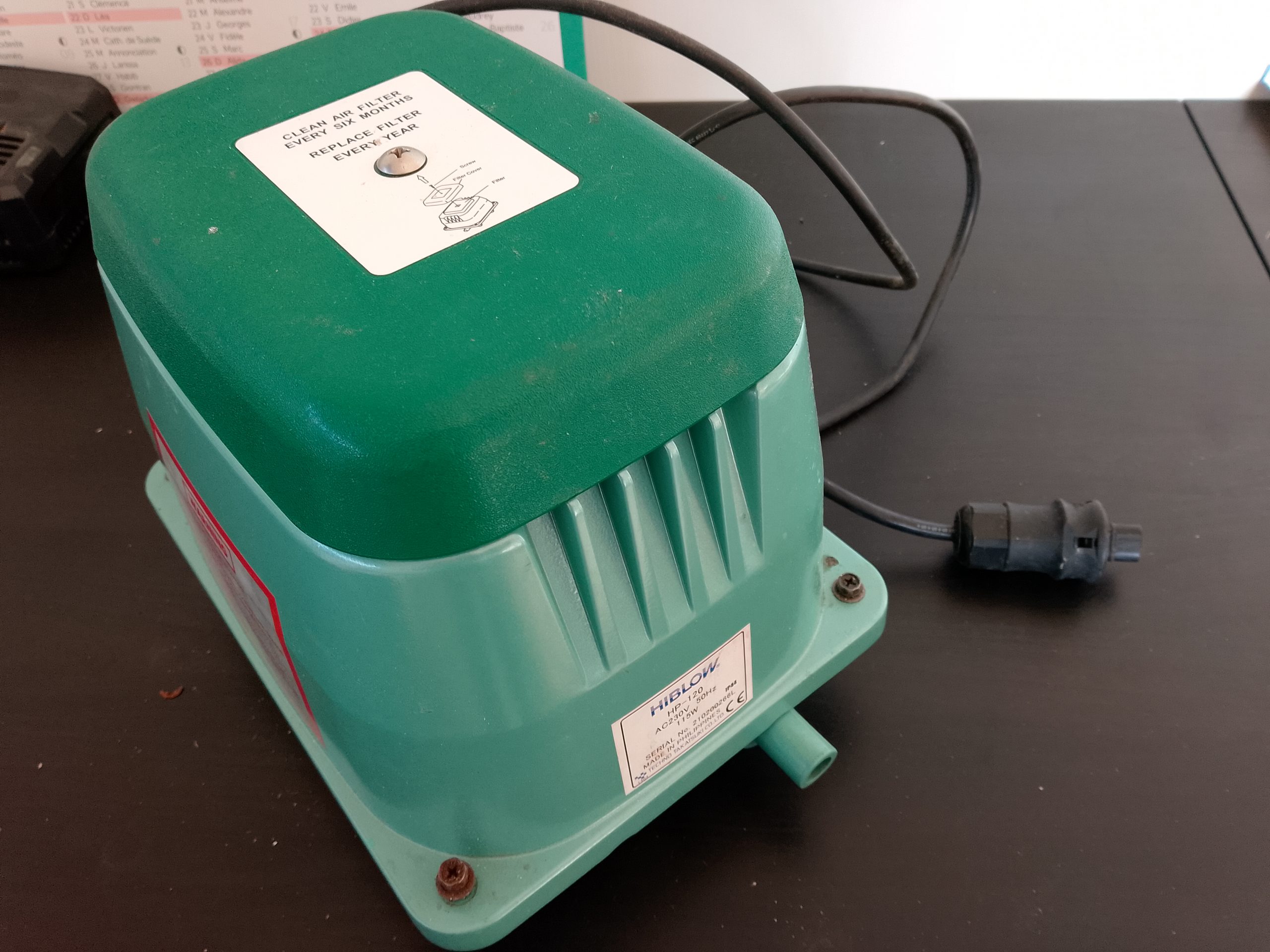

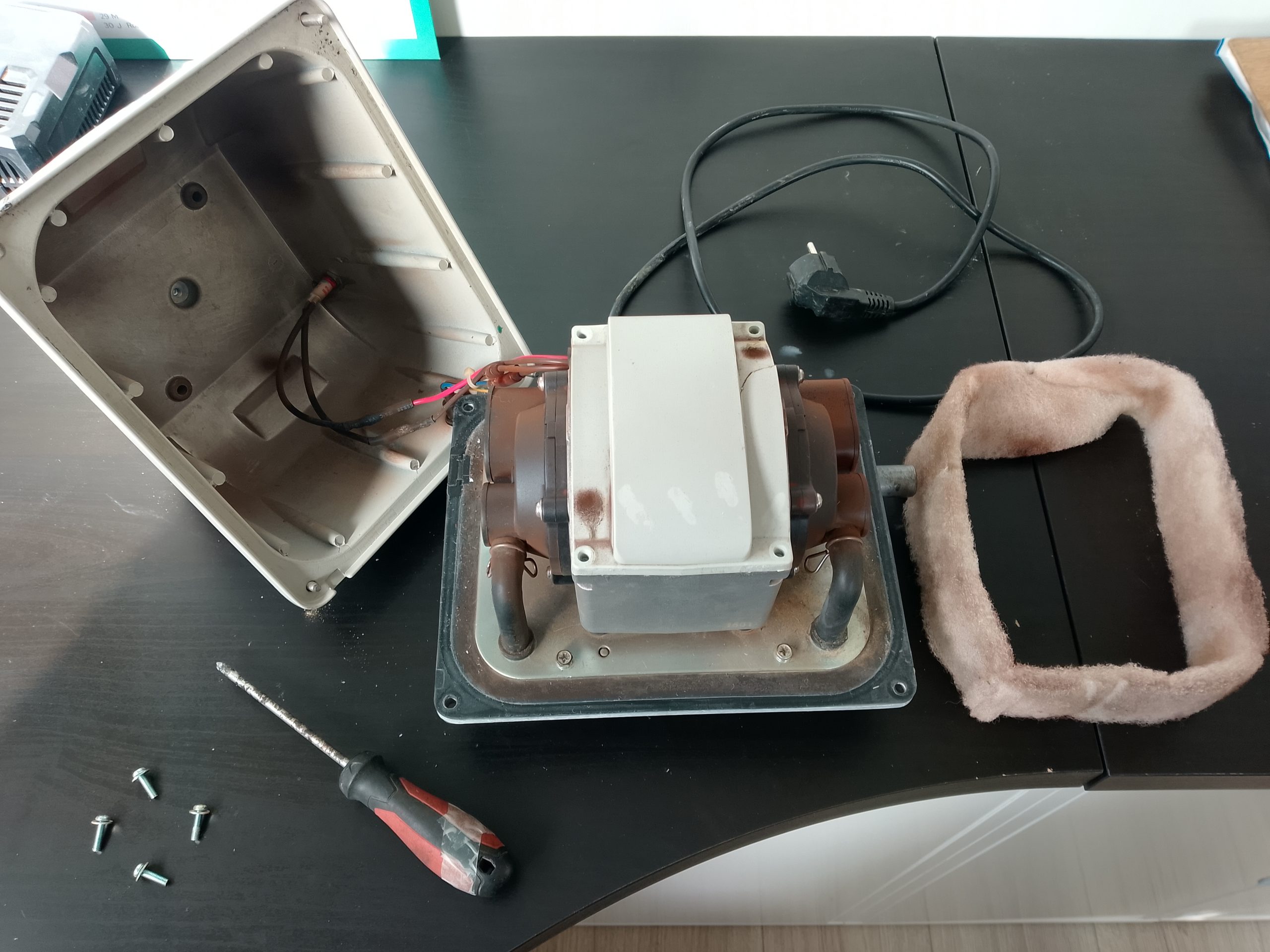

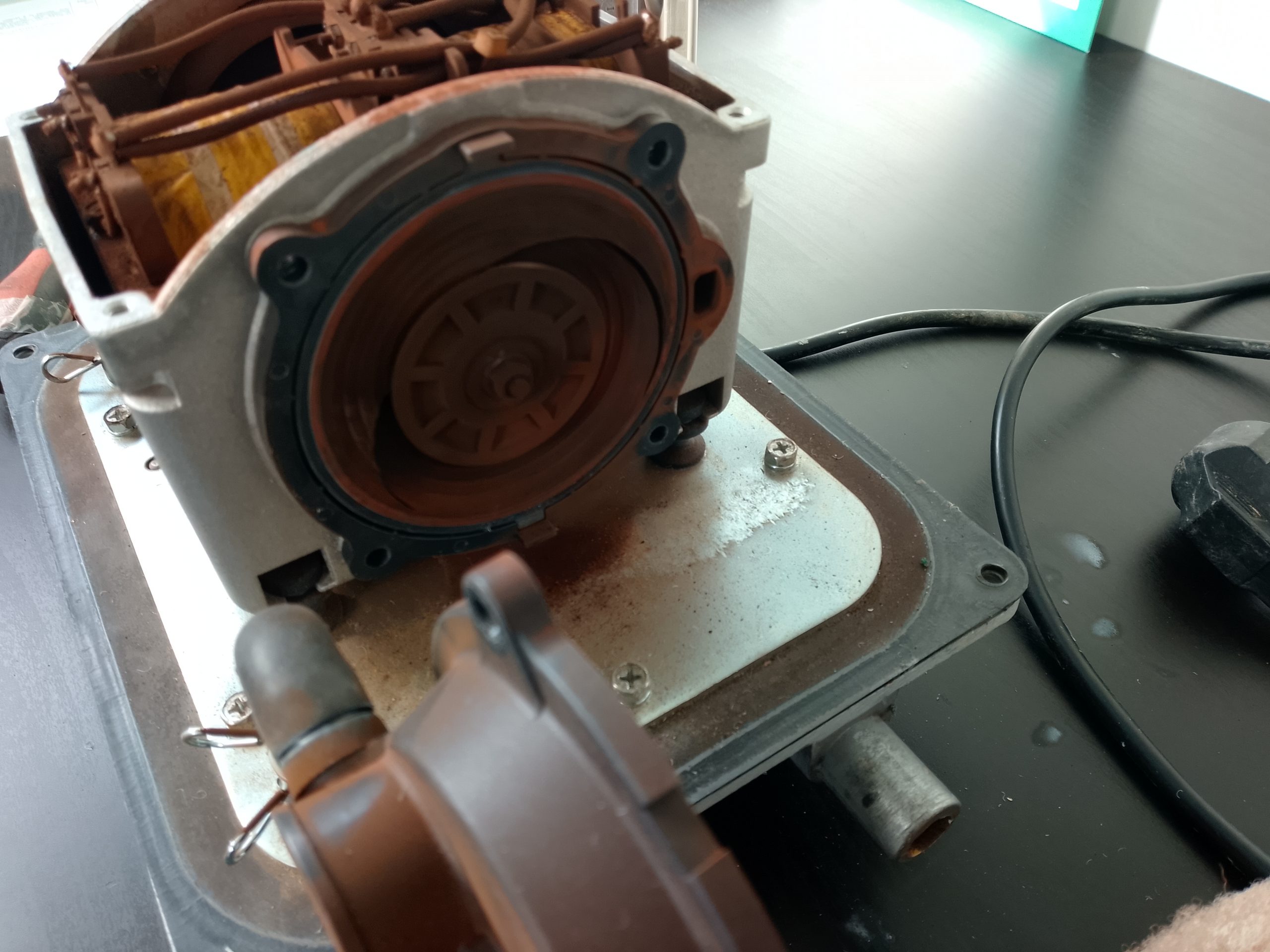

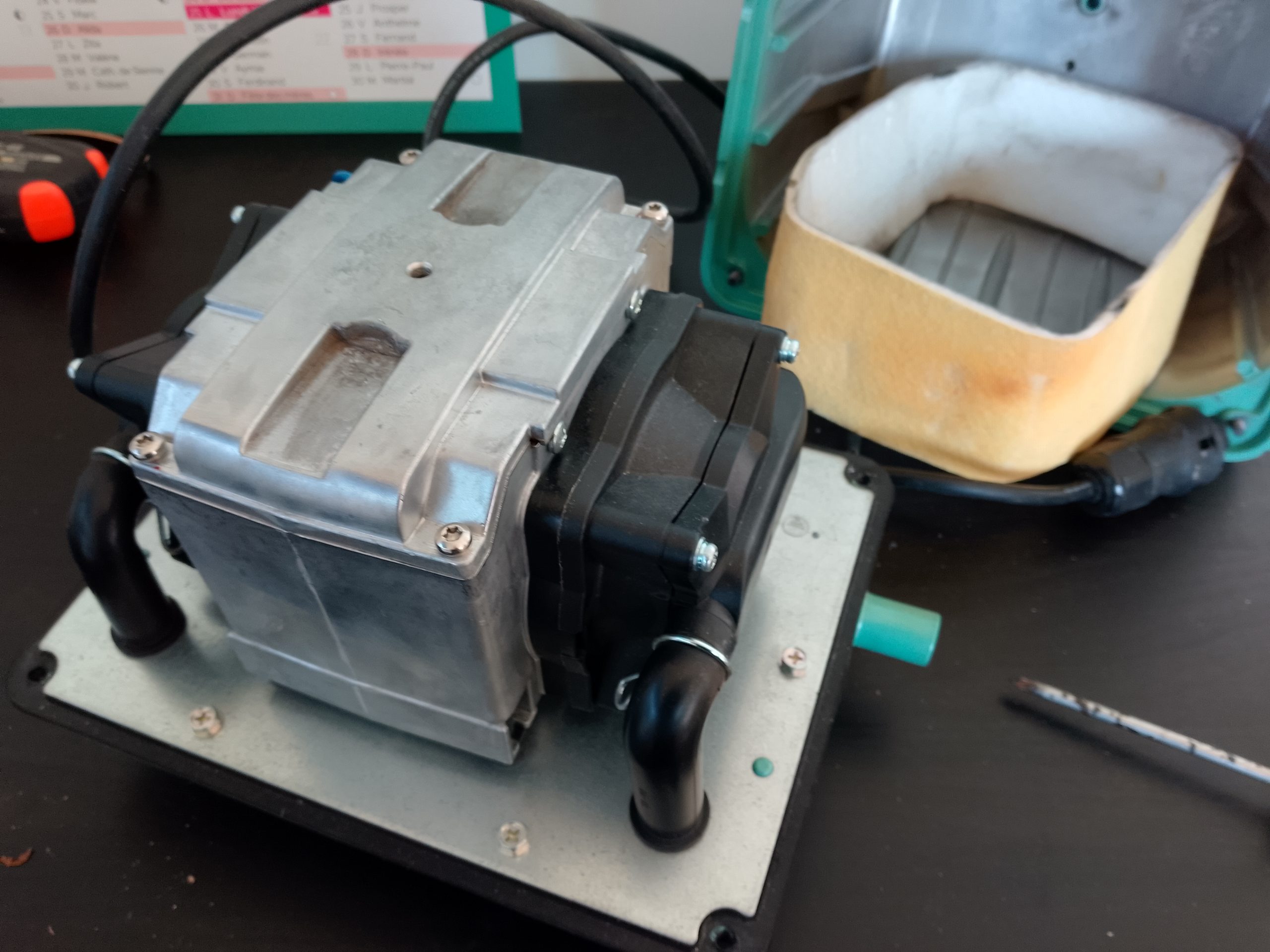

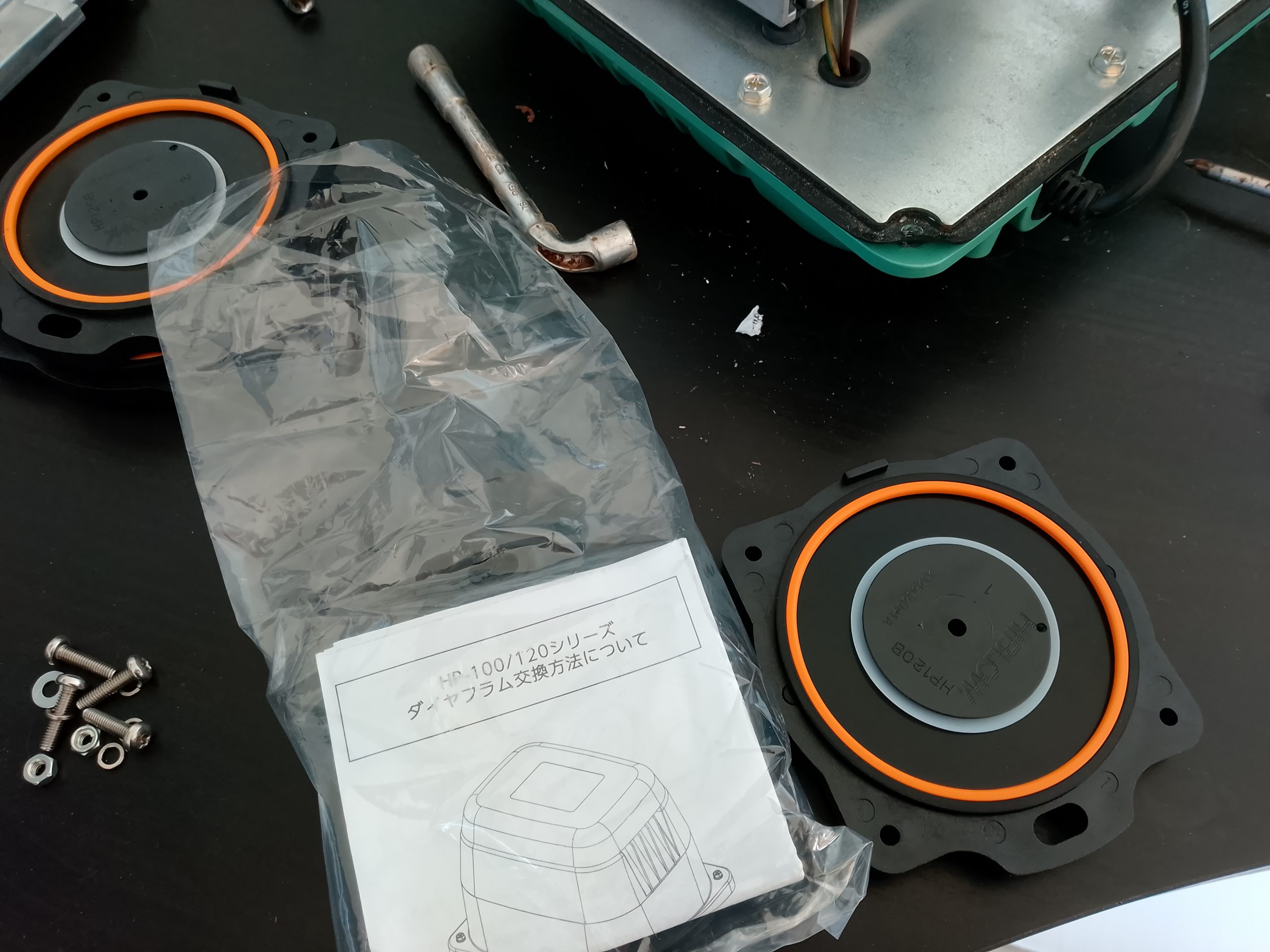

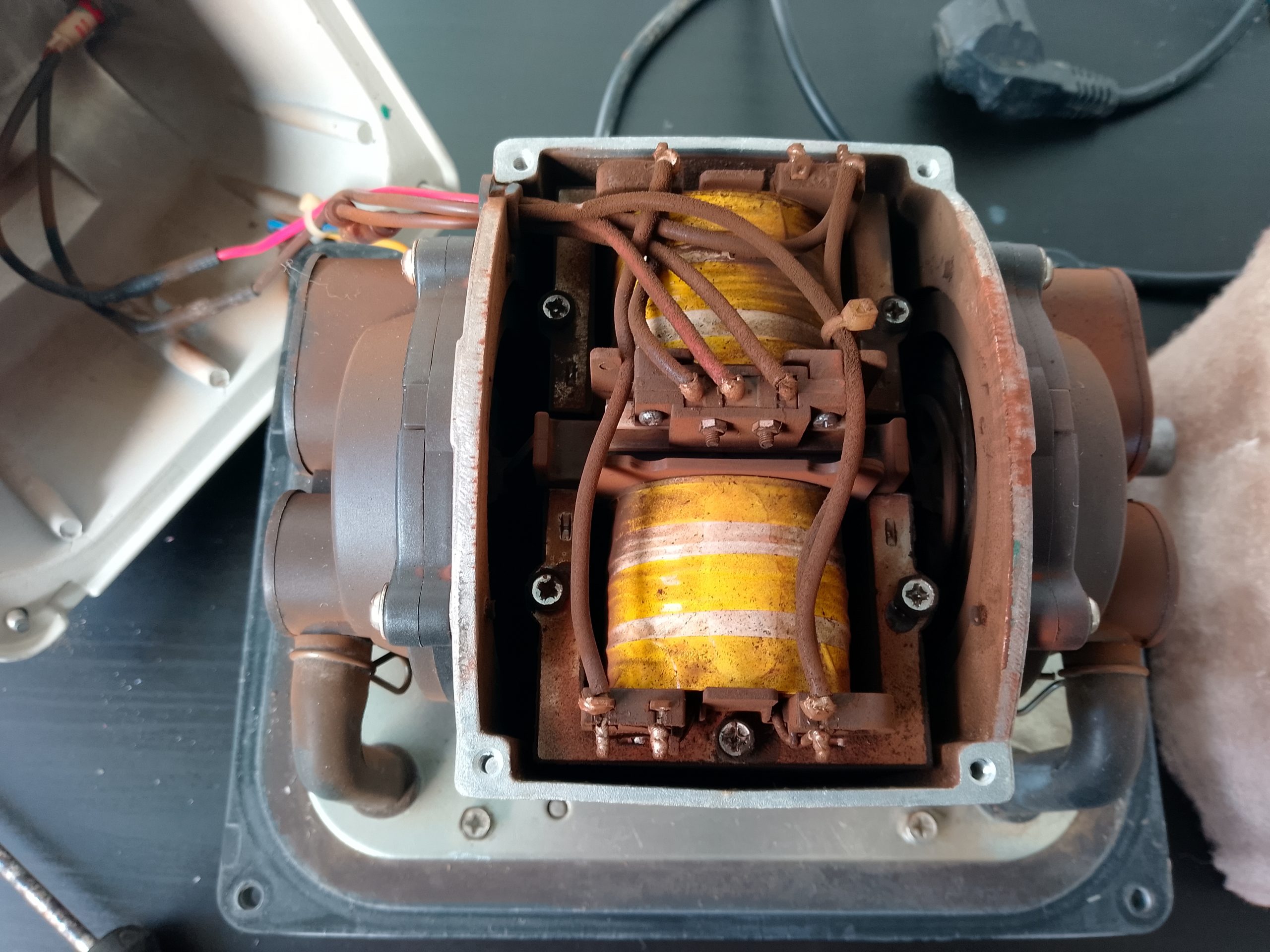

L’aération des deux zones est assurée par un compresseur d’air, fonctionnant en alternance selon un cycle programmé. Le compresseur est raccordé, au fond de la cuve, à une rampe de diffusion en acier inoxydable équipée d’un ou de deux diffuseurs « fines bulles » à membranes microperforées.
Le fonctionnement de la micro-station d’épuration est géré par un automate avec microprocesseur qui commande le compresseur d’air et sa répartition entre les diffuseurs et le levier d’extraction des eaux traitées via des électrovannes ou des vannes motorisées dédiées.
Le compresseur et l’automate avec microprocesseur sont situés dans une armoire électrique qui doit être installée selon les conditions de mise en œuvre précisées dans le guide d’utilisation.
Un système d’alarme visuelle permet de détecter tout dysfonctionnement des équipements via l’automate.

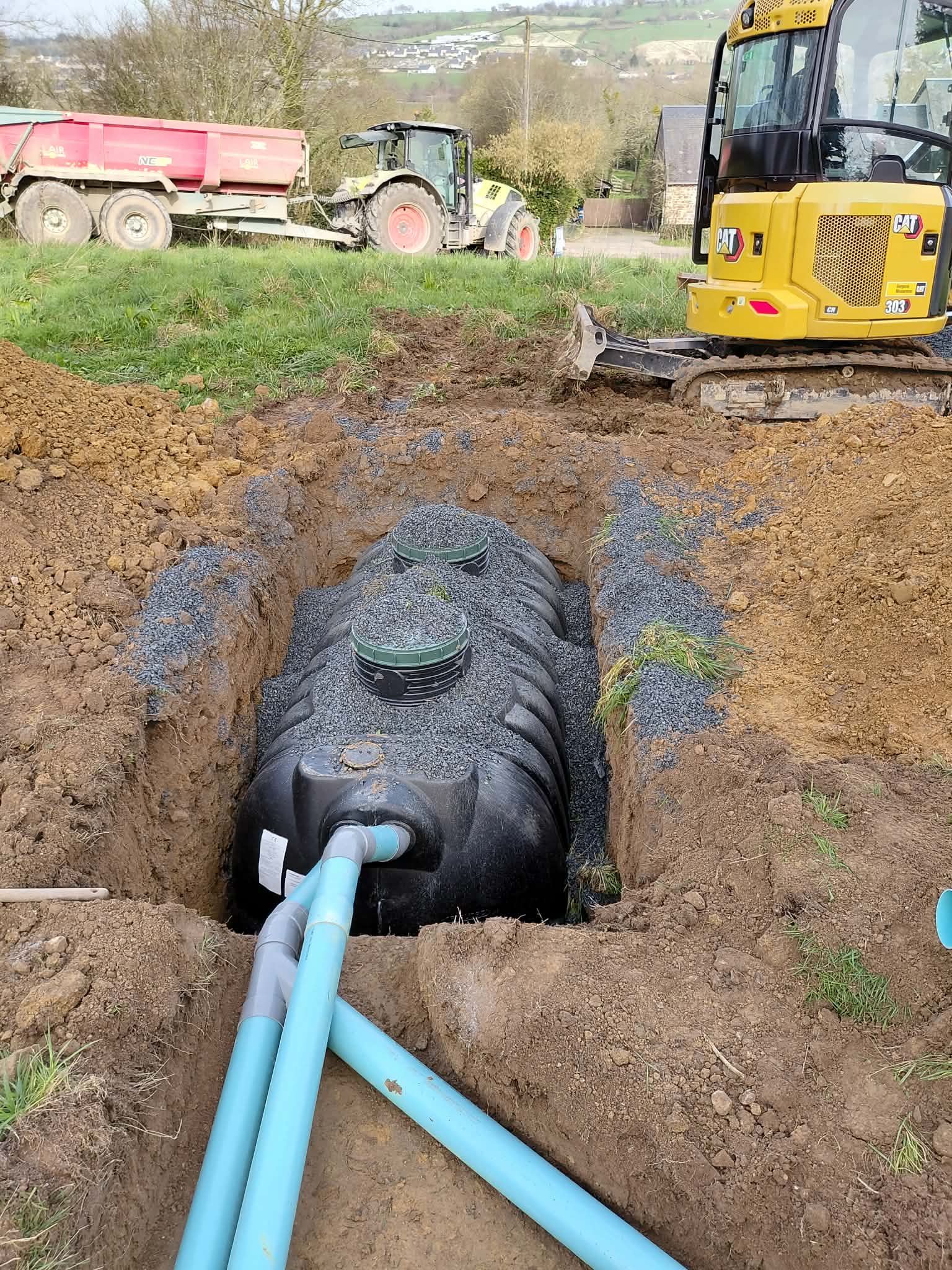

Cette station peut être posée en présence d’une nappe phréatique à faible profondeur. Le niveau de la nappe ne doit toutefois pas dépasser le niveau d’entrée et sortie de la station, avec un remblaiement minimum de 0.80 mètre au dessus de la cuve.
Un poste de relevage / refoulement des eaux traitées sera nécessaire.

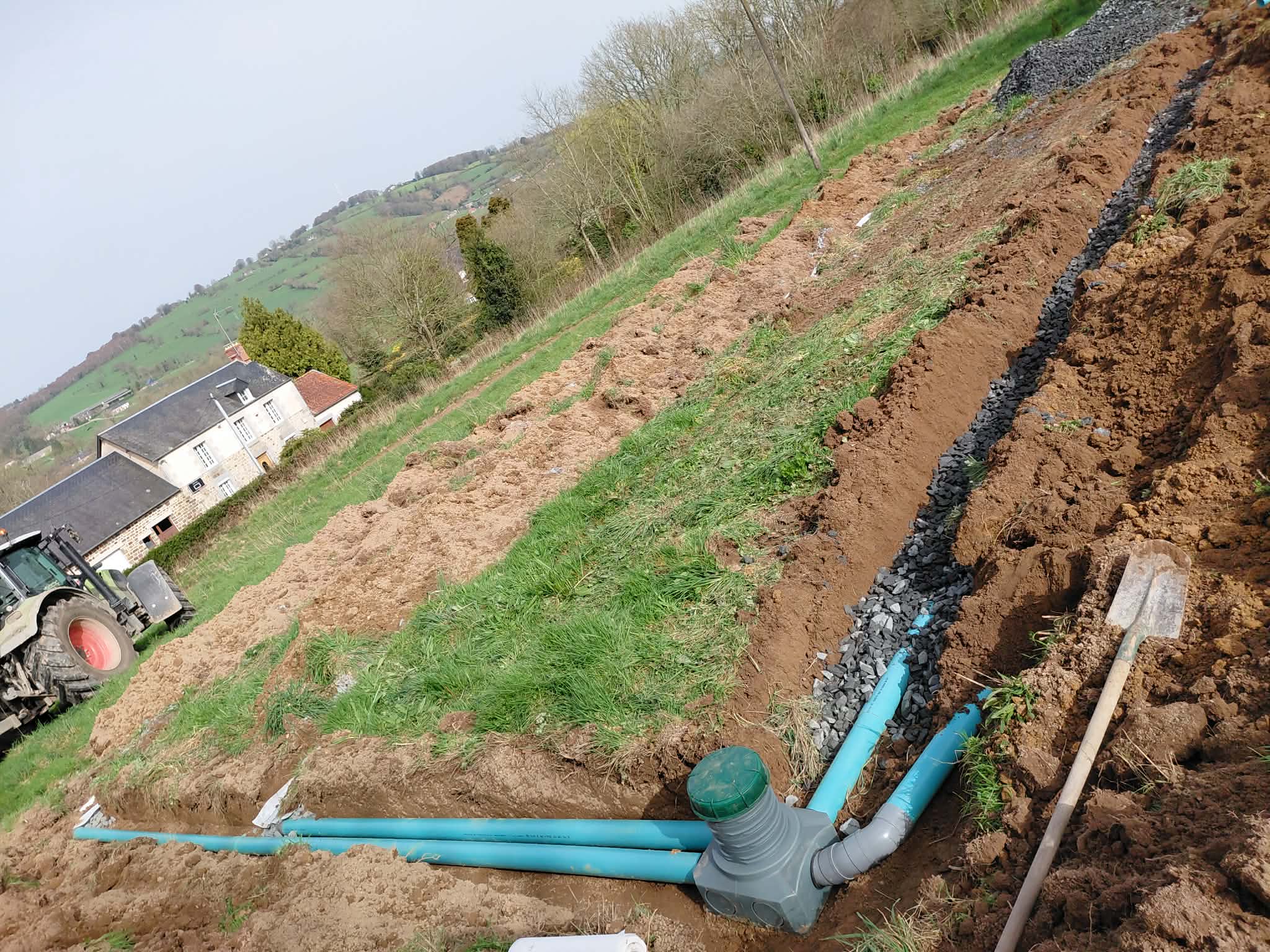

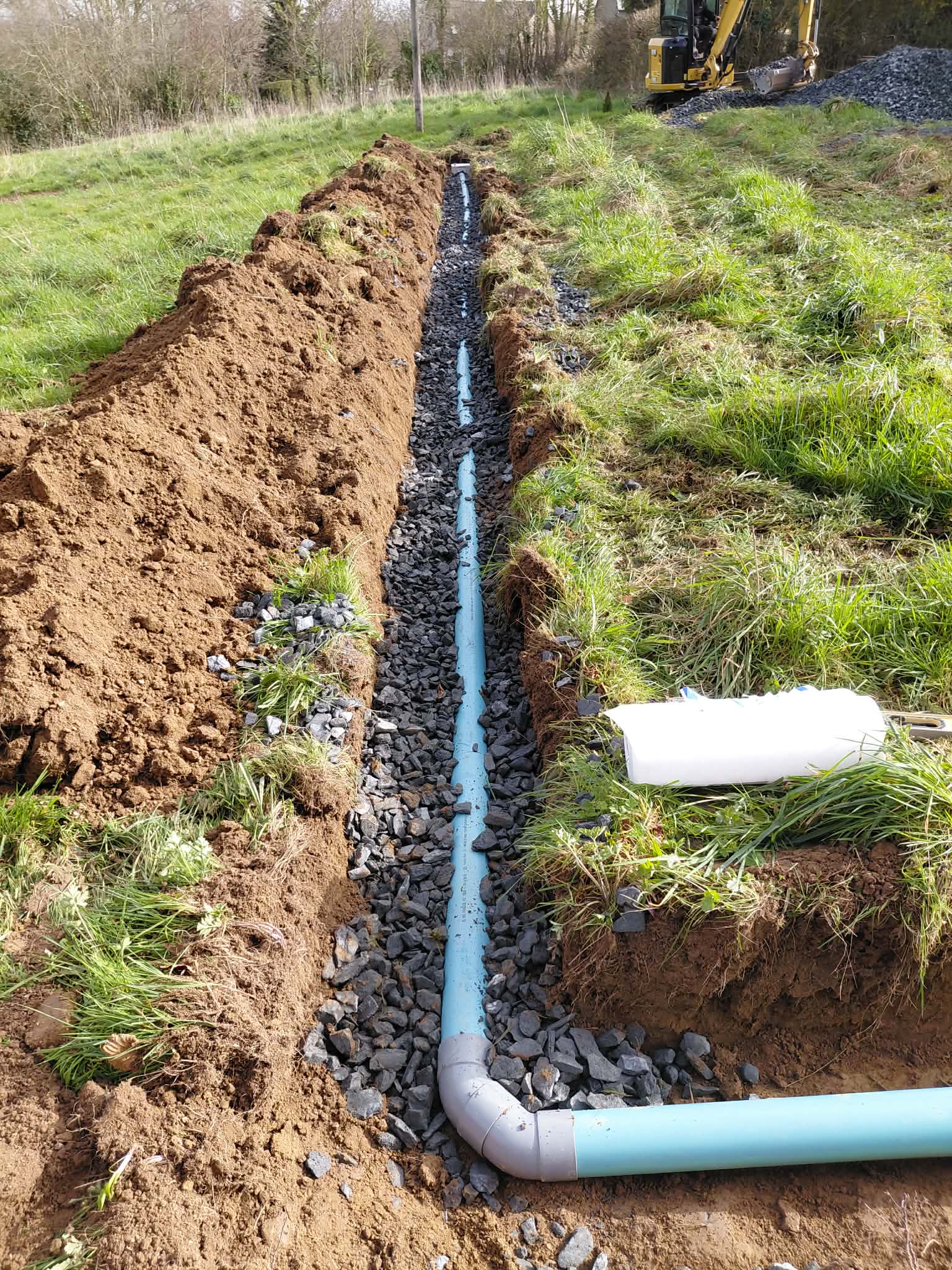

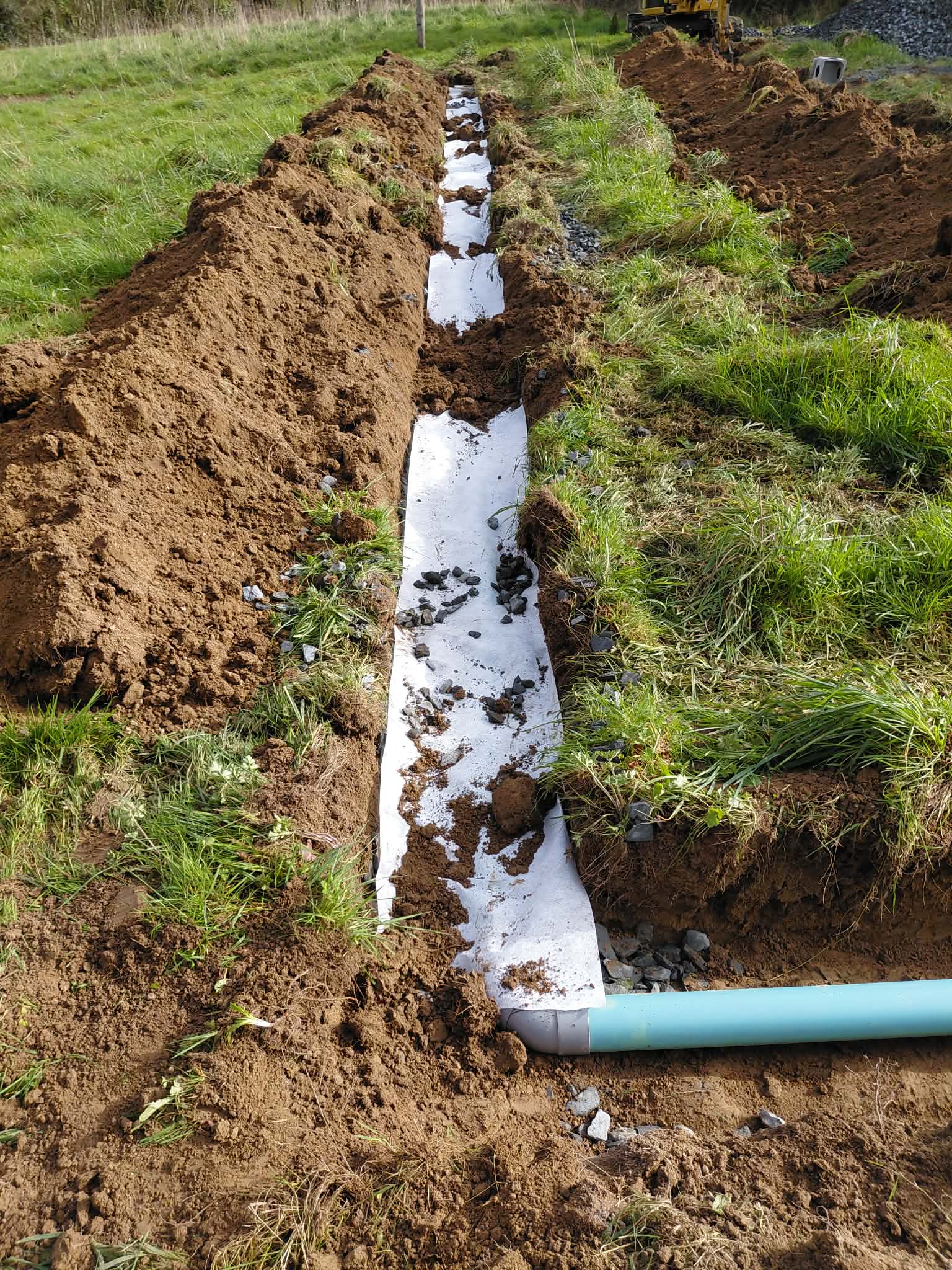

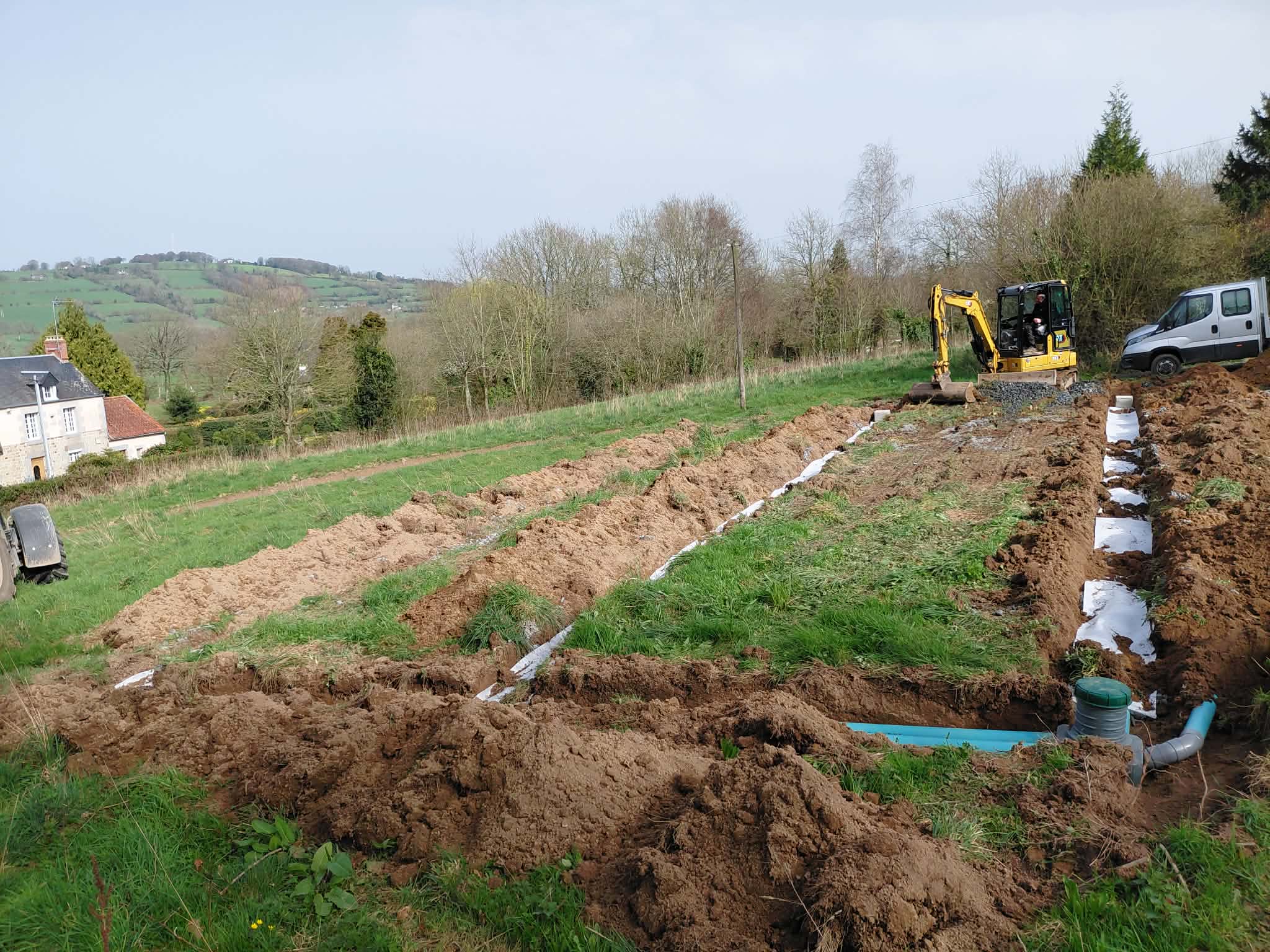

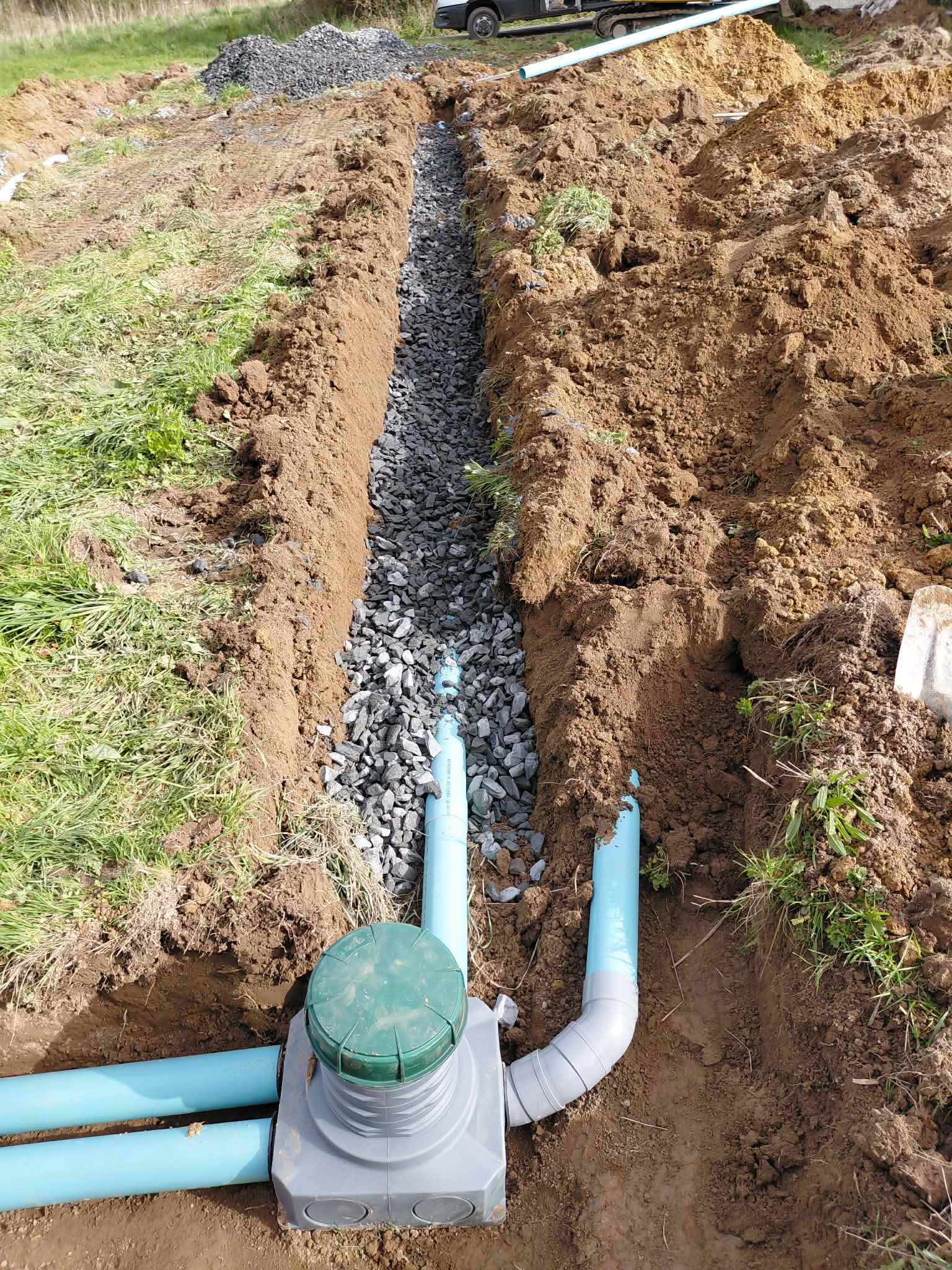

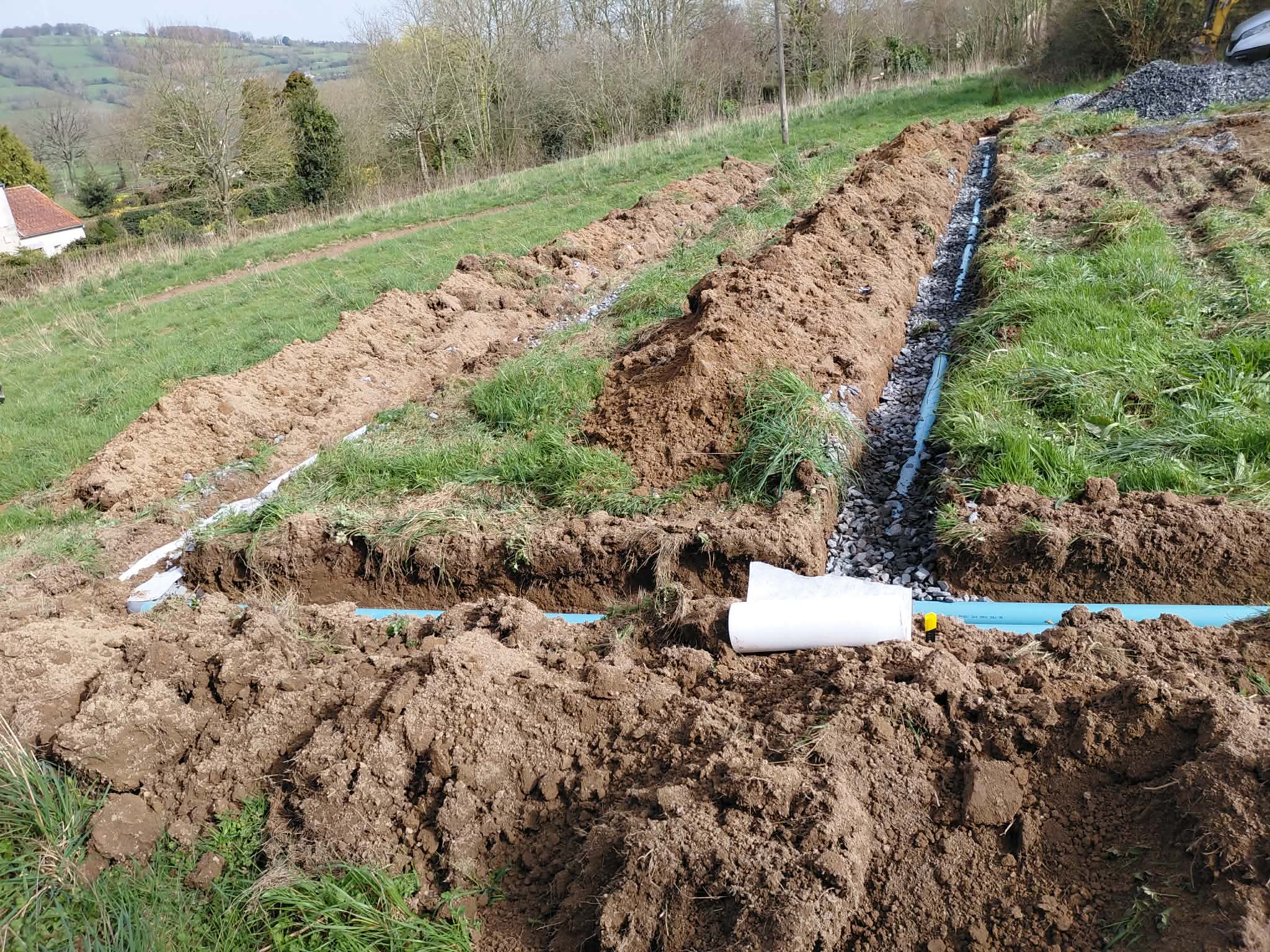

Les eaux usées ainsi traitées seront ensuite évacuées par infiltration dans le sol et contenue sur la parcelle.
Ce projet a été validé par le SPANC Communauté de Communes Côte Ouest Centre Manche.
