De la boue en sortie de filtre compact ?

Relargage ? Enlevez vos œillères, on vous explique, on vous dit tout !

Beaucoup dénoncent le relargage de boue de certaines micro-stations. Ce phénomène est généralement observé dans un poste de relevage en aval, avec l’accumulation de dépôts sur la pompe. Pour autant, il ne s’agit pas de relargage direct de boues.

Explications :

Dépot brun sur une pompe en sortie de traitement des eaux usées
Dépôts brun sur une pompe en sortie de traitement des eaux usées ( sortie de filtre compact Hydrofiltre )

De plus, ce phénomène peut être observé avec d’autres filières, les filtres compacts notamment. A l’usage, au fil du temps, des dépôts peuvent apparaître sur la pompe du poste de relevage des eaux traitées, placé en fin de filière de traitement des eaux usées domestiques. Mais pour l’observer, il faut prendre le temps d’extraire la pompe, le vouloir et savoir le faire. Sinon, c’est simplement garder ses œillères.

Ces accumulations brunes correspondent simplement au développement de colonies de bactéries aérobie profitant d’un milieu aéré, humide et toujours alimenté par une source de pollution, même si très réduite, avec une DBO5 inférieure à 35 mg/l. Rien à voir avec un relargage de boue !

Nous n’irons cependant pas jusqu’à dire qu’il s’agit d’un traitement tertiaire …

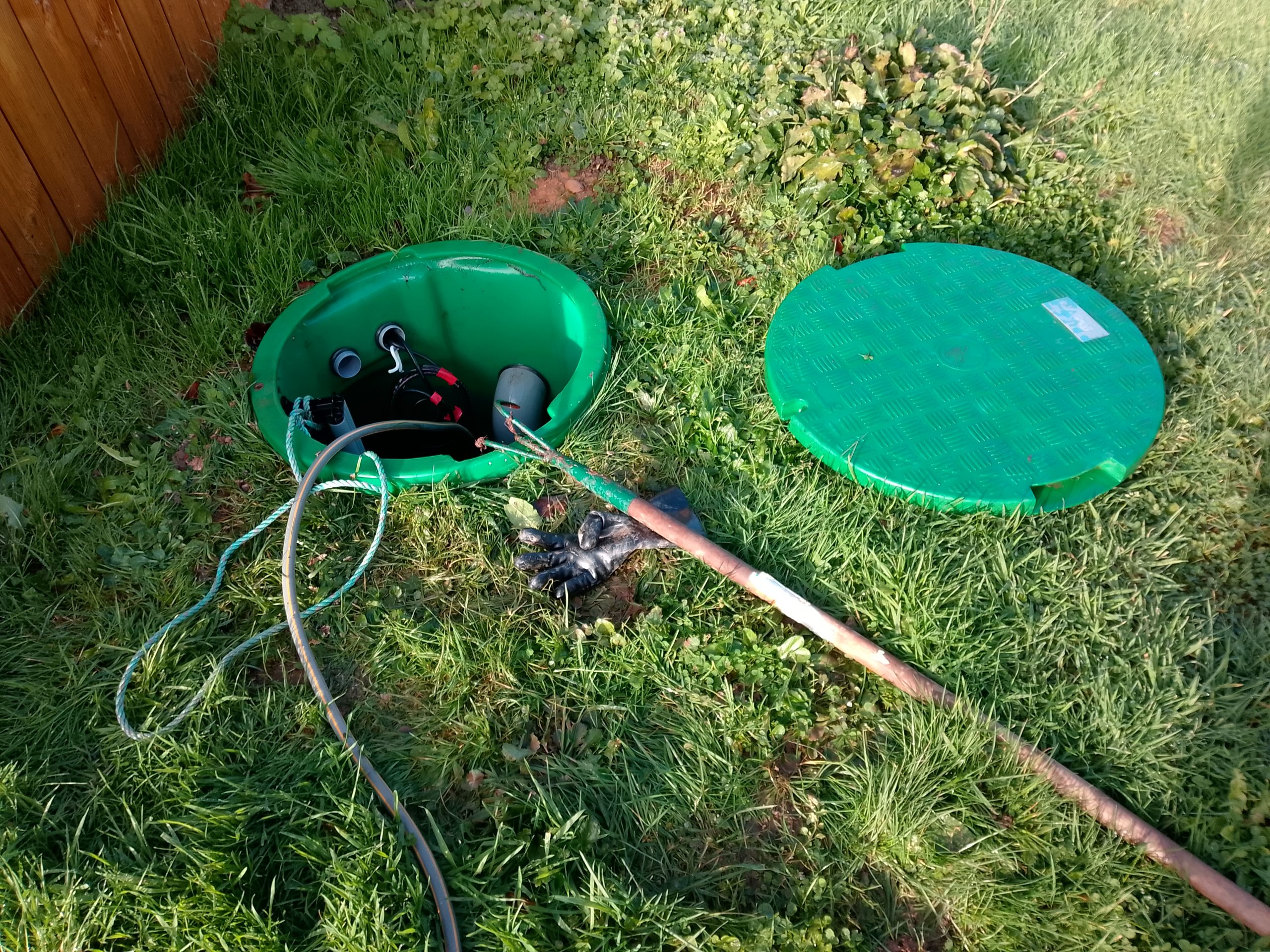

Un exemple lors de l’entretien d’un filtre compact Hydreal Hydrofiltre HF05, sortie basse, avec poste de relevage en sortie.

Un prélèvement instantané en sortie de filtre compact permet de confirmer l’absence de Matières En Suspension ( MES ) apparente. L’échantillon prélevé est clair, translucide et inodore.

Lors de l’entretien, ces dépôts doivent être convenablement nettoyés pour éviter toute sur-accumulation et relargage.

Lors de cet entretien, nous effectuons une mesure de boue primaire dans la fosse toutes eaux, nous nettoyons le pré-filtre, nous scarifions le massif de coquilles de noisettes concassées, nous lavons le système d’auget flottant et nous extrayons et nettoyons la pompe de relevage Pedrollo Top 3 GM Vortex et son clapet anti-retour.

  • Entretien filtre compact noisettes Hydrofiltre
  • Nettoyage du pré-filtre Hydreal Hydrofiltre
  • Scarification des coquilles de noisettes Hydreal Hydrofiltre
  • Pré-filtre du filtre compact noisettes Hydreal Hydrofiltre
  • Auget flottant du filtre compact noisette Hydreal Hydrofiltre
  • Massif filtrant noisettes Hydreal Hydrofiltre

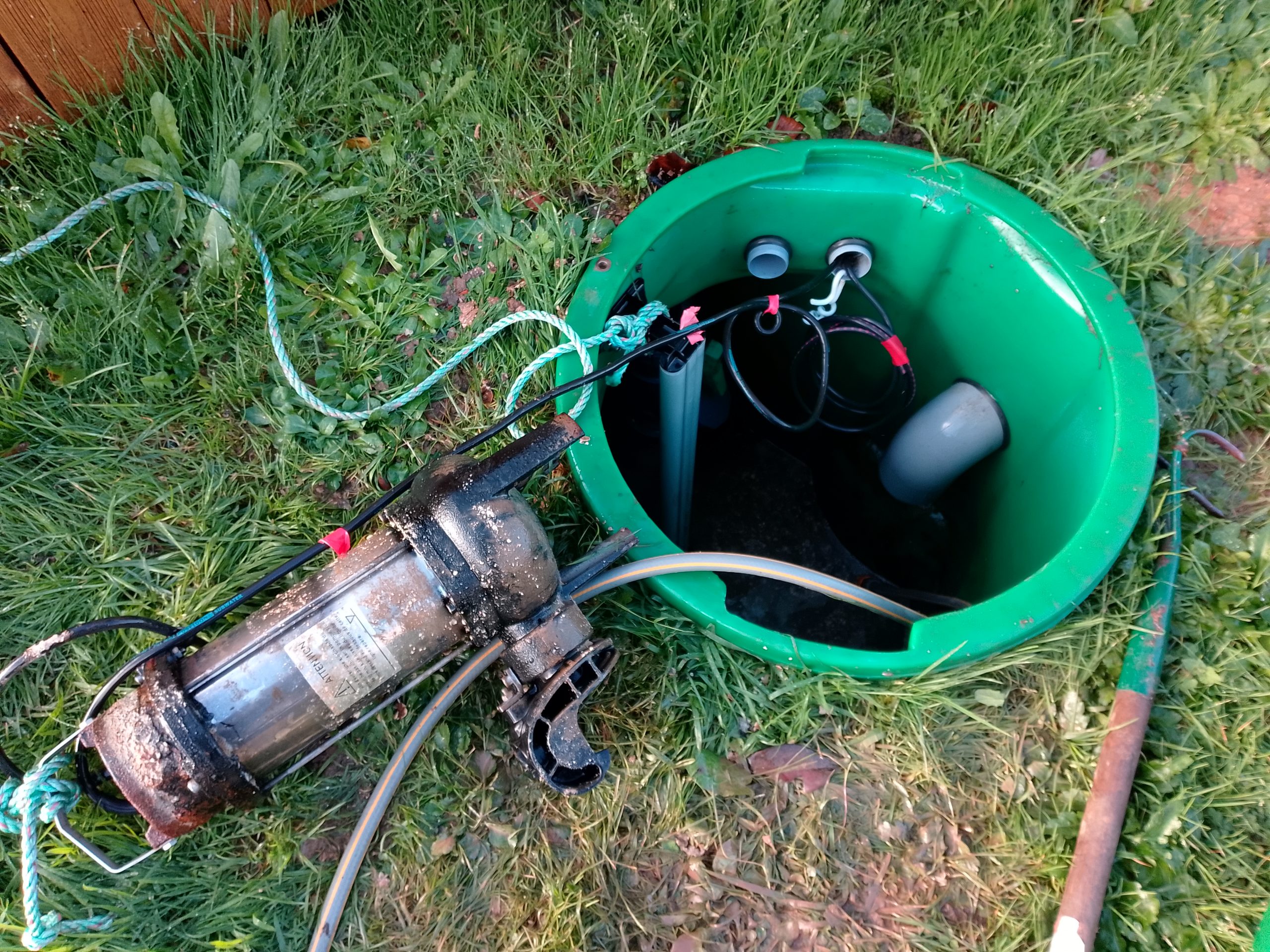

  • Pompe de relevage en sortie de filtre compact Hydreal Hydrofiltre
  • Pompe de relevage en sortie de filtre compact Hydreal Hydrofiltre
  • Pompe de relevage en sortie de filtre compact Hydreal Hydrofiltre
Rejet d’un filtre compact noisettes Hydreal Hydrofiltre

Un brise-jet c’est quoi ? Ça sert à quoi ?

Un dispositif simple mais efficace !

Nos études de sol et de définition de filière d’Assainissement Non Collectif sont toujours dirigées du plus simple vers le plus compliqué.

Ainsi, on préférera toujours, lorsque c’est possible, lorsque la nature du sol et la place disponible le permettent, la mise en place d’une filière classique de type fosse toutes eaux + épandage à faible profondeur.

Toutefois, la topographie n’est pas toujours favorable pour un écoulement des eaux usées totalement gravitaire. Dans ce cas, un poste de relevage et/ou de refoulement peut s’imposer.

Malgré la présence d’une pompe, cette filière reste de loin la plus simple, la plus efficace, la plus économiquement intéressante et nécessitant le moins d’entretien.

La pompe est idéalement placée en sortie de fosse toutes eaux. Les eaux pré-traitées sont alors refoulées vers le regard de répartition de l’épandage.

  • Fosse toutes eaux Rikutec 3000 L + poste de relevage

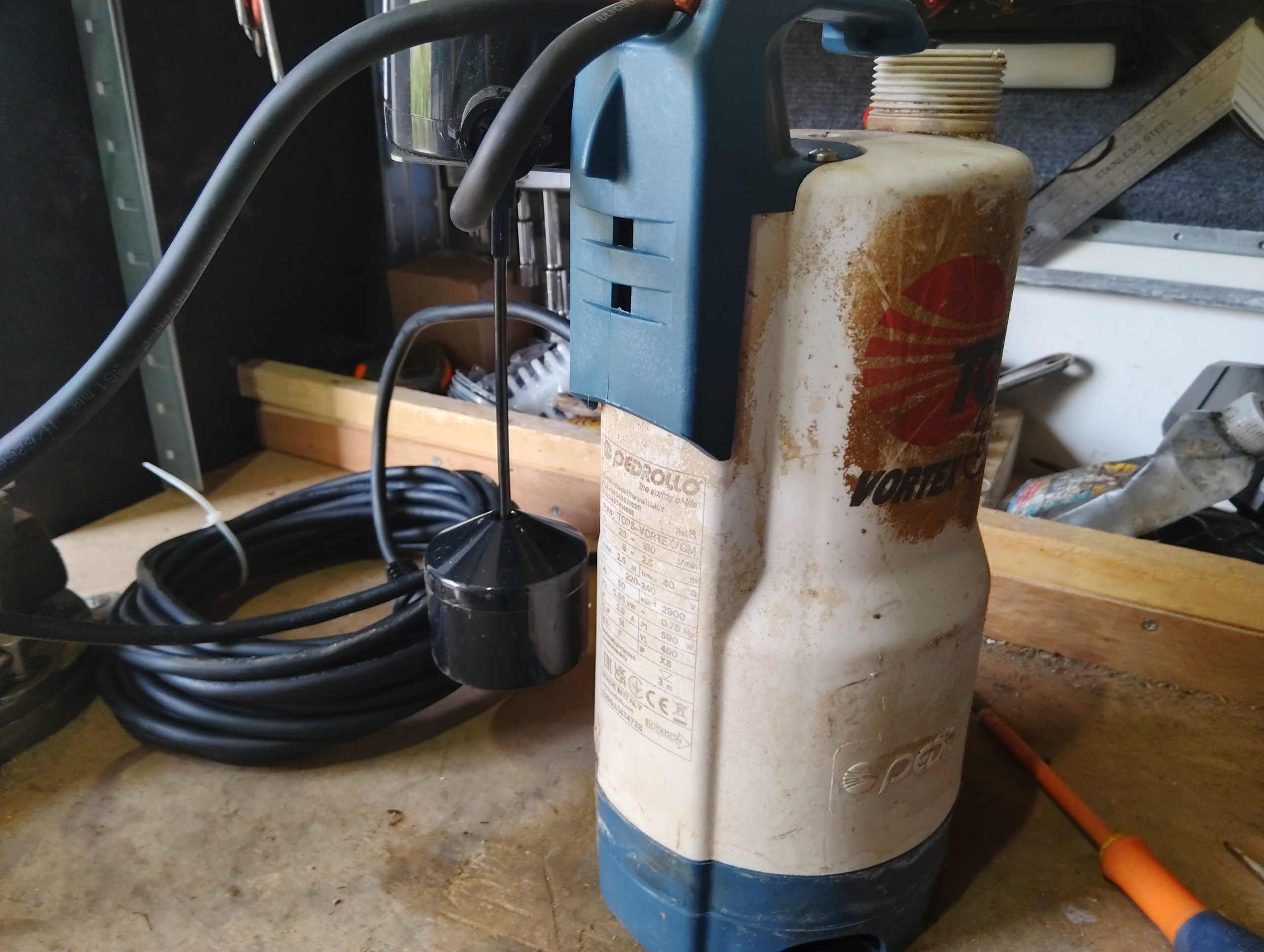

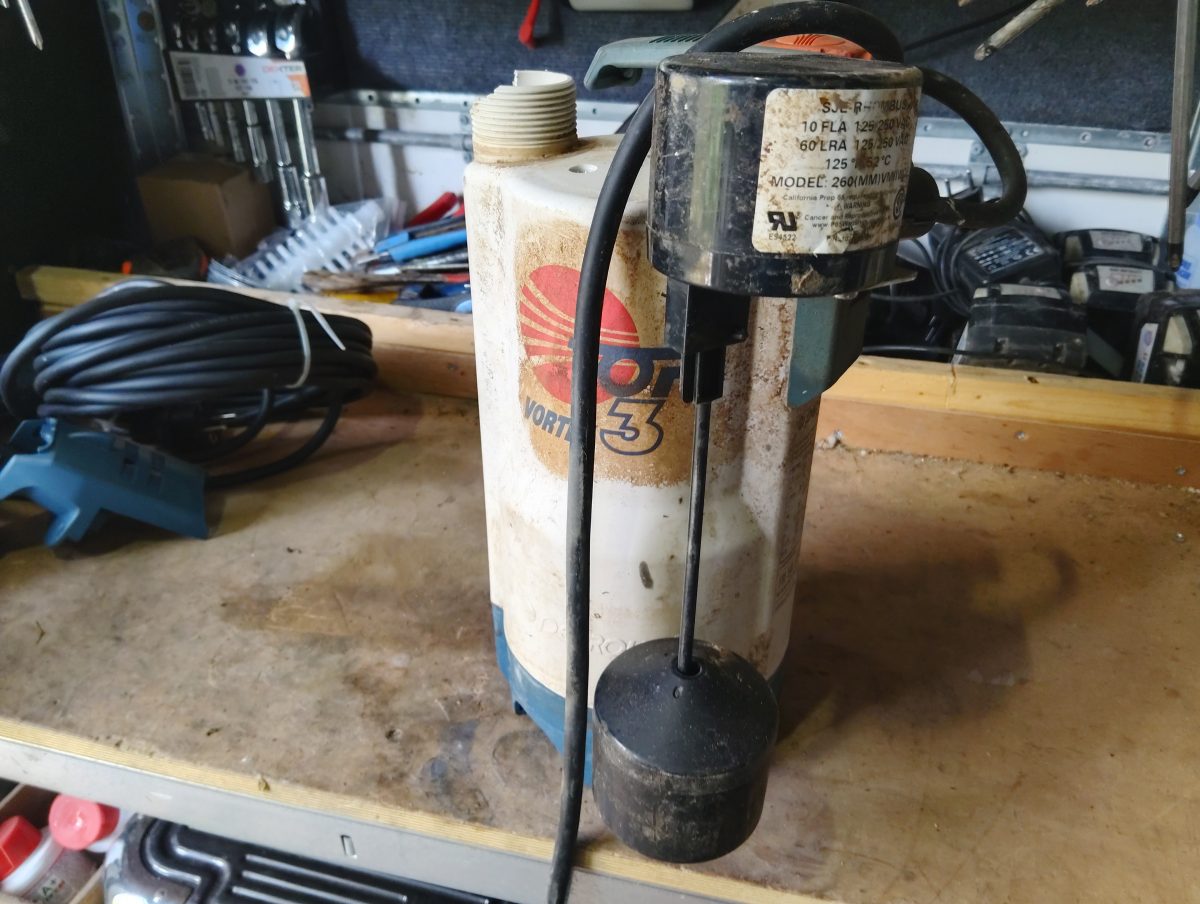

  • Poste de relevage sur mesure avec pompe Pedrollo Top
  • Poste de relevage sur mesure avec pompe Pedrollo Top
  • Préfiltre d’une fosse toutes eaux 3000 L Rikutec
  • Regard de répartition Hydreal d’un épandage à faible profondeur
  • Injection des eaux prétraitées dans un regard de répartition Hydreal
  • Brise-jet dans un regard de répartition Hydreal
  • Regard de répartition Hydreal d’un épandage à faible profondeur
  • Fosse toutes eaux Rikutec 3000 L + poste de relevage
  • Fosse toutes eaux Rikutec 3000 L + poste de relevage
  • Fosse toutes eaux Rikutec 3000 L + poste de relevage

Cependant, un dispositif doit impérativement être mis en place pour briser le jet d’eau et éviter tout chemin préférentiel et unique vers la branche centrale, ce fameux brise-jet.

Un simple coude à 90°, D100 mm, tourné vers le bas et coupé suffit pour réaliser ce brise-jet. Efficacité garantie, la preuve en vidéo !

Une conception AQUAsoluces, une réalisation Fossey le Blond TP !

Entretien et dépannage de micro-stations, filtres compacts et postes de relevage

Un camion atelier spécialement aménagé pour l’entretien et le dépannage des dispositifs d’Assainissement

Tournée d’entretien aujourd’hui dans le département de la Manche, plus précisément à Sourdeval-les-Bois ( 50450 ) et Saint-Jean-des-Champs ( 50320 ).

Notre camion atelier nous permet de répondre à toutes les situations avec des outils adaptés et un stock de pièces détachées ( compresseur, pompe, flotteur, membranes, pistons, automate, alarme, électrovanne … ).

Ainsi, nous avons pu dépanner une micro-station Graf easyOne 9 EH avec le remplacement de l’automate hors service suite à une surtension liée à un orage. Lors de cette intervention de dépannage en urgence, nous en profitons aussi pour effectuer l’entretien courant.

  • Entretien d’une micro station
  • Remise en service d’une micro-station
  • Entretien et nettoyage d’un clapet anti-retour
  • Entretien d’une micro station
  • Entretien d’une micro station
  • Dépannage et remplacement de l’automate d’une micro-station
  • Vérification d’un lit d’infiltration
  • Vérification d’un lit d’infiltration

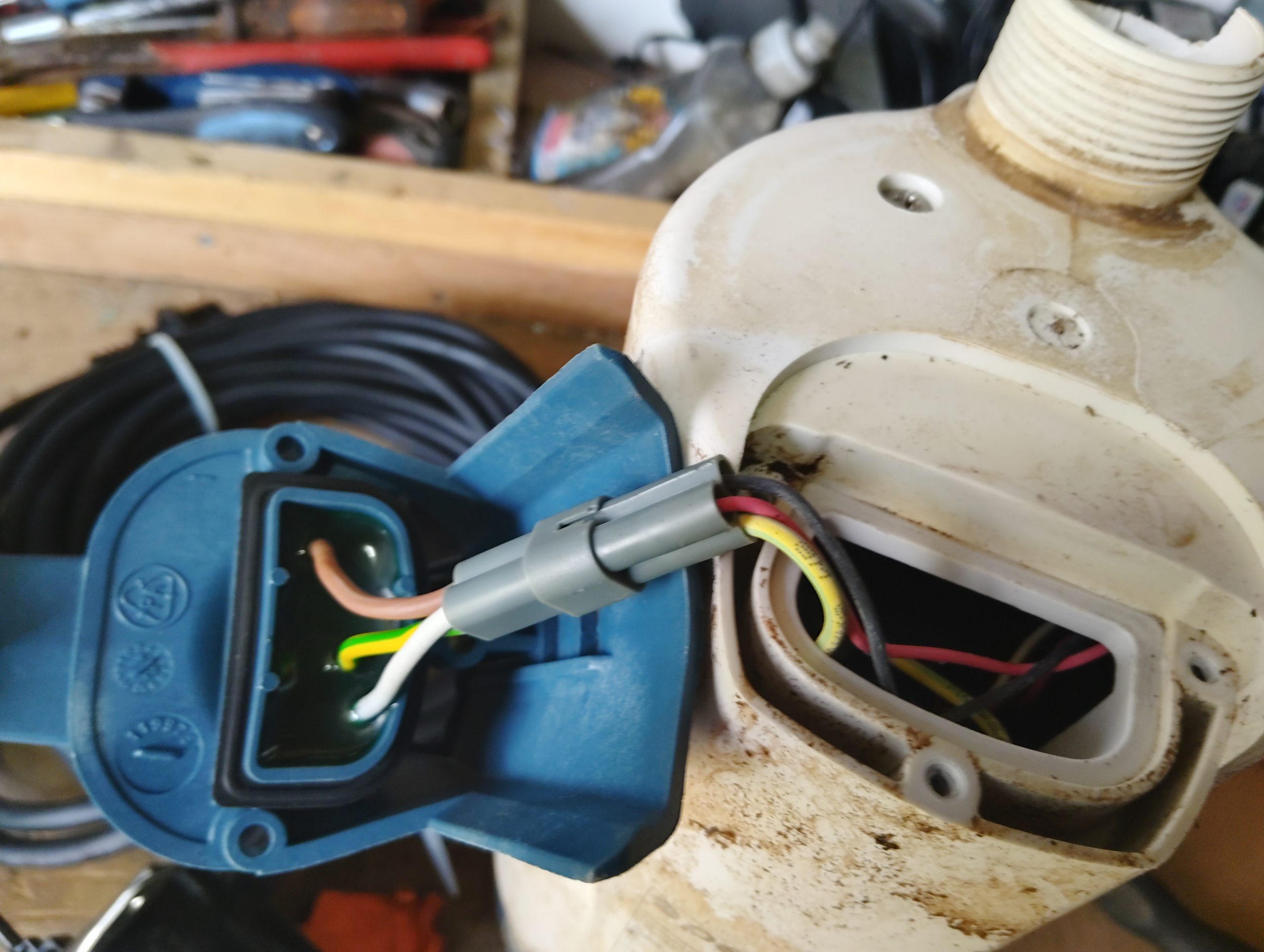

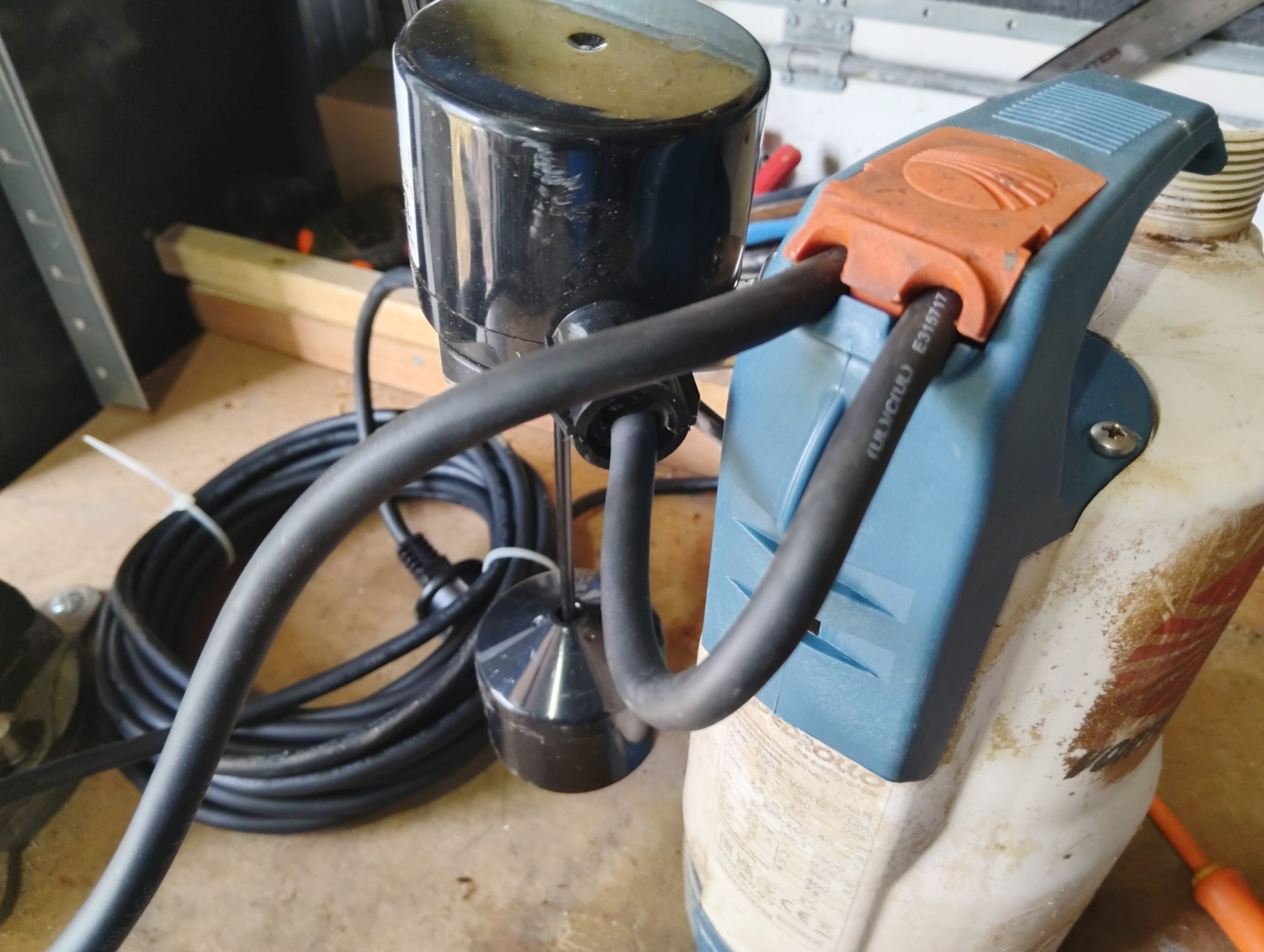

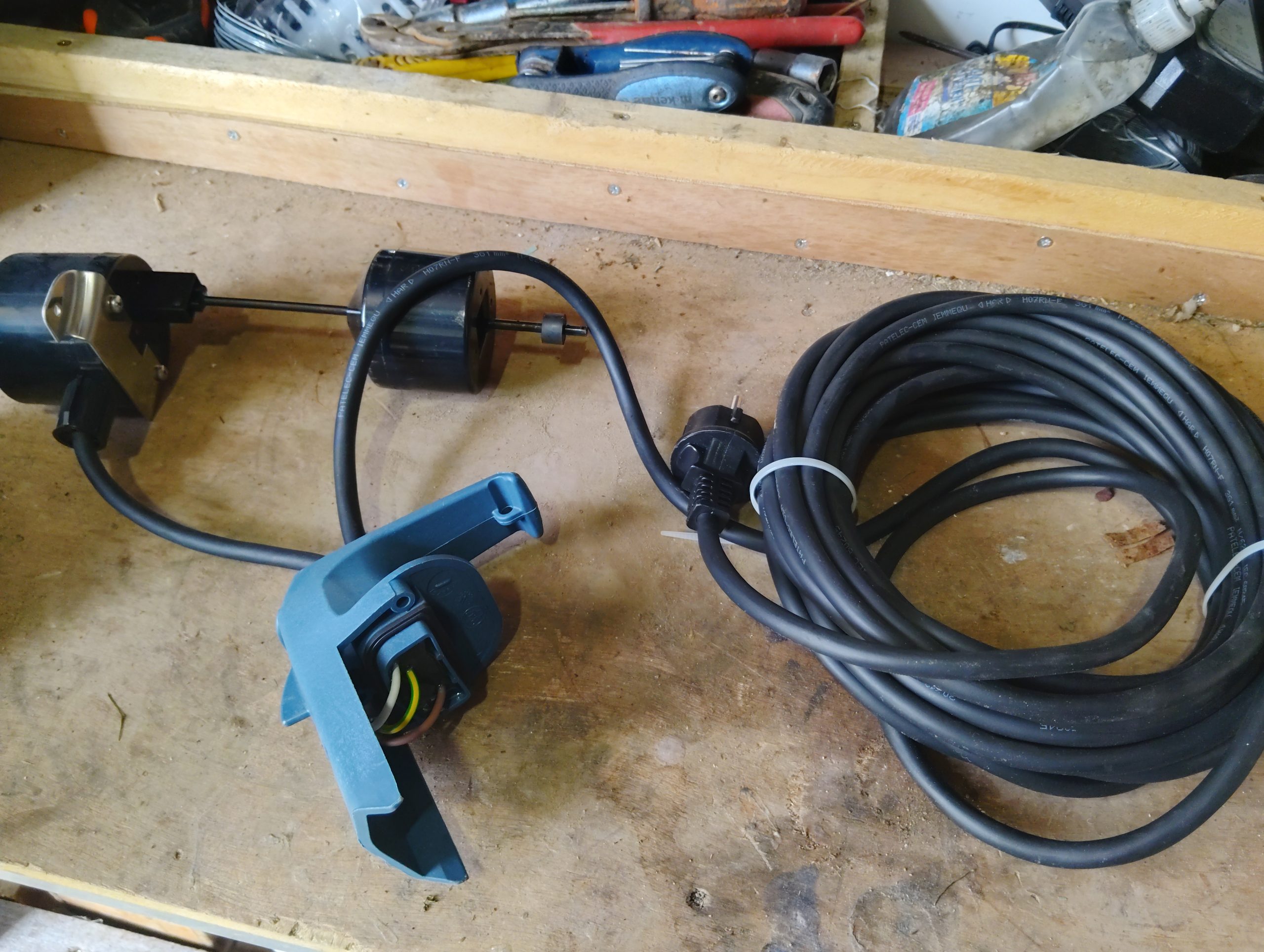

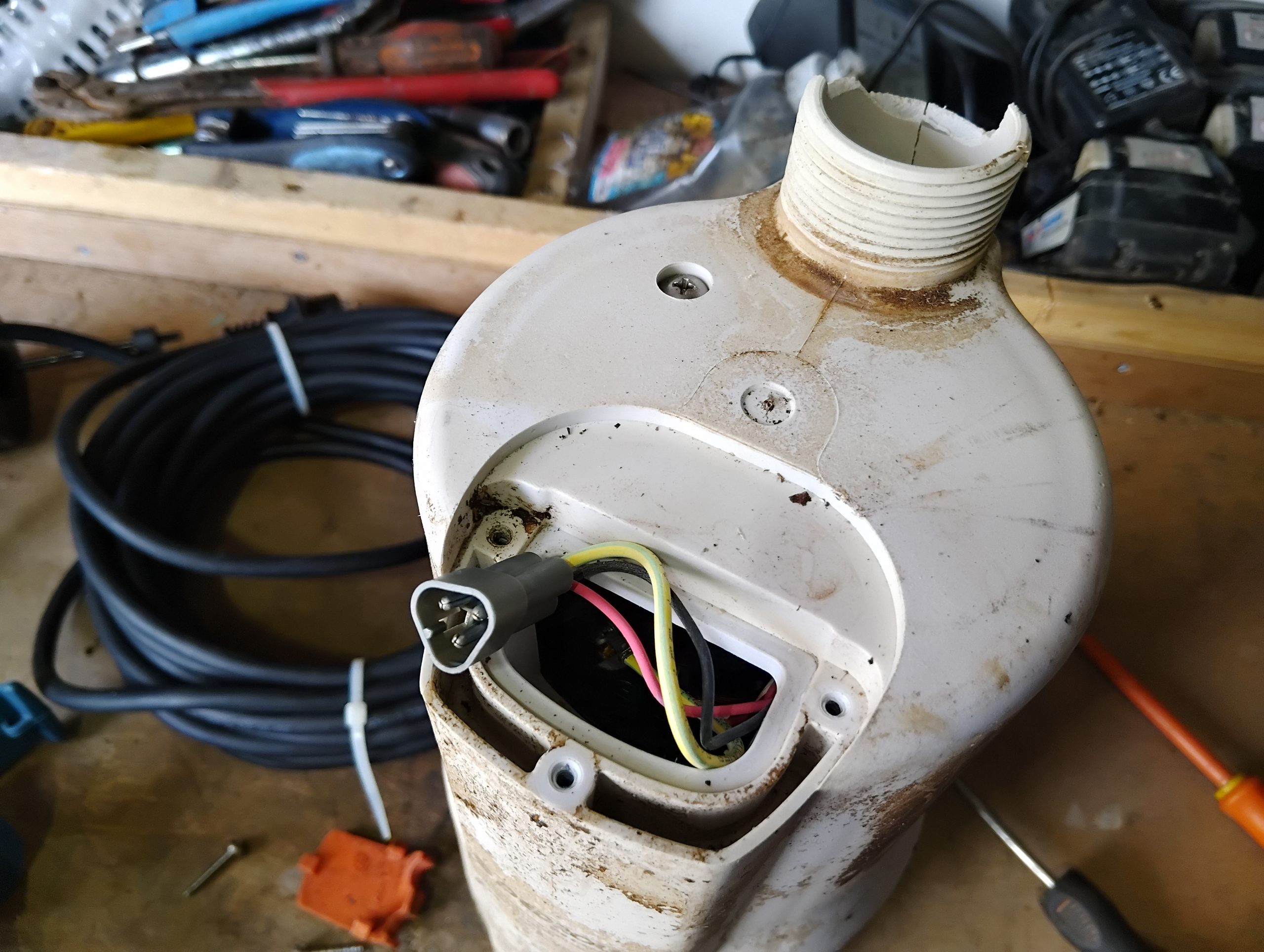

Comment faire le raccordement électrique d’une pompe

On vous explique tout en vidéo, c’est très simple !

Le raccordement électrique d’une pompe n’est pas une chose à négliger, bien au contraire, surtout si ce raccordement doit être réalisé en milieu humide, à l’intérieur d’un poste de relevage par exemple.

En effet, pour des raisons fonctionnelles et de sécurité, ce raccord électrique doit être parfaitement étanche pour éviter tout défaut d’isolement lié à la forte humidité environnante ( condensation, éclaboussures, montées en charges … ).

Il nous arrive parfois d’observer des installations farfelues réalisées avec de simple prises électriques extérieures. Cette protection IP44 n’est pas suffisante. Ce type d’installation doit impérativement disposer d’une protection IP68.

Prise changée par un raccord électrique étanche IP68

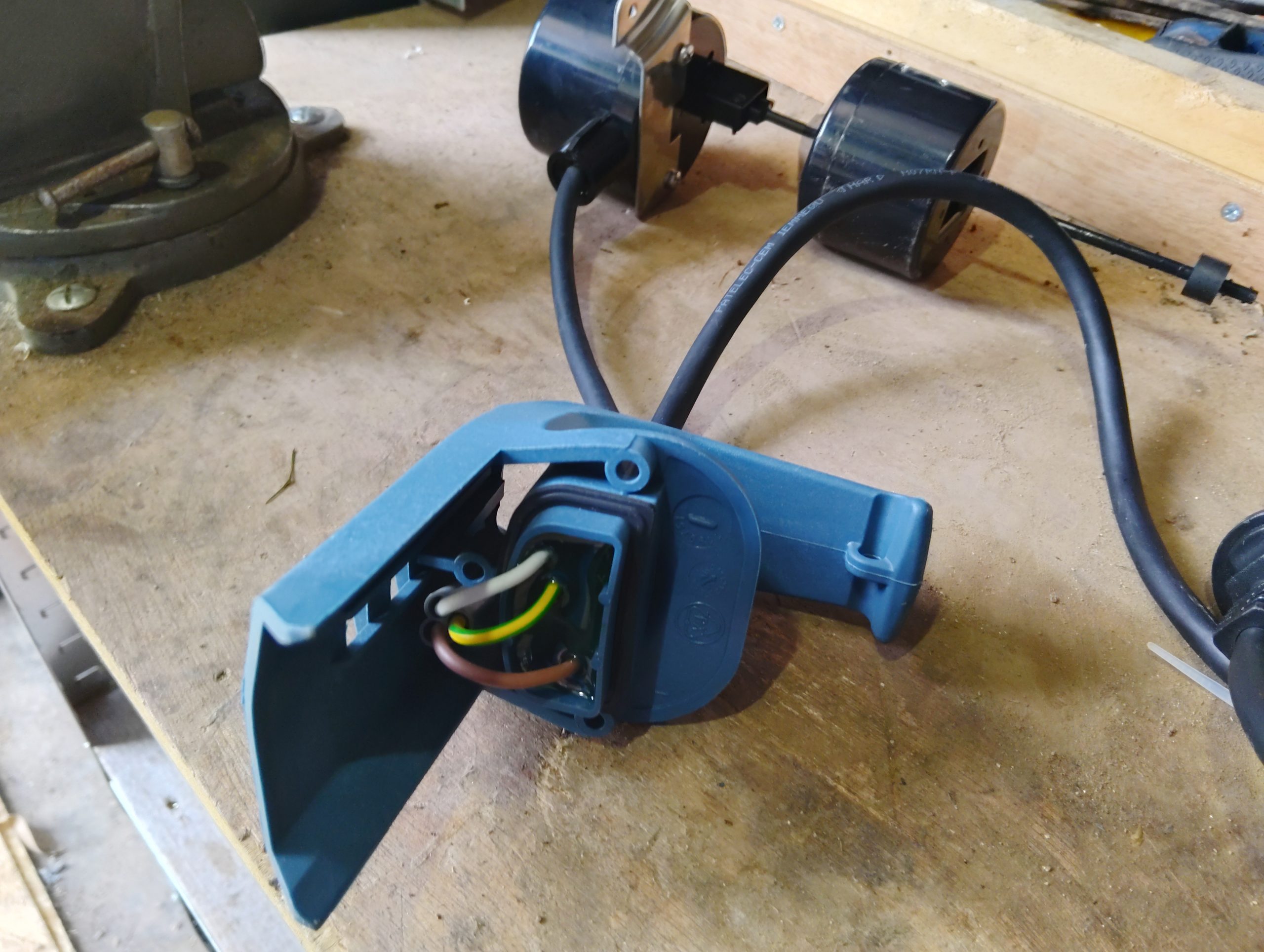

L’exemple de ce qu’il ne faut pas faire : une simple prise IP44

Mais comment faire ? C’est très simple et on vous explique tout en vidéo !

Avant toute chose, ce raccordement doit être effectué hors tension et par du personnel qualifié !

Nous utilisons alors un sous marin électrique IP68 dans lequel nous logeons des connecteurs Scotchlock 3M IP68. Ainsi l’installation est sûre et parfaitement protégée sans risque de défauts d’isolement. Démonstration en vidéo :

Comment faire un raccordement électrique étanche, démonstration en vidéo !

Ce type de raccordement étanche peut aussi être utilisé pour d’autres applications : éclairage, flotteur de niveau …

  • Raccordement et mise en service de la pompe Graf easyCompact
  • Raccord électrique de pompe étanche

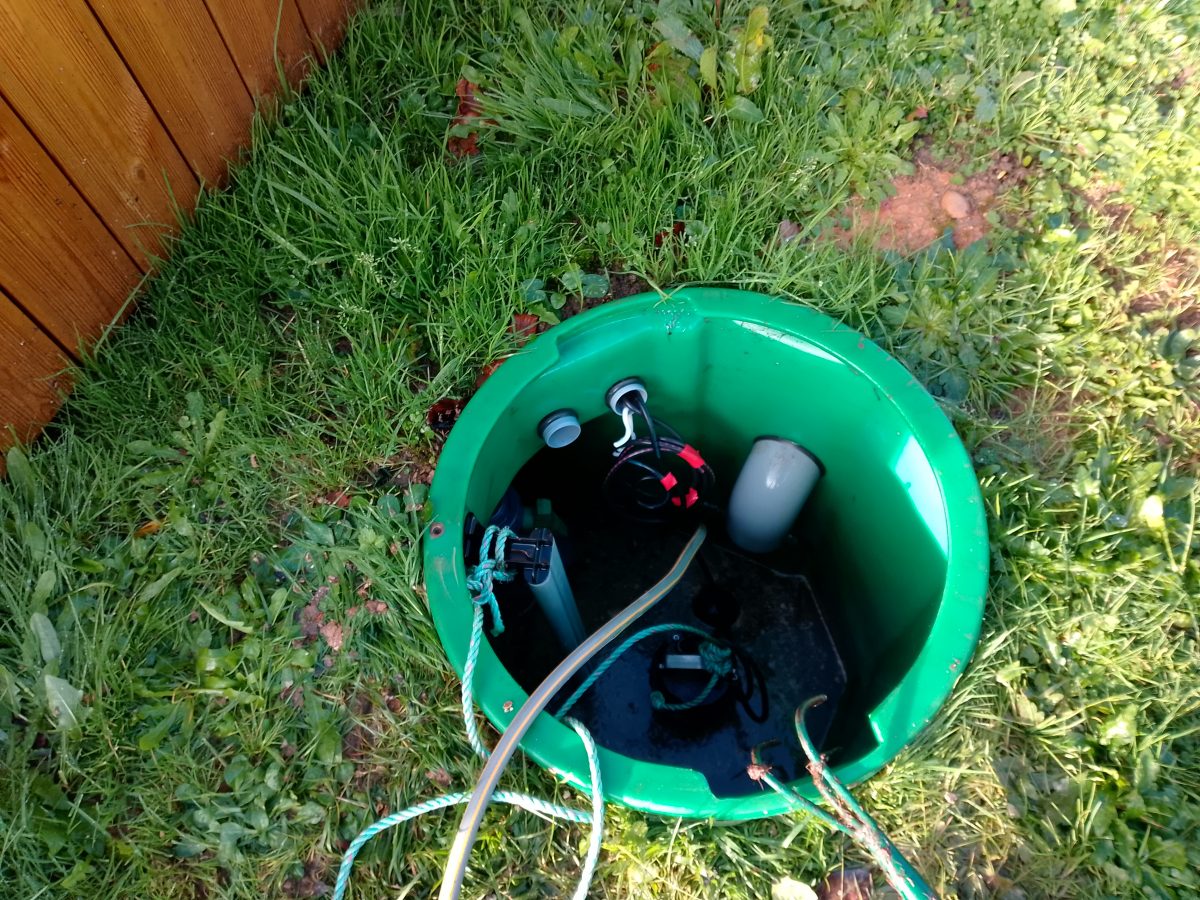

Les qualités minimales d’un bon poste de relevage

Tous les fabricants ont le droit de faire encore mieux !

L’une des erreurs les plus courantes consiste à uniquement s’intéresser à la qualité et aux performances de la pompe.

Certes, ces données sont importantes et essentielles. En effet, le choix de la pompe doit se faire selon la qualité des effluents relevés et/ou refoulés. Ainsi, on n’utilisera pas le même type de pompe pour des eaux pluviales, des eaux pré-traitées et des eaux brutes chargées. Mais ce choix doit aussi se faire selon la hauteur manométrique totale ( HMT ) de la relève qui détermine la puissance de la pompe.

Dans tous les cas, des équipements et accessoires sont indispensables : raccord union 3 points, vanne, clapet anti-retour …

Pour autant, intéressons-nous aussi à la cuverie ! Celle-ci doit être parfaitement adaptée au projet avec un volume tampon défini selon l’usage : ni trop petit, ni trop grand.

Le diamètre de la cuve doit être suffisant pour autoriser l’action du flotteur de la pompe, selon le marnage, sans qu’il ne se coince sur les parois. Ce dysfonctionnement, pourtant cas d’école, est récurrent chez de nombreux fabricants, avec une cuverie trop petite ou de forme non adaptée. Ce diamètre minimal doit aussi permettre d’effectuer aisément les opérations de maintenance.

La colonne de pompage doit être facilement accessible pour permettre une extraction facile de la pompe. Nous considérons que celle-ci doit se situer à une profondeur maximale de 50 cm, correspondant approximativement à une longueur d’avant bras.

Dans certains cas, pour des postes profonds, la pompe sera montée sur pieds d’assise avec une extraction par câble ou chaîne inox.

L’épaisseur de la paroi de la cuve n’est pas à négliger. Elle garantie l’étanchéité et la solidité structurelle, sans déformation, en tout contexte, selon les conditions de pose du fabricant ( absence ou présence de nappe phréatique, sol rocheux ou argileux, hydromorphe, pose hors sol, pose enterrée … ).

La forme extérieure de la cuve doit aussi être étudiée pour garantir la stabilité en toutes conditions.

La qualité des joints d’entrée et de sortie sont à considérer dans le choix d’un poste de relevage. Ces joints garantissent l’absence de fuite vers l’extérieur et évitent ainsi les pollutions. Mais ces joints évitent aussi l’intrusion d’eau extérieure parasitaire dans le poste de relevage, et toutes les surcharges et défaillances que cela pourrait occasionner.

Le couvercle en surface doit être suffisamment résistant pour assurer une parfaite sécurité.

C’est en considérant tous ces éléments que nous avons conçu notre propre poste de relevage pour eaux claires et eaux pré-traitées ( très peu chargées ), en PVC renforcé CR8 D400 + couvercle fonte, équipé d’ une pompe Pedrollo Top 3 GM Vortex.

  • AQUAsoluces : poste de relevage / refoulement
    AQUAsoluces : poste de relevage / refoulement
  • Poste de relevage / refoulement
  • Poste de relevage / refoulement sur mesure : AQUAsoluces AQ-R1
    Poste de relevage / refoulement sur mesure : AQUAsoluces AQ-R1

Selon ces recommandations, notre partenaire Frans Bonhomme propose aussi son propre poste de relevage / refoulement pour eaux chargées, PR FB 370, relativement bien conçu :

  • Grand diamètre de 80 cm ( évite les blocages de flotteur )
  • Grand volume tampon ( sécurité en cas de panne de courant et évite les petits démarrages de pompe nocifs )
  • Fourni avec une pompe vortex de passage libre 50 mm pour eaux usées brutes domestiques chargées ( eaux vannes + eaux grises ) ( 20 m3/h 8 m )
  • Cuverie en PE renforcé ( épaisseur 7 mm )
  • Couvercle renforcé et verrouillé par écrou
  • Fixations prêtes pour recevoir un panier dégrilleur ( en option )
  • Évolutif, prêt pour recevoir une seconde pompe
Notice
  • Un poste de relevage et de refoulement bien conçu
  • Un poste de relevage et de refoulement bien conçu
  • Un poste de relevage et de refoulement bien conçu
  • Un poste de relevage et de refoulement bien conçu
  • Un poste de relevage et de refoulement bien conçu
  • Un poste de relevage et de refoulement bien conçu
  • Un poste de relevage et de refoulement bien conçu

« Ce n’est qu’une liste de qualités minimales à respecter. Evidemment, tous les fabricants ont le droit d’être créatifs, ingénieux et de faire encore mieux ! L’ ANC est en constante évolution ! »

Ludovic AGNES, SARL AQUAsoluces

L’eau est un bien précieux

Même si elle n’est pas potable, cette qualité reste suffisante pour de nombreux usages !

Notre camion atelier est mobilisé aujourd’hui pour le dépannage de la pompe d’un puits.

Même si l’eau prélevée dans cet ouvrage n’est pas potable, et ne peut donc pas être consommée, la qualité de cette ressource superficielle reste suffisante pour alimenter les WC, la machine à laver et assurer l’arrosage du jardin et autres … Autant d’eau potable économisée et préservée !

La pompe en place dans ce petit puits de surface était une pompe DAB Divertron, dont l’installateur avait fait preuve d’originalité pour le montage, avec une crépine directement vissée en pieds de pompe, puis posée au fond, dans les sédiments …

  • Pompe Divertron HS par défaut d’isolement
  • Pompe Divertron HS par défaut d’isolement

Cette pompe est aujourd’hui hors service, après quelques années de fonctionnement, par défaut d’isolement, faisant ainsi disjoncter l’installation électrique au niveau du différentiel. On constate évidemment un défaut d’étanchéité au niveau du câble électrique.

Notre verdict est sans appel : il faut changer cette pompe.

Nous retiendrons, en remplacement, le modèle Graf Niro 40. Cette pompe, de conception tout inox, présente les mêmes caractéristiques, avec maintien de pression et démarrage et arrêt automatique selon l’ouverture et fermeture des robinets, selon les variations de pression. Cette pompe alimente un petit ballon vessie tampon. La pression de démarrage est alors fixée à 1.8 bars, et la pression d’arrêt de la pompe est réglée à 4.5 bars.

  • Enclenchement de la pompe à 1.8 bars de pression
  • Arrêt de la pompe à 4.5 bars de pression

Ce dispositif tampon permet de lisser les démarrages de la pompe et évite les à-coups dans le réseau de distribution d’eau.

La crépine de pompage est fixée sur un tuyau flexible et placée sous un flotteur en surface. Ainsi, la pompe est préservée des matières en suspension.

Avec cette faible place dans l’ouvrage, nous réalisons le raccord en tuyau flexible acceptant une pression nominale de 16 bars.

  • Pompage dans un puits de surface
    Pompage dans un puits de surface

Après quelques test, c’est reparti !

« C’est dommage, le réseau jusqu’au ballon, soit environ 40 mètres, est réalisé en PE de diamètre 25 mm seulement. Un diamètre 32 mm aurait permis de moins solliciter la pompe …»

Ludovic AGNES, SARL AQUAsoluces
