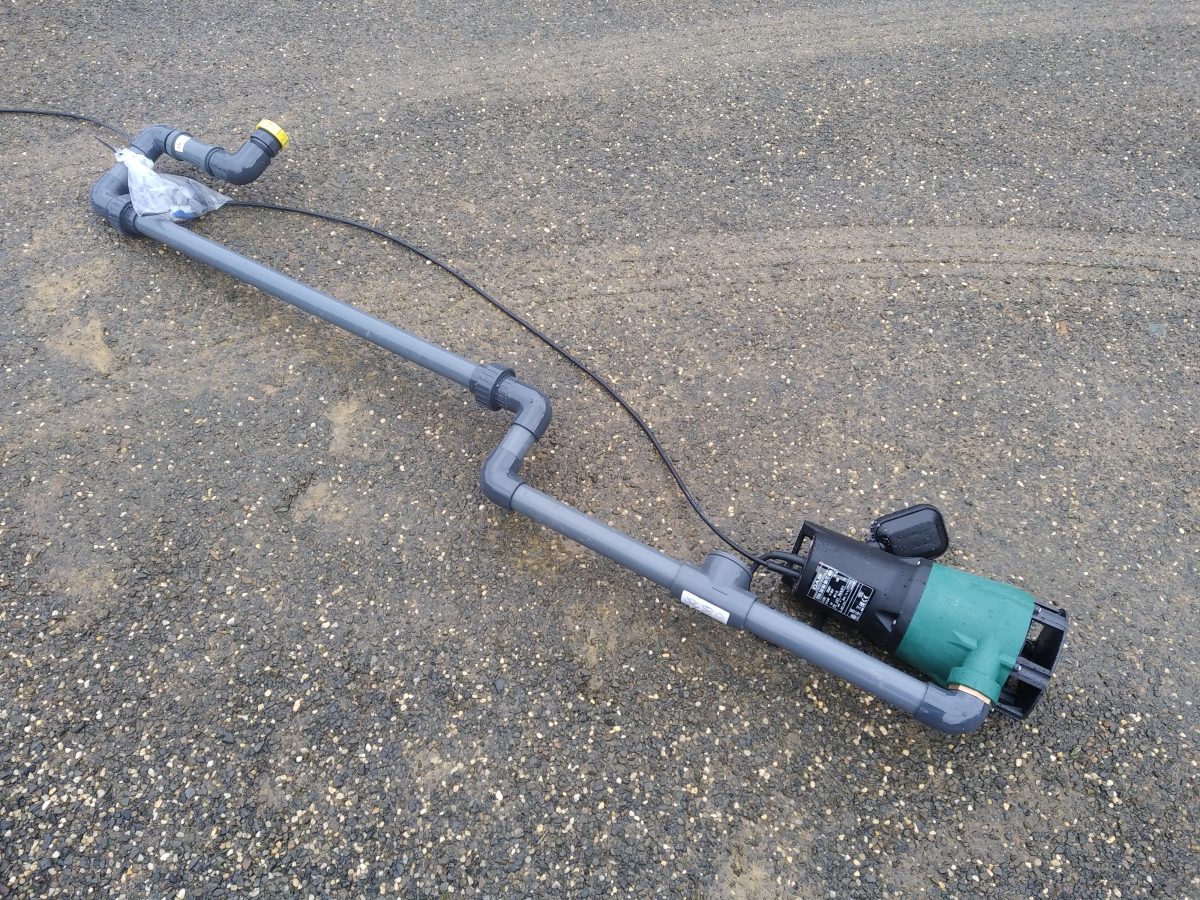

Lors d’une dernière installation d’un filtre compact Graf easyCompact 6 Équivalents Habitants, version sortie haute, nous nous autorisons la modification du poste de relevage annexé fourni, sans remettre en cause la qualité et l’efficacité de ce nouveau dispositif de traitement des eaux usées domestiques.

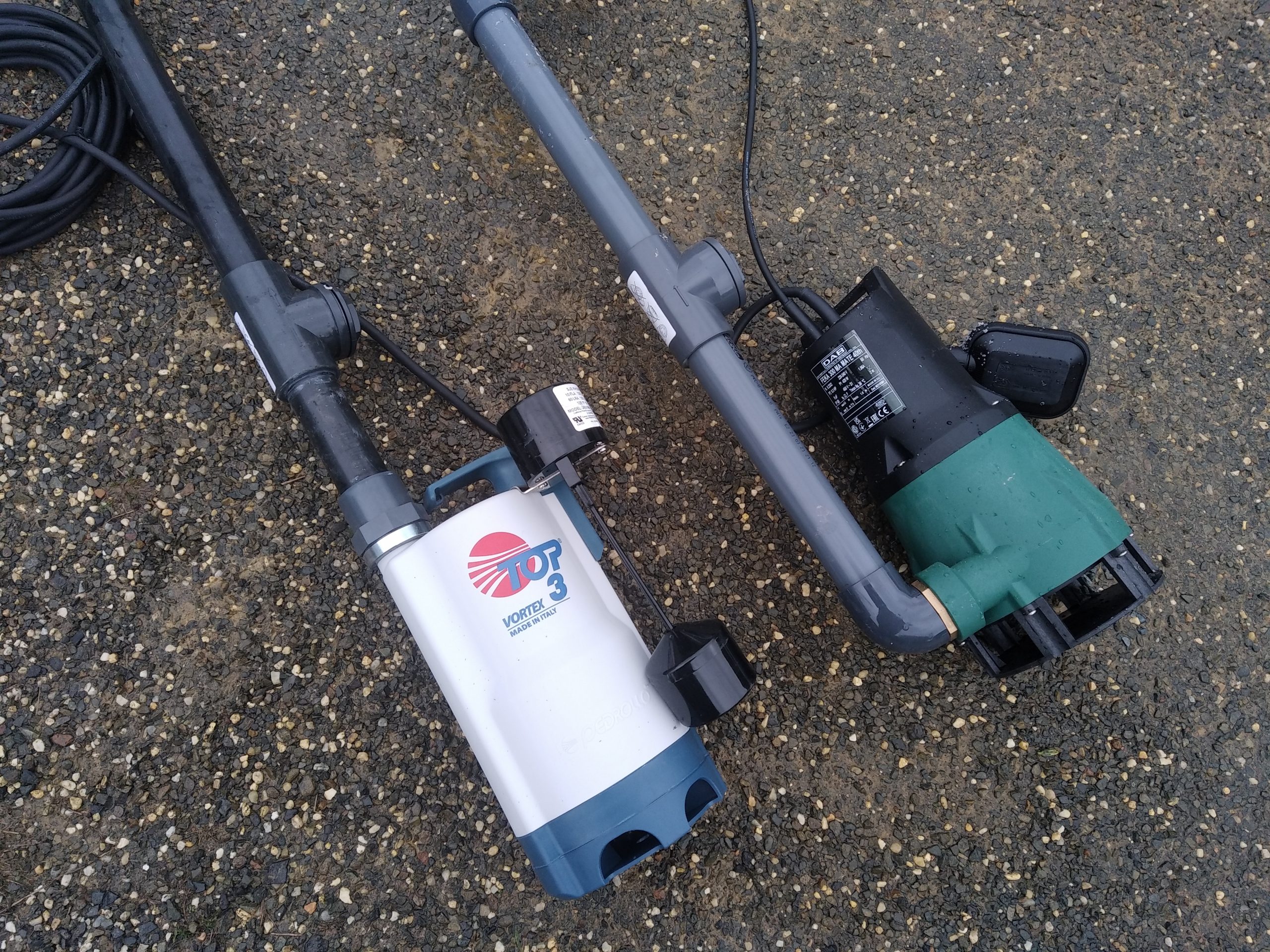

Nous préférons alors la mise en place d’une pompe Pedrollo Top 3 GM Vortex à flotteur magnétique vertical, avec un gain de place non négligeable.

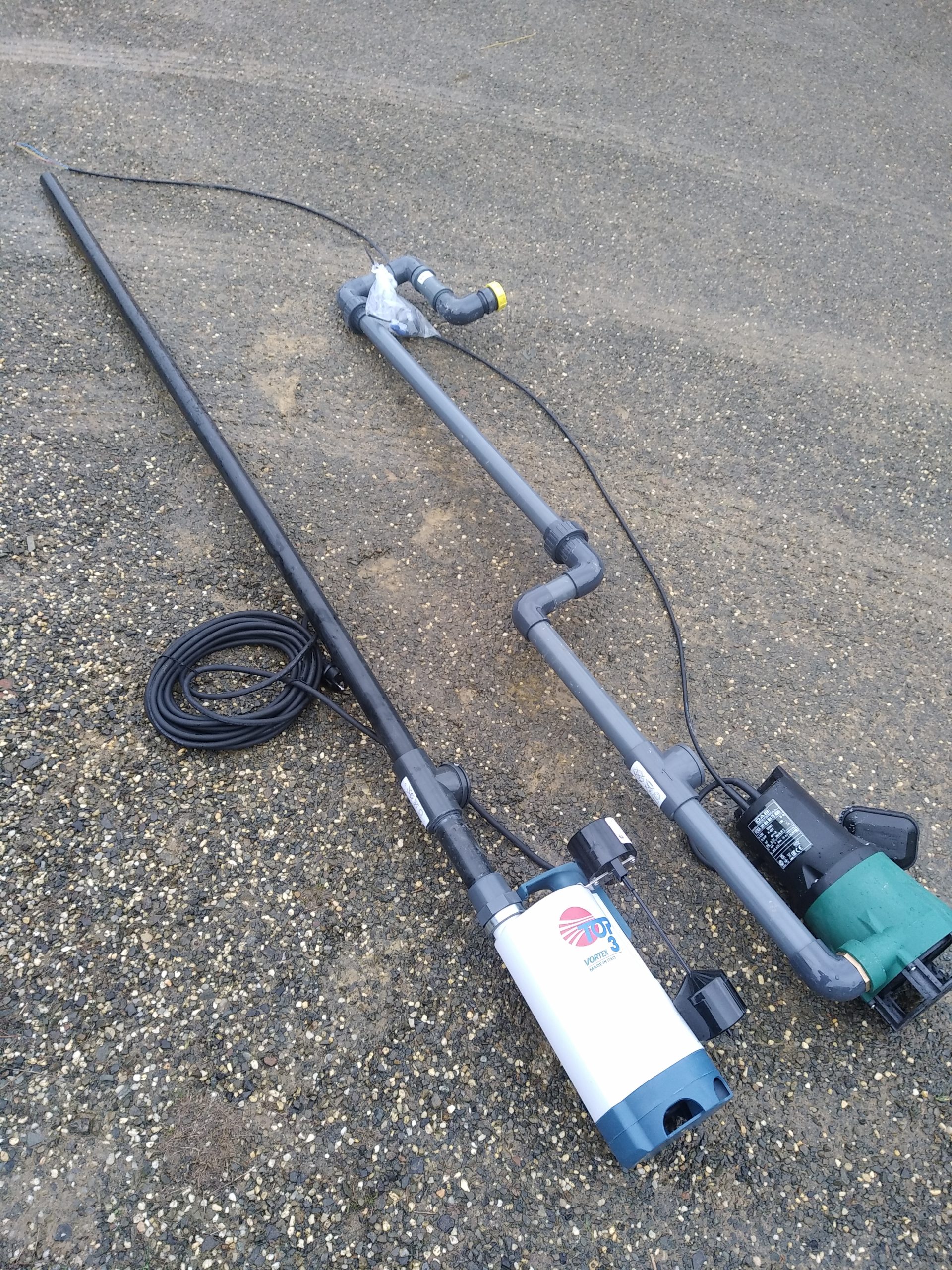

Cette nouvelle configuration, avec une sortie de pompe verticale, est plus simple, plus linéaire, plus hydraulique, et permet de passer d’un simple poste de relevage à un petit poste de refoulement compact.

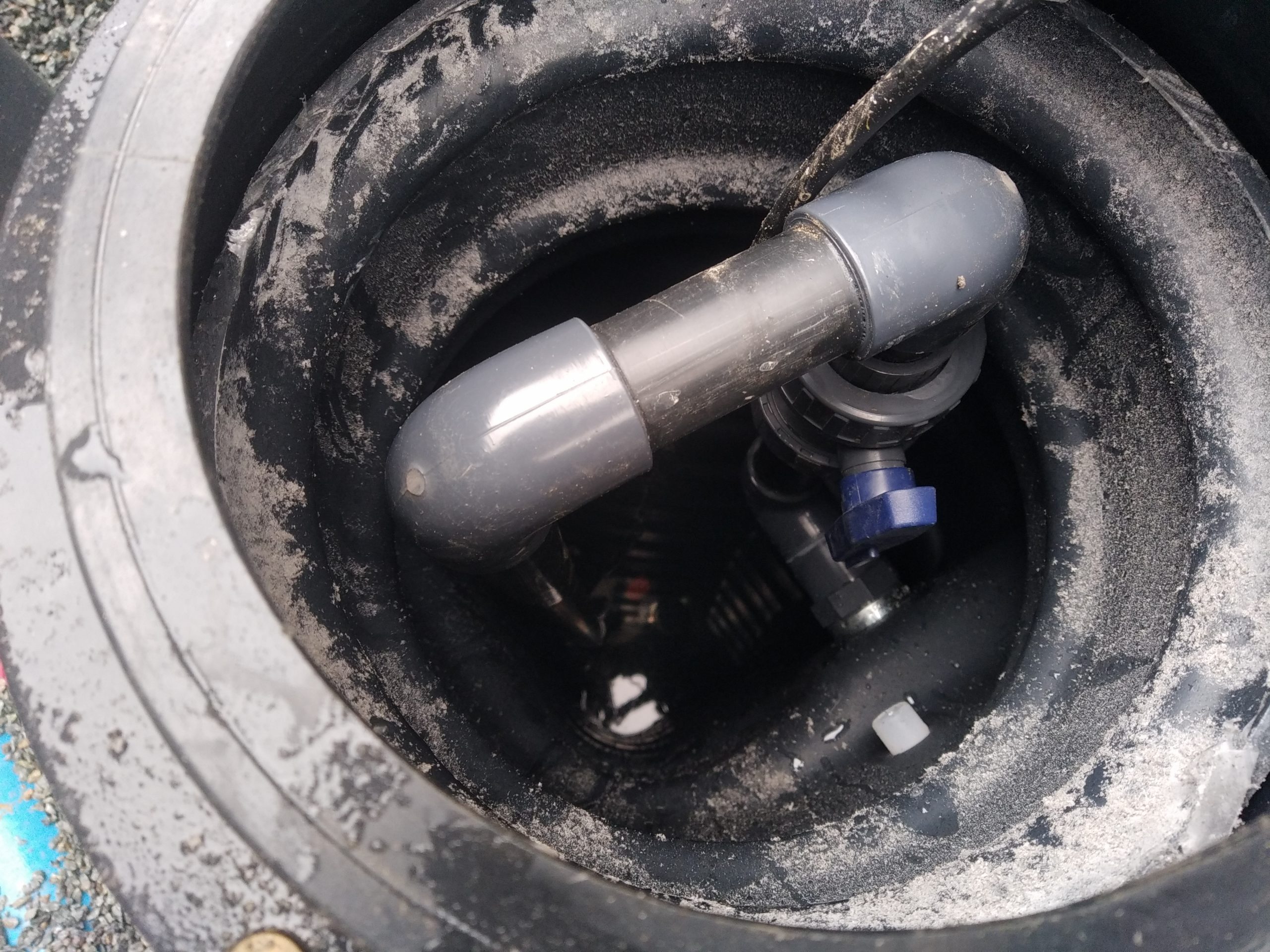

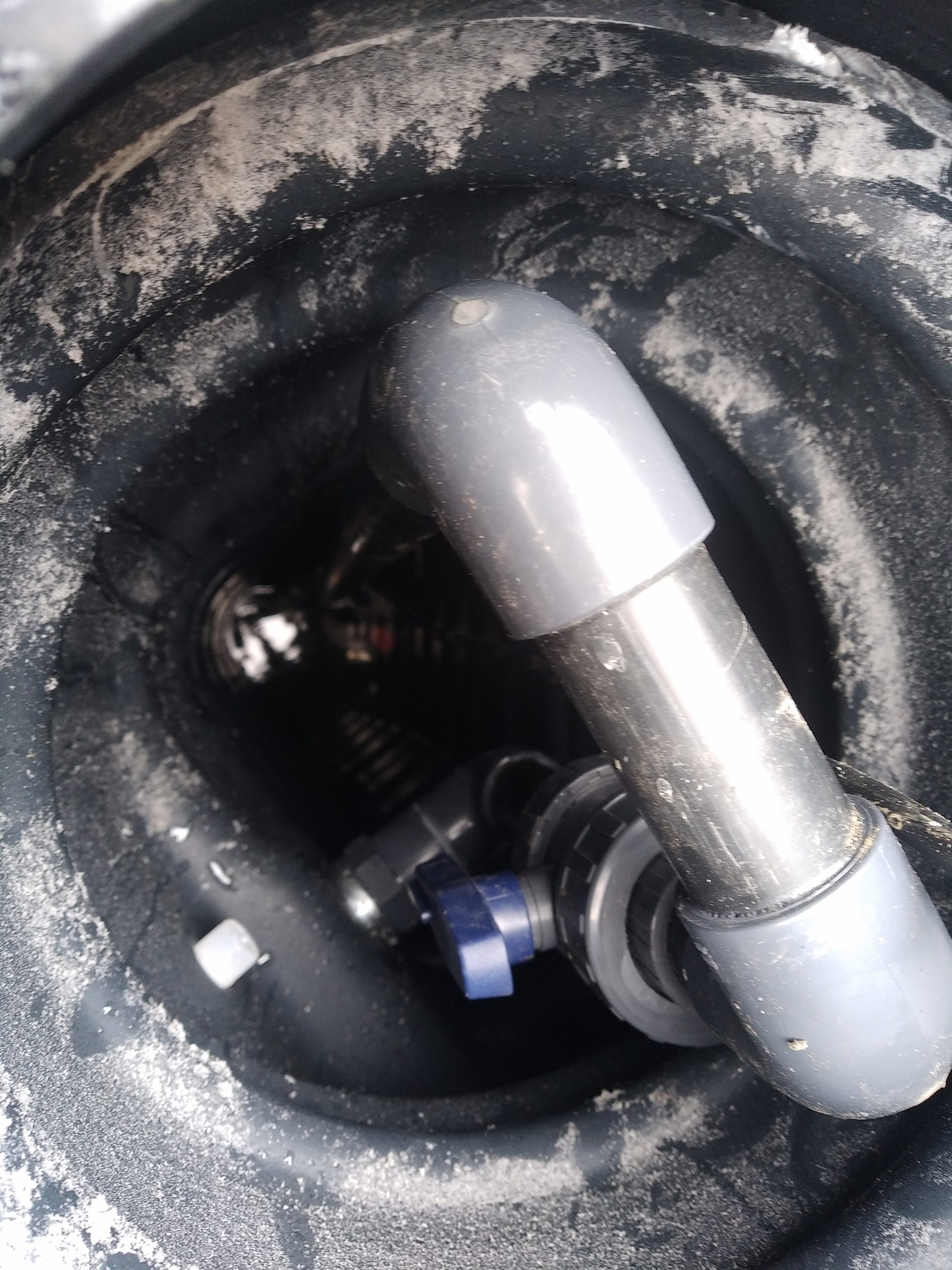

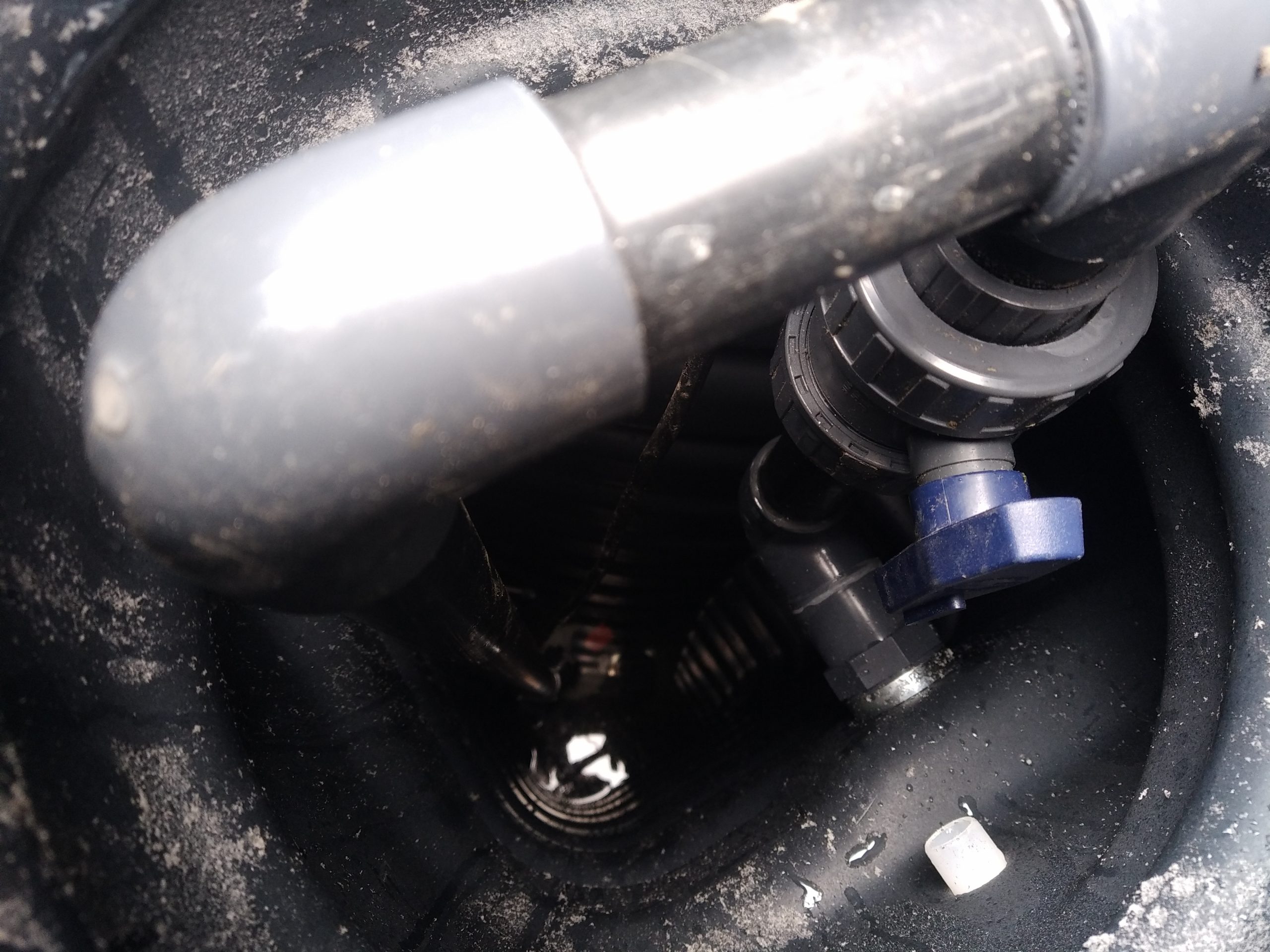

Malgré la faible place disponible, la vanne union 3 points permet une extraction aisée de la pompe, facilitant les opérations de maintenance. Placée à moins d’une longueur de bras de la surface, cette vanne reste facilement accessible, même si nous préférons d’habitude sa pose horizontale.

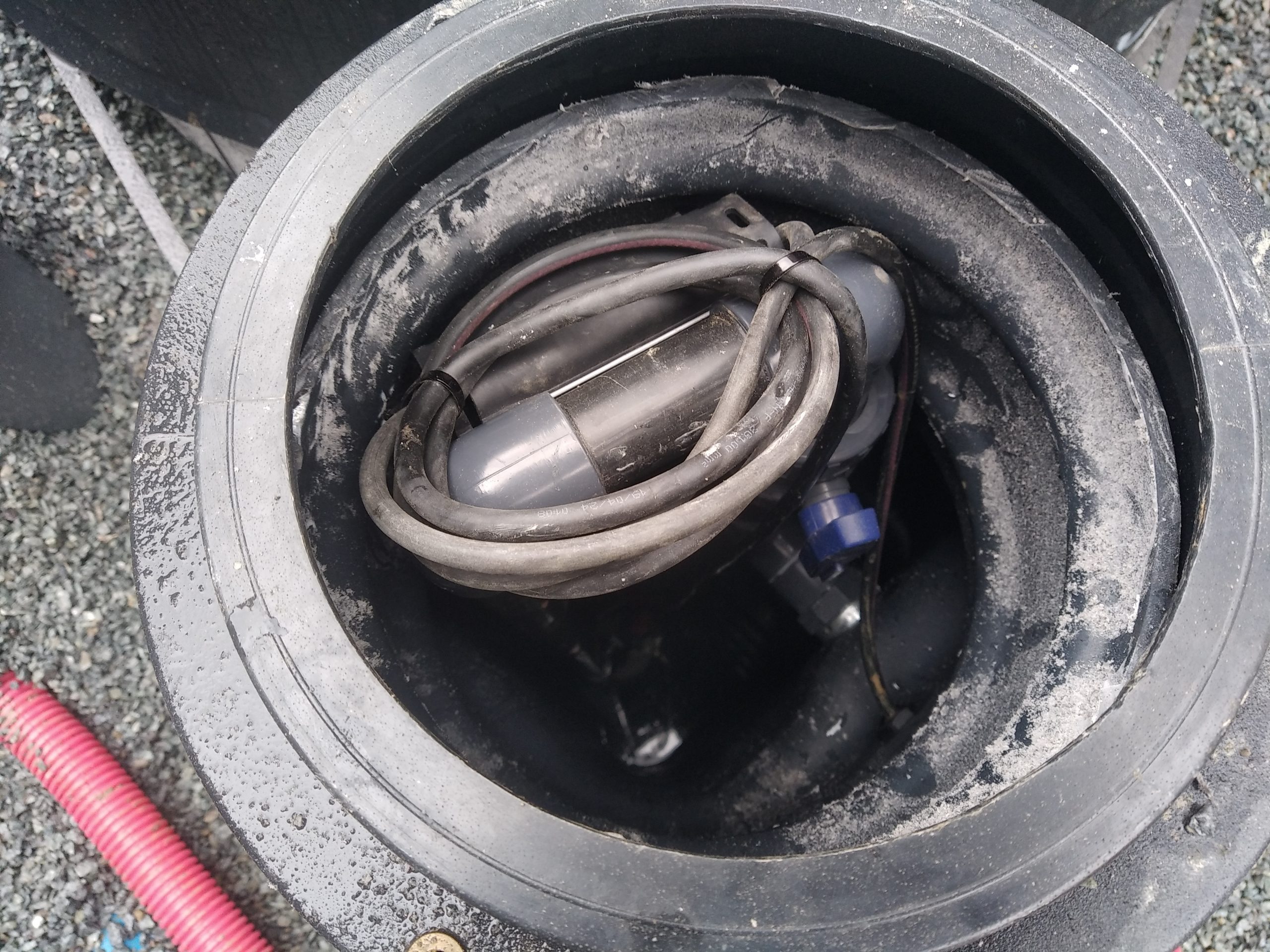

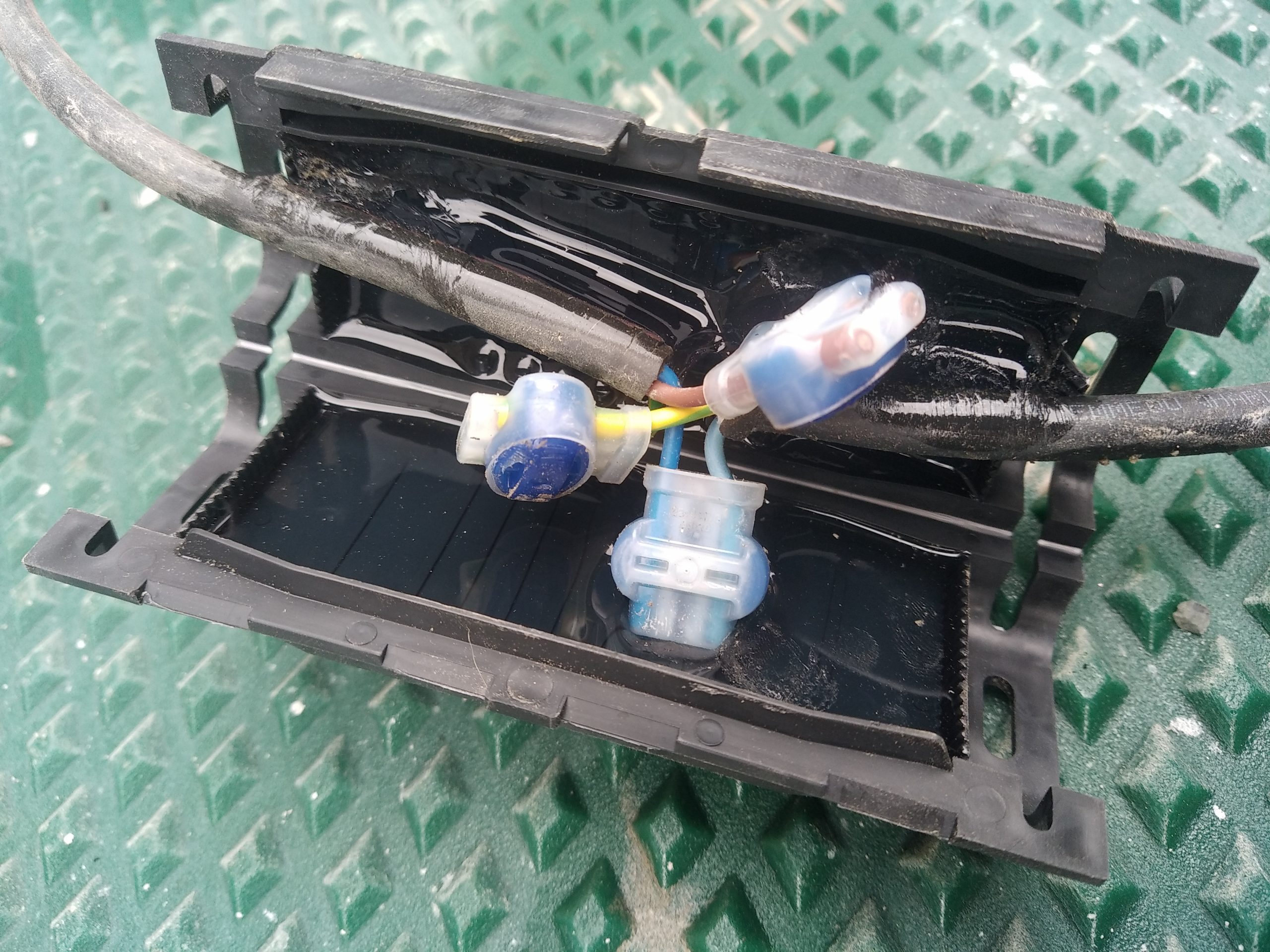

Le raccordement électrique est réalisé à l’aide de connecteur à gel 3M Scotchlok™ 314, le tout logé dans un sous marin Cellpack IP68. Dans ces conditions, aucun risque d’infiltration d’eau, de disjonction par défaut d’isolement ou de remontées capillaires dans le câble.

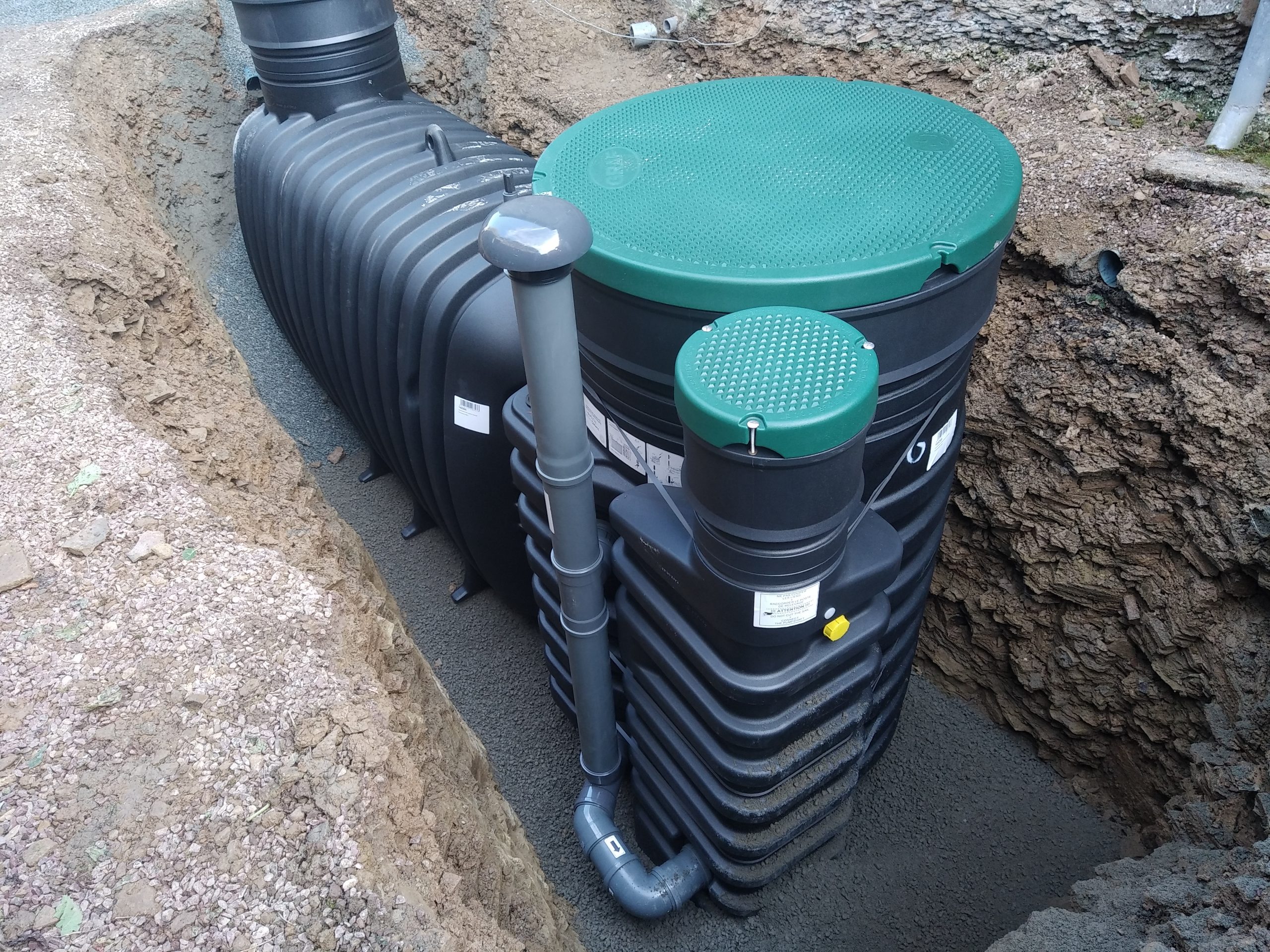

La pose de ce filtre compact Graf easyCompact 6 EH a été réalisée à Saint-Sauveur-la-Pommeraye (50510) par notre partenaire terrassier Gamblin TP.
« Le poste de relevage et/ou de refoulement reste un organe important de la filière d’assainissement qu’il ne faut pas négliger »
Ludovic AGNES, SARL AQUAsoluces
