Catégorie : Actualité
Retrouvez ici toute notre actualité générale, Assainissement, Environnement, Sportive …
Cette habitation a été privée d’électricité pendant 5 jours. L’alarme, qui équipe ce procédé épuratoire, a parfaitement bien fonctionné, avertissant l’usager d’un niveau anormalement haut des eaux dans la partie filtre, due notamment à l’arrêt prolongé de la pompe.
Toutefois, les occupants de cette résidence n’ont pu s’abstenir de l’usage de l’eau. Ainsi, le filtre s’est entièrement rempli.
Quelles conséquences sur l’ Assainissement ?

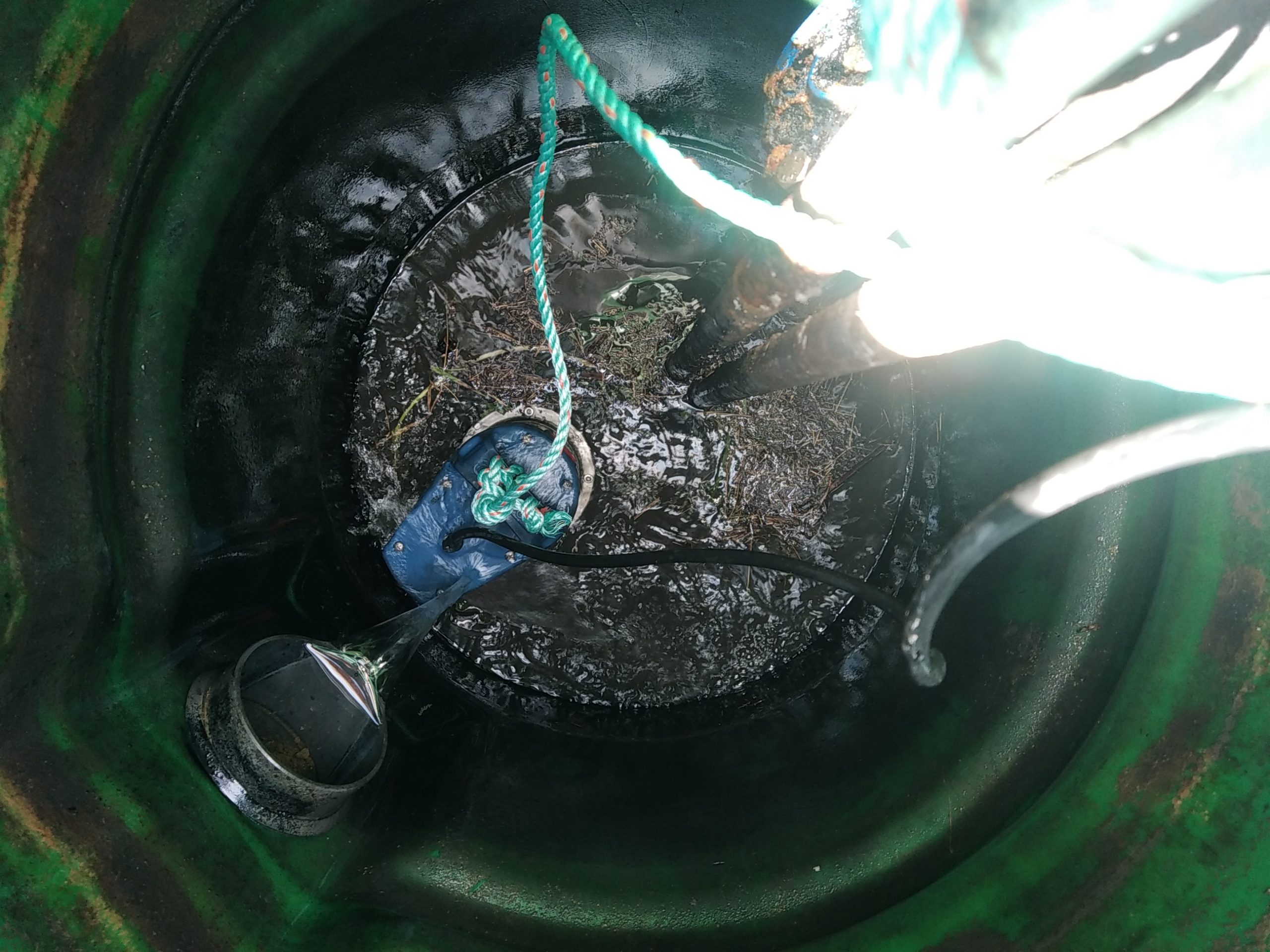

La remise en service de ce filtre compact reste simple. Nous procédons, après vidange du filtre, à un lavage complet et une scarification en profondeur du massif filtrant composé de fragments de Coco.
Après 30 minutes de travail, tout rentre en ordre !

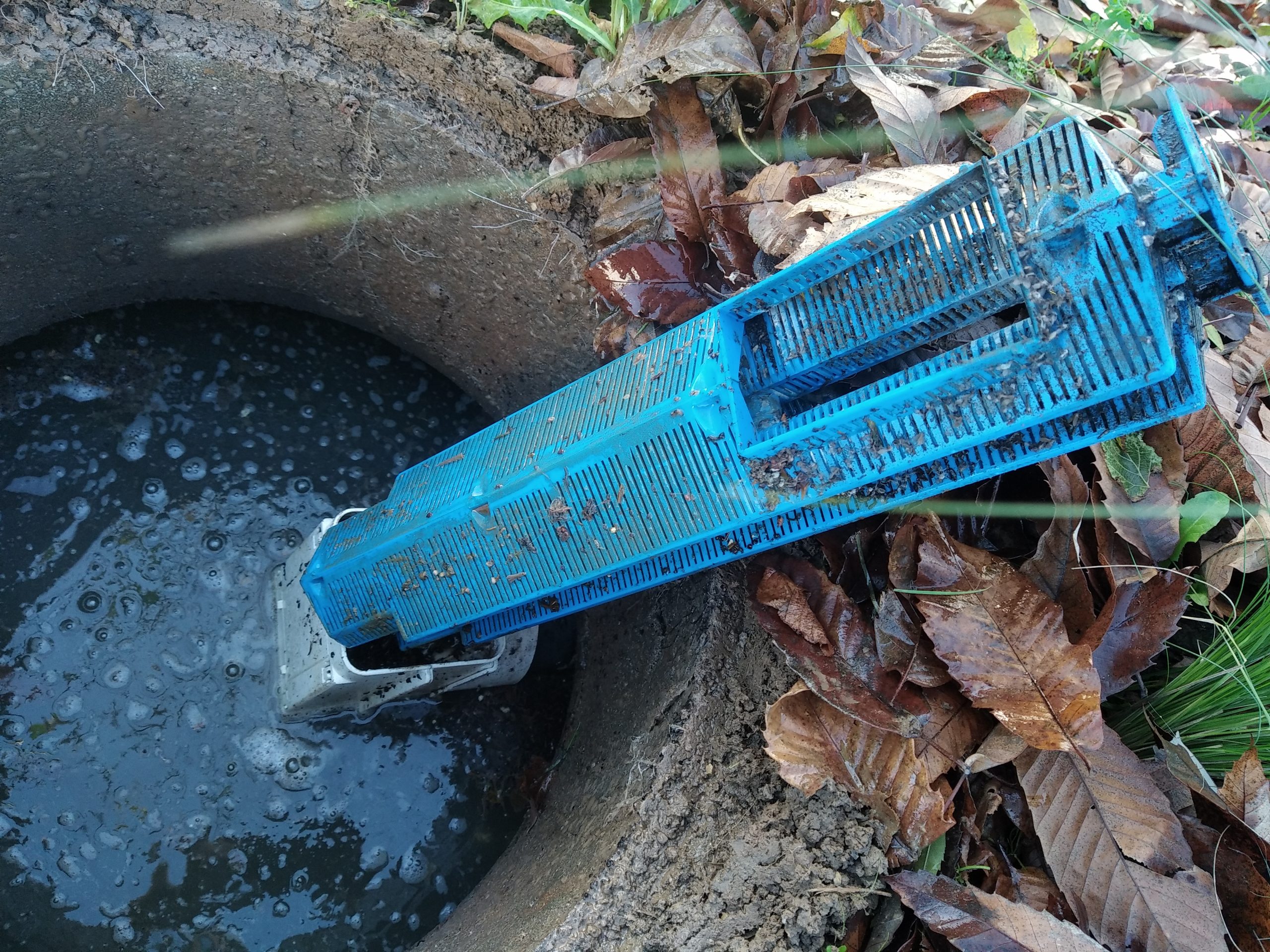

Le bon fonctionnement de cette installation est vérifié par la présence, avant lavage, de biofilm équitablement réparti dans l’auget et sur les tables de répartition.
Notre partenaire SARL Erick HAMOND, de La Meauffe ( 50880 ), nous a engagé pour le raccordement assez complexe d’une habitation à un réseau public d’ Assainissement Collectif ( tout à l’égout ).
En effet, aucun accès d’engin n’est possible pour réaliser la collecte des eaux usées issues de la cuisine, située en arrière de la maison, et de la machine à laver le linge, située en arrière du garage ( 2 sorties distinctes et opposées ). Le passage disponible, relativement étroit, permet tout juste l’ accès piéton et d’une brouette.
Accès au chantier très étroit
De plus, le regard de branchement au réseau public ( tabouret ) étant situé plus haut, la mise en place d’un poste de refoulement s’impose pour l’acheminement des ces eaux usées.
Nous concevons alors un poste de refoulement compact, dont la cuve est réalisée en PVC renforcé CR8, avec couvercle en fonte en surface.
Poste de refoulement compact pour eaux usées domestiques
Poste de refoulement compact pour eaux usées domestiques
Poste de refoulement compact pour eaux usées domestiques
La station météorologique de Pont-Hébert (50880) a enregistré sa première gelée matinale ce samedi 2 décembre 2023.
La nuit fut fraîche avec une température maximale de 1.9° à 00H02 et une température minimale de -2.9° relevée à 08H17. Mais cela n’a rien d’exceptionnel en ce début de mois de Décembre.
Les températures furent négatives à partir de 02H10.
Relevé de température de la nuit du 1er au 2 décembre 2023
« Ces périodes de froid peuvent occasionner des dommages, notamment sur les canalisations d’eau. Il faut alors penser à bien protéger les conduites potentiellement exposées et les regards de compteur d’eau afin qu’ils ne gèlent pas. La mise en place d’un simple isolant et souvent suffisante et efficace. »
Notre partenaire terrassier Erick HAMOND nous a engagé, à ses côtés, pour la conception et la mise en oeuvre d’un poste de relevage pour eaux pluviales et de ruissellement à La Meauffe ( 50880 ).
Sous-sol inondé à La Meauffe ( 50880 )
Le sous-sol de cette habitation était régulièrement inondé, notamment lors d’éventements pluvieux de forte intensité. C’est le cas notamment en ce mois de novembre 2023, avec un cumul mensuel de précipitations supérieur à 248 mm, enregistré par la station météo de Pont-Hébert.
Une petite pompe, d’un débit insuffisant, était logée dans un puisard, sous dimensionné. L’installation débordait alors régulièrement.
Puisard et pompe défaillants, sous dimensionnés
Ainsi, nous avons conçu un poste de refoulement bi-pompes pour un débit minimal d’évacuation de 12 m3/h, et un débit maximal de 24 m3/h. Ce poste est équipé de deux pompes Pedrollo Pompe ZXm 2/40-GM, placées sur des socles en béton et pilotées par un automate de gestion SMART EVO 2-Mono fabriqué par Elentek. Cet automate alterne les pompes à chaque démarrage et active simultanément les 2 pompes en cas d’arrivée d’eau trop importante.
Un coffret d’alarme, alimenté par secteur et autonome sur batterie, a aussi été installé, permettant d’alerter de tous défauts de pompe et de panne de courant.
Un sectionneur inverseur de source, réglementairement obligatoire, a aussi été mis en place pour permettre une alimentation par groupe électrogène, dans le cas d’une coupure de courant prolongée, sans retour de courant possible vers le réseau publique EDF / ENEDIS. Les deux réseaux d’alimentation électriques sont alors parfaitement séparés, sans aucune mauvaise manipulation, ou simple oubli de disjonction, possibles.
Des compteurs horaires sont installés pour chaque pompe. Ils permettent de contrôler le bon fonctionnement de l’installation dans le temps et de déceler d’éventuelles anomalies.
Coffret de protection électrique + Coffret de gestion + Coffret d’alarme
La finition en surface est réalisée avec un couvercle en fonte et une dalle béton carrossable.
Finition carrossable d’un poste de refoulement d’eaux pluviales, avec couvercle fonte et dalle béton
Le refoulement vers l’exutoire, situé plus haut, est effectué à l’aide de PVC pression PN16 de diamètre 63 mm, permettant de limiter les pertes de charge et ainsi conserver un débit de refoulement important.
Des clapets anti-retour, de diamètres 63 mm, positionnés sur chacune des pompes, évitent le retour des eaux et les déclenchements intempestifs des pompes qui pourraient être préjudiciables à l’installation.
Après quelques test et réglages, tout fonctionne !
Des buses béton de 800 mm de diamètre pour réaliser l’ouvrage
Une dalle béton préfabriquée et un couvercle fonte en surface
Réalisation de la fouille de l’ouvrage dans de l’argile
Réalisation de la fouille de l’ouvrage dans de l’argile
Il faut l’admettre, le courant électrique s’est confortablement installé dans nos modes de vies, nos activités, notre travail et même dans nos relations sociales.
En cas de panne de réseau EDF, le problème n’est alors pas son absence, mais bien notre dépendance.
Ainsi, AQUAsoluces s’est équipé de panneaux photovoltaïques, il y a bientôt 4 ans, afin de soulager le réseau publique d’une partie de sa consommation.
Groupe électrogène AQUAsoluces
Aujourd’hui, nous avons finalisé et testé l’ installation de notre groupe électrogène « de survie ». Ainsi, en cas de panne de réseau EDF prolongée, nous resterons autonome en électricité, avec une production solaire privilégiée, mais assistée et relevée d’une production thermique.
Evidemment, cette production électrique thermique n’est qu’une solution d’urgence pour maintenir notre activité.
Test du groupe électrogène
Ce groupe électrogène de secours, facilement transportable, reste principalement utilisé sur les chantiers non raccordés à l’électricité.
Le relevage et le refoulement sont couramment utilisés en Assainissement Collectif et en Assainissement Non Collectif, mais aussi dans la gestion des eaux pluviales et de ruissellement.
Ils permettent d’évacuer les eaux vers un exutoire situé plus haut et/ou plus loin.
Quelle est la différence entre un poste de relevage et un poste de refoulement ?
Le poste de relevage : le but est de remonter l’eau d’ un point A vers un point B, plus haut, mais situé à proximité immédiate. Après le point B, l’écoulement de l’eau est gravitaire. Il n’existe alors aucune contrainte de pression spécifique et aucun risque de retour gravitaire d’eau vers le point A après l’arrêt de la pompe.
Le poste de refoulement : le but est toujours de remonter l’eau d’ un point A vers un point B, plus haut, mais cette fois ci situé beaucoup plus loin. Il existe alors une contrainte de pression spécifique, liée à la Hauteur Manométrique Totale ( HMT* ), et un risque de retour gravitaire d’eau vers le point A, après l’arrêt de la pompe, qui pourrait être préjudiciable, sans dispositif particulier, à la pérennité de l’installation de pompage. En effet, ce retour d’eau vers la pompe occasionnerait des déclenchements intempestifs de celle-ci, qui, trop sollicitée, rendrait l’âme rapidement.
Ainsi, le poste de refoulement, contrairement au poste de relevage, sera obligatoirement équipé d’un clapet anti-retour. De plus, les performances et caractéristiques de sa pompe resteront toujours supérieures à celles d’un poste de relevage, notamment concernant le rapport débit / HMT.
« Qui peut le plus, peut le moins ! Ainsi, le poste de refoulement reste à privilégier. »
*HMT : la Hauteur Manométrique Totale est calculée selon la hauteur de relevage, la longueur de refoulement et le diamètre de la conduite de refoulement.
